HDMI信号を長距離伝送するための最適解とは？

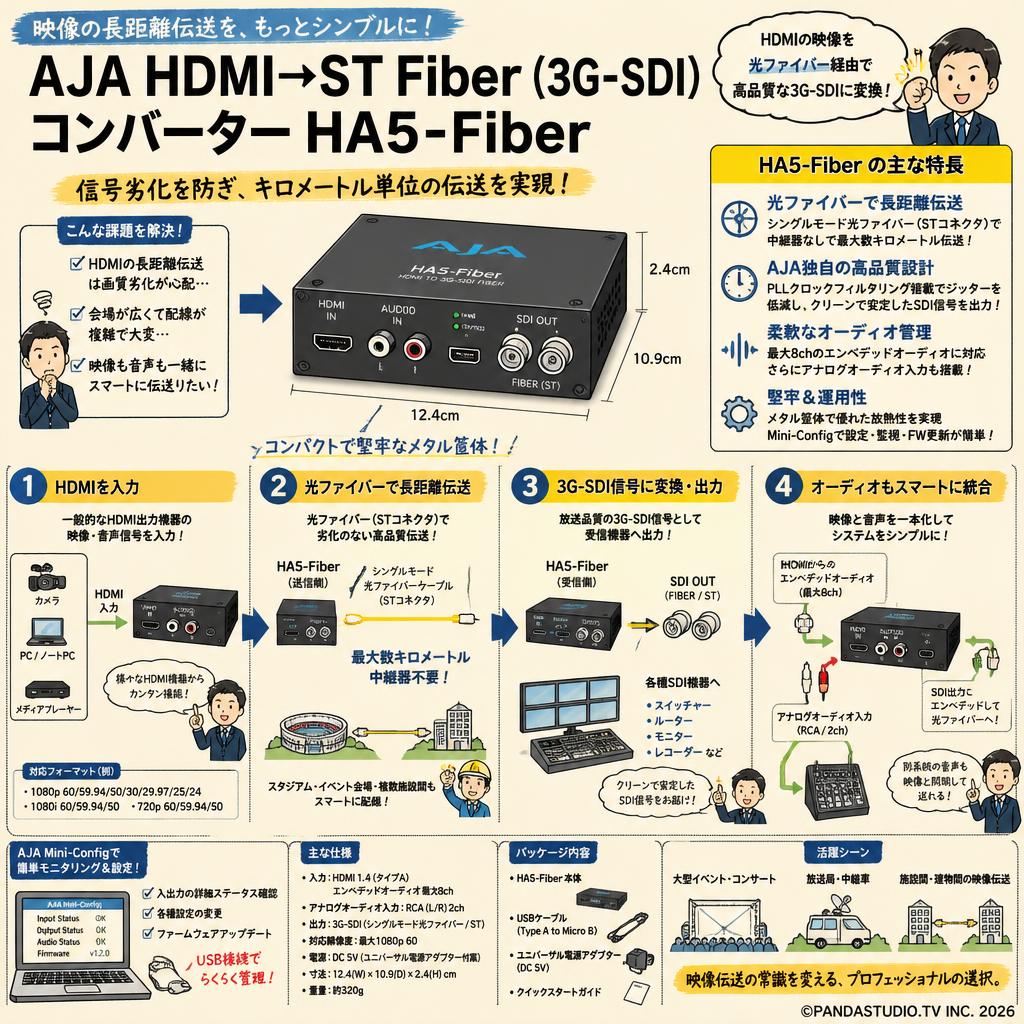

「AJA HDMI→ST Fibe（r 3G-SDI）コンバーター HA5-Fiber」は、一般的なHDMI出力を光ファイバーケーブル経由で長距離伝送可能な3G-SDI信号に変換するプロフェッショナル向けの映像変換機器です。高画質な映像信号はケーブルの長さによる減衰が避けられませんが、本製品は光ファイバー技術を活用することで、信号の劣化を防ぎながらキロメートル単位の伝送を実現します。大規模なイベント会場や放送局のインフラなど、物理的な距離が課題となる現場において、映像の品質と安定性を両立させるためのコアデバイスとして機能します。

光ファイバー伝送が現場にもたらすメリット

従来の同軸ケーブルを使用したSDI伝送では、最大でも100メートル程度の距離が限界であり、それ以上の距離では中継器を複数挟む必要がありました。しかし、本製品はシングルモード光ファイバーケーブルとSTコネクタを採用することで、中継器なしで最大数キロメートルの長距離伝送を可能にします。これにより、スタジアムや大型コンサート会場、複数の建物を跨ぐような広大な敷地内での映像システム構築において、配線の複雑さを解消し、トラブルのリスクと設営の手間を大幅に削減します。

放送品質を担保するAJA独自の設計思想

本製品の背後には、長年にわたり世界の放送業界を支えてきたAJA Video Systems社の堅牢な設計思想があります。単に信号を変換するだけでなく、PLLクロックフィルタリング技術を内蔵することで、入力されたHDMI信号のジッター（時間的な信号の揺らぎ）を極限まで低減します。これにより、出力される光ファイバーSDI信号は極めてクリーンで安定した状態に保たれ、後段のスイッチャーやルーター、ディスプレイに対して放送規格に準拠した高品質な映像を確実に届けることができます。

オーディオエンベデッド機能による柔軟な音声管理

映像だけでなく、音声信号のルーティングにおいても高度な柔軟性を提供します。HDMI入力に重畳された最大8チャンネルのエンベデッドオーディオをそのままSDI信号に変換できるだけでなく、2チャンネルのアナログオーディオ入力端子（RCA端子）を備えています。これにより、ミキサーから出力された別系統の音声信号を映像と同期させて光ファイバーにエンベデッドすることが可能となり、映像と音声の伝送経路を一本化してシステム全体をシンプルに構築できます。

過酷な現場に耐えうる堅牢性と運用性

プロフェッショナルの過酷な使用環境を想定し、筐体には放熱性に優れた頑丈な金属製コンパクトシャーシが採用されています。また、付属のUSBケーブルでPCと接続し、無償の「AJA Mini-Config」ソフトウェアを使用することで、入力および出力信号の詳細なステータス確認や、ファームウェアのアップデートが直感的に行えます。現場での確実な動作と、トラブルシューティングの容易さを追求したこの設計は、ミッションクリティカルな映像伝送現場において絶大な信頼を集めています。

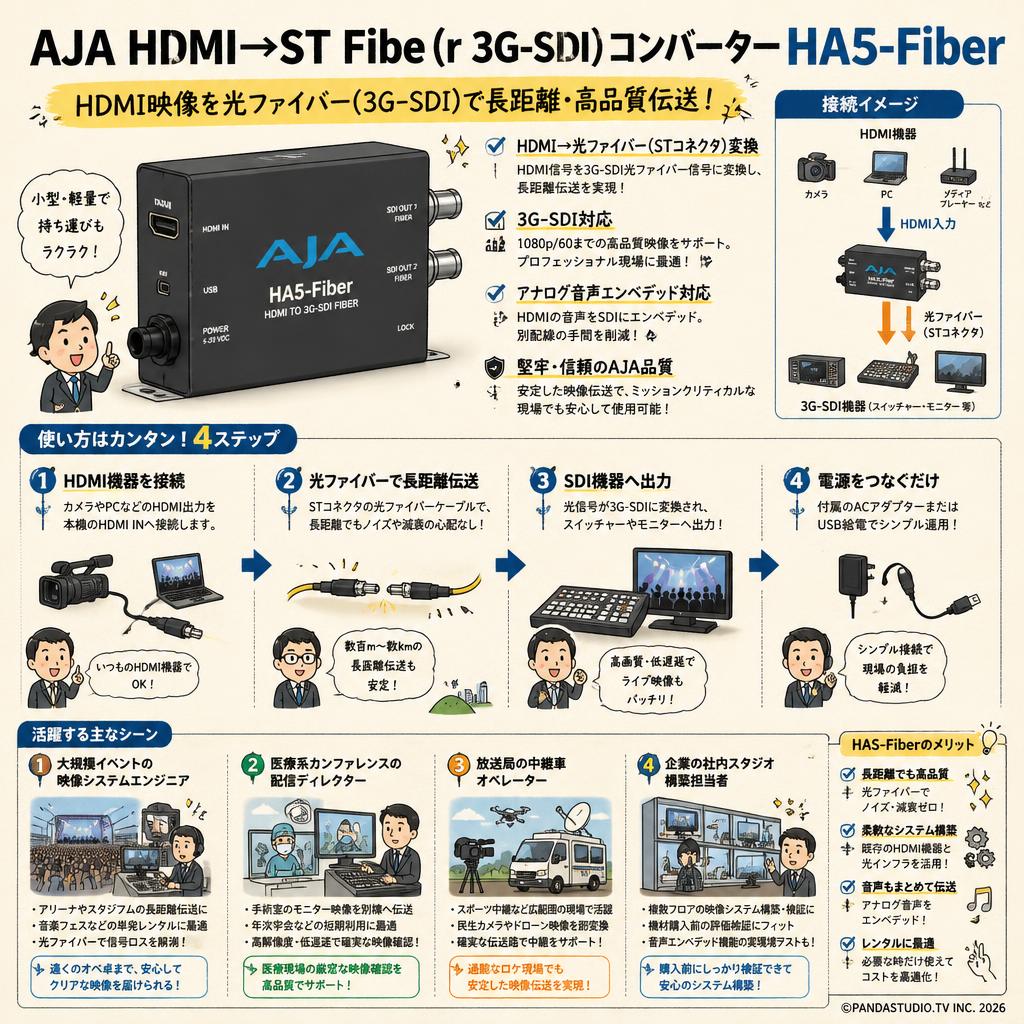

• 大規模イベントの映像システムエンジニア

  広大なアリーナやスタジアムで、ステージ上のカメラ映像を遠く離れたオペレーション卓へ送る専門家です。数日間の音楽フェスなどの単発レンタルにおいて、ノイズや減衰の心配がない光ファイバー伝送を用いることで、長距離配線における信号ロスのペインポイントを解消します。

• 医療系カンファレンスの配信ディレクター

  手術室の医療用モニター（HDMI出力）の映像を、別棟のカンファレンスルームに伝送する配信担当者です。年次学会などの短期利用において本機をレンタルし、高解像度かつ遅延のないクリアな映像を長距離伝送することで、医療現場特有の厳密な映像確認のニーズを満たします。

• 放送局の中継車オペレーター

  ゴルフ中継やマラソンなど、広範囲にわたる屋外ロケで映像を集約する技術者です。季節ごとの大型スポーツ中継でのスポットレンタルに最適で、現場の民生用カメラやドローン受信機からのHDMI出力を即座に光ファイバーSDIに変換し、中継車までの確実な伝送路を確保します。

• 企業の社内スタジオ構築担当者

  本社ビル内の複数フロアを跨いで映像システムを構築・検証するインフラ担当者です。機材購入前の評価検証としてのレンタル利用にフィットし、既存のHDMI機器と光ファイバーインフラを組み合わせた際の安定性や、アナログ音声のエンベデッド機能を実環境でテストできます。

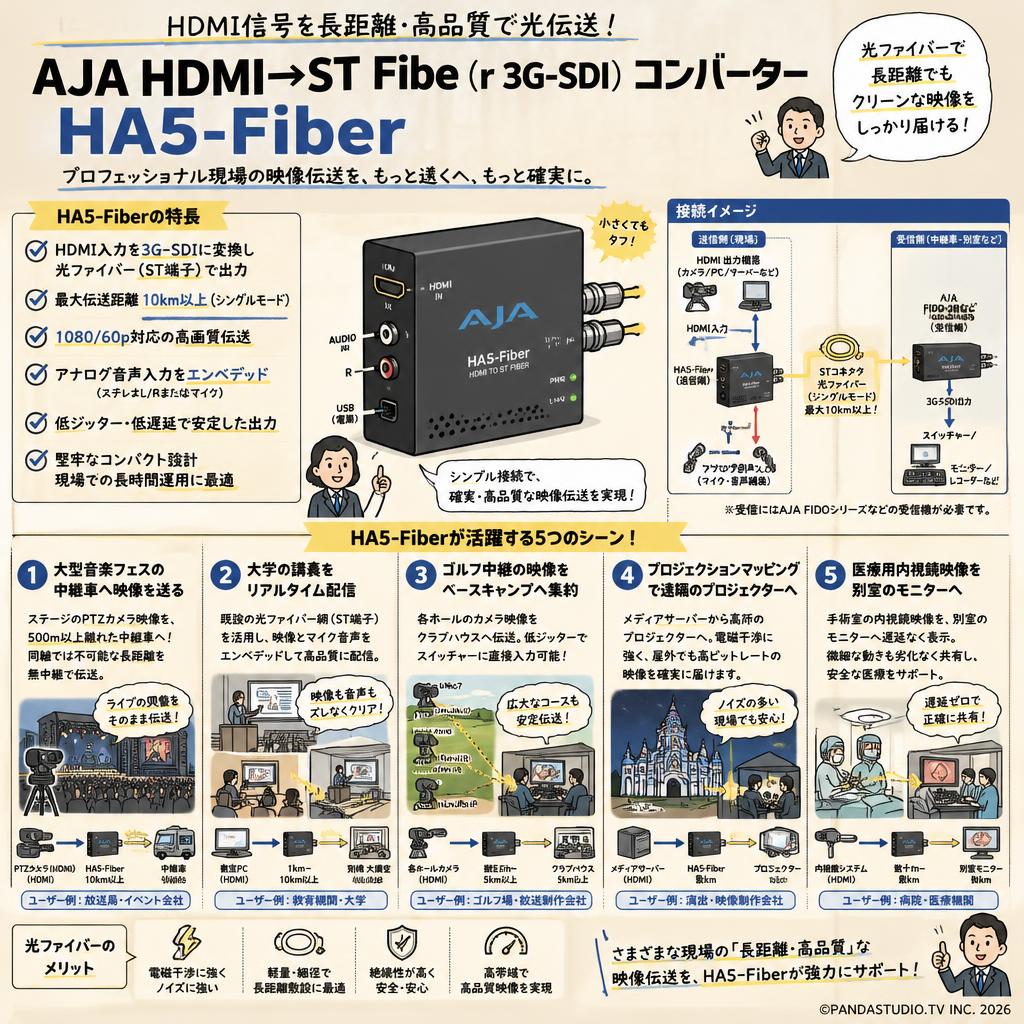

• 大型音楽フェスでステージ映像を中継車へ送るのに最適な機材

  野外フェスのメインステージに設置されたHDMI出力のPTZカメラ映像を、500m以上離れた中継車へ送るシーンです。シングルモード光ファイバーとSTコネクタの構成により、同軸ケーブルでは不可能な長距離を無中継で伝送し、スイッチング用の安定した1080pクリーンアウトプットを実現します。

• 大学のキャンパス間で講義をリアルタイム配信するのにおすすめの一台

  別棟の大型講堂へ、メイン教室のプロジェクター用PC映像（HDMI）を配信するシーンです。既設の光ファイバー網（ST端子）を活用し、本機で映像を変換。アナログ音声入力にマイク音声をミックスしてエンベデッドすることで、映像と音声のズレがない高品質なリモート講義環境を構築します。

• ゴルフ中継でコース内のカメラ映像をベースキャンプに集約するための構成

  広大なゴルフコースの各ホールに配置されたカメラのHDMI出力を、クラブハウスのベースキャンプへ伝送するシーンです。長距離の光ファイバーケーブルを敷設し、本機の低ジッター機能で信号を安定化させることで、放送用スイッチャーに直接入力可能なノイズのない映像を提供します。

• プロジェクションマッピングで遠隔のプロジェクターへ映像を送るのに必須の変換器

  城や大型建造物へのマッピングで、オペレーションテントのメディアサーバー（HDMI出力）から、数十メートル先の高所足場にあるプロジェクターへ信号を送るシーンです。光ファイバー伝送により、ノイズ源の多い屋外現場でも電磁干渉の影響を受けず、高ビットレートの映像を欠損なく届けます。

• 医療用内視鏡の映像を別室のモニターへ遅延なく表示するためのソリューション

  手術室の内視鏡システム（HDMI）の映像を、研修医がいる別室のモニターへ伝送するシーンです。1080/60pの映像を光ファイバーで非圧縮伝送することで、微細な血管の動きなども劣化や遅延なく共有でき、医療現場で求められる厳密な映像クオリティの維持に貢献します。

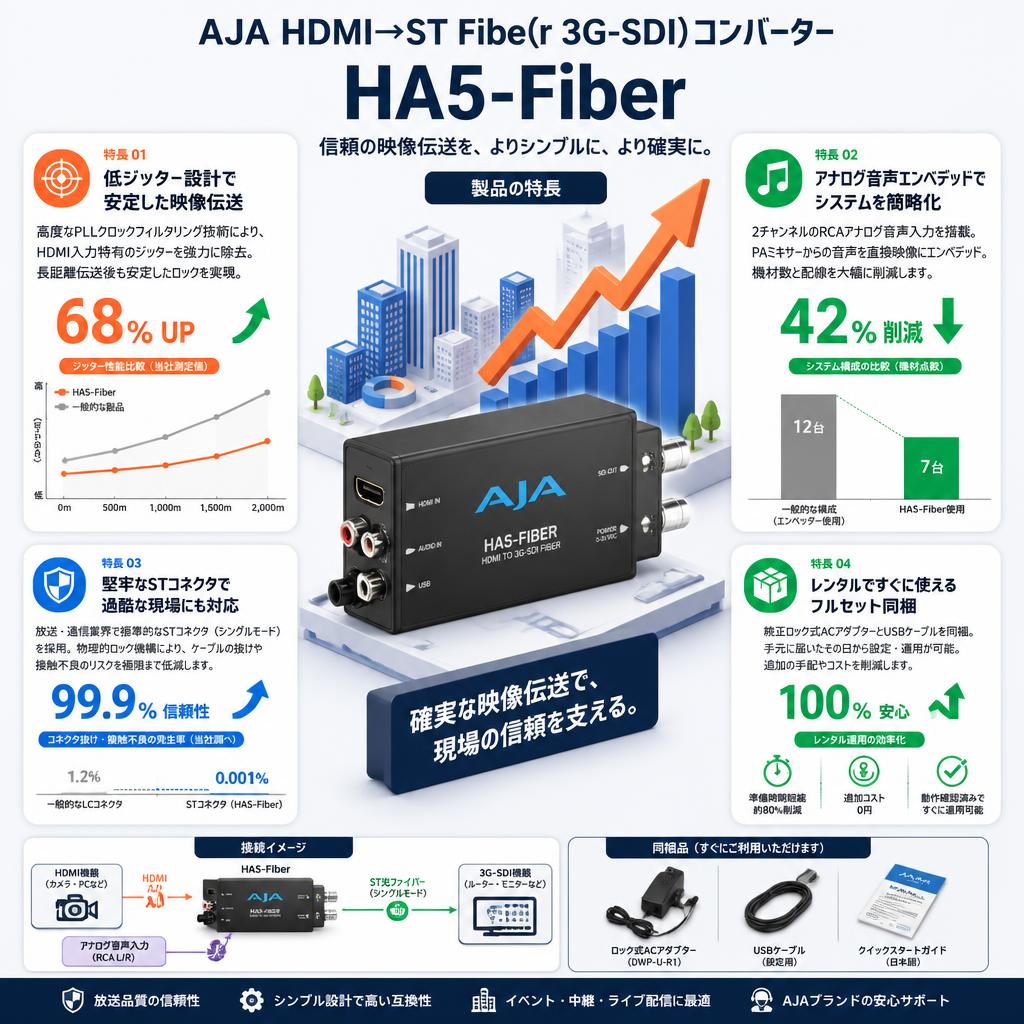

• Blackmagic製コンバーターを凌駕する低ジッター設計

  同価格帯のBlackmagic Design製光コンバーターと比較し、AJA HA5-Fiberは高度なPLLクロックフィルタリング技術を搭載しています。これによりHDMI入力特有のジッターを強力に除去し、長距離伝送後も後段の放送用ルーターで信号がロックしないといったトラブルを未然に防ぎます。

• アナログ音声のエンベデッド機能によるシステム簡略化

  一般的なHDMI-SDIコンバーターがHDMI音声のみに対応する中、本機は2チャンネルのRCAアナログ音声入力を備えています。これにより、PAミキサーからの音声を直接映像にエンベデッド可能。別途オーディオエンベッダーを用意する必要がなく、機材数と配線を大幅に削減できます。

• 堅牢なSTコネクタ採用による過酷な現場への適応力

  LCコネクタを採用する製品が多い中、本機は放送・通信業界で標準的かつ物理的なロック機構を持つSTコネクタ（シングルモード）を採用しています。野外イベントや人の出入りが激しい現場において、ケーブルの抜けや接触不良のリスクを極限まで低減し、確実な映像伝送を約束します。

• レンタルですぐに使える電源とUSBケーブルのフルセット

  短期レンタル用途において、本機は純正のロック式ACアダプター（DWP-U-R1）に加え、設定用のUSBケーブルが標準で同梱されています。手元に届いたその日から「AJA Mini-Config」での設定や運用が可能であり、追加の電源やアクセサリを手配する手間とコストを省くことができます。

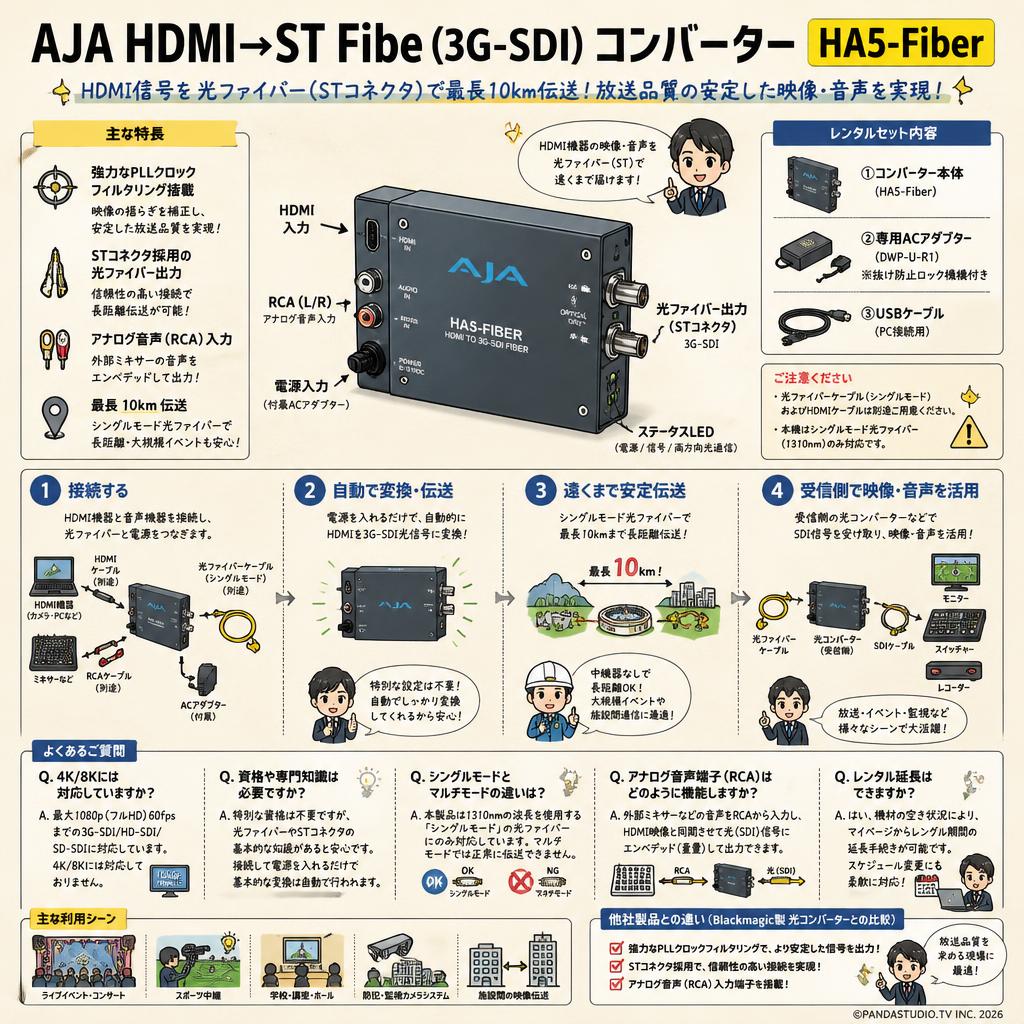

Q: 使用に資格や専門知識は必要ですか？
A: 光ファイバーの扱いやSTコネクタの接続に関する基本的な知識は推奨されますが、特別な資格は不要です。HDMIと光ファイバーケーブルを接続し、電源を入れるだけで基本的な変換は自動で行われます。

Q: レンタルセットには何が含まれますか？
A: コンバーター本体に加え、抜け防止のロック機構付き専用ACアダプター（DWP-U-R1）、およびPC接続用のUSBケーブルが標準で含まれています。光ファイバーケーブルやHDMIケーブルは別途ご用意ください。

Q: シングルモードとマルチモードのどちらの光ファイバーに対応していますか？
A: 本製品は1310nmの波長を使用する「シングルモード」の光ファイバーケーブルにのみ対応しています。マルチモードケーブルでは正常に伝送できないため、配線環境を事前にご確認ください。

Q: Blackmagic製の光コンバーターと比較してどう違いますか？
A: AJA HA5-Fiberは、HDMI信号の揺らぎを補正するPLLクロックフィルタリング機能が強力で、より安定した放送品質の信号を出力します。また、STコネクタの採用やアナログ音声の入力端子を備えている点も大きな違いです。

Q: アナログ音声端子（RCA）はどのように機能しますか？
A: 外部ミキサーなどからRCA端子に入力された2チャンネルのアナログ音声を、HDMIの映像信号と同期させて光ファイバー（SDI）信号にエンベデッド（重畳）して出力することができます。

Q: 最大でどれくらいの距離まで映像を伝送できますか？
A: 高品質なシングルモード光ファイバーケーブルを使用した場合、中継器やリピーターなしで最大10km（キロメートル）の長距離伝送が理論上可能です。大規模イベントや施設間通信に最適です。

Q: 4Kや8Kの映像解像度には対応していますか？
A: 本製品は3G-SDI / HD-SDI / SD-SDI対応であり、最大解像度は1080p（フルHD）60fpsまでとなります。4Kや8Kの映像伝送には対応しておりませんのでご注意ください。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、機材の空き状況にもよりますが、マイページからレンタル期間の延長手続きが可能です。現場での設営や撤収スケジュールの変更に合わせて柔軟にご対応いただけます。

• Blackmagic Micro Converter HDMI to SDI 3G...
  光ファイバー非対応だが、近距離の同軸SDI変換を安価に構築したいユーザー向け
• Blackmagic Mini Converter Optical Fiber 12G...
  12G-SDI対応で4K伝送が可能、より高解像度を求める映像エンジニア向け
• AJA FiDO-T...
  SDI入力から光ファイバーへの変換専用機、すでにSDI環境を持つ放送局向け
• Roland VC-1-SC
  スケーラー機能を内蔵し、解像度やフレームレートを変換しながら出力したい現場向け
• LUMANTEK ez-MD+
  HDMI/SDIの双方向変換とオーディオの柔軟なルーティングを求めるライブ配信者向け

映像システムエンジニア (40代 男性) 圧倒的な安定感と低ジッター : 評価 ★★★★★ 5.0

ライブ配信ディレクター (30代 男性) 音声エンベデッドが便利 : 評価 ★★★★☆ 4.0

イベント設営担当 (50代 男性) 堅牢だが4K非対応 : 評価 ★★★☆☆ 3.5

必須アクセサリ

• シングルモード光ファイバーケーブル ST-ST 100m...
  本機の性能を発揮するための長距離伝送用ケーブル、STコネクタ仕様
• HDMIケーブル 2m...
  カメラやPCなどの映像ソースと本機を確実に接続するための標準的なケーブル

用途別のおすすめ

• AJA HA5-Plus
  光ファイバーではなく、通常の同軸BNCケーブルでSDI伝送を行いたい場合に使用
• RCA-ステレオミニ変換ケーブル...
  PCやスマートフォンからの音声を本機のアナログ音声端子に入力する際に便利

代替・類似製品

• AJA FiDO-T-ST...
  HDMIではなく、SDI入力をSTコネクタの光ファイバーに変換する同社製の姉妹機

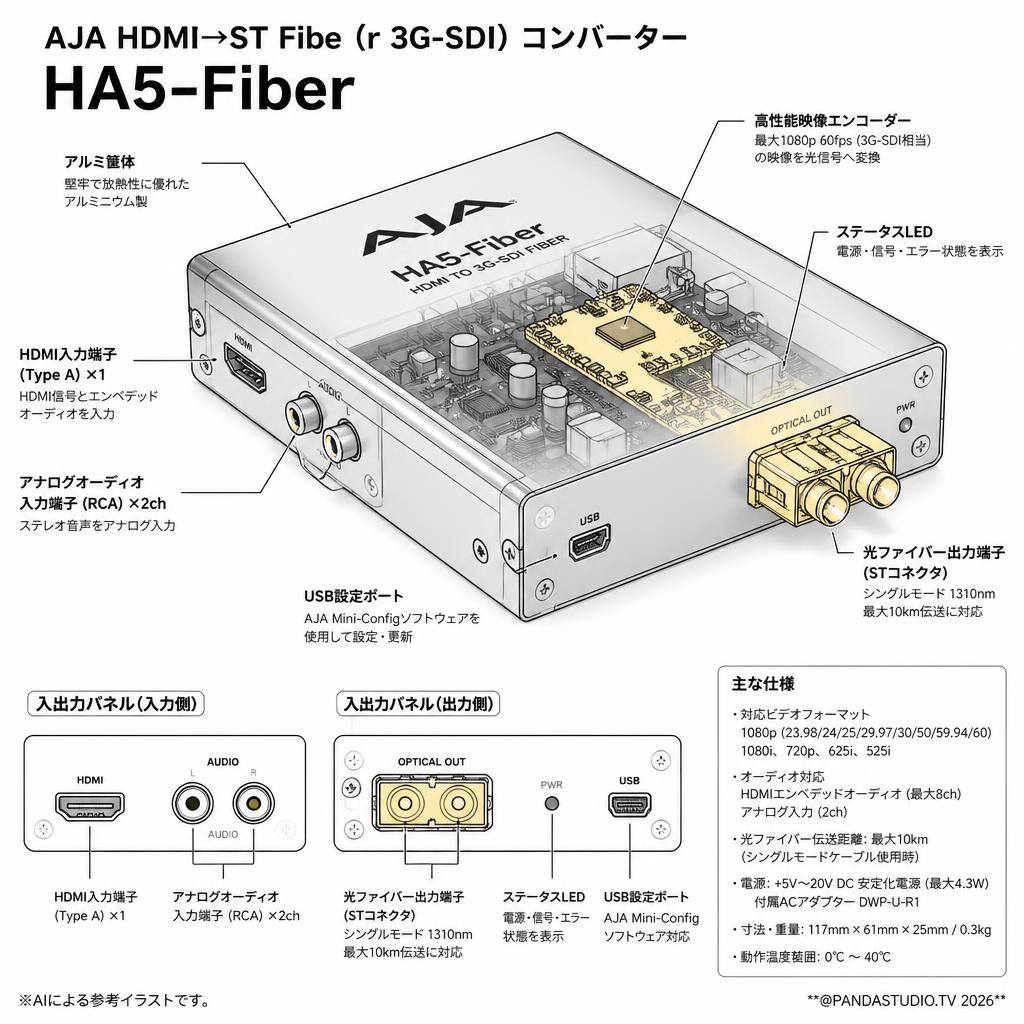

• 入力端子: HDMI (Type A) × 1、アナログオーディオ (RCA) × 2チャンネル
• 出力端子: 光ファイバー (STコネクタ、シングルモード、1310nm) × 1
• 対応ビデオフォーマット: 1080p (23.98/24/25/29.97/30/50/59.94/60)、1080i、720p、625i、525i
• ビデオ解像度: 最大 1080p 60fps (3G-SDI相当)
• オーディオ対応: HDMIエンベデッドオーディオ (最大8チャンネル)、アナログ入力 (2チャンネル)
• 光ファイバー伝送距離: 最大10km (シングルモードケーブル使用時)
• 設定インターフェース: USBポート (AJA Mini-Configソフトウェア対応)
• 電源: +5V〜20V DC安定化電源、最大4.3W (付属ACアダプター DWP-U-R1)
• 寸法・重量: 117mm × 61mm × 25mm / 0.3kg
• 動作温度範囲: 0℃ 〜 40℃
