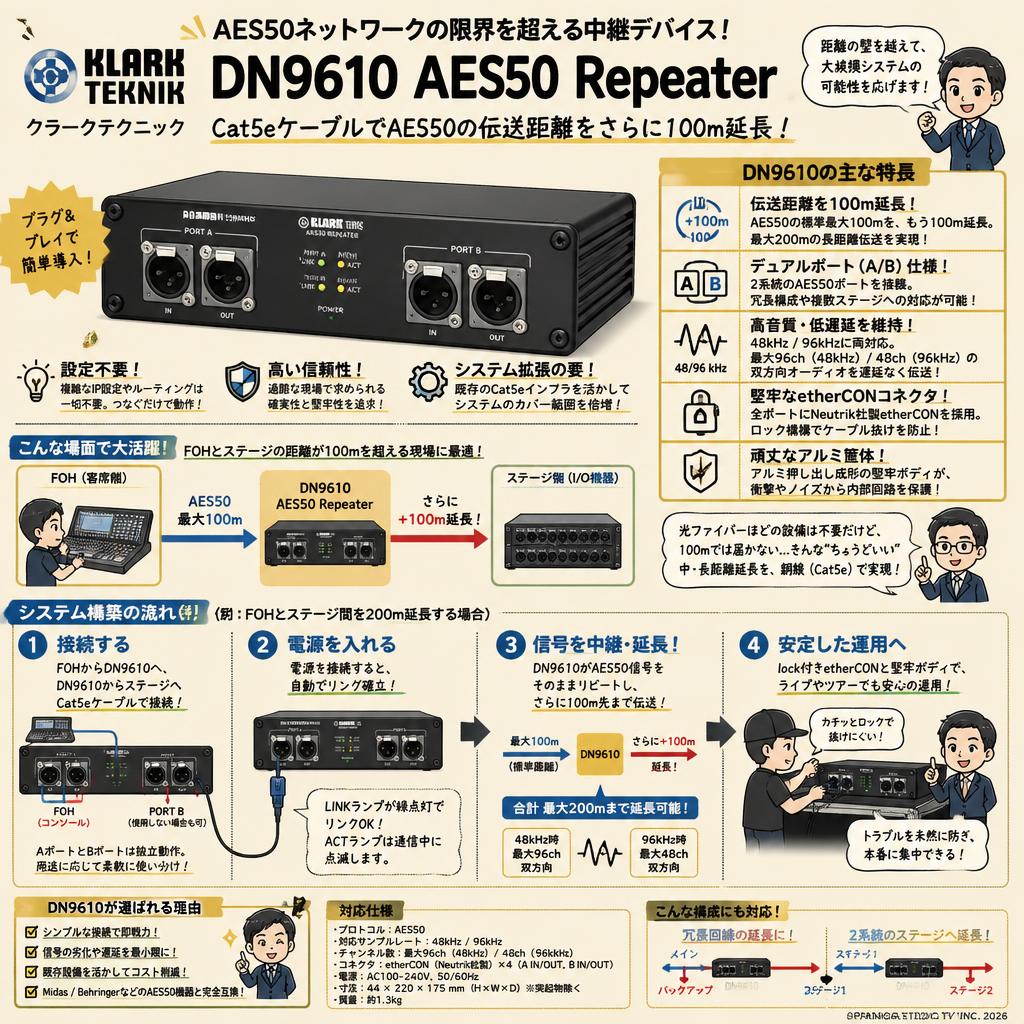

AES50ネットワークの限界を超える中継デバイス

「KLARK TEKNIK ( クラークテクニック ) / DN9610 AES50 Repeater」は、MidasやBehringerなどのデジタルコンソールで広く採用されているAES50オーディオネットワークの伝送距離を拡張するための専用リピーターです。通常、Cat5eケーブルによるAES50の最大伝送距離は100メートルに制限されていますが、本機を中継点に挟むことでさらに100メートル延長し、最大200メートルの長距離伝送を可能にします。大規模な会場において、FOH（客席側ミキサー）とステージ間の距離が物理的限界を超えるケースで、システム設計のボトルネックを解消する極めて重要な役割を果たします。

プロフェッショナル現場の要求に応える設計思想

本製品は、単なる信号の増幅器にとどまらず、プロオーディオの過酷な現場で求められる確実性と信頼性を第一に設計されています。KLARK TEKNIKは長年、高品質なシグナルプロセッサーやインターフェースを世に送り出してきましたが、その血統はDN9610にも受け継がれています。複雑なIP設定やルーティング設定を一切必要としないプラグアンドプレイの設計思想により、エンジニアはネットワークの構築に時間を奪われることなく、音響調整そのものに集中できる環境が提供されます。

デュアルポート仕様がもたらす高い冗長性と効率性

技術的なアイデンティティとして特筆すべきは、完全に独立した2系統のAES50ポート（A/B）を搭載している点です。これにより、メインとバックアップの冗長回線を1台のリピーターで同時に延長することが可能です。または、異なる2つのステージボックスへの回線をまとめて延長するなど、柔軟なルーティングに対応します。48kHzおよび96kHzのサンプリングレートに両対応し、最大48チャンネル（96kHz時）または96チャンネル（48kHz時）の双方向オーディオを高品位なまま遅延なく伝送する能力を備えています。

物理的な堅牢性と確実なコネクション

ライブツアーや仮設現場での酷使を前提とした物理設計も、本製品の大きな特徴です。すべてのAES50接続端子には、ロック機構を備えたNeutrik社製のetherCONコネクタが採用されており、ケーブルの抜け落ちや接触不良といった致命的なトラブルを未然に防ぎます。また、アルミニウム押し出し成形による堅牢なハウジングは、外部からの衝撃や電磁ノイズから内部回路を保護し、過酷なツアースケジュールにも耐えうる耐久性を誇ります。

現代の音響ネットワークにおけるポジショニング

近年、オーディオ・オーバー・IP（AoIP）が普及する中でも、極めて低いレイテンシーと高い安定性を誇るAES50プロトコルは、ライブサウンドの根幹として確固たる地位を築いています。DN9610は、光ファイバー伝送システムを導入するほどではないが、標準の100メートルでは届かないという「中・長距離」の隙間を埋める、極めてニッチかつ不可欠なポジションを担っています。既存の銅線（Cat5e）インフラをそのまま活かしつつ、システムのカバー範囲を倍増させる本機は、音響システムの拡張性を飛躍的に高めるマスターピースと言えます。

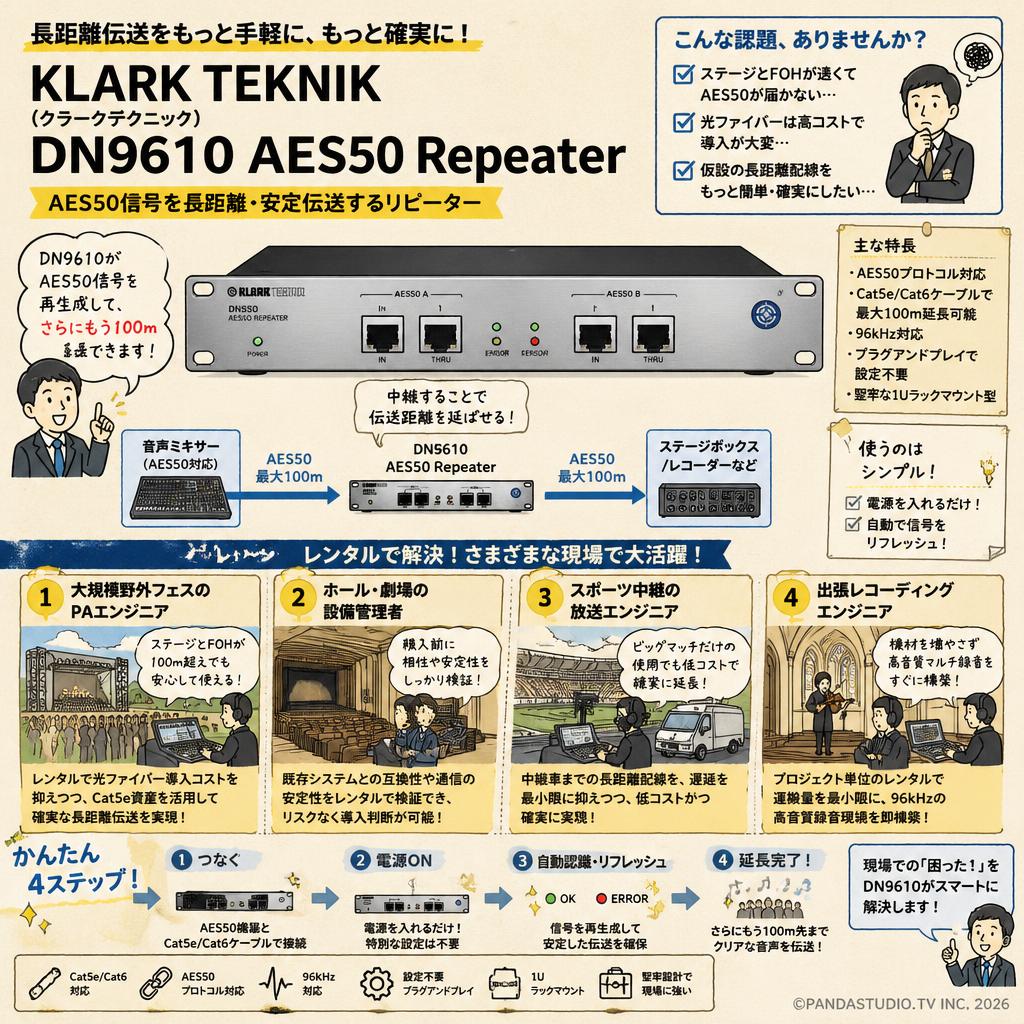

• 大規模野外フェスのPAエンジニア

  広大な敷地を持つ野外フェスティバルにおいて、FOHとステージ間の距離が100mを超える環境でシステムを構築するプロフェッショナルです。単発のイベント開催時に本機をレンタルすることで、高価な光ファイバーシステムを導入することなく、手持ちのCat5eケーブル資産を活かして確実な長距離伝送という課題を解決します。

• ホールや劇場の設備管理者

  既存のホール設備において、中継車や別室へ仮設で音声を送る必要がある設備担当者です。改修工事前の検証や、特定の特別公演時のみ発生する長距離ワイヤリングのニーズに対し、購入前にレンタルで動作検証を行うことで、既存のAES50対応コンソールとの互換性や通信の安定性をリスクなしで確認できます。

• スポーツ中継の放送エンジニア

  スタジアムやアリーナのフィールドレベルから、遠く離れた中継車まで多チャンネルの現場音声を伝送する放送技術者です。シーズン中の特定のビッグマッチに限定してレンタルを利用することで、広大なエリアをカバーするための配線延長を、遅延を最小限に抑えつつ低コストかつ確実に行うことができます。

• 出張レコーディングエンジニア

  歴史的建造物や教会など、コントロールルームと演奏スペースを物理的に離さざるを得ない環境で録音を行うエンジニアです。プロジェクト単位でのレンタルにより、機材の運搬量を最小限に抑えつつ、設定不要のプラグアンドプレイで即座に96kHzの高音質マルチトラック録音環境を構築できるメリットを享受します。

• アリーナクラスのライブでFOHとステージを確実につなぐ用途

  1万人規模のアリーナ公演において、客席後方のFOHミキサーからステージ袖のI/Oボックスまで配線ルートが150mに達するシーンです。本機を中間地点に設置し、etherCONコネクタで確実にロックすることで、96kHz/48chの双方向通信を遅延なく安定して伝送し、本番中の音切れリスクを排除します。

• 大規模なスポーツ中継でフィールドから中継車へ音声を送る構成

  サッカースタジアムのピッチサイドに設置した集音マイクの音声を、スタジアム外に駐車した中継車へ送るシーンです。サンプリングレート48kHzの設定で最大96チャンネルの音声をAES50で伝送し、現場の臨場感あふれる音声を放送波に乗せるための信頼性の高いバックボーンとして機能します。

• 複数フロアにまたがる企業カンファレンスでの音声共有システム

  大規模ホテルの宴会場を複数貸し切り、メイン会場の音声を別フロアのサブ会場へリアルタイムで配信するシーンです。LANケーブルの敷設距離が100mを超える場合でも、本機を中継することでMidasコンソール間のAES50ネットワークをシームレスに拡張し、全会場で遅延のないクリアな音声共有を実現します。

• 歴史的建造物での出張クラシック録音における長距離ワイヤリング

  大聖堂でのオーケストラ録音において、演奏ノイズを避けるためコントロールルームを別棟に設置するシーンです。本機を使用してCat5eケーブルを延長し、96kHzのハイレゾリューション音声を劣化なくDAWへ収録。設定不要で繋ぐだけで認識するため、限られた設営時間で高品質な録音環境が整います。

• 野外フェスティバルでの複数ステージ間のネットワーク統合

  広大な公園で開催されるフェスで、AステージとBステージの音響システムをリンクさせ、緊急アナウンスやBGMを一括管理するシーンです。デュアルポート仕様を活かしてメイン回線とバックアップ回線を同時に延長し、トラブル時にも瞬時に切り替わる冗長性の高いシステムを構築してイベントの安全な進行を支えます。

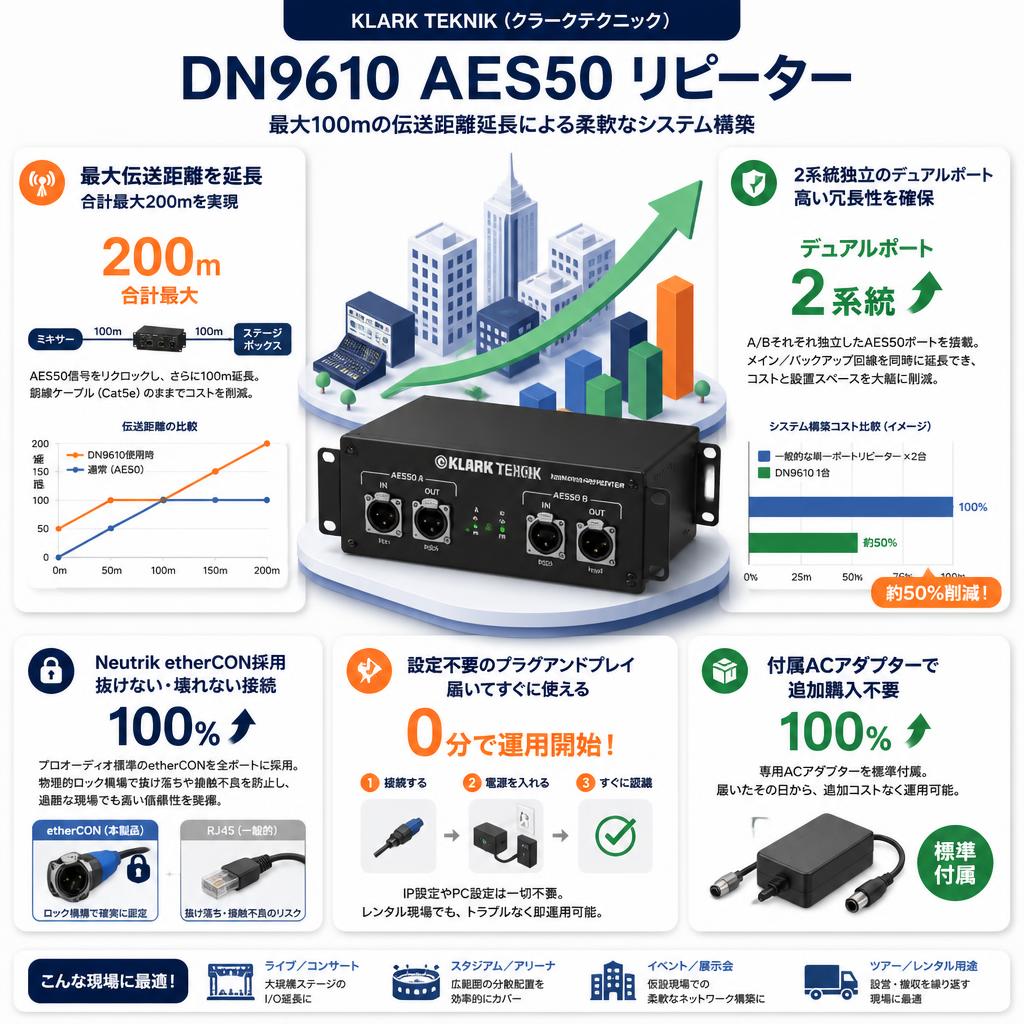

• 最大100mの伝送距離延長による柔軟なシステム構築

  AES50規格におけるCat5eケーブルの最大伝送距離は通常100mですが、本機を中間に接続することで信号をリクロックし、さらに100m（合計最大200m）の延長を実現します。高価な光ファイバー変換システム（DN9620など）を導入せずとも、安価で取り回しの良い銅線ケーブルのまま中規模から大規模な現場をカバーできる点が最大の強みです。

• 2系統独立のデュアルポート仕様による高い冗長性

  他社の単一ポートリピーターとは異なり、独立したAES50ポートを2系統（A/B）搭載しています。これにより、Midas PROシリーズなどで採用されているメインとバックアップの冗長回線を、本機1台で同時に延長することが可能です。回線ごとに別々のリピーターを用意する必要がなく、システム構築のコストと設置スペースを大幅に削減できます。

• Neutrik etherCON採用による過酷な現場での接続安定性

  すべてのAES50入出力端子に、プロオーディオ業界の標準であるNeutrik社製のetherCONコネクタを採用しています。一般的なRJ45コネクタで発生しがちな抜け落ちや、ケーブルの引っ張りによる接触不良を物理的なロック機構で防止します。頻繁に設営と撤収を繰り返すツアー現場でも、極めて高い接続の信頼性を担保します。

• レンタル利用に最適な設定不要のプラグアンドプレイ設計

  複雑なIPアドレス設定やPCからのルーティング設定が一切不要で、ケーブルを接続して電源を入れるだけで即座にAES50ネットワークを認識します。レンタル品が現場に届いてすぐに使用できるため、事前の学習コストや設営時のトラブル対応時間をゼロに抑えられます。また、専用のACアダプターが付属しており、追加購入なしで即運用可能です。

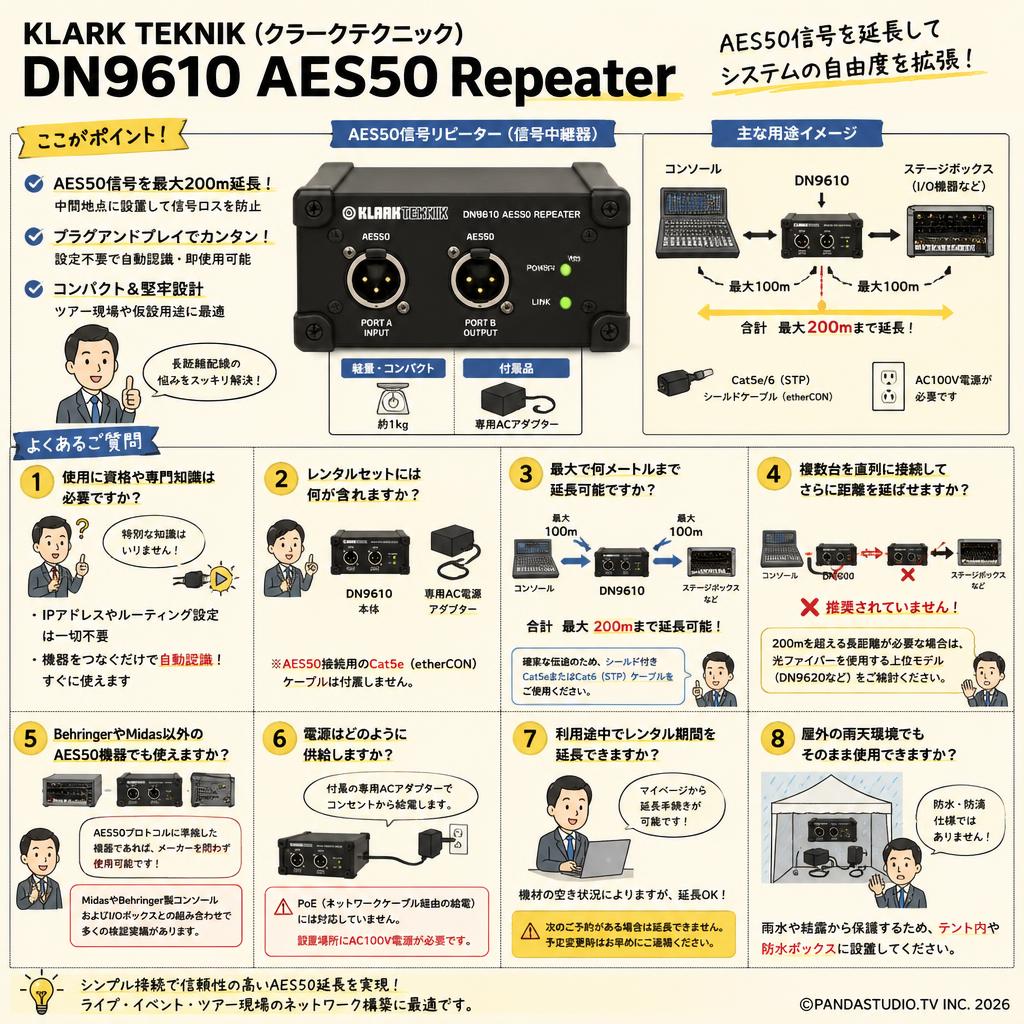

Q: 使用に資格や専門知識は必要ですか？
A: 特別な資格やネットワークの専門知識は不要です。IPアドレスの設定やPCでのルーティング設定などは一切必要なく、対応するAES50機器の間にCat5eケーブル（etherCON）で接続し、電源を入れるだけで自動的に認識・動作するプラグアンドプレイ仕様です。

Q: レンタルセットには何が含まれますか？
A: DN9610本体のほか、専用のAC電源アダプターが含まれます。AES50接続用のCat5eケーブル（etherCON対応）は付属しておりませんので、必要な長さのケーブルを別途ご用意いただくか、追加でレンタルをお願いいたします。

Q: 最大で何メートルまで延長可能ですか？
A: コンソールから本機まで最大100m、本機からステージボックス等のエンドデバイスまで最大100m、合計で最大200mの延長が可能です。確実な伝送のため、必ずシールド付きのCat5eまたはCat6ケーブル（STP）をご使用ください。

Q: 複数台を直列に接続してさらに距離を延ばすことはできますか？
A: メーカーの仕様上、複数台のDN9610を直列（デイジーチェーン）に接続して200m以上の距離を延長することは推奨されていません。200mを超える長距離伝送が必要な場合は、光ファイバーを使用する上位モデル（DN9620など）のご利用をご検討ください。

Q: BehringerやMidas以外のAES50機器でも使えますか？
A: はい、AES50プロトコルに準拠した機器であれば、メーカーを問わず信号の延長が可能です。ただし、実際の運用においてはMidasやBehringer製のデジタルコンソールおよびI/Oボックスとの組み合わせで最も多く検証され、高い互換性が確認されています。

Q: 電源はどのように供給しますか？
A: 付属の専用ACアダプターを使用してコンセントから給電します。PoE（Power over Ethernet）によるネットワークケーブル経由での給電には対応していませんので、本機を設置する中間地点に必ず100VのAC電源を確保していただく必要があります。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、機材の空き状況にもよりますが、マイページからレンタル期間の延長手続きが可能です。ただし、次のご予約が入っている場合は延長をお断りすることがございますので、スケジュールが変更になった際はできるだけ早めにご連絡ください。

Q: 屋外の雨天環境でもそのまま使用できますか？
A: 本機は防水・防滴仕様ではありません。野外フェスなどで屋外の中間地点に設置する場合は、必ずテント内や防水ボックスに収めるなど、雨水や結露から本体および電源部分を保護する対策を行ってください。

• KLARK TEKNIK DN9620...
  AES50を光ファイバーに変換し最大500m延長可能で、200m以上の長距離を求める大規模現場向け
• MIDAS DL151...
  延長ではなく24chの入力ボックス自体を追加するアプローチで、入出力数も同時に増やしたい層向け
• YAMAHA SWP1-8...
  Danteネットワーク用のL2スイッチで、AES50ではなくDanteプロトコルを採用しているユーザー向け
• Luminex GigaCore 10...
  多様なAoIPプロトコルに対応する堅牢なスイッチで、複雑なオーディオネットワークを構築する層向け
• Behringer S32
  32in/16outのAES50ステージボックスで、中間地点での音声入出力も兼ねたい用途に最適

PAエンジニア (40代 男性) / 野外フェスでの救世主。電源確保には注意 / 評価 ★★★★☆ 4.0

放送局音声担当 (50代 男性) / 安定性は抜群だが、複数台カスケードには限界あり / 評価 ★★★★☆ 4.2

レコーディングエンジニア (30代 女性) / 設定不要で即使える手軽さ。筐体の重さは少し気になる / 評価 ★★★★★ 4.8

必須アクセサリ

• Cat5e LANケーブル 50m (etherCON)...
  AES50の安定した長距離伝送に必須の、ロック機構付きシールドケーブル
• Cat5e LANケーブル 100m (etherCON)...
  本機の性能を最大限に活かす、最長クラスの高品質ネットワークケーブル

用途別のおすすめ

• MIDAS M32R LIVE...
  本機と組み合わせて使用するのに最適な、高音質コンパクトデジタルコンソール
• Behringer DL32...
  ステージ側に設置して多チャンネルの入出力を処理するAES50対応ステージボックス
• ドラムコードリール...
  100m近い長尺ケーブルを現場で迅速に敷設・撤収するための巻き取りリール

代替・類似製品

• KLARK TEKNIK DN9620...
  200m以上の伝送が必要な場合に、光ファイバーを使用して最大500mまで延長する上位機
• Behringer S16...
  中継地点で16chの入力も同時に確保したい場合に代替となるコンパクトステージボックス

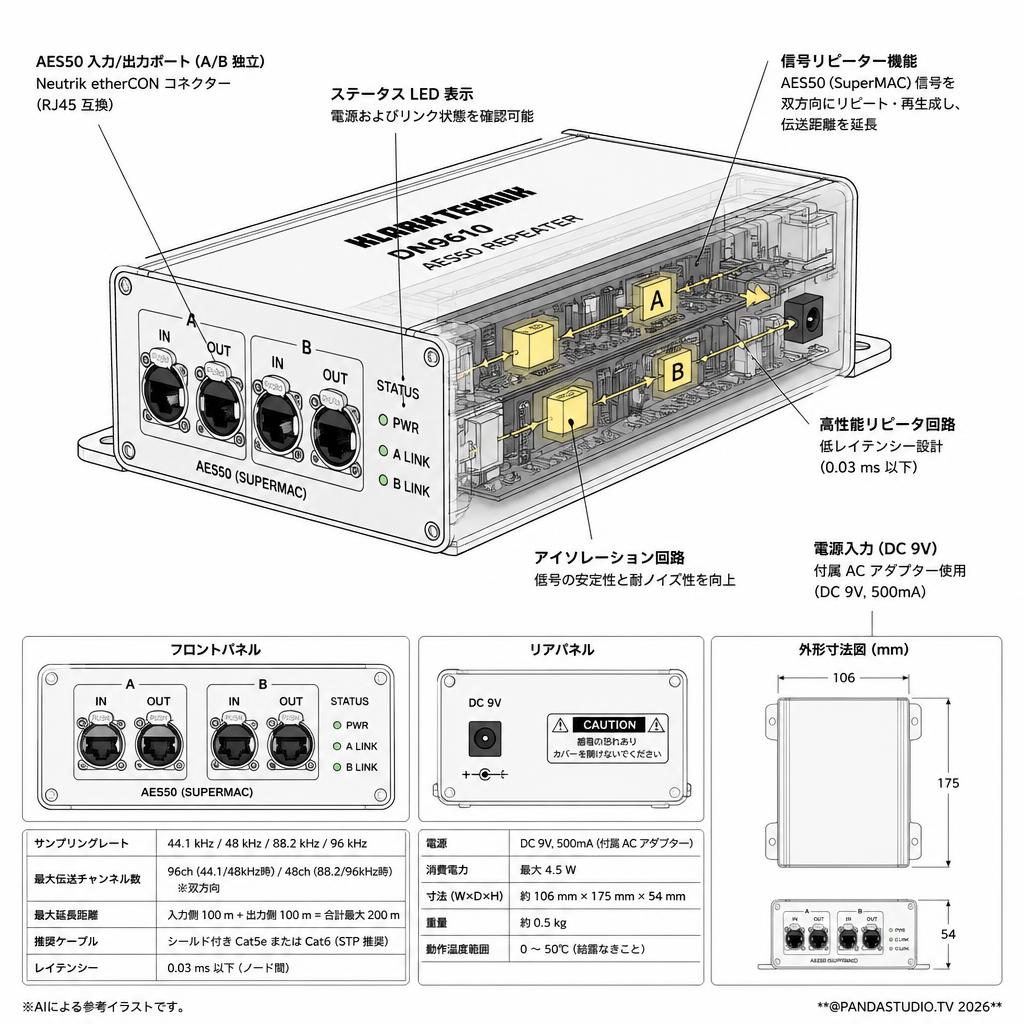

• 対応ネットワーク規格: AES50 (SuperMACプロトコル)
• ポート数: AES50 入力/出力 × 2系統 (A / B 独立)
• コネクタタイプ: Neutrik etherCON (RJ45互換)
• 対応サンプリングレート: 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz
• 最大伝送チャンネル数: 48チャンネル (88.2/96kHz時), 96チャンネル (44.1/48kHz時) ※双方向
• 最大延長距離: 100 m (入力側) + 100 m (出力側) = 合計最大 200 m
• 推奨ケーブル: シールド付き Cat5e または Cat6 ケーブル (STP推奨)
• レイテンシー: 0.03 ms 以下 (ノード間)
• 電源: 付属ACアダプター (DC 9V, 500mA)
• 寸法 (幅×奥行×高さ): 約 106 mm × 175 mm × 54 mm
• 重量: 約 0.5 kg
• 動作温度範囲: 要確認
