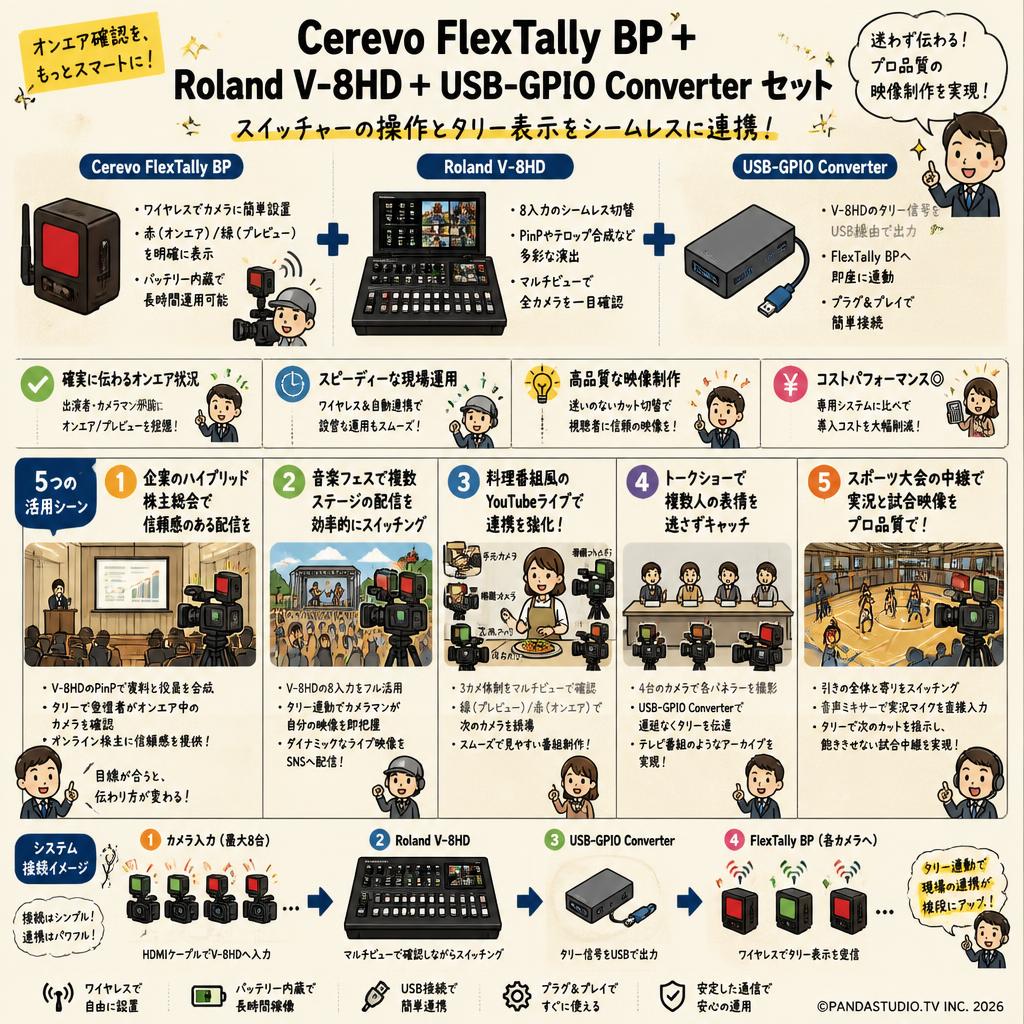

Cerevo FlexTally BPとスイッチャーのセットアップ方法（USB-GPIO Converter経由）

Cerevo FlexTally BP（タリー子機4個＋親機）CDP-FT01A-BP 専用キャリングバック付 3つの特徴

1. 無線接続: FlexTallyは無線で子機と親機が接続されるため、場所を選ばずにセットアップが可能です。
2. 対応ソフトウェア: FlexTallyは、多くの人気のある映像制作ソフトウェアやハードウェアスイッチャーと互換性があります。
3. キャリングバック付き: 専用キャリングバックが付属しているため、移動や持ち運びが便利です。

推奨のSDカード

Lexar 128GB Professional 633x SDXC UHS-Iカード (最大読込 95MB/s, 最大書込 45MB/s) レンタル

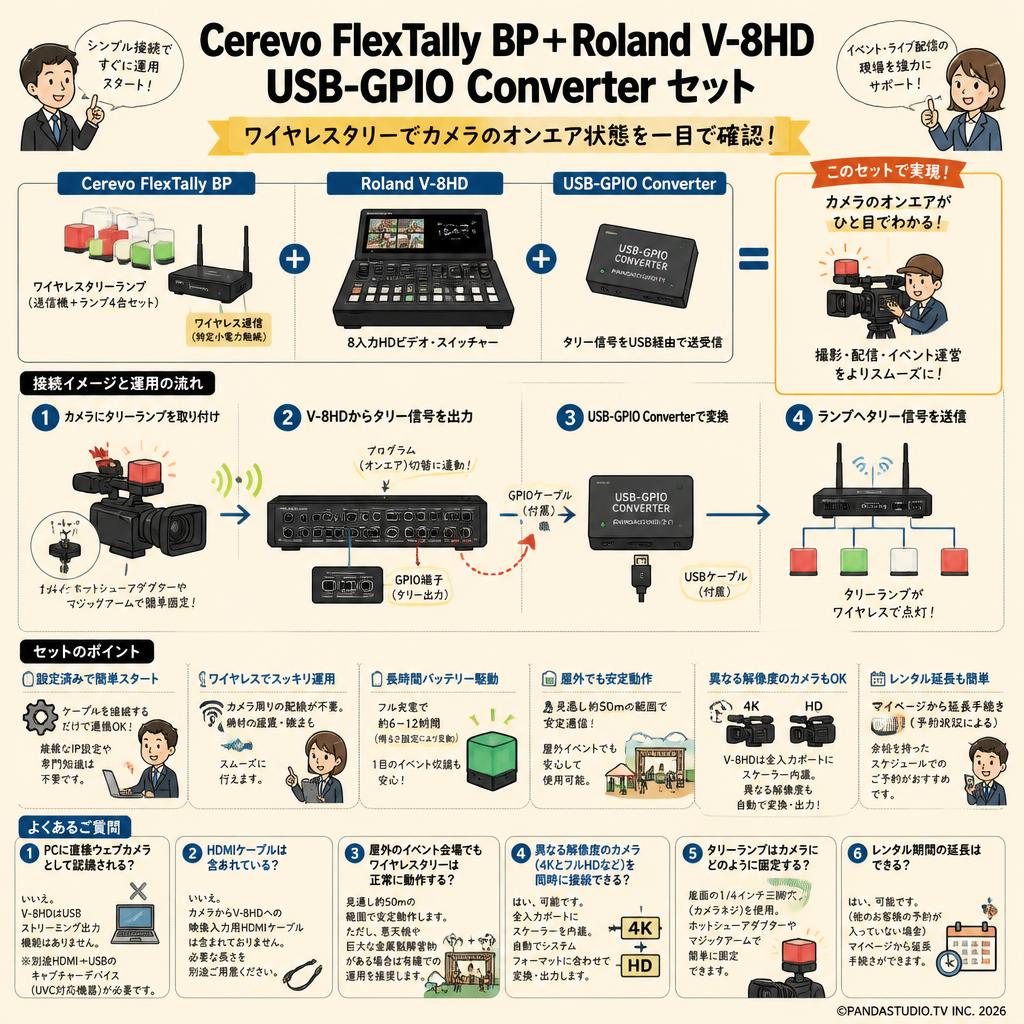

FlexTallyUtilltyにてIPが表示されない質問が多く寄せられていますので説明いたします。

まず背面のリップスイッチが全て上に上がった状態(ON)になっているか確認してください。

次にFlexTallyUtilltyのソフトウェアをインストールされたと仮定します。

その際にPCの再起動をお願いします。

それでも認識されない場合は、タリーの本体の初期化を試してください。

電源を切った上、LANケーブルをPCとTally本体を直接差し込みます。

LAN側にある三角の２つのファンクションボタンを同時に押しながらUSBケーブルを差し込み、青いランプが点灯し、12秒ほど押すと緑のランプが点灯します。

これにて背面のリップスイッチ以外の初期化が完了し、Tally本体のIPがリセットされます。

※変換アダプタを差し込みする場合は、アダプタの故障の可能性も視野に他の機材で動作確認を行なった上作業してください。

また、それでも表示されない場合、コマンドプロント及びPowerShellにて[ipconfig]にてipが[169.254.xxx.xxx]と表示される場合、Tally本体のIPを認識していない場合があるので[192.168.xxx.xxx]等のルーターに接続することでIPを認識することがあります。

それでも認識しない場合は、本体の物理的な故障の可能性が高いのでレンタル到着日であれば代替え機の発送が可能ですのでお電話等ください。また発送の兼ね合い一部地域へレンタル日に間に合わないことがございますので弊社までご相談ください。

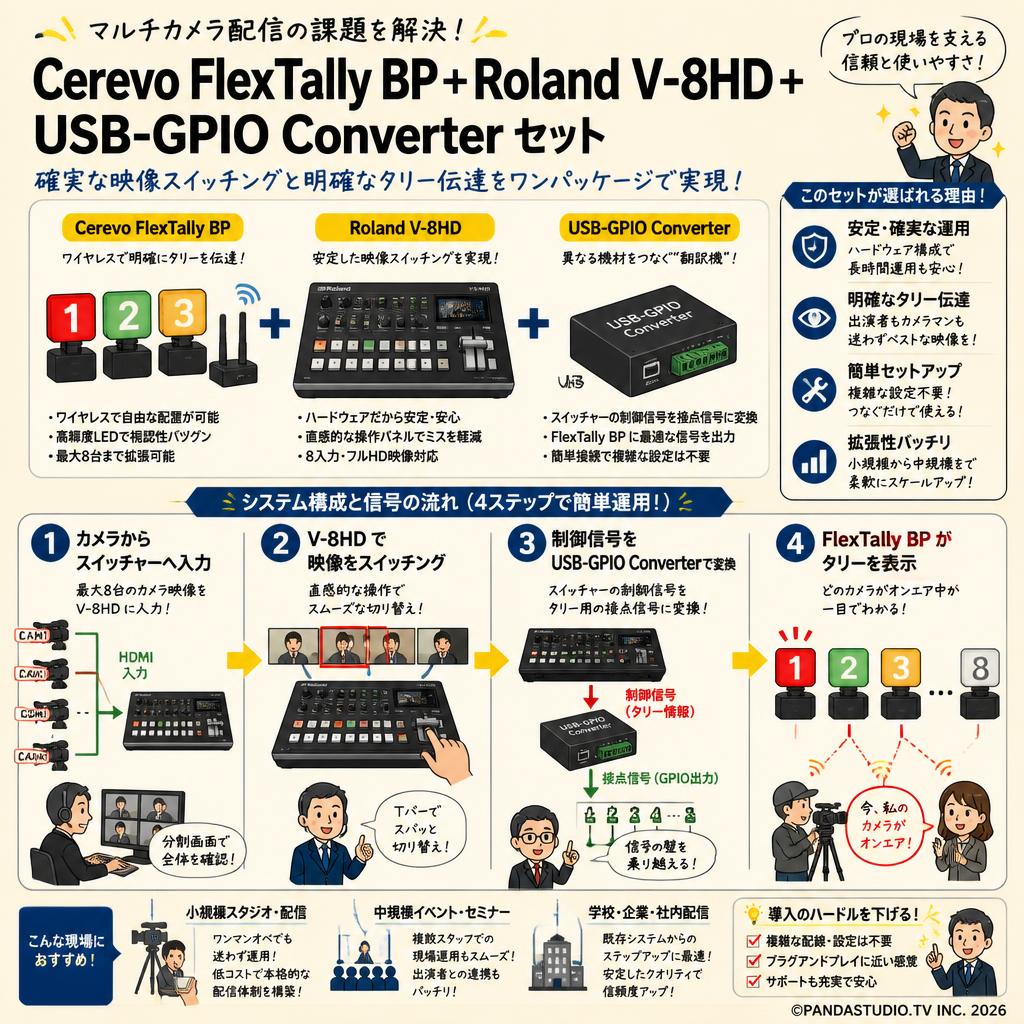

プロから個人まで、手軽に使える汎用無線タリーランプ・システム

FlexTallyは、カメラに取り付ける4台のランプと、ランプの点灯をコントロールするための小型のステーションが1セットになったタリーランプシステムです。

小規模なスタジオやライブ配信などでも使える価格帯ながら、無線接続と有線接続をサポート。

ランプにはバッテリーを内蔵しており、面倒な配線を行なう必要がない機動性の高さを備えました。

他社製を含む幅広いスイッチャーに対応

Roland・Blackmagic Design・Cerevo など30以上のメジャーなスイッチャーに対応。
（Roland V-8HDのみ、プレビューランプ（緑）が未対応）

Cerevo　LiveWedgeとは設定不要、V Mix, Wirecast等のソフトウエアスイッチャーにも対応しております。ご要望が多かった、FlexTallyと各社タリーポートのあるスイッチャーに接続してご利用になるためのGPIOケーブルをご用意しました。

設定変更に特別なソフトウェアは不要

ステーション、ランプ共に、本体に搭載された設定スイッチを操作することで、設定の変更やIDの割り振りが可能です。
特別なソフトウェアやアプリは不要※で本体で完結しているため、撮影現場でランプの接続数が変更になっても柔軟に対応できます。
※1: 一部のスイッチャーとの接続時には、ソフトウェアの利用が必要になる場合があります。

動作確認済みのスイッチャー

https://flextally.cerevo.com/ja/qa/confirmed_switcher/

• Blackmagic Design
• Cerevo
• DataVideo
• 朋栄
• Lumantek
• NewTek
• Panasonic
• Roland
• SONY
• StudioCoast PTY LTD

Roland V-8HD 商品紹介

映像演出の創造にもっと可能性を　8 入力を自在に操るビデオ・スイッチャー

• ビデオ・スイッチャー V-8HD はコンパクトなサイズながら HDMI 8 入力／3 出力
• スチル・メモリーやシーン・メモリーを使い、多彩かつクリエイティブなライブ・イベントが演出可能
• 映像、音声の切り替えだけでなく、ピクチャー・イン・ピクチャーやテロップなどの合成も 1 台でできるオールイン・ワン設計
• カメラや PC、タブレットなど多種多様な HDMI デバイスと効率的なワークフローを実現します。
• HDMI 入力 8 系統、出力 3 系統、4 バスによる映像・音声処理
• PinP やキー合成、テロップなど最大 5 レイヤーを使った画面演出が可能
• 映像・音声を一括管理できる視認性の高いマルチビュー用ディスプレイ内蔵
• 本体に静止画を最大 8 枚まで内蔵可能（不揮発メモリー）
• イベント進行を妨げないシームレスな画面、設定呼び出しができるプリセット・メモリー機能
• REC ステータス / REC コントロール機能による他社機器との連携

HDMI 8 入力 / 3 出力

V-8HD は HDMI 入力 8 系統、出力 3 系統を装備。全入力にフレームレート・コンバーターとフレーム・シンクロナイザー搭載。8 つの映像入力をシームレスに切り替えることができます。また INPUT 7、8 はスケーラー内蔵により、スマートフォンやタブレットなど多様な解像度、縦横比を持つデバイスにも幅広く対応します。

8 つのプリセット・メモリーを使って静止画やシーンを元に合成、エフェクトなどを使った多彩な映像演出を実現。バックアップを含め、複数の映像ソースを同時に使いたい現場のニーズに応えます。

映像合成（ 5 レイヤー）と多彩な映像エフェクト

V-8HD は 1 画面に最大 5 枚まで映像を合成することが可能。PGM と PST の 2 枚の映像切り替えに加え（①、②）、PinP（ピクチャー・イン・ピクチャー）とクロマ・キーもしくはルミナンス・キーで合成（③、④）、さらにタイトルやテロップなどDSK で合成することができます。（⑤）多彩な映像エフェクトで視覚効果の高い演出を実現します。

場所を選ばない小型、軽量、外部電源対応

どんな場所にでも持ち運びやすい軽量設計。本体質量は2kg 、コンパクトな本体は設置場所を選びません。外部電源の対応により、AC アダプターが使えない場所でも使用できます。

シームレスに呼び出しできるプリセット・メモリー機能

映像合成やエフェクトの ON/OFF など設定状態を最大 8つまでプリセット・メモリーに登録可能。また PinP（ ピクチャー・イン・ピクチャー）とタイトル合成した映像から、別の映像合成へプリセット・メモリーを使った切り替えも、前後に黒が入らずシームレスな進行を実現します。

出力 3 系統は欲しい映像を、欲しい場所に

HDMI 出力 3 系統はプログラム、プレビュー、AUX、マルチ・ビューの 4 バス構成。メイン・スクリーンへのプログラム出力だけでなく、録画用、出演者への確認用など、用途に応じて異なる映像の出力を設定できます。

* OUTPUT 3 のみメニュー画面が表示されます。

マルチビュー用ディスプレイ内蔵

パネルに 4.3 型液晶ディスプレイを内蔵。メニュー操作だけでなく、PGM、PVW に加え、入力映像や本体にメモリーした静止画、音声レベルを一目で管理できます。またマルチビュー画面を HDMI 出力可能。複数のスタッフで確認したい場合には大きいモニターに出力することもできます。

シーン毎に選べるエフェクト・プリセット

18ch ステレオ・オーディオ・ミキサー搭載。高品質な音声エフェクトで細かい音の調整はもちろん、会議やインタビューといった制作シーン、トークを聞き取りやすくするディエッシングなど用途に応じた音声設定をプリセット 1 つで設定できます。

オート・スイッチング機能

映像を自動で切り替えるオート・スイッチング機能に 3 つの切り替えモードを搭載。表示映像の順番を設定できるインプット・スキャン。プリセット・メモリーの順番を切り替えるプリセット・メモリー・スキャン。設定したテンポのタイミングで切り替えるBPM シンクを使い、映像切り替えをスイッチャーに任せることができます。

HDMI 機器との連携機能

V-8HD は対応する外部機器と HDMI ケーブルと接続するだけで連携できる REC ステータス/ REC コントロール機能を搭載。ATOMOS 社製モニター一体型レコーダー接続時には V-8HD からレコーダーの録画開始、停止をコントロール。また対応するカムコーダー、デジタル一眼レフを V-8HDに入力すると、カメラ側が録画中のステータスをマルチビューアー上に表示することで録画操作し忘れなどを防ぎます。

iPad によるリモート・コントロール

iPad 専用コントロール・アプリ V-8HD Remote を使えば、USB 接続した V-8HD の映像切り替え、フェーダー操作による音声のミックス、プリセットのカスタマイズも本体を使わずに操作することができます。

フットスイッチを使った操作

フット・コントローラー用端子を 2 系統搭載。映像の切り替えはもちろん、静止画への切り替え、PinP（ ピクチャー・イン・ピクチャー）、タイトル・テロップ挿入など多様な機能を登録可能。最大 ４ つのフットスイッチに異なる機能を登録でき、足元の操作で呼び出せます。

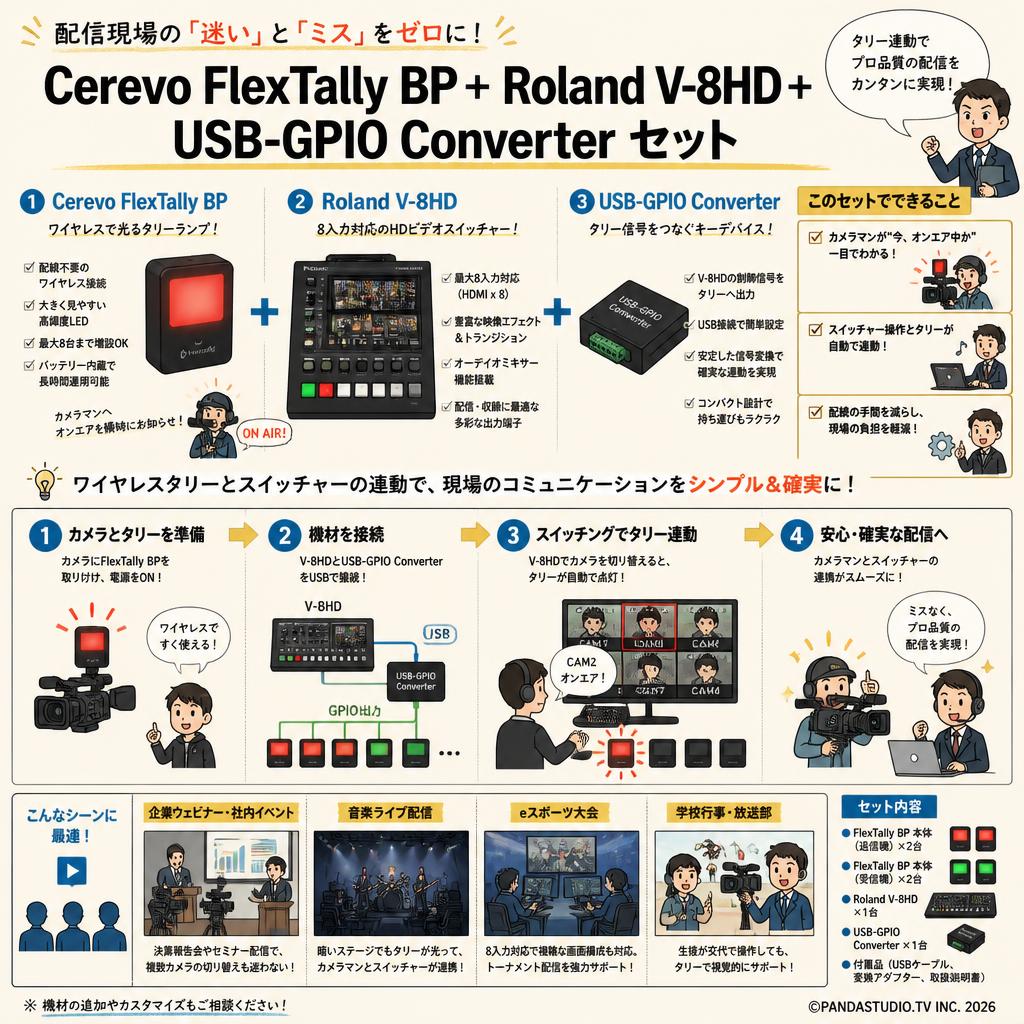

汎用無線タリーランプシステム「FlexTally」で、USB接続対応ビデオスイッチャーの利用を可能にする変換器

LANやGPIOインターフェースが搭載されてないUSB端子付きのスイッチャーでも、本製品を間に接続すれば、FlexTally が使用可能となります。(対応機種は下記参照）

LAMPの光は、Programは赤、Previewは緑で光分けにも対応しています。

Roland: V-1HD / V-1 SDIはUSB端子にiPadやPCを繋ぐ仕様ですが、本製品はそれらとFlexTallyを同時に使用することができます（排他接続ではありません）

【内容物】

・本体
・microUSBケーブル
・簡易マニュアル

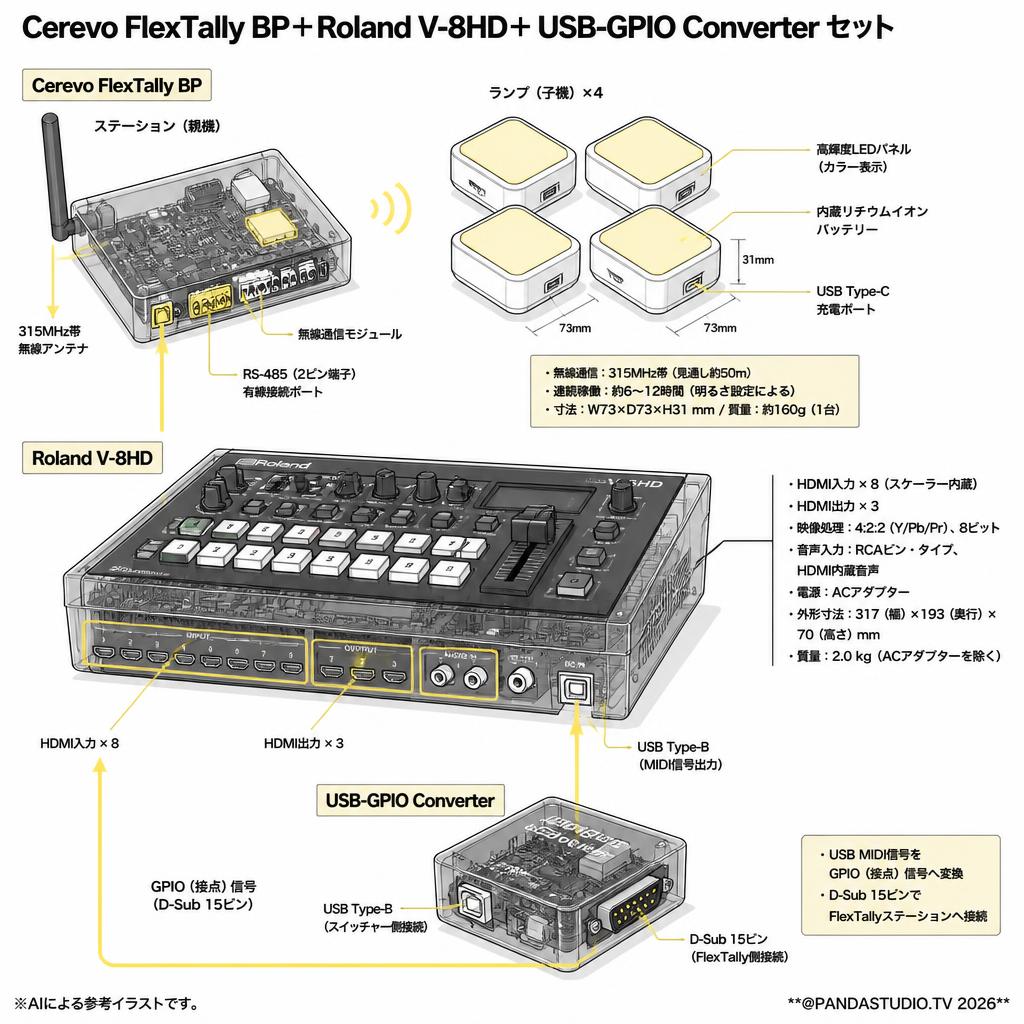

【スペック情報】

電源: 5V 2A

インターフェイス：USB type A, micro USB type B, D-SUB15pin(For Flex tally)

サイズ: W: 55mm x D: 46mm x H: 30mm + 1m D-SUB Cable

重さ: 約160g

【対応済みスイッチャー】

・Roland: V-1HD / V-1 SDI

・Lumantek: ez Pro VS4

• Roland V-8HD
  • PST（プリセット）出力は対応しておりません。
• Roland V-1HD
• Roland V-1SDI
• Lumantek ez-Pro VS4
