プロフェッショナル映像制作の心臓部を担うキャプチャーカードとは？

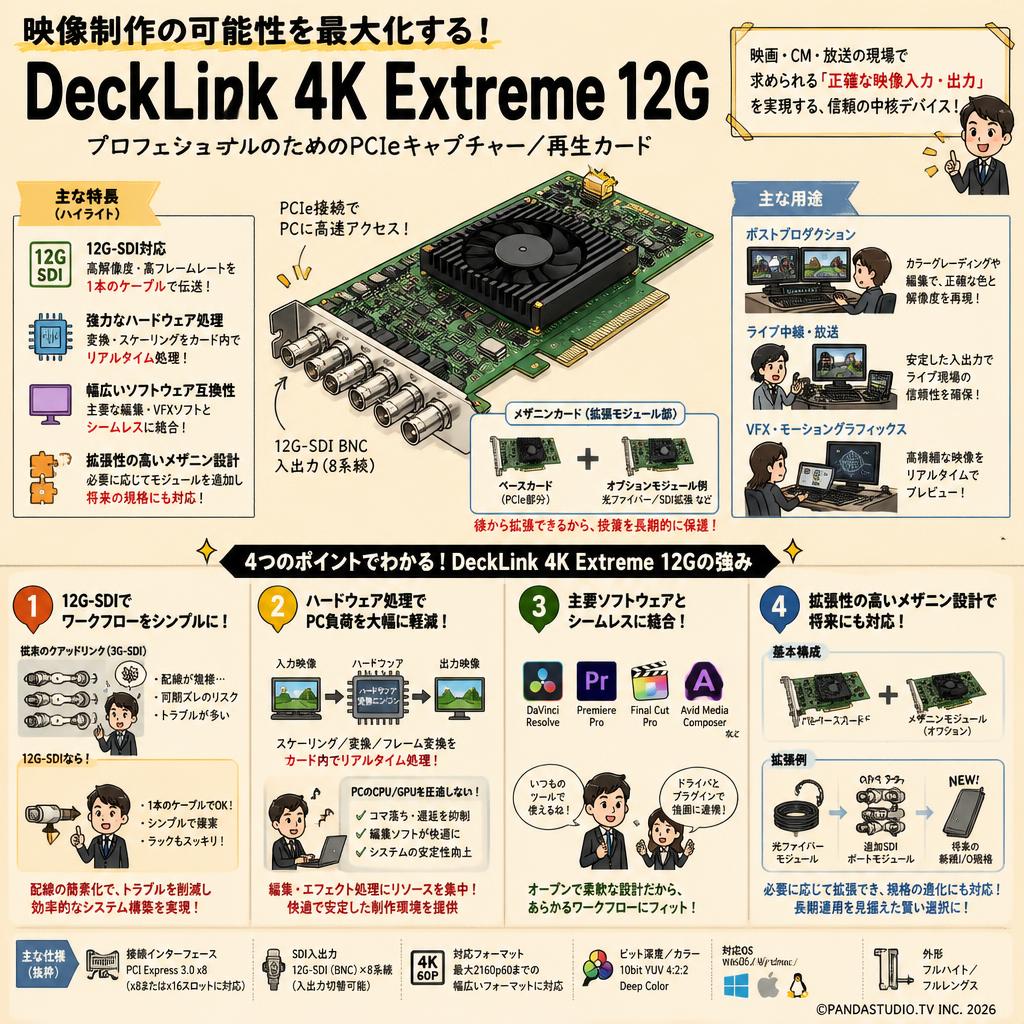

「Blackmagic Design DeckLink 4K Extreme 12G」は、映画やハイエンドCM、放送局の厳しい品質基準を満たすために開発された、PCIe接続型の高度なキャプチャーおよび再生カードです。本製品は、コンピューターとプロフェッショナル向けビデオ機器を直接結びつけ、高品質な映像データの入出力を遅延なく行うための橋渡し役を果たします。単なる変換器ではなく、カラーグレーディングやノンリニア編集システムにおいて、モニター上に正確な色と解像度を再現するための信頼性の高いリファレンス環境を構築する中核的な役割を担います。

なぜ12G-SDI技術が現代のワークフローに不可欠なのか？

映像業界がHDから4Kへと移行する中で、データ転送の帯域幅は大きな課題でした。この製品は最先端の12G-SDIインターフェースを採用しており、1本のBNCケーブルで高解像度・高フレームレートの映像信号を伝送できます。これにより、従来のクアッドリンク（4本のケーブル）による複雑な配線や同期ズレのリスクを排除し、システムの構築と保守を劇的に簡略化します。単一ケーブルでのシンプルな接続は、機材ラックのスペース効率を高めるだけでなく、現場でのトラブルシューティングの迅速化にも直結しています。

ハードウェアによる処理がもたらす安定性のメリットとは？

ソフトウェアのみに依存した映像処理は、PCのCPUやGPUに大きな負荷をかけ、コマ落ちや遅延の原因となります。本カードは、高度なハードウェアベースのダウンコンバージョン、アップコンバージョン、クロスコンバージョン機能を内部に搭載しています。これにより、PCのリソースを消費することなく、入力された映像信号をリアルタイムで目的のフォーマットに変換して出力可能です。編集ソフトウェアがエフェクトやカラー処理に専念できるため、システム全体のレスポンスと絶対的な安定性が向上します。

メジャーなポストプロダクション環境とのシームレスな統合

特定のソフトウェアに縛られないオープンな設計思想も、この製品の大きな特徴です。自社のDaVinci Resolveはもちろんのこと、Adobe Premiere Pro、Apple Final Cut Pro、Avid Media Composerなど、業界標準のあらゆるノンリニア編集・VFXソフトウェアと深く統合します。専用のドライバとプラグインを介してOSレベルで強固に連携するため、ユーザーは使い慣れたツールを変更することなく、プロフェッショナルな入出力環境を手に入れることができます。

将来の拡張を見据えたメザニンカード設計の優位性

映像規格は常に進化を続けており、機材の陳腐化は避けられません。しかし、この製品は2枚の基板を組み合わせたメザニンカード設計を採用しており、光ファイバーモジュールなどのオプションを追加モジュールとして後から組み込むことが可能です。基本となるPCIeカード部分の処理能力を活かしつつ、必要に応じて物理的なインターフェースを拡張できるアーキテクチャは、初期投資を保護しながら、長期的な運用を見据えた合理的な設計哲学を体現しています。

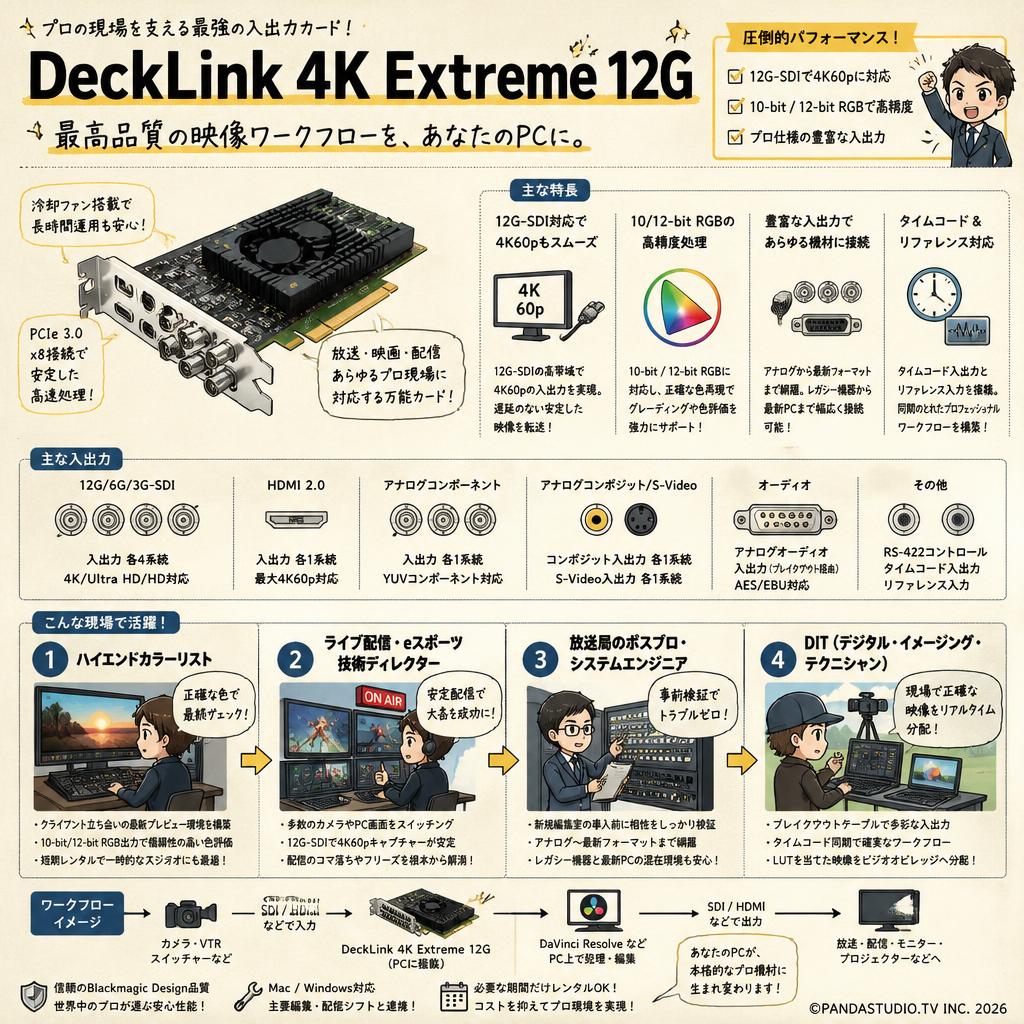

• ハイエンドカラーリスト

  DaVinci Resolveを駆使し、映画やCMの厳密な色補正を行うプロフェッショナル。クライアント立ち会いでの最終プレビュー環境構築のため、数日間の短期レンタルを活用。本製品による遅延のない正確な10-bit/12-bit RGBの出力により、民生用モニター出力では得られない信頼性の高い色評価環境を一時的なスタジオにも構築できます。

• ライブ配信・eスポーツ技術ディレクター

  大規模イベントやeスポーツ大会で、多数のカメラやPC画面をスイッチングする技術責任者。特番の当日およびリハーサル用の追加機材としてレンタル。12G-SDIによる4K60pの安定したキャプチャー能力がソフトウェアエンコーダーの負荷を下げ、長時間のライブ配信におけるコマ落ちやフリーズのリスクを根本から解消します。

• 放送局のポスプロ・システムエンジニア

  テレビ局内で編集室のシステム設計や機材検証を担当するエンジニア。新規編集室の導入前に、既存のルーティングスイッチャーやテロッパーとの相性確認のための事前検証としてレンタル。アナログから最新のデジタルフォーマットまで網羅する豊富なインターフェースにより、レガシー機器と最新PCの混在環境での動作テストを確実に行えます。

• DIT（デジタル・イメージング・テクニシャン）

  映画の撮影現場で、カメラデータの管理とオンセットでの簡易カラーグレーディングを行う技術者。数週間のロケ撮影期間に合わせてレンタル。ブレイクアウトケーブルによる多彩な音声・映像入出力とタイムコード同期機能により、現場のビデオビレッジに対してLUTを当てた正確な映像をリアルタイムで分配する課題を解決します。

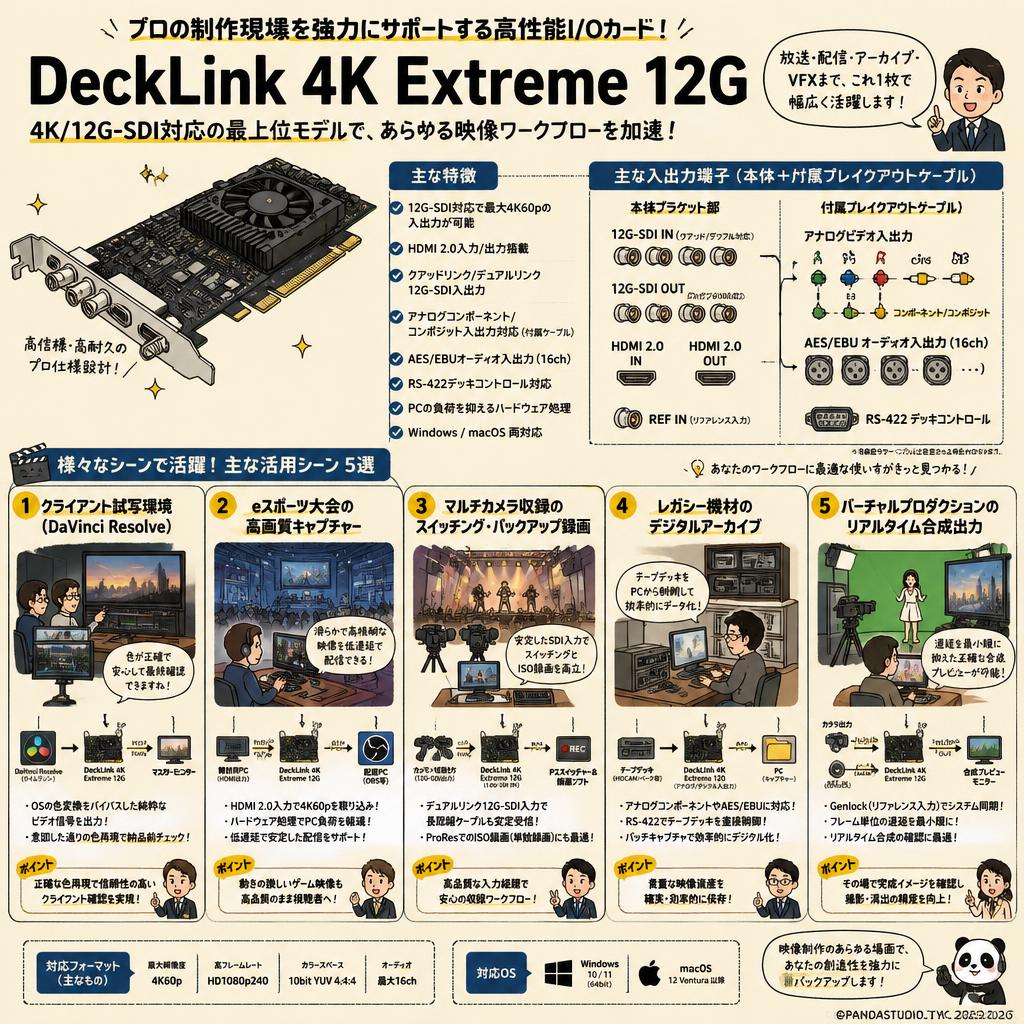

• DaVinci Resolveでのクライアント試写環境構築におすすめの構成

  都内のポストプロダクションスタジオにて、完成間近の4K CM映像を監督やスポンサーに確認してもらうシーン。DaVinci Resolveのタイムラインから本カードを経由し、12G-SDIでマスターモニターへ直接出力します。OSの色変換をバイパスした純粋なビデオ信号を出力することで、意図した通りの正確な色再現による納品前チェックが可能になります。

• 大規模eスポーツ大会での高画質ゲーム画面キャプチャーに最適な機材

  幕張メッセなどの大型イベント会場で、競技用PCの4K60p映像を配信システムに取り込むシーン。競技PCからのHDMI出力を本機のHDMI 2.0入力で受け、OBS Studioなどの配信ソフトへ低遅延で取り込みます。ハードウェア処理によりPCのCPU負荷を抑えつつ、動きの激しいゲーム映像も滑らかで高精細なまま視聴者へ届けることができます。

• マルチカメラ収録のスイッチング・バックアップ録画に重宝する一枚

  音楽ライブの収録現場で、複数のカメラからの映像をPCベースのスイッチャーに入力するシーン。デュアルリンク12G-SDI入力を活用し、長距離引き回したSDIケーブルからの信号を安定して受信します。ソフトウェア上でのスイッチングと同時に、高品質なProResフォーマットでのISO録画（単独録画）を行うための堅牢な入力経路として機能します。

• レガシー機材のデジタルアーカイブ作業を効率化するのに適した選択

  映像制作会社のアーカイブ室で、過去に制作されたHDCAMやベータカムなどのテープメディアをデータ化するシーン。付属のブレイクアウトケーブルを使用し、アナログコンポーネント映像やAES/EBUデジタルオーディオ、RS-422デッキコントロールを接続します。PCからテープデッキを直接制御し、バッチキャプチャによる効率的なデジタル化を実現します。

• バーチャルプロダクションでのリアルタイム合成出力に役立つカード

  グリーンバック撮影を行う都内のVFXスタジオで、Unreal Engineで生成したCG背景と実写カメラの映像をリアルタイム合成するシーン。カメラからの映像とGenlock（リファレンス入力）を本機に入力し、システム全体を同期させます。フレーム単位での遅延を最小限に抑えた正確な合成プレビューをSDI出力し、演者や監督が完成イメージをその場で確認できます。

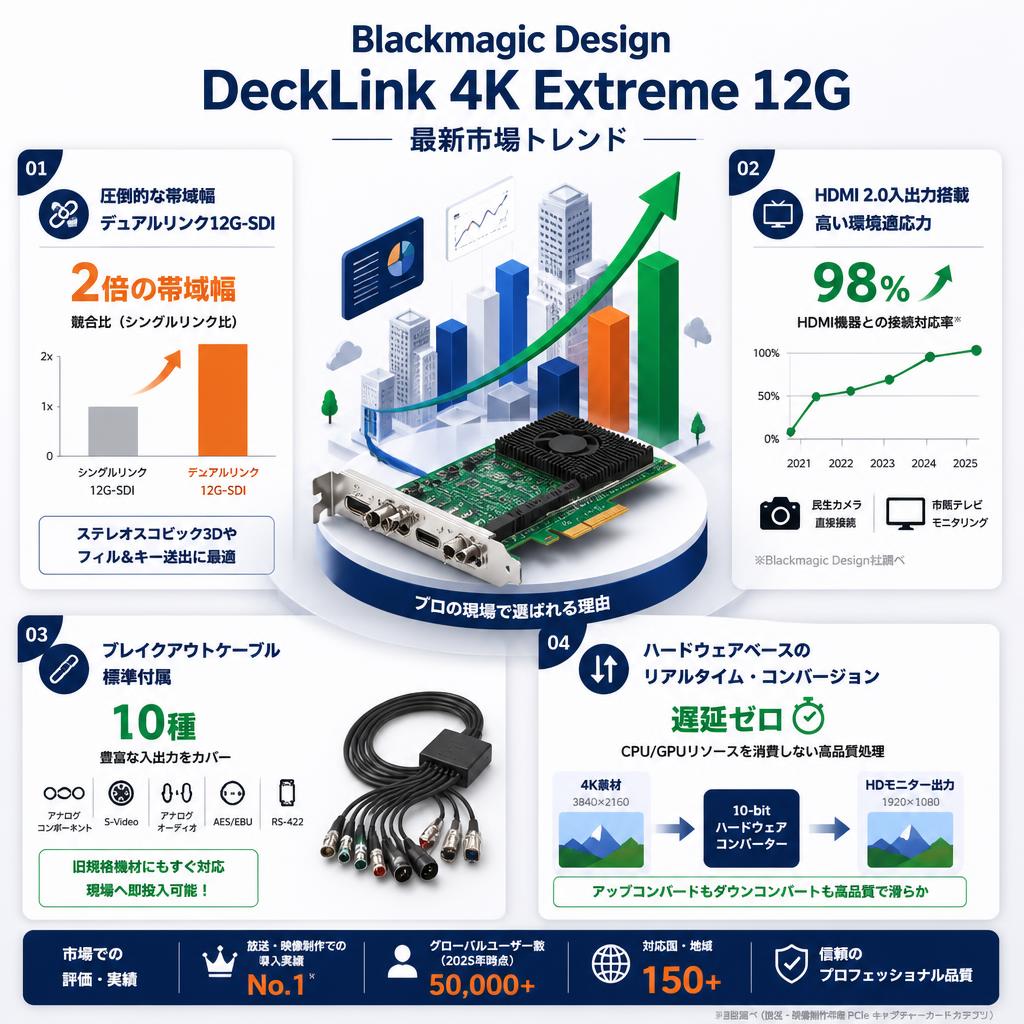

• 競合を凌駕するデュアルリンク12G-SDIの圧倒的な帯域幅

  直接的な競合であるAJA KONA 5が12G-SDIを4ポート搭載しているのに対し、本機はデュアルリンク12G-SDIを採用し、ステレオスコピック3Dの収録や、フィル＆キーの同時出力（アルファチャンネル付きグラフィックスのリアルタイム送出）において強力なパフォーマンスを発揮します。放送局のテロップ送出システム構築において、この独立したデュアル処理能力は明確な優位性となります。

• HDMI 2.0入出力搭載による民生機・プロ機混在環境への高い適応力

  上位機種のDeckLink 8K ProがSDI接続に特化しているのに対し、本機はHDMI 2.0入出力を標準搭載しています。これにより、高価なSDI-HDMIコンバーターを追加購入することなく、市販の有機ELテレビをクライアントモニターとして活用したり、民生用ミラーレスカメラからの高画質出力を直接キャプチャーしたりすることが可能で、コストパフォーマンスに優れています。

• ブレイクアウトケーブル標準付属でレンタル後すぐに旧規格にも対応可能

  レンタル特有のメリットとして、本機にはアナログコンポーネント、S-Video、アナログオーディオ、AES/EBU、RS-422を網羅した専用ブレイクアウトケーブルが標準で同梱されています。AJA Io 4K Plusのような外付け機器と同等の接続性をPCIeカードで実現しており、別途変換ケーブルをレンタル・購入する手間なく、新旧の機材が混在する現場へ即座に投入可能です。

• ハードウェアベースのリアルタイム・アップ/ダウンコンバージョン機能

  安価なキャプチャーカードとの決定的な違いは、10-bitの高品質なハードウェア・コンバーターを内蔵している点です。HDプロジェクトの編集中に4Kモニターへアップコンバート出力したり、逆に4K素材をHDモニターへレターボックスでダウンコンバート出力したりする作業を、PCのCPU/GPUリソースを一切消費することなく、遅延ゼロで実行できます。

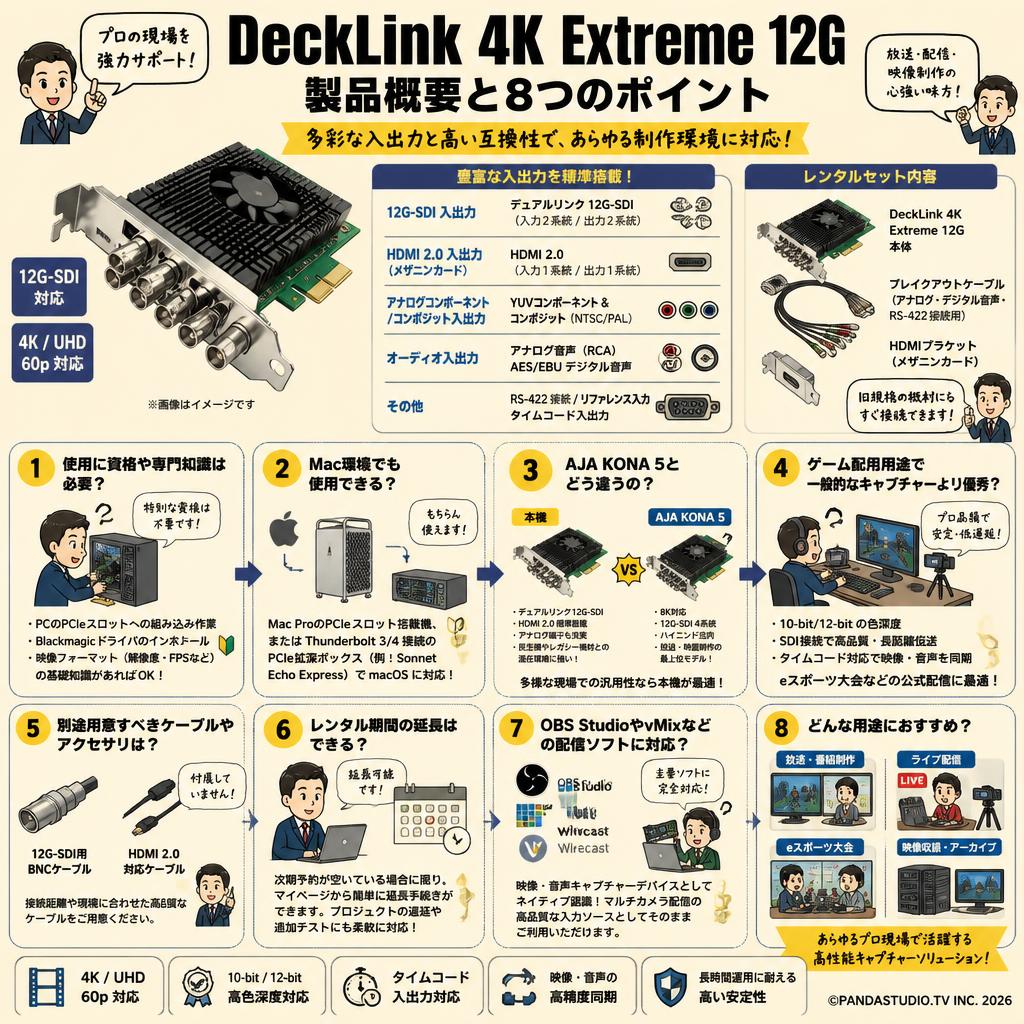

Q: 使用に資格や専門知識は必要ですか？
A: 特別な資格は不要ですが、PCのPCI Expressスロットへの組み込み作業や、Blackmagic Desktop Videoドライバのインストール、映像フォーマット（解像度・フレームレート）に関する基礎的な知識が必要です。

Q: レンタルセットには何が含まれますか？
A: DeckLink 4K Extreme 12Gカード本体に加え、アナログ・デジタル音声・RS-422接続用のブレイクアウトケーブル、HDMIブラケット（メザニンカード）が含まれており、旧規格の機材にもすぐ接続できます。

Q: Mac環境でも使用できますか？
A: はい、Mac ProなどのPCIeスロットを搭載したMac、またはThunderbolt 3/4接続のPCIe拡張ボックス（Sonnet Echo Expressなど）を併用することで、macOS環境でも問題なくご使用いただけます。

Q: AJA KONA 5と比較してどう違いますか？
A: KONA 5は8K対応や4系統の12G-SDI端子を持つハイエンド機ですが、本機はデュアルリンク12G-SDIに加えHDMI 2.0やアナログ端子を標準搭載しており、民生機やレガシー機材との混在環境における汎用性に優れています。

Q: ゲーム配信用途で一般的なキャプチャーボードより優れていますか？
A: 10-bit/12-bitの色深度やSDI接続、タイムコード対応などプロ品質の映像・音声同期が求められる業務用途に特化しています。eスポーツ大会の公式配信など絶対的な安定性と低遅延が必要な場面で真価を発揮します。

Q: 別途用意すべきケーブルやアクセサリはありますか？
A: 映像入力用のBNCケーブル（SDI用）やHDMIケーブルは付属していません。接続するカメラやモニターの距離に応じた高品質な12G-SDI対応BNCケーブル、またはHDMI 2.0対応ケーブルを別途ご用意ください。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、機材の次期予約が空いている場合に限り、マイページからの手続きでレンタル期間の延長が可能です。プロジェクトの遅延や、追加のテスト検証が必要になった場合でも柔軟に対応いたします。

Q: ライブ配信ソフトのOBS StudioやvMixに対応していますか？
A: はい、OBS Studio、vMix、Wirecastなどの主要なライブ配信ソフトウェアで映像・音声キャプチャーデバイスとしてネイティブに認識され、マルチカメラ配信の高品質な入力ソースとしてそのままご利用いただけます。

• AJA KONA 5...
  8K解像度と4ポートの12G-SDIを搭載し、より高解像度なマルチチャンネルI/Oを求めるハイエンド環境向け
• Blackmagic Design DeckLink 8K Pro
  アナログやHDMIを省き、4系統の12G-SDIによる8Kワークフローに特化したシネマ制作者向け
• Blackmagic Design UltraStudio 4K Mini
  Thunderbolt 3接続の外付け型で、ノートPCやiMacで手軽にキャプチャー環境を構築したいDIT向け
• AJA Io 4K Plus...
  Thunderbolt 3接続の外付けボックス型で、KONA同等の機能をロケ現場に持ち出したい機動力重視のユーザー向け
• Blackmagic Design DeckLink Studio 4K
  最大6G-SDIまでの対応だが、豊富なアナログ端子を持ちHD/SDアーカイブ作業をメインとするスタジオ向け

ポストプロダクション・エディター (30代 男性) / 安定した4K出力とDaVinciとの親和性 : 評価 ★★★★★ 5.0

映像制作ブログからのレビュー。DaVinci Resolve環境でのマスターモニター出力用に導入。12G-SDIによる4K60p出力が極めて安定しており、タイムラインの再生時に一切の遅延やコマ落ちが発生しない点を高く評価しています。一方で、ファンレス設計ではないためPCケース内のエアフローに気を配る必要があり、静音性を極限まで求めるスタジオでは配置に工夫が必要だと指摘しています。

ライブ配信ディレクター (40代 男性) / 豊富な端子で現場のトラブルを回避 : 評価 ★★★★☆ 4.0

YouTubeの機材レビュー動画より。eスポーツ大会でのOBSへのゲーム画面取り込みに使用。HDMI 2.0とSDIの両方が使えるため、演者のPC構成に合わせた柔軟な対応ができた点が非常に助かったとのことです。注意点として、ブレイクアウトケーブルのコネクタ部が大きく重いため、ラック背面での取り回しやケーブルの荷重で端子に負荷がかからないよう固定する必要があると述べています。

放送局システムエンジニア (50代 男性) / レガシー機材と最新システムの橋渡し : 評価 ★★★★☆ 4.5

プロ向け機材販売サイトの購入者レビュー。HDCAMテープのアーカイブシステム構築のために採用。RS-422によるデッキコントロールが正確で、バッチキャプチャがスムーズに進行した点を評価しています。ただし、多機能ゆえにBlackmagic Desktop Video Utilityでの初期設定（入力ソースやリファレンスのルーティング設定）が複雑で、マニュアルを熟読しないと意図した信号が出力されないという学習コストの存在を挙げています。

必須アクセサリ

• 12G-SDI対応 BNCケーブル 5m
  4K60pの広帯域信号を減衰なく確実に入出力するための必須ケーブル
• HDMI 2.0 ケーブル 3m...
  民生用4Kモニターやゲーム機との接続時に必要なハイスピード対応ケーブル

用途別のおすすめ

• Sonnet Echo Express SE IIIe...
  MacBookやノートPCのThunderbolt 3端子を利用して本カードを外付け化したい場合に使用
• Blackmagic Design Teranex Mini SDI to HDMI 12G...
  SDI出力のみの環境から、離れた場所にあるHDMIモニターへ映像を分配する際に追加

代替・類似製品

• Blackmagic Design UltraStudio 4K Mini
  PCを開けてカードを増設する手間を省き、Thunderboltケーブル1本で即座に運用したい場合の代替機

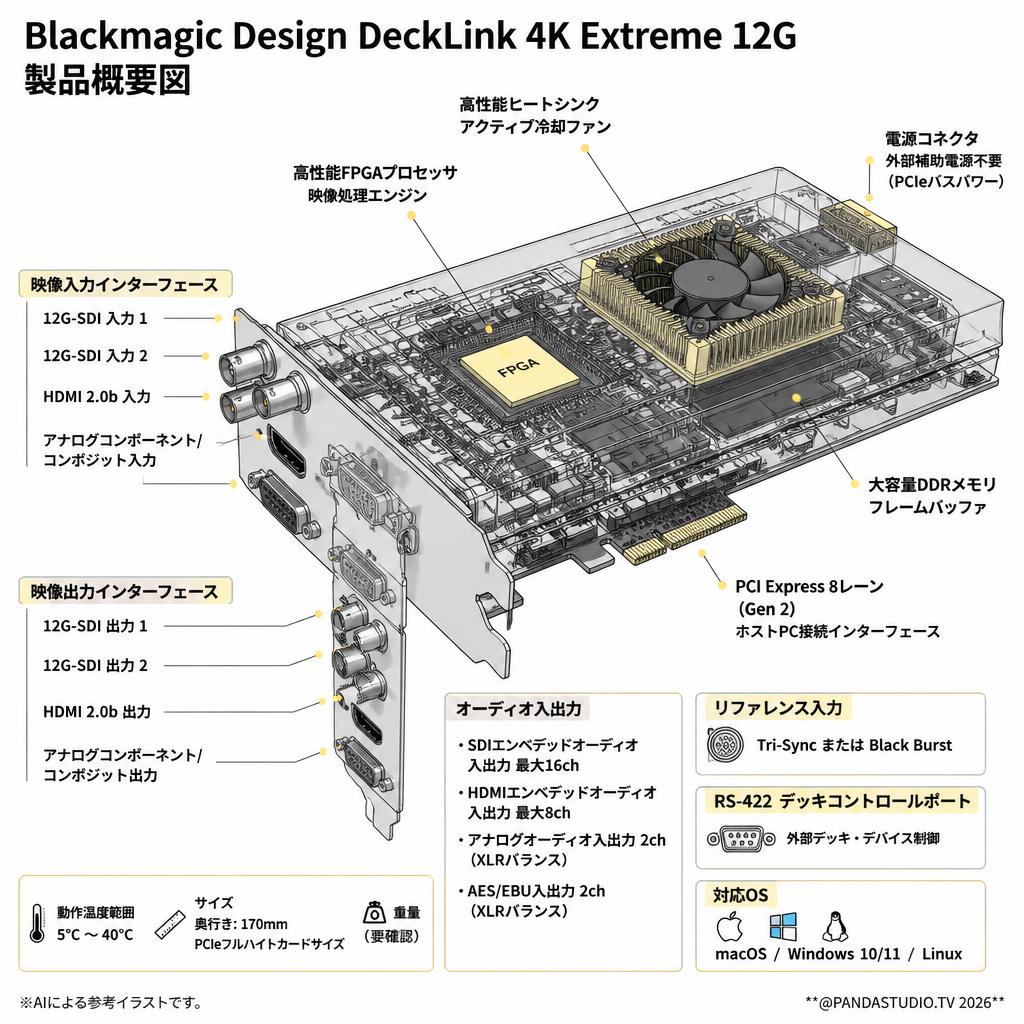

映像入力インターフェース: 12G-SDI x2、HDMI 2.0b x1、アナログコンポーネント/コンポジット x1

映像出力インターフェース: 12G-SDI x2、HDMI 2.0b x1、アナログコンポーネント/コンポジット x1

対応ビデオ解像度（SDI/HDMI）: 最大 DCI 4K（4096 x 2160） / 60p

対応色深度: 8-bit / 10-bit / 12-bit RGB（4Kは最大30pまで12-bit対応）

オーディオ入力: 16chエンベデッド（SDI）、8chエンベデッド（HDMI）、2chアナログ、2ch AES/EBU

オーディオ出力: 16chエンベデッド（SDI）、8chエンベデッド（HDMI）、2chアナログ、2ch AES/EBU

PC接続インターフェース: PCI Express 8レーン（Gen 2）

リファレンス入力: Tri-Sync または Black Burst

デバイスコントロール: RS-422 デッキコントロールポート

サイズ・重量: 奥行き 170mm、重量 要確認（PCIeフルハイトカードサイズ）

動作温度範囲: 5°C 〜 40°C

対応OS: macOS、Windows 10/11、Linux
