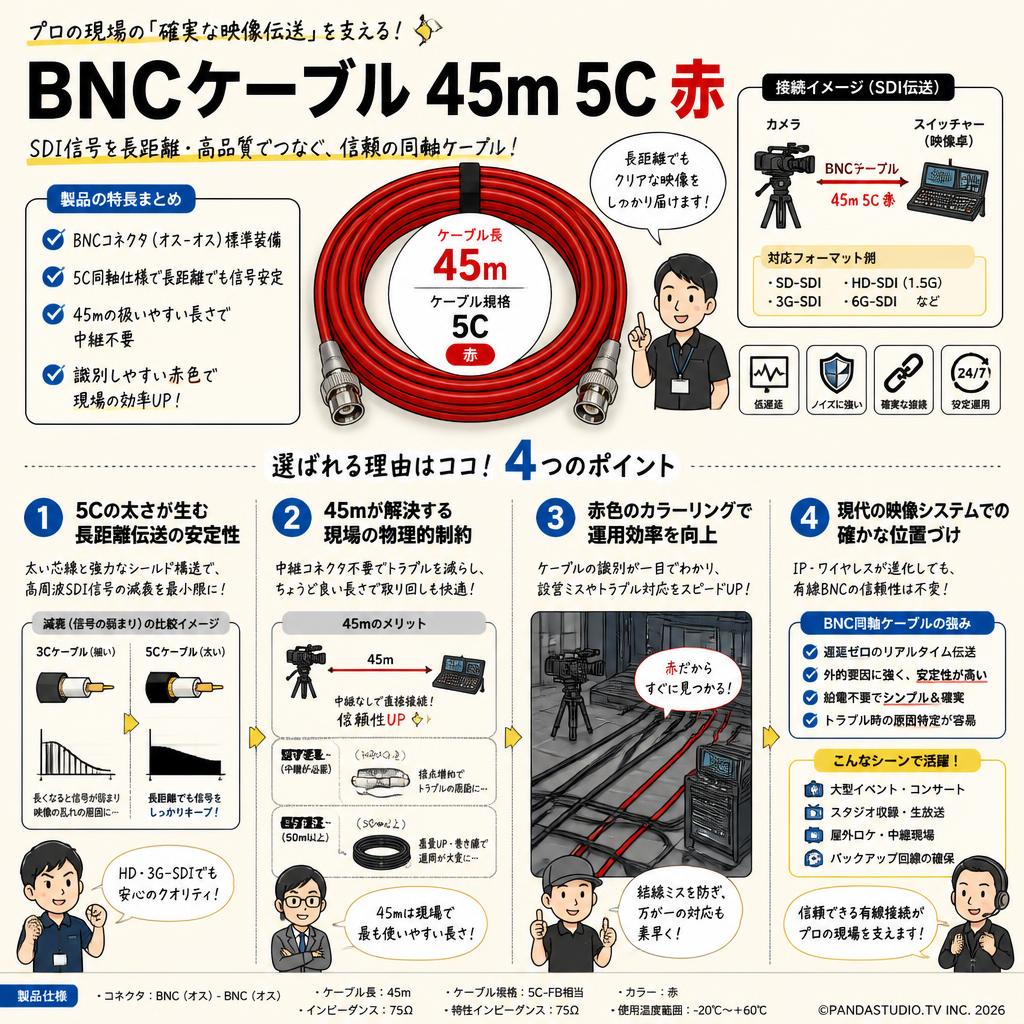

BNCケーブル 45m 5C 赤とはどのような製品か？

プロフェッショナルな映像制作現場において、確実かつ高品質な信号伝送を担うのが「BNCケーブル 45m 5C 赤」です。本製品は、カメラからスイッチャー、または確認用モニターへと非圧縮のデジタル映像信号（SDI）を伝送するための同軸ケーブルです。映像業界における標準的な接続規格であるBNCコネクタを採用し、長距離でも信号の劣化を最小限に抑える設計が施されています。情報収集段階のユーザーにとって、このケーブルは単なる「線」ではなく、現場の映像システム全体を安定稼働させるための重要なインフラとして機能します。

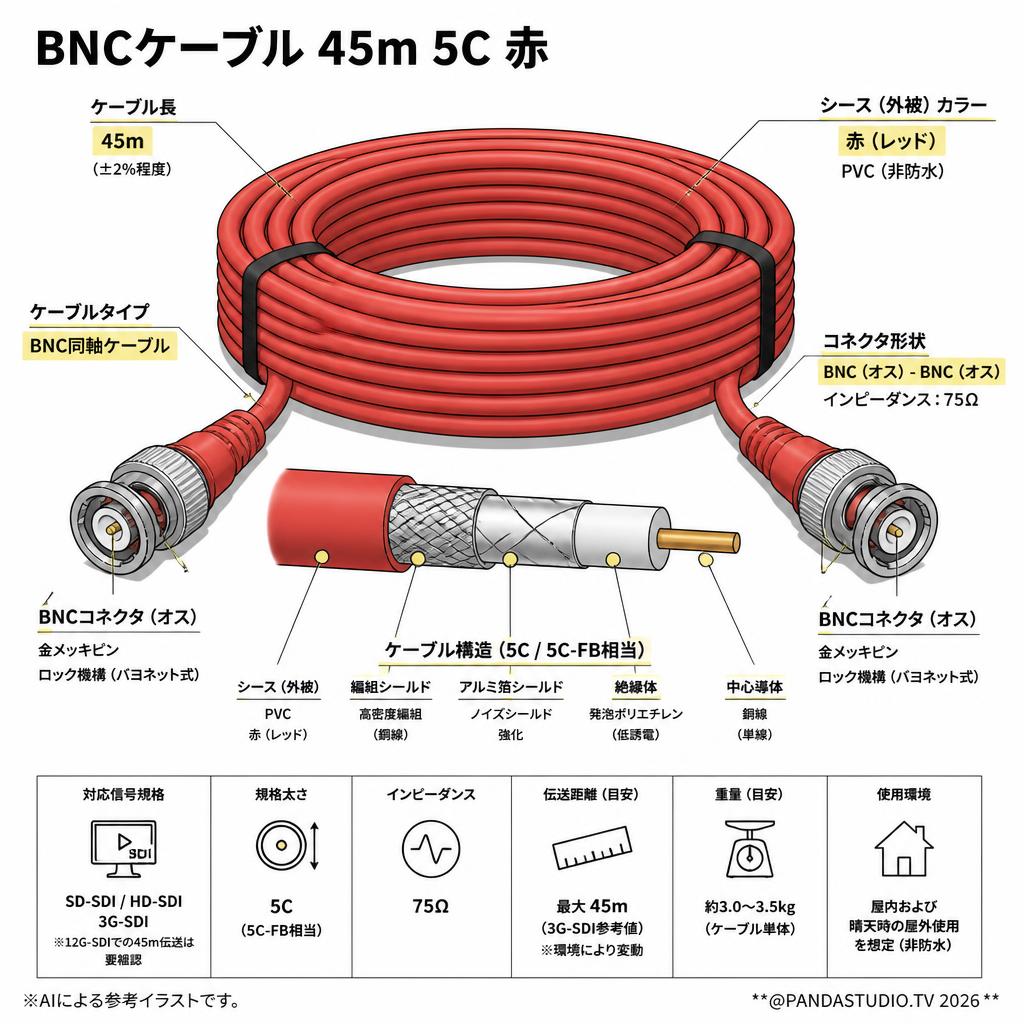

5Cという太さがもたらす長距離伝送の安定性とは？

同軸ケーブルにおいて、芯線の太さは信号の減衰率に直結します。本製品に採用されている「5C」という規格は、一般的な3Cケーブルと比較して芯線が太く、高周波数帯域の信号を長距離伝送するのに適した構造を持っています。特にHD-SDIや3G-SDIといった大容量の映像データを扱う際、細いケーブルでは信号の波形が崩れ、映像の乱れやブラックアウトを引き起こすリスクが高まります。5Cの堅牢なシールドと太い絶縁体は、外部からのノイズ干渉を物理的に防ぎ、過酷な撮影環境でもクリエイターが意図した通りのクリアな映像を届けます。

45mという長さが解決する現場の物理的制約

中〜大規模なイベント会場やコンサートホール、広大な屋外ロケ地では、カメラマンの立ち位置とベースステーション（映像卓）との間に物理的な距離が生じます。45mという絶妙な長さは、こうした現場での取り回しを想定して設計されています。短すぎれば延長コネクタ（バレル）を中継する必要があり、接点が増えることによるインピーダンスの乱れやトラブルのリスクが生じます。一方で長すぎると重量が増し、撤収時の負担やケーブルの巻き癖が問題になります。本製品は、中継器なしで直接接続できる信頼性と、現場での運用性を両立する長さを提供します。

赤色のカラーリングがもたらす運用効率の向上

映像制作の現場では、数十本のケーブルが床を這い、複雑に交差することが日常茶飯事です。このような環境下で「赤色」のケーブルを採用することは、単なるデザインの選択ではなく、明確なトラブルシューティングと運用効率化の手段です。黒色が一般的なケーブル群の中で、特定のカメラ（例えばメインカメラや特殊アングル）のラインを視覚的に瞬時に識別できるため、設営時の結線ミスを劇的に減らすことができます。また、万が一信号が途絶えた際にも、どのラインを辿ればよいかが一目でわかるため、生放送などのダウンタイムが許されない状況で真価を発揮します。

現代の映像制作システムにおける本製品の位置づけ

IP伝送やワイヤレス映像伝送技術が進化する現代においても、物理的なBNC同軸ケーブルが持つ「遅延のなさ」と「絶対的な接続の確実性」は代替不可能な価値を持っています。本製品は、過去のSD画質時代から脈々と受け継がれてきた同軸伝送の信頼性をベースに、現代の高解像度化するデジタルシネマやライブ配信の要求に応えるべく最適化された存在です。レンタルという形で本製品を導入することは、単発の大型プロジェクトや、予期せぬトラブルに備えたバックアップ回線の確保として、映像技術者にとって最も合理的かつ安全な選択肢となります。

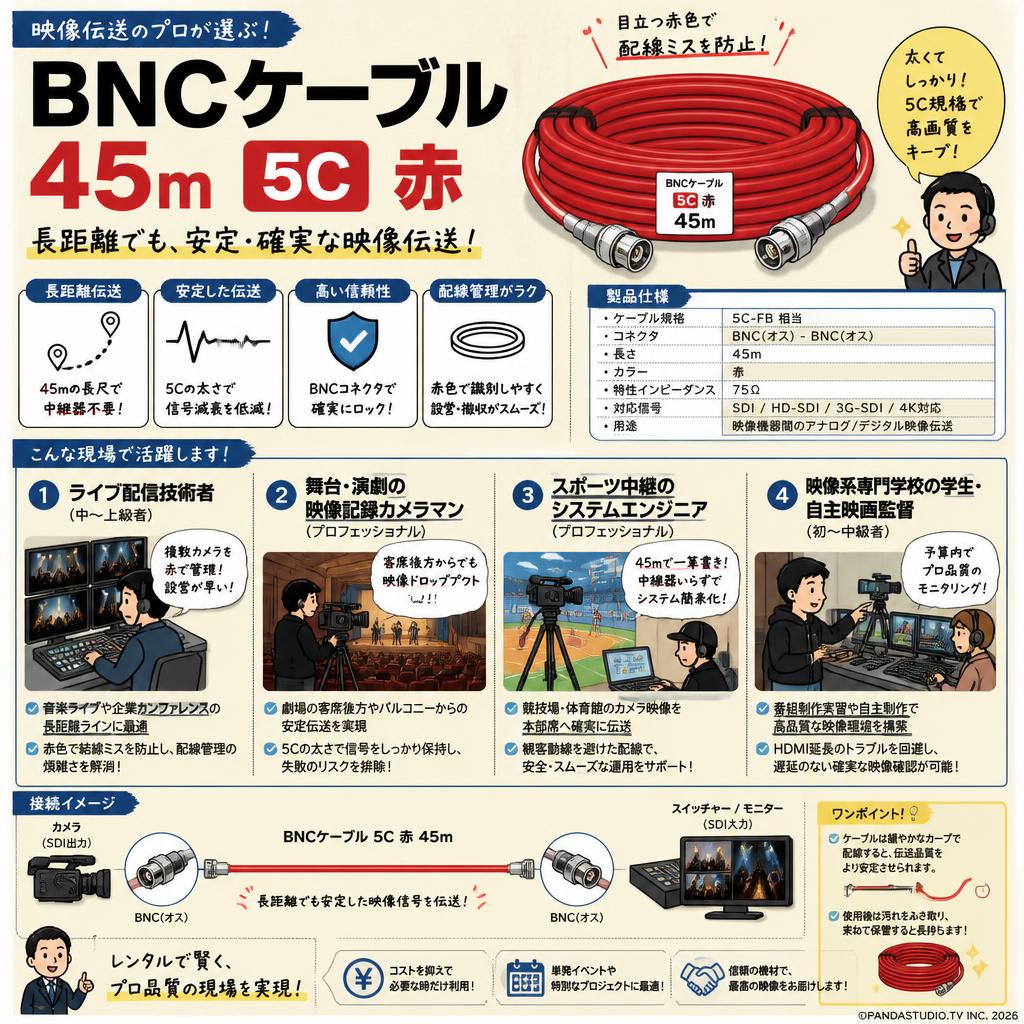

• ライブ配信技術者（中〜上級者）

  音楽ライブや企業カンファレンスなど、失敗の許されない生放送を担当する技術者。単発の大型イベント向けに機材を拡張する際、スイッチャーと固定カメラを結ぶ長距離ラインとしてレンタルを利用します。複数台のカメラを運用する中で、赤いケーブルを使うことで結線ミスを防ぎ、設営・撤収時の配線管理の煩雑さを解消します。

• 舞台・演劇の映像記録カメラマン（プロフェッショナル）

  劇場の客席後方やバルコニー席など、舞台から離れた位置にカメラを構える撮影業者。週末の公演期間のみの機材手配として本製品をレンタルします。客席を這わせる長距離配線において、5Cの太さによる信号の安定性が求められ、映像のドロップアウトという致命的なリスクを物理的に排除できます。

• スポーツ中継のシステムエンジニア（プロフェッショナル）

  屋外の競技場や体育館で、コートサイドのカメラ映像を本部席へ伝送するエンジニア。シーズン中の特定試合でのみ長尺ケーブルが必要になるケースでレンタルを活用します。観客動線を避けて壁際や天井付近を迂回させるため、45mという長さが中継器なしでの一筆書き配線を可能にし、システムの簡素化に貢献します。

• 映像系専門学校の学生・自主映画監督（初〜中級者）

  スタジオでの本格的な番組制作実習や、複数台のモニターを配置した撮影現場を仕切るディレクター。卒業制作などの特別なプロジェクト期間中のみ高品質なケーブルをレンタルします。限られた予算の中で、映像の遅延なくディレクターモニターへ信号を送る必要があり、安価なHDMIの延長トラブルを避けて確実なモニタリング環境を構築できます。

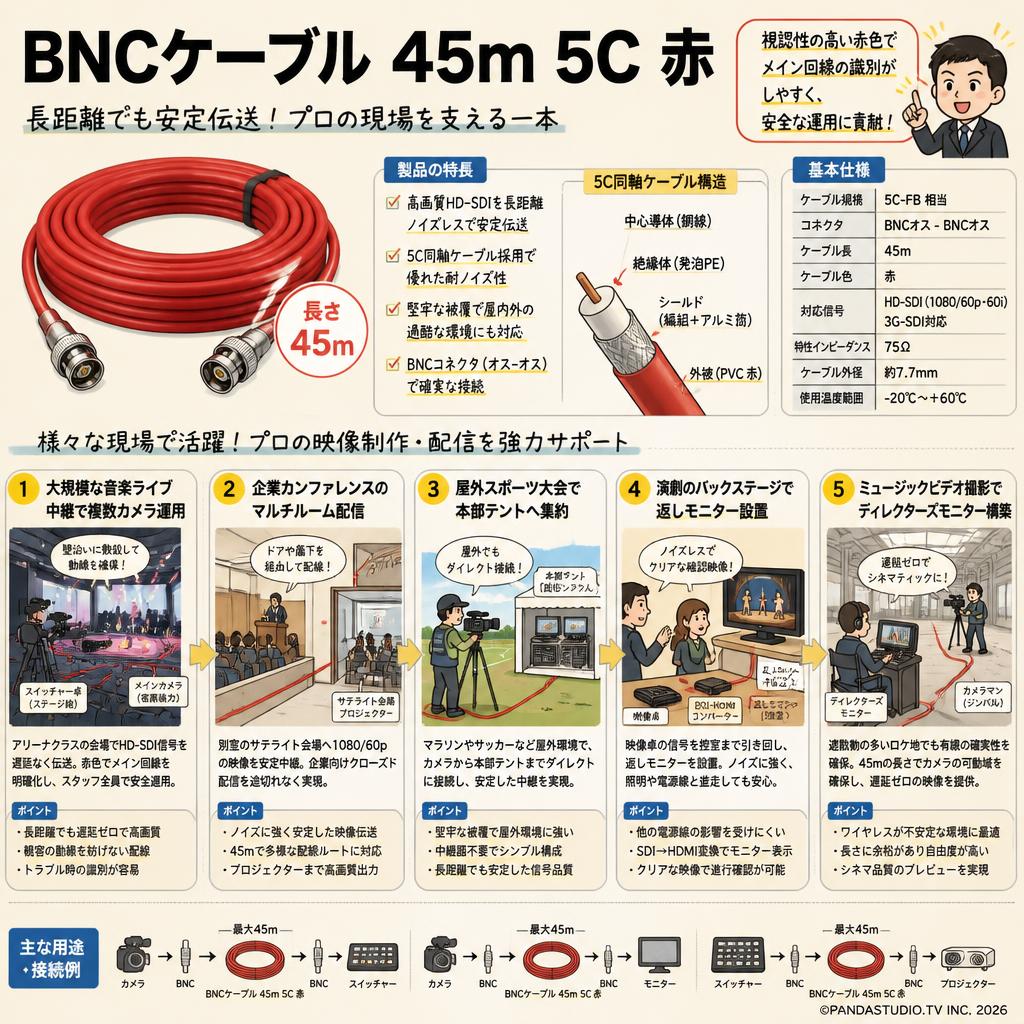

• 大規模な音楽ライブ中継で複数カメラを運用する際におすすめのケーブル

  アリーナクラスのコンサート会場にて、ステージ袖のスイッチャー卓から客席後方のFOH（PA席）付近に設置したメインカメラまで映像を伝送するシーン。HD-SDI（1080/60i）の信号を遅延なく送るため、ケーブルを観客の動線を避けて壁沿いに敷設します。赤色の視認性を活かし、メイン回線であることをスタッフ全員で共有し、安全な運用を実現します。

• 企業カンファレンスのマルチルーム配信を安定させるための機材

  ホテルの大宴会場で、メイン会場の登壇者映像を別室のサテライト会場にある大型プロジェクターへ中継するシーン。1080/60pのプログレッシブ信号を伝送するため、ノイズに強い5Cケーブルを使用します。ドアの隙間や廊下を経由する45mの配線ルートを確保し、映像の途切れがない安定した企業向けクローズド配信を完遂します。

• 屋外スポーツ大会で本部テントへ映像を集約するのに最適な一本

  マラソン大会やサッカーの試合において、フィールドレベルにいるカメラマンの映像を数十メートル離れた本部テントの配信システムへ送るシーン。屋外の過酷な環境下でも、5Cの堅牢な被覆がケーブルを保護します。中継器用の電源をフィールド途中で確保する必要がなく、カメラからスイッチャーまでダイレクトに接続したスポーツ中継映像を出力します。

• 演劇のバックステージで出演者用確認モニターを設置する際におすすめ

  劇場の舞台裏において、ステージ上の進行状況を控室の役者やスタッフが確認するための「返しモニター」を設置するシーン。SDI-HDMIコンバーターと組み合わせて使用し、映像卓からの信号を控室まで引き回します。照明ケーブルなど他の電源線と並走してもノイズの影響を受けにくく、ノイズレスでクリアな確認用映像を常時表示させます。

• ミュージックビデオ撮影でディレクターズモニターを構築するための機材

  広大な廃工場や屋外ロケ地でのMV撮影において、カメラマンがジンバルを持って動き回る一方、監督が離れた安全な場所で映像をチェックするシーン。ワイヤレス伝送の電波が届きにくい遮蔽物の多い環境で、有線の確実性を選択します。45mの長さを活かしてカメラの可動域を確保しつつ、遅延ゼロのシネマティックなプレビュー映像を監督に提供します。

• 3Cケーブルと比較して圧倒的な低減衰を実現する5C相当の太さ

  本製品は、一般的な細径ケーブル（3C-2Vや3C-FBなど）と比較して、長距離伝送時の信号減衰が極めて少ない点が最大の優位性です。例えば3C-FBが3G-SDI信号を安定して送れる限界が約30〜40mであるのに対し、本製品のような5Cクラスの同軸ケーブルは、同規格の信号を約70〜90mまで減衰を抑えて伝送可能です。45mという距離において、マージンを十分に確保したエラーフリーの伝送を実現します。

• 黒色ケーブルが乱立する現場で誤認を防ぐ「赤色」のカラーシース

  カナレ電気製などの一般的なBNCケーブルの多くは黒色を採用していますが、本製品はシース（外被）全体が赤色で成型されています。複数台のカメラを運用する現場において、例えば「カメラ1は黒、カメラ2は赤」と物理的に色分けすることで、暗いステージ袖や入り組んだ配線ダクト内でも、特定のラインを瞬時に目視確認できます。これにより、トラブル時のライントレース時間が競合製品使用時と比べて大幅に短縮されます。

• 光伝送システムよりもシンプルで電源不要のパッシブな接続性

  45mを超える長距離伝送では、光ファイバーケーブルやSDIリピーター（増幅器）を使用する選択肢もありますが、これらは送受信機に別途AC電源やVマウントバッテリーが必要になります。本製品は純粋な銅線による同軸ケーブルであるため、機器間の間に電源を一切必要としません。屋外の電源確保が難しいロケ地において、機材構成を最小限に抑え、設営の手間とシステム障害のポイントを減らすことができます。

• 使用頻度の低い長尺・特殊カラーだからこそ活きるレンタル運用

  45mという長さや赤色といった特殊な仕様のケーブルは、日常的なスタジオ撮影では持て余しやすく、購入しても保管スペースを圧迫します。レンタルサービスを利用すれば、必要なイベントの期間だけ導入でき、使用後のケーブルの清掃や巻き直しの手間も省けます。また、レンタル品は定期的に導通テストが実施されているため、自社保管で発生しがちな断線リスクを回避し、常に確実な機材を現場に投入できます。

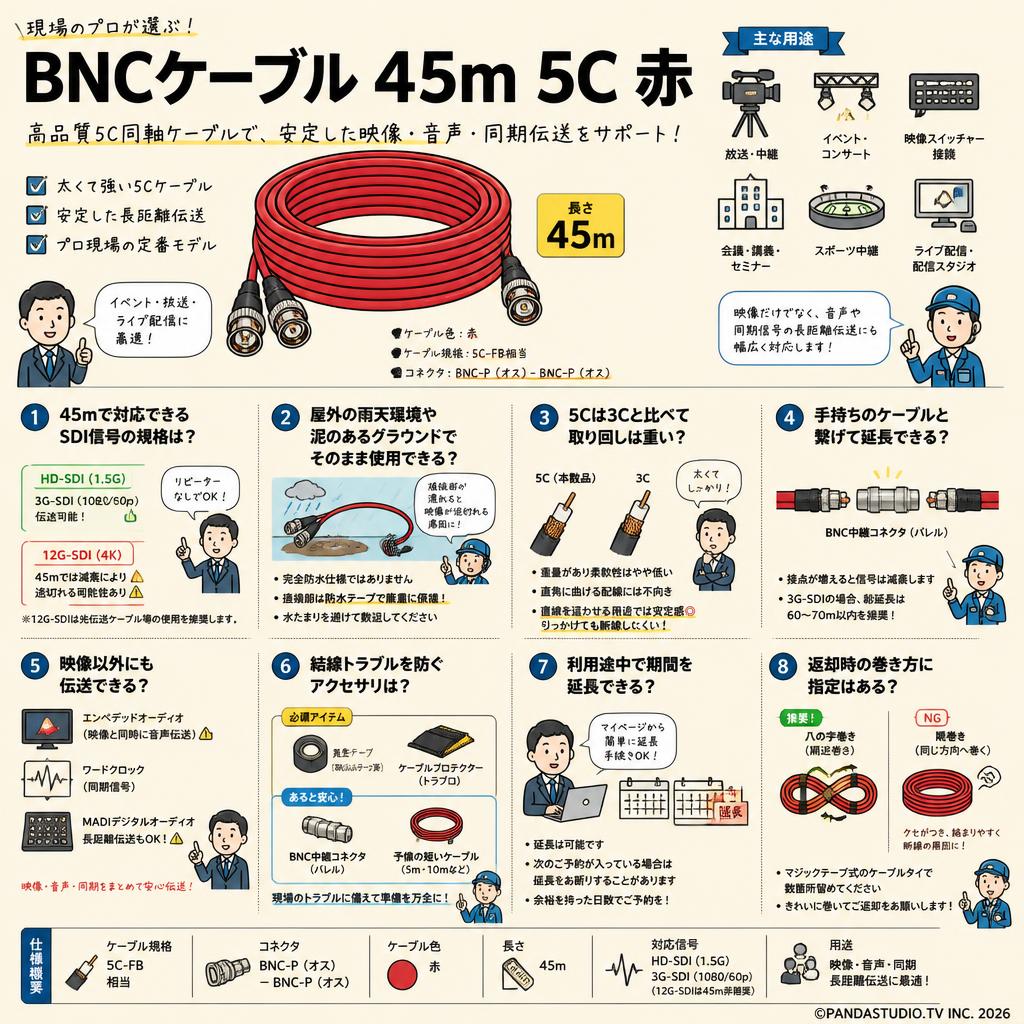

Q: BNCケーブル（5C）の45mで対応できるSDI信号の規格は何ですか？
A: HD-SDI（1.5G）および3G-SDI（1080/60p）の信号であれば、45mの距離でも減衰の許容範囲内であり、リピーターなしで安定して伝送可能です。ただし、4K映像を1本で送る12G-SDIの場合は、45mでは信号が減衰して映像が途切れる可能性が高いため、12G対応の専用光伝送ケーブル等のご利用を推奨します。

Q: 屋外の雨天環境や泥のあるグラウンドでそのまま使用できますか？
A: ケーブルの被覆自体は一般的な耐候性を備えていますが、完全防水仕様ではないため、両端のBNCコネクタ接合部が水に濡れるとショートやサビの原因となり映像が途切れます。屋外使用時は、接続部分を自己融着テープやビニールテープで厳重に防水保護し、水たまりを避けて敷設してください。

Q: 5Cのケーブルは3Cのケーブルと比べて取り回しは重いですか？
A: はい、5Cケーブルは芯線とシールドが太いため、3Cケーブルと比較して重量があり、柔軟性もやや低くなります。狭い角を直角に曲げるような配線には不向きですが、直線距離を這わせる用途ではその重さが逆に安定感を生み、足で引っかけた際にも断線しにくいメリットがあります。

Q: レンタルしたケーブルが現場で届かなかった場合、手持ちのケーブルと繋げられますか？
A: はい、BNCの中継コネクタ（バレル）を別途ご用意いただければ、お手持ちのBNCケーブルとジョイントして延長することが可能です。ただし、接点が増えるごとに信号は減衰するため、3G-SDI信号を送る場合は総延長が60m〜70mを超えないようにシステムを設計してください。

Q: 映像信号だけでなく、音声信号（デジタルオーディオ）の伝送にも使えますか？
A: はい、SDI信号にはエンベデッドオーディオとして音声データも重畳されているため、映像と同時に音声も伝送されます。また、映像用途以外でも、ワードクロック（同期信号）やMADI規格のデジタルオーディオ信号を長距離伝送するための同軸ケーブルとしても問題なくご使用いただけます。

Q: 現場での結線トラブルを防ぐために、別途用意すべきアクセサリはありますか？
A: ケーブルを床に固定し、歩行者の転倒や断線を防ぐための「養生テープ（布ガムテープ等）」や「ケーブルプロテクター（トラプロ）」は必須です。また、万が一の長力不足に備えて、BNC中継コネクタと予備の短いBNCケーブル（5mや10mなど）を一緒に用意しておくと安心です。

Q: レンタル期間中にイベントの撤収が遅れた場合、利用途中で期間を延長できますか？
A: はい、レンタル期間の延長は可能です。マイページから延長手続きを行っていただくことで、引き続き機材をご利用いただけます。ただし、次のご予約がすでに入っている場合は延長をお断りすることがありますので、スケジュールが変更になる可能性がある場合は、あらかじめ余裕を持った日数でご予約ください。

Q: 返却する際、ケーブルの巻き方に指定はありますか？（八の字巻き等）
A: ケーブル内部の断線やねじれを防ぐため、可能な限り「八の字巻き（順逆巻き）」で束ねてご返却をお願いいたします。順巻き（同じ方向への巻き）を繰り返すと、ケーブルに強い癖がつき、次回の現場で敷設する際に絡まりやすくなります。マジックテープ式のケーブルタイで数箇所留めていただくと梱包がスムーズです。

• カナレ BNCケーブル 50m 5C 黒...
  業界標準のカナレ製で、色分けが不要な単一回線の敷設を好む保守的な現場向け
• BNCケーブル 30m 3C 黒...
  伝送距離が短くても問題なく、取り回しの軽さや荷物の軽量化を優先するワンマンオペレーター向け
• Blackmagic Micro Converter SDI to HDMI 3G...
  長距離伝送したSDI信号を現場の一般的なHDMIモニターで受信・確認したい用途向け
• 光ファイバーケーブル 50m (OpticalCON)...
  45m以上の距離で4K/12G-SDI信号を減衰ゼロで伝送したいハイエンドなシネマ制作向け
• Hollyland Cosmo C1...
  物理的なケーブル敷設が不可能な環境で、無線によるSDI映像伝送を必要とする機動力重視の現場向け
