映像制作現場における確実な信号伝送の重要性

「BNCケーブル 5m 3C 赤」は、プロフェッショナルな映像制作やライブ配信の現場において、カメラとスイッチャー、あるいはモニター間を確実につなぐための基幹となる伝送用同軸ケーブルです。映像信号はデジタル化が進む現代においても、物理的な接続の信頼性がシステムの安定性を左右します。本製品は、映像業界で標準的に用いられるBNCコネクタを採用しており、抜け防止のロック機構により、運用中の不意な切断リスクを極限まで低減します。単なる線材ではなく、現場のトラブルを未然に防ぎ、クリエイターがコンテンツ制作に集中できる環境を構築するための重要なインフラとして機能します。

なぜ「3C」というケーブル径が選ばれるのか？

現場の機動力を左右する要素として、ケーブルの太さと柔軟性は非常に重要です。本製品に採用されている「3C」という規格は、より太い5C規格と比較して圧倒的なしなやかさを持っています。この柔軟な設計思想により、狭いスタジオ内や複雑な配線ルートでも容易に取り回すことが可能となり、設営および撤収時の作業負担を大幅に軽減します。特に、カメラマンが移動しながら撮影する用途や、機材が密集するラック裏での結線において、この3Cの特性が最大限に活かされ、ストレスのないオペレーションを実現します。

視認性を高める「赤色」がもたらす運用上のメリット

プロの現場では、黒色のケーブルが乱立することが常ですが、本製品はあえて鮮やかな「赤色」の被覆を採用しています。この設計は、マルチカメラ収録や複雑なシステム構築時における誤配線を防ぐという明確な目的を持っています。例えば、「カメラ1の映像ラインは赤」といったルールを設けることで、トラブル発生時のトレースバックが瞬時に行えるようになります。視覚的な識別性を高めることは、限られた時間で確実なセットアップが求められる現場において、ヒューマンエラーを物理的に排除する効果的なアプローチとなります。

5メートルという長さが提供する絶妙な距離感

ケーブルの長さは、短すぎれば届かず、長すぎれば余剰分がノイズの原因や足元の危険を生むため、適切な選択が求められます。5メートルという長さは、一般的な小規模スタジオでのカメラからフロアボックスまでの接続や、中継卓周辺でのモニター配線において、最も汎用性が高く「ちょうど良い」距離をカバーします。無駄なとぐろを巻くことなくスッキリと配線できるため、現場の安全性を確保しつつ、信号の減衰も最小限に抑えることができる、実用性に優れた長さ設定と言えます。

プロフェッショナルな現場を支える堅牢なコネクタ構造

映像信号を損失なく伝達するためには、ケーブル本体だけでなくコネクタ部分の品質が不可欠です。本製品のBNCコネクタは、75オームのインピーダンス特性を正確に維持するよう精密に設計されており、SDI信号などの高周波帯域においても反射や減衰を抑えたピュアな信号伝送を約束します。また、頻繁な抜き差しに耐えうる堅牢な金属シェルを採用しており、過酷な使用環境下でも接点の劣化を防ぎます。これらの技術的アイデンティティが融合することで、いかなる現場でも揺るぎない信頼性を提供する一本として完成しています。

• ライブ配信のテクニカルディレクター

  ワンオペレーションで複数台のカメラとスイッチャーを管理する配信現場に最適です。週末の音楽ライブ配信など、短期間のイベントで機材をレンタルする際、赤色のケーブルを特定カメラ専用に割り当てることで、トラブル時の接続確認にかかる時間を大幅に短縮し、ワンマンでのパニックを防ぎます。

• 小規模スタジオの設営アシスタント

  限られたスペースで出演者やスタッフが頻繁に行き交うトーク番組収録などの現場で活躍します。一時的なサブカメラ追加のためにレンタルを利用する際、3Cの柔らかいケーブルであれば床面や壁沿いに沿わせてテープで固定しやすく、足元の引っ掛けによる放送事故や怪我のリスクを未然に回避できます。

• 展示会ブースの映像システム構築担当者

  数日間の展示会で、サイネージ用モニターと裏の再生機を接続する用途に向いています。会期中のみのスポット利用としてレンタルすることで、自社で保管する手間を省けます。また、5mという長さは壁面パネル裏の配線にちょうど良く、余ったケーブルが邪魔になってブース内の美観を損ねる問題を解決します。

• 映像系専門学校の機材管理教員

  学生の合同実習や卒業制作など、多数の班が同時に機材を使用する教育現場にフィットします。実習期間中のみ不足分をレンタルで補う際、赤いケーブルを特定の信号ライン（例：リターン映像用）としてルール化することで、学生の誤配線を防ぎ、限られた授業時間をトラブルシューティングに奪われるのを防ぎます。

• 音楽ライブ配信で複数台のカメラをスイッチャーへ接続する際の確実な信号伝送

  薄暗いライブハウスでのマルチカメラ配信において、ステージ上のメインカメラから手元のビデオスィッチャーへ1080/60pのHD-SDI信号を送るシーンです。赤色のケーブルを用いることで、暗所でもメイン映像のラインが一目で判別でき、安定したスイッチングによる高品質な配信映像を視聴者に届けることができます。

• 企業カンファレンスの特設ステージでプロジェクターへ映像を送出するための配線

  ホテルの宴会場に仮設された企業セミナーにおいて、演台横のPC出力から映像分配器を経由し、天吊りプロジェクターへ映像を送出する環境です。5mという長さを活かしてトラスに沿わせた配線を行い、抜け防止のBNCコネクタで確実にロックすることで、プレゼン中の映像途絶という致命的なミスを防ぎます。

• スタジオでの番組収録において一時的に追加したサブカメラの取り回し

  レギュラー番組の収録にゲストが追加され、急遽ハンディカメラを1台増設するシーンです。3C規格の細くてしなやかな特性を活かし、カメラマンの動きに合わせて床を這わせるように配線します。これにより、被写体の動きに追従したダイナミックなアングルの映像を、ノイズレスで収録することが可能になります。

• スポーツ中継の現場で中継車から各モニターへ映像を分配する際の色分け管理

  屋外のスポーツスタジアムで、中継車から実況席やディレクター席の確認用モニターへリターン映像を分配するシーンです。黒いケーブルが密集する配線ピットの中で、赤色ケーブルを「実況用モニター専用」として敷設することで、設営・撤収時の作業効率を上げ、クライアントへ迅速に放送波を納品する体制を整えます。

• 展示会のブース設営でデジタルサイネージへ安定した映像を供給する環境構築

  大規模展示会において、ブース壁面に埋め込まれた縦型モニターへ、バックヤードのメディアプレーヤーからループ映像を供給するシーンです。HDMIではなくBNCを利用し、5mの距離をノイズの干渉なく伝送することで、3日間連続稼働でもブラックアウトしない安定したPR映像の再生を実現します。

5Cケーブルと比較して圧倒的に取り回しが良い3Cの外径サイズ

一般的な5Cケーブル（外径約7.7mm）に比べ、本製品の3Cケーブルは外径約5.5mmと細く、重量も軽量です。この物理的な差により、曲げ半径を小さく取ることができ、機材ラックの裏側や入り組んだスタジオのセット内でもストレスなく這わせることが可能です。硬いケーブルによる機材の引っ張りやコネクタへの負荷を大幅に軽減します。

黒色ケーブル群の中で一瞬で識別できる赤色被覆

標準的な黒色同軸ケーブルが多数使用される現場において、本製品の「赤色」のケーブル被覆は極めて高い視認性を発揮します。特定のカメララインや重要なリターン映像のラインを赤色に統一することで、トラブルシューティング時のケーブル追跡にかかる時間を数分単位で短縮し、ダウンタイムを最小限に抑止します。

75Ωの正確なインピーダンスマッチングによる低損失伝送

映像伝送において致命的となる反射減衰量を抑えるため、ケーブル本体からBNCコネクタの接点に至るまで、映像用標準規格である75Ω（オーム）のインピーダンス特性が厳密に維持されています。これにより、5メートルの距離でも3G-SDIなどの高周波帯域の信号を、ジッターやデータ欠損を生じさせることなくクリアに伝送します。

メンテナンス済みの状態ですぐに使える短期レンタル提供

ケーブル類は使用を重ねるごとに断線リスクが高まりますが、レンタルであれば自社で予備を大量に抱える保管コストを削減できます。出荷前に導通テストやコネクタの清掃・点検が完了した状態で届くため、到着後すぐに現場で安心して使用可能です。1日限りのイベントや一時的なカメラ増設時に、無駄な経費をかけずに確実なインフラを構築できます。

Q: 3Cと5CのBNCケーブルの違いは何ですか？
A: 芯線の太さとケーブル外径が異なります。3Cは外径が約5.5mmと細くしなやかで、スタジオ内の取り回しや短距離の伝送に最適です。一方、5Cは太く硬いですが信号の減衰が少なく、長距離伝送に向いています。

Q: 5メートルの長さで3G-SDI信号は減衰せずに伝送できますか？
A: はい、伝送可能です。3Cケーブルの場合、3G-SDI（1080/60p）信号の最大伝送距離の目安は約50〜60メートル程度です。5メートルという短距離であれば、信号の減衰や品質劣化を気にすることなく安定してご使用いただけます。

Q: 複数のケーブルをレンタルした場合、現場でそれぞれを識別する方法はありますか？
A: 本製品はケーブル全体が赤色のため、黒色ケーブルとの識別は容易ですが、同製品を複数本使用する場合は、コネクタ付近に識別用のナンバリングテープやカラービニールテープを巻いて運用することをおすすめします。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、可能です。マイページから延長手続きを行っていただくことで、引き続きご利用いただけます。ただし、次の予約が入っている場合は延長をお断りすることがありますので、スケジュール変更が判明した時点でお早めにお手続きください。

Q: レンタルしたケーブルが現場で断線・破損してしまった場合はどうなりますか？
A: 通常の使用範囲内で発生した自然故障（経年劣化による断線など）であれば、修理費用はご請求いたしません。ただし、無理な引っ張りや重量物による踏みつけなど、明らかな過失による破損の場合は免責代金をご負担いただく場合がございます。

Q: 屋外の雨天環境でもそのまま使用できますか？
A: ケーブルの被覆自体は一定の耐候性を持ちますが、BNCコネクタ部分は防水仕様ではありません。雨天時の屋外で使用する場合は、コネクタの接続部分に自己融着テープや防水カバーを巻き、水分が侵入しないよう確実な養生を行ってください。

Q: 4K映像（12G-SDI）の伝送には対応していますか？
A: 本製品は一般的なHD-SDIや3G-SDIの伝送には十分対応しますが、12G-SDI（4K）の伝送には専用の高周波対応ケーブル（5.5CUHDなど）が推奨されます。5mの短距離であれば映る可能性もありますが、動作保証外となります。

Q: このケーブルは音声信号の伝送にも使用できますか？
A: はい、BNCコネクタを搭載したデジタルオーディオ機器（MADIやワードクロック信号など）の接続にも使用可能です。75Ωの同軸ケーブルですので、規格が一致する音声・同期信号の伝送インフラとしても問題なく機能します。

• BNCケーブル 5m 5C 黒...
  3Cより太く硬いが信号減衰に強いため、より高品質な伝送を求める固定配線の現場を好むユーザー向け
• BNCケーブル 5m 3C 青...
  性能は同一だが色が青色のため、赤色と組み合わせて「映像と音声」などの系統を色分けしたいユーザー向け
• BNCケーブル 10m 3C 赤...
  ケーブル長が倍の10mあり、中規模の会場でカメラからスイッチャーまでの距離が離れている環境に最適
• BNCケーブル 5m 3C 黒...
  一般的な黒色被覆のモデルで、ケーブルを目立たせたくない舞台上やフォーマルな撮影現場を好むユーザー向け
• HDMIケーブル 5m...
  BNC非対応の民生用カメラを使用する際向けだが、抜け止めロック機構がないため取り扱いには注意が必要

配信エンジニア (30代 男性) / マルチカメラ配線時の識別が容易に : 評価 ★★★★☆ 4.5

YouTubeのライブ配信現場でレンタルしました。黒いケーブルが密集するスイッチャー裏で、メインカメラのラインとしてこの赤色ケーブルを使用。万が一のトラブル時も一目でラインを追えるため、心理的な安心感が段違いです。3Cなので柔らかく、取り回しも非常にスムーズでした。ただ、コネクタのロックが少し硬く感じたので、撤収時は少し指の力が必要です。

イベント制作 (40代 男性) / 柔らかくて取り回しが良いが長距離には不向き : 評価 ★★★★☆ 4.0

展示会の特設ステージでモニターへの分配用に借りました。5mという長さはラック周辺の配線にちょうど良く、3Cの細さのおかげでケーブルダクトにもすっきりと収まりました。映像の乱れもなく安定して出力できました。ただし、会場の端まで引くような用途には短すぎるため、用途に合わせて10m以上の5Cケーブルと使い分けるのが無難です。

映像学校講師 (50代 女性) / 学生の実習用に最適だがコネクタの抜き差しにコツがいる : 評価 ★★★★☆ 4.0

学生のスタジオ収録実習のためにスポットでレンタルしました。「リターン映像は赤色」とルール化することで、初心者でも誤配線が激減し、授業がスムーズに進行しました。メンテナンスが行き届いており、断線などの不良もありませんでした。気になった点としては、ケーブル自体が細いため、学生が無理に引っ張って断線させないか少しヒヤヒヤしました。

必須アクセサリ

• BNC中継コネクタ (メス-メス)...
  手持ちのケーブルと連結して5m以上の長さに延長したい場合に必須
• ケーブルタイ (マジックテープ)...
  設営時や撤収時に柔らかい3Cケーブルを綺麗に束ねて保管するために併用

用途別のおすすめ

• Blackmagic Design Micro Converter SDI to HDMI 3G...
  SDI出力された映像を一般的なHDMIモニターに変換して表示させたい場合に追加
• 養生テープ (黒)...
  スタジオの床面にケーブルを這わせる際、足の引っ掛け防止として固定するために使用

代替・類似製品

• BNCケーブル 5m 5C 黒...
  取り回しよりも信号の減衰を極力抑えたい、固定配線重視の現場向けの上位モデル

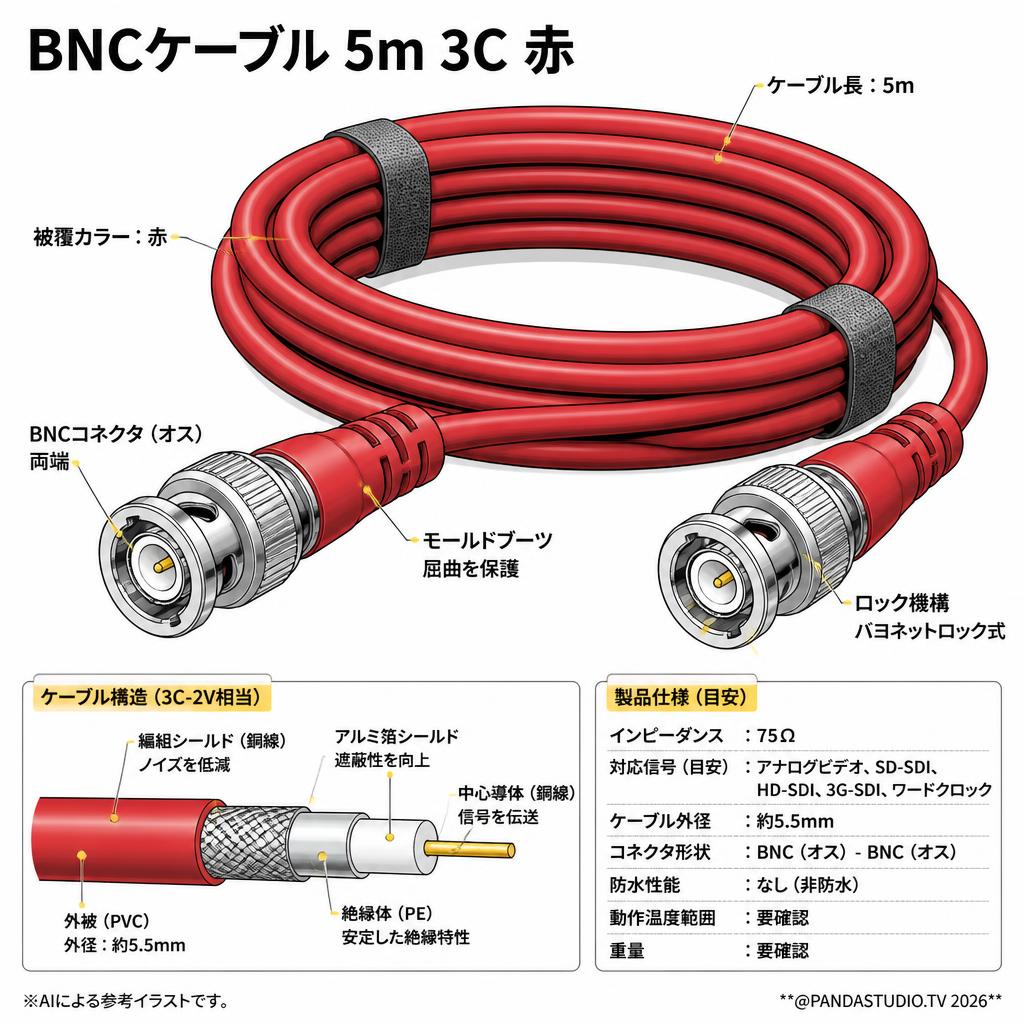

• ケーブル規格: 3C-2V（要確認）
• コネクタ形状: BNC（オス）- BNC（オス）
• インピーダンス: 75Ω
• ケーブル長: 5m
• ケーブル外径: 約5.5mm
• 被覆カラー: 赤（レッド）
• 対応信号（目安）: アナログビデオ、SD-SDI、HD-SDI、3G-SDI、ワードクロック
• 防水性能: なし（非防水）
• 動作温度範囲: 要確認
• 重量: 要確認
