Blackmagic Audio Monitor 12G 概要

Blackmagic Audio Monitor 12Gでは、コンパクトな1Uラックサイズで、最高品質のオーディオモニタリングが可能です。

超ワイドレンジスピーカーとパワフルなD級アンプを搭載したデュアル・サブウーファー・デザイン。

Blackmagic Audio Monitor 12Gは、オーディオおよびビデオモニタリングのソリューションとして設計されており、60pまでの12G-SDI入力、バランスXLRアナログオーディオ、バランスAES/EBUデジタルオーディオ、民生用のHiFiオーディオ入力を搭載しています。

エレガントなデザインのフロントパネルには、大型の高輝度マルチカラーのVU、PPM、ラウドネスオーディオメーター、さらにビデオソースのモニタリング用のLCDスクリーンを搭載。

また、HDMI 4K出力もサポートされているため、テレビに接続して大画面でSDIソースのビデオモニタリングが可能です。

Blackmagic Audio Monitor 12G 特徴

どこでもモニタリング可能！

Blackmagic Audio Monitor 12Gを使用すれば、最高品質のオーディオおよびビデオモニタリングを必要な場所で簡単に行えます。中継車のラックに設置すると、デッキ、ビデオサーバー、ライブの送信信号のオーディオをモニタリングできます。

ボタンを押すだけで、SDI入力のステレオペアの切り替えが可能なため、他言語トラックのモニタリングに便利です。コンパクトなため、フライアウェイキットや中継車など、狭い場所での使用に最適です。

あるいは、編集やオーディオのポストプロダクションスタジオなど、オーディオの品質に精密性が求められる場所にも必須の製品です！

小型でも大音量！

Blackmagic Audio Monitor 12Gは、広域で滑らかな周波数特性曲線を描き、クリアな高音とパワフルでディープな低音を再現するために、最新のオーディオ解析技術を用いて設計されています。

素晴らしい音質の音楽、極めてクリアなボイストラック、すべてのディテールを含むエフェクトトラックが得られます！

Blackmagic Audio Monitor 12Gは、パワフルで大音量なため、冷却ファンの騒音がする放送機材室などの騒々しい環境でも十分に聞き取れます。

正確な測定

フロントパネルには2つの大きくて明るいオーディオレベルメーターが搭載されており、マルチカラーのRGB LEDで各段階を表示します。VU、PPM、ラウドネススケールから選択でき、EBUまたはBBCメーターで切り替え可能です。

メーターの目盛りは細かいため、選択したスケールに応じて、-45から+3dB、-12から+12、0から7まで、広いダイナミックレンジでモニタリングできます。さらに、LKFS（Loudness, K-weighted, relative to Full Scale）規格を使用してラウドネスを測定し、テレビ放送やビデオの納品用にレベルをノーマライズできます。

オーディオレベルメーターは明るくて読みやすく、環境の明暗に左右されずに読み取ることができます。

機械加工デザイン アルミ削り出しデザインで振動音ゼロ！

機械加工の筐体は、見栄えが良いだけではなく極めて堅牢です。

この魅力的で丈夫な筐体は、振動やがたつきのない、より良い音質のためには不可欠です。エレガントなフロントパネルには、オーディオレベルメーター、LCDビデオモニター、信頼性の高い無段階式の調整ノブが搭載されているため、ボリューム調整時にオーディオ劣化やクリックノイズが発生することはありません。

オーディオペア、左/右チャンネルのソロ、ミュート、入力の選択には、フロントパネルの発光キーパッドを使用します。また、ヘッドフォンジャックを使用すれば、静かにモニタリングすることもできます。

最先端の12G-SDI

Blackmagic Audio Monitor 12Gは、あらゆる一般的なSD/HD/Ultra HDビデオフォーマットに対応しています。

また、12G-SDI入力およびHDMI 2.0出力は、高解像度Ultra HDモニタリングをサポートしています。最先端の12G-SDIテクノロジーは通常のHD-SDIの48倍の速度であるため、1本のケーブルで2160p60までの解像度とフレームレートで作業できます。

Ultra HDテレビやプロジェクターをHDMIで接続すれば、12G-SDI入力の16チャンネルのオーディオを、どのチャンネルでもモニタリングできます。

オーディオとビデオを両方接続

Blackmagic Audio Monitor 12Gは、あらゆるオーディオおよびビデオインターフェースに対応しており、あらゆる場所で使用できるモニタリングソリューションです。

バランスアナログXLRオーディオ、バランスAES/EBUオーディオ、民生用のHiFiオーディオ入力を搭載しているため、オーディオソースを簡単に接続できます。入力は、フロントパネルの入力ボタンで瞬時に切り替えられます。

12G-SDIビデオ入力およびHDMI 2.0ビデオ出力は、エンベデッドオーディオに対応しているので、最新の高解像度ビデオ機器を接続できます。

大画面テレビでモニタリング

SDIビデオ入力を扱っている場合、Blackmagic Audio Monitor 12GでSDIからHDMIへ変換すれば、大画面テレビやビデオプロジェクターでモニタリングできます。

Blackmagic Audio Monitor 12Gは、SD/HD/Ultra HDフォーマットを自動的に切り替えます。HDMI出力を使えば、1本のHDMIケーブルで高解像度Ultra HDでのモニタリングが可能です。

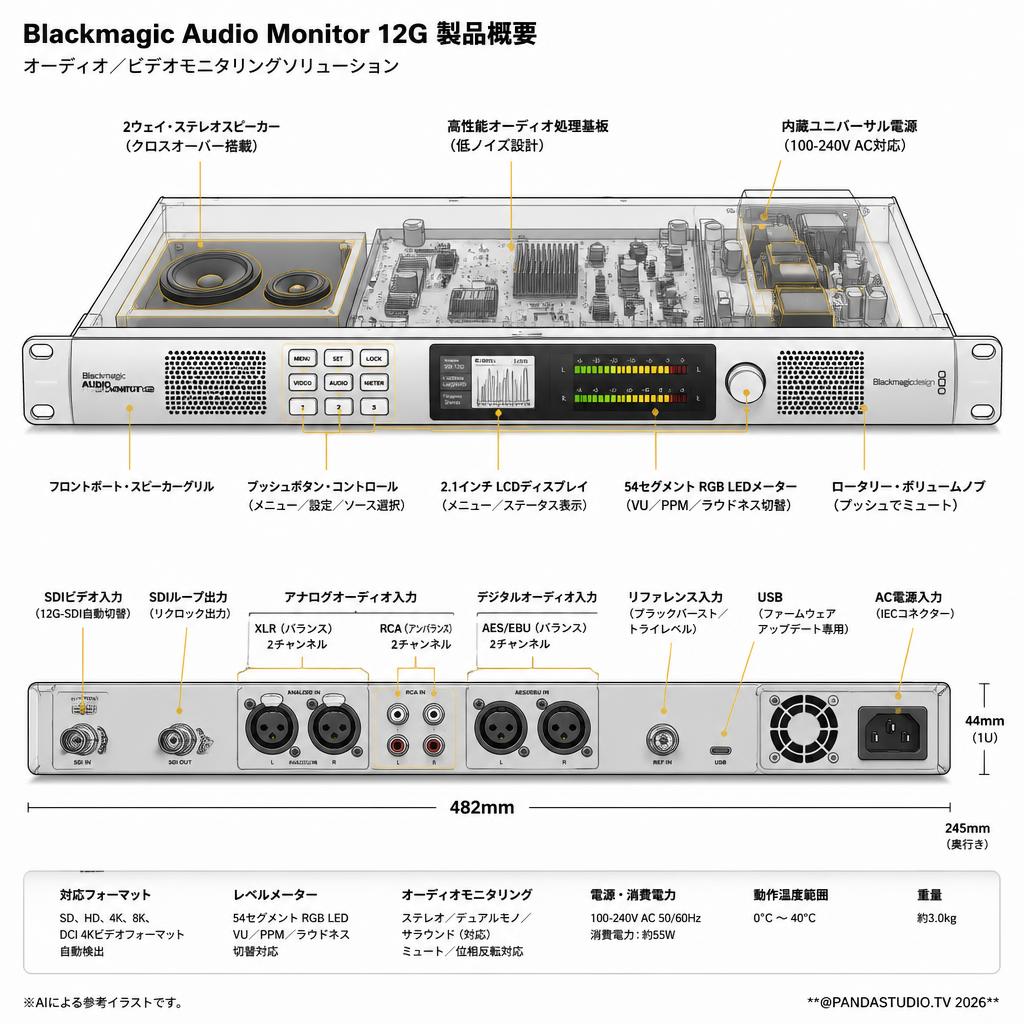

Blackmagic Audio Monitor 12G 仕様

接続

SDIビデオ入力：1　
SDIビデオ出力：ループ出力 x1
SDIレート：270Mb、1.5G、3G、6G、12G
HDMI2.0ビデオ出力：1　
対応マルチレート：SDIおよびHDMIはSD/HD/Ultra HD間で切換可能。
SDIビデオループ：10-bit リクロック x1（SD/HD/3G‑SDI/6G‑SDI/12G‑SDI）
アナログオーディオ入力：XLR x2 RCA HiFi x2
アナログオーディオ出力：6.5mm ヘッドフォンジャック x1
デジタルオーディオ入力：XLR x1
内蔵スピーカー：ステレオ2wayクロスオーバー、個別のステレオ・サブウーファー
AES/EBUオーディオ入力：2チャンネルのバランス110Ω AES/EBU（XLR端子）
SDIオーディオ入力：16チャンネルエンベデッド（SD/HD/Ultra HD 4K）
SDIオーディオ出力：16チャンネルエンベデッドオーディオループ出力
HDMIオーディオ出力：8チャンネルエンベデッド（SD/HD/4K）
イーサネット：1Gb/秒（コンフィギュレーションおよびファームウェアアップデート用）
コンピューターインターフェース：USB-C（コンフィギュレーションおよびファームウェアアップデート用）
メーター：RGB 27段階LEDメーター x2（VU、PPM、ラウドネスメーター）
モード：プッシュボタンインターフェースで、入力、チャンネル、左右のオーディオ、ミュートの選択。スクロールホイールで音量調整

フォーマット

SDビデオフォーマット
525i59.94 NTSC、625i50 PAL

HDビデオフォーマット
720p50、720p59.94、720p60、1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60、1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30、1080i50、1080i59.94、1080i60

2Kビデオフォーマット
2K DCI 23.98p、2K DCI 24p、2K DCI 25p、2K 23.98PsF、2K 24PsF、2K 25PsF

Ultra HDビデオフォーマット
2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50、2160p59.94、2160p60

4Kビデオフォーマット
4KDCIp23.98、4KDCIp24、4KDCIp25、4KDCIp29.97、4KDCIp30、4KDCIp50、4KDCIp59.94、4KDCIp60

SDI規格
SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 372M、SMPTE 424M、SMPTE 425M Level A/B、SMPTE 2081-1、SMPTE 2081-10、SMPTE 2082-1、SMPTE 2082-10

SDI自動切替
SD/HD/3G‑SDI Level AおよびB/6G‑SDI/12G‑SDIを自動選択

オーディオサンプリング
96 kHz、24 bit

ビデオサンプリング
4:2:2、4:4:4
