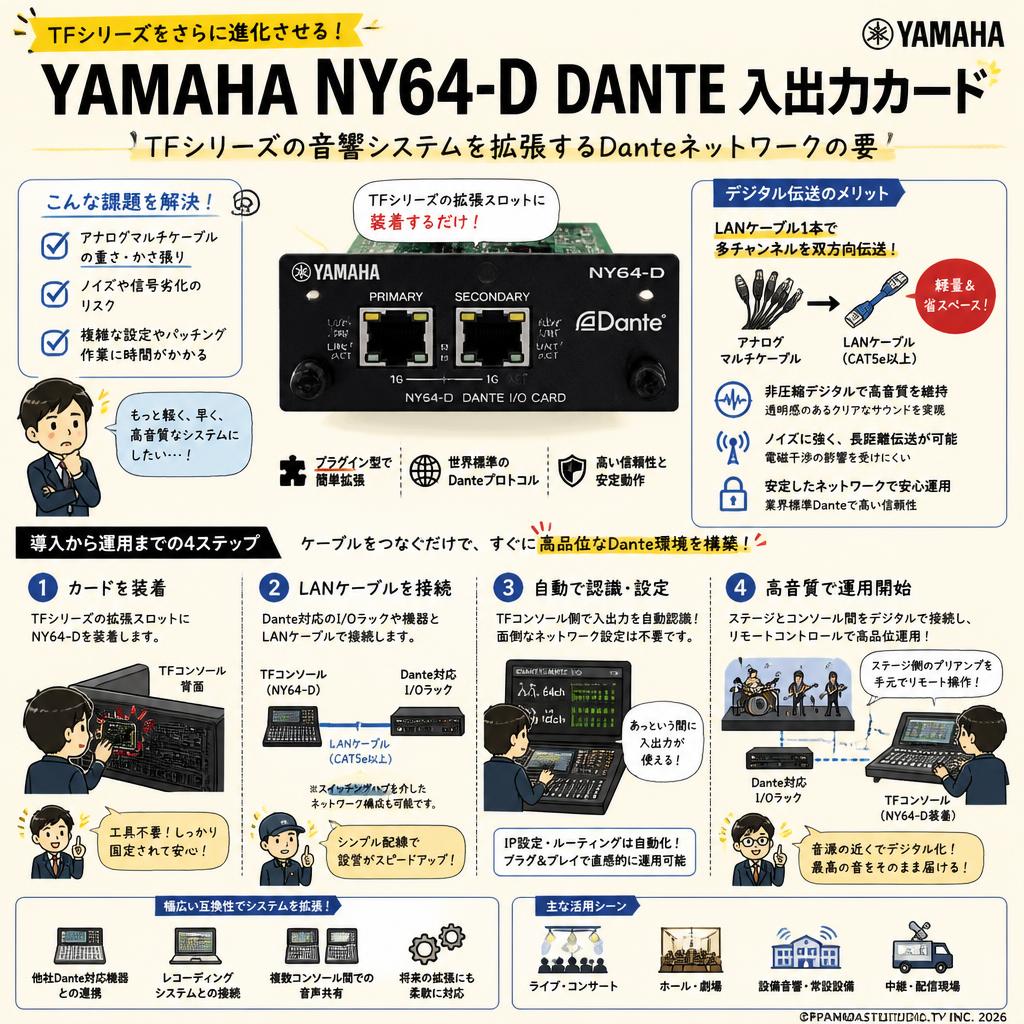

TFシリーズの音響システムを拡張するDanteネットワークの要

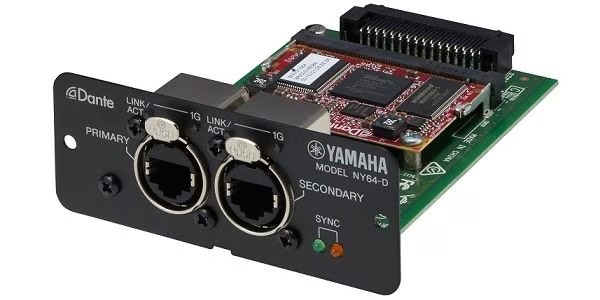

「YAMAHA NY64-D DANTE 入出力カード」は、ヤマハのデジタルミキシングコンソールTFシリーズ専用に設計されたオーディオネットワーク拡張カードです。このカードをコンソール背面の拡張スロットに装着することで、標準的なイーサネットケーブルを用いた多チャンネルのデジタル音声伝送が可能になります。従来のアナログマルチケーブルに依存していた重厚な配線システムから脱却し、軽量かつ柔軟なネットワークオーディオ環境への移行を支援するという明確な役割を担っています。

複雑なアナログ結線を解消するデジタル伝送の恩恵

大規模なイベントやライブステージにおいて、ステージ上の多数の入力ソースをミキサーへ送るための配線は、常に設営のボトルネックとなっていました。本製品は、非圧縮のデジタルオーディオ信号をLANケーブル1本で双方向に伝送できるアーキテクチャを採用しています。これにより、物理的なケーブルの重量や体積を大幅に削減できるだけでなく、アナログ伝送時に発生しやすいノイズの混入や信号の劣化を根本から防ぎ、クリアな音質を維持したまま長距離伝送を行うという課題を解決します。

プラグアンドプレイ思想に基づくセットアップの簡略化

音響現場では、限られた時間内での確実なシステム構築が求められます。本製品は、対応するI/Oラックと組み合わせることで、複雑なネットワーク設定やパッチング作業を自動化する設計思想が貫かれています。IPアドレスの割り当てやルーティングといったIT機器特有の専門的な設定を意識することなく、ケーブルを接続するだけでコンソール側から直感的に入出力を認識・制御できるため、オペレーターの負担を軽減し、リハーサルやサウンドチェックに多くの時間を割くことが可能になります。

ステージとミキシングコンソール間の高品位なシステム構築

単なる伝送経路のデジタル化にとどまらず、システム全体の音質と信頼性を向上させる点も本製品の重要なアイデンティティです。ステージ側に設置したI/Oラックの高品位なマイクプリアンプを、手元のコンソールからリモートコントロールする仕組みにより、アナログ信号の引き回しを最小限に抑え、音源の直近でデジタル化する理想的なシグナルフローを実現します。これにより、微細なニュアンスまで損なうことなくミキシングエンジニアに届けるという、プロフェッショナルな要求に応える設計となっています。

現代のプロフェッショナルな音響現場における標準化への対応

現在のプロオーディオ業界において、Audinate社が開発したDanteプロトコルは、事実上の業界標準として広く普及しています。本製品を導入することは、単にTFシリーズの入出力を増やすだけでなく、他社のDante対応機器やソフトウェアとのシームレスな統合への扉を開くことを意味します。録音システムへの分岐や、複数のコンソール間での音声共有など、将来的なシステムの拡張や変更に対しても柔軟に対応できる基盤を提供し、長期的な機材運用の価値を高める役割を果たします。

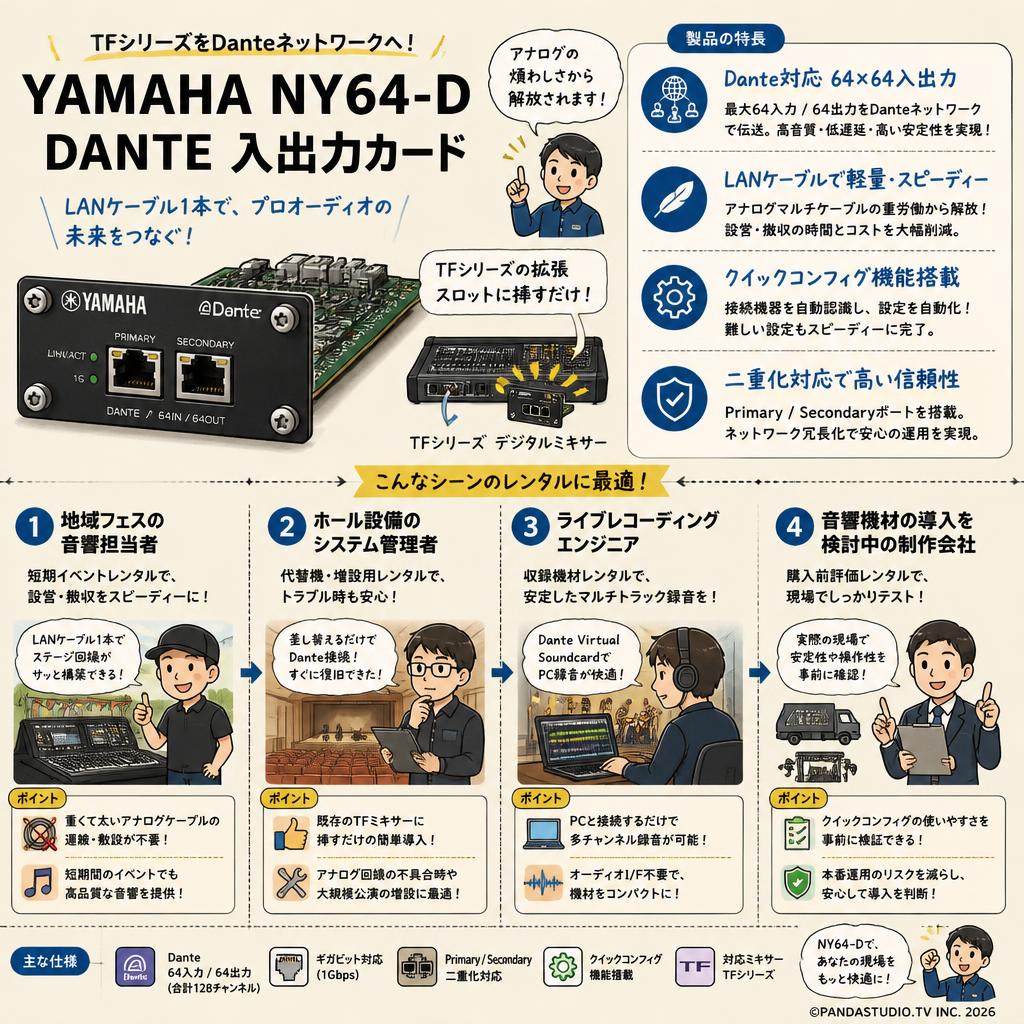

• 地域フェスの音響担当者

  市民祭りや野外音楽イベントの音響を担うPAエンジニア。年数回の大型イベントのために、一時的な多チャンネル伝送環境を必要とする「短期イベントレンタル」に最適です。重くて太いアナログマルチケーブルの運搬と敷設という物理的な重労働から解放され、LANケーブルによる軽量で迅速なステージ回線の構築を実現します。

• ホール設備のシステム管理者

  多目的ホールや文化会館のシステムを管理する技術スタッフ。既存のアナログ回線に不具合が生じた際のバックアップや、大規模公演時の回線増設を目的とした「代替機・増設用レンタル」に適合します。既存のTFシリーズミキサーの拡張スロットに挿すだけでDanteネットワークに接続でき、迅速なトラブルシューティングを可能にします。

• ライブレコーディングエンジニア

  バンドのライブ録音やコンサートの収録を専門とするレコーディングエンジニア。マルチトラック録音用のシステムを現場に持ち込む「収録機材レンタル」のシナリオに合致します。本製品を介してDanteバーチャルサウンドカードをインストールしたPCと接続することで、オーディオインターフェースを別途用意することなく、安定した多チャンネル録音環境を構築できます。

• 音響機材の導入を検討中の制作会社

  自社にTFシリーズとDante対応I/Oラックの導入を計画している制作会社の機材選定担当者。購入前に実際の現場で安定性や操作性を確認するための「購入前評価レンタル」に最適です。クイックコンフィグ機能による設定の自動化が自社のスタッフのスキルレベルで問題なく運用できるか、事前のテスト運用を通じて不安を払拭できます。

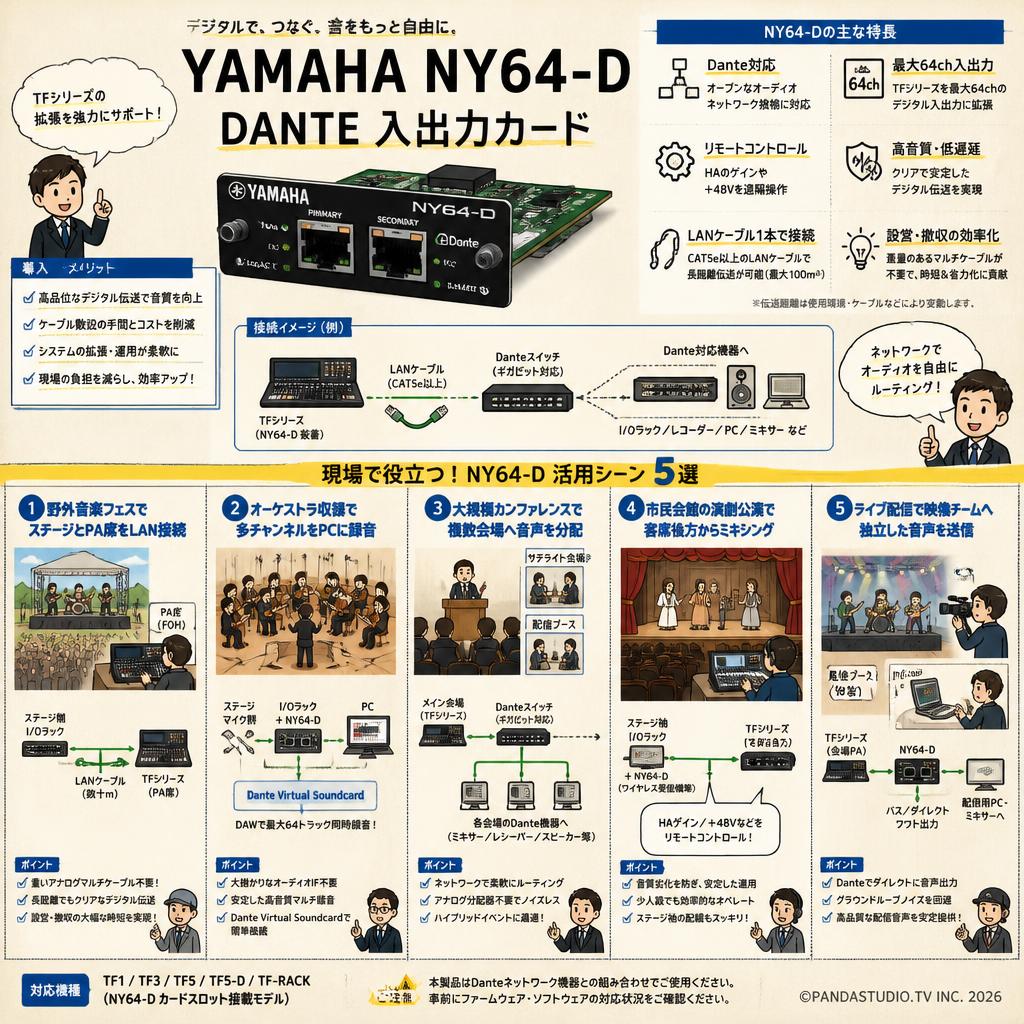

• 野外音楽フェスでステージとPA席をLANケーブルで繋ぐ効率的な設営

  屋外の特設ステージから数十メートル離れたFOH（PA席）まで、複数のバンドの入出力を伝送するシーン。TFシリーズに本製品を装着し、CAT5e以上のLANケーブル1本でTio1608-Dと接続します。重いアナログマルチケーブルの敷設が不要になり、設営・撤収の大幅な時短とクリアなデジタル伝送を実現します。

• オーケストラコンサートで多チャンネルのマルチトラック録音を行う環境構築

  クラシックコンサートのホール収録において、各楽器に立てた多数のマイクの音声をPCに録音するシーン。Dante Virtual Soundcardを導入したPCを本製品のネットワークに接続し、DAWソフトで最大64トラックの同時録音を設定します。大掛かりなオーディオインターフェースなしで、安定した高音質収録が可能になります。

• 企業の大規模カンファレンスで複数会場へ音声を分配するシステム構築

  メイン会場の講演音声を、別フロアのサテライト会場や配信ブースに分配するハイブリッドイベントのシーン。本製品のDanteネットワーク経由で、ネットワークスイッチを介して各会場のDante対応レシーバーやミキサーへ音声をルーティングします。アナログ分配器を使わず、ノイズレスで柔軟な音声共有が実現できます。

• 市民会館の演劇公演でステージ袖と客席後方からミキシングを行う運用

  演劇の現場で、メインのオペレートは客席後方のTFコンソールで行い、ステージ袖のワイヤレスマイク受信機などの音声をまとめるシーン。ステージ袖に設置したI/Oラックと本製品を接続し、HA（マイクプリ）のゲインをコンソール側からリモートコントロールします。音質劣化を防ぎつつ、少人数での効率的なオペレートが可能です。

• ライブハウスの配信イベントで映像チームへ独立した音声を送るセットアップ

  音楽ライブのインターネット配信において、会場のPAとは別に配信用のミックスを作成するシーン。本製品の出力ルーティング設定を活用し、配信用PCや別室のミキサーへDante経由でダイレクトアウトやバス出力を送ります。アナログ接続によるグラウンドループノイズのリスクを回避し、高品質な配信音声をクライアントに納品できます。

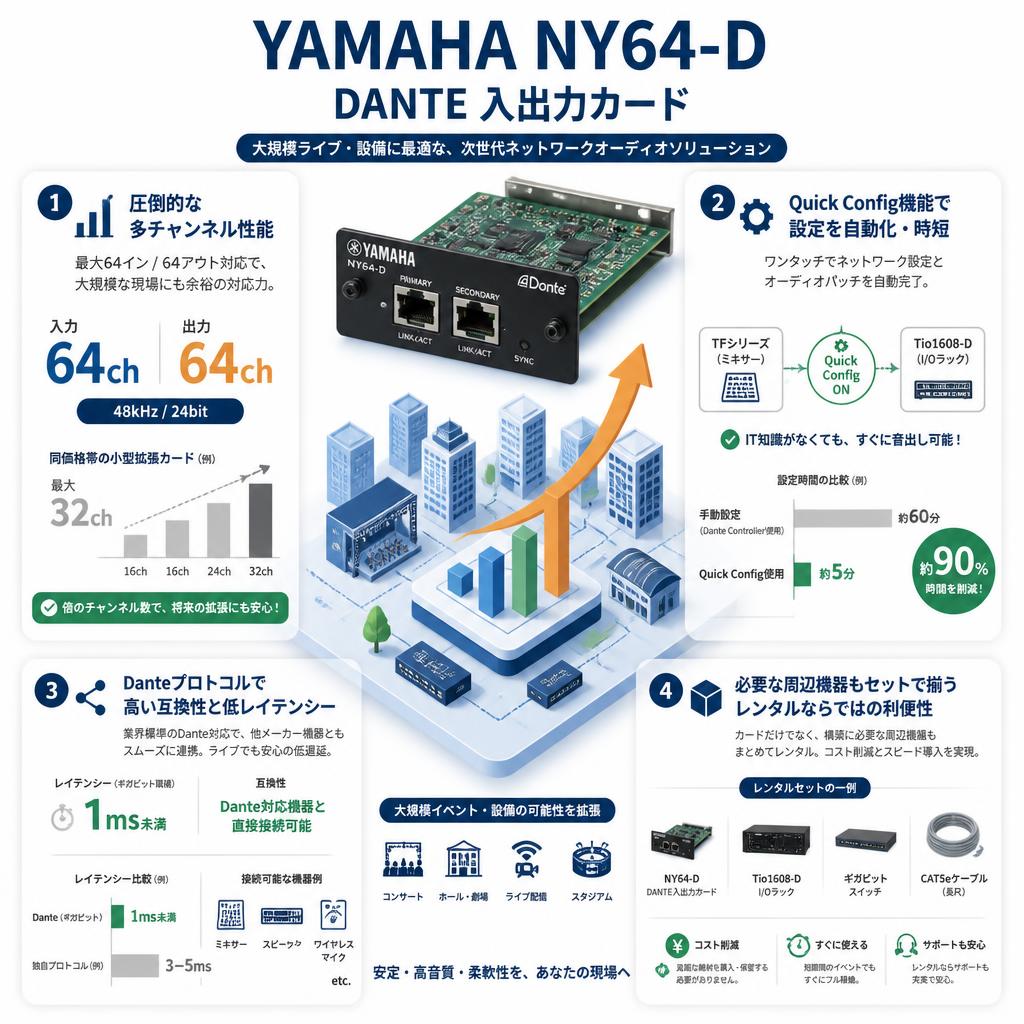

• 最大64イン/64アウトの圧倒的な多チャンネル伝送能力

  同価格帯の小型拡張カードが32ch対応に留まることが多い中、本製品は最大64チャンネルの入力および64チャンネルの出力（48kHz/24bit時）に対応しています。これにより、大規模なオーケストラや多数の出演者がいるライブイベントでも、回線数に余裕を持った柔軟なルーティングが可能であり、将来的なシステム拡張にも十分耐えうるスペックを誇ります。

• Quick Config機能による設定の自動化と時短

  他社のDanteネットワーク構築では、Dante Controllerソフトウェアを使用した複雑なパッチング作業が必須となる場合があります。しかし、本製品とTFシリーズ、およびTio1608-Dを組み合わせた場合、Quick Config機能をオンにするだけでネットワーク設定とオーディオパッチが自動的に完了します。IT知識に不安があるオペレーターでも即座に音出しが可能です。

• Danteプロトコルによる高い互換性と低レイテンシー

  独自の伝送規格を採用する競合製品（例：Roland REACシステム）と比較して、本製品は業界標準のDanteプロトコルを採用しています。これにより、他メーカーの豊富なDante対応機器と直接デジタル接続が可能です。また、ギガビットネットワーク上でのレイテンシーはミリ秒以下に抑えられ、ライブ現場での遅延の懸念を払拭します。

• 必要な周辺機器も合わせて揃うレンタルならではの利便性

  ネットワークオーディオの構築には、単にカードだけでなく、対応するI/Oラックや長尺のCAT5eケーブル、ネットワークスイッチが必要です。レンタルであれば、これら周辺機器をセットで調達できるため、年に数回のイベントのために高額なインフラを購入・保管するコストを削減し、短期間の利用でもすぐに完全なシステムを稼働させることができます。

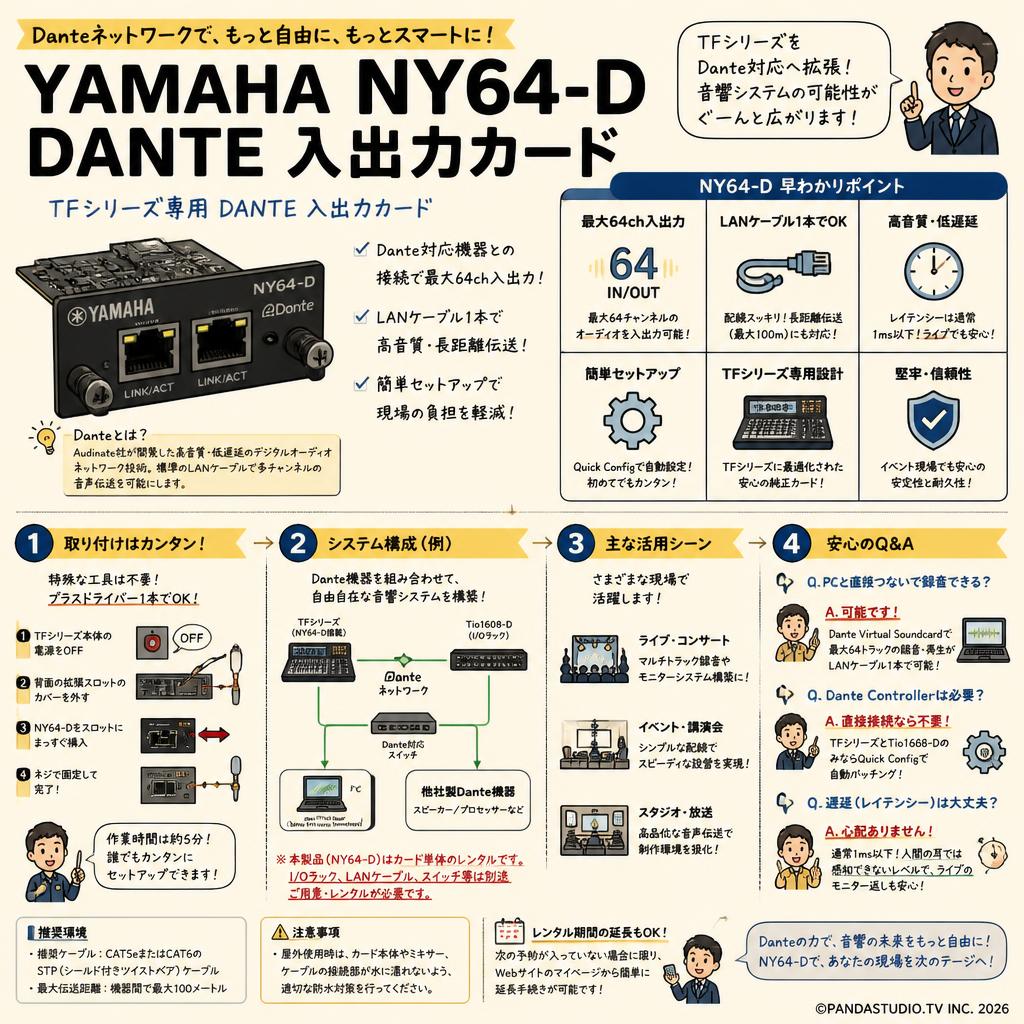

Q: 拡張カードの取り付けに専門知識や特殊な工具は必要ですか？
A: 特殊な工具は不要で、一般的なプラスドライバーのみで取り付け可能です。TFシリーズ本体の電源を切り、背面の拡張スロットのカバーを外して本製品を挿入し、ネジで固定するだけで物理的なセットアップは完了します。

Q: レンタルする際、LANケーブルやI/Oラックは付属していますか？
A: 本製品は「NY64-D入出力カード単体」のレンタルとなります。ネットワーク構築に必要なTio1608-D（I/Oラック）や長尺のLANケーブル、ネットワークスイッチは別途レンタルしていただく必要がありますので、構成に合わせて追加してください。

Q: ヤマハの他のミキサー（QLシリーズやCLシリーズ）でも使用できますか？
A: いいえ、本製品（NY64-D）はTFシリーズ専用に設計された拡張カードです。QLシリーズやCLシリーズ、LS9などのMini-YGDAIスロットには物理的およびシステム的に互換性がありません。それらの機種には「Dante-MY16-AUD2」などをご利用ください。

Q: PCと直接LANケーブルで繋いでマルチトラック録音はできますか？
A: はい、可能です。PC側にAudinate社の「Dante Virtual Soundcard」ソフトウェアをインストールすることで、最大64トラックの録音・再生がLANケーブル1本で行えます。別途オーディオインターフェースを用意する必要はありません。

Q: Dante Controllerソフトウェアは必ず使用する必要がありますか？
A: TFシリーズミキサーとTio1608-Dを直接接続する場合、ミキサー側の「Quick Config」機能を使用すれば、Dante Controllerを使わずに自動でパッチングが完了します。他社製Dante機器を混在させる場合のみ、Dante Controllerでの設定が必要です。

Q: 接続に使用するLANケーブルに指定のスペックはありますか？
A: Danteネットワークの安定した伝送のためには、CAT5e（エンハンスドカテゴリー5）またはCAT6のSTP（シールド付きツイストペア）ケーブルの使用が推奨されています。最大伝送距離は機器間で100メートルです。

Q: イベント利用途中でレンタル期間を延長できますか？
A: はい、次の予約が入っていない場合に限り、Webサイトのマイページからレンタルの延長手続きが可能です。ただし、屋外使用時はカード本体やミキサー、ケーブルの接続部が水に濡れないよう、適切な防水対策をお願いいたします。

Q: 既存のアナログマルチケーブルのシステムと比較して遅延（レイテンシー）は気になりませんか？
A: Danteネットワークのレイテンシーは通常1ミリ秒（0.001秒）以下に設定されており、人間の耳では感知できないレベルです。ライブコンサートのモニター返しなど、シビアなタイミングが求められる業務用途のシーンでも全く問題なく適しています。

• YAMAHA Dante-MY16-AUD2...
  TFシリーズ非対応だが、CL/QL以外の旧型YAMAHAミキサーをDante化したいユーザー向け
• Allen & Heath M-DANTE...
  iLiveやGLDシリーズ用で、Allen & Heath環境でDanteネットワークを構築する現場に必須
• Behringer X-DANTE...
  X32ミキサー専用カードで、より低予算でDanteシステムを導入したい小規模現場に最適
• Roland XI-DANTE...
  O.R.C.A搭載のRoland V-Mixer用で、REACシステムとDanteを相互接続したい用途に適合
• Soundcraft Dante Option Card...
  Siシリーズミキサー用で、Soundcraftの操作性を好むエンジニアのDante拡張に選ばれる

PAエンジニア (40代 男性) / 圧倒的な設営の時短。ただし他社機器との混在には知識が必要 : 評価 ★★★★☆ 4.0

音楽フェスの現場でTF5とTio1608-Dを繋ぐために導入しました。これまで数十キロあったアナログマルチケーブルがLANケーブル1本になり、設営と撤収の疲労が激減したのが最大のメリットです。音質もノイズレスで非常にクリア。ただし、Quick Configは同社製品同士なら完璧ですが、他メーカーのDanteマイクをネットワークに混ぜようとした際、Dante Controllerでのルーティング設定に少し手間取りました。

レコーディングエンジニア (30代 女性) / 安定したマルチ録音環境。PCのスペックには注意 : 評価 ★★★★★ 5.0

YouTubeのライブ配信と並行して、後日のミックスダウン用に全チャンネルのパラデータを録る必要がありレンタルしました。NY64-DからLANケーブルで直接Macに繋ぎ、Dante Virtual Soundcard経由でDAWに録音しましたが、本番の2時間、音切れやドロップアウトは一切なく極めて安定していました。ただ、64chを回すにはPC側にもそれなりの処理能力と高速なストレージが要求される点は留意が必要です。

ホール管理スタッフ (50代 男性) / 導入のしやすさは随一。単体では機能しない点に留意 : 評価 ★★★★☆ 4.0

市民会館の機材更新の検証として、TF1と共にレンタルでテスト運用しました。拡張スロットに挿すだけで認識し、I/Oラックとのリンクもほぼ自動で行われるため、ネットワークオーディオ初心者のスタッフでもすぐに音を出すことができました。留意点として、このカード単体では物理的な音声入出力端子を持たないため、必ずTio1608-Dなどの対応ラックとセットで手配しなければならないという構成の理解が必要です。

必須アクセサリ

• YAMAHA Tio1608-D
  ステージ側の入出力を担うI/Oラック、本カードと組み合わせてシステムが完成する
• CAT5e LANケーブル 50m リール付き...
  ミキサーとステージボックスを接続するための長尺ケーブル、リール式で撤収が容易

用途別のおすすめ

• YAMAHA TF5...
  本カードを装着するベースとなる32マイクプリ搭載のデジタルミキシングコンソール
• YAMAHA SWP1-8...
  複数台のDante機器を安定して接続・分配するためのDante最適化済みL2スイッチ

代替・類似製品

• YAMAHA Dante-MY16-AUD2...
  TFシリーズではなくLS9や01V96iなどのMYスロット搭載ミキサーをDante化する場合の代替品

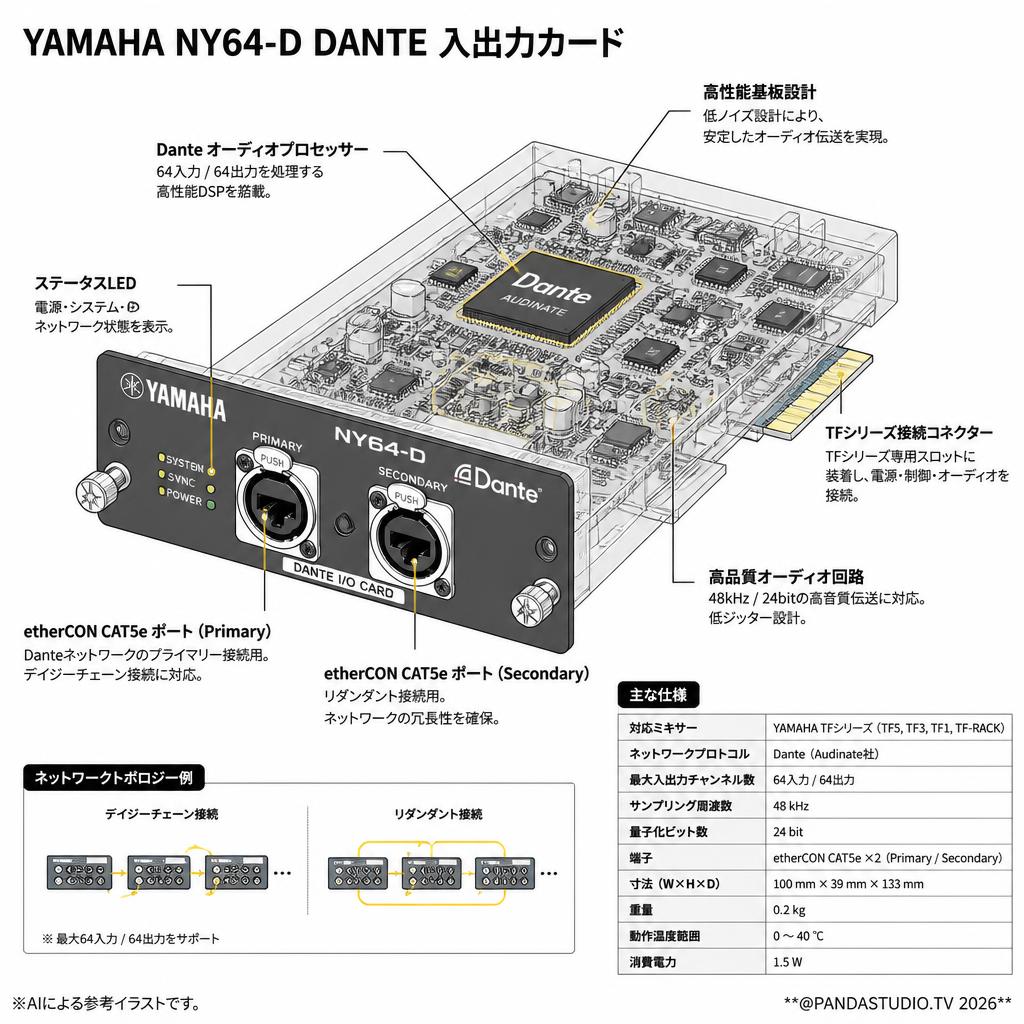

対応ミキサー: YAMAHA TFシリーズ（TF5, TF3, TF1, TF-RACK）

ネットワークプロトコル: Dante（Audinate社）

最大入出力チャンネル数: 64入力 / 64出力

サンプリング周波数: 48 kHz

量子化ビット数: 24 bit

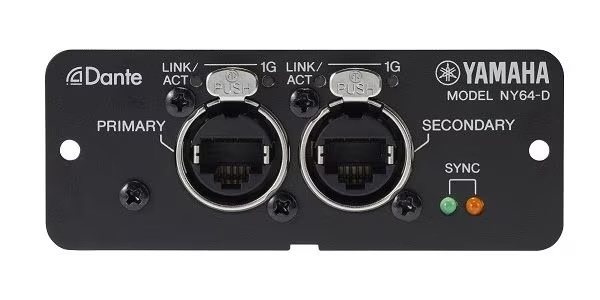

端子: etherCON CAT5e ×2（Primary / Secondary）

ネットワークトポロジー: デイジーチェーン接続、リダンダント接続対応

寸法 (W×H×D): 100 mm × 39 mm × 133 mm

重量: 0.2 kg

動作温度範囲: 0 ～ 40 ℃

消費電力: 1.5 W
