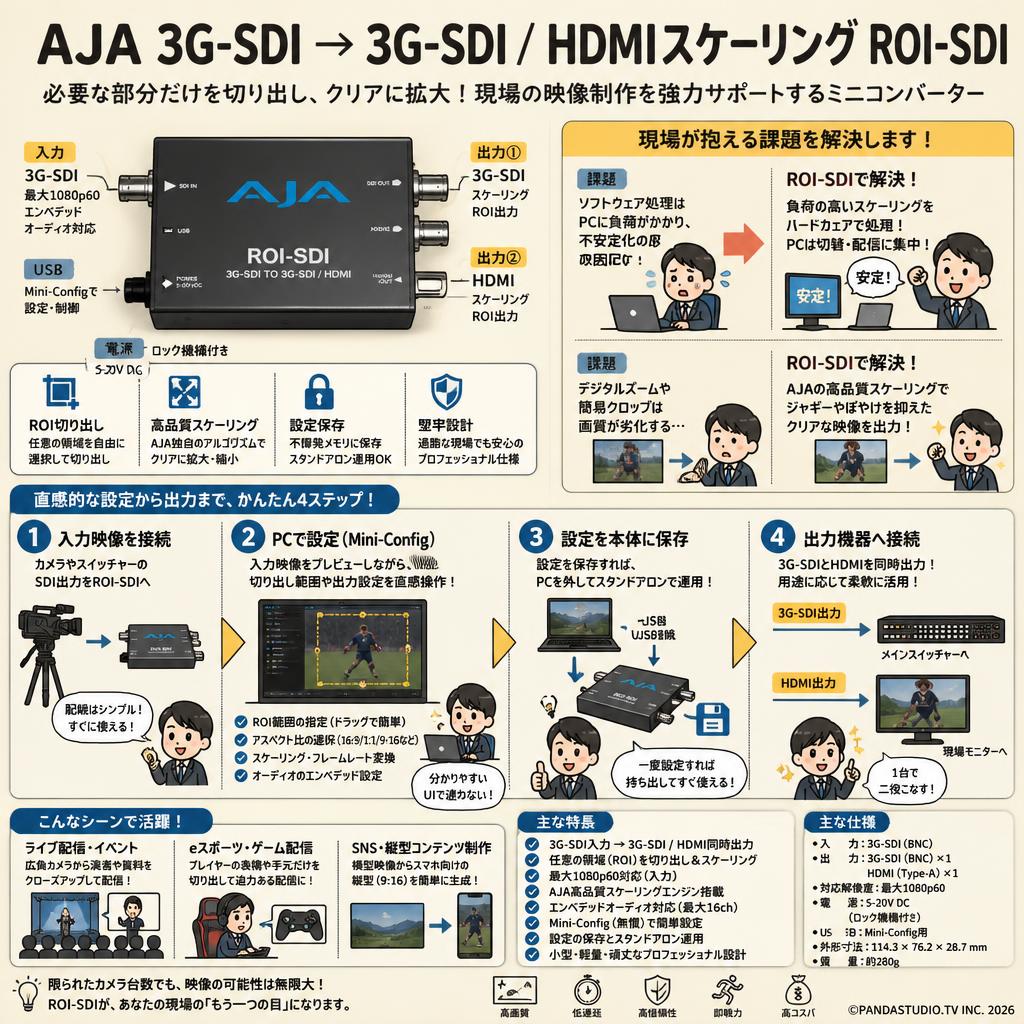

AJA 3G-SDI → 3G-SDI / HDMIスケーリング ROI-SDI 概要

手頃な価格で持ち運びしやすい大きさの ROI-SDI スキャンコンバーターは、3G-SDI 入力から非常に高い品質で関心領域 (Region of Interest : ROI) の変換と抽出を行い、3G-SDI 出力と HDMI 出力に反映します。

類まれなイメージスケーリング、広範囲に渡るアスペクト比の変換、オーディオ機能を備えた ROI-SDI は、様々なディスプレイと SDI ワークフローにおけるビデオ信号のカスタマイズへのますます高まる要望に、予算やスペースを犠牲にすることなく対応します。

AJA 3G-SDI → 3G-SDI / HDMIスケーリング ROI-SDI 特徴

ROI (Region of Interest)

カメラからキャプチャしたソース信号の回転や、画像の一部をカスタマイズ、またはソースイメージのリフレームなど、クリエイティブなオプションを拡張します。

USB 経由で ROI-SDI をコンピュータに接続し無料の MiniConfig ソフトウェアを利用すると、HDMI の入力信号から ROI (関心領域) をインタラクティブに選択することができます。選択した領域については、最高の画質を実現する AJA の高度なスケーリングアルゴリズムにより、出力解像度に対してどのようにスケーリングするかを設定することができます。インターフェース上の不要な部分やメニューバーを排除し、コンピュータスクリーン上の必要な部分だけを抽出します。

ROI スキャンコンバーター

AJA の無料のコントロールソフトウェア Mini-Config を用いた ROI の設定および操作方法をビデオで紹介します。

変換

MiniConfig ソフトウェアの画面上で、アスペクト比の変換を完全に制御できます。MiniConfig には、ソースは何か、出力はどのように見えるのか、受信し送信される際のフォーマットは何であるかが正確に表示されます。シンプルなメニューコントロールで、どのような状況でも素早く適切な出力を選択できます。

出力は 3G-SDI と HDMI のどちらにも反映され、複数のディスプレイまたは次の信号経路に同時に送信されます。

接続性

ROI-SDI はダイレクト 3G-SDI ループスルーを利用できます。3G-SDI と HDMI のどちらでも、接続した外部モニターへ 3G-SDI を一列に配置可能です。リファレンス入力により ROI から出力される 3G-SDI 信号は、プロダクションや施設内の全体で確実に固定されます。

オーディオ

ROI-SDI は 3G-SDI 入力から 8 系統のエンベデッドオーディオを受け取ります。オーディオソースおよびルーティングは Mini-Config ソフトウェアから選択可能で、3G-SDI と HDMI 出力にエンベデッドされます。また ROI-SDI はシンプルなモニタリングを必要とする場合に利用できるステレオ RCA 出力を搭載しています。

主な機能

• 3G-SDI から HDMI と 3G-SDI へ変換
• 関心領域 (ROI) スケーリング
• 3G-SDI ループスルー
• オーディオをディスエンベデッド
• アスペクト比変換
• ゲンロック入力
• USB 接続で Mini Config から制御可能
• 5-20VDC 電源を使用 (ユニバーサル電源 DWP-U-R1 を同梱)

USB と MiniConfig サポート

USB 対応の AJA ミニコンバーターと無料の AJA MiniConfig ソフトウェアを使用することにより、使いやすいグラフィカルなインターフェイスで、現在の入出力フォーマットに関する詳細情報を管理することができます。サポートされている AJA ミニコンバーターの全パラメーターを制御し、新しい特徴や機能を追加するファームウェアアップデートを AJA からロードします。

サポートされている AJA ミニコンバーターの全パラメーター制御だけでなく AJA から提供されるファームウェアの更新を行う事で新機能や機能の追加を行う事が可能です。

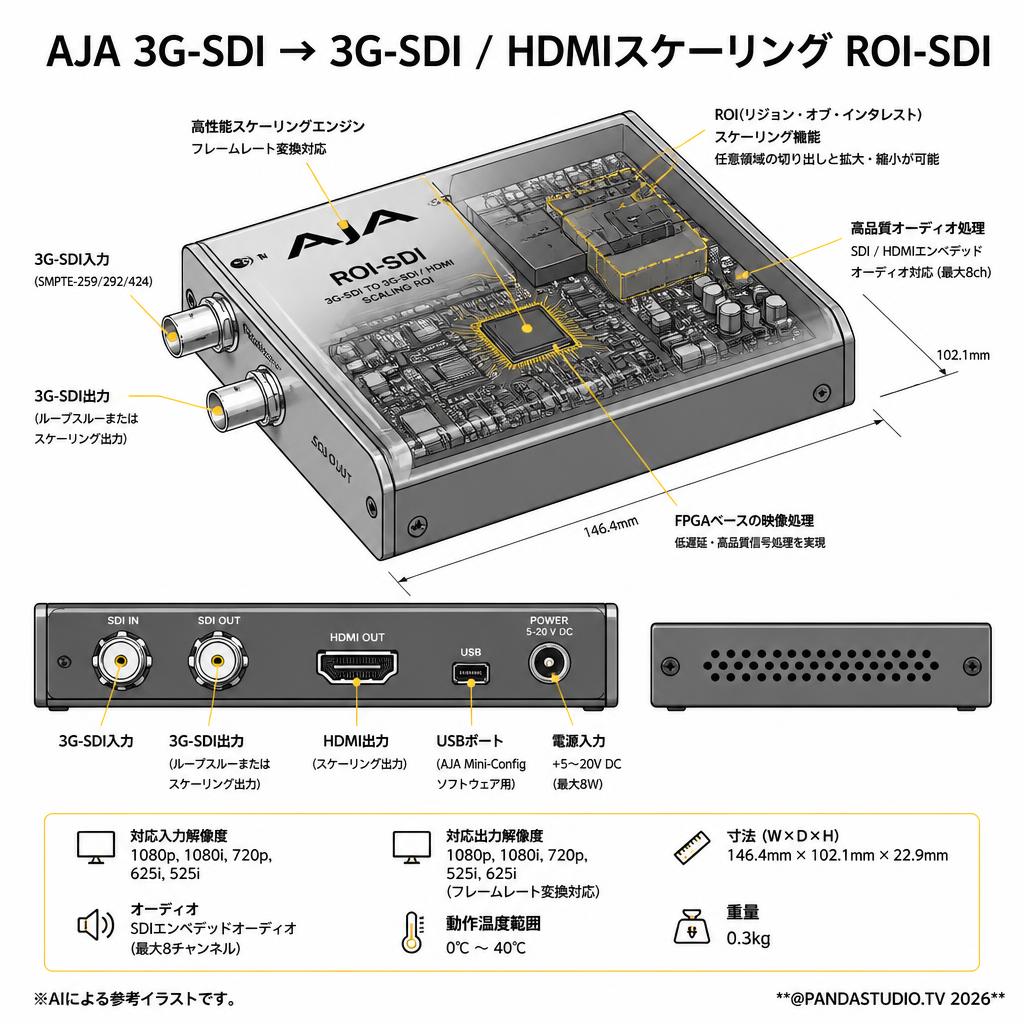

AJA 3G-SDI → 3G-SDI / HDMIスケーリング ROI-SDI 仕様
