プロフェッショナルな現場で求められる映像変換の最適解とは？

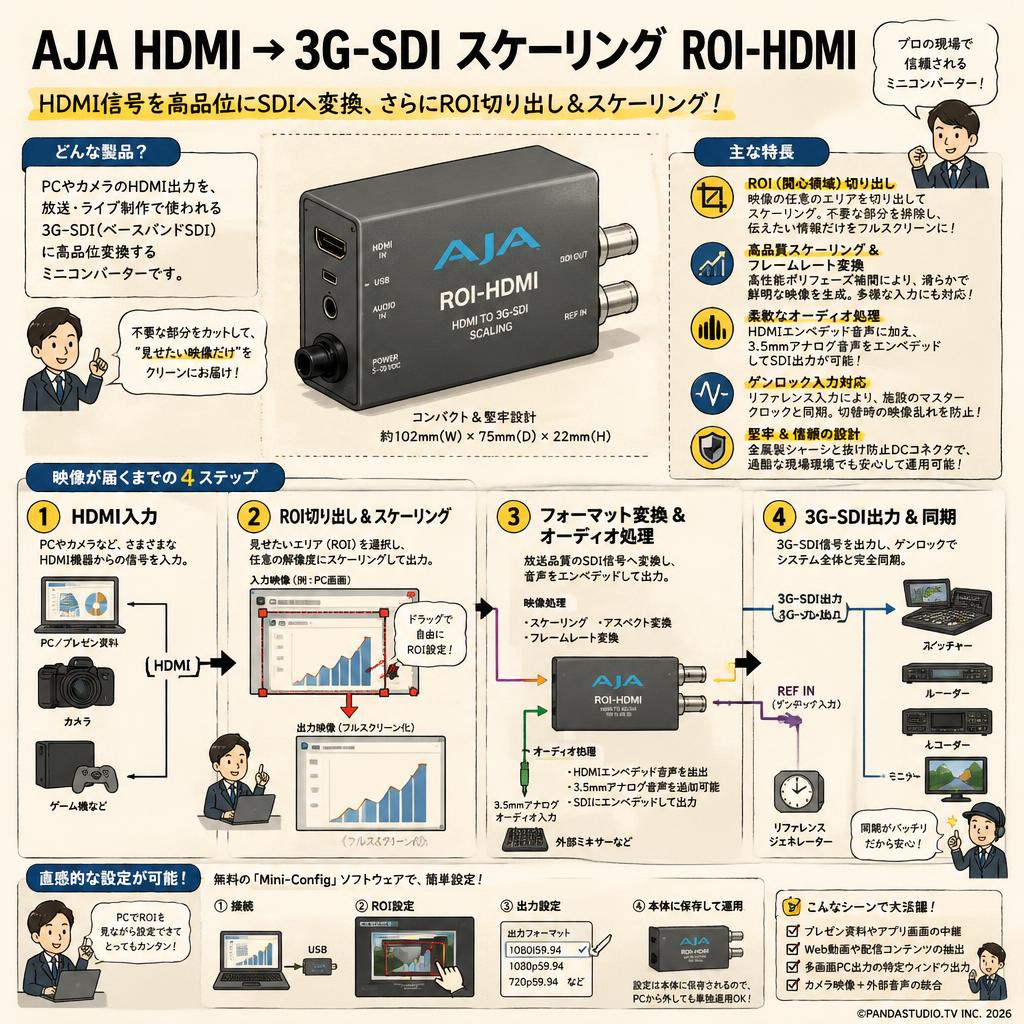

「AJA HDMI → 3G-SDI スケーリング ROI-HDMI」は、PCやカメラなどのHDMI出力をプロフェッショナル向けのベースバンドSDIビデオに高品位に変換するためのミニコンバーターです。放送局やライブ配信の現場では、パソコンの画面出力や民生機カメラのHDMI信号を、スイッチャーやルーターが扱うSDI信号に統合する場面が頻繁に発生します。本製品は単なるフォーマット変換にとどまらず、映像の品質を損なうことなく、システム全体の一貫性を保つという重要な役割を担っています。AJA Video Systems社が長年培ってきた堅牢なハードウェア設計と信号処理技術が凝縮されており、ミッションクリティカルな現場での信頼性を確固たるものにしています。

関心領域（ROI）の切り出しがもたらす映像制作の革新

本製品の最大の特徴であり、製品名にも冠されている「ROI（Region of Interest）」機能は、入力された映像の特定の領域のみを切り出し、任意の解像度へスケーリングして出力する技術です。例えば、PC画面上に表示された特定のアプリケーションのウィンドウや、ウェブブラウザの動画プレイヤー部分だけを抽出し、フルスクリーン映像としてSDI出力することが可能です。これにより、不要なメニューバーやデスクトップの背景を排除し、視聴者に届けたい情報だけをクリーンな状態で提供できます。このアプローチは、複雑なソフトウェア処理に依存することなく、ハードウェアベースで低遅延かつ安定した映像抽出を実現します。

放送品質を支える高度なスケーリングとフレームレート変換

入力されるHDMI信号は、コンピューターの多様な解像度やリフレッシュレートを持つことが多く、これらを標準的な放送用ビデオフォーマットに適合させることは容易ではありません。本製品は、高品質なポリフェーズ補間アルゴリズムを採用したスケーリングエンジンを搭載しており、画像のジャギーやアーティファクトを最小限に抑えながら、滑らかで鮮明な映像変換を行います。さらに、アスペクト比の変換やフレームレートの適応も自動的かつ高精度に処理されるため、複雑な設定を意識することなく、後段のプロダクションシステムに最適なSDI信号を供給できる設計思想が貫かれています。

システム統合を容易にするオーディオと同期機能の実装

映像だけでなく、音声の取り扱いやシステム全体の同期もプロの現場では不可欠な要素です。本製品は、HDMIからのエンベデッドオーディオの抽出に加え、独立した3.5mmアナログオーディオ入力端子を備えており、外部ミキサーからの音声をSDI信号にエンベデッドして出力することが可能です。また、ゲンロック（リファレンス）入力を搭載しているため、施設内のマスタークロックと完全に同期したSDI信号を出力できます。これにより、スイッチャーでの切り替え時に発生する映像の乱れ（フリーズやグリッチ）を防ぎ、大規模なスタジオシステムや中継車の中にもシームレスに組み込むことができるよう位置付けられています。

直感的なコントロールと現場での確実なオペレーション

多機能でありながら、現場での操作性を犠牲にしていない点も本製品のアイデンティティです。USB接続を介して提供される無料の「Mini-Config」ソフトウェアを使用することで、PC画面上でインタラクティブにROIの領域をマウスでドラッグして設定できるなど、直感的なユーザーインターフェースを実現しています。設定内容は本体内の不揮発性メモリに保存されるため、一度設定を行えば、PCから切り離しても単独のハードウェアとして機能し続けます。堅牢な金属製シャーシと抜け防止機構付きの電源コネクタの採用は、過酷な運用環境下でも確実な動作を保証するという、AJAのプロフェッショナル向け機器としての系譜を色濃く反映しています。

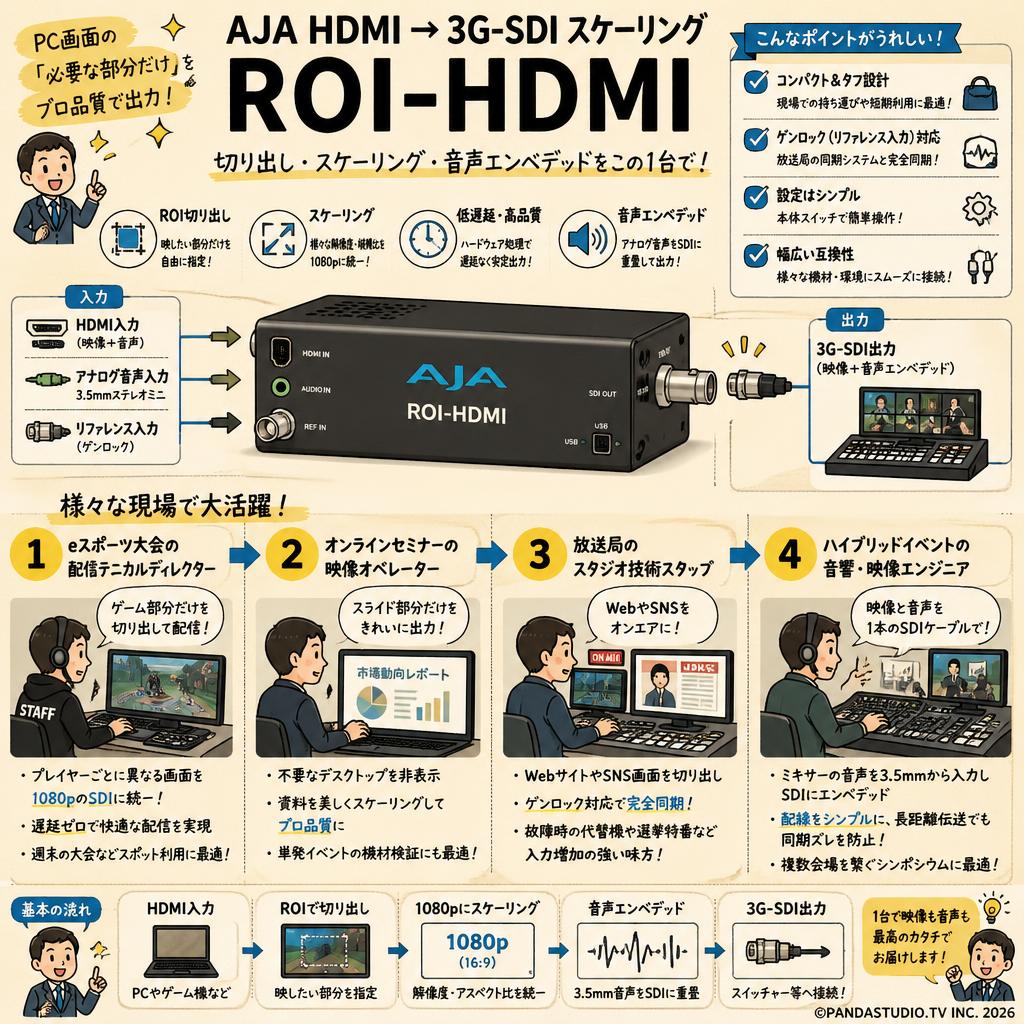

• eスポーツ大会の配信テクニカルディレクター

  プレイヤーのPC画面からゲーム映像部分のみを抽出し、放送用スイッチャーに入力するプロフェッショナルです。週末の2日間にわたる大規模大会のスポット利用としてレンタルが最適です。PCごとに異なる解像度やアスペクト比の映像を、ハードウェア処理で遅延なく1080pのSDI信号に統一・切り出しできるため、配信の品質と安定性が飛躍的に向上します。

• オンラインセミナーの映像オペレーター

  登壇者が持ち込む多様なノートPCのプレゼン資料を、会場のシステムに統合する技術者です。企業カンファレンスなど単発のイベント収録時の機材検証を兼ねたレンタルに適しています。不要なデスクトップ画面を隠し、スライド部分だけを綺麗にスケーリングして出力できるため、視聴者にプロフェッショナルな印象を与えるという課題を解決します。

• 放送局のスタジオ技術スタッフ

  ニュース番組等で、WebサイトやSNSの画面をオンエアに乗せる際のシステム構築を担当します。機材故障時の代替機手配や、選挙特番など一時的な入力系統増加時の追加レンタルとしてフィットします。ゲンロック（リファレンス入力）に対応しているため、局内の同期システムと完全にタイミングを合わせたSDI出力が必要という厳格な技術要件を満たします。

• ハイブリッドイベントの音響・映像エンジニア

  映像と同時に、会場のミキサーからの音声を一本のケーブルにまとめて伝送したい設営担当者です。複数会場を繋ぐシンポジウムでの短期利用に向いています。HDMIの映像に対し、3.5mmアナログ入力からPAミキサーの音声をSDIにエンベデッドできるため、映像と音声の配線をシンプルにし、長距離伝送時の同期ズレを防ぐという現場の悩みを解消します。

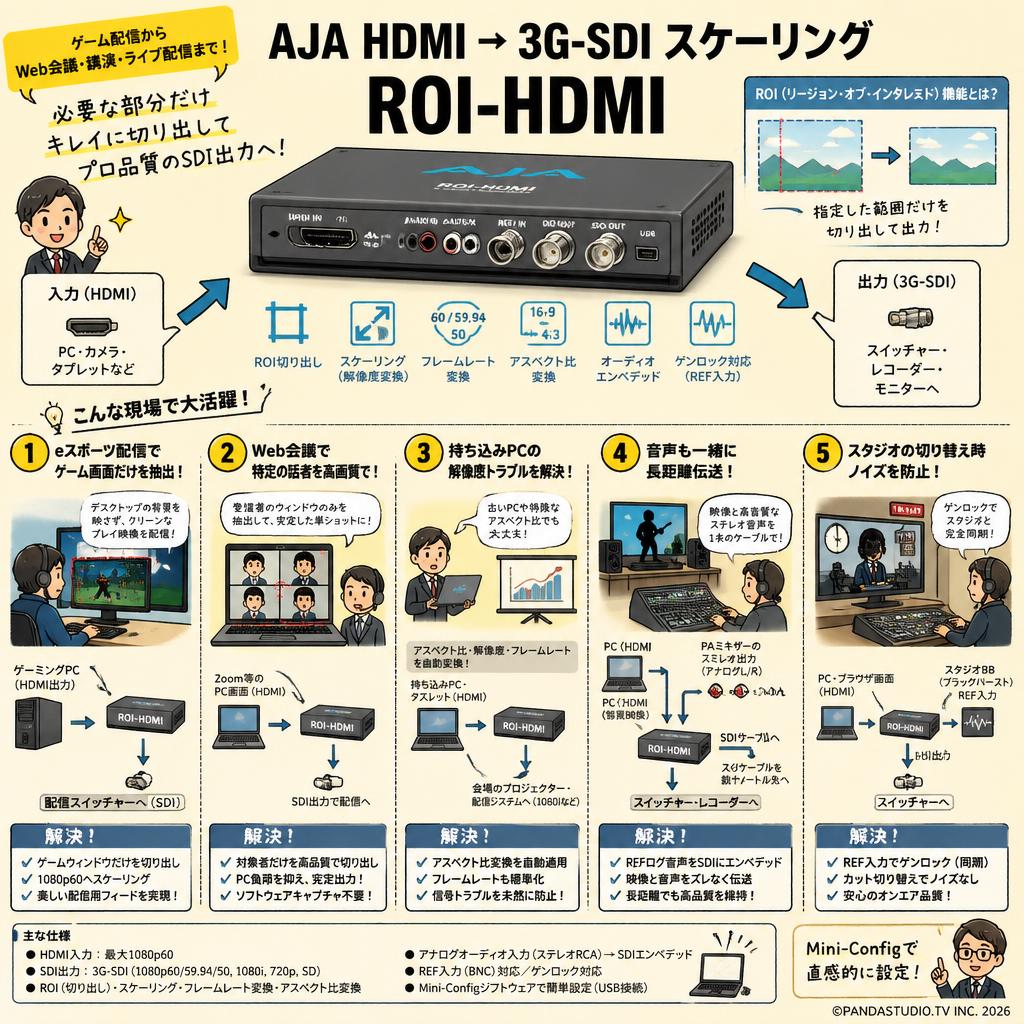

• eスポーツ配信でPCゲーム画面のみを綺麗に抽出したい時に最適なコンバーター

  大会会場でプレイヤーのゲーミングPC（HDMI出力）から、ゲームウィンドウ部分だけを切り出して配信スイッチャーへ送るシーンです。Mini-ConfigソフトウェアでROI枠をゲーム画面に合わせ、1080p60へスケーリング設定します。デスクトップの背景が映り込まない、クリーンなプレイ映像の配信フィードが完成します。

• Zoom等のWeb会議画面から特定の話者を高画質で切り出すのにおすすめの一台

  ハイブリッド会議の配信現場にて、進行用PCに映るZoomのギャラリービューから、特定のオンライン登壇者の映像だけを抽出する状況です。本機のROI機能で対象者のウィンドウ領域のみを指定し、SDIでハードウェア出力します。ソフトウェアキャプチャに頼らないためPCの負荷を抑え、安定した登壇者単ショットの映像ソースを得られます。

• 登壇者の持ち込みPCの解像度トラブルを現場で解決するための必須機材

  企業セミナーで、登壇者が直前に持ち込んだ旧型PCや特殊なアスペクト比のタブレットを会場のプロジェクターや配信システムに繋ぐシーンです。本機を介してアスペクト比変換とフレームレート変換を自動適用させます。映像の端が切れたり信号を認識しないトラブルを防ぎ、安定した1080iの標準的なプレゼン資料映像として出力できます。

• 外部ミキサーのクリアな音声を映像と一緒に長距離伝送したい現場に最適な選択肢

  音楽ライブの収録で、ステージ袖のPCから出力する背景映像（HDMI）と、PA卓からのステレオ音声（アナログ）を数十メートル先のスイッチャーへ送るシーンです。本機のアナログオーディオ入力にミキサーの出力を接続し、SDI信号へエンベデッド設定します。1本のBNCケーブルで映像と高品質な音声をズレなく伝送した収録データが作成できます。

• 大規模スタジオでスイッチャー切り替え時の映像ノイズを防ぐための頼れる変換器

  テレビ局のスタジオサブにて、情報番組の生放送中にインターネットのブラウザ画面をモニターに表示させるシーンです。本機のREF入力にスタジオのブラックバースト（BB）信号を入力し、ゲンロックを有効にします。非同期のPC映像であってもスタジオシステムと完全に同期したSDI出力となり、カット切り替え時にもノイズのない滑らかなオンエア映像を実現します。

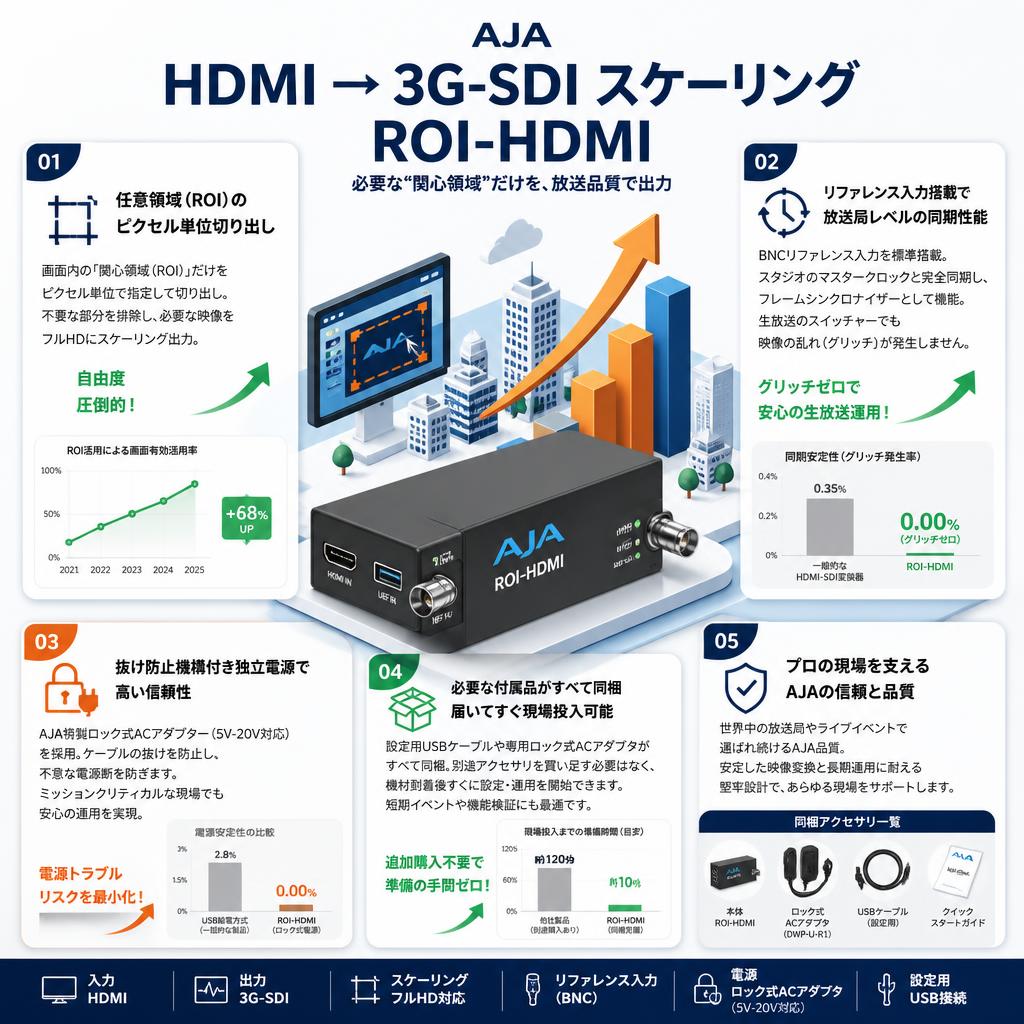

• 任意領域の切り出し（ROI）に特化した圧倒的な自由度

  一般的なスキャンコンバーター（Blackmagic Design Micro Converter HDMI to SDI 3Gなど）は画面全体のフォーマット変換のみを行いますが、本機は画面内の「関心領域（ROI）」だけをピクセル単位で指定して切り出せる点で大きく異なります。不要なメニューバーを排除し、必要なウィンドウだけをフルHDにスケーリングできるため、PC画面を活用する配信現場での自由度が格段に上がります。

• リファレンス（ゲンロック）入力搭載による放送局レベルの同期性能

  同価格帯のシンプルなHDMI-SDIコンバーターには同期機能が省かれていることが多いですが、本機はBNCのリファレンス入力を標準搭載しています。Roland VC-1-SCと同様にフレームシンクロナイザーとして機能し、スタジオのマスタークロックと完全に同期したSDI信号を出力可能です。これにより、生放送のスイッチャーで切り替える際にも映像の乱れ（グリッチ）が一切発生しません。

• USBバスパワーに依存しない抜け防止機構付き独立電源の信頼性

  安価なコンバーターの多くがUSB給電を採用しており、現場での不意なケーブル抜けによる電源喪失リスクがあります。本機は、AJA特製の抜け防止機構（ロック式）を備えた5V-20V対応の専用ACアダプター（DWP-U-R1）で駆動します。ケーブルを誤って引っ張っても電源が落ちることがなく、ミッションクリティカルなライブ現場で他の追随を許さない高い物理的信頼性を誇ります。

• 設定用USBケーブルとACアダプタが標準付属し、届いてすぐ現場投入可能

  本機のROI設定にはPCとのUSB接続が必要ですが、レンタル品には設定用のUSBケーブルや専用のロック式ACアダプタがすべて1つのケースに同梱されています。別途アクセサリを買い足す必要がなく、短期のイベント利用でも機材が到着したその日からすぐに設定・運用を開始できます。一時的な配信案件や、購入前の機能検証としてレンタルする際にも、追加コストや準備の手間がかからない点が大きなメリットです。

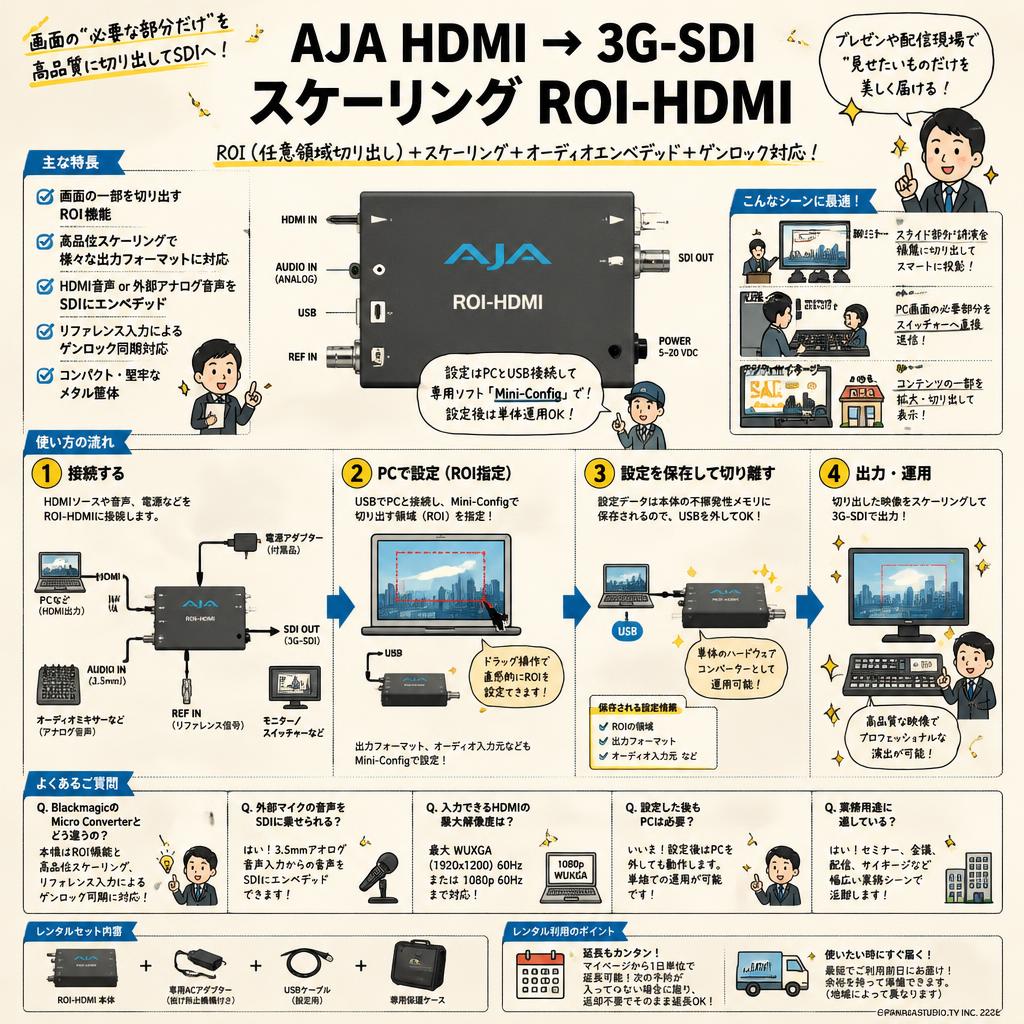

Q: 映像内の特定のウィンドウだけを切り出す設定はどのように行いますか？
A: 無料の専用ソフトウェア「Mini-Config」をインストールしたPCと本機を付属のUSBケーブルで接続して行います。画面上のプレビューを見ながら、マウスのドラッグ操作で直感的に切り出したい領域（ROI）の枠を指定できます。

Q: 設定を行った後、設定用のPCを外しても切り出し機能は動作しますか？
A: はい、動作します。Mini-Configで設定したROIの領域や出力フォーマットなどの情報は本機内部の不揮発性メモリに保存されるため、一度設定を済ませればUSBケーブルを外し、単独のハードウェアコンバーターとして運用可能です。

Q: Blackmagic DesignのMicro Converterと比較してどう違いますか？
A: Blackmagic製品が画面全体のフォーマット変換に特化しているのに対し、本機は画面の一部のみを切り出すROI機能と、高品位なスケーリング機能を備えています。また、リファレンス入力によるゲンロック同期が可能な点も大きな違いです。

Q: HDMIの音声だけでなく、外部マイクの音声をSDIに乗せることはできますか？
A: 可能です。本体に3.5mmのアナログオーディオ入力端子を備えており、外部オーディオミキサー等からのアナログ音声を、出力されるSDI信号にエンベデッド（重畳）させることができます。Mini-Configで入力元の切り替え設定を行います。

Q: レンタルセットには何が含まれますか？
A: AJA ROI-HDMI本体のほか、抜け防止機構付きの専用ACアダプター、設定用のUSBケーブルが専用の保護ケースに収納された状態で届きます。SDIケーブルやHDMIケーブルは環境に合わせて別途ご用意いただくか、追加レンタルをご利用ください。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、マイページから簡単に延長手続きが可能です。次の予約が入っていない場合に限り、1日単位で延長料金をお支払いいただくことで、機材を返却することなくそのまま継続してご利用いただけます。

Q: 入力できるHDMIの最大解像度はいくつですか？
A: 入力は最大でWUXGA (1920x1200) 60Hz または 1080p 60Hzに対応しています。4K解像度の入力には対応していないため、PC側の出力設定をフルHD以下にしてご使用いただく必要があります。

Q: 企業セミナー等の業務用途に適していますか？
A: 非常に適しています。登壇者のPC画面から不要なメニューバーやデスクトップ背景を隠し、スライド部分だけを綺麗に切り出して会場のプロジェクターや配信スイッチャーに送ることができるため、プロフェッショナルな映像演出が可能です。

• Roland VC-1-SC
  ROI機能はないが、多様なアナログ入力と強力なフレームシンクロナイザーを求める現場向け
• Blackmagic Design Micro Converter HDMI to SDI 3G...
  スケーリング機能は不要で、とにかく安価で小型な単純変換器を複数台必要とするユーザー向け
• Decimator MD-HX
  HDMIとSDIの双方向クロスコンバートや、本体内蔵液晶でのPCレス設定を重視する技術者向け
• Lumantek ez-MD+
  スケーリングに加え、オーディオのディレイ調整やXLR音声入力など音響連動を重視する現場向け
• AJA HA5-Plus
  ROIの切り出しは不要だが、同等の堅牢性と高品質な全体スケーリングのみを求めるユーザー向け

配信テクニカルディレクター (30代 男性) / eスポーツ配信の救世主。ただし4K入力非対応には注意 : 評価 ★★★★☆ 4.5

YouTubeの機材レビューを見てレンタルしました。PCゲームのウィンドウだけを寸分違わず切り出して1080pのSDIでスイッチャーに送れるため、配信画面が劇的にプロっぽくなりました。画質劣化も全く感じません。ただ、入力が最大1920x1200までなので、ゲーミングPC側が4K出力設定になっていると信号を受け付けない点には事前の確認が必要です。

企業イベント映像担当 (40代 女性) / 完璧なスライド抽出。設定アプリのUIは少し古め : 評価 ★★★★☆ 4.0

オンラインセミナーの現場で、登壇者の持ち込みPCからPowerPointのスライド部分だけを抜くために使用（ブログ記事を参考に導入）。ハードウェア処理なのでPCに負荷をかけず、遅延もほぼゼロで非常に優秀です。ただ、設定用のMini-Configソフトのインターフェースが英語ベースで少しとっつきにくく、事前のテスト操作は必須だと感じました。

放送局スタジオ技術 (50代 男性) / 圧倒的な安定感と同期性能。発熱はそれなりにある : 評価 ★★★★★ 5.0

海外のプロ向けフォーラムでの高評価を見て導入。ニュース番組内でWebサイトを映す際、リファレンス入力で局内のブラックバーストと完全に同期できるため、スイッチャーで叩いても全く映像が乱れません。電源コネクタのロック機構も現場をわかっている作りで安心です。金属筐体のため長時間の運用では本体がかなり熱を持ちますが、動作自体は極めて安定しています。

必須アクセサリ

• BNCケーブル 10m...
  変換したSDI信号をスイッチャーやモニターへ長距離伝送するために必須の同軸ケーブル
• HDMIケーブル 2m...
  PCやカメラから本機へ映像信号を入力するために必要な、取り回しの良い標準ケーブル

用途別のおすすめ

• ステレオミニ - 2RCA 変換ケーブル...
  外部のオーディオミキサーからの音声を本機のアナログ入力に繋ぎ、SDIに乗せたい場合に便利
• Blackmagic Design ATEM Television Studio HD...
  本機で変換した複数台のPC映像を切り替えて配信するための、SDI入力対応のスイッチャー

代替・類似製品

• AJA ROI-DP
  入力端子がHDMIではなくDisplayPortに対応しており、DP出力のみのPCを使用する現場向け
• Roland VC-1-SC
  領域切り出しは不要だが、各種アナログ映像入力や強力なフレームシンクロナイザーが必要な場合

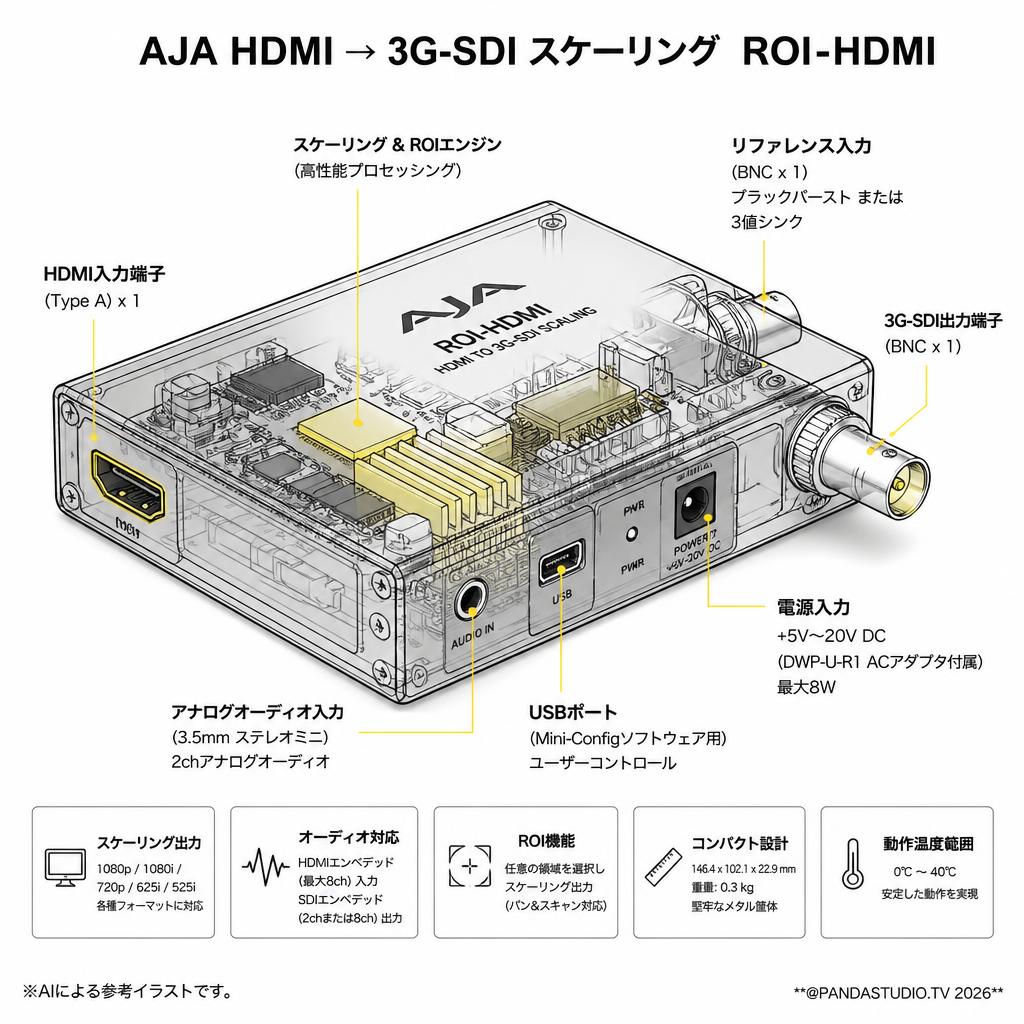

ビデオ入力端子: HDMI (Type A) x 1

ビデオ出力端子: 3G-SDI (BNC) x 1

対応入力解像度: 最大 WUXGA (1920x1200) 60Hz または 1080p 60Hz

対応出力解像度: 1080p (23.98/24/25/29.97/30/50/59.94/60), 1080i (50/59.94/60), 720p (50/59.94/60), 625i, 525i

オーディオ入力: HDMIエンベデッドオーディオ (8ch), 3.5mmアナログオーディオ (2chステレオ)

オーディオ出力: SDIエンベデッドオーディオ (2ch または 8ch)

リファレンス入力: BNC x 1 (ブラックバースト または 3値シンク)

ユーザーコントロール: USBポート経由 (付属のMini-Configソフトウェアを使用)

電源: +5V〜20V DC (専用ACアダプタ DWP-U-R1付属、最大8W)

寸法 (幅×奥行×高さ): 146.4 mm x 102.1 mm x 22.9 mm

重量: 0.3 kg

動作温度範囲: 0℃ 〜 40℃
