AJA DVI/ HDMI → 3G-SDI スケーリング ROI-DVIとはどのような機材か？

「AJA DVI/ HDMI → 3G-SDI スケーリング ROI-DVI」は、コンピューター等のDVIやHDMIから出力される映像信号を受け取り、画面内の特定の領域（Region of Interest：関心領域）を切り出して、放送・業務用標準である3G-SDI信号へと高品質に変換およびスケーリングを行うプロフェッショナル向けミニコンバーターです。本製品は、単なる端子の変換器ではありません。パソコンのデスクトップ画面全体をそのまま出力するのではなく、視聴者に見せたい特定のアプリケーションウィンドウやグラフ、映像の一部分だけを抽出し、放送品質の解像度とフレームレートにリアルタイムで再構成するという、映像制作現場における「画面の切り出し」という課題を根本から解決するために設計されています。

放送品質を担保する専用ハードウェアによるスケーリング処理の意義

現代の映像制作では、ソフトウェアベースの画面キャプチャや配信ツールが広く普及していますが、それらはPCのCPUやGPUのリソースを消費し、遅延やフレームドロップのリスクを伴います。本製品の最大の価値は、このスケーリング処理を完全に独立した専用ハードウェアで実行する点にあります。AJAが長年の放送機器開発で培ってきた高品位な画像スケーリングアルゴリズムを採用することで、画質の劣化を最小限に抑えながら、エッジの効いたクリアな映像を出力します。これにより、ミッションクリティカルな生放送や大規模イベントの送出においても、システムの安定性を損なうことなく、狙った映像領域だけを確実に取り出すことが可能になります。

ソフトウェア処理では得られない低遅延と安定性の確立

本機は専用の無料ソフトウェア「Mini-Config」をインストールしたPCとUSB接続することで、直感的なインターフェースを通じて切り出し領域を自在に設定できます。一度設定を本体に保存すれば、その後はPCから切り離しても単独で動作するため、現場でのセットアップが非常にシンプルになります。また、入力された映像信号の解像度やアスペクト比が放送規格と異なる場合でも、アスペクト比の変換やフレームレートの適正化をハードウェア内で瞬時に行い、スイッチャー等の後段の機材に対して常に安定した標準的なSDI信号を供給し続けるという、インフラとしての高い信頼性を備えています。

現場の要求に応えるゲンロック対応とオーディオエンベデッド

プロフェッショナルの現場で本機が選ばれる理由として、リファレンス入力（ゲンロック）への対応が挙げられます。複数のカメラや再生機材が混在するスタジオ環境において、システムの同期信号を受け取ることで、スイッチャーでの映像切り替え時にノイズや遅延が発生するのを防ぎます。さらに、3.5mmアナログオーディオ入力端子を備えており、外部ミキサーからの音声やコンピューターのヘッドホン出力をSDI信号のオーディオチャンネルにエンベデッド（重畳）することが可能です。これにより、映像と音声のルーティングを一本のSDIケーブルに集約し、複雑な配線を簡略化するという実用的なメリットを提供します。

プロフェッショナルな映像制作環境における本機の立ち位置

従来、PC画面の一部を高品質に切り出して放送システムに組み込むには、高価なスキャンコンバーターや複雑なルーティングが必要でした。AJA ROI-DVIは、その機能をコンパクトな筐体に凝縮し、放送局から企業のオンライン配信、eスポーツ大会のテクニカルオペレーションまで、幅広い現場に「ROIスケーリング」という強力な武器をもたらしました。特定の映像領域にフォーカスし、不要なデスクトップの背景やメニューバーを排除して視聴者の没入感を高めるという目的において、本機は他の追随を許さない確固たるアイデンティティを確立しています。

• eスポーツ大会の配信技術者

  プレビュー画面の不要なUIを排除し、ゲームのプレイ画面のみを切り出して配信する1日〜数日間のイベント業務に最適です。ソフトウェアキャプチャによるPCへの負荷や遅延を避け、ハードウェア処理で安定した3G-SDI出力を得ることで、配信トラブルの不安を解消します。

• ニュース番組の映像エンジニア

  ウェブサイトの特定記事やSNSの投稿画面をスタジオのモニターや放送波に乗せるための短期レンタルに適合します。ゲンロック（リファレンス入力）によるシステム同期が可能なため、生放送のスイッチャーで切り替える際にも映像の乱れや遅延が発生しないという課題を解決します。

• 企業カンファレンスのテクニカルディレクター

  登壇者のPCから出力されるプレゼン資料のうち、特定のグラフや動画部分だけをズームして会場の大型LEDビジョンに映し出す数日間のイベント運用に向いています。DVI/HDMIの民生用信号を長距離伝送可能なSDIに変換しつつ、音声も重畳できるため配線がシンプルになります。

• 医療系セミナーの収録担当者

  特殊な解像度を出力する医療機器や検査モニターの映像を、標準的なフルHDのビデオフォーマットに変換して収録・配信する単発のプロジェクトに最適です。任意の領域を指定してアスペクト比を補正できるため、規格外の映像信号を扱う際のフォーマット不一致の悩みを解決します。

• eスポーツ大会の配信でプレイヤーのゲーム画面の一部を切り出して高画質に中継するためのコンバーター

  PCのDVI/HDMI出力からゲーム画面の特定領域（ROI）のみをMini-Configソフトウェアで指定し、1080p 60fpsの3G-SDI信号として出力します。メニューバーや他のウィンドウを排除したクリーンな映像をスイッチャーに送り、視聴者向けの高品質なライブ配信映像を生成します。

• 企業カンファレンスでプレゼン資料の特定グラフだけをズームしてSDI出力するのに最適な設定

  登壇者のPC画面から、スライド内の詳細なグラフや表の部分だけをROI機能で選択・拡大し、会場のプロジェクターや配信スイッチャーへ送出します。アナログオーディオ入力を用いてマイク音声もSDIにエンベデッドし、映像と音声を一本のケーブルで長距離伝送してアーカイブ用のクリーンな収録データを残します。

• ニュース番組の生放送においてウェブサイトの画面をゲンロック同期させて送出するのに役立つ機材

  スタジオのPCで表示しているSNSのトレンド画面やウェブサイトの特定エリアを切り出し、放送局のリファレンス信号（ブラックバーストまたは3値シンク）を入力してシステム同期させます。これにより、スイッチャーでのワイプやトランジション時に映像の乱れ（ティアリング）がない放送品質のオンエア映像を実現します。

• 展示会のブース映像送出でPCのHDMI出力を長距離伝送可能なSDIに変換して運用するシーン

  展示ブースの裏に設置した再生用PCからHDMIで出力されたサイネージ映像を、本機を経由して3G-SDIに変換し、数十メートル離れたメインモニターへ伝送します。DVIループスルー出力を利用して手元でも映像を確認しながら、安定した1080i/1080pの映像を来場者向けに途切れなく表示し続けます。

• 医療系セミナーで専用機器の独自解像度モニター出力を標準的な放送フォーマットに変換する際におすすめの一台

  超音波エコーなどの医療機器から出力される特殊な解像度やアスペクト比のDVI信号を受け取り、必要な波形や画像部分のみをROI機能でクロップして16:9の1080i 59.94Hzにスケーリングします。これにより、一般的なビデオスイッチャーで扱える標準フォーマットとなり、学会の記録映像として納品可能なデータを作成します。

• Blackmagic Micro Converterにはない高度なROIスケーリング機能

  安価なBlackmagic Design Micro Converterシリーズが単純な信号変換のみを行うのに対し、本機は映像内の任意の領域を切り出し、放送品質のアルゴリズムでフル画面に拡大（スケーリング）する専用ハードウェアを搭載しています。これにより、PC画面の不要なメニューバーなどを排除したクリーンな映像送出が可能です。

• Roland VC-1-SCと比較してシステム構築に有利なゲンロック機能

  スケーラー搭載の競合機であるRoland VC-1-SCに対して、本機はリファレンス入力（ゲンロック）端子を搭載している点が大きな優位性です。複数のカメラや映像ソースを扱うスタジオや中継現場において、スイッチャーのシステムクロックと完全に同期した映像を出力でき、切り替え時のノイズを防止します。

• 音声のエンベデッド機能による柔軟なオーディオルーティング

  映像の変換だけでなく、3.5mmステレオミニ端子からのアナログオーディオ入力を備えており、外部ミキサーからの音声やPCのヘッドホン出力を3G-SDI信号にエンベデッド（重畳）することが可能です。これにより、映像と音声を別々に配線する手間が省け、長距離伝送時のシステム構築が極めてシンプルになります。

• ACアダプターとUSBケーブルが付属し短期利用でも追加コスト不要

  レンタルパッケージには、動作に必須となる純正のユニバーサル電源アダプター（DWP-U-R1）およびPC設定用のUSBケーブルが標準で同梱されています。現場に届いてすぐにMini-Configソフトウェアを立ち上げて設定・運用を開始できるため、数日間のイベント用途でも余計なアクセサリを購入する必要がありません。

Q: 使用に資格や専門知識は必要ですか？
A: 特別な資格は不要ですが、切り出し領域（ROI）や出力解像度の設定を行うために、WindowsまたはMacに専用の無料ソフトウェア「Mini-Config」をインストールし、USB接続で操作する基本的なPCの知識が必要です。

Q: レンタルセットには何が含まれますか？
A: 機材本体に加え、専用のACアダプター、PCと接続して設定を行うためのUSBケーブルが含まれています。映像を入出力するためのHDMIケーブル、DVIケーブル、SDIケーブル、オーディオケーブルは別途ご用意いただくか、追加でレンタルをお願いします。

Q: Blackmagic DesignのMicro Converterと比較してどう違いますか？
A: Micro Converterが画面全体の単純なフォーマット変換を行うのに対し、本機は画面の一部だけを切り出して拡大する「ROIスケーリング機能」と、放送局のシステムと同期するための「ゲンロック（リファレンス入力）機能」を搭載している点が大きく異なります。

Q: 別途用意すべきメモリカード・バッテリー・アクセサリはありますか？
A: 本機は録画機能を持たないためメモリカードは不要です。またバッテリー駆動ではないため付属のACアダプターでコンセントから給電します。運用に合わせて適切な長さのHDMI/DVI入力ケーブルと、BNC（SDI）出力ケーブルをご用意ください。

Q: 映像の切り出し（ROI）設定は機材単体で行えますか？
A: 機材単体（本体のボタン等）では設定できません。必ず事前にPCとUSB接続し、Mini-Configソフトウェア上で領域を指定して本体に設定を保存する必要があります。一度保存すれば、その後はPCからUSBを外しても設定を保持して動作します。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、レンタル期間中の延長手続きは可能です。ただし、次のご予約が入っている場合は延長をお断りすることがございますので、イベントや収録のスケジュールが延びる可能性がある場合は、余裕を持った期間でのレンタルをおすすめします。

Q: 企業のオンライン配信や放送局の生放送といった業務用途に適していますか？
A: はい、非常に適しています。AJA特有の高品位なスケーリングアルゴリズムにより画質劣化が少なく、長時間の連続稼働でも安定しているため、プロフェッショナルな放送現場や大規模な企業カンファレンスで広く標準採用されています。

Q: 入力したPCの音声もSDI信号に乗せる（エンベデッドする）ことはできますか？
A: はい、可能です。HDMI入力からの音声をそのままエンベデッドできるほか、本体の3.5mmアナログオーディオ入力端子にPCのヘッドホン出力や外部ミキサーからの音声を接続し、SDI信号に重畳して出力することもできます。

• Roland VC-1-SC
  ROI機能はないがアップ/ダウンスケーリングやフレームレート変換に特化したスイッチャー向けコンバーター
• Blackmagic Design Micro Converter HDMI to SDI 3G...
  スケーリング機能を持たないが非常に小型で安価なため単純な信号変換を求めるユーザー向け
• AJA ROI-HDMI...
  DVI入力が不要でHDMI入力のみに特化した姉妹機であり最新のPC出力メインの現場向け
• Blackmagic Design UpDownCross HD
  ROI切り出しはできないが多様なフォーマット間のクロスコンバートを安価に実現したい現場向け
• Lumantek ez-MD+
  オーディオのエンベデッド機能とスケーリングを兼ね備えた多機能モデルで音声調整を重視する現場向け

配信エンジニア (30代 男性) ソフトウェアでの設定が直感的で便利 : 評価 ★★★★☆ 4.0

放送局技術スタッフ (40代 男性) ゲンロック対応がスタジオ運用で必須 : 評価 ★★★★★ 5.0

映像クリエイター (20代 女性) 画質は素晴らしいが事前のPC接続設定が必須 : 評価 ★★★☆☆ 3.5

必須アクセサリ

• BNCケーブル 10m...
  変換後の3G-SDI信号をスイッチャーやモニターへ長距離伝送するために必須
• HDMIケーブル 2m...
  PCやカメラから本機へ映像信号を入力するための標準的なケーブル

用途別のおすすめ

• オーディオケーブル 3.5mmステレオミニ...
  外部のミキサー音声やPCの音声をSDI信号にエンベデッド（重畳）したい場合に使用

代替・類似製品

• AJA ROI-HDMI...
  DVI入力が不要で、HDMI入力からのROIスケーリングのみが必要な最新環境におすすめ
• Roland VC-1-SC
  画面の部分切り出し（ROI）は不要で、単純な解像度・フレームレート変換を求める場合におすすめ

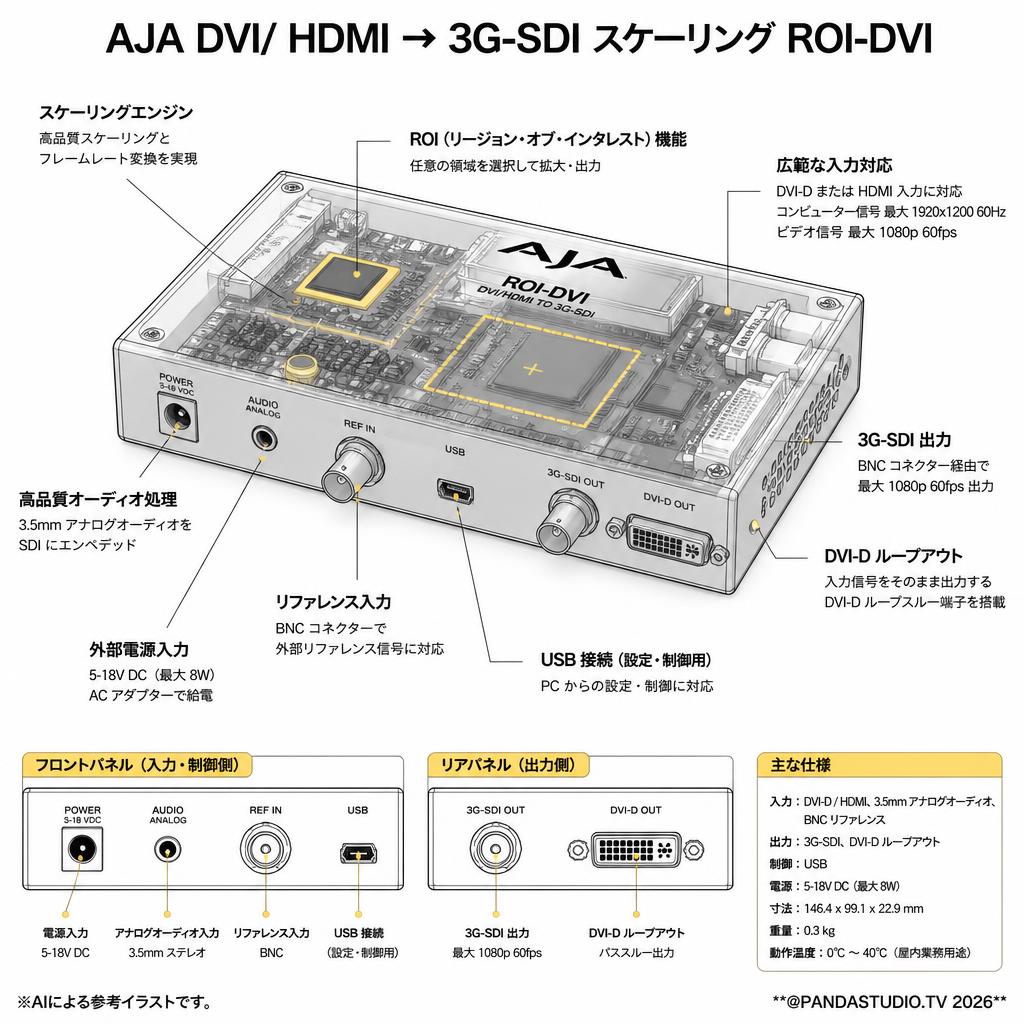

• Image sensor: 非搭載（映像信号変換器のため該当なし）
• Lens: 非搭載（映像信号変換器のため該当なし）
• Video resolution & framerate (Input): コンピューター信号 最大1920x1200 60Hz / ビデオ信号 最大1080p 60fps
• Video resolution & framerate (Output): 3G-SDI 最大1080p 50/59.94/60fps
• Photo resolution: 非搭載（静止画撮影機能なし）
• Waterproof rating: 防水機能なし（屋内業務用途）
• Battery: 非搭載（付属のACアダプターによる外部給電、5-18V DC、最大8W）
• Storage: 非搭載（録画機能なし）
• Connectivity: 入力（DVI-D / HDMI、3.5mmアナログオーディオ、BNCリファレンス）、出力（BNC 3G-SDI、DVI-Dループアウト）、制御（USB）
• Dimensions & weight: 146.4 x 99.1 x 22.9 mm / 0.3 kg
• Operating temperature range: 0℃ ～ 40℃（安全な動作温度）
