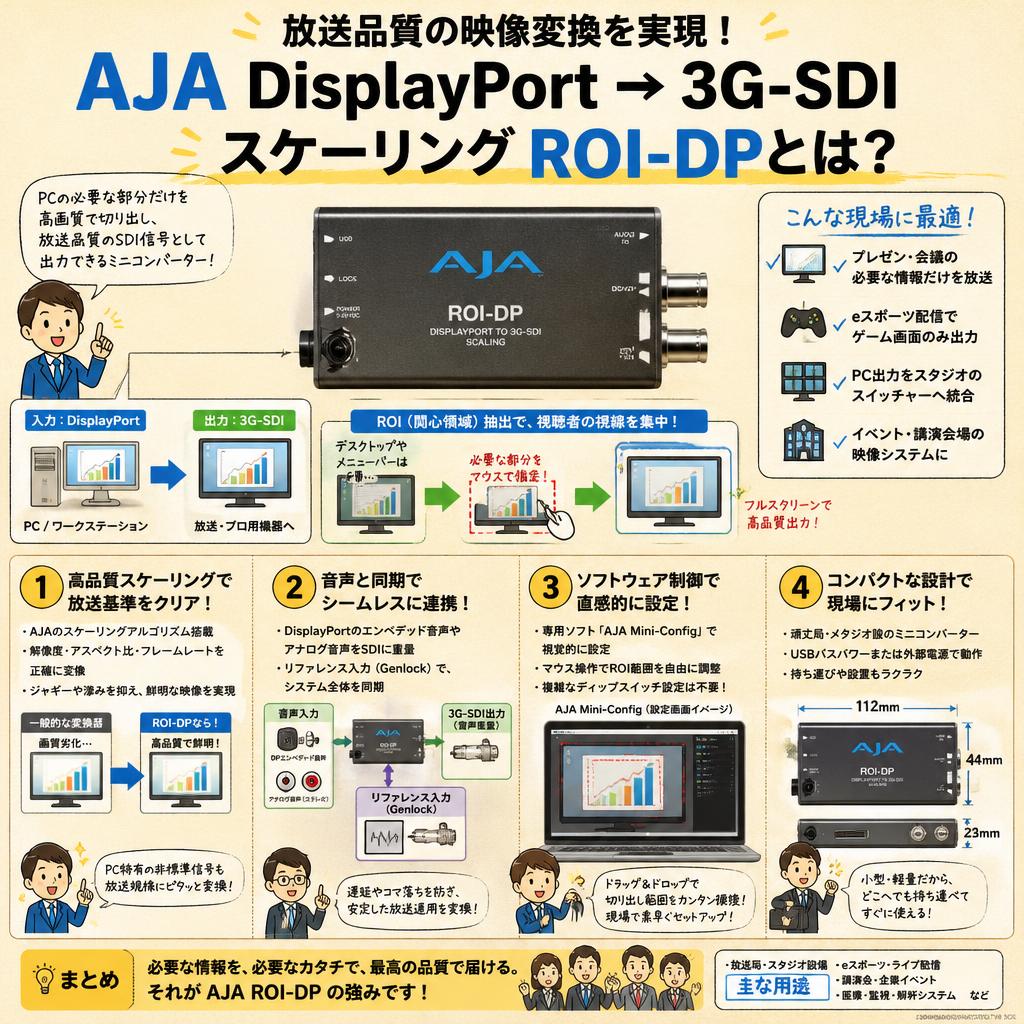

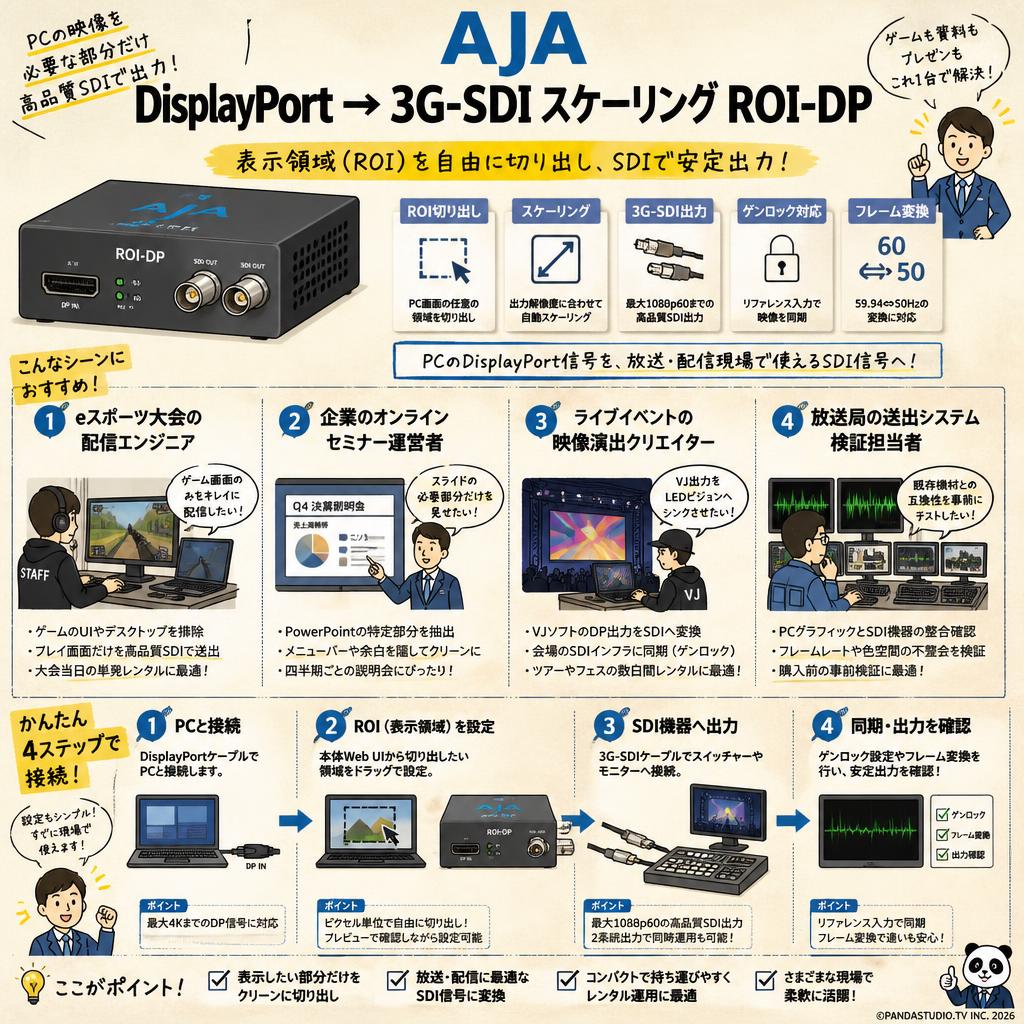

AJA DisplayPort → 3G-SDIスケーリング ROI-DP 概要
AJA のミニコンバーター ROI-DP は、手頃な価格と極めて小さなサイズでありながら非常に高品質な変換を行い、ベースバンドビデオとして SDI に出力します。 広範なオーディオ機能に加え、アスペクトおよびフレームレートの変換機能や優れたイメージスケーリングを提供します。 また、コンピューターの信号をビデオに対応する信号へ適切に組み入れる機能を求める声が増え続けていますが、そのニーズに ROI-DP は応えます。
AJA DisplayPort → 3G-SDIスケーリング ROI-DP 特徴

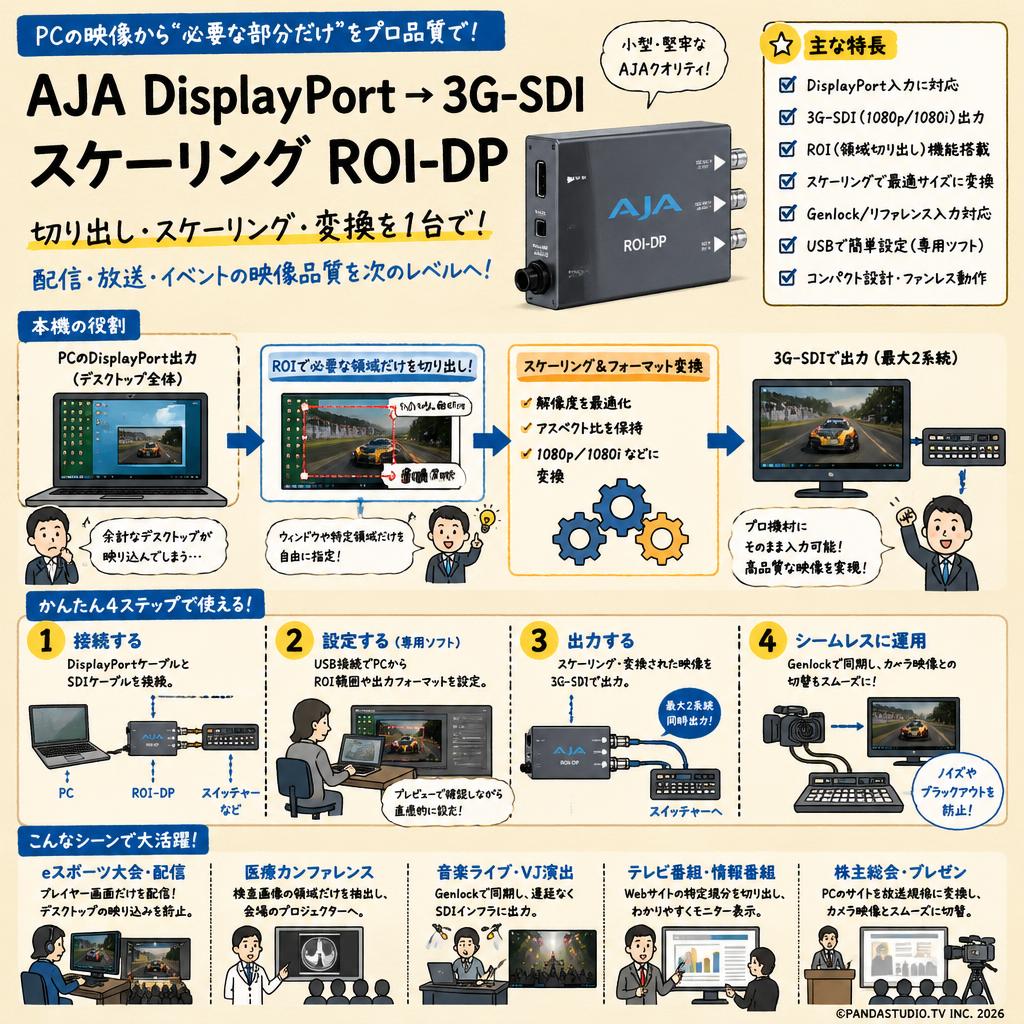

ROI (Region of Interest)
インターフェース上の不要な部分やメニューバーを排除し、コンピュータスクリーン上の必要な部分だけを抽出します。
USB 経由で ROI ミニコンバーターをコンピュータに接続し無料の MiniConfig ソフトウェアを利用すると、入力されるコンピューター信号から ROI (関心領域) をインタラクティブに選択することができます。選択した領域については、最高の画質を実現する AJA の高度なスケーリングアルゴリズムにより、出力解像度に対してどのようにスケーリングするかを設定することができます。
ROI スキャンコンバーター
AJA の無料のコントロールソフトウェア Mini-Config を用いた ROI の設定および操作方法をビデオで紹介します。
変換
MiniConfig ソフトウェアの画面上で、アスペクト比の変換を完全に制御できます。MiniConfig には、ソースは何か、出力はどのように見えるのか、受信し送信される際のフォーマットは何であるかが正確に表示されます。シンプルなメニューコントロールで、どのような状況でも素早く適切な出力を選択できます。 出力は 3G-SDI と DP のどちらにも反映され、複数のディスプレイまたは次の信号経路に同時に送信されます。

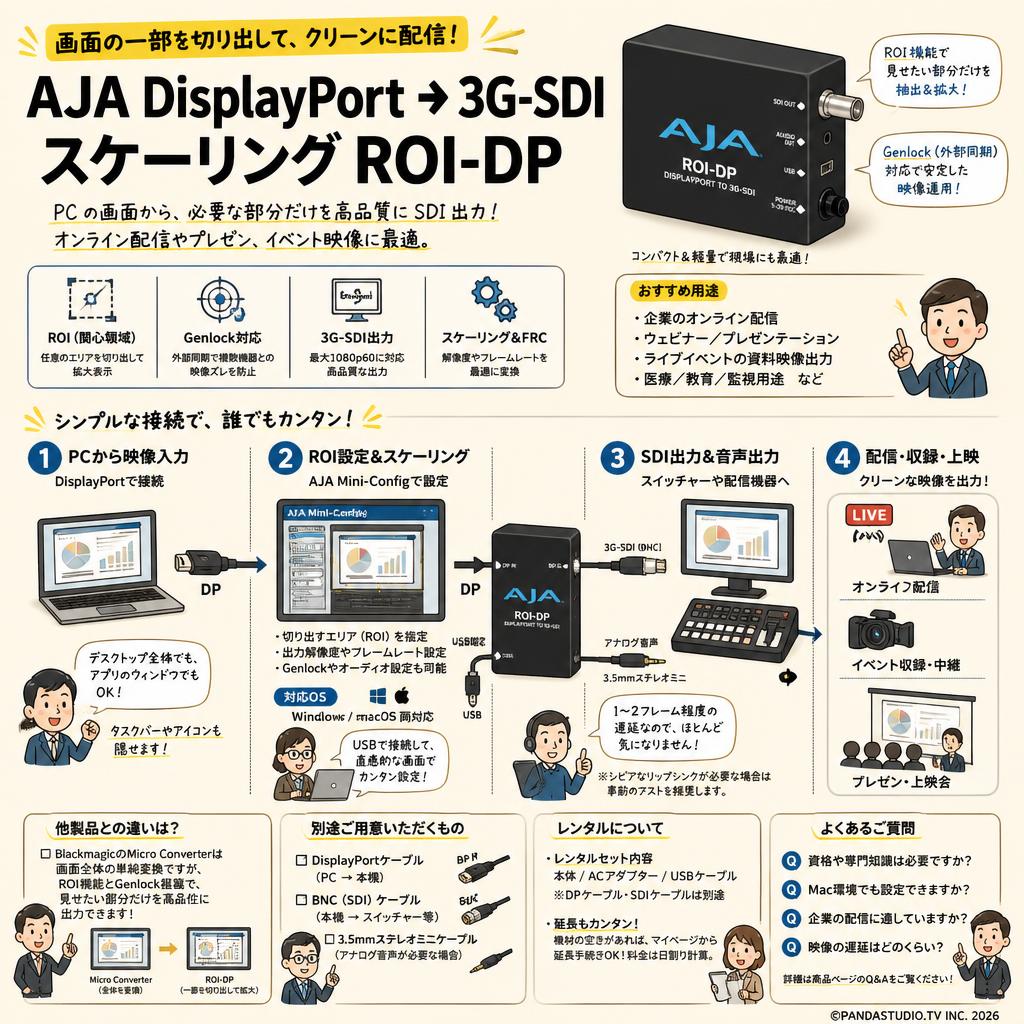

接続性
ROI はダイレクトループスルーを利用します。それを抜き出して SDI から外部モニターへインライン配置を行えます。リファレンス入力は、ROI の出力する SDI 信号が製作中もしくは施設内で一貫してロックされることを確実にします。
オーディオ
ROI-DP は 3.5mm のアナログオーディオ入力から 2 系統のオーディオまたは DisplayPort 入力から 8 系統のエンベデッドオーディオを受け取ります。オーディオソースおよびルーティングは MiniConfig ソフトウェアから選択可能で、SDI 出力にエンベデッドされます。コンピューターのオーディオは簡単に SDI 信号にエンベデッドされ、ルーティングの同期も行われます。

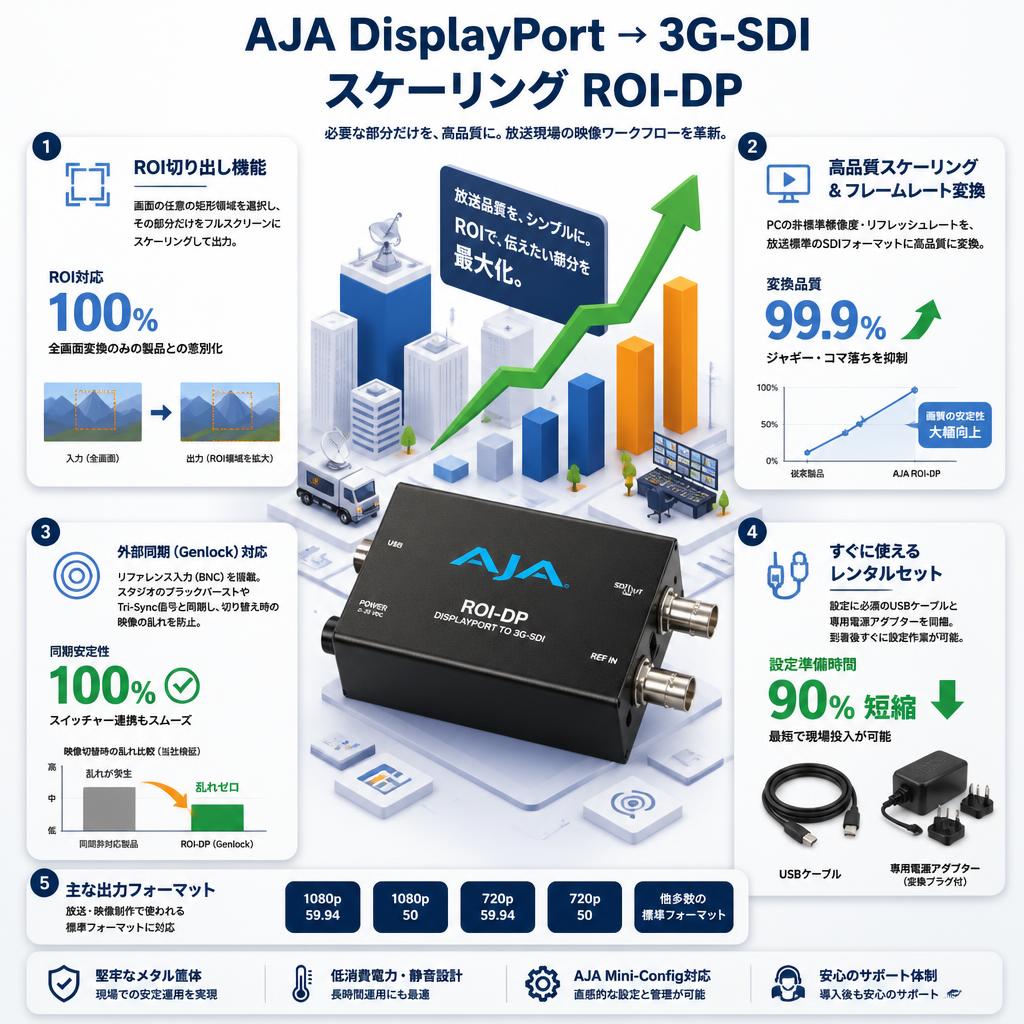

主な機能
DisplayPort から SDI へ変換
関心領域 (ROI) スケーリング
DisplayPort ループスルー
オーディオをエンベデッド
アスペクト比変換
ゲンロック入力
USB 接続で Mini Config から制御可能
5-20VDC 電源を使用 (ユニバーサル電源 DWP-U-R1 を同梱)
USB と MiniConfig サポート
USB 対応の AJA ミニコンバーターと無料の AJA MiniConfig ソフトウェアを使用することにより、使いやすいグラフィカルなインターフェイスで、現在の入出力フォーマットに関する詳細情報を管理することができます。サポートされている AJA ミニコンバーターの全パラメーターを制御し、新しい特徴や機能を追加するファームウェアアップデートを AJA からロードします。
サポートされている AJA ミニコンバーターの全パラメーター制御だけでなく AJA から提供されるファームウェアの更新を行う事で新機能や機能の追加を行う事が可能です。

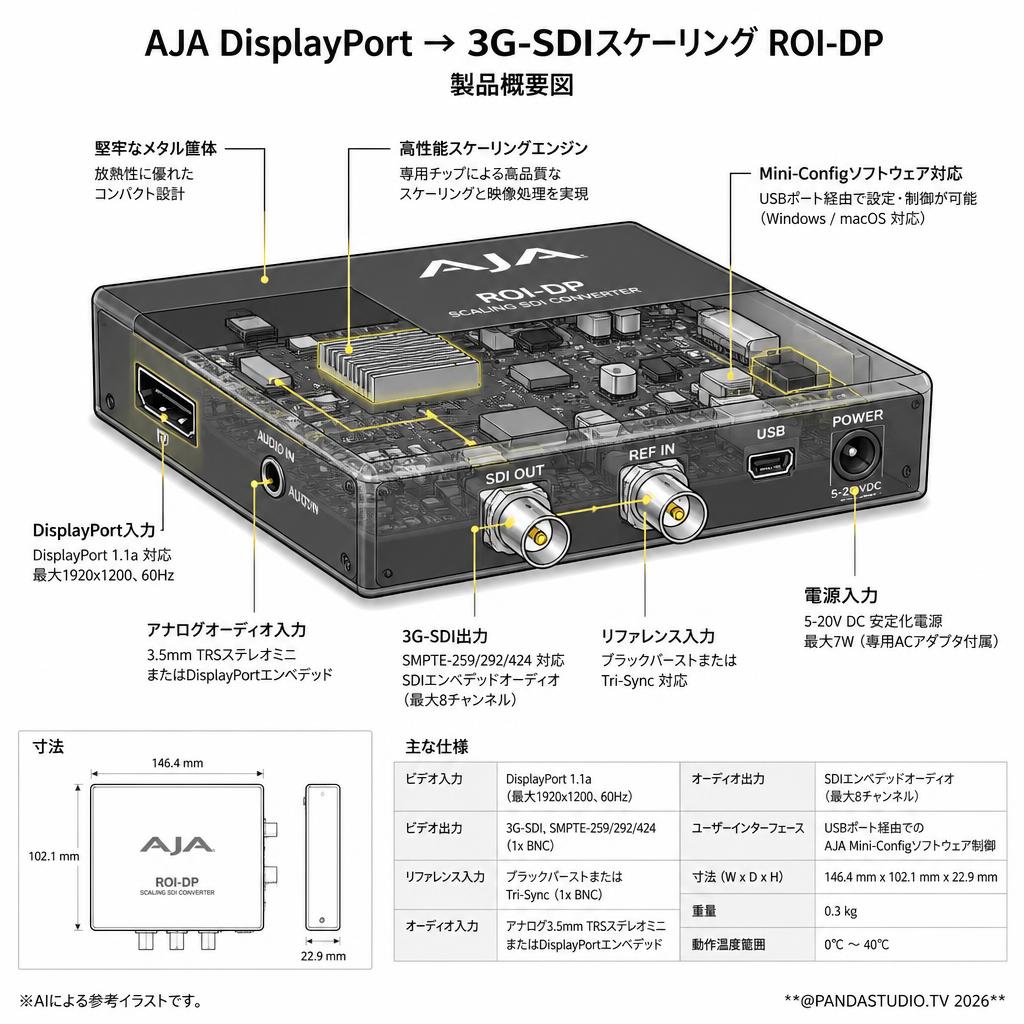

AJA DisplayPort → 3G-SDIスケーリング ROI-DP 仕様
ビデオ出力フォーマット
(HD) 1920 x 1080p 50, 59.94, 60 - SMPTE 425-1 Level A mapping structure 1 (4:2:2 10-bit YCbCr)
(HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30
(HD) 1920 x 1080i 25, 29.97
(HD) 1280 x 720p 50, 59.94, 60
(SD) 625i 25
(SD) 525i 29.97
リファレンス入力
対応するリファレンスビデオ入力は下記です。
1080p 3 値シンク
1080i 3 値シンク
720p 3 値シンク
PAL 625 2 値シンク
NTSC 525 2 値シンク
ビデオ入力
DisplayPort 1.1a 入力端子 × 1
ビデオ出力
DisplayPort
DisplayPort パススルーコネクタ x 1
SDI
3G-SDI, SMPTE-259/292/424, BNC x 1
HDCP
ROI-DP では HDCP 暗号化による DisplayPort 出力の暗号化を行いません。
ROI-DP は HDCP 入力を受け付けません。
オーディオ入力
3.5mm アナログ TRS x 1、2 チャンネル
DisplayPort エンベデッドオーディオ、24-bit、8 チャンネル
オーディオ出力
SDI エンベデッド オーディオ、24-bit、2 チャンネルまたは 8 チャンネル
DisplayPort エンベデッドオーディオ、24-bit、8 チャンネル
ユーザーコントロール
同梱のケーブルと MiniConfig ソフトウェアとともに USB ポートを使用し、Mac/Windows 経由でデバイスを設定します。
サイズ (w x d x h)
146.431 mm x 102.108 mm x 22.86 mm (5.765 インチ x 4.02 インチ x 0.9 インチ)
電源
電源アダプタ (付属品: DWP-U-R1 )
100 - 240V、50/60Hz ユニバーサル入力
安定化した5-20V DC、最大 7W
動作環境
安全動作温度 : 0℃ ~ 40℃ (32°F ~104°F)
安全保管温度 (電源オフ時) : -40℃ ~ 60℃ (-40°F ~ 140°F)
動作相対湿度 : 10% ~ 90% (結露なきこと)
動作高度 : 3,000m 未満 (10,000 フィート未満)
