放送品質のIP映像伝送をSDI環境へ統合する中核デバイスとは？

「AJA SMPTE ST 2110 IP ビデオ& オーディオ → IPR-10G2-SDI」は、次世代の放送インフラとして急速に普及しているSMPTE ST 2110規格のIPビデオおよびオーディオストリームを受信し、従来のベースバンド環境である3G-SDI信号へと高品位にデコードするプロフェッショナル向けのミニコンバーターです。映像制作の現場において、IPネットワークベースのルーティングが主流になりつつある一方で、現場のモニタリングや既存のスイッチャー、ルーターといった資産はSDIベースのものが数多く稼働しています。本製品は、これら2つの異なるテクノロジーの間に生じる「規格の壁」をシームレスに取り払い、高品質な映像と音声を遅延なく確実にブリッジするという重要な役割を担っています。情報収集の段階にあるユーザーにとって、本機は単なる信号変換器ではなく、IP化への移行期におけるシステム構築の柔軟性と信頼性を担保するための必須ツールとして位置づけられます。

SMPTE ST 2110規格がもたらすシステム構築のパラダイムシフト

従来のSDIケーブルでは、1本の同軸ケーブルに映像、音声、アンシラリーデータがすべて多重化されて伝送されていました。しかし、SMPTE ST 2110規格では、これらを独立したIPパケット（エッセンス）としてネットワーク上に分散させることが可能です。本製品の設計思想は、このST 2110の利点を最大限に引き出しつつ、最終的な出力先であるSDIデバイスに対して完全な同期を保って再構築することにあります。これにより、ネットワーク上の任意の場所から必要な映像ストリームだけを抽出し、物理的な配線の制約にとらわれない柔軟なモニタリング環境を構築できるようになります。映像品質においても、非圧縮の10ビット4:2:2処理を維持し、放送局の厳しい基準を満たすクリアな映像出力を実現しています。

ヒットレススイッチングによる無停止運用の実現

ライブイベントやスポーツ中継など、一瞬の映像の乱れも許されないミッションクリティカルな現場において、ネットワークの障害は致命的な放送事故に直結します。本製品は、放送グレードの機器に求められる高い信頼性を確保するため、SMPTE ST 2022-7で定義される「シームレスプロテクションスイッチング（ヒットレススイッチング）」に対応しています。本体に搭載された2基の10GigE SFP+ポートを使用して、2つの独立したネットワーク経路から同一のIPストリームを受信することで、万が一メイン経路のケーブル断線やスイッチの障害が発生しても、バックアップ経路から瞬時にパケットを補完します。この強固な冗長化アーキテクチャにより、出力されるSDI映像には一切の乱れや途切れが生じず、現場のオペレーターに絶対的な安心感を提供します。

NMOS対応によるネットワーク上の容易なデバイス管理

IP映像システムの課題の一つに、ネットワーク上に無数に存在するデバイスやストリームの管理の複雑さがあります。本製品は、AMWA（Advanced Media Workflow Association）が策定したNMOS（Networked Media Open Specifications）のIS-04（ディスカバリーとレジストレーション）およびIS-05（デバイス接続管理）に完全対応しています。これにより、ブロードキャストコントローラーなどの管理ソフトウェアから本機が自動的に認識され、複雑なマルチキャストIPアドレスやポート番号を手動で入力することなく、直感的なGUI操作でルーティングの変更や接続の確立が行えます。大規模なネットワーク環境であっても、SDIのパッチパネルを繋ぎ変えるのと同じような感覚で、迅速かつミスのないオペレーションが可能になります。

既存のベースバンド機器と次世代IPインフラの橋渡し

放送業界全体がIP化へと舵を切る中で、すべての機材を一度にIP対応製品へリプレイスすることは、莫大なコストとリスクを伴います。本製品は、既存のSDI波形モニター、マルチビューワー、スイッチャー、ルーターといった高価なベースバンド資産の寿命を延ばし、段階的なIP化（ハイブリッド運用）を可能にする戦略的な投資となります。専用の制御用イーサネットポートを独立して備えることで、映像トラフィックに影響を与えずに安全なリモート設定が行えるなど、現場のエンジニアの運用負荷を下げる細やかな配慮がなされています。次世代のIPインフラの恩恵を受けながら、使い慣れたSDI機器の操作感と確実性を損なわない本製品は、ハイブリッド環境における映像伝送の要として、プロフェッショナルの厳しい要求に応え続けます。

• 放送局のシステムエンジニア（IP化の検証）

  放送局のインフラをSDIからIPへ移行する過程で、既存のSDIモニターやルーターとの接続検証を行うエンジニア。本稼働前のプレ評価として短期間レンタルを活用し、高額なIPコンバーターを購入前に実環境でテストできるため、投資リスクを抑えられます。

• 大規模ライブイベントのテクニカルディレクター（一時的な中継拠点の構築）

  スタジアムなどの広大な会場で、光ファイバーを用いたIPネットワーク経由で映像を受信し、現場のSDIスイッチャーに入力するディレクター。イベント期間中のみのレンタルにより、限られた予算内で長距離伝送とSDI変換の課題を同時に解決します。

• ポスプロスタジオの映像技術者（新規IP機材の互換性テスト）

  新たに導入したST 2110対応の編集サーバーから出力されるIPストリームを、従来のリファレンスモニターで確認したい技術者。スポット的な機材テストのためのレンタルで、メーカー間の互換性やNMOSによるルーティングの確実性を低コストで確認できます。

• 企業内スタジオのインフラ管理者（社内イベント時のSDIモニター増設）

  全社会議や株主総会などで、社内IPネットワークを流れる映像を別室のSDIプロジェクターに投影する必要がある管理者。年数回のイベントのために専用コンバーターをレンタルすることで、資産を持たずに一時的なパブリックビューイング会場を構築できます。

• 放送局のマスター設備更新に伴うIPからSDIへのモニタリング環境構築

  IP化されたマスターコントロールルームにおいて、ST 2110ネットワーク上の特定の映像ストリームを既存のSDI波形モニターで監視するシーン。1080p60の映像をNMOS IS-04/05でルーティングし、遅延のない確実な信号確認を実現します。

• 大規模スポーツ中継でのリモートプロダクションにおける映像受信

  競技場から遠隔地のサブコントロールルームへIP伝送されたマルチカメラ映像を、ディレクター用のSDIマルチビューワーに入力するシーン。ST 2022-7対応のデュアル10GbEポートで冗長化された信号を受信し、パケットロスによる放送事故を防ぎます。

• ライブコンサート会場でのST 2110 IPネットワークから既存SDIルーターへの信号変換

  ステージ裏のIPカメラ群からバックボーンネットワークを経由して送られてくる映像を、中継車のSDIルーターに引き込むシーン。本機を中継車のラックにマウントし、IPストリームから音声とアンシラリーデータを維持したままデュアル3G-SDIとして出力します。

• 企業カンファレンスにおけるIP伝送された登壇者映像のプロジェクター投影

  別会場から社内LANを通じてST 2110形式で伝送される基調講演の映像を、メインホールのSDI入力対応大型プロジェクターに映し出すシーン。専用の制御用イーサネットポートからWeb UIにアクセスし、マルチキャスト設定を現場で迅速に調整します。

• 大学病院の手術室からカンファレンスルームへの高画質低遅延な映像共有

  手術室の術野カメラ映像を院内IPネットワークで伝送し、医局のSDIモニターでリアルタイムに確認するシーン。医療現場で求められる非圧縮・低遅延のST 2110ビデオストリームを安定してSDIにデコードし、教育やコンサルテーションのための高精細な映像を提供します。

• ヒットレススイッチング（ST 2022-7）による冗長化で放送事故を防止

  AJA IPR-10G2-SDIは、2つの10GigE SFP+ポートを搭載し、SMPTE ST 2022-7ヒットレススイッチングをサポートしています。一方のネットワーク経路に障害が発生しても、もう一方の経路からパケットを補完し、映像の乱れや途切れを一切起こさずにSDI出力を継続できる点が、単一ポートの簡易コンバーターにはない強力な強みです。

• NMOS IS-04/IS-05サポートによる柔軟なルーティング管理

  IP映像システムにおいてデバイスの発見と接続を標準化するNMOS規格に完全対応しています。Blackmagic DesignのIPコンバーター等と比較して、サードパーティ製のブロードキャストコントローラーから本機を自動認識し、複雑なマルチキャストIPアドレスを手打ちすることなく、GUI上で直感的にルーティングを変更できる高い相互運用性を誇ります。

• 2系統の3G-SDI出力によるモニタリングと収録の同時並行処理

  デコードされた映像は、2つの独立した3G-SDI端子から同時に出力されます（最大1080p60、4:2:2、10ビット）。これにより、1台のコンバーターから映像モニターとバックアップ収録機材の両方に分配器なしで直接信号を送ることが可能となり、ラック周りの配線を簡素化し、機材トラブルのポイントを減らすことができます。

• SFP+モジュール付属セットのレンタルで高額な初期投資なく即時運用可能

  10GbEネットワーク接続に必要なSFP+トランシーバーモジュールは高価であり、規格の相性問題も発生しやすいですが、レンタル品には動作確認済みのモジュールがセットになっています。そのため、ユーザーは別途パーツを購入する手間や相性リスクを負うことなく、手元に届いたその日からすぐにST 2110のIP伝送テストや一時的なイベント運用を開始できます。

Q: ST 2110ネットワークに接続するためのSFP+モジュールはレンタルセットに含まれますか？
A: はい、動作確認済みの10GigE対応SFP+トランシーバーモジュールが付属しています。お客様で別途ご用意いただく必要はなく、お手持ちの光ファイバーケーブルを接続してすぐにご利用いただけます。

Q: 制御用のネットワークポートは映像伝送用のポートと分かれていますか？
A: はい、映像・音声伝送用の10GigE SFP+ポート（2基）とは別に、設定および制御専用の10/100/1000Base-Tイーサネットポート（RJ-45）を1基搭載しています。これにより、映像トラフィックと制御トラフィックを完全に分離した安全なネットワーク構築が可能です。

Q: ST 2022-7のヒットレススイッチングを利用するにはどのような設定が必要ですか？
A: 2つのSFP+ポートをそれぞれ独立したネットワークスイッチに接続し、送信側から同一のストリームを両経路に流す必要があります。本機のWeb UIから「シームレスプロテクションスイッチング」を有効にすることで、自動的にパケットが補完されます。

Q: Blackmagic 2110 IP Converterと比較してどのような利点がありますか？
A: AJA IPR-10G2-SDIは、ST 2022-7によるネットワーク冗長化（ヒットレススイッチング）に対応している点や、NMOS IS-04/IS-05による高度なルーティング管理をサポートしている点で、よりミッションクリティカルな放送局レベルの運用に適しています。

Q: レンタル利用途中で機器の検証が長引いた場合、レンタル期間を延長できますか？
A: はい、マイページから簡単に延長手続きが可能です。次の予約が入っていない限り、1日単位での延長料金にて引き続きご利用いただけます。大規模なIPシステム構築時の検証遅延などにも柔軟に対応できます。

Q: 出力されるSDI信号の解像度とフレームレートの最大値はいくつですか？
A: 最大で1080p 60fps（HD解像度）、4:2:2 10ビットの3G-SDI出力に対応しています。4K解像度には対応しておりませんので、4K IPストリームを扱う場合は別のコンバーターをご検討ください。

Q: NMOSレジストリに自動登録されない環境でも、手動でルーティングを設定できますか？
A: はい、NMOSコントローラーが存在しない小規模なネットワーク環境でも、本機内蔵のWebサーバーにアクセスし、SDPファイルをアップロードするか、マルチキャストIPアドレスを手動入力することで受信ストリームを指定可能です。

Q: 音声信号の出力はSDIエンベデッドオーディオのみですか？
A: SDI出力に最大16チャンネルの音声がエンベデッドされるほか、本体にRCAアナログオーディオ出力端子（2チャンネル）を搭載しています。ST 2110-30で伝送された音声を、外部アンプやスピーカーで直接モニタリングすることが可能です。

• Blackmagic 2110 IP Converter 3x3G
  1台で3系統の送受信が可能だが冗長化非対応。コスト重視の小規模スタジオ向け
• AJA IPR-10G-HDMI
  SDIではなくHDMIで出力するモデル。PCモニターや民生用テレビでIP映像を確認したいユーザー向け
• Matrox ConvertIP DSS...
  ST 2110とIPMXの両規格に対応し、SDI/HDMI入出力の切り替えが可能な柔軟性を求める技術者向け
• Cobalt Digital 9992-DEC...
  openGearフレームに実装するカード型。大規模なラックスペースで高密度な変換が必要な放送局向け
• Riedel MediorNet FusioN 3...
  単なる変換だけでなく、信号のプロセッシングやマルチビューワー機能も求める高度なシステム構築向け

放送局エンジニア (40代 男性) / 安定したヒットレススイッチング。SFP+の相性には注意 : 評価 ★★★★☆ 4.5

業界誌のレビュー記事より。ST 2022-7による冗長化テストを実施したところ、片方のLANケーブルを抜いてもSDI出力の映像が1フレームも乱れず、非常に信頼性が高いと感じました。ただし、サードパーティ製の安価なSFP+モジュールでは認識しないことがあったため、メーカー推奨品を使用するか、動作確認済みのレンタル品を利用するのが安全です。

イベント配信ディレクター (30代 男性) / NMOS対応でルーティングが容易。発熱対策は必須 : 評価 ★★★★☆ 4.0

映像機材フォーラムの投稿より。NMOSコントローラーからの認識が非常にスムーズで、複雑なIPアドレス管理なしにストリームを切り替えられる点が素晴らしいです。一方で、10GbE処理の負荷が高いためか本体がかなり熱を持ちます。密閉された狭いスペースに押し込まず、風通しの良い場所に設置するか、冷却ファンを併用するなどの熱対策が必要です。

ポスプロ技術者 (50代 男性) / 既存SDI環境とのシームレスな統合。初期設定の学習コストあり : 評価 ★★★☆☆ 3.5

機材検証ブログより。IPネットワークから取り出した映像と音声を、従来のSDIルーターや波形モニターに問題なく入力でき、ベースバンド機材の延命に役立ちます。ただ、PTPクロックの同期設定やSDPファイルの扱いなど、IPビデオ特有のネットワーク知識が求められるため、SDIコンバーターのような「繋げば映る」手軽さを期待すると戸惑うかもしれません。

必須アクセサリ

• 光ファイバーケーブル LC-LC 10m...
  10GbEネットワークスイッチと本機を接続するためのマルチモード光ケーブル
• BNCケーブル 5m...
  変換されたSDI信号をモニターやスイッチャーに入力するために必要

用途別のおすすめ

• Netgear M4300-8X8F...
  ST 2110のマルチキャストトラフィックを安定して処理できる10GbE対応スイッチ
• SONY PVM-A170...
  SDI出力された映像の色味や遅延を正確に確認するための業務用有機ELモニター

代替・類似製品

• AJA IPR-10G-HDMI
  出力先がSDIモニターではなく、一般的なHDMIプロジェクターやテレビの場合に選択
• Blackmagic 2110 IP Converter 3x3G
  冗長化が不要で、1Uラックサイズで多チャンネルの送受信を安価に行いたい場合に推奨

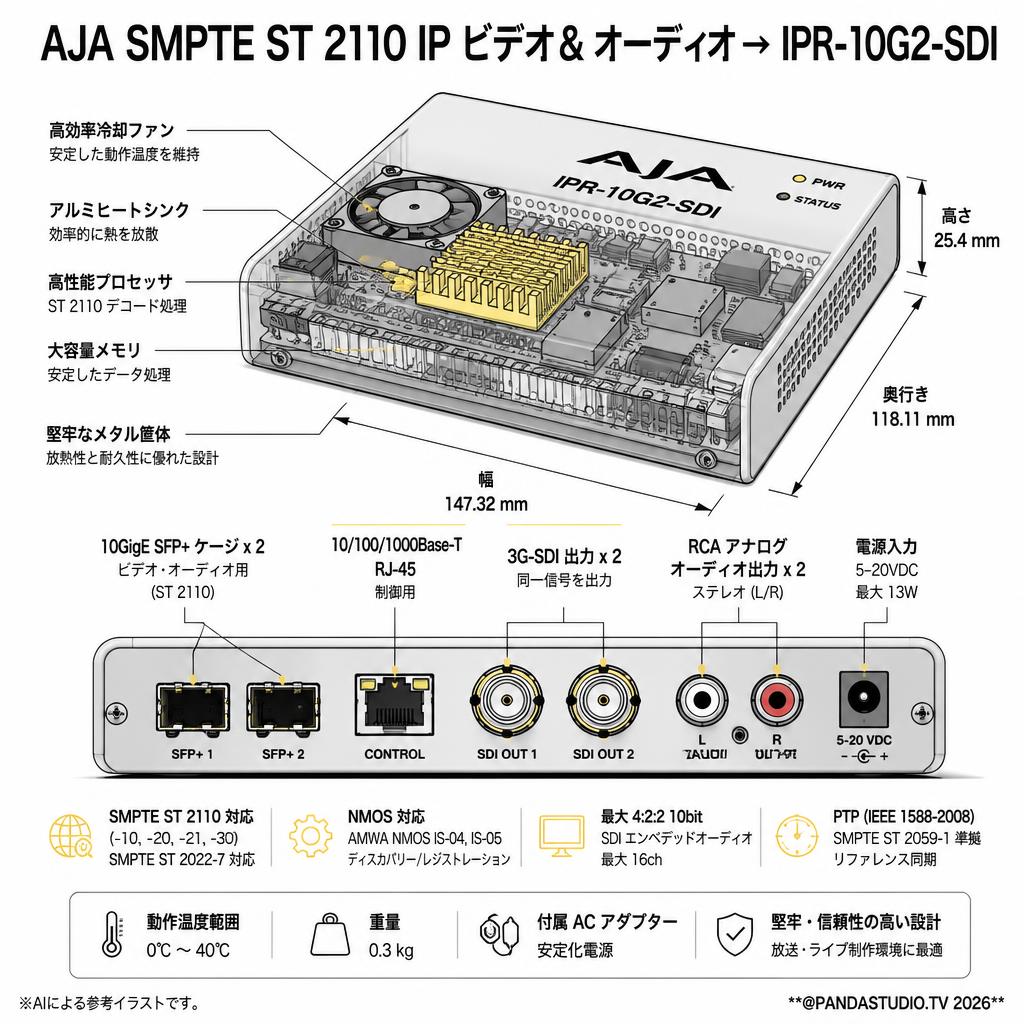

• ビデオフォーマット: 1080p (23.98/24/25/29.97/30/50/59.94/60), 1080i, 720p, 625i, 525i
• ビデオ品質: 最大4:2:2、10ビット
• メディアトランスポートインターフェース: SMPTE ST 2110 (-10, -20, -21, -30), SMPTE ST 2022-7対応
• ネットワークインターフェース: 10GigE SFP+ ケージ x 2（ビデオ・オーディオ用）、10/100/1000Base-T RJ-45 x 1（制御用）
• ビデオ出力: 3G-SDI BNC x 2（同一信号を出力）
• オーディオ出力: SDIエンベデッドオーディオ（最大16ch）、RCAアナログオーディオ x 2
• リファレンス: PTP (IEEE 1588-2008) SMPTE ST 2059-1準拠
• ディスカバリー/レジストレーション: AMWA NMOS IS-04, IS-05対応
• サイズ (W x D x H): 147.32 mm x 118.11 mm x 25.4 mm
• 重量: 0.3 kg
• 電源: 5-20VDC安定化電源、最大13W（付属ACアダプター使用）
• 動作温度範囲: 0℃ ～ 40℃
