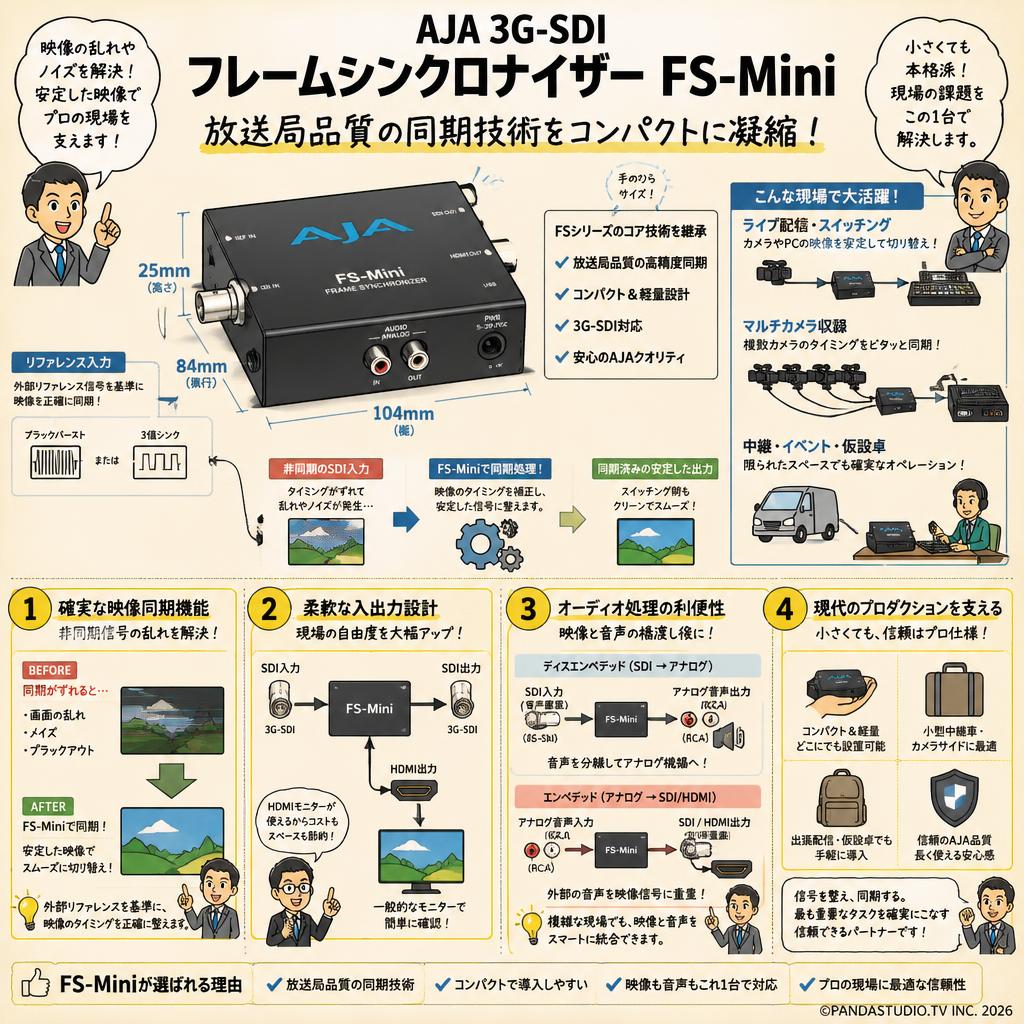

放送局品質の同期技術をコンパクトに凝縮したフレームシンクロナイザー

「AJA 3G-SDI フレームシンクロナイザー FS-Mini」は、放送局やプロフェッショナルな映像制作現場で求められる高度な信号同期機能を、手のひらサイズのミニコンバーター筐体に収めたユーティリティデバイスです。長年にわたり業界標準として世界中のスタジオで信頼されてきたAJA Video Systemsの「FSシリーズ」のコア技術を継承しつつ、機動性と導入のしやすさを極限まで追求して設計されました。大規模なラックシステムを組む余裕のない現場でも、妥協のない映像同期を実現します。

非同期信号の乱れを解決する確実な映像同期機能

ライブ配信やマルチカメラ収録の現場では、異なるカメラやPC、再生機器から入力される映像信号のタイミングがずれることで、スイッチャーでの切り替え時に映像が乱れたりノイズが発生したりする問題が頻発します。本機は、外部からのリファレンス信号（ブラックバーストまたは3値シンク）を基準にして、タイミングの合っていないSDI入力信号を正確に同期させ、安定した映像出力を保つという、映像システムの根幹を支える極めて重要な役割を果たします。

既存のシステムに組み込みやすい柔軟な入出力設計

放送用機材としての厳格な基準を満たす3G-SDI入出力を備えるだけでなく、モニター確認に便利なHDMI出力も同時に提供する点が本製品の大きな特徴です。これにより、高価なSDI専用モニターを用意しなくても、一般的な民生用ディスプレイで同期後の映像信号を正確にモニタリングすることが可能となります。現場の機材構成の自由度を大幅に高め、限られた予算とスペースの中でも確実なオペレーションをサポートする設計思想が貫かれています。

複雑な現場を支えるオーディオ処理の利便性

映像の同期だけでなく、音声信号のルーティングやエンベデッド処理にも対応している点が、本製品の設計の深さを示しています。SDI入力に重畳された音声を分離（ディスエンベデッド）してアナログ出力したり、逆に外部のアナログ音声をSDIやHDMI出力に重畳（エンベデッド）したりすることが可能です。映像と音声のシステムが別々に構築されている複雑なイベント現場でも、両者の橋渡し役として機能し、システム全体の統合をスムーズに行うことができます。

現代のプロダクション環境における位置づけ

かつては大規模なラックマウント型の機材が主流だったフレームシンクロナイザーを、カメラサイドや小型の中継車、あるいは出張配信の仮設卓にも容易に配置できるサイズに落とし込んだことで、本機は中規模から小規模のプロダクションに革新をもたらしました。特定のフォーマット変換に依存せず、純粋に「信号を整え、同期する」という基本かつ最も重要なタスクを確実に行うための信頼できるツールとして、現在の映像制作の現場において確固たる地位を築いています。

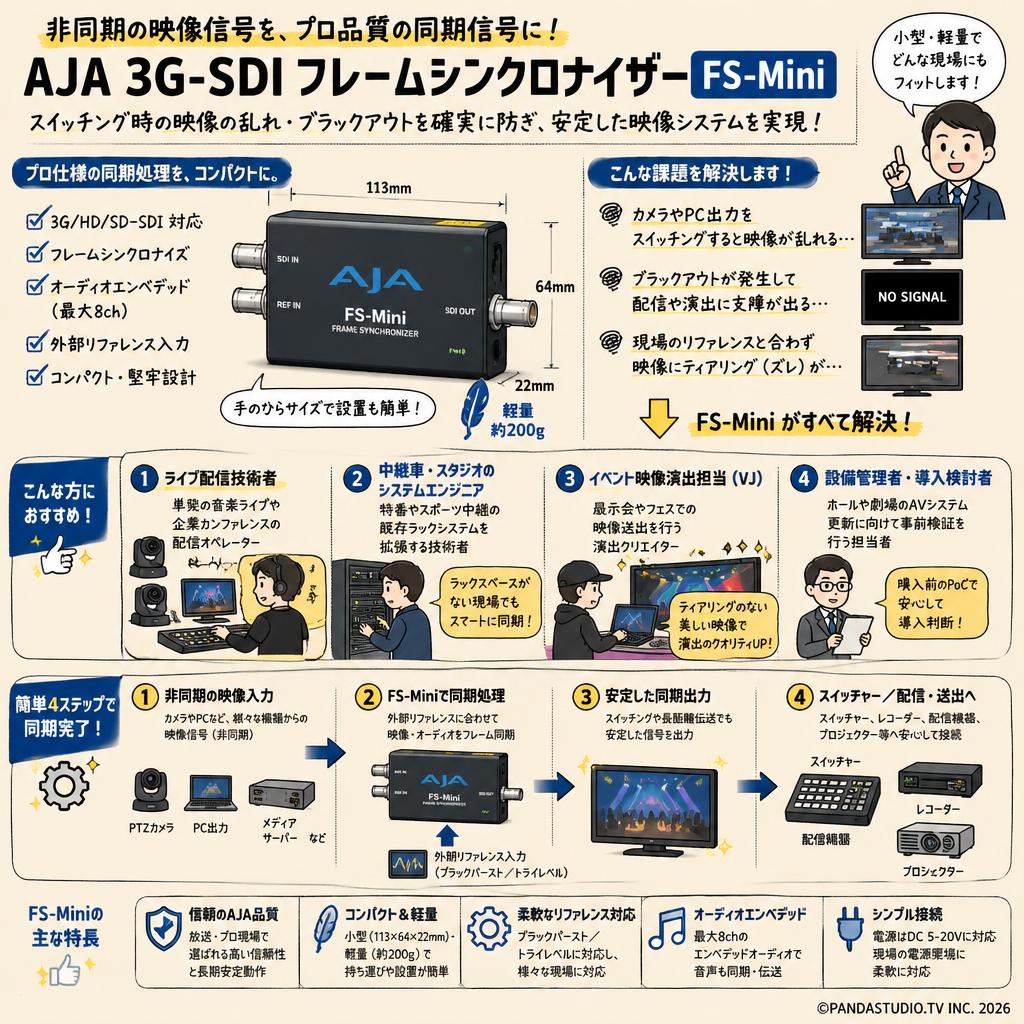

• ライブ配信技術者

  【人物像】複数台のPTZカメラやPC出力をスイッチャーに入力する配信オペレーター。【レンタルシナリオ】単発の音楽ライブ配信や企業カンファレンスでの仮設システム構築。【ペインポイント】民生用カメラやPCからの非同期信号によるスイッチング時の映像の乱れやブラックアウトを、確実かつ手軽に防ぎたい。

• 中継車・スタジオのシステムエンジニア

  【人物像】放送局や映像制作会社で機材のルーティングとシステム設計を担当する技術者。【レンタルシナリオ】大規模特番やスポーツ中継における、既存ラックシステムの入力系統の臨時拡張。【ペインポイント】ラックスペースに余裕がない現場で、外部からの持ち込み映像素材を局内リファレンスに同期させる必要がある。

• イベント映像演出担当（VJ）

  【人物像】プロジェクターやLEDビジョンへの映像送出を行う演出クリエイター。【レンタルシナリオ】展示会や野外フェスでの数日間にわたる映像送出システムの運用。【ペインポイント】メディアサーバーからの出力と現場のSDIインフラのクロックが合わず、映像のティアリング（ズレ）が生じるのを防ぎたい。

• 映像機材の導入検討を行う設備管理者

  【人物像】ホールや劇場の常設AVシステムを管理・更新する担当者。【レンタルシナリオ】次期システム更新に向けた、既存設備との相性や安定性の事前検証（PoC）。【ペインポイント】高額な機材を購入する前に、実際の配線環境でオーディオのエンベデッド機能や同期の精度が要件を満たすかテストしたい。

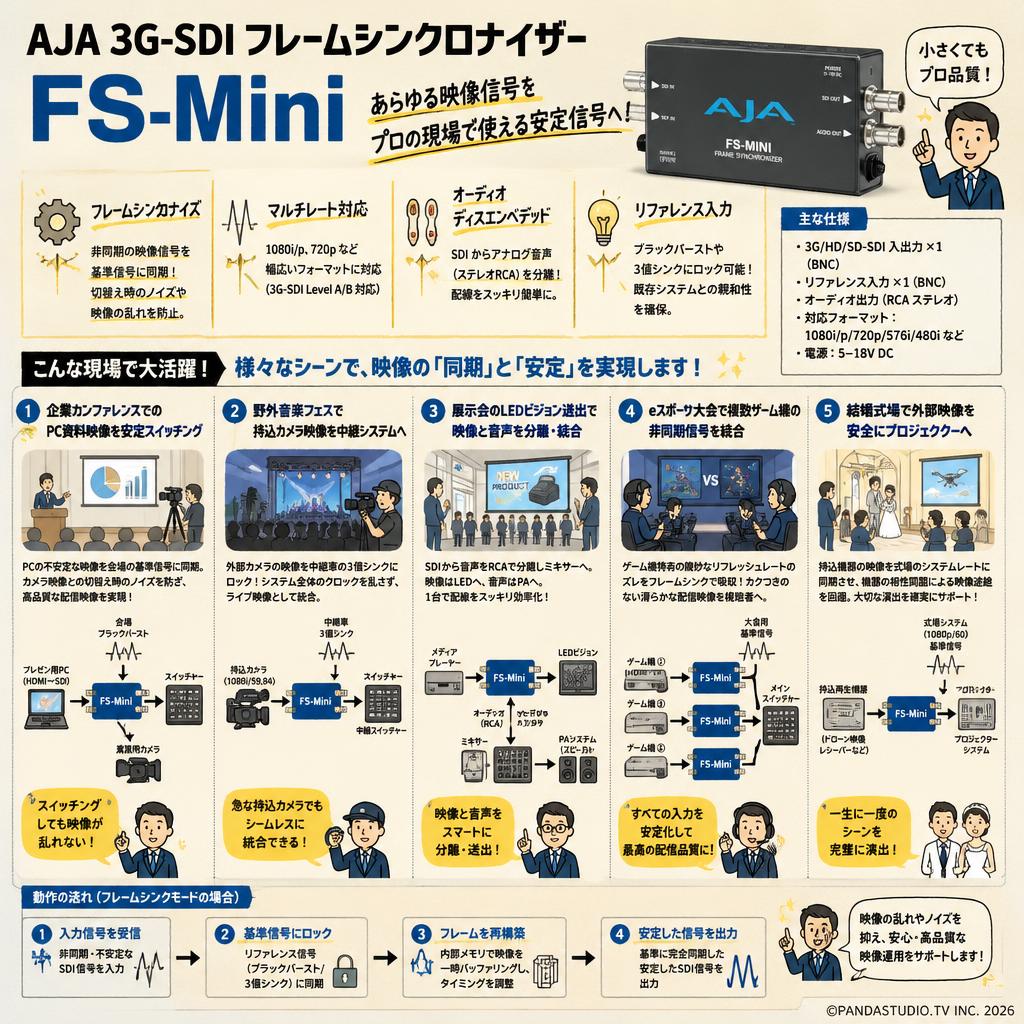

• 企業カンファレンスでPC資料映像を乱れなくスイッチングするための活用

  登壇者のプレゼン用PC（HDMI出力をSDI変換したもの）と、会場の業務用カメラの信号をスイッチャーで切り替えるシーン。PCからの非同期かつ不安定なフレームレートの信号を、本機で会場のブラックバースト信号に同期させることで、切り替え時のノイズを防ぎ、クライアントに高品質な配信映像を納品します。

• 野外音楽フェスで外部持ち込みカメラを中継システムに組み込む際の必須機材

  メインシステムとは別に、アーティスト専属のカメラマンが持ち込んだ映像信号を、中継システムに急遽入力するシーン。1080i/59.94の設定で、本機の3G-SDI入力に接続し、中継車の3値シンクにロックさせます。これにより、システム全体のクロックを乱すことなく、シームレスなライブ映像として統合できます。

• 展示会のLEDビジョン送出で映像と音声を分離・統合するセットアップ

  メディアプレーヤーからの映像を巨大なLEDビジョンに送りつつ、音声は会場のPAシステムに送るシーン。本機のオーディオディスエンベデッド機能を使い、SDI信号からRCAアナログ音声を取り出してミキサーへ送ります。映像の同期と音声の分離を1台で完結させ、限られたブース内の配線をスッキリさせます。

• eスポーツ大会で複数ゲーム機の非同期信号を統合する安定した運用

  複数のゲームコンソールからの映像を、コンバーター経由でメインスイッチャーに入力するシーン。ゲーム機特有の微妙なリフレッシュレートのズレを、本機を各入力段に挟んでフレーム同期（フレームシンクモード）させることで吸収し、配信中の映像カクつきやドロップフレームのない滑らかなプレイ映像を視聴者に届けます。

• 結婚式場の常設設備に一時的な外部映像ソースを追加する際の安全な接続

  新郎新婦が持ち込んだ特殊な再生機器（ドローン映像のレシーバー等）を、式場のSDIベースのプロジェクターシステムに接続するシーン。本機を介して式場のシステムレート（例：1080p/60）に同期させることで、機器の相性問題による突然の映像途絶を回避し、一生に一度のイベントで確実な映像演出を実現します。

• 放送局基準のAJA FSテクノロジーを小型筐体で実現

  大規模なラックマウント機材であるAJA FSシリーズのコア技術を、わずか117mm×131mmのミニコンバーターサイズに凝縮しています。Blackmagic DesignのUpDownCross HDなどの安価なコンバーターと比較して、外部リファレンス（ゲンロック）入力端子を備えている点が決定的な違いであり、厳密なシステム同期が求められるプロフェッショナルな現場で高い信頼性を発揮します。

• SDIとHDMIの同時出力によるモニタリングの優位性

  同期処理された映像を3G-SDIでメインシステムへ送りながら、同時にHDMI端子からも出力可能です。競合する多くの単機能フレームシンクロナイザーがSDI出力のみであるのに対し、本機はHDMI出力を備えるため、現場で安価なPCモニターを使って同期状態や映像品質を直接確認でき、トラブルシューティングの時間を大幅に短縮できます。

• ディップスイッチとUSBによる直感的かつ詳細な設定

  現場での素早い設定変更を可能にする本体のディップスイッチに加え、USB接続による「AJA Mini-Config」ソフトウェアを使用することで、オーディオルーティングや詳細なタイミング調整が視覚的に行えます。PCレスでの応急処置と、PCを使った緻密な設定の両立は、時間が限られたレンタル機材としての運用において、現場のストレスを軽減する大きな強みです。

• 電源アダプター付属で、届いてすぐに現場投入可能なレンタルパッケージ

  レンタル品には、純正のロック式ACアダプター（DWP-U-R1）があらかじめセットで提供されます。特殊な電源ケーブルやバッテリープレートを別途手配する必要がなく、到着後すぐにコンセントに繋いで運用を開始できます。短期間のイベントや急な機材トラブル時の代替機として、余計な追加コストや準備の手間がかからない点は、単発利用において非常に実用的です。

Q: 使用に資格や専門知識は必要ですか？
A: 特別な資格は不要ですが、リファレンス信号（ブラックバーストや3値シンク）の概念や、SDI映像フォーマットに関する基礎的な知識があるとスムーズに設定できます。基本的な同期機能のみであれば、本体のディップスイッチ設定で簡単に使用を開始できます。

Q: レンタルセットには何が含まれますか？
A: FS-Mini本体に加え、専用のロック式AC電源アダプター（DWP-U-R1）および電源ケーブルが含まれます。映像入力用のSDIケーブルやHDMIケーブル、リファレンス用のBNCケーブルは付属しないため、現場の配線距離に合わせて別途ご用意ください。

Q: Blackmagic Designのコンバーターと比較してどう違いますか？
A: 最大の違いは「外部リファレンス（ゲンロック）入力」の有無です。一般的な安価なコンバーターはフォーマット変換のみを行いますが、本機は外部からの基準信号に合わせて映像の出力タイミングを厳密に同期できるため、スイッチャーでの切り替え時にノイズが出ません。

Q: 映像のアップコンバートやダウンコンバート機能はありますか？
A: いいえ、FS-Miniはフレームシンクロナイザー（同期）に特化しており、入力された解像度とフレームレートをそのまま出力します。フォーマットの変換（例：SDからHDへの変換）が必要な場合は、AJA UDCなどのアップ/ダウン/クロスコンバーターを別途ご検討ください。

Q: 別途用意すべきケーブルやアクセサリはありますか？
A: 映像入出力用のBNCケーブル（3G-SDI対応）、モニタリング用のHDMIケーブル、同期基準を入力するためのBNCケーブルが必要です。また、アナログ音声を扱う場合は、付属のRCA端子に接続するためのオーディオケーブルをご準備ください。

Q: 屋外での利用やバッテリー駆動には対応していますか？
A: 本機は防水・防塵仕様ではないため、屋外では雨や砂埃を避ける環境（テント内やラックケース内など）でご使用ください。また、標準ではAC電源駆動ですが、5-20V DC入力に対応しているため、適切なD-Tap変換ケーブルを用いればVマウントバッテリー等での駆動も可能です。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、次の予約が入っていない場合に限り、Webサイトのマイページから手続きを行うことでレンタル期間の延長が可能です。イベントの設営から撤収までのスケジュールが延びた場合など、柔軟に対応できますのでご安心ください。

Q: オーディオのエンベデッド（重畳）機能のみを使うことは可能ですか？
A: はい、可能です。映像信号を通しながら、外部から入力したRCAアナログ音声をSDI出力およびHDMI出力にエンベデッドすることができます。映像に現場のミキサー音声を乗せて収録・配信したい業務用途に非常に適しています。

• Blackmagic Design Teranex Mini SDI to HDMI 12G...
  12G-SDI対応で4K環境に適しているが、リファレンス入力を用いた厳密なフレーム同期機能は持たない。
• Roland VC-1-SC
  スケーラーを内蔵し解像度変換も同時に行いたいユーザー向けだが、リファレンス入力端子は非搭載。
• AJA UDC
  アップ/ダウン/クロスコンバート機能を持ちフォーマット変換が必要な現場向けだが、フレーム同期特化ではない。
• Blackmagic Design UpDownCross HD
  安価にフォーマットを統一したい小規模配信向けだが、放送局基準のゲンロック同期を求める現場には本機が優位。
• AJA FS1...
  より高度な変換と多系統の音声処理が必要なスタジオラック向けだが、本機より大型で持ち運びには不向き。

配信システムエンジニア (30代 男性) / 安定感抜群の同期性能 / 評価 ★★★★★ 5.0

YouTubeの機材レビュー動画で紹介されていたのを見て、マルチカメラ配信の同期用に導入しました。PCからの不安定なHDMI出力をSDI変換したのち、本機でスイッチャーのリファレンスにロックさせたところ、スイッチング時のブラックアウトが完全に消失しました。本体が熱を持ちやすい点には注意が必要ですが、AJAならではの堅牢な作りと安定性は流石の一言です。

イベント映像ディレクター (40代 男性) / HDMI出力が現場で重宝する / 評価 ★★★★☆ 4.0

機材レンタルサイトの口コミを参考に、展示会の映像送出システム用に借りました。SDIでLEDビジョンへ送りつつ、HDMI端子から手元のPCモニターに映像を出して確認できるのが非常に便利です。ただ、詳細なオーディオルーティングを設定するにはUSBでPCと接続して専用ソフト（Mini-Config）を使う必要があり、初見では少し設定のハードルが高く感じました。

放送局技術スタッフ (50代 男性) / ラックの隙間に入る救世主 / 評価 ★★★★☆ 4.5

業界フォーラムでの評判通り、中継車での臨時回線受けに最適な機材です。持ち込みの非同期SDI信号を局内シンクに合わせる用途で使用しましたが、従来の1UサイズのFS機材と遜色ない同期精度をこのミニコンバーターサイズで実現しているのは驚きです。難点を挙げるとすれば、電源ケーブルの抜け防止ロックの機構が少し固く、撤収時に手間取ることくらいです。

必須アクセサリ

• BNCケーブル 10m...
  SDI映像信号の入出力やリファレンス信号の接続に必須の同軸ケーブル
• HDMIケーブル 2m...
  同期後の映像状態を手元のモニターで確認するための接続に使用

用途別のおすすめ

• RCAピンケーブル 1.5m...
  アナログ音声をSDI信号に重畳（エンベデッド）させたい場合に追加
• Vマウントバッテリー D-Tap付き...
  屋外や電源の取れない仮設現場で、D-Tap変換ケーブルを用いて駆動させる際に

代替・類似製品

• Blackmagic Design Teranex Mini SDI to HDMI 12G...
  4K(12G-SDI)環境でのモニタリングや変換を優先したい場合の代替機

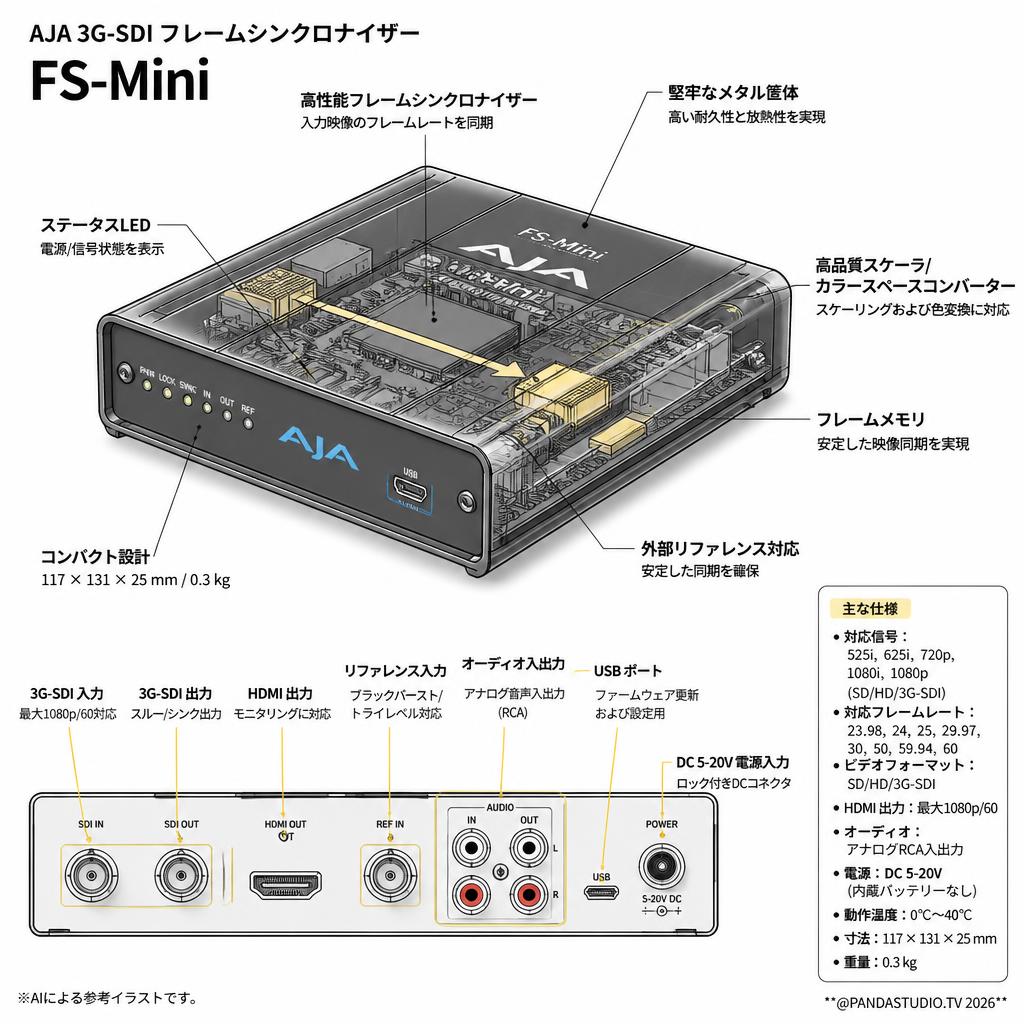

イメージセンサー: 該当なし (映像処理機器のため)

レンズ: 該当なし

ビデオ解像度とフレームレート: 1080p, 1080i, 720p, 625i, 525i (SD/HD/3G-SDI対応)

写真解像度: 該当なし

防水性能: 非防水 (屋内使用推奨)

バッテリー (容量/駆動時間/充電時間): 内蔵バッテリーなし (DC 5-20V 外部給電対応)

ストレージ: 該当なし (録画機能なし)

接続端子 (Connectivity): 3G-SDI入出力, HDMI出力, リファレンス入力(BNC), RCAオーディオ入出力, USBポート

寸法と重量: 117 × 131 × 25 mm / 0.3 kg

動作温度範囲: 0℃ 〜 40℃
