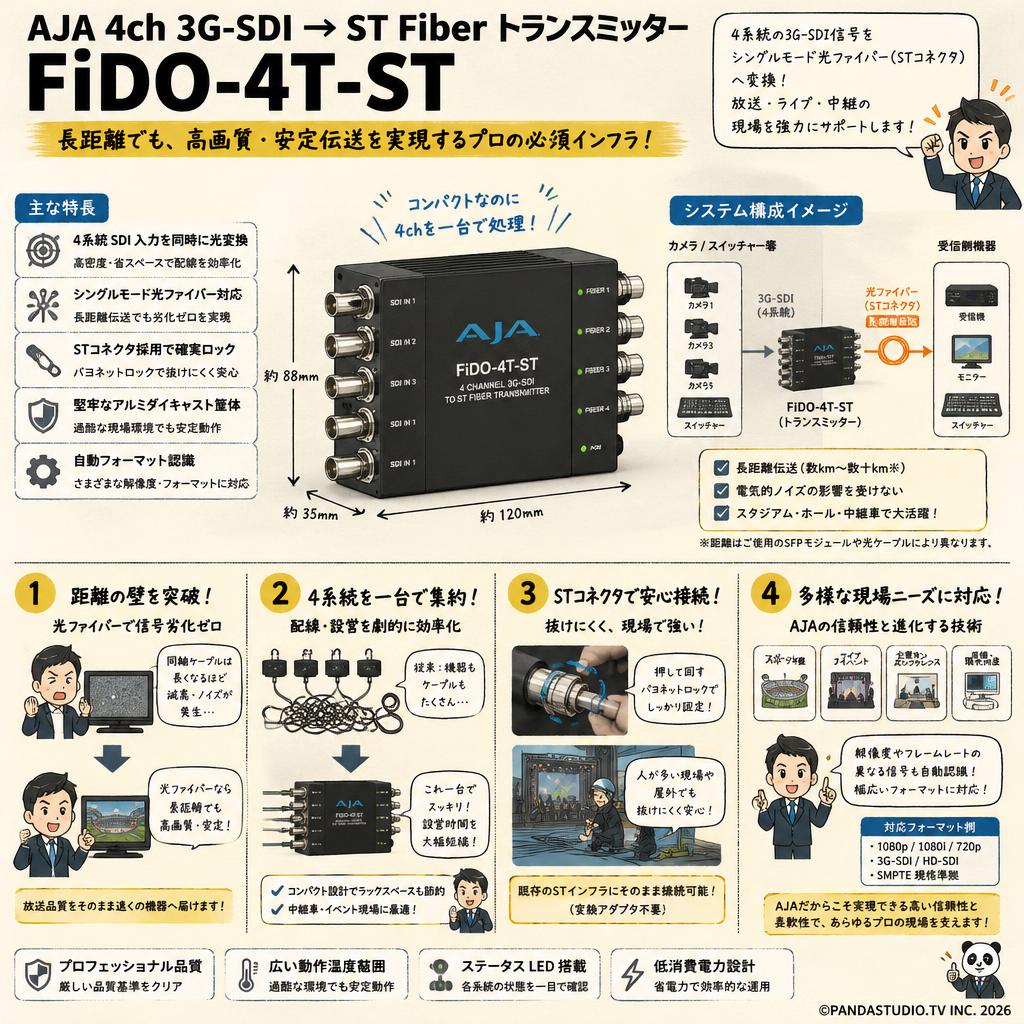

ベースバンド映像の限界を超えるプロフェッショナル向け光ファイバー伝送装置

「AJA 4ch 3G-SDI → ST Fiber トランスミッター FiDO-4T-ST」は、従来のベースバンド映像信号が抱える距離の限界を突破するために設計された、プロフェッショナル向けの光ファイバー伝送装置です。映像制作の現場において、高画質な映像を劣化なく遠方へ届けることは常に大きな課題でした。本製品は、カメラやスイッチャーから出力されるSDI信号を光信号に変換することで、この物理的な制約を根本から解決します。情報収集段階にあるユーザーにとって、本機は単なる変換器ではなく、大規模な映像システムのインフラを支える心臓部として機能する重要なツールであることが理解できるはずです。

同軸ケーブルの減衰問題を解消する設計思想と市場での位置づけ

映像業界で標準的に使用される同軸ケーブルは、長距離になるほど信号が減衰し、ノイズや映像のドロップアウトを引き起こすリスクが高まります。この製品の設計思想は、そうした電気的特性による限界をシングルモード光ファイバーの採用によって排除することにあります。放送局や大型ライブイベントの市場において、本機は「信頼性の高い長距離伝送」のデファクトスタンダードとして確固たる地位を築いています。他社の簡易的なコンバーターとは一線を画し、プロの過酷な現場で求められる厳格な品質基準を満たすように作り込まれており、その安定性は世界中のエンジニアから高く評価されています。

4系統独立処理がもたらす革新的なワークフローと効率化

本製品が解決するもう一つの大きな課題は、複数カメラを用いた現場での配線の煩雑さとスペースの圧迫です。手のひらに収まるほどコンパクトな筐体でありながら、4系統の独立した映像信号を同時に処理できる高密度なアーキテクチャを採用しています。これにより、各カメラごとに個別のトランスミッターを用意する必要がなくなり、機材のセットアップ時間が劇的に短縮されます。この効率化は、設営時間が厳しく制限されるイベント現場や、機材の重量・体積を最小限に抑えたい中継車での運用において、ユーザー体験を飛躍的に向上させる重要な要素となっています。

過酷な現場環境を想定したSTコネクタによる確実な物理接続

光ファイバー伝送において、端子の接続不良や意図しないケーブルの抜けは致命的な放送事故に直結します。本製品が採用しているSTコネクタは、バヨネットロックと呼ばれる押し込んで回す確実な固定機構を備えています。これにより、人が頻繁に行き交うライブ会場や、ケーブルに張力がかかりやすい屋外の仮設現場においても、物理的な脱落リスクを最小限に抑えることが可能です。既存のスタジアムやホールに敷設されている光インフラがST端子である場合も多く、変換アダプタを介さずに直接かつ安全にシステムへ組み込める点は、現場のエンジニアにとって大きな安心材料となります。

現代の多様なプロフェッショナルニーズに応える汎用性と進化

放送規格が多様化する現代において、柔軟なフォーマット対応力は必須の条件です。本製品は、長年にわたって映像変換技術をリードしてきたAJAの系譜を受け継ぎ、解像度やフレームレートの異なる信号が混在する環境でも、各チャンネルが自動認識して適切に処理を行うインテリジェントな回路を備えています。スポーツ中継、企業の大規模カンファレンス、さらには高精細な医療映像の伝送まで、あらゆるプロフェッショナルな現場のニーズに適合します。過去のモデルから受け継がれた堅牢なアルミダイキャストの筐体とともに、現代の映像インフラに欠かせない極めて信頼性の高い伝送ソリューションを提供し続けています。

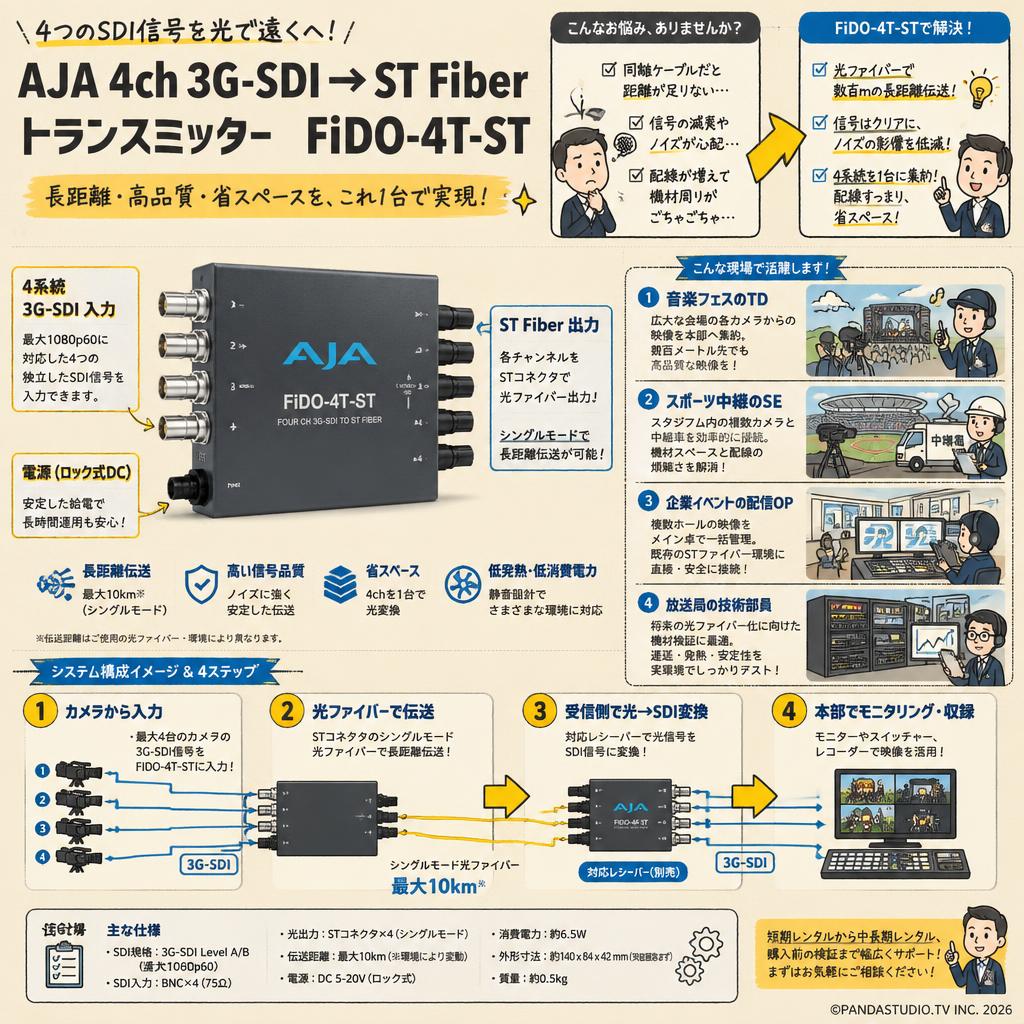

• 大規模音楽フェスのテクニカルディレクター

  広大な屋外会場で複数カメラの信号を本部に集約するプロフェッショナル。数日間のイベント設営に向けた短期レンタルに最適です。同軸ケーブルでは届かない数百メートル先のサブステージからの映像伝送における、信号減衰やノイズ混入の不安を解消します。

• スポーツ中継のシステムエンジニア

  スタジアムやアリーナで中継車と各カメラ位置を繋ぐインフラ構築担当。シーズン中の複数試合をカバーする中長期レンタルに合致します。4系統の独立したSDI信号を1台で光変換できるため、機材スペースの圧迫と配線の煩雑さを解決します。

• 企業カンファレンスの映像配信オペレーター

  展示会場などで複数ホールの映像をメイン卓で一括管理する配信業務。スポット的な1日〜2日の現場レンタルに最適です。既存のSTファイバーインフラが敷設されている会場において、変換パッチを噛ませることなく直接かつ安全に接続できる利点を提供します。

• 放送局の設備更新を検討する技術部員

  将来的な光ファイバー化に向けて機材選定を行っているエンジニア。購入前の性能評価や他社製品との比較検証を目的としたレンタルに適合します。実際の運用環境において、伝送遅延の有無や発熱、長時間の安定稼働をリスクなくテストできる課題を解決します。

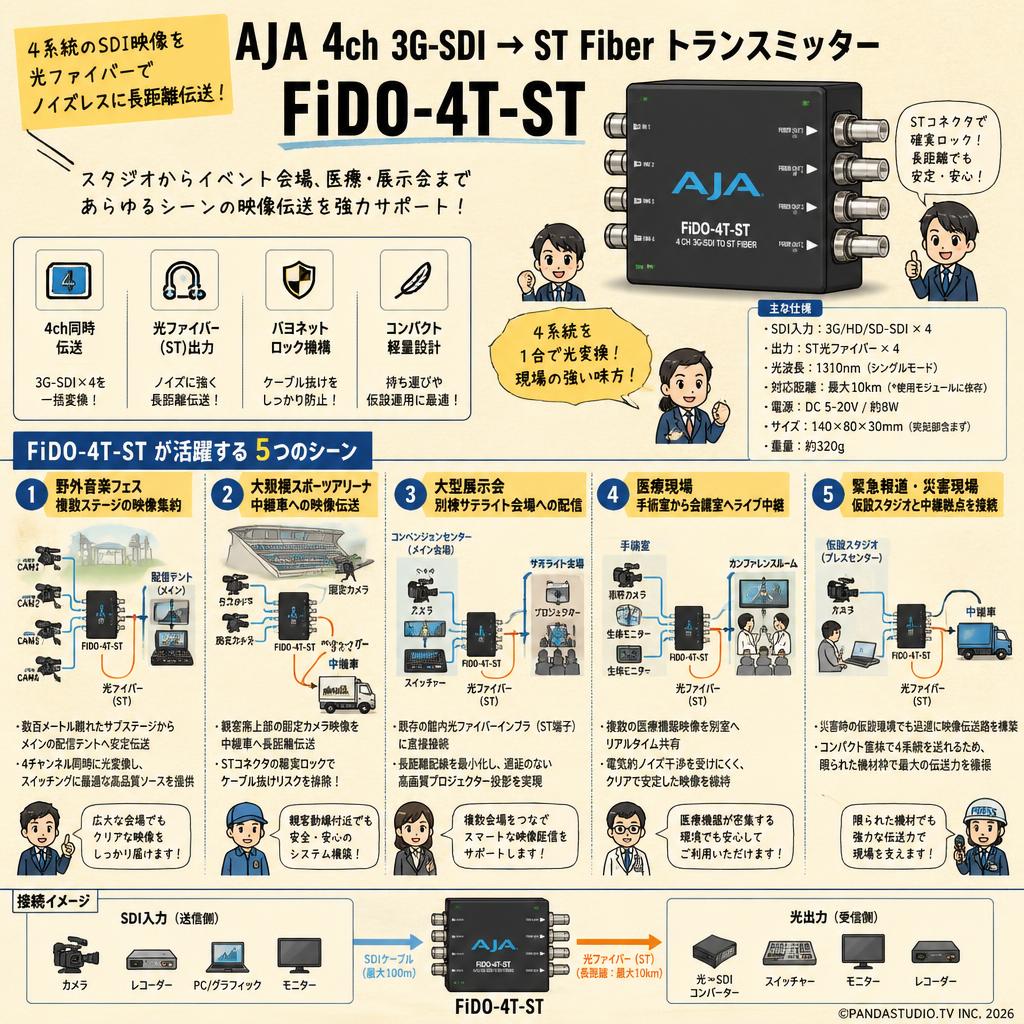

• 広大な野外音楽フェスで複数ステージの映像を集約するのに最適な機材

  数百メートル離れたサブステージからメインの配信テントへ映像を送るシーン。各カメラからのHD映像を4チャンネル同時に光ファイバーへ変換し、長距離でもノイズレスな伝送を実現。スイッチング用のアウトプットとして極めて安定したソースを提供します。

• 大規模スポーツアリーナでの中継車への映像伝送におすすめの一台

  スタジアムの観客席上部に設置された複数台の固定カメラから、屋外に駐車した中継車へ配線する環境。STコネクタによる確実なバヨネットロック機構を活かし、観客の動線付近でもケーブルが抜け落ちるリスクを排除した安全なシステム構築が可能です。

• 複数会場を跨ぐ大型展示会でのパブリックビューイングに欠かせない構成

  コンベンションセンター内で、基調講演の映像を別棟のサテライト会場へ分配する用途。既存の館内光ファイバーインフラ（ST端子）に直接接続し、長距離の配線引き回しを最小限に抑えつつ、遅延のない高画質なプロジェクター投影を実現します。

• 医療現場の手術室からカンファレンスルームへのライブ中継に役立つ機材

  術野カメラや生体モニターなど、複数の異なる映像ソースを別室の医師たちへリアルタイム共有する場面。電気的なノイズ干渉を受けにくい光ファイバーの特性を活かし、医療機器が密集する環境下でもクリアで安定した映像伝送を担保します。

• 緊急時の報道現場における仮設スタジオと中継拠点を繋ぐための選択肢

  災害時や突発的なニュース現場において、一時的に構築されたプレスセンターから数百メートル離れた中継車へ映像を届ける状況。コンパクトな筐体で4系統を送れるため、限られた持ち込み機材枠の中で最大限の伝送経路を確保できます。

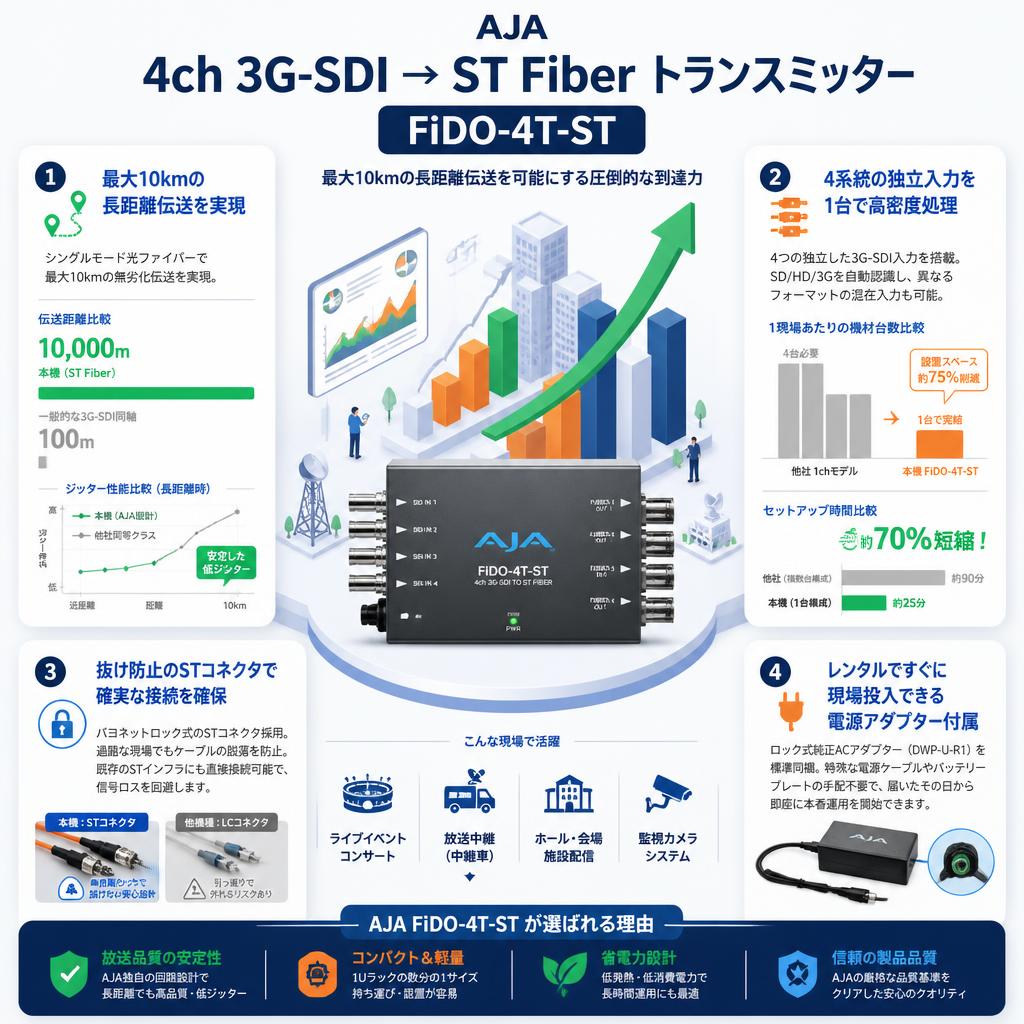

• 最大10kmの長距離伝送を可能にする圧倒的な到達力

  一般的な3G-SDI同軸ケーブルの伝送距離が約100mであるのに対し、本機はシングルモード光ファイバーを使用することで最大10kmの無劣化伝送を実現します。Blackmagic Designの同等クラスのコンバーターと比較しても、放送品質基準の厳しいテストをクリアしたAJA独自の回路設計により、長距離でもジッターを極限まで抑えた安定性が強みです。

• 4系統の独立した3G-SDI信号を1台で処理する高密度設計

  1Uラックの数分の1という手のひらサイズのコンパクトな筐体でありながら、4つの独立した3G-SDI入力を備えています。Lynx Technikなどの1ch/2chモデルを複数台並べる場合と比べ、電源周りの配線が1つで済み、現場でのセットアップ時間が大幅に短縮されます。各チャンネルはSD/HD/3Gを自動認識するため、異なるフォーマットの混在入力も可能です。

• 抜け防止のSTコネクタ採用による物理的な接続の安全性

  同シリーズのLCコネクタモデル（FiDO-4T）とは異なり、本機はバヨネットロック式のSTコネクタを採用しています。放送現場やライブイベントなど、人が行き交う過酷な環境において、ケーブルの引っ張りによる意図しない脱落を物理的に防ぎます。既存のインフラがST端子で構築されている会場でも、変換パッチを使わずに直接接続できるため信号ロスを回避できます。

• レンタルですぐに現場投入できる純正電源アダプター付属セット

  プロの現場で求められる電源の冗長性と確実性を担保するため、ロック式の純正ACアダプター（DWP-U-R1）がレンタルセットに標準で同梱されています。短期間のスポット利用において、特殊な電源ケーブルやバッテリープレートを別途購入・手配する手間が省け、届いたその日から即座にシステムへ組み込んで本番運用を開始できるのがレンタルならではの大きな利点です。

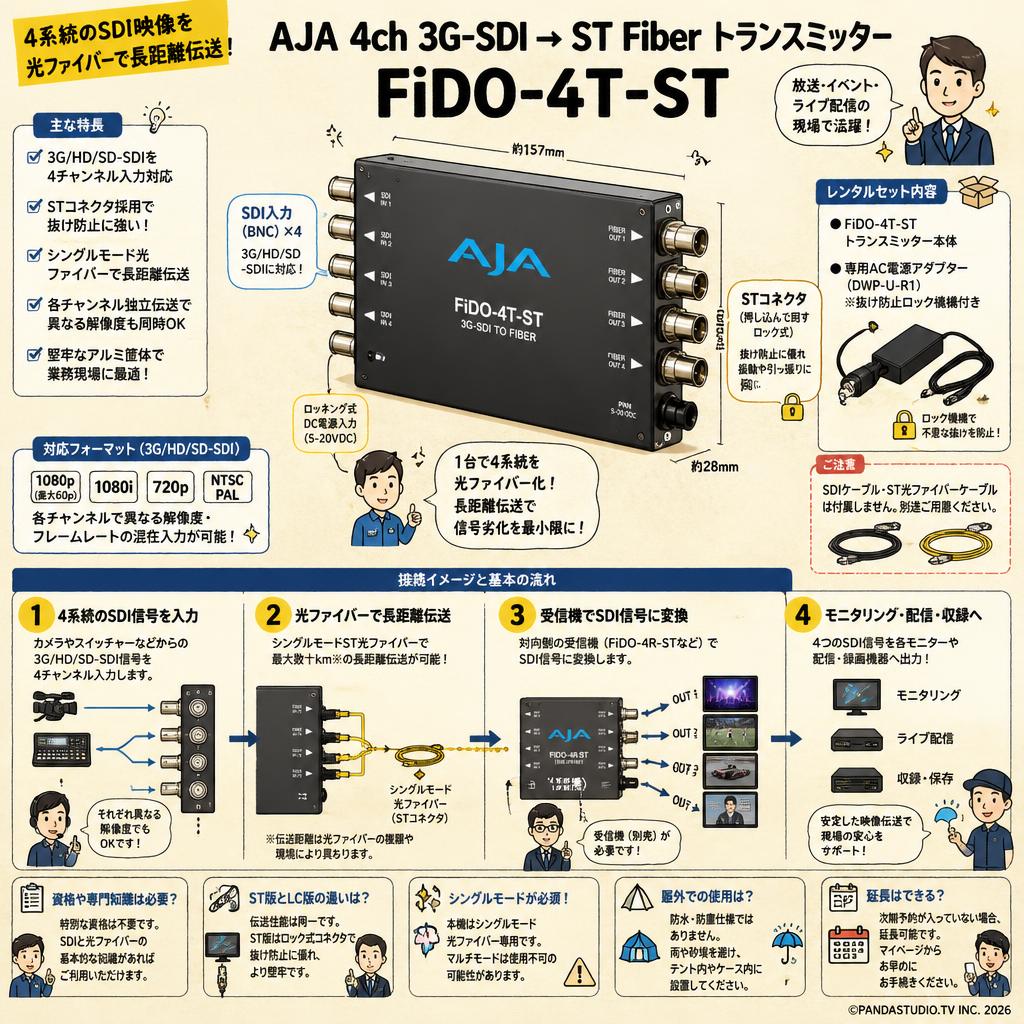

Q: 使用に資格や専門知識は必要ですか？
A: 特別な資格は不要ですが、SDI映像信号および光ファイバーケーブルの取り扱いに関する基本的な知識が必要です。特に光端子部分はデリケートなため、接続時の清掃や取り扱いに注意が求められます。

Q: レンタルセットには何が含まれますか？
A: トランスミッター本体に加え、抜け防止ロック機構付きの専用AC電源アダプター（DWP-U-R1）が同梱されています。映像入力用のSDIケーブルや伝送用のST光ファイバーケーブルは含まれないため、別途ご用意ください。

Q: 映像を受信するためには別途何が必要ですか？
A: 本機は送信専用（トランスミッター）です。光ファイバーで送られた信号をSDIに戻すためには、ペアとなる受信機（AJA FiDO-4R-STなど）が対向側に必要となりますので、併せてレンタルをご検討ください。

Q: AJA FiDO-4T（LCコネクタ版）と比較してどう違いますか？
A: 内部の映像処理や伝送性能は同一ですが、光ファイバーの接続端子が異なります。本機（ST版）は押し込んで回すロック式のSTコネクタを採用しており、引っ張りに対する物理的な抜け防止に優れています。

Q: 4つの入力チャンネルは異なる解像度を同時に送れますか？
A: はい、可能です。4つのチャンネルは完全に独立した経路として機能するため、1080p、1080i、720pなど、異なるフォーマットやフレームレートの3G/HD/SD-SDI信号を混在して同時に入力・伝送できます。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、機材の次期予約が入っていない場合に限り、レンタル期間の延長が可能です。イベントの設営遅れや追加の検証テストが必要になった際は、マイページからお早めに延長手続きをお願いいたします。

Q: 光ファイバーケーブルはマルチモードとシングルモードのどちらが必要ですか？
A: 本機はシングルモード光ファイバーケーブルでの使用を前提に設計されています。マルチモードケーブルを使用した場合、伝送距離が著しく短くなるか、正常に通信できない可能性があるため必ずシングルモードをご用意ください。

Q: 屋外の過酷な環境での業務用途に適していますか？
A: 筐体は堅牢なアルミ削り出しで業務用途の耐久性を備えていますが、防水・防塵仕様ではありません。屋外イベントで使用する場合は、雨天や砂埃を避けるため、機材テント内やラックケース内に設置してください。

• AJA FiDO-4T...
  LCコネクタを採用しており、高密度なラックマウントや細いケーブルを取り回したいユーザー向け
• Blackmagic Design Mini Converter Optical Fiber 12G...
  12G-SDIに対応し、将来的な4K伝送を見据えたシステム構築を安価に行いたいユーザー向け
• AJA FiDO-2T...
  2チャンネル入力に限定される分さらにコンパクトで、小規模な配信現場に適したモデル
• Lynx Technik OTX 1440...
  CWDMマルチプレクサとの連携に優れ、複雑な波長多重伝送を構築したいエンジニア向け
• AJA FiDO-TR...
  1chの送受信を1台でこなすトランシーバー型で、双方向の通信が必要な現場に最適

映像配信エンジニア (30代 男性) / 現場の救世主的な安定感 : 評価 ★★★★★ 5.0

イベント制作ディレクター (40代 女性) / 堅牢だがレシーバーの確保に注意 : 評価 ★★★★☆ 4.0

放送局技術職 (50代 男性) / ST端子インフラに直結できる強み : 評価 ★★★★☆ 4.0

必須アクセサリ

• AJA FiDO-4R-ST
  本機で光変換された信号を受信しSDIに戻すための対向レシーバーとして必須
• BNCケーブル 10m...
  カメラやスイッチャーから本機へベースバンド映像を入力するために使用

用途別のおすすめ

• Blackmagic Design ATEM Television Studio Pro HD
  集約した4系統の映像を現場でスイッチング・配信処理する際のメイン卓として
• シングルモード ST-ST 光ファイバーケーブル 100m...
  長距離の映像伝送を行うための物理的な伝送路として追加手配

代替・類似製品

• AJA FiDO-4T...
  接続先のインフラがSTではなくLCコネクタ仕様の場合に選択すべき同等モデル

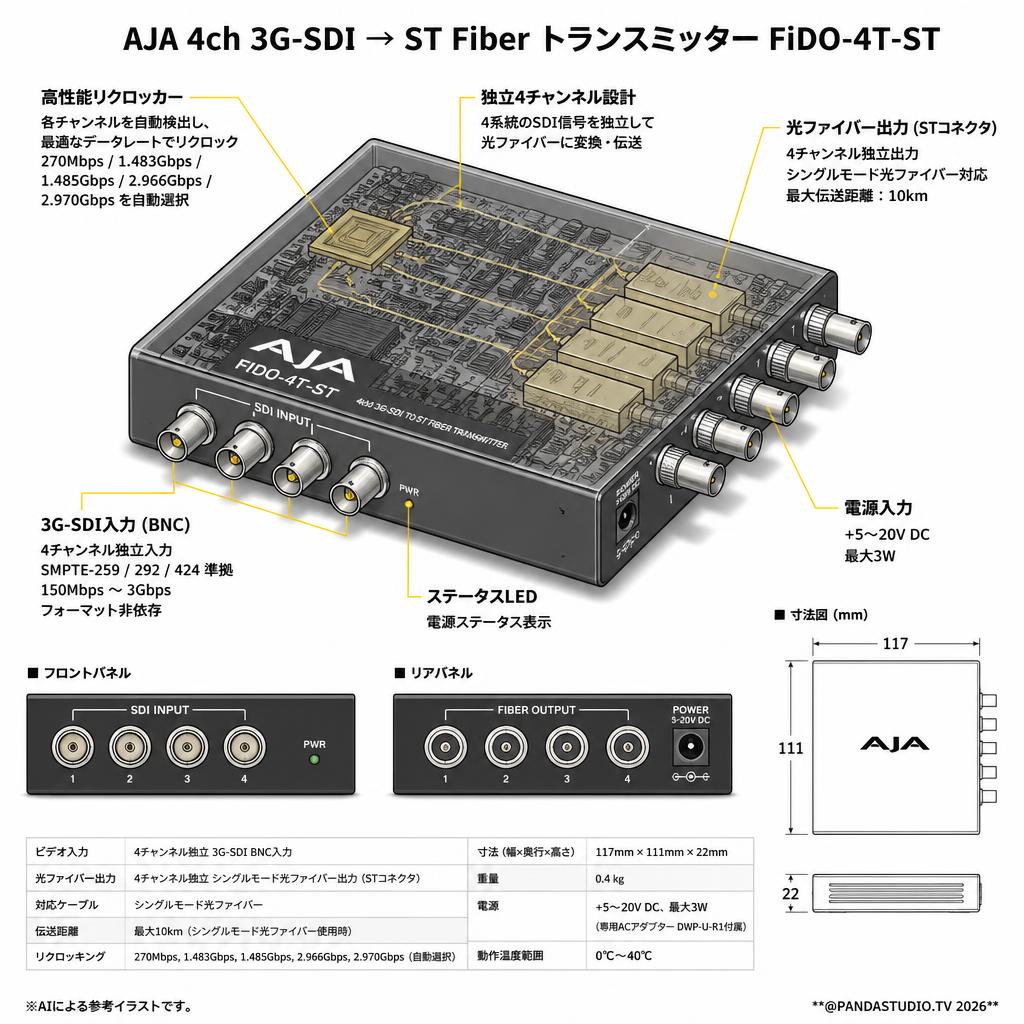

ビデオフォーマット: 150Mbps - 3Gbps、フォーマット非依存
ビデオ入力: 4チャンネル独立 3G-SDI BNC入力 (SMPTE-259/292/424)
光ファイバー出力: 4チャンネル独立 シングルモード光ファイバー出力、STコネクタ
対応ケーブル: シングルモード光ファイバー
伝送距離: 最大10km (シングルモード光ファイバー使用時)
リクロッキング: 270Mbps, 1.483Gbps, 1.485Gbps, 2.966Gbps, 2.970Gbps (自動選択)
寸法 (幅×奥行×高さ): 117mm × 111mm × 22mm
重量: 0.4 kg
電源: +5〜20V DC、最大3W (専用ACアダプター DWP-U-R1付属)
動作温度範囲: 0℃ ～ 40℃
