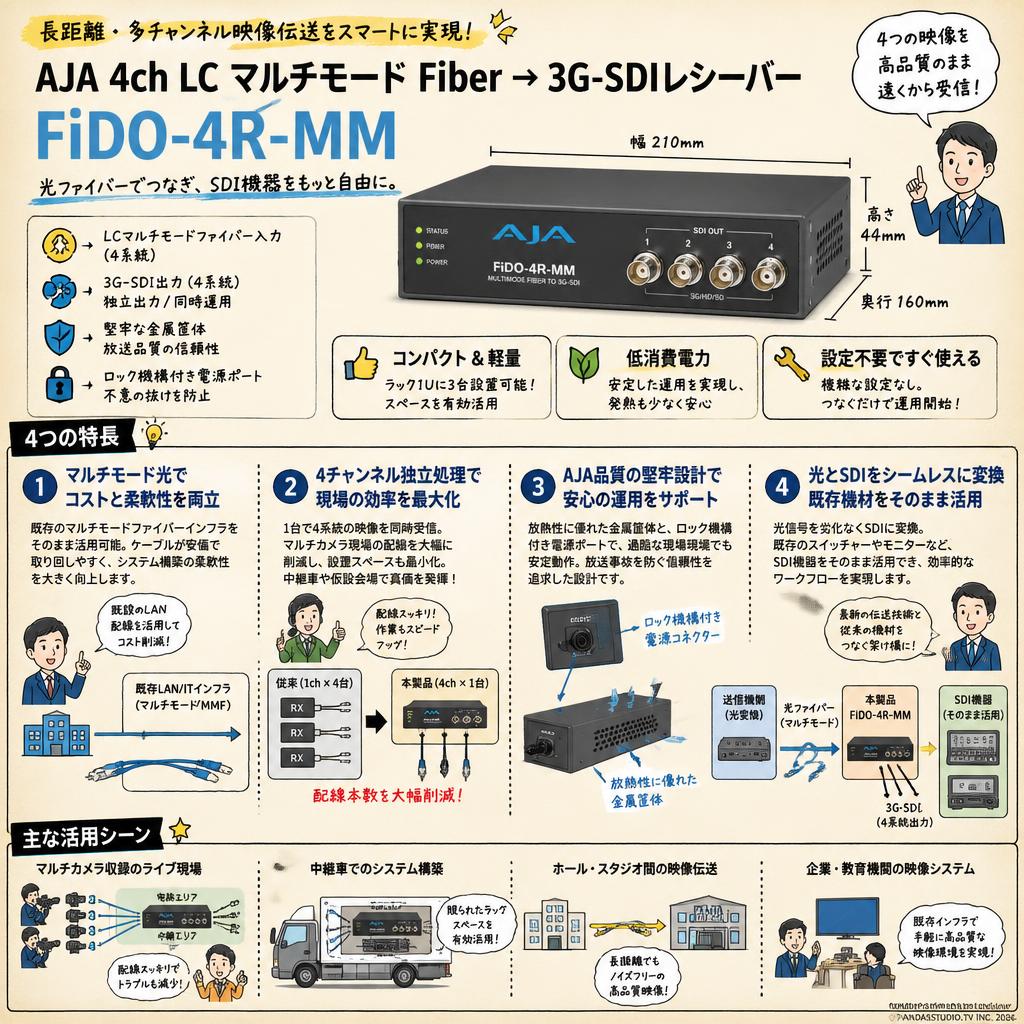

概要
長距離映像伝送の課題を解決するプロフェッショナル向け光延長器とは？
AJA 4ch LC マルチモード Fiber → 3G-SDIレシーバー FiDO-4R-MMは、放送やライブイベントの現場で求められる、高品質な映像信号の長距離伝送を確実に行うための専用コンバーターです。カメラやスイッチャー間の距離が離れている場合、一般的な同軸ケーブルでは信号の減衰が避けられません。本機は、光ファイバーの技術を活用することでこの物理的な制限を克服し、ノイズのないクリアな映像を遠隔地まで届けるという重要な役割を担います。
なぜマルチモード光ファイバーが選ばれるのか？
映像業界では長距離伝送にシングルモードファイバーが使われることも多いですが、本機はあえてマルチモードファイバー（MMF）を採用した設計となっています。マルチモードは、LAN配線などの既存のITインフラで広く普及しており、ケーブル自体が比較的安価で取り回しがしやすいという利点があります。企業内のスタジオやキャンパス内のホールなど、すでに敷設されているマルチモードのインフラをそのまま映像伝送に転用できるため、システム構築の柔軟性を飛躍的に高めることができます。
4チャンネル独立処理がもたらす現場での圧倒的な効率性
単なる1対1の伝送ではなく、1台のコンパクトな筐体で4系統の独立した映像信号を同時に受信できるのが本機の大きな特徴です。これにより、マルチカメラ収録の現場において、各カメラからの映像を個別に引き回す必要がなくなり、配線の複雑さを大幅に軽減します。機材の設置スペースも最小限に抑えられるため、ラックマウントのスペースが限られた中継車や、仮設のライブ会場において、非常にスマートなシステム運用を可能にします。
放送品質を担保するAJAならではの堅牢な設計思想
プロの現場では、機材のトラブルが放送事故に直結するため、絶対的な信頼性が求められます。映像インターフェースの世界的メーカーであるAJA Video Systems社が手掛ける本機は、過酷な環境下でも安定して動作するように設計されています。放熱性に優れた頑丈な金属製の筐体を採用し、抜け防止のロック機構を備えた電源ポートを搭載するなど、運用中の不意の事故を防ぐための工夫が随所に施されています。この妥協のない品質が、世界中のエンジニアから支持される理由です。
複雑化する映像システムをシンプルにつなぐ架け橋として
今日の映像制作は、単なるSDI環境にとどまらず、IT技術と融合しながら複雑化しています。その中で、このレシーバーは「光」と「SDI」という異なる規格をシームレスに変換する、極めて重要な中継地点として機能します。送信機側で光信号に変換されたデータを一切の劣化なく本来のSDI信号へと復元することで、既存のSDIベースのスイッチャーやルーター、モニターなどの映像機器をそのまま活用できます。最新の伝送技術と従来の実績ある機材を橋渡しし、効率的で無駄のないワークフローを実現する基盤となる製品です。

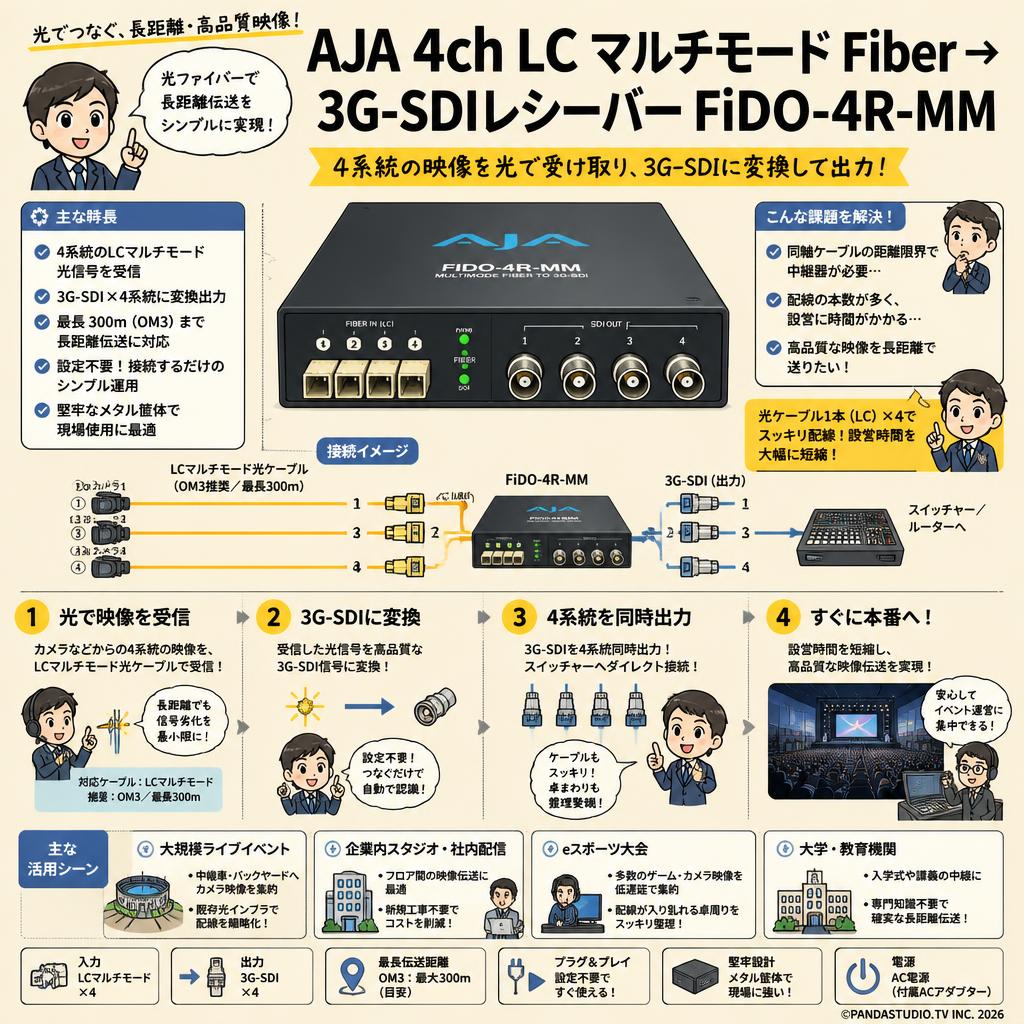

おもな対象のお客様
大規模ライブイベントの映像システムエンジニア
- アリーナやスタジアム規模のコンサートで、複数台のカメラ映像を中継車やバックヤードのスイッチャーへ送る業務を担当。イベント本番の数日間のみ、既存のマルチモード光ケーブルを利用して配線を簡略化したいレンタルシナリオに最適です。同軸ケーブルの距離限界による中継器設置の手間を省き、設営時間を短縮します。
企業内スタジオのインフラ管理者
- 自社ビル内で社員総会やハイブリッド配信を行う企業の設備担当者。社内のフロア間をまたぐ映像伝送が必要になった際、一時的なイベントのために機材を評価する事前検証としてのレンタルに適しています。すでに敷設されているマルチモードファイバーのITインフラをそのまま転用でき、新規配線工事のコストを抑えられます。
eスポーツ大会のテクニカルディレクター
- 広大な会場で多数のプレイヤーのゲーム画面やプレイヤーカメラを統合する配信責任者。週末の大型トーナメント開催時のみ、大量の映像ソースを遅延なくスイッチャーへ集約するためのスポットレンタルに合致します。4系統の信号を1台で処理できるため、配線が入り乱れるオペレーション卓周りをすっきりと整理できます。
大学・教育機関のメディアセンター職員
- キャンパス内の大講堂での入学式や特別講義を、別棟のサテライト会場へ中継する技術スタッフ。年に数回の大型行事の際、手持ちのSDI機器だけでは届かない距離を接続するための補完機材としてレンタルを活用します。専門的な設定が不要で、光ケーブルをつなぐだけで確実な長距離伝送が完了する安心感が課題を解決します。

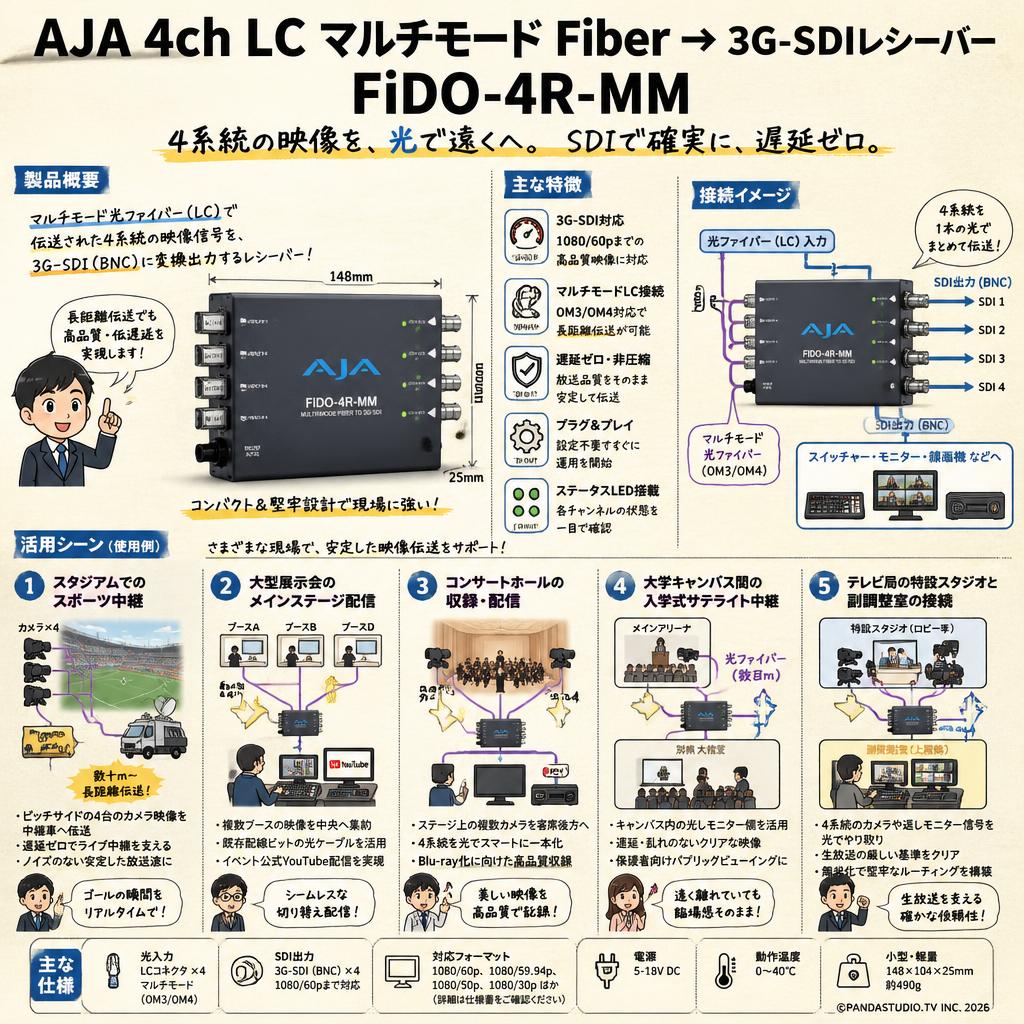

用途
スタジアムでのスポーツ中継でマルチカメラ映像を長距離伝送するのに最適な構成
- 広大なサッカースタジアムでのプロリーグ中継において、ピッチサイドの4台のカメラから数十メートル離れた中継車へ映像を送るシーンです。マルチモード光ファイバー（OM4）を使用し、1080/60pの非圧縮映像を遅延なく送信機から受信します。ノイズのない安定した放送波としてテレビ局へ納品するための基盤となります。
大型展示会の複数ブースからメインステージへ映像を集約するのに便利な機材
- 幕張メッセなどの広大な展示会場で、4つの異なる企業ブースで行われているプレゼンテーション映像を、中央のメイン配信卓へ集める用途です。会場の既存配線ピットを利用してLCコネクタの光ケーブルを取り回し、本機でSDIに変換してスイッチャーに入力します。イベント公式YouTubeチャンネルでのシームレスな切り替え配信を実現します。
ホールでのオーケストラコンサート収録で配線をスマートにまとめるおすすめの選択肢
- クラシック音楽用のコンサートホールで、ステージ上の指揮者や各楽器を狙う複数カメラの映像を、客席後方の録音・録画ベースへ送るシチュエーションです。同軸ケーブルを何本も這わせると見栄えが悪くノイズも懸念されるため、4系統を1本のマルチモードファイバーにまとめて伝送します。後日のBlu-ray化に向けた高品質なマルチパラ収録が可能です。
大学のキャンパス間をまたぐ入学式のサテライト中継で確実な映像を届けるシステム
- 大学のメインアリーナで行われる入学式を、数百メートル離れた別棟の大教室へライブ中継する場面です。キャンパス内に敷設済みのマルチモード光ファイバー網を一時的に活用し、本機をレシーバーとして講義室のプロジェクター（SDI入力）へ接続します。遅延や映像の乱れがないクリアな映像で、新入生の保護者向けパブリックビューイングを成功させます。
テレビ局の特設スタジオと副調整室を一時的に接続するのに頼れるコンバーター
- 選挙特番や大型チャリティー番組などで、局内のロビーに設営された特設セットから、上層階のサブ（副調整室）へ映像を伝送するシーンです。SDIケーブルでは距離が届かないため、光ケーブルを用いて4系統のカメラ映像や返しモニターの信号をやり取りします。生放送の厳しい基準を満たす、無劣化で堅牢な映像ルーティングを構築します。

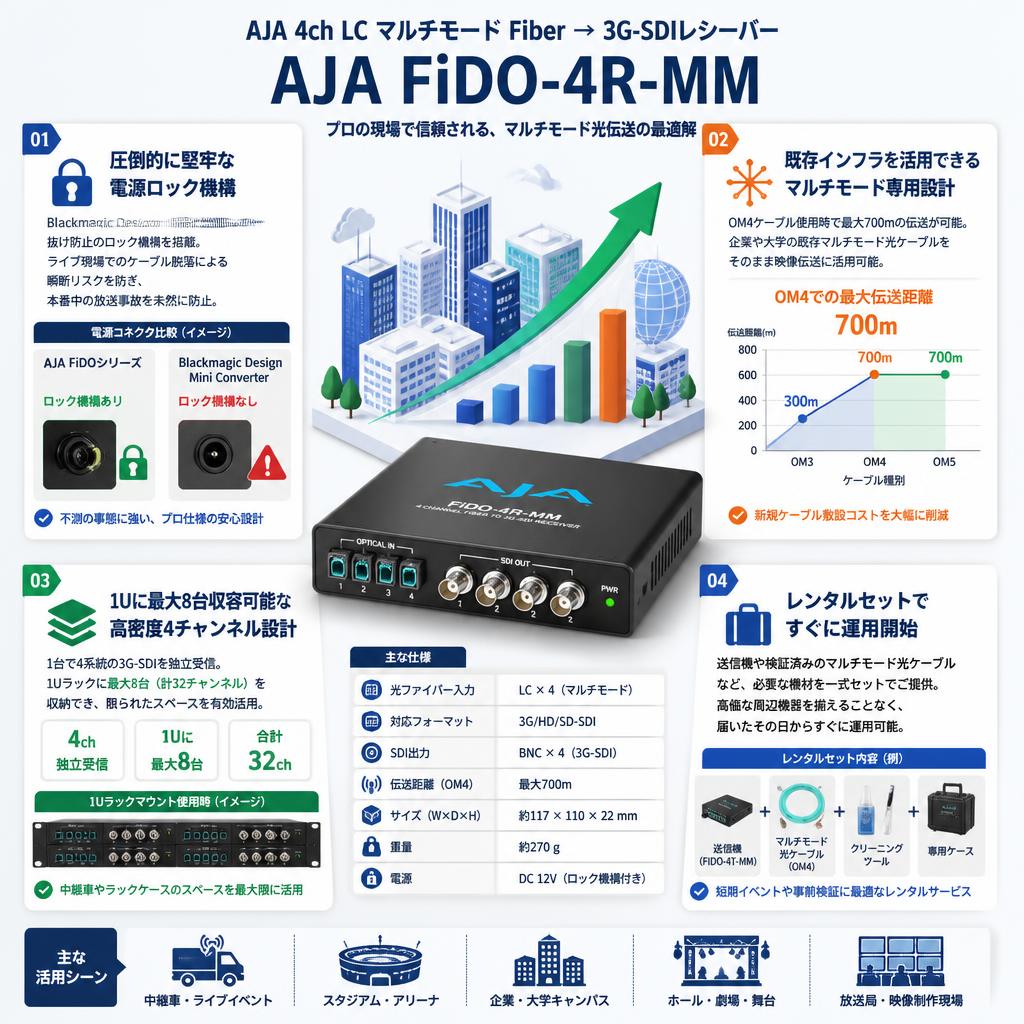

セールスポイント
Blackmagic Design製品と比較して圧倒的に堅牢な電源ロック機構
同価格帯の競合であるBlackmagic DesignのMini Converter Optical Fiberシリーズと比較し、AJA FiDOシリーズは電源コネクタに抜け防止のロック機構を採用しています。ライブ現場では、人の足がケーブルに引っ掛かるなどの不測の事態がつきものです。この物理的なロックがあることで、本番中の瞬断という致命的な放送事故を未然に防ぐことができ、ミスの許されないプロの現場で高く評価されています。
シングルモード専用機にはない、既存マルチモードインフラの活用力
多くの長距離伝送器がシングルモード（SMF）専用であるのに対し、本機「FiDO-4R-MM」はマルチモードファイバー（MMF）専用に設計されています。OM4ケーブル使用時で最大700mの伝送が可能であり、企業のビル内や大学キャンパスにすでに敷設されているLAN用のマルチモード光ケーブルをそのまま映像伝送に転用できます。これにより、新規のケーブル敷設コストを劇的に削減できるのが最大の強みです。
1Uラックに最大8台収まる、高密度な4チャンネル独立設計
1台で4系統の3G-SDIを独立して受信できる設計は、単芯のコンバーターを4つ並べるよりも圧倒的に省スペースです。本体サイズは約117 x 110 x 22 mmと非常にコンパクトで、別売りのAJA DRMラックマウントフレームを使用すれば、1Uのスペースに最大8台（計32チャンネル分）を収納可能です。中継車やラックケースのスペースが極度に制限される現場において、この高密度なチャンネル集約力はシステム構築の大きなアドバンテージとなります。
高価な光ケーブルを用意せずとも即運用可能なレンタルセット
光ファイバー伝送の導入ハードルとして、特殊なLCコネクタ付きケーブルや清掃ツールなど周辺アクセサリの準備が挙げられます。本レンタルサービスでは、単体での貸出だけでなく、必要に応じて送信機（FiDO-4T-MM）や検証済みのマルチモード光ケーブルを一式セットで手配することが可能です。短期間のイベントや事前のシステム検証において、高額な光インフラを自社で購入することなく、届いたその日からすぐに長距離伝送環境を構築できます。

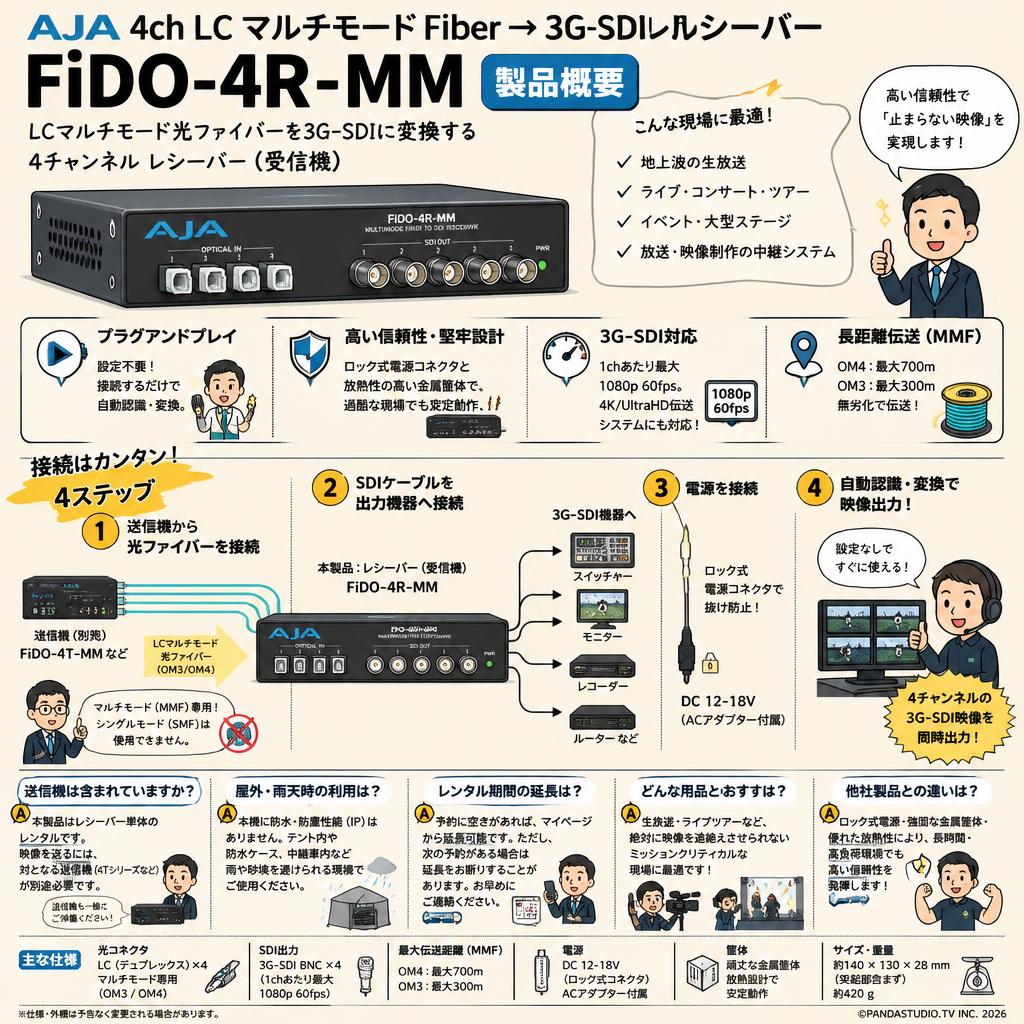

FAQ（よくある質問と答え）
Q: 使用にあたって特別な資格や光ファイバーの専門知識は必要ですか？
A: 特別な資格は不要です。本機は設定用のスイッチやソフトウェアの設定が一切なく、送信機からのLCマルチモード光ケーブルと、出力先のSDIケーブル、そして電源を接続するだけで自動的に信号を認識・変換します。プラグアンドプレイで直感的に使用できます。
Q: シングルモードの光ファイバーケーブルを接続して使用することはできますか？
A: いいえ、使用できません。本機（FiDO-4R-MM）はマルチモードファイバー（MMF）専用のレシーバーです。シングルモードファイバー（SMF）を使用する場合は、MMのつかないモデル（FiDO-4Rなど）をレンタルしていただく必要があります。ケーブルの規格を必ずご確認ください。
Q: レンタルセットには送信機（トランスミッター）も含まれていますか？
A: 本製品は「レシーバー（受信機）」単体でのレンタルとなります。映像を送るためには、対となる送信機（FiDO-4T-MMなど）が別途必要です。お持ちでない場合は、送信機も併せてカートに入れてレンタルをご注文ください。
Q: 伝送できる映像の最大解像度とフレームレートを教えてください。
A: 1チャンネルあたり最大1080p 60fps（3G-SDI）の解像度とフレームレートに対応しています。4K映像を送りたい場合は、4系統の3G-SDIを使用して4K/UltraHD信号（Square Divisionまたは2SI）として伝送するシステムに組み込むことが可能です。
Q: 屋外での利用や雨天時のスポーツ中継に適していますか？
A: 本機自体には防水・防塵性能（IP等級）は備わっていません。屋外のスポーツ中継やイベントで使用する場合は、必ずテント内や防水仕様の機材ケース、中継車の中など、雨や砂埃を避けられる環境に設置して運用してください。
Q: マルチモードファイバーでの最大伝送距離はどのくらいですか？
A: 使用する光ファイバーケーブルのグレードによって異なります。OM4ケーブルを使用した場合は最大700メートル、OM3ケーブルを使用した場合は最大300メートルの距離まで、無劣化で映像信号を伝送することが可能です。
Q: イベントの設営日が延びた場合、利用途中でレンタル期間を延長できますか？
A: はい、機材のその後の予約状況に空きがあれば、マイページからの手続きでレンタル期間の延長が可能です。ただし、次の予約が入っている場合は延長をお断りすることがあるため、スケジュール変更が判明した時点でお早めにご連絡ください。
Q: Blackmagic Designの光コンバーターと比較して、どのような業務用途に適していますか？
A: ロック式の電源コネクタや放熱性の高い強固な金属筐体を採用しているため、絶対に映像を途絶えさせられない地上波の生放送や、振動・熱の発生しやすい過酷なライブツアーのラックマウントシステムなど、極めて高い信頼性が求められる業務用途に最適です。
関連商品・競合製品
- AJA FiDO-4R...
本機のシングルモード版で、10km以上の超長距離伝送が必要な放送局や大規模屋外イベントの担当者に選ばれます - Blackmagic Design Mini Converter Optical Fiber 12G...
12G-SDIに対応し、4K映像を1本のケーブルで伝送したいコスト重視の配信エンジニアに適しています - AJA FiDO-TR-MM
1chの送受信を兼ね備えたトランシーバーで、双方向の映像やり取りが必要な小規模中継の現場に好まれます - Roland VC-1-SC
光伝送機能はありませんが、SDIからHDMIなどへのフォーマット変換も同時に行いたい映像オペレーター向けです - Blackmagic Design ATEM Camera Converter
光ファイバー経由で映像だけでなくインカムやタリー信号も送受信したいライブ配信カメラマンに最適です
インターネット上のお客様の声（評判）
ライブ配信エンジニア (30代 男性) / 既存のLAN配線を活かせるのが最大のメリット : 評価 ★★★★☆ 4.5
企業の社内イベントの配信業務でレンタルしました。映像フォーラムのレビュー通り、会場のビルに元々敷設されていたマルチモードの光ケーブル（OM3）を利用して、別フロアへの3G-SDI伝送がトラブルなく行えました。新規の配線工事が不要になり大幅なコストカットに繋がったのが良かったです。ただ、LCコネクタの抜き差しには気を使うため、現場での端子の清掃キットは自前で確実に準備しておく必要があります。放送局技術スタッフ (40代 男性) / 4ch独立処理でラック周りが劇的にすっきり : 評価 ★★★★★ 5.0
中継車内の機材更新に伴う事前検証としてメーカーサイト経由で手配しました。これまで1chのコンバーターを複数並べていたスペースが、この1台で4系統を受信できるため、配線の取り回しと電源管理が圧倒的に楽になりました。ロック式の電源も生放送の現場では安心感があります。あえて欠点を挙げるなら、本体が非常にコンパクトな分、密集してラックマウントした際の熱対策には少し気を使う必要がある点です。映像制作会社ディレクター (50代 男性) / 設定不要のプラグアンドプレイが助かる : 評価 ★★★★☆ 4.0
大規模展示会でのマルチカメラ収録で、海外のYouTube機材レビューを参考に導入しました。IP伝送のような複雑なネットワーク設定が一切不要で、送信機からの光ケーブルとSDIを挿すだけで即座に映像がリンクするのは現場で非常に助かります。映像の遅延も全く感じられませんでした。ただし、本機はあくまでレシーバー単体なので、初めてレンタルする際は送信機（FiDO-4T-MM等）の借り忘れに注意が必要です。関連機器・周辺機器
必須アクセサリ
- AJA FiDO-4T-MM
本機へ映像を送るための4chマルチモード対応の送信機で、対での運用に不可欠です - BNCケーブル 50m...
本機で受信したSDI信号をスイッチャーやモニターなどの各種映像機器へ接続するために必要です
用途別のおすすめ
- Blackmagic Design SmartView 4K...
受信した4系統のSDI信号の品質や映像の乱れがないかを現場で即座にモニタリングするのに便利です - AJA DRM...
複数のFiDOシリーズを1Uラックにマウントして中継車やシステムラックに組み込む際に使用します
代替・類似製品
- AJA FiDO-4R...
マルチモードではなく、シングルモードファイバーを使用して10km以上の長距離伝送を行いたい場合の上位互換です - AJA FiDO-2R-MM
4系統も必要なく、2系統の映像伝送で十分な小規模現場向けの省スペースな2chレシーバーモデルです

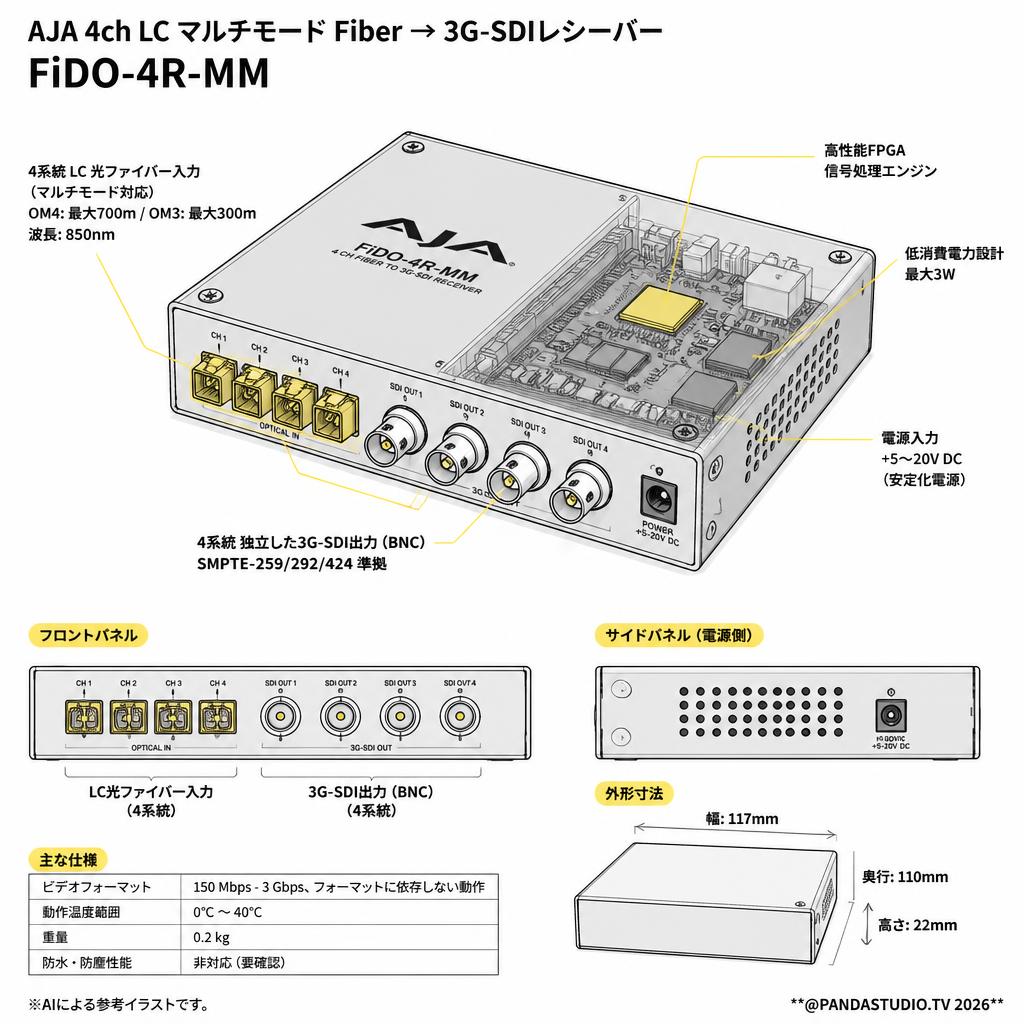

スペック
ビデオフォーマット: 150 Mbps - 3 Gbps、フォーマットに依存しない動作
ビデオ入力: なし（本機はレシーバーです）
ビデオ出力: 4系統の独立した3G-SDI BNCコネクタ、SMPTE-259/292/424準拠
光ファイバー入力: 4系統の独立したLCコネクタ（マルチモード対応）
対応ファイバー規格: OM4（最大700m）、OM3（最大300m）
波長: 850nm
サイズ（幅 x 奥行 x 高さ）: 117 mm x 110 mm x 22 mm
重量: 0.2 kg
電源: +5〜20V DC（安定化電源）、最大3W、電源アダプター付属（DWP-U-R1）
動作温度範囲: 0℃ 〜 40℃
防水・防塵性能: 非対応（要確認）
