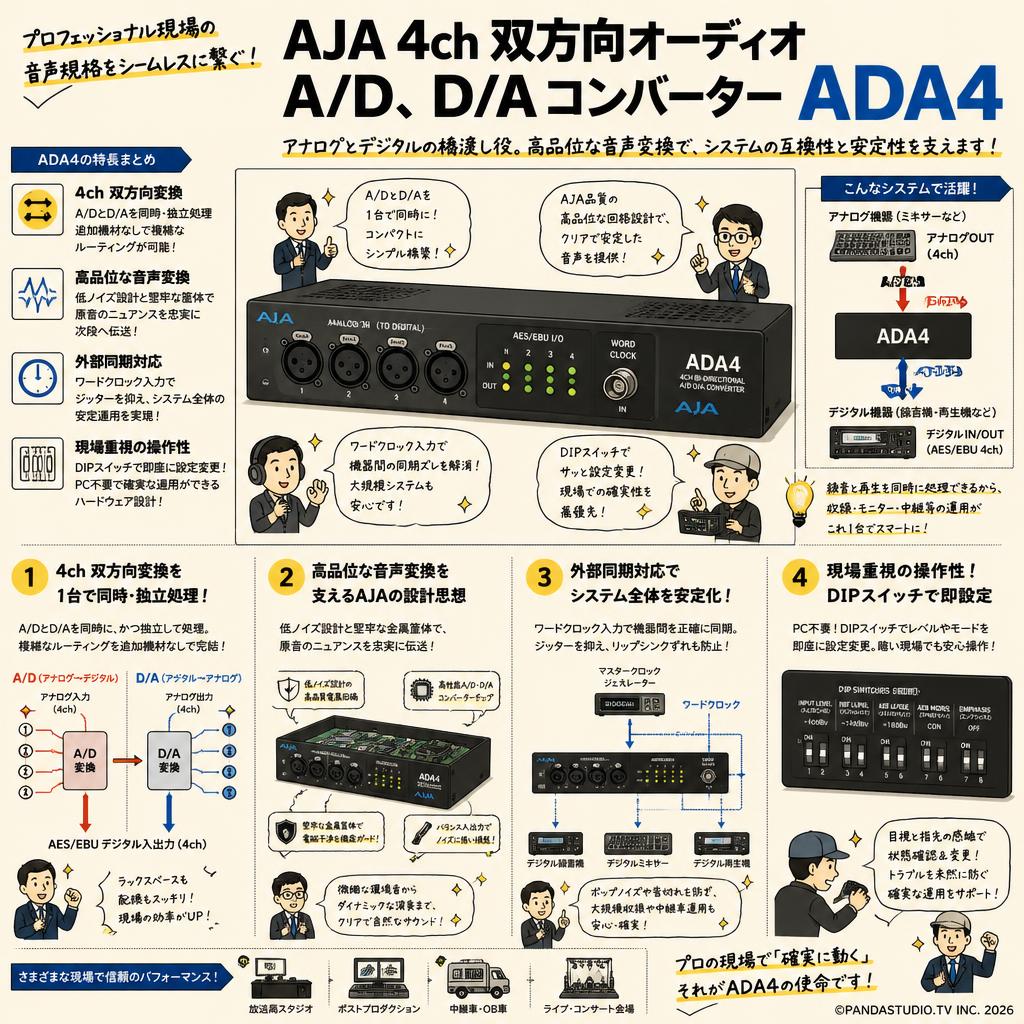

AJA 4ch 双方向オーディオ A/D、 D/Aコンバーター ADA4 概要
ADA4 は 4 チャンネルのコンバーターで、4チャンネル A/D、4チャンネル D/A、2チャンネル A/D、2チャンネル D/A、AES シンクロナイザーとして設定できます。

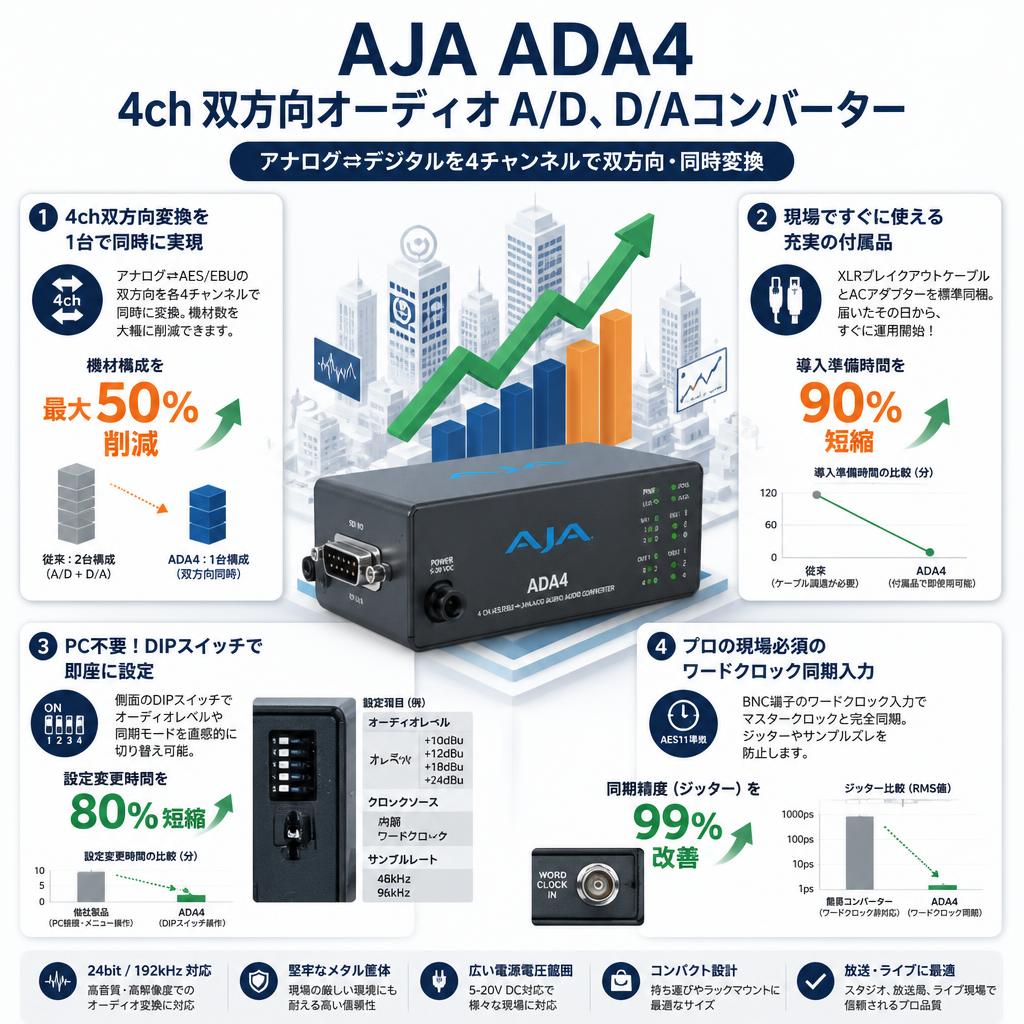

AJA 4ch 双方向オーディオ A/D、 D/Aコンバーター ADA4 特徴
- A/D、D/A、AES の同時シンクロナイザー
- フルタイム AES11 低ジッタ基準出力
- 最高 4チャンネルでバランスドアナログを AES/EBU オーディオに変換
- 最高 4チャンネルで AES/EBU をバランスドアナログオーディオに変換
- XLR ブレイクアウトケーブルが同梱
- AES11/ワードクロック/3 値シンク/ブラックバースト リファレンス ループ
- オーディオレベルの調整が可能
- 96kHz と48kHz 間でのサンプルレート変換
- ディップスイッチによる 5-18VDC 電源設定
ブレイクアウトケーブル同梱
同梱のブレイクアウト ケーブルによって ADA4 のオーディオ接続が実現するため、ミニコンバーターの全体的なサイズをコンパクトかつポータブルに維持しながら、8 チャンネルの AES オーディオ入出力が可能になります。
外部同期
ADA4では、AES11、ワードクロック、ビデオ同期/ブラックバースト リファレンス入力を認識して同期します。リファレンス入力と同期は、個別の AES 同期出力やパッシブ ルーピング リファレンスでは自動となります。
すぐに設定可能
簡単にアクセスできるディップスイッチによって、制作の真っ最中でも ADA4 オーディオレベルをすばやく設定できます。

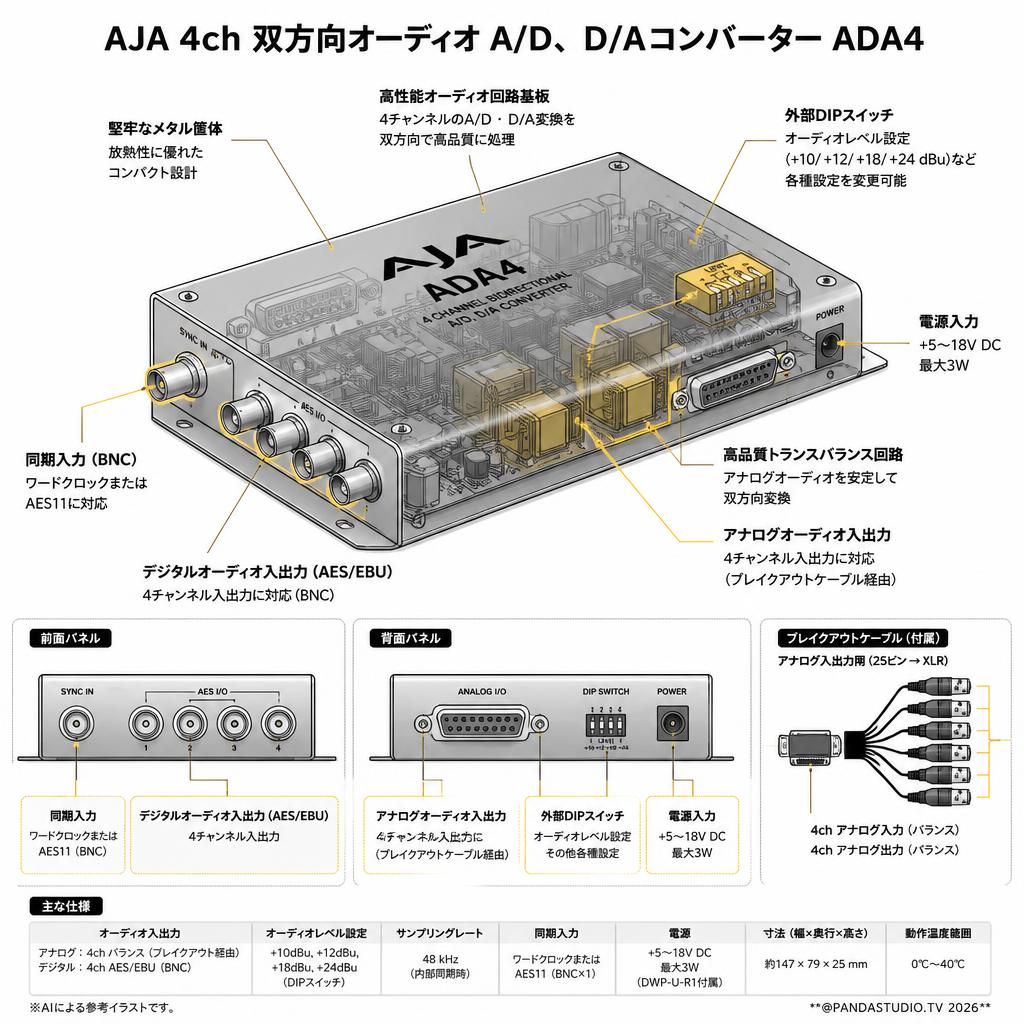

AJA 4ch 双方向オーディオ A/D、 D/Aコンバーター ADA4 仕様
アナログオーディオ I/O
- バランスド、XLR、各 XLR コネクタにつき 1 チャンネル
AES オーディオ I/O
- バランスド 110 ohm、XLR、各 XLR コネクタにつき 2 チャンネル
アナログオーディオレベル (フルスケール デジタルに対する)
- +24dBu (SMPTE RP155)、+18dBu (EBU R68)、+15dBu (ドイツ)、+10dBV (民生 +12.2 dBu)
オーディオコンバーター
- 24-bit、48/96kHz
ユーザーコントロール
- (外部ディップスイッチ)
- チャンネル 1/2: A/D, D/A
- チャンネル 3/4: A/D, D/A
- オーディオ レベル 1
- オーディオ レベル 2
リファレンスループ
- 75 Ohm (未終端)。HD/SD 同期、AES-11、ワードクロック (48/96 KHz) のいずれか
サイズ (w x d x h)
- 147 mm x 79 mm x 25 mm (5.8 インチ x 3.1 インチ x 1.0 インチ)
電源
- 安定化した +5-18VDC、3W、電源アダプタ（付属品：DWP-U-R1）
動作環境
- 安全動作温度 : 0℃ ～ 40℃ (32°F ～104°F)
- 安全保管温度 (電源オフ時) : -40℃ ～ 60℃ (-40°F ～ 140°F)
- 動作相対湿度 : 10% ～ 90% (結露なきこと)
- 動作高度 : 3,000m 未満 (10,000 フィート未満)
