AJA 12G-SDI → HDMI 2.0コンバーター Hi5-12Gの商品説明

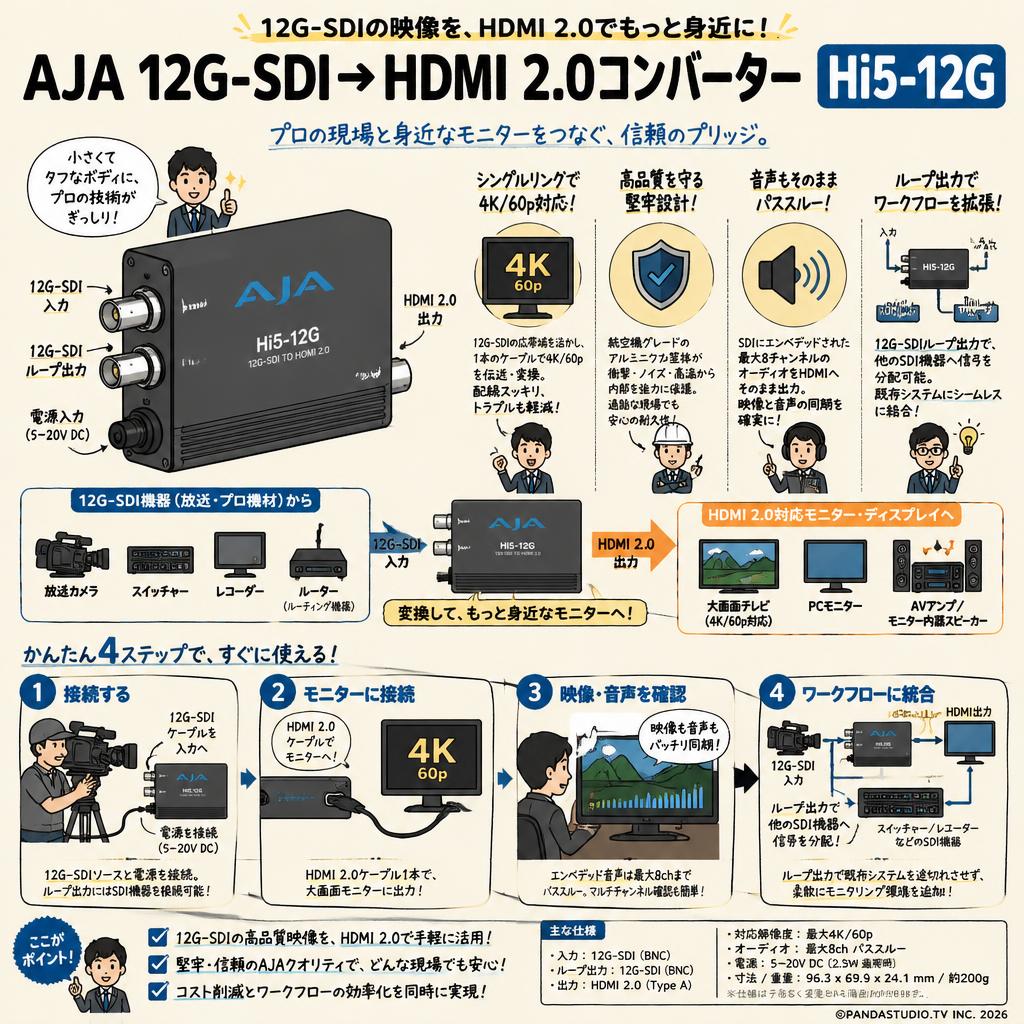

AJA Hi5-12G 概要
Hi5-12G は、12G-SDI から HDMI 2.0 への変換を行います。正確で忠実なイメージ、最大 4K/UltraHD 60p のハイフレームレートを、たった 1 本のケーブルで伝送します。Hi5-12G により、プロビデオ業界向けの 4K 12G-SDI デバイスを HDMI 2.0 入力が搭載している今日のディスプレイに接続して、簡単にモニタリングできます。
業務向けのワークフローに費用対効果の高いモニタリング環境を組み込めます。また Hi5-12G は、HDMI v2.0 と CTA-861-G に一致する HDR メタデータを生成することも可能です。
シングルリンクの 12G-SDI 入力はリクロックされ、SDI のループ出力となるため、信頼性の高い SDI モニタリングを簡略化したり、SDI パイプラインを繋げたりできます。
AJA Hi5-12G 特徴
主な機能
- 最大 4K 60p を 12G-SDI から HDMI 2.0b に変換
- 4:4:4/4:2:2/4:2:0 を HDMI 2.0 で出力
- HDR10 と HLG フォーマットの HDR に対応
- エンベッドオーディオに対応
- 12G-SDI ループ出力
- Fiber SFP モジュール対応
- USB ポート経由で PC/Mac 対応の Mini-Config ソフトウェアから設定
- 5-16 VDC 電源 (ユニバーサ電源 DWP-U-R1 同梱)
- 5 年間の製品保証
HDR
HDR (ハイダイナミックレンジ) は標準的な信号に比べ、広色域で豊かな色彩、より明るいホワイト、そしてより深く暗いブラックを扱えます。これにより、イメージはより「生き生きとした」見た目になり、自然で真実味のある色を視聴者に届けられるようになります。
Hi5-12G は HDMI v2.0b/CTA-861-G に準拠した HDR メタデータを生成することで、互換性のある HDMI ディスプレイに 4K/UltraHD/HD の HDR 信号を伝送します。Hi5-12G は HDMI 経由でハイブリッドログガンマ (HLG) 方式の HDR ディスプレイにも対応します。
4K と UltraHD
一般的に、4K 信号とは 4096 x 2160 ピクセルの解像度を指します。一方、UltraHD 信号は 3840 x 2160 ピクセルの解像度です。この違いのために、いくつかのモニターは、フル 4K ワークフローまたは UltraHD ワークフローのどちらかでしか使用できません。Hi5-12G はこれらの解像度の差を埋めることで、UltraHD モニターを 4K 制作環境で使用できるようにしたり、4K モニターを UltraHD 制作環境で使用できるようにしたりします。
また Hi5-12G は、ハイフレームレート (HFR) 入力にも対応しています。50fps または 60fps の 4K/UltraHD 信号をHi5-12G に入力することができ、互換性のある HDMI 2.0 接続ディスプレイで最大 60p の出力を確認できます。
12G-SDI に対応
Hi5-12G の 12G-SDI 入力では、非常に高品質な信号を扱えます。画像品質が重要視される高解像度やディープカラーのワークフローで使用可能です。
オーディオの統合
最大 16 チャンネルのエンベデッド SDI オーディオ入力に対応、8 チャンネルのエンベデッド HDMI オーディオを出力可能です。また、ビデオ出力と適切に同期させるために、オーディオは 0 07 フレーム遅延させられます。オーディオをディスエンベデッドして分離しなくても、2 チャンネルのアナログオーディオ出力から直接外部モニタリングが行えます。
USB と MiniConfig サポート
AJA の無料ソフトウェア MiniConfig は、USB 接続可能な AJA 製のあらゆるミニコンバーターで使用できます。現在の入出力フォーマットに関する詳細な情報をグラフィカルインターフェースで確認できます。対応するあらゆる AJA 製のミニコンバーターの設定値を制御できるだけでなく、ファームウェアアップデートを適用することで新機能を追加し機能性を高めます。
ユニバーサル電源
すべての AJA 製ミニコンバーターには、世界各国に対応したプラグ接続を含むユニバーサル電源が同梱されているため、世界中で使用できます。
コンパクトでポータブル
AJA 製ミニコンバーターはコンパクトなので、モニターの後方やラックの後部、あるいはカメラリグに直接取り付けて使用できます。電源端子にはロック機構が備えられているため、誤って外れるのを防ぎます。また、オプションの P-TAP 電源ケーブルを使用すると、バッテリーから電源を得られます。

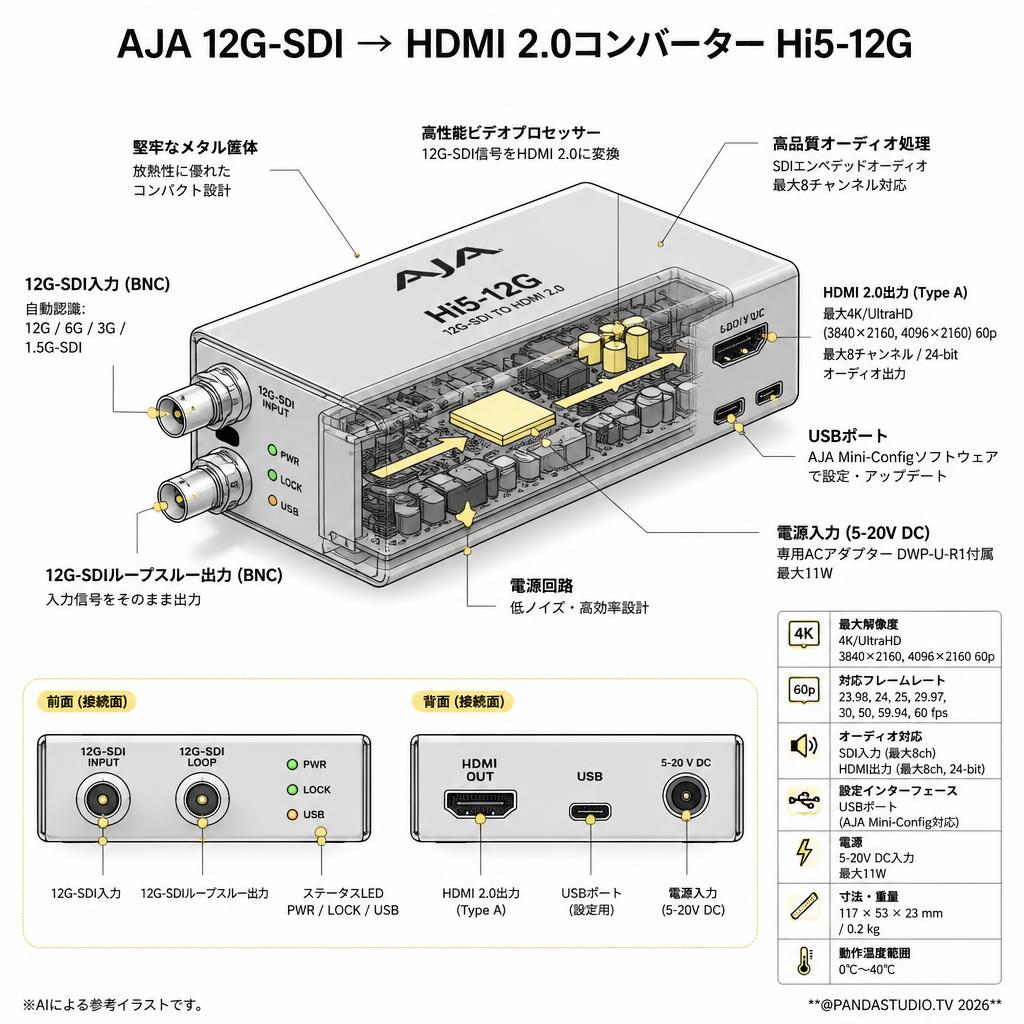

AJA Hi5-12G 仕様
ビデオ入力フォーマット
- 12 Gb SDI x 1
- (4K) 4096 x 2160p 23.98、24、25、29.97、30、50、59.94、60
- (UltraHD) 3840 x 2160p 23.98、24、25、29.97、30、50、59.94、60
- 6 Gb SDI x 1
- (4K) 4096 x 2160p 23.98、24、25、29.97、30
- (UltraHD) 3840 x 2160p 23.98、24、25、29.97、30
- 3 Gb SDI (レベル A または B-Dual Link) x 1
- (2K) 2048 x 1080p 23.98、24、25、29.97、30、50、59.94、60
- (HD) 1920 x 1080p 23.98、24、25、29.97、30、50、59.94、60
- (HD) 1920 x 1080i 50、59.94、60
- (HD) 1280 x 720p* 50、59.94、60
- 1.5 Gb SDI x 1
- (2K) 2048 x 1080p 23.98、24、25、29.97、30
- (HD) 1920 x 1080p 23.98、24、25、29.97、30
- (HD) 1920 x 1080i 50、59.94、60
- (HD) 1280 x 720p 50、59.94、60
- 270 Mb SDI x 1
- (SD) 625i 50
- (SD) 525i 59.94
- RGB と YCbCr、4:4:4/4:2:2、8、10、12-bit
*1280 x 720p はレベル A のみ
注記 : 対応する解像度とフレームレートは、ドキュメントとマニュアルで Hi5-12G のビデオフォーマットをご確認ください。
ビデオ出力フォーマット
- (4K) 4096 x 2160p 23.98、24、25、29.97、30、50、59.94、60
- (UltraHD) 3840 x 2160p 23.98、24、25、29.97、30、50、59.94、60
- (2K) 2048 x 1080p 23.98、24、25、29.97、30、50、59.94、60
- (HD) 1920 x 1080p 23.98、24、25、29.97、30、50、59.94、60
- (HD) 1920 x 1080i 50、59.94、60
- (HD) 1280 x 720p 50、59.94、60
- (SD) 720 x 576i 50
- (SD) 720 x 480i 59.94
- RGB と YCbCr、4:4:4/4:2:2、8、10、12-bit
注記 1 : 対応する解像度とフレームレートは、ドキュメントとマニュアルで Hi5-12G のビデオフォーマットをご確認ください。
注記 2 : 接続されたモニターが HDMI プロトコルに非対応の場合、自動的に DVI プロトコルに切り替わります。その際、オーディオは伝送されません。
デジタルビデオ出力
- HDMI タイプ A コネクター* x 1、HDMI v2.0b
デジタルオーディオ入力
- SDI エンベッドオーディオ、24-bit、16 チャンネル
デジタルオーディオ出力
- HDMI エンベッドオーディオ、24-bit、8 チャンネル
アナログオーディオ出力
- RCA コネクター x 2、2 チャンネル -10dBu (公称)
ユーザーインターフェース
- 付属のケーブルを USB ポートに接続し、Mac や Windows から Mini-Config ソフトウェアでデバイスの設定と状態の確認が可能
サイズ (w x d x h)
- 116.84mm x 102.11mm x 22.86mm (4.6 インチ x 4.02 インチ x 0.9 インチ)
重量
- 0.3 kg (0.5 ポンド)
電源
- 5-１６VDC 安定化電源, 11 W, 電源アダプター付属
- AC アダプター : 100-240VAC, 50/60 Hz, ユニバーサル入力
動作環境
- 安全動作温度 : 0℃ ～ 40℃ (32°F ～104°F)
- 安全保管温度 (電源オフ時) : -40℃ ～ 60℃ (-40°F ～ 140°F)
- 動作相対湿度 : 10% ～ 90% (結露なきこと)
- 動作高度 : 3,000m 未満 (10,000 フィート未満)
* Hi5-12G、Hi5-12G-R、Hi5-12G-TR、Hi5-12G-R-ST はそれぞれ、およそ 12W の電力を消費します。対流冷却の必要があります。本体を触ると熱を持っていますが、正常な状態です。本体を設備へ取り付ける際には、空気に触れやすい場所に設置し製品が適切に冷却ができるよう配慮してください。Hi5-12G を他のミニコンバーターと重ねないでください。
