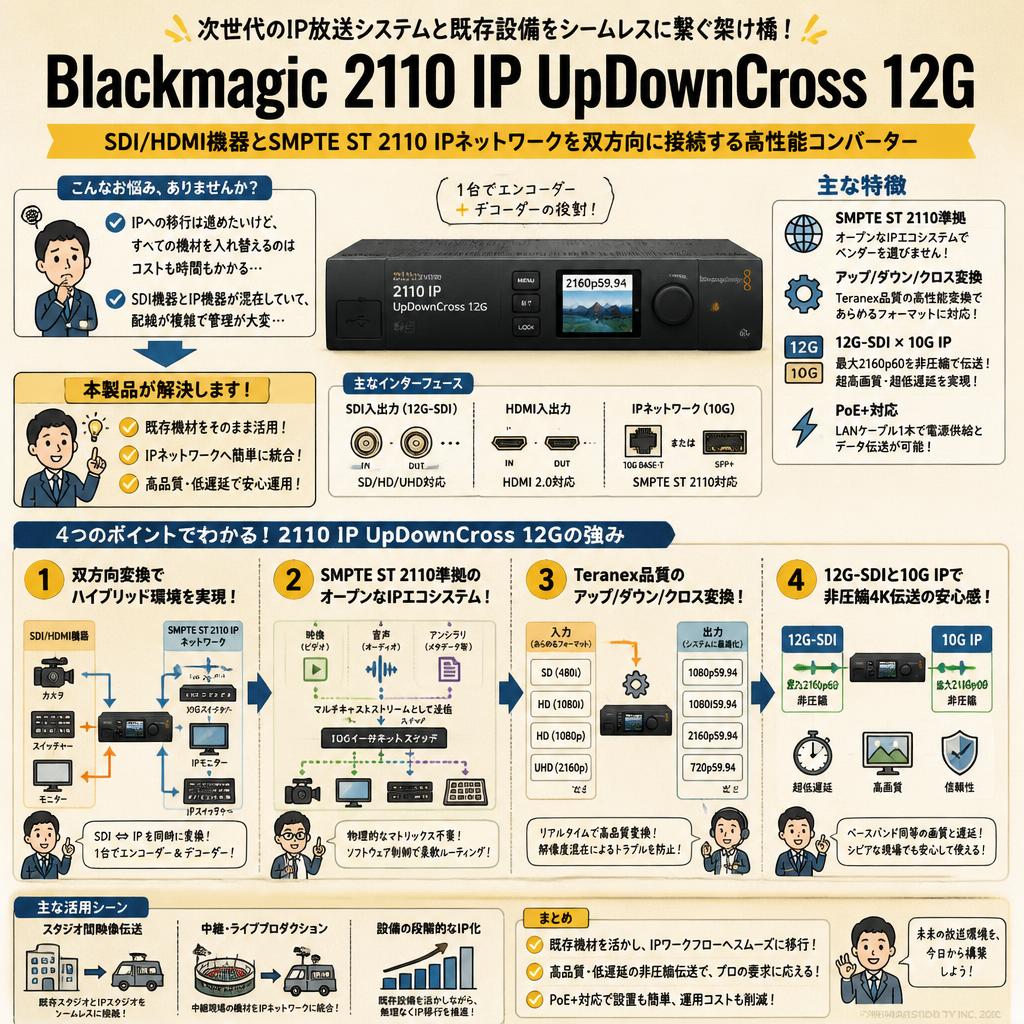

次世代のIP放送システムと既存設備をシームレスに繋ぐ架け橋

「Blackmagic 2110 IP UpDownCross 12G」は、従来のSDIおよびHDMIベースの映像機器と、最新のSMPTE ST 2110 IPビデオネットワークを双方向に接続するための高性能コンバーターです。放送業界やライブプロダクションの現場では、ベースバンド映像からIP伝送への移行が急速に進んでいますが、すべての機材を一度にIP対応製品へ入れ替えることは現実的ではありません。本製品は、既存のカメラやスイッチャー、モニターをそのままIPネットワークに組み込むことを可能にし、段階的なシステム移行を強力にサポートします。単純な信号変換にとどまらず、映像フォーマットの変換機能も内蔵している点が最大の特徴です。

SMPTE ST 2110規格に準拠したオープンなエコシステムの実現

本製品の設計思想の根底には、特定のメーカーに縛られないオープンなIP映像環境の構築があります。SMPTE ST 2110規格に完全準拠しており、映像、音声、アンシラリデータを個別のマルチキャストストリームとしてネットワーク上に送信します。これにより、従来のSDIルーターのような物理的なマトリックススイッチに依存せず、10Gイーサネットスイッチを介して無数のソースとデスティネーションを柔軟にルーティングできるようになります。映像の分配や切り替えがソフトウェア制御で完結するため、配線の複雑さが劇的に解消されます。

Teranex品質のアルゴリズムによる高度なフォーマット変換

単なるインターフェース変換器の枠を超え、本製品はBlackmagic Designが誇るTeranex品質のアップ/ダウン/クロスコンバージョン機能を搭載しています。IPネットワーク上を行き交う映像信号は、必ずしも単一の解像度やフレームレートではありません。本機を使用することで、入力されたあらゆるSD、HD、Ultra HD信号を、システムが要求する特定のフォーマットへリアルタイムで高品質に変換してからIPネットワークに送出、あるいはIPからSDI/HDMIへ出力することが可能です。これにより、解像度混在によるシステムエラーを防ぎ、出力品質を均一に保つことができます。

12G-SDIと10Gイーサネットがもたらす非圧縮4K伝送の恩恵

技術的なアイデンティティとして、12G-SDIインターフェースと10G BASE-T（またはSFP+）ネットワークポートの融合が挙げられます。これにより、最大2160p60のUltra HD映像を非圧縮で伝送することが可能です。IP伝送において遅延や画質劣化が懸念されるケースもありますが、本製品は非圧縮のベースバンド映像と同等のクオリティと超低遅延を維持します。高解像度化が進む現代のプロダクション環境において、視覚的なロスを一切許容しないシビアな現場での使用に耐えうるスペックを備えています。

ハイブリッド環境における柔軟なルーティングと運用効率の向上

放送局のスタジオ間伝送や、大規模な中継現場において、本製品はルーティングの自由度を根本から変革します。SDI入力からIPへの変換、IPからSDI/HDMIへの変換を同時に行うことができるため、1台でエンコーダーとデコーダーの両方の役割を果たします。さらに、PoE+（Power over Ethernet）に対応しており、対応するネットワークスイッチからLANケーブル1本で電源供給とデータ伝送を行えるため、設置時の電源確保の煩わしさから解放されます。既存インフラの寿命を延ばしつつ、最先端のIPワークフローを構築するための核心的なデバイスです。

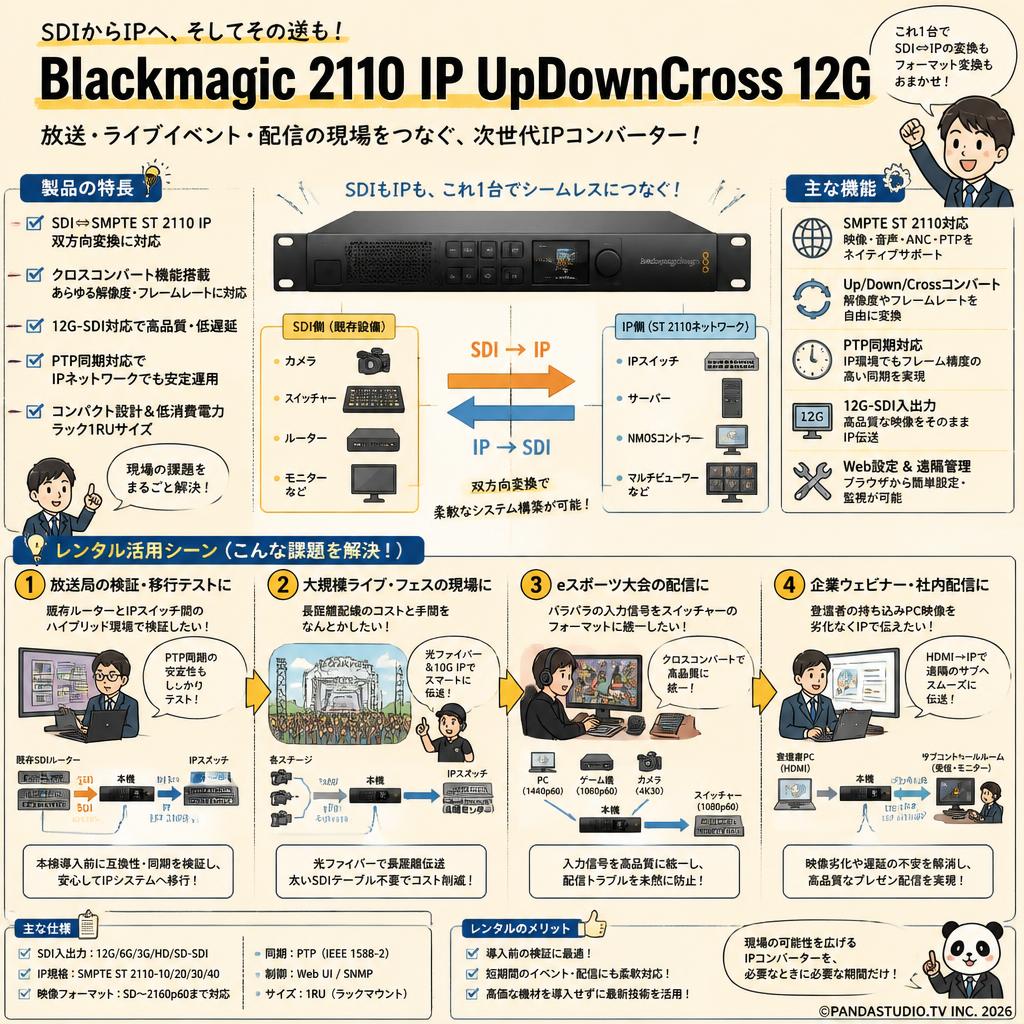

• 放送局のシステム検証エンジニア

  既存のSDI設備からSMPTE ST 2110ベースのIPシステムへの移行を計画しているエンジニア。本格導入前の検証として本機をレンタルし、既存ルーターとIPスイッチ間のハイブリッド環境での互換性やPTP同期の安定性をテストするという課題を解決します。

• 大規模音楽フェスのテクニカルディレクター

  広大な会場内で複数のステージから映像を集約するディレクター。長距離配線が必要な単発イベントにおいて本機をレンタルし、光ファイバーと10G IPネットワークを活用することで、太く重いSDIケーブルを大量に引き回す物理的な制約とコストの課題をクリアします。

• eスポーツ大会の配信オペレーター

  PC、ゲーム機、カメラなど多種多様な解像度・フレームレートの入力ソースを扱う配信担当者。数日間の大会期間中に本機をレンタルすることで、バラバラの入力信号をスイッチャーのフォーマットに高品質に統一（クロスコンバート）し、配信トラブルを防ぐことができます。

• 企業向けウェビナーの技術担当

  社内スタジオから高品質なプレゼン配信を行う技術スタッフ。一時的な大規模配信の際に本機をレンタルし、登壇者の持ち込みPC（HDMI出力）を直接IPネットワークに変換してサブコントロールルームへ伝送することで、映像の劣化や遅延の不安を解消します。

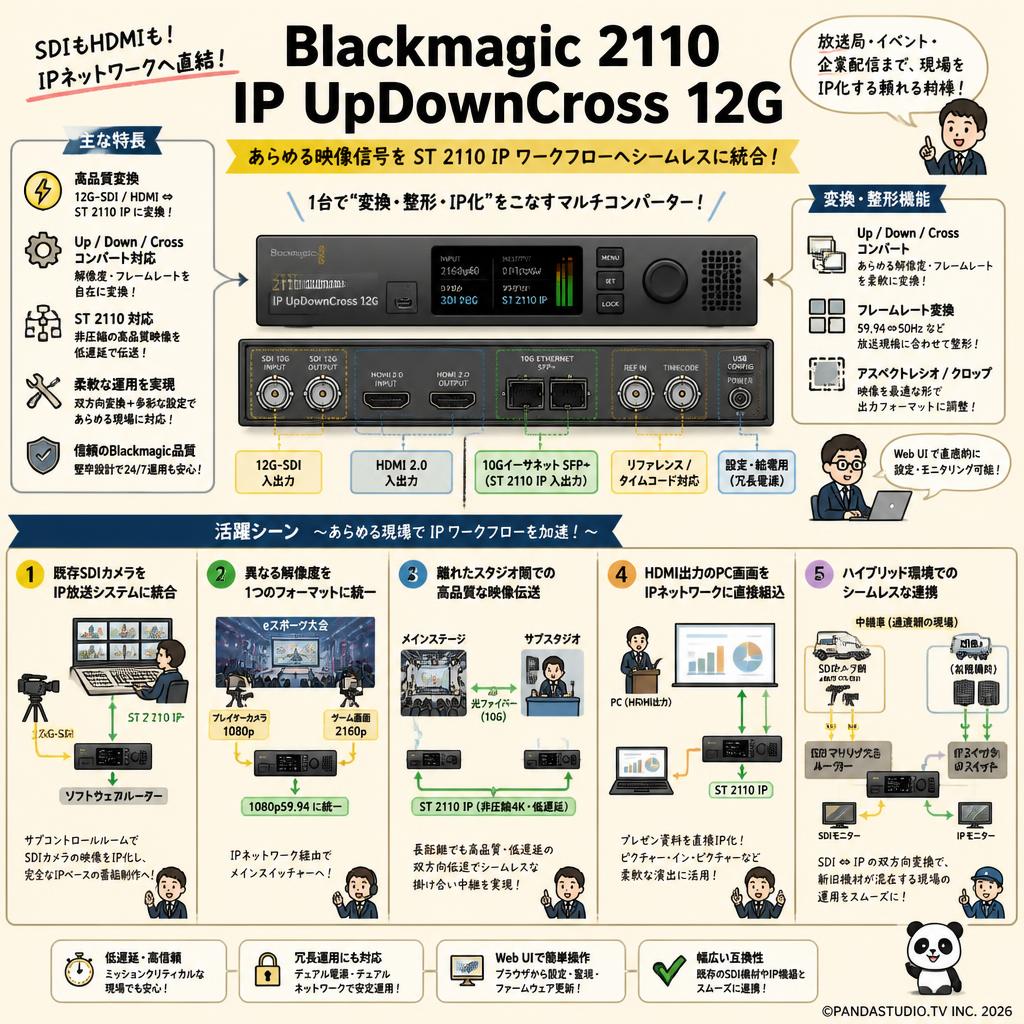

• 既存のSDIカメラを最新のIP放送システムに統合して運用する現場

  放送局のサブコントロールルームにて、従来型の12G-SDI出力カメラをSMPTE ST 2110ネットワークに接続するシーン。カメラからの2160p60信号を本機でIP化し、ソフトウェアベースのルーターで管理することで、完全なIPベースの番組制作を実現します。

• 異なる解像度の入力ソースを単一のフォーマットに揃えて配信するeスポーツ大会

  アリーナ規模のゲーム大会で、1080pのプレイヤーカメラと2160pのゲーム画面が混在する環境。本機のコンバージョン機能で全入力を1080p59.94に統一してからIPネットワーク経由でメインスイッチャーへ送ることで、安定したライブ配信映像を構築します。

• 施設内の離れたスタジオ間で高品質な映像信号をネットワーク経由でやり取りする環境

  大規模な展示会場で、メインステージと離れたサブスタジオ間で映像を共有する場面。光ファイバーを挿した10Gネットワークスイッチと本機を組み合わせ、長距離でも遅延のない非圧縮4K映像の双方向伝送を行い、シームレスな掛け合い中継を成功させます。

• HDMI出力の民生用PC画面を放送用IPネットワークに直接組み込む企業プレゼン配信

  企業の株主総会において、登壇者のプレゼン資料（HDMI出力）を中継システムに取り込むシーン。本機のHDMI入力を活用してPC画面を直接ST 2110ストリームに変換し、スイッチャー側でピクチャー・イン・ピクチャーのソースとしてクリアな画質で送出します。

• 機材更新の過渡期においてSDIルーターとIPスイッチをシームレスに連携させる一時的な中継拠点の構築

  スポーツ中継車において、一部の機材だけがIP化されているハイブリッドな現場。本機をSDIマトリックスルーターとIPスイッチの間に配置し、SDI信号をIPへ、IP信号をSDIモニターへと双方向に変換することで、新旧機材が混在する過渡期の運用をスムーズに乗り切ります。

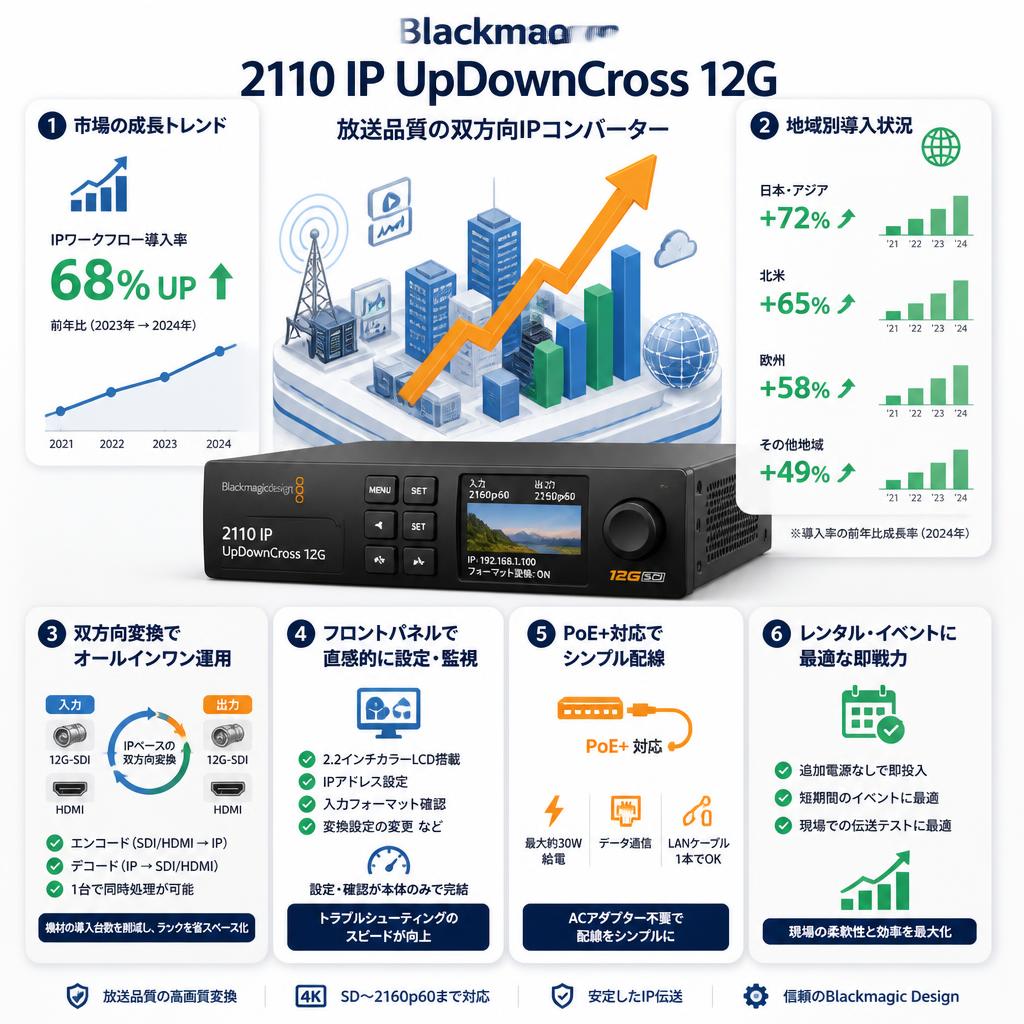

• Teranexアルゴリズムによる圧倒的な変換品質

  単純なスケーラーを搭載する他社製コンバーターとは異なり、本機はハイエンド機器で培われたTeranexアルゴリズムを採用しています。SDから最大2160p60までの変換において、ジャギーやフレーム落ちのない極めて滑らかな映像処理を実現し、放送品質の厳しい基準をクリアします。

• 双方向変換とSDI/HDMI両対応のオールインワン設計

  AJA IPR-10G2-HDMIなどの競合製品が「HDMIからIP」といった単方向・単一端子に限定されているのに対し、本機は12G-SDIとHDMIの入力・出力を備え、IPへのエンコードとIPからのデコードを1台で同時に処理できます。機材の導入台数を劇的に減らし、ラックの省スペース化に貢献します。

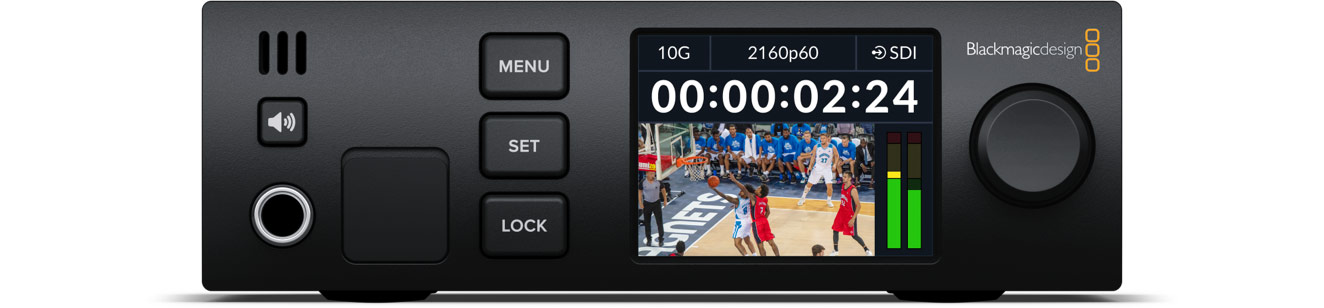

• フロントパネルでの直感的な設定とモニタリング

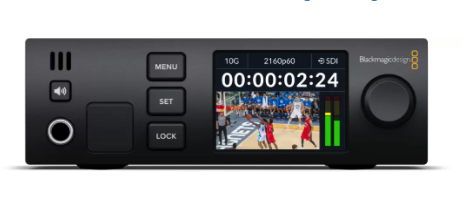

  多くのIPコンバーターがPC経由での設定を必須とする中、本機はフロントパネルに2.2インチカラーLCDディスプレイとコントロールボタンを搭載しています。IPアドレスの設定、入力フォーマットの確認、変換設定の変更が本体のみで完結するため、トラブルシューティングのスピードが格段に向上します。

• レンタルに最適なPoE+対応と即戦力パッケージ

  本機はPoE+（Power over Ethernet）に対応しており、対応スイッチからLANケーブル1本で最大約30Wの給電とデータ通信が可能です。レンタル利用時には、煩わしいACアダプターの配線を省略でき、短期間のイベントや急な現場での伝送テストに追加電源なしで即座に投入できる点が大きな強みです。

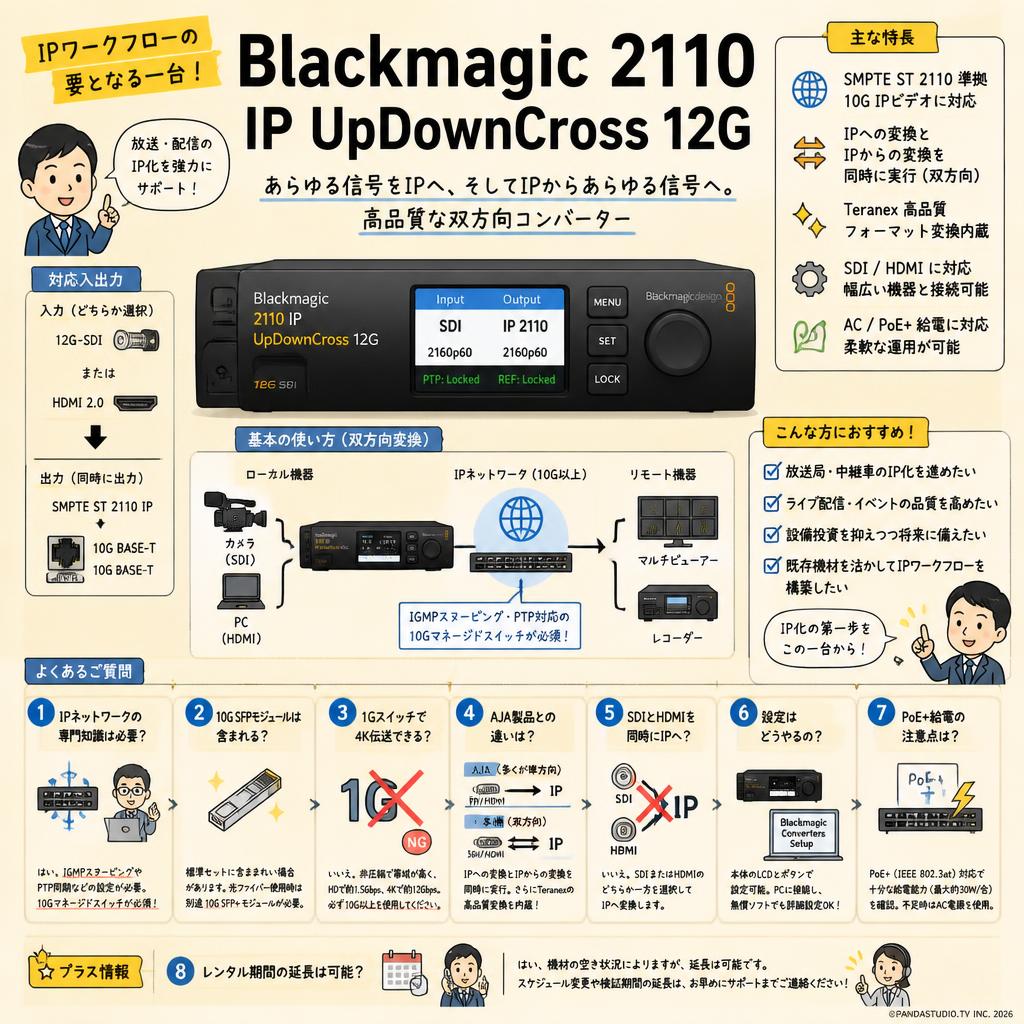

Q: IPビデオネットワークの構築に専門知識は必要ですか？
A: はい、SMPTE ST 2110規格を利用するため、IGMPスヌーピングやPTP（Precision Time Protocol）同期など、高度なネットワーク設定に関する専門知識と対応する10Gマネージドスイッチが必要です。

Q: レンタルセットには10G SFPモジュールが含まれますか？
A: 標準セットには含まれていない場合があります。RJ-45（10G BASE-T）での接続は標準対応していますが、光ファイバーを使用する場合は、別途互換性のある10G SFP+モジュールのレンタルまたはご用意が必要です。

Q: 既存の1G（ギガビット）ネットワークスイッチで4K映像を伝送できますか？
A: いいえ、ST 2110は非圧縮ベースバンド映像を伝送するため、HD解像度でも約1.5Gbps、4Kでは約12Gbpsの帯域を消費します。必ず10G（10ギガビット）以上に対応したネットワークスイッチをご使用ください。

Q: AJAのIPコンバーターと比較してどのような違いがありますか？
A: AJA製品の多くが単方向（送信のみ/受信のみ）であるのに対し、本機はIPへの変換とIPからの変換を同時に行える双方向仕様です。また、高品質なフォーマット変換（Teranexコンバージョン）を内蔵している点も大きな違いです。

Q: SDI入力とHDMI入力を同時にIPへ変換することは可能ですか？
A: 本機はSDIまたはHDMIのどちらか一方を選択してIPへ変換する仕様です。2つの入力を同時に別々のIPストリームとして送信することはできません。

Q: コンバーターのIPアドレスや各種設定はどのように行いますか？
A: 本体前面のLCDパネルとボタンを使用して直接設定が可能なほか、USBまたはネットワーク経由でPCに接続し、無償のBlackmagic Converters Setupソフトウェアを使用して詳細な設定を行うこともできます。

Q: PoE+（Power over Ethernet）で駆動させる場合の注意点はありますか？
A: 接続するネットワークスイッチがPoE+（IEEE 802.3at）規格に対応し、十分な給電能力（1台あたり最大約30W）を持っているか確認してください。給電不足の場合は付属のAC電源をご使用ください。

Q: 長期間のライブ配信イベントでレンタル期間を延長することは可能ですか？
A: はい、機材の空き状況によりますが、レンタル利用途中の期間延長は可能です。イベントのスケジュール変更や、事前の検証期間を長めに取りたい場合は、お早めにサポートまでご連絡ください。

• Blackmagic 2110 IP Converter 3x3G
  フォーマット変換機能はないが、3系統の3G-SDIを同時にIP化できるため複数カメラの集約に最適
• AJA IPR-10G2-HDMI
  ST 2110からHDMIへの受信に特化しており、モニター出力専用の小型端末を求めるユーザー向け
• AJA IPR-10G2-SDI
  IPからSDIへの変換に特化し、放送局の既存SDIルーターへ信号を戻す用途で信頼性が高い
• Blackmagic Teranex Mini SDI to HDMI 12G...
  IP伝送機能は持たないが、物理ケーブル環境で12G-SDIをHDMIに変換したい現場で活躍
• Kiloview N50...
  ST 2110ではなくNDI規格を採用しており、より低帯域で手軽にIP伝送を構築したい配信者向け

放送システムエンジニア (40代 男性) / 既存SDI機材のIP化に最適。ただしネットワーク設定のハードルあり / 評価 ★★★★☆ 4.0

放送局の検証ブログで紹介されていて導入テストを行いました。既存の12G-SDIカメラをそのままST 2110環境に組み込めるのは非常に便利で、映像の遅延も全く感じません。フロントパネルでIPが確認できるのも現場では助かります。ただ、PTP同期やマルチキャストルーティングなど、ネットワーク側の設定はかなりシビアで、ITインフラの深い知識が求められます。

ライブ配信ディレクター (30代 男性) / コンバージョン品質は最高。発熱には注意が必要 / 評価 ★★★★☆ 4.5

YouTubeの機材レビューを見て、eスポーツ大会の配信現場でレンタルしました。持ち込まれるPCやゲーム機のHDMI出力を、これ1台で指定の1080p59.94に変換してIP送出できるので、スイッチャー周りが劇的にスッキリしました。Teranexの変換品質は流石です。ただ、フル稼働させると本体がかなり熱を持つため、ラックマウント時は隙間を空けるなどの排熱対策が必須だと感じました。

映像テクニカルスタッフ (50代 男性) / これ1台で何役もこなす万能機。10Gスイッチの選定が鍵 / 評価 ★★★★★ 4.8

海外の展示会レポートで絶賛されており、中継案件で試用しました。SDIからIP、IPからHDMIの変換を同時に行い、さらにフォーマット変換までこなす万能ぶりは他のコンバーターにはない強みです。PoE+対応で電源配線が減るのも最高です。ただし、非圧縮伝送のため10Gスイッチの帯域を猛烈に消費します。バックプレーン容量に余裕のあるエンタープライズ級のスイッチを用意することが安定稼働の絶対条件です。

必須アクセサリ

• 10GBASE-SR SFP+ モジュール...
  光ファイバーケーブルを使用して長距離のIPビデオ伝送を行う場合に必須
• CAT6A LANケーブル 50m
  10GイーサネットでRJ-45ポートを利用し、安定した非圧縮伝送を行うための高品質ケーブル

用途別のおすすめ

• Netgear M4250 ネットワークスイッチ...
  AV over IP向けに最適化されており、ST 2110環境の構築をスムーズに行いたい場合に推奨
• 12G-SDI BNCケーブル 10m...
  4K映像のベースバンド入出力において、信号減衰を防ぐために必要な高品質同軸ケーブル

代替・類似製品

• Blackmagic 2110 IP Converter 3x3G
  フォーマット変換は不要で、HD解像度のカメラを複数台同時にIP化したい場合の上位選択肢

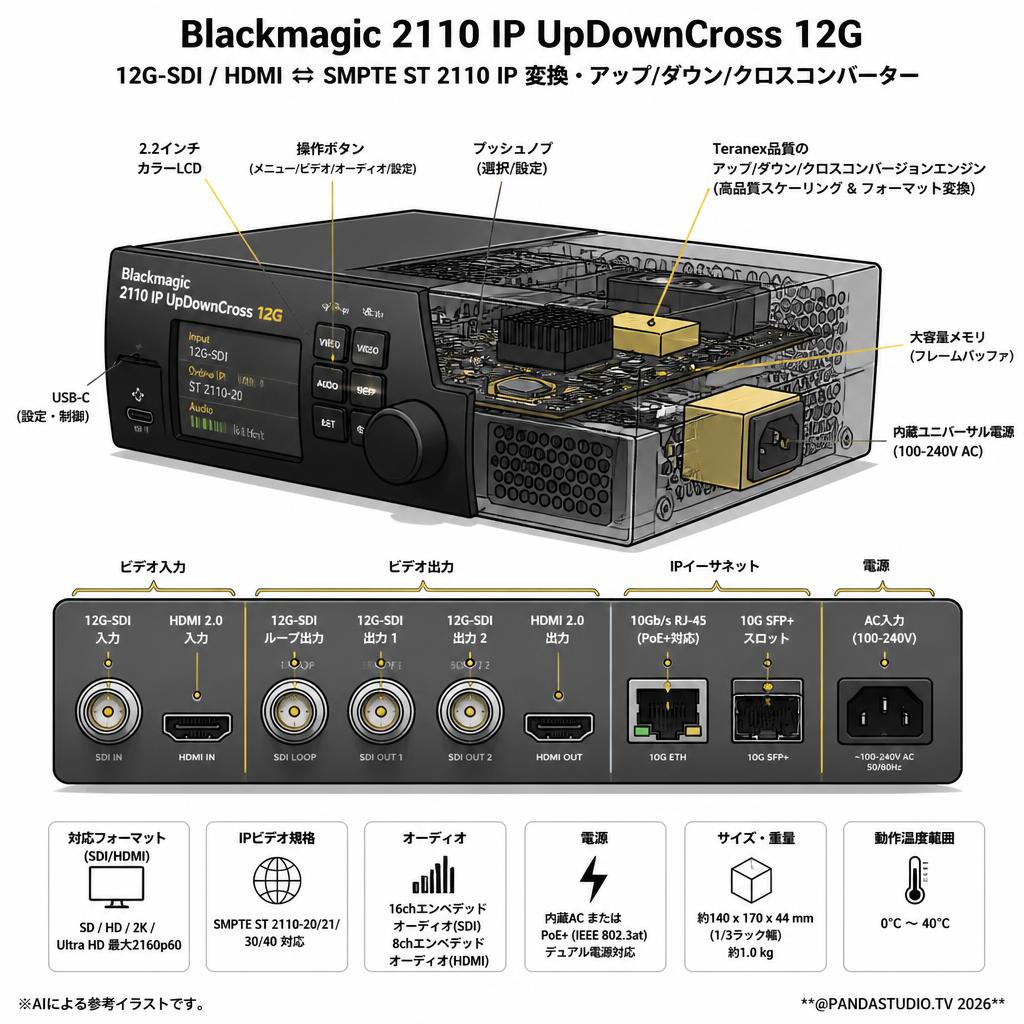

接続（ビデオ入力）: 12G-SDI x1、HDMI 2.0 x1
接続（ビデオ出力）: 12G-SDIループ出力 x1、12G-SDI出力 x2、HDMI 2.0 x1
IPイーサネットポート: 10Gb/s RJ-45 x1（PoE+対応）、10G SFP+スロット x1
対応フォーマット（SDI/HDMI）: SD、HD、2K、Ultra HD（最大2160p60）
IPビデオ規格: SMPTE ST 2110-20（ビデオ）、ST 2110-21（トラフィックシェーピング）、ST 2110-30（オーディオ）、ST 2110-40（アンシラリ）
オーディオ: 16chエンベデッドオーディオ（SDI）、8chエンベデッドオーディオ（HDMI）
フォーマット変換: Teranex品質のアップ/ダウン/クロスコンバージョン内蔵
設定・コントロール: 2.2インチカラーLCD、プッシュボタン、USB-C、イーサネット経由
電源: 内蔵100-240V AC、またはPoE+（IEEE 802.3at）
寸法・重量: 約140 x 170 x 44 mm（1/3ラック幅）、約1.0 kg
動作温度範囲: 0°C 〜 40°C
