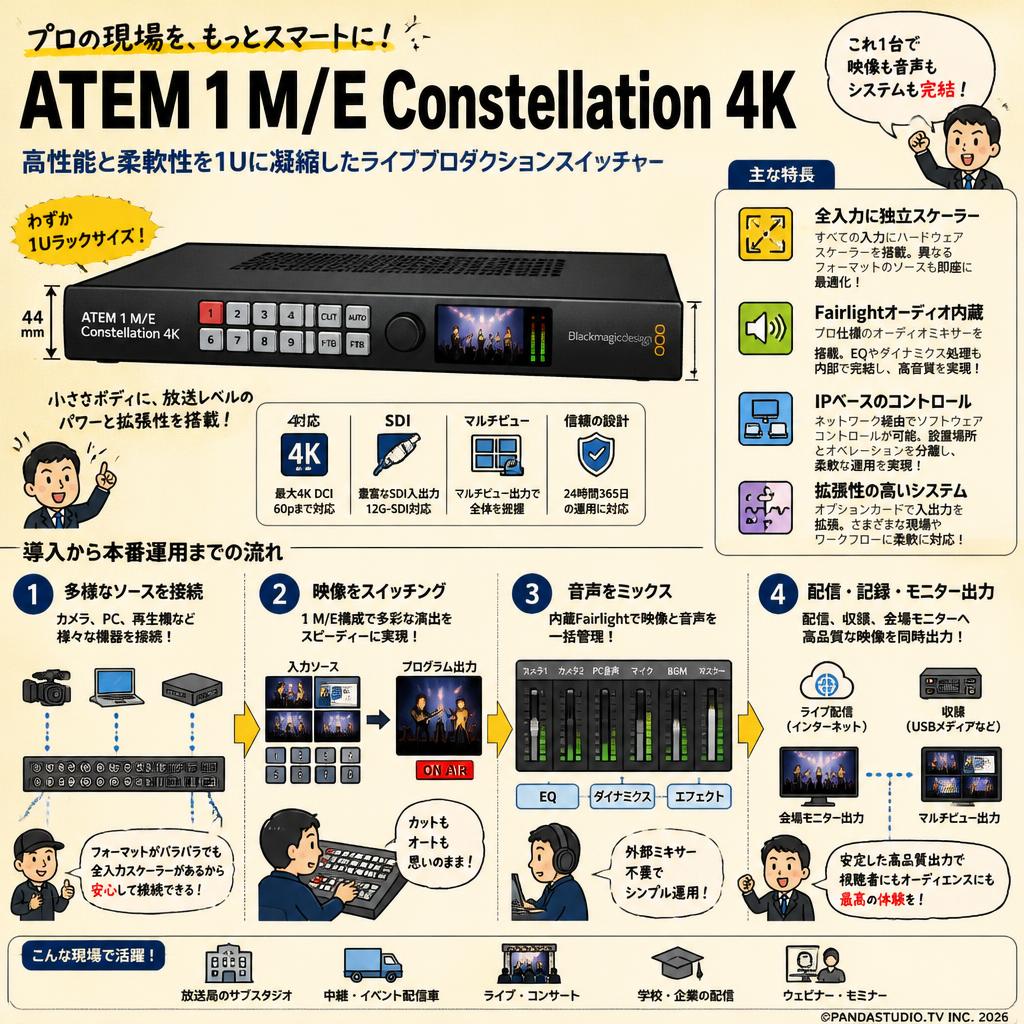

現代のプロフェッショナル配信に求められる中核機材とは？

「Blackmagic Design ATEM 1 M/E Constellation 4K」は、映像制作における解像度の移行期において、放送局やライブイベントの現場で求められる極めて高度なルーティング能力と柔軟なフォーマット対応力を備えたライブプロダクションスイッチャーです。4K（Ultra HD）制作が標準化しつつある現代において、複数の映像ソースを遅延なく、かつ高品質に処理する中枢システムとしての役割を担います。単なる映像の切り替え機にとどまらず、複雑なシステムを統合するハブとして機能する設計思想が貫かれています。

Constellationシリーズにおける本機の位置づけと進化

同社のフラッグシップであるConstellationシリーズの中で、本機はわずか1ラックユニット（1U）というコンパクトな筐体に上位機種のDNAを色濃く受け継いでいます。従来、大がかりな中継車や専用スタジオのラックにしか収まらなかった放送レベルの映像処理基盤を、小規模なポータブルラックや仮設の配信キットに組み込めるように再構築されました。これにより、スペースの制約が厳しい現場であっても、妥協のないプロフェッショナルなスイッチング環境を構築することが可能となりました。

全入力スケーラー搭載がもたらす現場の安心感と効率化

多種多様なカメラや再生機器を持ち込む現場では、解像度やフレームレートの不一致が致命的なトラブルを引き起こします。本機の最大の特徴は、すべての入力系統に独立したハードウェアスケーラー（フォーマット変換回路）を搭載している点にあります。このアーキテクチャにより、事前の煩雑なフォーマット統一作業や外部コンバーターの追加から解放され、接続されたソースを即座に認識し、システム全体で同期の取れた安定した映像処理を実現します。これは現場の準備時間を劇的に短縮する重要な要素です。

内蔵オーディオミキサーによる音声と映像の高度な統合

ライブプロダクションにおいて、映像の切り替えと同等に重要なのが音声のルーティングです。本機は内部にプロフェッショナル仕様のFairlightオーディオミキサーを統合しており、映像と音声を一台の機材でシームレスに管理できます。各入力ソースに付随するエンベデッドオーディオの調整から、複雑なイコライジングやダイナミクス処理までを内部で完結させることで、外部の巨大な音響卓への依存度を下げ、少人数でのオペレーションでも高品質なマスター出力を生成できる設計となっています。

IPベースのコントロールが広げる新しいワークフロー

物理的なボタン操作のみに縛られない点も、現代のスイッチャーに不可欠な設計です。ネットワーク経由でのソフトウェアコントロールを前提としたシステムにより、機材の設置場所とオペレーターの作業空間を物理的に分離することが可能です。これにより、騒音の出る機材はバックヤードに配置し、ディレクターは静かな環境でPC画面から操作を行うといった柔軟な運用が可能になります。複数人での分業も容易になり、ライブ配信におけるチーム全体のパフォーマンスを最大化します。

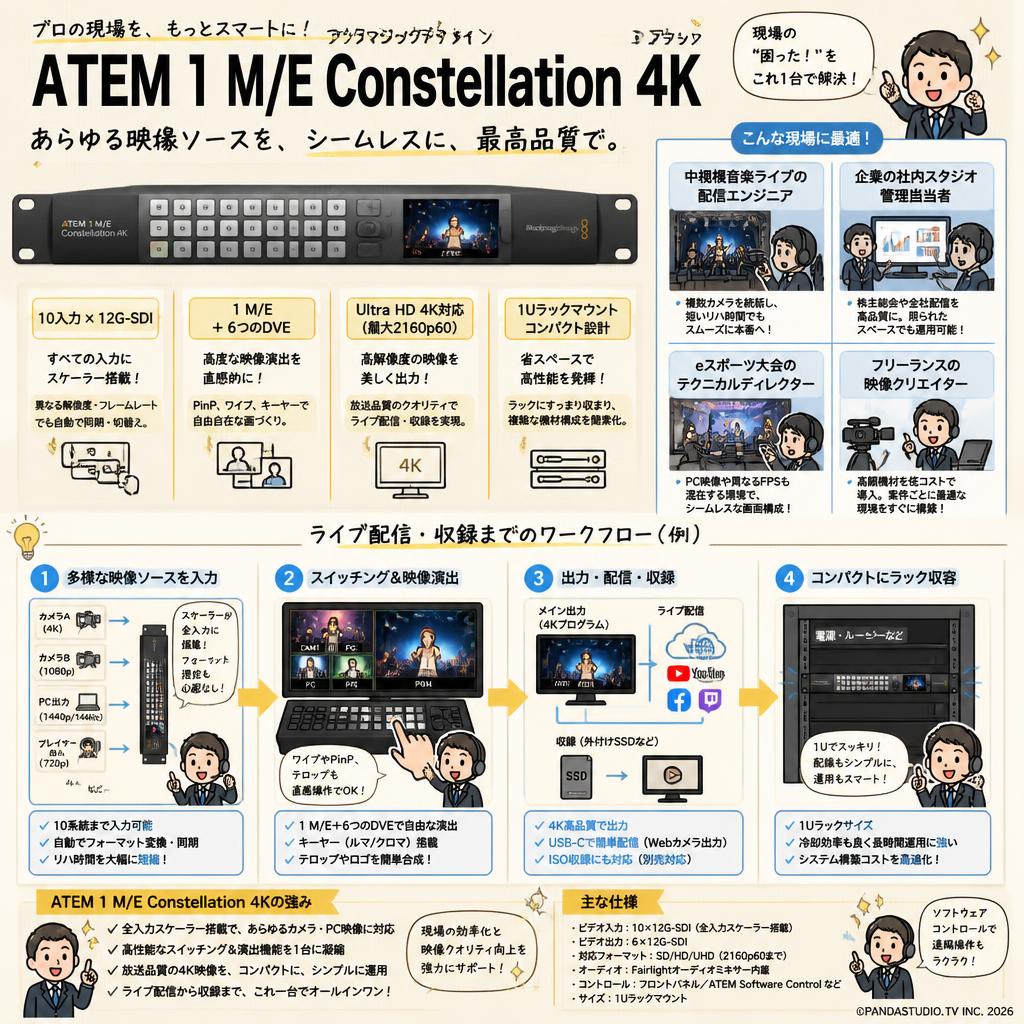

• 中規模音楽ライブの配信エンジニア

  複数のカメラマンを統括する配信技術者。単発のライブツアーでのシステム構築に向けた機材選定の事前評価としてのレンタルに最適です。全入力スケーラー搭載により、持ち込みカメラのフォーマットが混在しても即座に同期・切り替えができるため、リハーサル時間の短い現場でのセットアップの焦りを解消します。

• 企業の社内スタジオ管理担当者

  株主総会や全社向けオンラインカンファレンスを運営する企業の映像担当者。四半期に一度の重要なハイエンド配信でのスポットレンタルに適応します。複雑な配線や外部コンバーターを減らし、ラックに収まる1Uサイズで高度なPinPやテロップ合成を可能にするため、限られた機材スペースでの運用課題を解決します。

• eスポーツ大会のテクニカルディレクター

  PC画面、プレイヤーカメラ、実況席など多種多様な映像ソースを扱うテクニカルディレクター。週末開催のトーナメントイベント用の機材調達シナリオに合致します。PC出力の特殊な解像度や異なるフレームレートが混在する過酷な入力環境でも、本機一つで映像破綻なくシームレスな画面構成を実現できる点が強みです。

• フリーランスの映像クリエイター

  普段は小規模なワンマンオペレーションを行うが、案件によって複数台のシネマカメラを用いたマルチカム収録を請け負うクリエイター。数日間の音楽MV撮影や対談収録でのレンタルにマッチします。ハイエンドな高画質収録環境を一時的に構築でき、購入するには高額な機材を低コストで導入可能です。

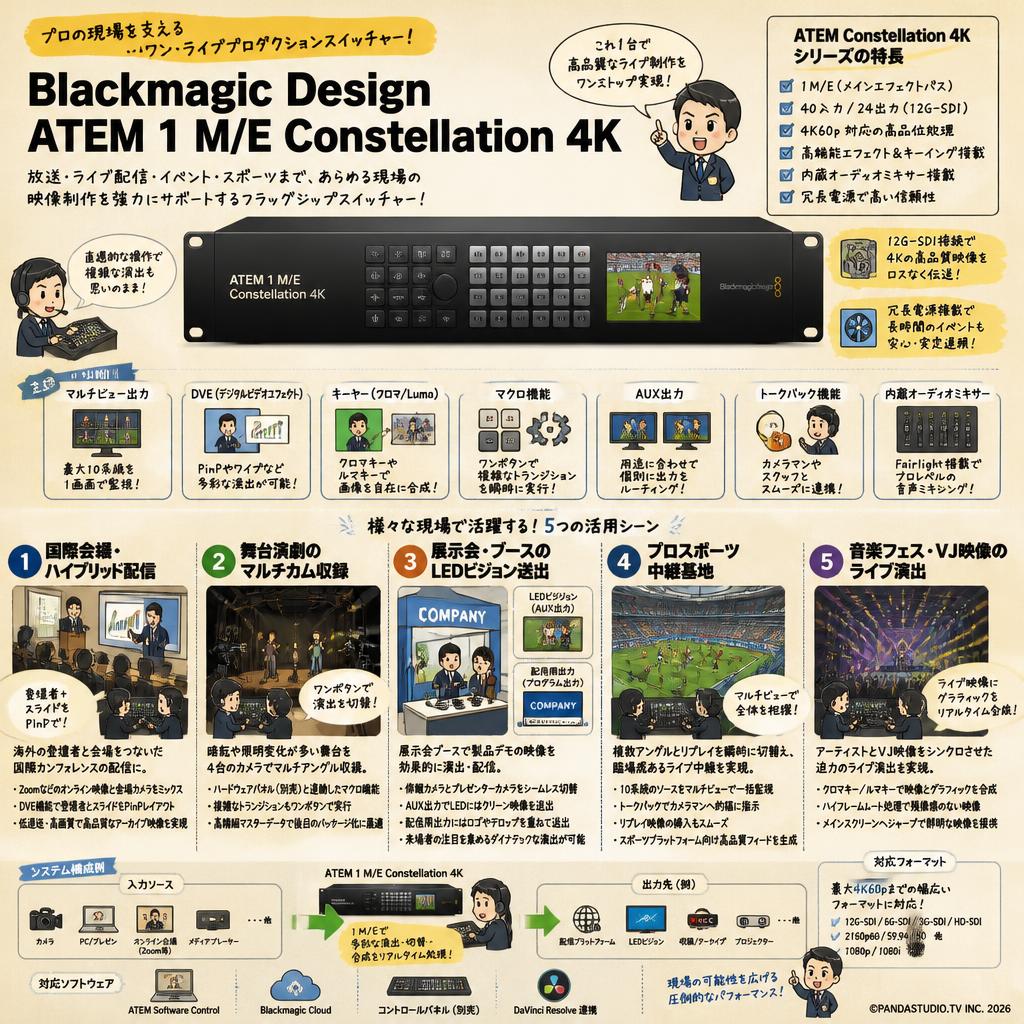

• 複数拠点をつなぐハイブリッド形式の国際会議を配信するためのメインスイッチャー

  海外の登壇者と国内の会場を繋ぐ国際カンファレンスでの運用シーンです。Zoomなどのオンラインソースと会場のカメラ映像をミックスする際、本機のDVE機能を使用して登壇者とスライドのPinPレイアウトを作成します。遅延の少ないクリアな映像処理により、クライアントへ納品する高品質なアーカイブ映像が完成します。

• 劇場の舞台演劇でマルチカム収録とリアルタイムスイッチングを行うための機材

  暗転や激しい照明変化がある舞台演劇を、客席後方から4台のカメラで狙う収録シーンです。各カメラからの入力を受け、専用のハードウェアパネル（別売）と連動させたマクロ機能で、事前に組んだ複雑な画面トランジションをワンボタンで実行します。後日のパッケージ化に向けた高精細なマスターデータを出力します。

• 大規模展示会の企業ブースで製品デモの様子をLEDビジョンへ送出する要のシステム

  幕張メッセなどの展示会場で、手元を映す俯瞰カメラとプレゼンターのカメラを切り替えるシーンです。本機のAUX出力を活用し、ブース内の巨大LEDスクリーンにはクリーンな映像を、配信用のプログラム出力には企業ロゴやテロップを載せた映像を個別にルーティングします。来場者の足を止めるダイナミックなブース演出が可能です。

• プロスポーツの試合中継で複数アングルとリプレイ映像をさばくための中継基地

  屋外のサッカースタジアムで、ピッチ全体、ゴール裏、ベンチなどの複数アングルを瞬時に切り替える中継シーンです。トークバック機能を活用して各カメラマンに指示を出しつつ、マルチビュー出力で10系統のソースを一つのモニターで一括監視します。スポーツプラットフォーム向けの臨場感あるライブフィードを生成します。

• 音楽フェスの野外ステージでVJ映像とライブカメラをミックスする映像演出の核

  夜間の野外音楽フェスティバルで、アーティストのパフォーマンスと背景のVJ映像を同期させるシーンです。クロマキーヤーやルマキーヤーを駆使して、リアルタイムでアーティストの映像にグラフィックを合成します。ハイフレームレート処理により、激しい動きでも残像感のないシャープな映像を会場のメインスクリーンへ提供します。

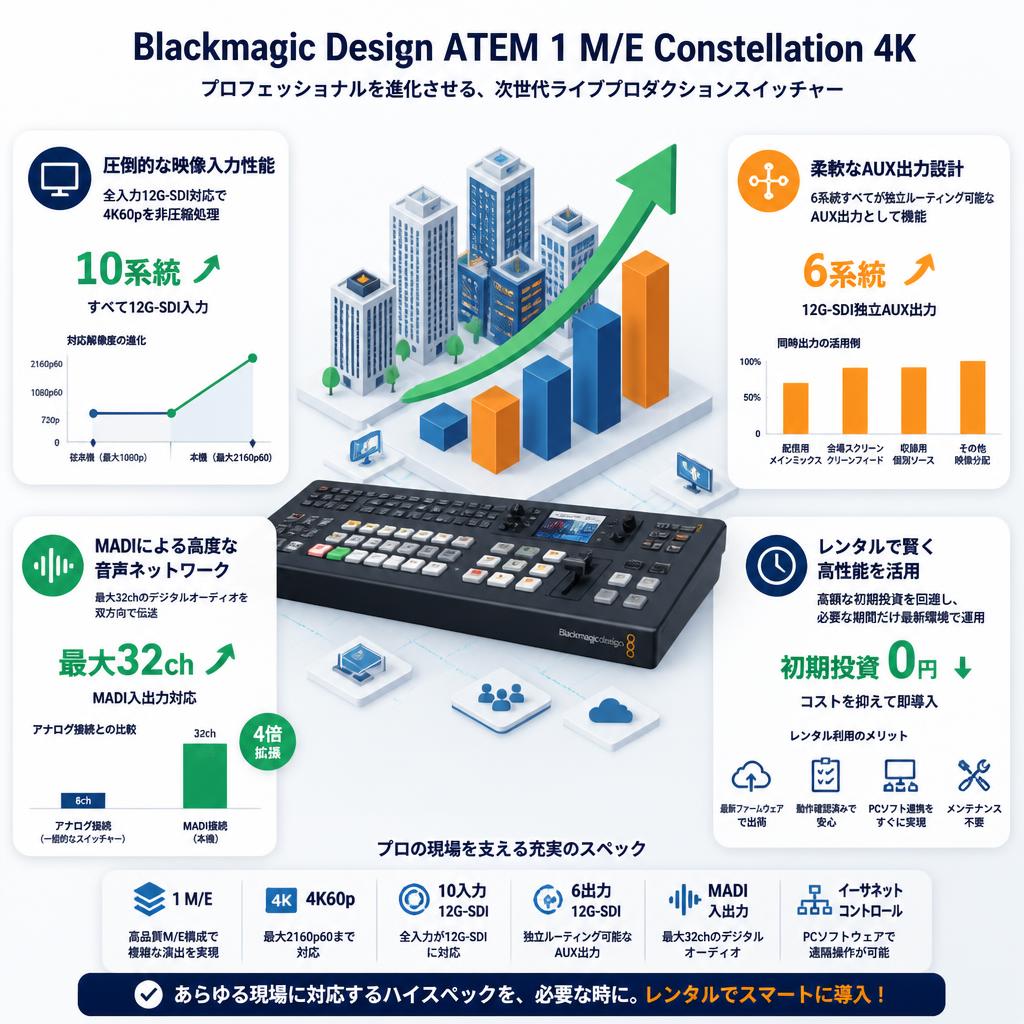

• Roland V-160HDを凌駕する全入力12G-SDI対応とスケーラーの独立性

  競合のRoland V-160HDがSDIとHDMIの混在入力（最大1080p）であるのに対し、本機は10系統すべてが12G-SDI入力に対応しており、最大2160p60の映像を非圧縮で処理できます。さらに、各入力ポートに独立したフォーマット変換回路が物理的に実装されているため、事前の解像度変換器を通すことなく、あらゆるソースを直結できる圧倒的なルーティング能力を持ちます。

• ATEM Television Studio HD8に勝る柔軟なAUX出力アーキテクチャ

  同社のATEM Television Studio HD8がプログラム/プレビュー出力に重きを置いているのに対し、本機は6系統の12G-SDI出力を搭載し、そのすべてが独立してルーティング可能なAUX出力として機能します。これにより、配信用のメインミックス、会場スクリーン用のクリーンフィード、収録用の個別ソースなど、全く異なる映像を外部のビデオルーターなしで同時に分配可能です。

• MADIインターフェースによる高度な音声ネットワークの構築

  一般的なスイッチャーがアナログ音声入力に依存する中、本機はMADI（Multichannel Audio Digital Interface）接続をサポートしています。これにより、単一のBNCケーブルで最大32チャンネルのデジタルオーディオを双方向で伝送可能です。大規模なライブ現場において、外部のデジタルオーディオコンソールと連携し、ノイズレスな音声ミックス環境を提供します。

• 高額な初期投資を回避し、必要な期間だけ最新ファームウェアで運用できるレンタルメリット

  ハイエンドなプロフェッショナルスイッチャーは本体だけでも数十万円の初期投資が必要ですが、短期間のイベントや検証目的であればレンタルが圧倒的に有利です。当レンタルサービスでは、出荷前に最新のファームウェアへアップデートし、動作確認済みの状態で提供します。現場に持ち込んで即座にPCソフトウェアと連携できる環境が整っているため、事前のメンテンナンス手間を省けます。

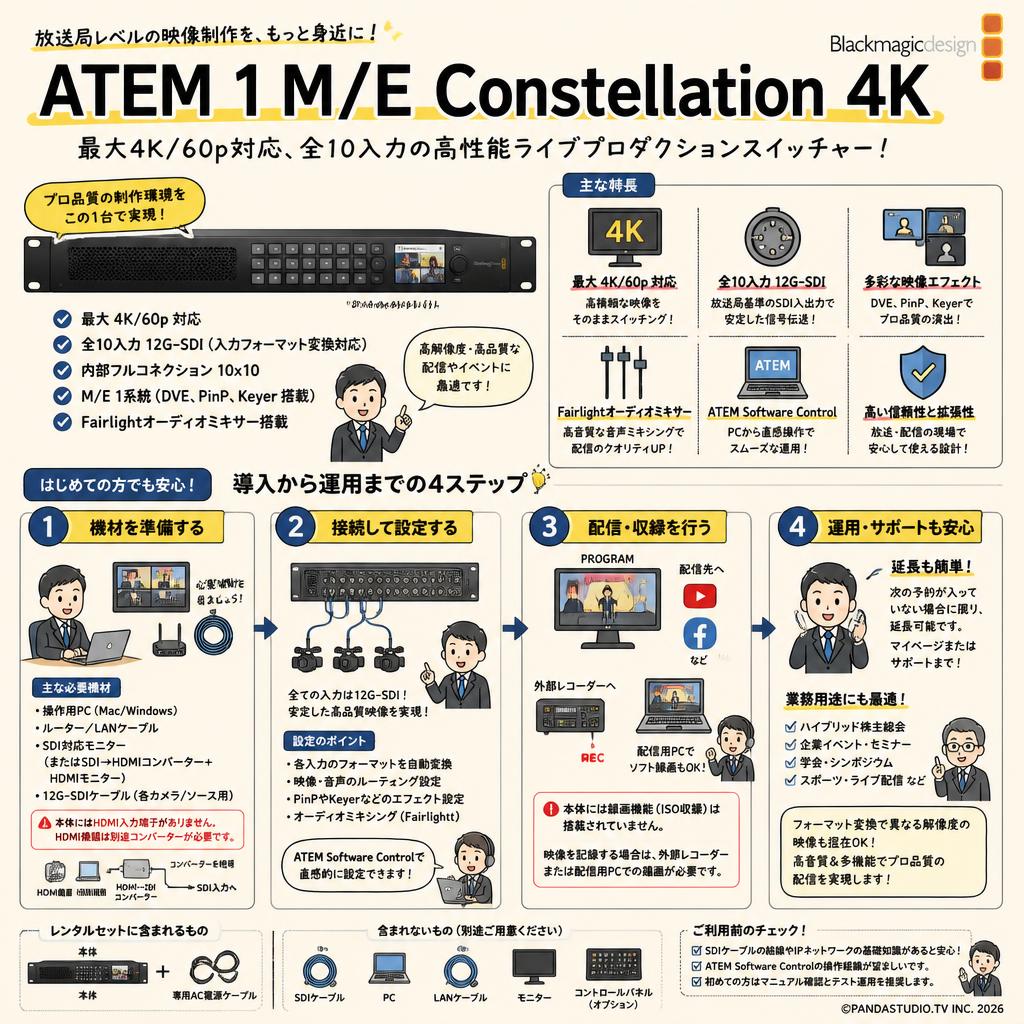

Q: 使用に資格や専門知識は必要ですか？
A: 特別な資格は不要ですが、SDIケーブルの結線やIPネットワークの基礎知識、ATEM Software Controlの操作経験があることが望ましいです。初めての方は、事前にマニュアルを確認し、余裕を持ったレンタル期間でのテスト運用を推奨します。

Q: レンタルセットには何が含まれますか？
A: ATEM 1 M/E Constellation 4K本体、専用のAC電源ケーブルが含まれます。映像入力用のSDIケーブル、操作用のPCやLANケーブル、外部モニター、ハードウェアコントロールパネルは付属しないため、別途ご用意いただくか追加レンタルをご検討ください。

Q: HDMI出力のカメラを直接接続することはできますか？
A: 本機にはHDMI入力端子が搭載されていません。HDMI出力のカメラやPCを接続する場合は、別途「Micro Converter HDMI to SDI 12G」などのビデオコンバーターをレンタルしていただき、SDI信号に変換してから入力する必要があります。

Q: Roland V-160HDと比較してどう違いますか？
A: V-160HDがHD解像度（1080p）までの対応でHDMI/SDI混在入力を持つのに対し、本機は最大4K（2160p60）に対応し、全10入力が12G-SDIという放送局基準の仕様です。より高解像度でSDIベースの大規模なシステム構築に適しています。

Q: 別途用意すべきアクセサリや周辺機器は何ですか？
A: 必須となるのは、操作用のPC（Mac/Windows）、ルーターおよびLANケーブル、映像確認用のSDI対応モニター（またはSDI-HDMIコンバーター＋HDMIモニター）、そして各カメラやソースを接続するための12G-SDIケーブルです。

Q: 本体のみで映像の録画（収録）は可能ですか？
A: 本機にはSDカードやUSBドライブへの直接録画機能（ISO収録機能）は搭載されていません。映像を記録する場合は、SDI出力からBlackmagic HyperDeck Studioなどの外部レコーダーに接続するか、配信用PC側でソフトウェア録画を行う必要があります。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、次の予約が入っていない場合に限り、レンタル期間の延長が可能です。延長をご希望の場合は、現在のレンタル期限が切れる前に、マイページから延長手続きを行うか、カスタマーサポートまでご連絡ください。追加の延長料金が発生します。

Q: 企業のハイブリッド株主総会などの業務用途に適していますか？
A: 非常に適しています。全入力にフォーマット変換機能があるため、PCのプレゼン資料や異なる解像度のカメラ映像が混在しても映像が乱れません。また、PinP機能や高音質なFairlightオーディオミキサーにより、プロ品質の配信が可能です。

• Blackmagic Design ATEM Television Studio HD8...
  コントロールパネル一体型で持ち運びやすく、別途PCを用意せずに直感的な操作を求める現場担当者に最適です。
• Roland V-160HD...
  HDMIとSDIの混在入力に対応しており、コンバーターなしで民生機カメラやPCを多用するイベント配信業者に好まれます。
• Blackmagic Design ATEM 2 M/E Constellation HD...
  4K非対応ですが20入力・2M/E仕様のため、HD環境でより多くのカメラソースと複雑な合成を扱う大規模ライブ演出に適しています。
• Panasonic AV-UHS500...
  拡張スロットによる柔軟なインターフェース追加が可能で、放送局品質の堅牢性とPTZカメラ連携を重視するシステムインテグレーター向けです。
• FOR-A HVS-490...
  独自のMELite機能によりAUX出力をM/Eのように扱えるため、複数モニターへの多彩な映像送出が必要な中継車オペレーターに支持されます。

配信テクニカルディレクター (30代 男性) / 現場の救世主だが発熱には配慮が必要 : 評価 ★★★★☆ 4.0

YouTubeの機材レビューチャンネルで紹介されていた通り、全入力のフォーマット変換機能は圧倒的でした。持ち込まれたPCの特殊な出力解像度も瞬時に認識され、トラブルゼロで進行できました。ただし、1Uサイズのコンパクトな筐体に強力なチップを積んでいるためか、長時間の運用では本体がかなり熱を持ちます。ラックマウント時は上下に隙間を空けるなど、排熱環境の確保が必須だと感じました。

映像制作会社エンジニア (40代 女性) / 4K環境構築に最適だがコンバーター費に注意 : 評価 ★★★★☆ 4.5

自社ブログの検証記事用にレンタルしました。12G-SDIのルーティング能力は素晴らしく、6つのAUX出力を使って収録用と会場送出用の信号を完全に分離できたのは大きなメリットです。一方で、入力端子がSDIのみであるため、HDMI出力のミラーレスカメラを組み込むには変換器が多数必要になります。結果的に周辺機材のコストがかさむため、システム全体の構成案を事前に練る必要があります。

イベント配信フリーランス (50代 男性) / 音声ルーティングが優秀だが操作の学習コストあり : 評価 ★★★☆☆ 3.5

Amazonの購入者レビューを参考に、音楽ライブ配信で導入しました。内蔵のオーディオミキサーのEQとコンプの効きが良く、外部ミキサーなしでもクリアな音声ミックスが作れたのは期待以上です。ただ、フロントパネルのボタンだけでは複雑な設定ができず、PC上のコントロールソフトの操作が前提となります。UIが多機能ゆえに複雑で、本番前の学習にかなり時間を要しました。

必須アクセサリ

• BELDEN 12G-SDI ケーブル 10m...
  高解像度映像の安定した伝送に不可欠な高品質同軸ケーブル。カメラと本体の接続に。
• Blackmagic Micro Converter HDMI to SDI 12G...
  PCやミラーレスカメラのHDMI信号をSDIに変換し、本機に入力するために必須。

用途別のおすすめ

• ATEM 1 M/E Advanced Panel 10
  複雑なスイッチングやトランジションを直感的な物理ボタンとTバーで操作したい場合に。
• Blackmagic Web Presenter 4K...
  本機のプログラム出力を受け取り、YouTubeやZoomへ高品質なストリーミングを行う際に。

代替・類似製品

• Blackmagic Design ATEM Television Studio 4K8
  コントロールパネル一体型で、可搬性とセットアップの速さを重視する現場向けのモデル。

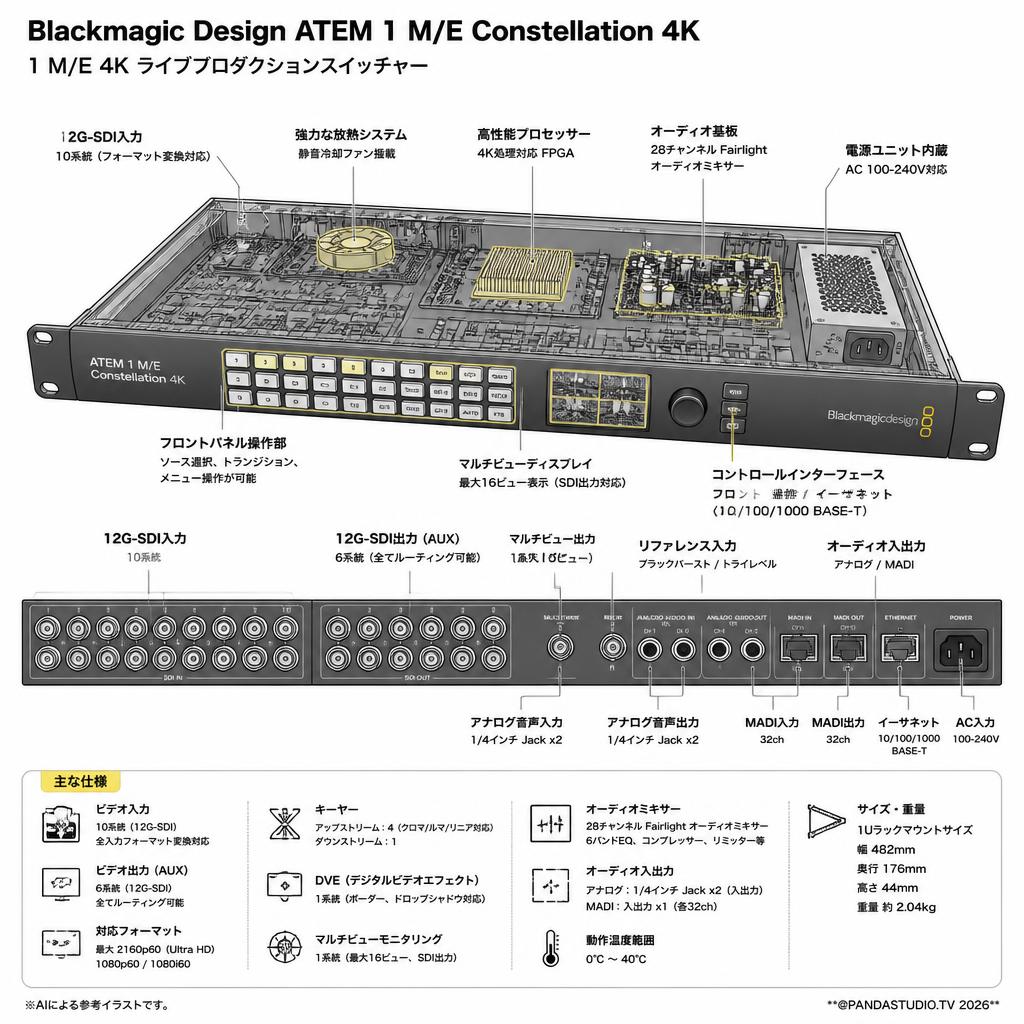

• ビデオ入力合計: 10（12G-SDI、10-bit 4:2:2、すべての入力にフォーマット変換搭載）
• ビデオ出力合計: 6（12G-SDI、すべてルーティング可能なAUX出力）
• 対応ビデオフォーマット: 最大 2160p60（Ultra HD）、1080p60（HD）、1080i60
• オーディオミキサー: 28チャンネル Fairlightオーディオミキサー搭載（6バンドEQ、コンプレッサー、リミッター等）
• オーディオ入力: 1/4インチ Jack x2、MADI in x1（32ch）
• オーディオ出力: 1/4インチ Jack x2、MADI out x1（32ch）
• マルチビューモニタリング: 1系統（最大16ビュー、SDI出力）
• アップストリームキーヤー: 4（クロマ/ルマ/リニア対応）
• ダウンストリームキーヤー: 1
• DVE（デジタルビデオエフェクト）: 1系統（ボーダー、ドロップシャドウ対応）
• コントロールインターフェース: フロントパネルボタン、イーサネット（10/100/1000 BASE-T）
• サイズ・重量: 1Uラックマウントサイズ（幅482mm x 奥行176mm x 高さ44mm）、約2.04kg
• 動作温度範囲: 0°C 〜 40°C
