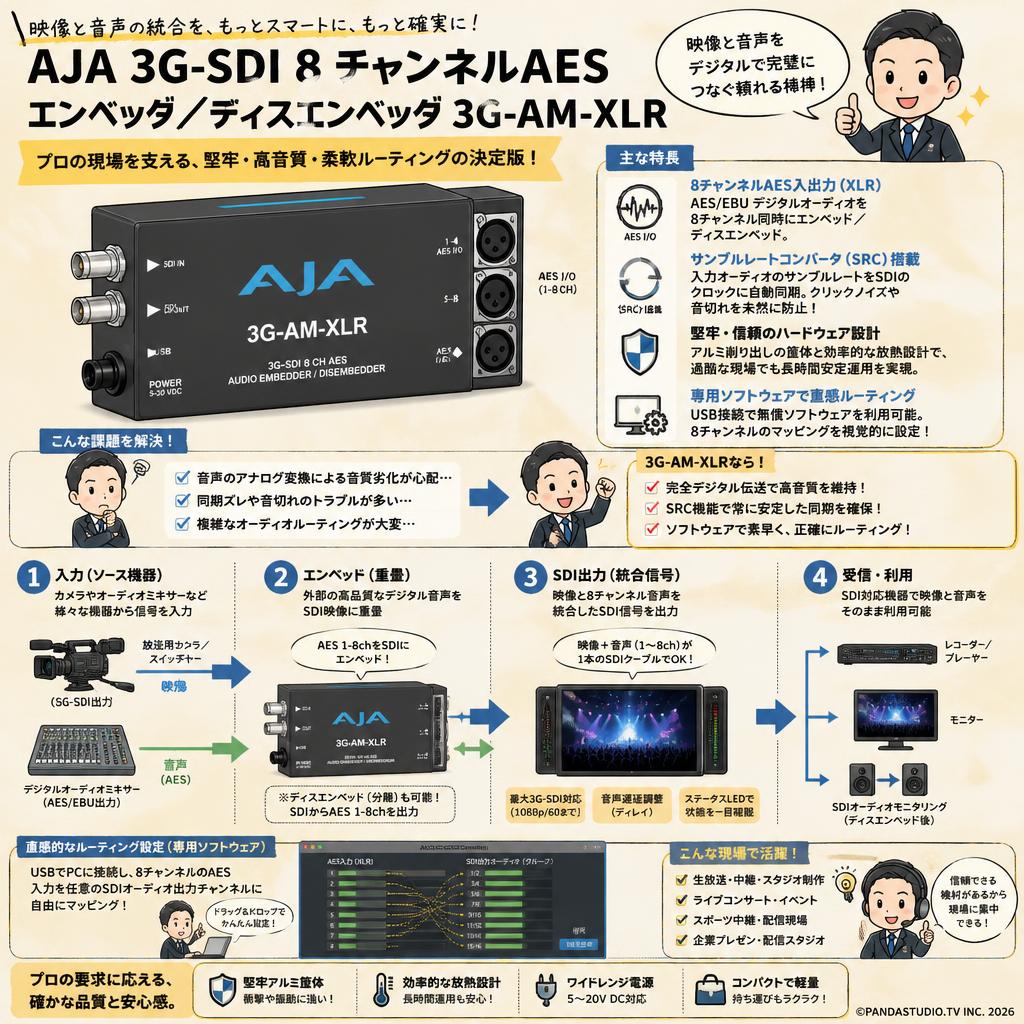

映像と音声の統合を支えるプロフェッショナル向け変換器とは

AJA 3G-SDI 8 チャンネルAESエンベッダ/ディスエンベッダ 3G-AM-XLRは、放送局やライブ配信の現場で映像信号と音声信号を確実に統合・分離するための専用ハードウェアです。カメラやスイッチャーから出力されるSDI映像に対し、外部のオーディオミキサーで調整された高品質なデジタル音声を重畳（エンベデッド）、または映像から音声を抽出（ディスエンベデッド）する役割を担います。単なる変換器にとどまらず、複雑化する現代のメディア制作において、異なるフォーマットの機材同士をシームレスに繋ぐ橋渡し役として機能します。

デジタルオーディオ環境における課題をどう解決するか

デジタル化が進む制作現場では、映像と音声の同期ズレや、アナログ変換を挟むことによる音質劣化が大きな課題となります。本製品はAES/EBU規格のデジタルオーディオ信号を直接SDI信号に書き込む、あるいは読み出すことで、音質の劣化を一切伴わずにワークフローを構築できます。また、入力されたデジタル音声信号のサンプルレートを自動的にSDIビデオのクロックに合わせるサンプルレートコンバータ（SRC）機能を搭載しており、外部ジェネレーターによる厳密な同期が取れない環境でも、クリックノイズや音切れといった致命的なトラブルを未然に防ぎます。

信頼性を担保する堅牢なハードウェア設計の哲学

AJAのミニコンバーターシリーズが長年にわたり世界のプロフェッショナルから支持され続けている理由は、過酷な現場の環境変化に耐えうる卓越した堅牢性にあります。アルミ削り出しの頑丈な筐体は、中継車の中や屋外の仮設テントといった振動や衝撃が想定される場所でも内部基板を確実に保護します。また、長時間の連続運用でも熱暴走を起こしにくい放熱設計が施されており、生放送のダウンタイムが許されないミッションクリティカルな現場において、ユーザーに圧倒的な安心感を提供します。

直感的なルーティングを可能にするソフトウェア連携

多チャンネルの音声を扱う現場では、どの音声信号をSDIのどのチャンネルに割り当てるかというマッピング作業が非常に複雑になります。本機はハードウェアの信頼性に加え、USB経由でPCと接続することで無償の専用ソフトウェアを利用できるスマートな側面を持ち合わせています。このソフトウェアのGUIを通じて、8チャンネルのオーディオグループを視覚的かつ直感的に任意の出力チャンネルへルーティングでき、現場での急な仕様変更や配線の組み替えにも迅速に対応することが可能です。

現代のハイエンドプロダクションにおける位置づけ

IP伝送や高解像度化といった新しい技術が次々と台頭する現代のプロダクション環境においても、3G-SDIとAESオーディオのインターフェースは依然として最も普及している標準的なインフラです。本機は、最新のデジタルミキサーと既存のSDIベースの映像システムを連携させるためのコアデバイスとして、その価値を失っていません。過去のレガシーな機器から最新の機材までをシームレスに統合し、高品位なコンテンツ制作を根底から支える、まさにオーディオ・ビデオエンジニアにとっての必須ツールと言えます。

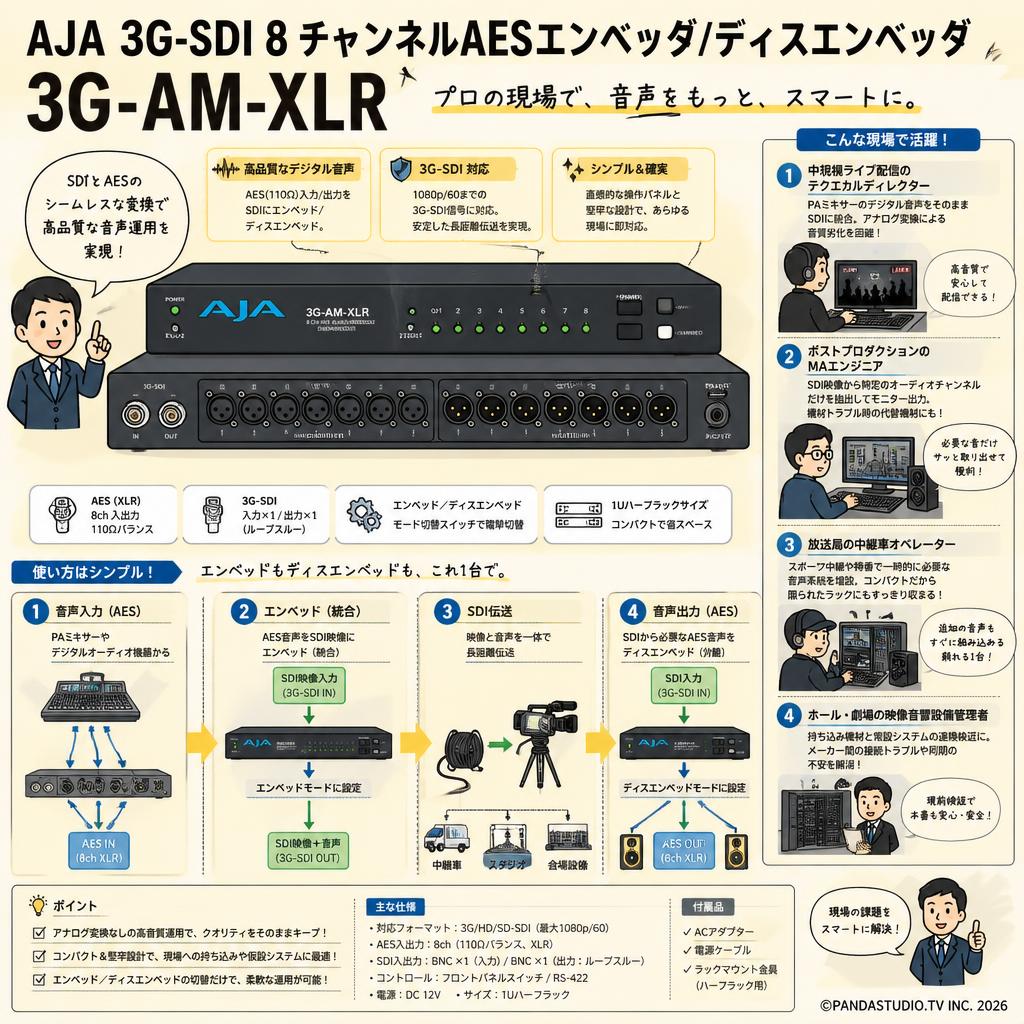

• 中規模ライブ配信のテクニカルディレクター

  PAミキサーからのデジタル音声を映像に統合する単発配信用途でレンタル。アナログ変換による音質劣化を避け、高品質なAES出力を直接SDIにエンベデッドしたいという課題を解決します。

• ポストプロダクションのMAエンジニア

  スタジオでの音声ミックス確認やクライアント試写の際、SDI映像から特定のオーディオチャンネルだけを抽出してスピーカーに送る一時的な機材として利用。機材トラブル時の代替機材としても重宝します。

• 放送局の中継車オペレーター

  スポーツ中継や特番で、一時的に追加の音声系統が必要になった際の増設用としてレンタル。限られたラックスペースにも収まるコンパクトな筐体で、即座にシステムへ組み込める点がメリットです。

• ホール・劇場の映像音響設備管理者

  施設での大規模カンファレンス開催時、持ち込みの映像機材と常設のデジタルオーディオシステムを連携させる事前検証用として利用。メーカー間の機器接続における同期トラブルの不安を解消します。

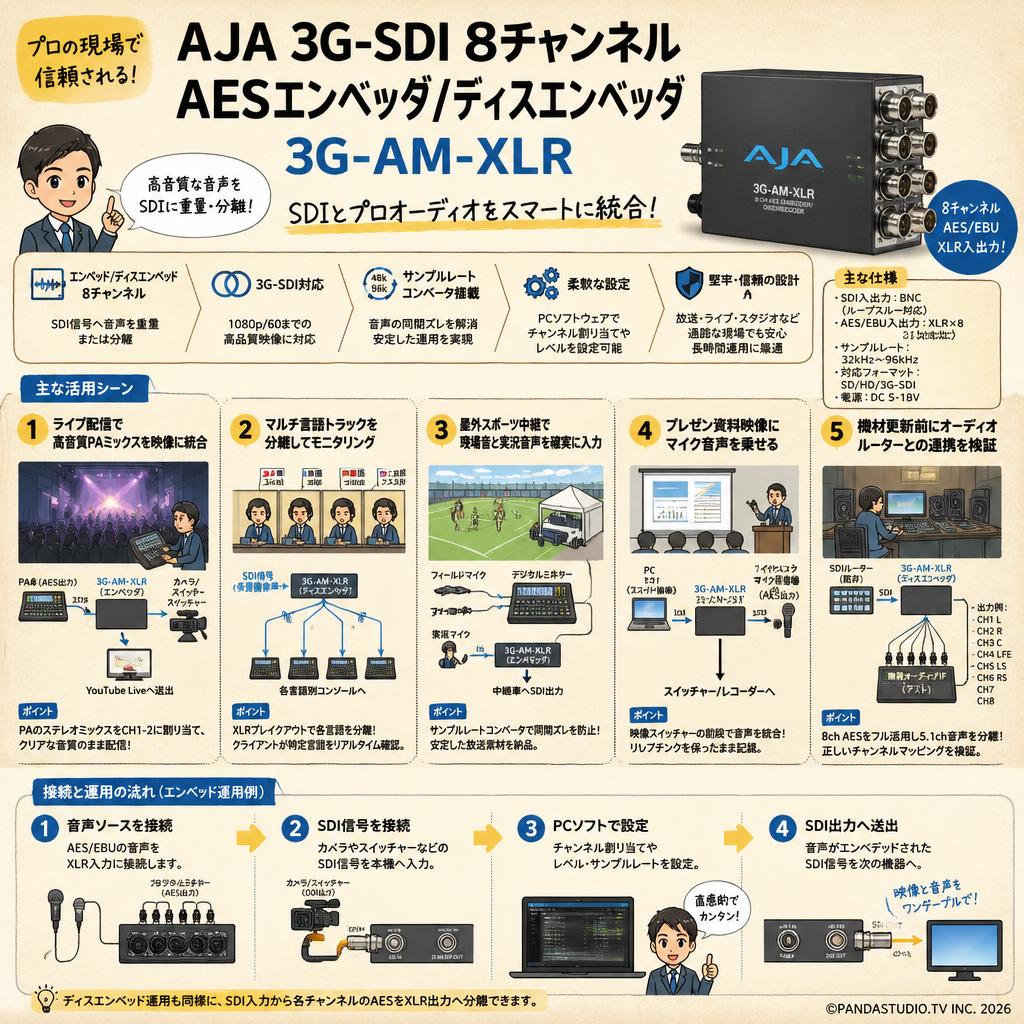

• 音楽ライブ配信で高音質なPAミックスを映像に統合するのに最適な構成

  ライブハウスでのマルチカム配信において、PA卓から出力されるAES/EBUのステレオミックスをメインのプログラム映像にエンベデッドします。PCソフトウェアでチャンネル1-2に音声を割り当て、クリアな音質のままYouTube Liveへ送出します。

• スタジオ収録でマルチ言語トラックを分離してモニタリングする際の活用法

  国際会議の収録で、SDI信号に重畳された複数言語の通訳音声を分離するシーンです。本機のXLRブレイクアウトケーブルを使用し各言語トラックを別々のコンソールへルーティングし、クライアントがリアルタイムで特定言語のみを確認できる環境を構築します。

• 屋外スポーツ中継で現場音と実況音声を確実に入力するためのセットアップ

  サッカー中継の仮設テント内で、フィールドマイクと実況音声をデジタルミキサーでまとめ、中継車へ送るSDI信号に重畳します。サンプルレートコンバータ機能を活用し、映像と音声の同期ズレを防ぎ安定した放送素材を納品できます。

• 企業カンファレンスでプレゼン資料映像にマイク音声を乗せるための接続術

  大規模ホールのイベントで、PCから出力したスライド映像に登壇者のワイヤレスマイク音声をデジタルで統合します。映像スイッチャーの前段で音声をエンベデッドし、映像と音声のリップシンクを保ったまま収録用レコーダーへ記録します。

• MAスタジオの機材更新前にオーディオルーターとの連携を検証するテスト運用

  ポスプロスタジオで、新規導入予定のオーディオインターフェースと既存SDIルーター間の互換性を確認するテストです。8チャンネルのAES入出力をフル活用して5.1ch音声の分離を行い、正しいチャンネルマッピングで作業できるかを検証します。

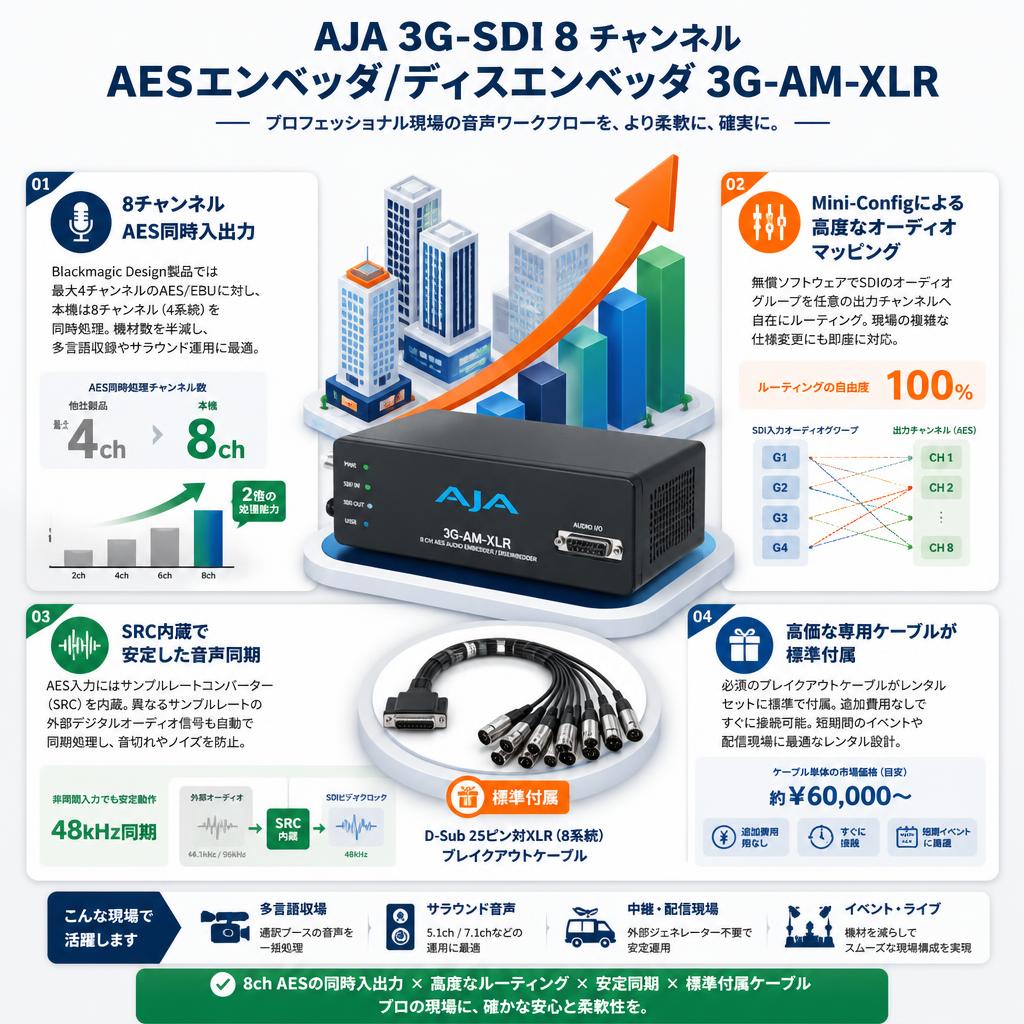

• Blackmagic Design製品にはないAES 8チャンネルの同時入出力

  Blackmagic DesignのMini Converter Audio to SDIがAES/EBUで最大4チャンネルのサポートであるのに対し、本機は付属のXLRブレイクアウトケーブルにより8チャンネル（4系統）のAESオーディオの同時処理が可能です。多言語収録やサラウンド音声の現場で機材数を半分に減らせます。

• Mini-Configソフトウェアによる高度なオーディオマッピング

  単なる音声の重畳・分離だけでなく、USB接続したPCから無償ソフトウェアを使用し、SDI入力のオーディオグループを任意の出力チャンネルへ自在にルーティングできます。他社製の安価なコンバーターに多い固定割り当てと異なり、現場の複雑な仕様変更にも即座に対応可能です。

• SRC（サンプルレートコンバーター）内蔵による非同期音声のトラブル防止

  AES入力にはサンプルレートコンバーターが内蔵されており、48kHzのSDIビデオクロックと同期していない外部デジタルオーディオ信号を入力した場合でも自動的に同期処理を行います。外部ジェネレーターが用意できない簡易的な配信現場でも、音切れを防ぎます。

• 高価な専用ブレイクアウトケーブルが標準付属するレンタルならではの利点

  本機を使用するために必須となる専用のD-Sub 25ピン対XLR（8系統）ブレイクアウトケーブルがレンタルセットに標準で組み込まれています。購入するとケーブル単体でも高額になりがちですが、レンタルなら追加費用なしですぐに手持ちの機材と接続でき、短期間のイベント運用に最適です。

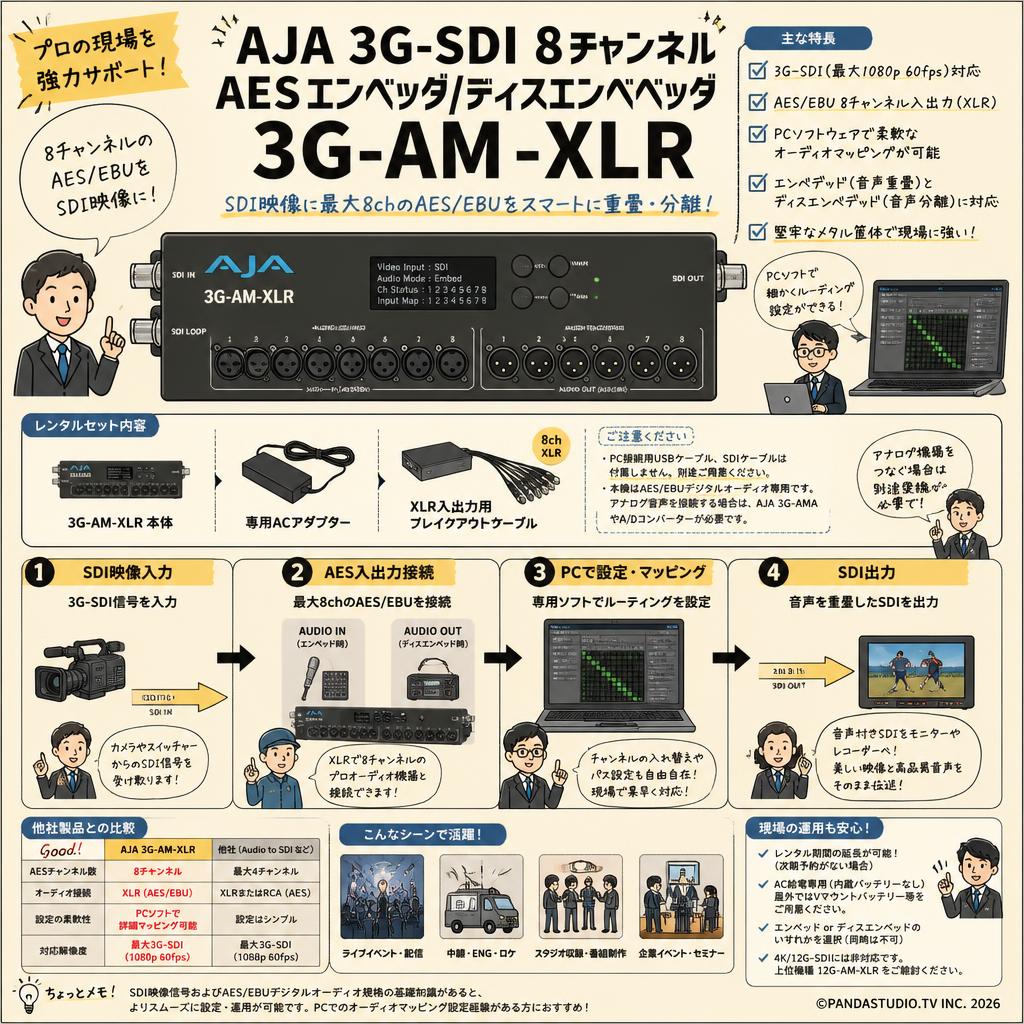

Q: 使用に資格や専門知識は必要ですか？
A: 特別な資格は不要ですが、SDI映像信号およびAES/EBUデジタルオーディオ規格の基礎知識が必要です。PCを用いたオーディオマッピングの設定経験があるとよりスムーズに運用できます。

Q: レンタルセットには何が含まれますか？
A: 3G-AM-XLR本体、専用ACアダプター、およびXLR入出力用の専用ブレイクアウトケーブルが含まれます。PC接続用のUSBケーブルやSDIケーブルは別途ご用意ください。

Q: アナログ音声（マイクやライン入力）を直接接続することはできますか？
A: 本機はAES/EBUデジタルオーディオ専用です。アナログオーディオを接続する場合は、AJA 3G-AMAなどアナログ対応のモデルをレンタルするか、別途A/Dコンバーターが必要です。

Q: Blackmagic DesignのAudio to SDIと比較してどう違いますか？
A: 最大の違いはチャンネル数と設定の柔軟性です。他社製が4チャンネル対応なのに対し、本機は8チャンネルのAES入出力に対応し、PCソフトウェア経由で細かなオーディオルーティングが設定可能です。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、機材の次期予約が入っていない場合に限り、オンラインのマイページからレンタル期間の延長手続きが可能です。現場のスケジュール変更にも柔軟に対応できます。

Q: 実撮影条件でのバッテリー持続時間は？
A: 本機は内蔵バッテリーを搭載しておらず、付属のACアダプターによる常時給電が必要です。屋外で使用する場合は、VマウントバッテリーとD-Tap変換ケーブル等を別途ご用意いただく必要があります。

Q: エンベデッドとディスエンベデッドを同時に行うことは可能ですか？
A: できません。本機は設定により、音声重畳または音声分離のいずれかのモードとして機能します。両方の処理が同時に必要な現場では、本機が2台必要となります。

Q: 4Kや12G-SDIの映像信号には対応していますか？
A: 本機は最大3G-SDI（1080p 60fps）までの対応となります。4K/UltraHDや12G-SDI信号に音声をエンベデッドしたい場合は、上位機種のAJA 12G-AM-XLR等をご検討ください。

• Blackmagic Design Mini Converter Audio to SDI...
  最大4chのAES入力に対応し、低予算でシンプルな重畳を行いたいユーザー向け
• Blackmagic Design Mini Converter SDI to Audio...
  SDIから音声を分離する用途に特化し、ディスエンベデッドのみが必要な現場でコストを抑えたい場合に最適
• AJA 3G-AMA
  アナログオーディオの4ch入出力に対応し、デジタルミキサーではなくアナログ卓を使用する環境に必須
• Roland VC-1-DL
  映像と音声のディレイ機能を搭載し、リップシンクの細かなズレをハードウェア上で補正したい配信現場に推奨
• AJA 12G-AM-XLR...
  12G-SDIに対応し4K映像の音声処理が可能で、次世代のUltraHD制作環境でAES音声を扱うハイエンド用途向け

配信テクニカルディレクター (30代 男性) / 安定感は抜群だが事前の設定が必須 : 評価 ★★★★☆ 4.0

MAエンジニア (40代 女性) / 8ch同時処理が魅力。ケーブルの取り回しには注意 : 評価 ★★★★☆ 4.5

中継車オペレーター (50代 男性) / 信頼のAJA品質。アナログとは別モデルなので注意 : 評価 ★★★★★ 5.0

必須アクセサリ

• BNCケーブル 10m...
  SDI映像信号の入力および出力用として、現場の取り回しに余裕のある長さ
• XLRケーブル 5m...
  オーディオミキサーと本機のブレイクアウトケーブルを接続するための標準的な延長ケーブル

用途別のおすすめ

• YAMAHA QL1...
  AES/EBU出力端子を備え、本機に直接高品質なデジタル音声を送れるデジタルミキサー
• Blackmagic Design SmartView 4K...
  音声が正しくエンベデッドされたか、SDI信号のオーディオレベルメーターを確認するためのモニター

代替・類似製品

• AJA 3G-AMA
  デジタル（AES）ではなく、アナログオーディオの入出力を行いたい場合の代替モデル

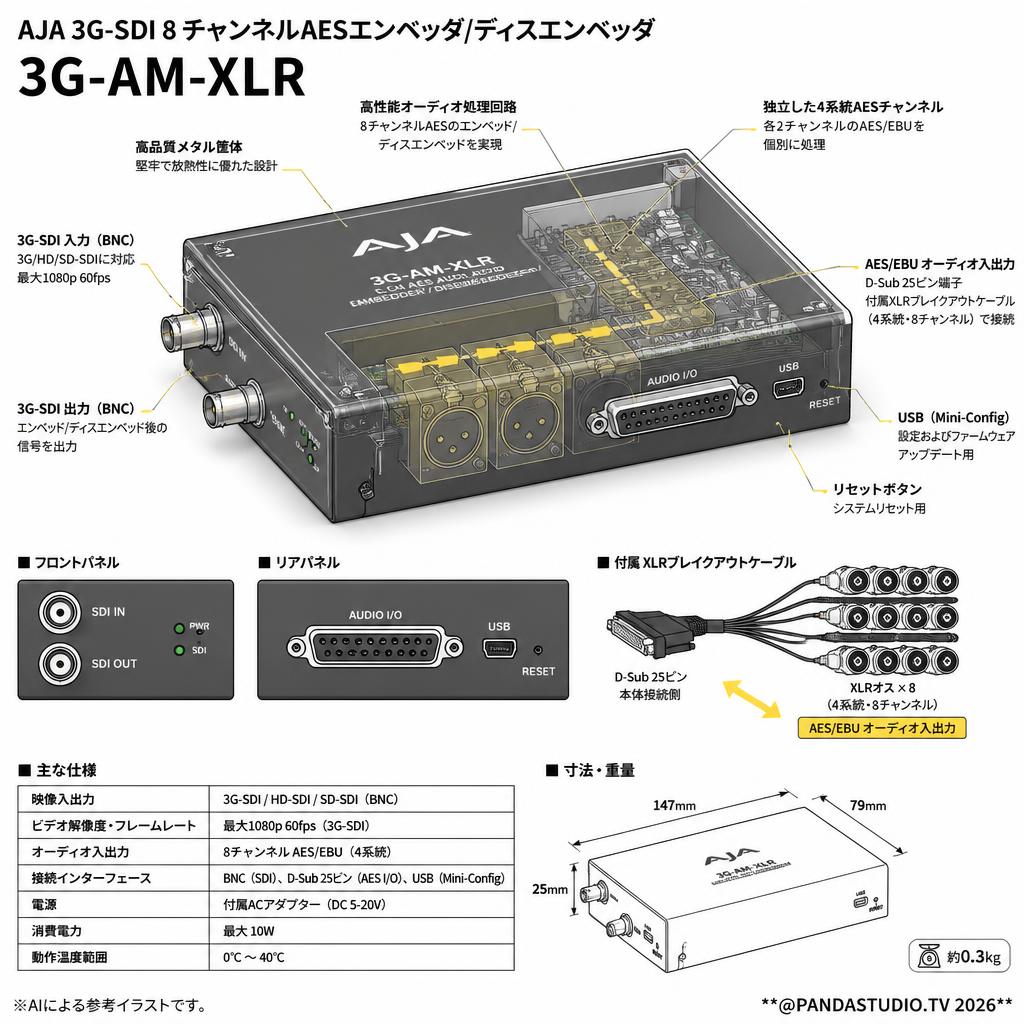

• 映像入力/出力: 3G-SDI / HD-SDI / SD-SDI (BNC端子)
• ビデオ解像度・フレームレート: 最大1080p 60fps (3G-SDI)
• オーディオ入出力: 8チャンネル (4系統) AES/EBU (付属XLRブレイクアウトケーブル経由)
• イメージセンサー: 非搭載 (映像・音声変換器のため)
• レンズ: 非搭載
• 写真解像度: 非搭載
• 防水性能: 非防水 (屋内および保護された環境用)
• バッテリー (容量・駆動時間・充電時間): 非搭載 (付属ACアダプターによる外部給電)
• ストレージ: 非搭載
• 接続インターフェース: BNC (SDI入出力), D-Sub 25ピン (専用XLRケーブル用), USB (Mini-Config接続用)
• 寸法と重量: 約147mm × 79mm × 25mm / 約0.3 kg
• 動作温度範囲: 0℃ 〜 40℃
