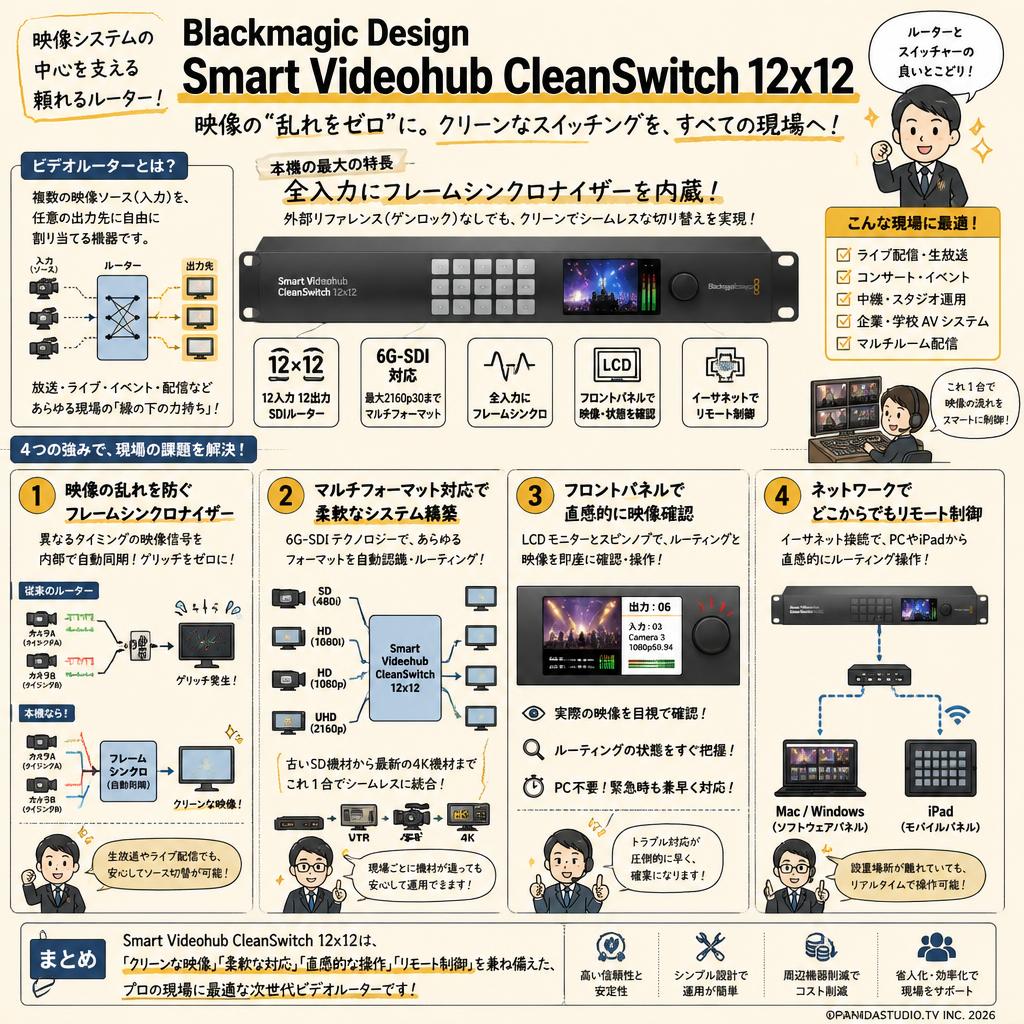

ビデオルーターの基礎知識と本製品の立ち位置

Blackmagic Design Smart Videohub CleanSwitch 12x12は、複数の映像ソースを入力し、任意の出力先へ自由に割り当てるための12入力12出力対応SDIビデオルーターです。一般的なルーターは信号を物理的に切り替えるだけですが、本機は全入力にフレームシンクロナイザーを内蔵している点が最大の特徴です。これにより、外部からのリファレンス（ゲンロック）信号がなくても、映像が乱れることなくクリーンなスイッチングを実現します。情報収集段階のユーザーにとって、スイッチャーとルーターの役割を兼ね備えたような本機は、複雑な映像システムの中心となる重要なインフラ機材と言えます。

映像の乱れを防ぐフレームシンクロナイザーの意義

複数のカメラや再生機から送られてくる映像信号は、それぞれタイミングが微妙に異なります。従来のルーターで非同期の信号を切り替えると、画面が一瞬暗転したりノイズが走ったりする「グリッチ」が発生します。本機は内部で信号のタイミングを自動的に合わせるため、生放送やライブ配信の進行中にソースを切り替えても、視聴者に違和感を与えないシームレスな映像を提供できます。このアーキテクチャにより、小規模な現場でも高価な周辺機器を省きつつ、放送局レベルの安定した映像送出が可能になります。

マルチフォーマット対応による柔軟なシステム構築

現代の映像制作現場では、SD、HD、Ultra HDなど様々な解像度の機材が混在することが珍しくありません。本機は6G-SDIテクノロジーを採用しており、最大2160p30までのあらゆるフォーマットを自動的に認識し、同一のルーター内で同時にルーティングすることができます。これにより、過去の資産である古いSD機材と最新の4K機材をシームレスに統合でき、現場ごとに異なる機材構成にも柔軟に対応できる設計哲学が貫かれています。

視覚的で直感的なフロントパネルのユーザー体験

バックヤードに設置されることの多いルーターですが、本機はフロントパネルにLCDモニターとスピンノブを搭載しています。これにより、現在どの入力信号がどの出力にルーティングされているかを、文字だけでなく実際の映像として目視確認できます。トラブルシューティング時や、PCを立ち上げる時間がない緊急時において、この視覚的なインターフェースはオペレーターの心理的負担を大幅に軽減し、確実な操作を担保する重要な役割を果たします。

ネットワーク経由でのリモート制御の優位性

大規模な会場や複数部屋にまたがるスタジオ環境では、機材の設置場所とオペレーションルームが離れていることが多々あります。本機はイーサネット接続によるリモートコントロールに対応しており、MacやWindowsPC、さらにはiPadからでも直感的なソフトウェアパネルを使ってルーティングの変更が可能です。ハードウェアの堅牢性とソフトウェアの柔軟性を融合させたこの設計は、現代のプロフェッショナルな映像制作ワークフローにおいて、省人化と効率化を両立させる不可欠な要素となっています。

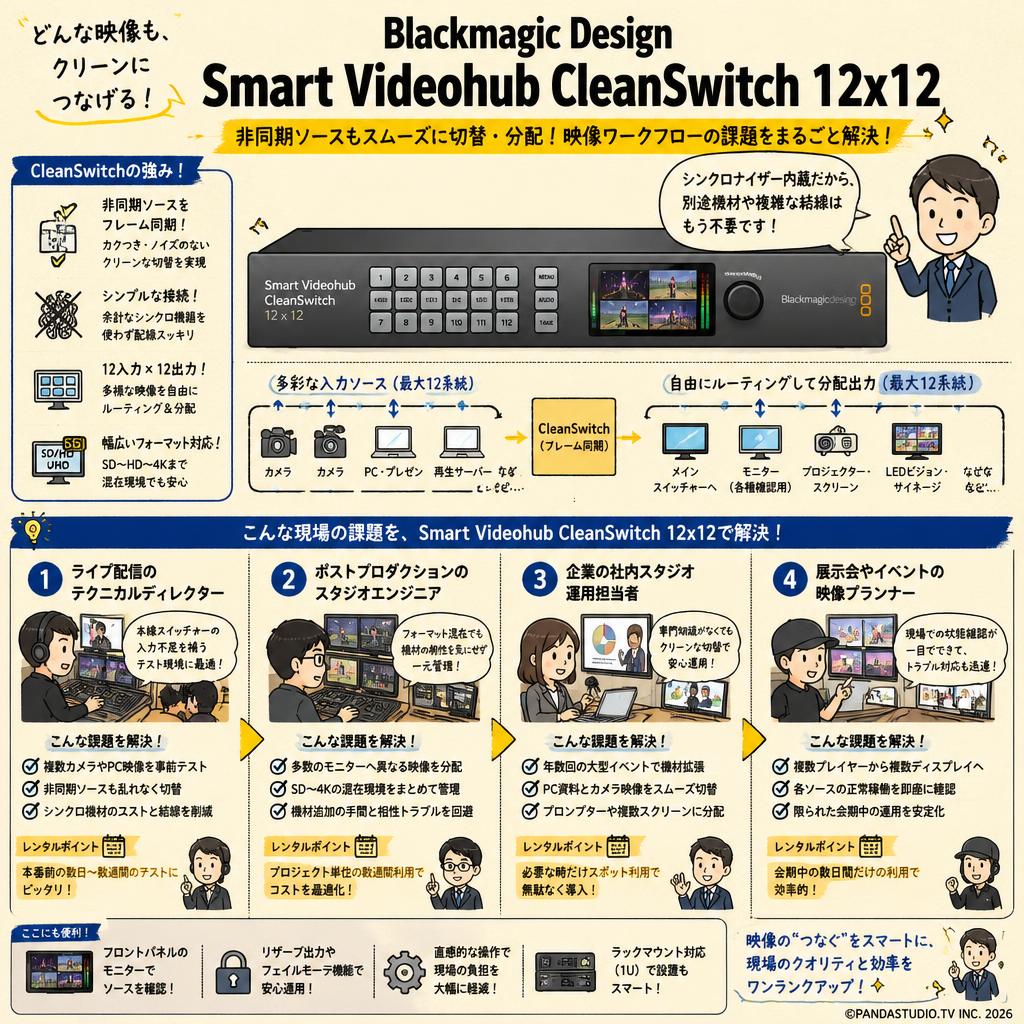

• ライブ配信のテクニカルディレクター

  中規模の音楽ライブやeスポーツ大会の配信を担当する技術者。複数カメラとPCからの映像入力を管理し、本線スイッチャーの入力不足を補うため本番環境での事前テストとしてレンタルを利用。本機1台で非同期ソースを乱れなく切り替えられるため、シンクロナイザーを別途用意するコストと結線の複雑さを解消します。

• ポストプロダクションのスタジオエンジニア

  映像編集やカラーグレーディングを行うスタジオのシステム管理者。一時的なプロジェクトで多数のモニターやクライアント用画面へ異なる映像を分配するため数週間の期間でレンタル。SDから4Kまで様々なフォーマットが混在する環境でも、機材の相性を気にせず一元管理できる点が課題解決に直結します。

• 企業の社内スタジオ運用担当者

  株主総会やキックオフミーティングの映像送出を担当する企業の総務部門。年に数回の大規模イベント時のみ機材を拡張するためスポットでのレンタルが最適。専門的なゲンロックの知識がなくても、PCプレゼン資料とカメラ映像をクリーンに切り替えてプロンプターや複数スクリーンへ分配できる点が強みです。

• 展示会やイベントの映像プランナー

  大型展示会のブース内で複数のサイネージやLEDビジョンへの映像出しを計画するディレクター。会期中の数日間、複数のプレイヤーから異なるディスプレイへ映像を振り分ける用途でレンタル。フロントパネルのモニターで各映像ソースの正常稼働を即座に目視確認できるため、現場でのトラブル対応が迅速に行えます。

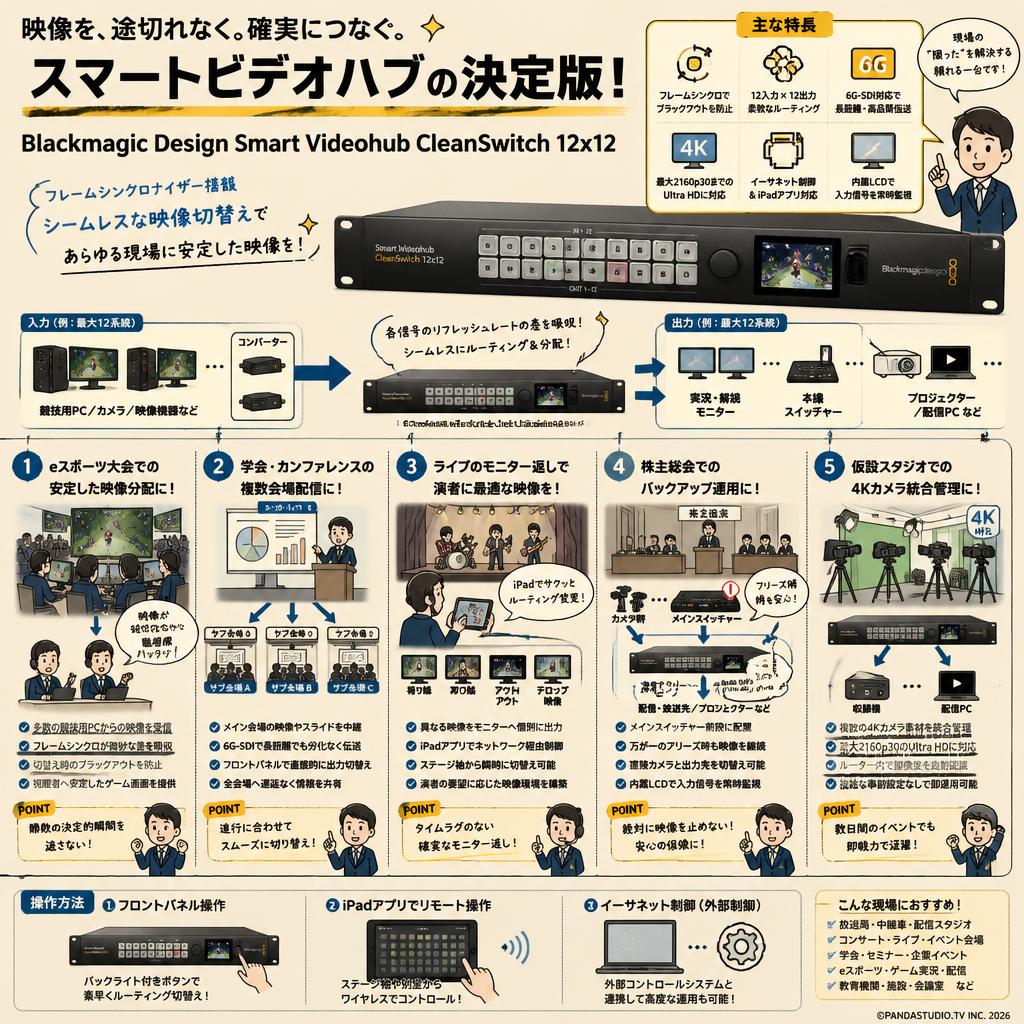

• eスポーツ大会で多数のPC画面をシームレスに切り替えて分配する用途

  数十台の競技用PCからの映像出力をコンバーター経由で受け、実況解説用モニターや本線スイッチャーへ振り分けるシーン。PCごとの微妙なリフレッシュレートの違いを本機のフレームシンクロナイザーが吸収し、画面切り替え時のブラックアウトを防ぎます。視聴者向けに安定したゲーム画面を連続して届けることが可能です。

• 複数ホールの学会運営で各会場へプレゼン資料を中継するのに最適な機材

  大きなコンベンションセンターで、メイン会場の講演映像やスライド資料を複数のサブ会場のプロジェクターへ同時分配する環境。6G-SDIの長距離伝送を活かし、各部屋へ劣化なく信号を送ります。進行に合わせてフロントパネルのボタンで直感的に出力先を変更でき、参加者全員に遅延なく情報を共有できます。

• 音楽ライブのバックステージで演者用モニターへ映像を返すためのおすすめの一台

  ステージ裏や楽屋に設置された複数の確認用モニターに対し、ステージの引き絵、寄り絵、プログラムアウトなど異なる映像を個別に送り返すシチュエーション。iPadのソフトウェアコントロールアプリを使用し、ステージ袖からネットワーク経由で瞬時にルーティングを変更。演者の要望に応じた最適な映像環境を構築します。

• 企業の株主総会でメインスイッチャーのバックアップとして活用する運用

  絶対に映像が途切れてはならない株主総会の現場で、メインのビデオスイッチャーの前段に本機を配置する構成。万が一スイッチャーがフリーズしても、本機側で直接カメラと送出先をクリーンに切り替えることで放送事故を防ぎます。内蔵LCDで常に入力信号を監視できるため、オペレーターの安心感につながります。

• 一時的な仮設スタジオで複数の4Kカメラ素材を統合管理するシステム

  数日間のポップアップイベントで仮設スタジオを組み、複数台の4Kカメラからの映像を収録機や配信PCへ割り当てるシーン。最大2160p30のUltra HD信号に対応しているため、高画質な素材をそのままルーティング可能。ルーター内で解像度を自動認識するため、複雑な事前設定なしで即座に運用を開始できます。

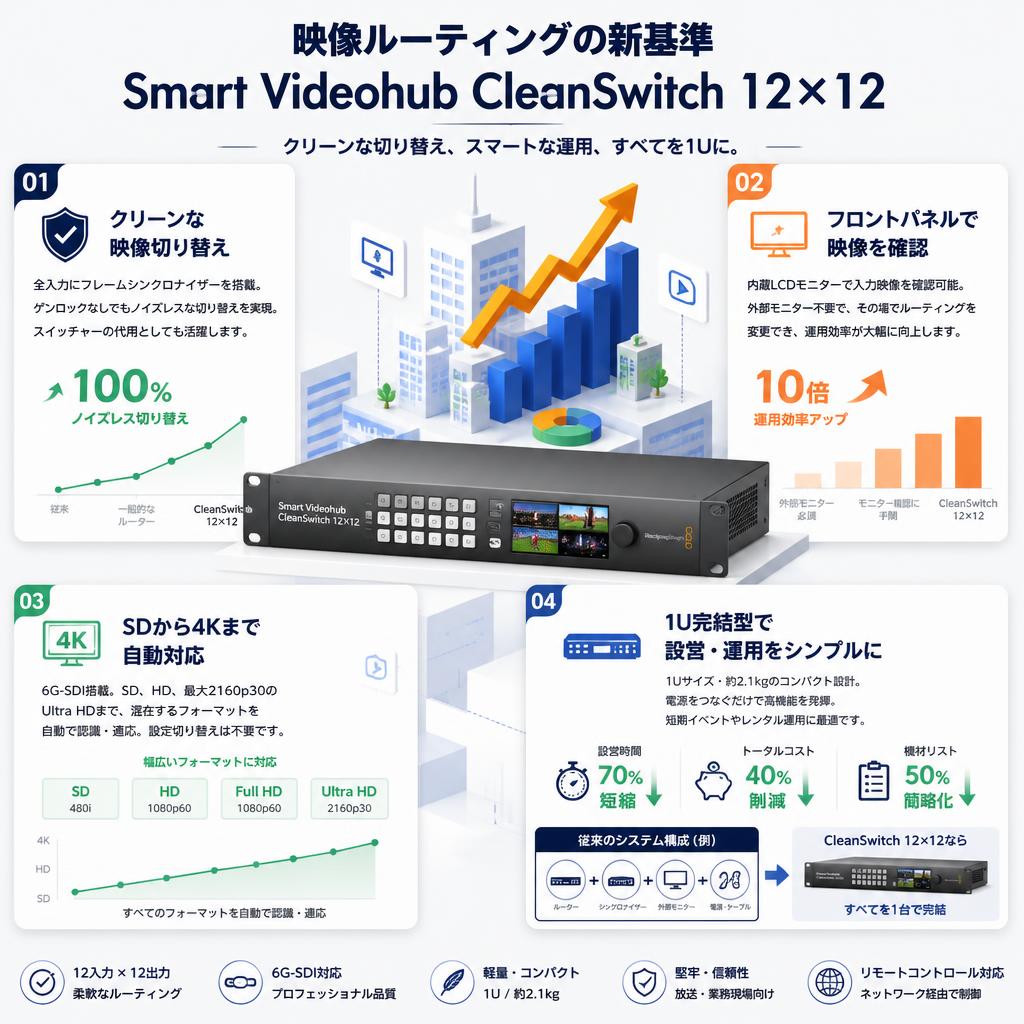

• 非同期信号のクリーンな切り替え（同社標準モデルとの違い）

  標準的なSmart Videohub 12x12が信号をそのままルーティングするのに対し、本機CleanSwitchモデルは全入力にフレームシンクロナイザーを搭載しています。これによりAJA KUMO 1616などの一般的なルーターでは不可能な、ゲンロックなしでのノイズレスな映像切り替えを実現。スイッチャーの代用としても機能する優位性を持っています。

• フロントパネルでの映像モニタリング機能

  Roland V-160HDのようなスイッチャーや他社製ルーターの多くは、外部モニターを接続しないと映像の確認ができません。しかし本機は本体前面に内蔵LCDモニターを搭載しており、入力されている実際の映像を目視で確認しながらスピンノブでルーティングを変更できます。これによりラック周りの運用効率が飛躍的に向上します。

• SDから4Kまでのマルチフォーマット自動対応

  6G-SDIを搭載し、SD、HD、最大2160p30のUltra HDフォーマットを同一ルーター内で同時に扱うことができます。競合製品の中には解像度ごとに設定を切り替える必要があるものも存在しますが、本機は入力信号のフォーマットを自動的に認識・適応するため、新旧機材が混在する過渡期の現場において圧倒的な利便性を提供します。

• 短期利用に最適な1Uラックマウントサイズの完結型システム

  本体は1Uサイズ（重量約2.1kg）に収まっており、電源ケーブルを繋ぐだけで高度なルーティングとクリーンな切り替えが可能です。追加のシンクロナイザーや外部モニターを個別に手配する必要がないため、数日間のイベントや展示会でのレンタルにおいて、機材リストの簡略化と設営時間の短縮、トータルコストの削減に大きく貢献します。

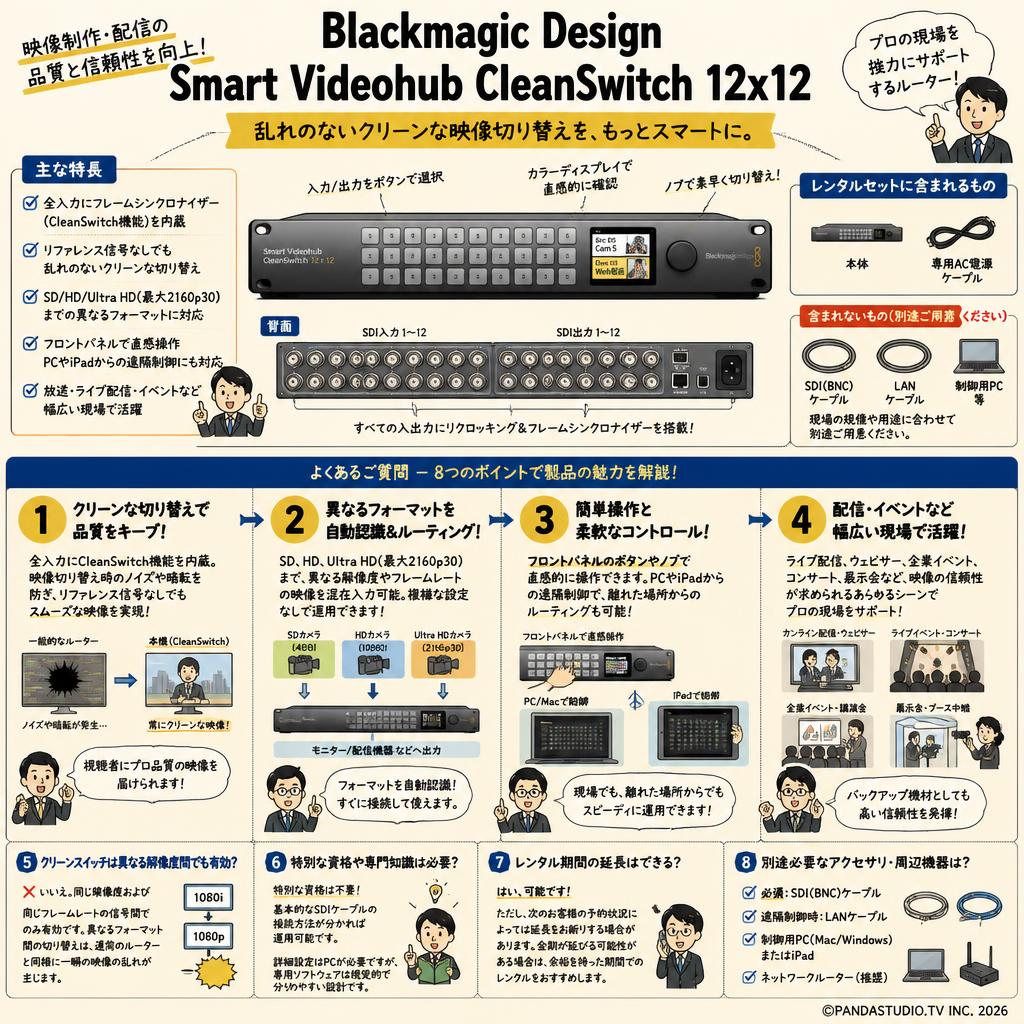

Q: 使用に特別な資格や専門知識は必要ですか？
A: 特別な資格は不要です。フロントパネルのボタンやノブを使って直感的に操作できるため、基本的なSDIケーブルの接続方法が分かれば運用可能です。詳細な設定にはPCが必要ですが、専用ソフトウェアは視覚的で分かりやすい設計になっています。

Q: 標準モデルのSmart Videohub 12x12と比較してどう違いますか？
A: 最大の違いは全入力にフレームシンクロナイザー（CleanSwitch機能）を内蔵している点です。標準モデルでは映像切り替え時に一瞬ノイズや暗転が生じますが、本機はリファレンス信号なしでも乱れのないクリーンな切り替えが可能です。

Q: レンタルセットには何が含まれますか？
A: 本体と専用のAC電源ケーブルが含まれます。映像を入力・出力するためのBNCケーブル（SDIケーブル）や、ネットワーク経由で制御するためのLANケーブル、PC等は付属しないため、現場の規模に合わせて別途ご用意ください。

Q: 別途用意すべきアクセサリや周辺機器はありますか？
A: 入出力用のSDI（BNC）ケーブルが必須です。また、離れた場所からルーティングを変更したい場合は、LANケーブルと制御用のPC（Mac/Windows）またはiPad、およびネットワークルーターを別途手配する必要があります。

Q: 異なる解像度やフレームレートの映像を混在させて入力できますか？
A: はい、SD、HD、Ultra HD（最大2160p30）までの異なるフォーマットを同時に接続し、ルーティングすることが可能です。本機が各入力のフォーマットを自動認識するため、複雑な設定なしで運用できます。

Q: クリーンスイッチ機能は異なる解像度間でも有効ですか？
A: いいえ、クリーンスイッチ機能（乱れのない切り替え）が働くのは、同じ解像度および同じフレームレートの信号間のみです。異なるフォーマット間を切り替える場合は、通常のルーターと同様に一瞬の映像の乱れが生じます。

Q: 企業のオンライン配信やウェビナーなどの業務用途に適していますか？
A: 非常に適しています。複数のカメラやプレゼン用PCの映像を切り替えて配信機材に送る際、映像が乱れないため、視聴者にプロフェッショナルな印象を与えられます。バックアップ機材としても信頼性が高いです。

Q: 利用途中でレンタル期間を延長することはできますか？
A: はい、レンタル期間中の延長手続きは可能です。ただし、次のお客様の予約状況によっては延長をお断りする場合があるため、会期が延びる可能性がある場合は、あらかじめ余裕を持った期間でのレンタルをおすすめします。

• AJA KUMO 1616-12G...
  12G-SDI対応で4K60pを扱うハイエンド環境向けだが、クリーンスイッチ機能は非搭載
• Blackmagic Design Smart Videohub 12x12 12G...
  4K60pまで対応する上位モデル、クリーン切り替えより高フレームレートを重視する現場に最適
• Blackmagic Design ATEM Television Studio HD...
  ルーターではなく本物のスイッチャー、テロップ合成やトランジション効果が必要なユーザー向け
• Roland V-160HD...
  SDIとHDMIを混在入力でき、オーディオミキサーも内蔵するためワンマンオペレーションに最適
• Blackmagic Design Videohub 20x20 12G...
  より多くの入出力が必要な大規模イベントや中継車でのシステム構築を求める現場向け

配信エンジニア (30代 男性) / 現場での安心感が段違い : 評価 ★★★★★ 5.0

YouTubeの機材レビューを見てレンタルしました。PCや異なるメーカーのカメラを複数繋いでも、ゲンロックなしで本当にノイズレスで切り替わるので感動しました。ただ、クリーンスイッチが効くのは「同フォーマット間」のみなので、事前のカメラ側の出力設定を揃えておく工程は必須です。それでも現場での安心感は絶大でした。

イベントディレクター (40代 女性) / フロントパネルのモニターが便利 : 評価 ★★★★☆ 4.0

展示会の映像分配用に使用しました。機材ブログで紹介されていた通り、本体前面の小さなモニターで実際の映像を見ながらノブを回して切り替えられるのが非常に直感的で助かりました。PCを繋がなくても完結するのが良いです。難点を挙げるとすれば、1Uサイズで意外と奥行きがあるため、小型のラックケースだと背面ケーブルが干渉しがちな点です。

映像制作会社 (50代 男性) / 安定性は高いが発熱に注意 : 評価 ★★★★☆ 4.0

BtoBの映像機器フォーラムでの評価が高かったため、中規模ライブのバックアップとして導入。6G-SDI環境でのルーティングは非常に安定しており、トラブルは一切ありませんでした。ただ、本体がかなり熱を持つため、ラックマウントする際は上下に隙間を空けるか、空調の効いた環境でファンによる排熱対策をしっかり行う必要があります。

必須アクセサリ

• BNCケーブル 10m...
  カメラやスイッチャーとのSDI接続に必須、現場の規模に合わせて複数本必要
• BNCケーブル 50m...
  広い会場でプロジェクターや遠隔地のモニターへ長距離伝送する際に使用

用途別のおすすめ

• Blackmagic Design Micro Converter BiDirectional SDI/HDMI 3G...
  HDMI出力しかないPCや民生用カメラの映像をSDIに変換して本機に入力するために追加
• LANケーブル 10m...
  離れた場所にあるPCやルーターからネットワーク経由で本機をリモート制御する際に使用

代替・類似製品

• Blackmagic Design ATEM Mini Extreme ISO...
  単純な切り替えだけでなく、PinPやHDMI入力、各カメラインターナル収録が必要な場合の代替

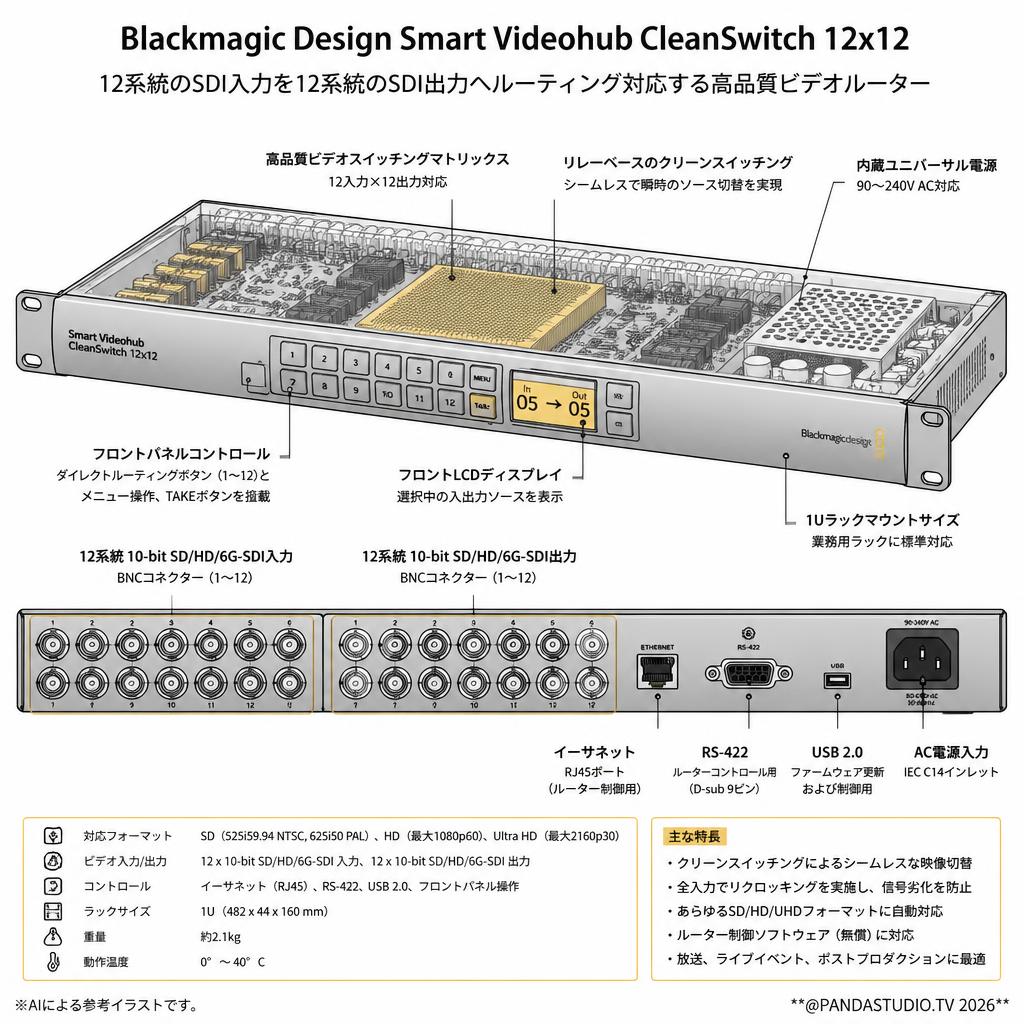

Image sensor: 該当なし（ビデオルーターのため非搭載）

Lens: 該当なし（ビデオルーターのため非搭載）

Video resolution & framerate: SD（525i59.94 NTSC, 625i50 PAL）、HD（最大1080p60）、Ultra HD（最大2160p30）

Photo resolution: 該当なし

Waterproof rating: 非対応（屋内仕様）

Battery: 非内蔵（AC電源駆動：90〜240V AC）

Storage: 該当なし

Connectivity: 12 x 10-bit SD/HD/6G-SDI入力、12 x 10-bit SD/HD/6G-SDI出力、1 x イーサネット（RJ45）、1 x RS-422ルーターコントロール、1 x USB 2.0

Dimensions & weight: 482 x 44 x 160 mm（1Uラックマウントサイズ）、約2.1kg

Operating temperature range: 0° ～ 40° C
