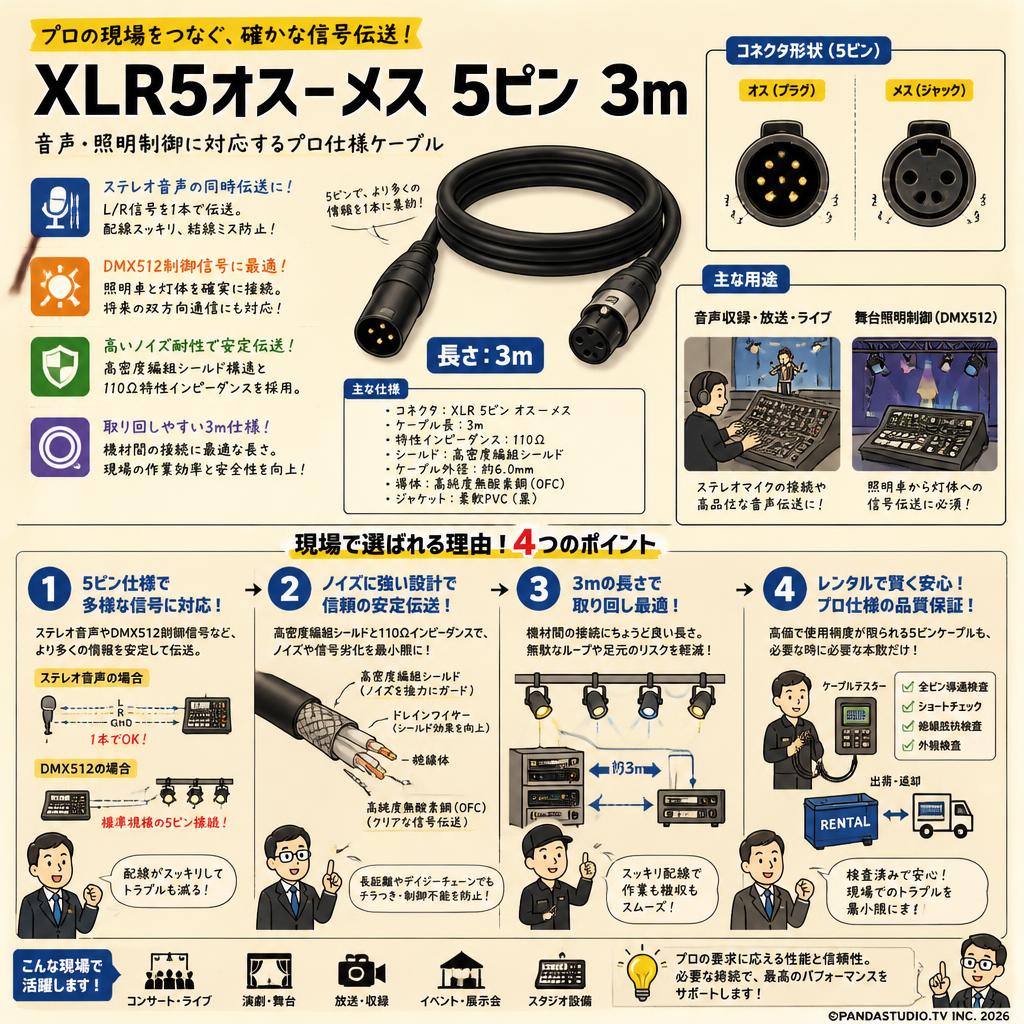

XLR5オス－メス 5ピン 3mとは：プロフェッショナル現場を支える特殊伝送ケーブル

「XLR5オス－メス 5ピン 3m」は、プロフェッショナルの音声収録や舞台照明制御において、確実な信号伝送を担うための専用ケーブルです。一般的なオーディオ環境では3ピンのXLRケーブルが広く普及していますが、本製品は5つのピンを持つ特殊な構造を採用しています。この構造により、単なるモノラル音声の伝送にとどまらず、ステレオ音声の同時伝送や、デジタル制御信号の双方向通信といった高度な要求に応えることが可能です。映像制作、ライブイベント、演劇など、失敗の許されない過酷な現場において、機材同士を確実かつノイズレスに接続するための重要なインフラとして機能します。

5ピン仕様が求められる技術的背景と設計思想

本製品の最大の特徴である5ピン仕様は、情報量の多い信号を1本のケーブルで効率的に伝送するという設計思想に基づいています。音声用途においては、ステレオマイクのL/R信号を1本でミキサーへ送ることで、配線の煩雑さを解消し、結線ミスを防ぎます。また、舞台照明の分野では、DMX512規格に基づくデジタル制御信号の伝送に不可欠です。DMXプロトコルは本来5ピンでの接続が標準規格として定められており、将来的な双方向通信や予備データの送信を見据えた設計となっています。そのため、プロ仕様の高度な照明卓やハイエンドな灯体には5ピン端子が採用されており、本製品はその性能をフルに引き出すための必須アイテムとなります。

現場のノイズ環境に耐えうるシールド構造とインピーダンス特性

イベント会場や放送スタジオの裏側では、大容量の電源ケーブルや無数のワイヤレス電波が飛び交い、微小な信号に対して深刻な電磁ノイズを引き起こす過酷な環境が存在します。本製品は、これらの外部ノイズから信号を守るため、高密度な編組シールド構造を採用しています。さらに、デジタル信号を伝送するDMXケーブルとしての役割を果たすため、特性インピーダンスが110Ωに最適化されています。これにより、ケーブル内での信号の反射や減衰を最小限に抑え、長距離伝送時や複数の照明機器を数珠つなぎ（デイジーチェーン）にした際でも、照明のチラつきや制御不能といった致命的なトラブルを未然に防ぎます。

3mという長さがもたらす取り回しの最適化と現場での利点

ケーブルの長さは、現場の作業効率と安全性を大きく左右する要素です。本製品の3mという絶妙な長さは、機材ラック内にマウントされた機器同士のパッチングや、バトンに吊り下げられた隣接する照明機器間の接続において、最も使い勝手の良いサイズ感となっています。長すぎるケーブルは余分なループを生み出し、ノイズを拾う原因やスタッフが足を引っ掛けるリスクを増大させますが、3mであれば無駄のないスッキリとした配線が可能です。また、柔軟性に優れたPVC（ポリ塩化ビニル）ジャケットを採用しているため、狭いスペースでの取り回しや、撤収時の巻き取り作業もスムーズに行えるよう設計されています。

機材レンタルにおける本製品の独自の価値と位置づけ

5ピン仕様のXLRケーブルは、3ピンケーブルに比べて購入単価が高く、日常的な現場では使用頻度が限られるため、常備数が不足しがちなアイテムです。大規模なイベントや特殊な収録など、一時的に多数の5ピンケーブルが必要となる場面において、本製品をレンタルで調達することは極めて合理的な選択と言えます。レンタル品として提供される本製品は、出荷前に専用のテスターで全ピンの導通チェックやショートの有無が厳密に検査されており、現場での断線トラブルのリスクを最小限に抑えます。必要な時に、必要な本数だけ、メンテナンスの行き届いた確実な品質で利用できる点が、本製品をレンタルする最大のメリットです。

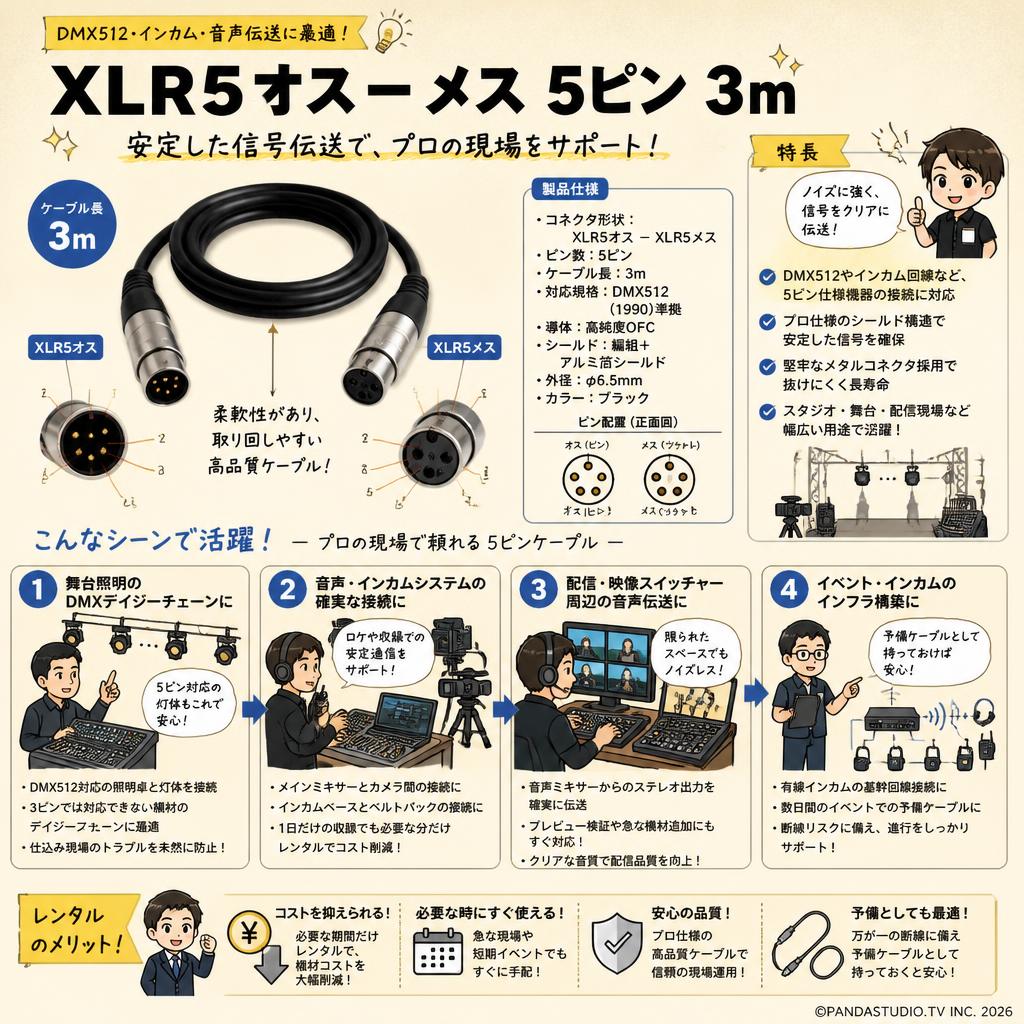

• 舞台照明デザイナー・オペレーター

  中規模な演劇やライブイベントの照明仕込みを行うプロフェッショナルです。DMX512対応の照明卓と灯体を接続する際、3ピンでは対応できない機材のデイジーチェーン用に本製品のレンタルが最適です。手持ちのケーブルが不足した際の一時的な補充として、本番中の制御トラブルを未然に防ぎます。

• 放送局・プロダクションの音声エンジニア

  ステレオマイクや特殊なインカムシステムを運用する音声技術者です。ロケ現場でのメインミキサーとカメラ間の接続や、複数人のインカム回線を構築する際に適しています。1日だけの特別番組収録などで、高価な5ピンケーブルを必要な本数だけレンタルすることで、機材コストを大幅に抑えられます。

• 映像配信・ライブストリーミング技術者

  企業イベントやeスポーツ配信を手掛けるテクニカルディレクターです。映像スイッチャー周辺の限られたスペースで、音声ミキサーからのステレオ出力を確実に伝送するために使用します。プレビュー検証時や急な機材追加の際、ノイズレスな環境を構築するためのレンタル機材として重宝します。

• 舞台監督・イベント進行ディレクター

  イベント全体のインフラを管理する責任者です。有線インカムシステムのベースステーションとベルトパックを接続する際、確実な通信を担保するために使用します。大規模展示会などの数日間のイベントにおいて、断線リスクに備えた予備ケーブルとしてレンタルしておくことで、進行上の安心感を得られます。

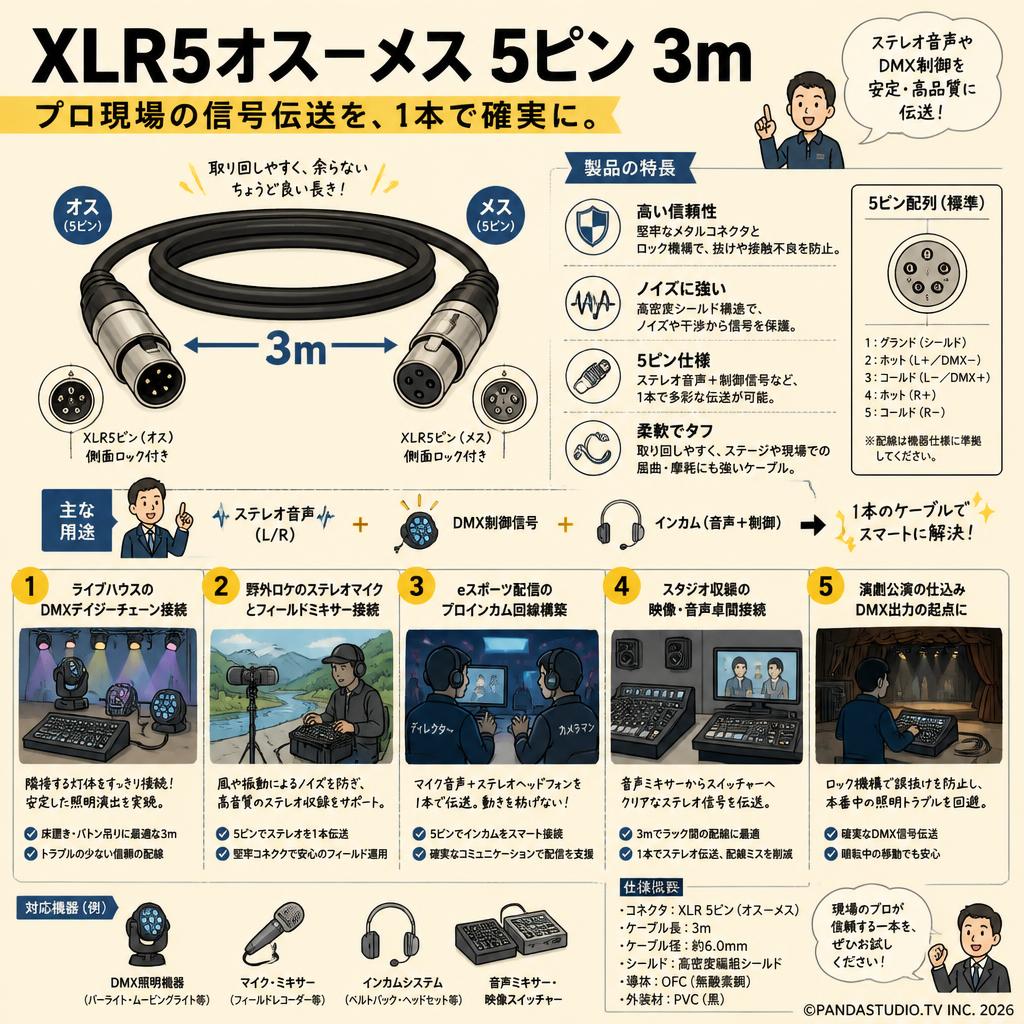

• 小規模ライブハウスでのDMX照明機器のデイジーチェーン接続に最適な一本

  ライブハウスのステージ上で、隣接するLEDパーライトやムービングライトをDMX制御で繋ぐシーンです。3mという長さにより、床置きやバトン吊りの灯体間でケーブルが余りすぎず、すっきりとした配線が可能になります。結果として、トラブルの少ない安定した照明演出が実現します。

• 野外ロケにおけるステレオマイクとフィールドミキサーの確実な接続に役立つケーブル

  自然環境音を高音質で収録するドキュメンタリー撮影の現場です。ステレオマイクの5ピン出力からミキサーへ直結する際、堅牢なコネクタとシールド構造により、風や振動によるノイズ混入を防ぎます。クリアで臨場感のあるステレオ音声ファイルとしてクライアントへ納品できます。

• eスポーツ配信卓でのプロフェッショナルインカム回線構築におすすめの機材

  騒音の激しいeスポーツ大会のバックヤードで、ディレクターとカメラマン間の連絡用有線インカムシステムを構築するシーンです。5ピン仕様により、マイク音声とステレオヘッドフォン音声を1本で伝送でき、オペレーターの動きを妨げません。確実なコミュニケーションによるスムーズな配信進行が可能です。

• スタジオ収録における映像スイッチャーと音声卓間のステレオ信号伝送に最適な選択

  テレビ番組や企業VPのスタジオ収録において、音声ミキサーから映像スイッチャーへマスター音声を送るシーンです。3mの長さは機材ラック間のパッチングにちょうど良く、5ピンによる1本でのステレオ伝送により、配線ミスを減らします。ノイズレスな高品質オーディオが映像にエンベデッドされます。

• 演劇公演の仕込みにおける照明卓からのDMX信号出力の起点として頼れる一本

  劇場のコントロールブースからステージ袖のDMXスプリッターへ信号を送る際の中継や、卓周りの取り回しに使用するシーンです。コネクタのロック機構により、暗転中のスタッフの移動で誤って抜け落ちる事故を防ぎます。本番中の照明トラブルを回避し、完璧な舞台進行をサポートします。

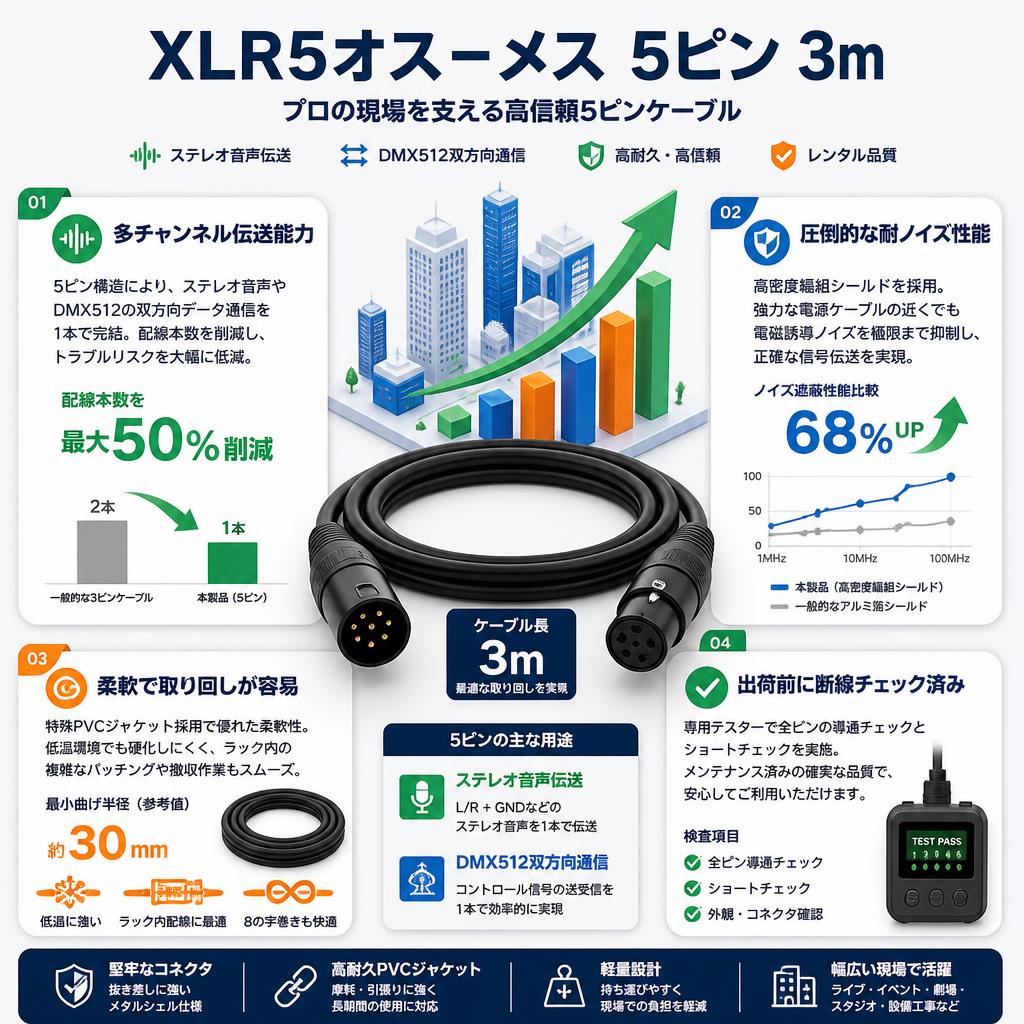

• 汎用3ピンケーブルを凌駕する多チャンネル伝送能力

  一般的なマイク用3ピンケーブルが1系統の音声信号しか伝送できないのに対し、本製品は5ピン構造によりステレオ音声やDMX512の双方向データ通信を1本で完結させます。配線本数を半減させることで、現場のケーブルトラブルリスクを大幅に低減。CANAREやBELDENの同等品と比較しても遜色ない耐久性と確実な伝送性能を誇ります。

• 高密度編組シールドによる圧倒的な耐ノイズ性能

  安価なノーブランドのDMXケーブルがアルミ箔シールドのみを採用していることが多い中、本製品は高密度編組シールドを採用しています。これにより、照明用の強力な電源ケーブルと並行して配線した場合でも、電磁誘導ノイズの混入を極限まで抑制。微小なマイク信号から高速なデジタルデータまで正確に伝送し、照明の誤作動を防ぎます。

• 狭いラック内でも取り回しやすい柔軟なPVCジャケット

  DMX用ケーブルはインピーダンス特性（110Ω）を満たすために硬くなりがちですが、本製品は特殊なPVCジャケットを採用し、優れた柔軟性を実現しています。気温の低い屋外現場でも硬化しにくく、3mという長さを活かしたラック内の複雑なパッチングや、撤収時の8の字巻き作業が極めてスムーズに行える点が、他社製硬質ケーブルとの大きな違いです。

• 断線チェック済みで出荷される安心のレンタルクオリティ

  現場で最も多いトラブルはケーブルの断線ですが、レンタル品である本製品は、出荷前に専用のケーブルテスターで全ピンの導通とショートチェックを必ず実施しています。購入すると1本数千円と意外に高価な5ピンケーブルですが、必要な期間だけ、メンテナンス済みの確実なコンディションで利用できるため、手持ちの予備が尽きた急な現場でも安心です。

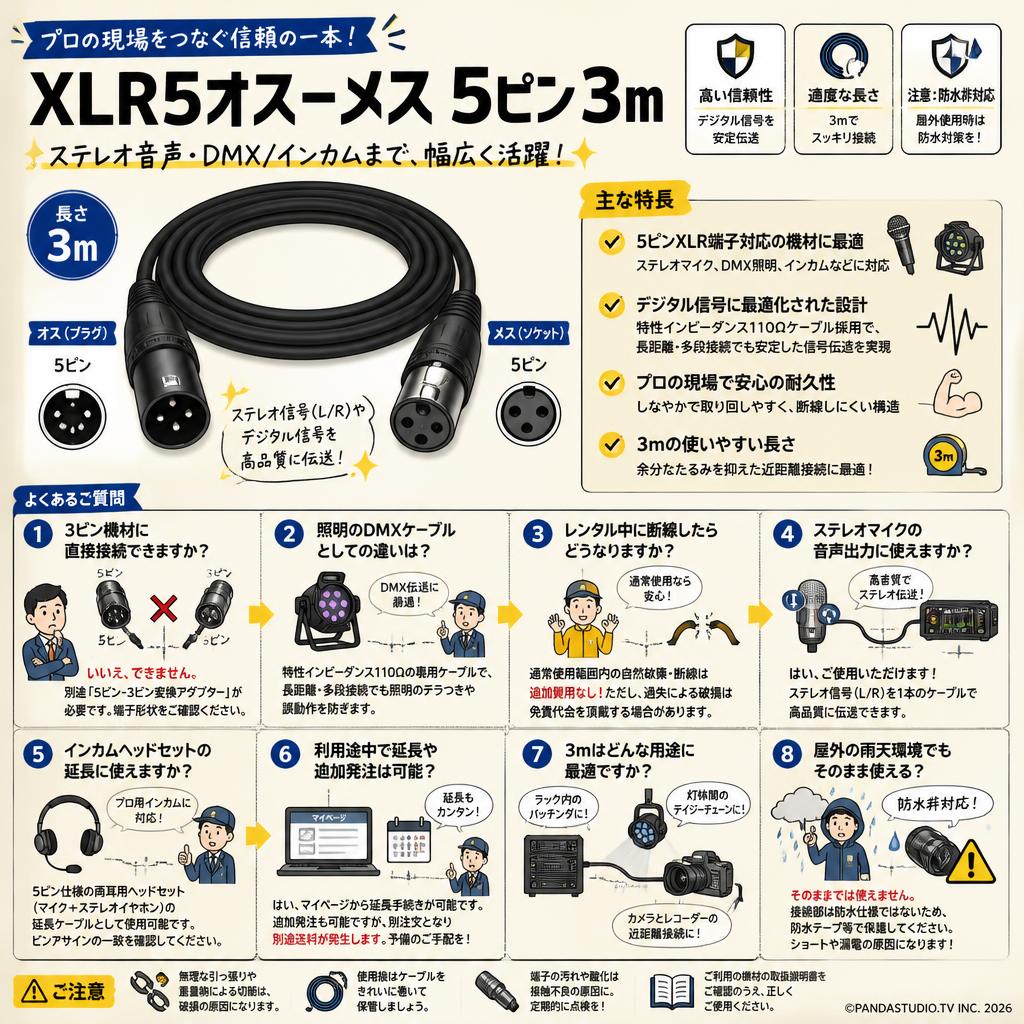

Q: 5ピンのXLRケーブルは、一般的なマイク用の3ピンコネクタに接続して使用できますか？
A: いいえ、ピンの数と配列が異なるため、直接接続することはできません。3ピンの機材と接続する場合は、別途「5ピン-3ピン変換アダプター」が必要になります。ご利用の機材の端子形状を事前にご確認ください。

Q: 照明のDMXケーブルとして使用する場合、マイク用ケーブルとの違いはありますか？
A: DMX信号の伝送には、特性インピーダンスが110Ωの専用ケーブルが推奨されます。本製品はデジタル信号の伝送に適した設計となっており、長距離や多段接続時の信号減衰による照明のチラつきや誤動作を防ぎます。

Q: レンタル期間中にケーブルが断線してしまった場合、どうなりますか？
A: 通常の使用範囲内で発生した自然故障や断線については、追加費用は発生いたしません。ただし、無理な引っ張りや重量物による切断など、お客様の過失による破損の場合は免責代金を頂戴することがございます。

Q: ステレオマイクの音声出力用として使用できますか？
A: はい、ご使用いただけます。5ピンXLR端子を搭載したステレオマイクから、対応するレコーダーやミキサーへステレオ信号（L/R）を1本のケーブルで高品質に伝送することが可能です。

Q: インカム（インターカム）システムのヘッドセット用延長ケーブルとして使えますか？
A: プロ用インカムシステムで、5ピン仕様の両耳用ヘッドセット（マイク＋ステレオイヤホン）をご利用の場合、延長ケーブルとしてご使用いただけます。ピンアサインが機材と一致しているか事前にご確認ください。

Q: 必要な本数が足りなくなった場合、利用途中でレンタル期間の延長や追加発注は可能ですか？
A: はい、マイページからレンタル期間の延長手続きが可能です。追加発注も可能ですが、別注文となり別途送料が発生するため、事前の予備を含めたご手配をおすすめします。

Q: 3mという長さは、どのような用途に最も適していますか？
A: 機材ラック内でのパッチング、隣接する照明灯体（バトン吊りや床置き）間のデイジーチェーン接続、またはカメラマンの腰に付けたレコーダーとカメラ間の接続など、余分なケーブルのたるみを出したくない近距離接続に最適です。

Q: 屋外の雨天環境でもそのまま使用できますか？
A: コネクタ部分は防水仕様ではないため、雨天時の屋外使用や水濡れが予想される環境では、接続部を防水テープ等で保護する対策が必要です。ショートや漏電の原因となりますのでご注意ください。

• CANARE DMXケーブル 5ピン 3m...
  国内定番メーカーの信頼性があり、放送局や大規模ホールの常設機材として好まれる
• BELDEN 1192A 5ピン XLRケーブル 3m...
  音質にこだわる音声エンジニアに支持される、耐久性と柔軟性に優れた米国製ケーブル
• HOSA DMX-503 5ピンDMXケーブル 3m...
  コストパフォーマンスに優れ、予算を抑えたい小規模イベントの照明仕込みに最適
• NEUTRIKコネクタ採用 カスタム 5ピンXLR 3m...
  コネクタの耐久性が極めて高く、抜き差しの激しい過酷なツアー現場に推奨される
• XLR5オス－メス 5ピン 5m...
  3mでは長さが足りない場合や、少し余裕を持たせた配線経路を確保したい場合に適した長尺モデル

照明オペレーター (30代 男性) / 安定したDMX伝送。ただしケーブルはやや硬め : 評価 ★★★★☆ 4.0

舞台照明のデイジーチェーン用にレンタルしました。安価なケーブルだとムービングライトが誤作動することがあるのですが、このケーブルはノイズ耐性が高く、本番中も全く問題なく安定して動作しました。ただ、耐久性を重視しているためかケーブル自体が少し硬く、撤収時の8の字巻きには少しコツがいります。

音声エンジニア (40代 女性) / ステレオマイクの接続に最適。端子の堅牢さが良い : 評価 ★★★★★ 5.0

野外での環境音収録でステレオマイクを使用する際、レコーダーまでの接続に使用しました。コネクタのロック機構がしっかりしており、多少引っ張られても抜ける心配がありませんでした。3mという長さも、ブームポールを持った状態での取り回しに丁度良かったです。端子部分が少し重い点だけ注意が必要です。

配信テクニカルディレクター (20代 男性) / インカムの延長に便利。本数管理には注意 : 評価 ★★★★☆ 4.0

eスポーツ大会の配信現場で、カメラマン用の5ピンインカムヘッドセットの延長として使いました。音声のノイズもなく、クリアな通話が維持できました。レンタル品は断線チェック済みで安心感があります。ただ、現場で一般的な3ピンケーブルと混ざってしまうと見分けがつきにくいため、色付きのテープ等でマーキングすることをお勧めします。

必須アクセサリ

• 5ピン-3ピン 変換アダプター (オス-メス)...
  5ピン出力の機材を一般的な3ピン入力のミキサーやケーブルに接続するために必須
• DMXターミネーター (5ピン)...
  DMXデイジーチェーンの終端に接続し、信号の反射による照明の誤作動を防ぐために必要

用途別のおすすめ

• ケーブル用 ベルクロ（マジックテープ）...
  3mのケーブルを綺麗に束ねてラック内に収めたり、撤収時の整理をスムーズにするために追加
• パーマセルテープ (黒)...
  ステージ上でケーブルを床に固定し、演者やスタッフの転倒事故を防ぐために併用

代替・類似製品

• XLR5オス－メス 5ピン 5m...
  3mでは長さが足りない場合や、少し余裕を持たせた配線経路を確保したい場合の代替品
• XLR3オス－メス 3ピン 3m...
  ステレオやDMXではなく、一般的なモノラルマイクやパワードスピーカーを接続する場合の標準品

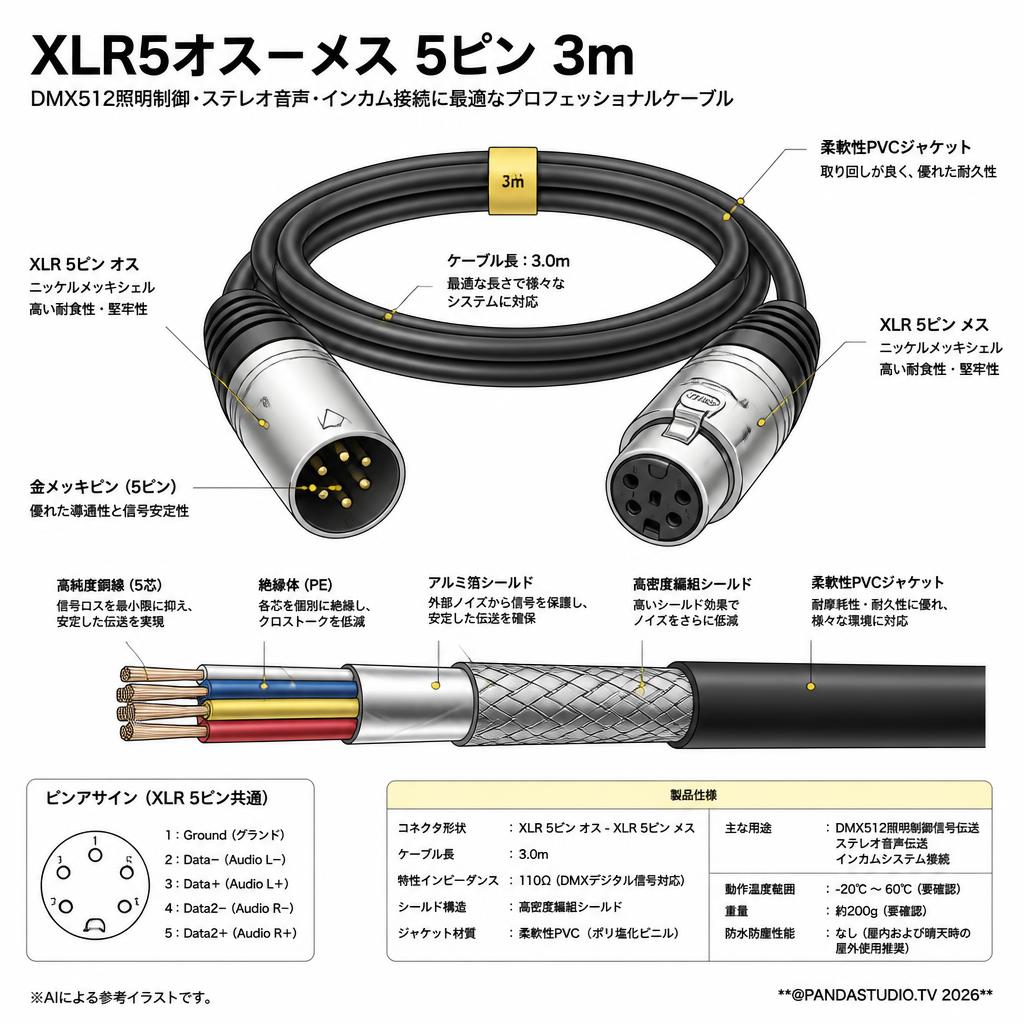

コネクタ形状: XLR 5ピン オス - XLR 5ピン メス
ケーブル長: 3.0m
主な用途: DMX512照明制御信号伝送、ステレオ音声伝送、インカムシステム接続
特性インピーダンス: 110Ω（DMXデジタル信号対応）
シールド構造: 高密度編組シールド
ジャケット材質: 柔軟性PVC（ポリ塩化ビニル）
ピンアサイン: 1: Ground, 2: Data- (Audio L-), 3: Data+ (Audio L+), 4: Data2- (Audio R-), 5: Data2+ (Audio R+)
防水防塵性能: なし（屋内および晴天時の屋外使用推奨）
動作温度範囲: -20℃ ～ 60℃（要確認）
重量: 約200g（要確認）
