デジタルオーディオ伝送の確実性を担保する変換器とは？

「CANARE (カナレ)/BCJ-XJ-TRC」は、プロフェッショナルな音響・映像制作現場において、デジタルオーディオ信号のインピーダンスと接続フォーマットを正確に変換するためのパッシブ型アイソレーショントランスです。現代の制作現場では、AES/EBU（110Ω・平衡伝送）とS/PDIFやAES-3id（75Ω・不平衡伝送）といった異なる規格のデジタルオーディオ機器が混在することが日常茶飯事です。本製品は、これら仕様の異なる機材間を橋渡しし、信号の反射や減衰によるデータエラーを防ぐという極めて重要な役割を担っています。情報収集段階のユーザーにとって、システム構築時の「コネクタが合わない」「同期が外れる」という致命的なボトルネックを、ケーブル間に挟むだけで即座に解決できる頼もしいインターフェースと言えます。

なぜインピーダンス変換が重要なのか？

デジタルオーディオ信号は高周波帯域を使用するため、アナログ音声とは異なる厳密な伝送管理が求められます。単なるピン結線の変換ケーブルで75Ωと110Ωの機器を直接繋いでしまうと、インピーダンスの不整合によって信号の反射（リターンロス）が発生します。これが波形のなまりやジッター（時間的な揺らぎ）を生み出し、結果としてデジタルノイズの混入や音切れといった致命的なトラブルを引き起こします。本製品をシステムに組み込むことで、電気的な整合性が完全に保たれ、機材本来が持つデジタルオーディオの品質を損なうことなく後段の機器へ受け渡すことが可能になります。この「当たり前の伝送を、当たり前に成立させる」ことこそが、本製品が解決する最大の課題です。

放送局品質を支えるカナレ独自の設計思想

国内の放送局やハイエンドなレコーディングスタジオにおいて、カナレ電気の製品は長年にわたりデファクトスタンダードとして君臨しています。その設計思想は、徹底した信号の純度維持と、過酷な現場に耐えうる物理的な堅牢性にあります。本製品の内部には極めて精度の高い変換トランスが内蔵されており、単にインピーダンスを合わせるだけでなく、不平衡（アンバランス）から平衡（バランス）への確実な変換を行います。また、トランスによるグラウンドのアイソレーション（分離）効果により、異なる電源系統の機器を接続した際に発生しやすいグラウンドループやハムノイズを物理的に遮断します。目に見えない電気的な障壁をクリアにする、プロ仕様の技術アイデンティティがここにあります。

現代の制作現場におけるパッシブトランスの価値

本製品の大きな特徴は、外部電源を一切必要としない「パッシブ設計」である点です。アクティブ型のフォーマットコンバーターは多機能である反面、電源の確保が必要であり、電源由来のノイズ混入リスクや機材トラブルのポイントが増えるというデメリットがあります。一方、本製品はBNCケーブルとXLRケーブルの間に挿入するだけで瞬時に機能し、セッティングの時間を大幅に短縮します。機動性が求められるライブ現場や、限られたスペースでの中継車内、さらには屋外での収録など、電源環境が不安定なシチュエーションにおいて、このシンプルで確実な動作原理は技術者にとって計り知れない安心感をもたらします。

複雑化するシステム構築のボトルネックを解消

近年、映像機器と音響機器のIP化やデジタル統合が急速に進んでおり、SDIルーターから分離された同軸デジタル音声（BNC）を、最新のデジタルミキサー（XLR）へ入力するといったクロスオーバーな接続が頻繁に発生します。このようなレガシーな同軸インフラと最新のXLRデジタル入力機器を統合する際、本製品はシステムのボトルネックを解消するキーデバイスとなります。単なる変換アダプターという枠を超え、システム全体のシグナルインテグリティ（信号の完全性）を担保するための必須コンポーネントとして、プロフェッショナルの現場で日々活用され続けているのです。

• PA・ライブ音響エンジニア

  アリーナや野外フェスで、デジタルミキサーとステージボックス間を長距離伝送するプロフェッショナル。1日限りの特設ステージ構築において、手持ちの変換器が不足した際のスポットレンタルに最適です。本機材を追加することで、インピーダンス不整合によるデジタル信号のドロップアウトや音切れの不安を完全に解消します。

• 中継車・放送技術スタッフ

  スポーツ中継などで、既存の同軸ケーブルインフラを利用してデジタル音声をやり取りする技術者。季節ごとの大型スポーツイベントでの機材増強時のレンタルに適合します。異なる規格（BNCとXLR）を正確にマッチングさせることで、ジッターに起因するノイズトラブルを防ぎ、安定した放送品質を担保します。

• レコーディングスタジオのアシスタント

  スタジオ間でデジタルアウトボードやオーディオインターフェースを相互接続し、規格違いの機器を統合するスタッフ。新規機材導入前の検証や、短期間のプロジェクトでのフォーマット変換用レンタルに向いています。パッシブトランスによるアイソレーションで、グラウンドループを回避しつつ確実な同期を実現します。

• 映像配信・システムインテグレーター

  企業カンファレンスなどの配信において、映像スイッチャーのデジタル音声出力と音響卓を接続する技術者。数日間のハイブリッド配信案件での周辺機材一括レンタルにフィットします。単なる形状変換ケーブルでは防げない信号反射の問題を、本製品の正確なインピーダンス変換によって解決し、クリーンな音声を届けます。

• 長距離伝送が必要なライブ会場で既存の同軸インフラを活用するための変換

  アリーナクラスの会場で、FOH（メイン卓）からステージ袖へデジタルオーディオを送るシーン。110ΩのAES/EBU信号を本機で75Ωに変換し、減衰に強いBNC同軸ケーブルで長距離伝送します。安定した信号の受け渡しにより、ノイズのないクリアなPA出力を実現し、オーディエンスに高音質を届けます。

• 放送局のサブスタジオで異なる規格のデジタル機器を統合する際の中継ぎ

  生放送中、S/PDIF出力のみを持つ民生用再生機材の音声を、AES/EBU入力仕様の業務用デジタルミキサーへ立ち上げるシーン。サンプリングレート48kHzの環境下で本機を間に挟み、インピーダンスと電圧レベルを適切に整合させます。同期外れによる放送事故を防ぎ、確実なオンエアを担保します。

• 高音質が求められるクラシック録音でデジタルマイクプリアンプを接続する用途

  コンサートホールの出張録音で、ステージ上のハイエンドプリアンプから出力されたAES/EBU信号を、コントロールルームのルーターへBNC入力するシーン。電源ノイズを嫌う環境のため、パッシブ型の本機を直結して使用します。ジッターを極限まで抑えた高解像度なマスター音源の収録が可能になります。

• ハイブリッド配信現場で映像スイッチャーと音響卓のデジタル音声をリンクさせる接続

  大規模な株主総会の配信現場で、SDIから分離したBNC出力（AES-3id）を、PA用のデジタルミキサー（XLR入力）へ入力するシーン。本機を用いてインピーダンス変換と不平衡から平衡への変換を同時に行います。映像と音声のシステム間で発生しがちなグラウンドノイズを遮断し、クリーンな配信音声を提供します。

• オーディオルームの音響測定においてリファレンス信号を正確に入力するためのインターフェース

  新規スタジオの音響調整時、測定用PCのインターフェース（同軸デジタル出力）から、スピーカープロセッサー（AES/EBU入力）へテスト信号を送るシーン。インピーダンス不整合による波形のなまりを排除するため、本機を終端に接続します。正確なパルス信号の伝送により、精度の高いルームチューニングデータが得られます。

• Neutrik NADITBNC-FXと比較した圧倒的なスリムさと堅牢性の両立

  競合であるNeutrikの「NADITBNC-FX」も同等の変換機能を持ちますが、CANARE BCJ-XJ-TRCは外径約19mmというXLRコネクタと同等のスリムな円筒形ハウジングを採用しています。これにより、密集したラック裏のパッチパネルでも隣接するケーブルと干渉せずに接続でき、放送局の過酷な基準をクリアした金属ボディが物理的な堅牢性を保証します。

• 挿入損失0.3dB以下がもたらす長距離伝送時のシグナルインテグリティ

  デジタル信号の変換において、安価なアダプターでは信号レベルの低下が避けられません。本機は高品質なトランスを内蔵しながら、挿入損失を0.3dB以下（0.1～6MHz帯域）に抑えています。Hosa CDL-313のようなアクティブコンバーターを使わなくても、パッシブのまま十分な信号電圧（最大入力5 Vp-p）を後段の機器へ確実に届けることが可能です。

• VSWR 1.1以下の優れた整合性によるジッターの徹底排除

  単なるピン結線の変換ケーブルとは異なり、本機は高周波帯域（0.1～6MHz）においてVSWR（電圧定在波比）1.1以下という極めて優れたスペックを誇ります。この数値は、接続点での信号の反射がほとんど発生していないことを意味し、デジタルオーディオの天敵であるジッター（時間軸の揺らぎ）を根本から排除し、原音に忠実なデータ伝送を実現します。

• システム構築の急な仕様変更に対応できる低コストな短期レンタル

  「現場に入ってから機材の入出力端子が合わないことが発覚した」というトラブルに対し、高額なアクティブ機器を購入する必要はありません。レンタルであれば、必要な期間だけ本機を低コストで導入できます。同軸ケーブルやXLRケーブルなどの必須アクセサリと合わせて一括レンタルすることで、事前の買い出しの手間を省き、即座にトラブルシューティングが完了します。

Q: 使用に資格や専門知識は必要ですか？
A: 特別な資格や設定作業は一切不要です。電源を必要としないパッシブ型のため、BNCケーブルとXLRケーブルの間に本製品を接続するだけで、自動的にインピーダンス（75Ωから110Ωへ）と信号形式（不平衡から平衡へ）が変換されます。

Q: レンタルセットには何が含まれますか？
A: 本体の「BCJ-XJ-TRC」のみの提供となります。接続に必要なBNC同軸ケーブル（75Ω）およびXLRケーブル（110Ωデジタル用）は付属していませんので、お持ちでない場合は別途レンタルまたはご用意をお願いいたします。

Q: アナログの音声信号（マイクやラインアウト）の変換にも使えますか？
A: 本製品はAES/EBUやS/PDIFなどのデジタルオーディオ信号専用（高周波帯域0.1～6MHz向け）に設計されたトランスです。アナログ音声信号のインピーダンス変換やノイズ除去に使用すると、著しい音質劣化や低域の減衰が発生するため適していません。

Q: NeutrikのNADITBNC-FXと比較してどう違いますか？
A: どちらもBNCからXLRへのデジタルオーディオ変換トランスですが、CANARE製品は国内の放送局規格に準拠した堅牢な円筒形デザインを採用しており、ラック裏などの狭いスペースでも他のケーブルと干渉しにくいスリムな形状が特徴です。

Q: 逆方向（XLR入力からBNC出力）への変換には使えますか？
A: 本機（BCJ-XJ-TRC）は「BNC入力・XLR出力」専用です。コネクタの形状だけでなく内部トランスの巻き線比が固定されているため、逆方向の変換には使用できません。XLRからBNCへ変換する場合は、姉妹品の「BCJ-XP-TRC」をご利用ください。

Q: 48Vファンタム電源が誤って印加された場合、故障しますか？
A: 本機は内部にアイソレーショントランスを搭載しているため、XLR側から誤って直流のファンタム電源（+48V）が印加されても、BNC側の機器へ直流が流れ込むことを防ぎます。ただし、長時間の印加はトランスの磁気飽和を招く可能性があるため避けてください。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、マイページから簡単にレンタル期間の延長手続きが可能です。現場でのシステム構成変更により、当初の予定より長く変換器が必要になった場合でも、機材を返却することなくそのまま継続してご利用いただけます。

Q: 映像のSDI信号の変換には使用できますか？
A: SDI信号（3G/HD/SD-SDIなど）は数GHz帯の超高周波を使用するため、オーディオ帯域（最大6MHz）向けに設計された本機では伝送できません。映像信号の変換を目的とする場合は、専用のSDIコンバーター等を別途ご検討ください。

• Neutrik NADITBNC-FX...
  同等のパッシブ変換機能を持ち、ノイトリック特有の角張ったD型ハウジングを好むユーザー向け
• CANARE BCJ-XP-TRC...
  XLRオス出力を持ち、AES/EBU信号を同軸へ送り返す逆方向の伝送を行いたい現場に必須の姉妹機
• Hosa CDL-313...
  アクティブ回路によるフォーマット変換も同時に行いたいデジタルシステム統合向けの選択肢
• RDL HR-UDC1...
  複数系統のデジタル信号をルーティング・変換する必要がある据え置きラック構築に最適
• MUTEC MC-1.1+...
  クロックリジェネレート機能も備え、極めてシビアなジッター対策が求められるハイエンド録音向け

PAエンジニア (30代 男性) / ライブ現場の救世主。極性には注意 : 評価 ★★★★☆ 4.0

放送技術スタッフ (40代 男性) / 圧倒的な信頼性。紛失しやすいサイズ感 : 評価 ★★★★★ 5.0

レコーディングエンジニア (50代 男性) / 音質劣化なし。アナログ兼用不可 : 評価 ★★★☆☆ 3.5

必須アクセサリ

• CANARE L-5C2VS BNCケーブル 10m...
  75Ωの正確なインピーダンスを保ちながら長距離伝送を行うための同軸ケーブル
• CANARE DA202 AES/EBU デジタルオーディオケーブル 5m...
  110Ωのデジタル信号をロスなく後段のミキサー等へ伝送するために必須

用途別のおすすめ

• BNC 延長アダプター (メス-メス)...
  手持ちのBNCケーブル同士を延長して、さらに長距離の伝送ルートを構築したい場合に
• YAMAHA QL1 デジタルミキサー...
  変換したAES/EBU信号を高音質で受け取り、複雑なルーティングを行うためのメイン卓として

代替・類似製品

• CANARE BCJ-XP-TRC...
  信号の流れが逆（XLR入力からBNC出力）の場合に使用するオス型コネクタモデル
• Neutrik NADITBNC-FX...
  同等のパッシブ変換機能を持ち、ノイトリック製の堅牢なD型ハウジングを採用した製品

イメージセンサー (Image sensor): 非搭載（オーディオ用パッシブトランスのため）
レンズ (Lens): 非搭載
動画解像度・フレームレート (Video resolution & framerate): 非対応
写真解像度 (Photo resolution): 非対応
防水性能 (Waterproof rating): 要確認（防水仕様の記載なし、屋内使用推奨）
バッテリー容量 (Battery capacity): 非搭載（パッシブ駆動のため電源不要）
バッテリー駆動時間 (Battery runtime): 無制限（電源不要）
充電時間 (Battery charging time): 非搭載
ストレージ (Storage): 非搭載
接続端子 (Connectivity): BNC(メス) 75Ω不平衡 / XLR3(メス) 110Ω平衡
寸法 (Dimensions): 外径 約19mm × 長さ 約65mm（要確認）
重量 (Weight): 約50g（要確認）
動作温度範囲 (Operating temperature range): 要確認

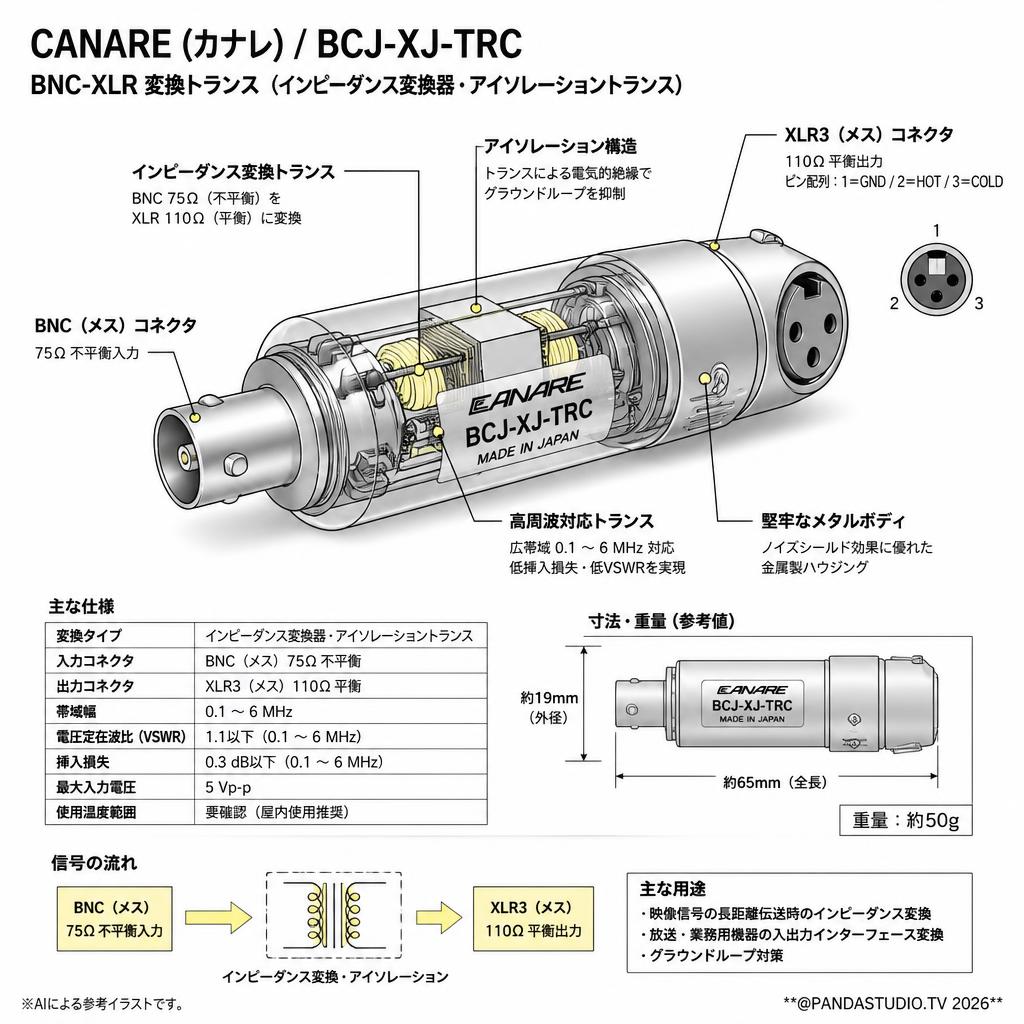

変換タイプ: インピーダンス変換器・アイソレーショントランス
帯域幅: 0.1 ～ 6 MHz
電圧定在波比 (VSWR): 1.1以下 (0.1 ～ 6 MHz)
挿入損失: 0.3 dB以下 (0.1 ～ 6 MHz)
最大入力電圧: 5 Vp-p
