プロフェッショナルな映像制作の根幹を支えるキャプチャーカードとは？

「Blackmagic Design DeckLink SDI 4K」は、プロフェッショナルな映像制作や放送局のシステムにおいて、高品質なSDI信号をコンピューターに直接取り込み、また出力するためのPCIe接続型キャプチャー・再生カードです。一般的なコンシューマー向けのキャプチャーデバイスとは異なり、映像のプロフェッショナルが求める厳密な品質基準を満たすために設計されています。情報収集段階において、PCをベースとした本格的な送出システムや編集環境の構築を検討しているユーザーにとって、本製品は映像とコンピューターを繋ぐ最も信頼できる架け橋となります。

なぜ汎用USBではなくPCIeアーキテクチャが選ばれるのか？

汎用的なUSB接続のキャプチャーデバイスは手軽である反面、バス帯域の制限やコントローラーのオーバーヘッドによる遅延が避けられません。本製品はPCI Expressアーキテクチャを採用することで、マザーボードと直接高速なデータのやり取りを行います。この設計思想により、非圧縮の重い映像データであっても極めて低遅延かつ安定した転送が可能となります。ライブ配信での音声とのズレの解消や、編集時のレスポンス向上など、ユーザー体験に直結するハードウェアレベルの恩恵をもたらします。

多様化する映像規格に対してどのような課題を解決するのか？

昨今の映像制作現場では、レガシーなSD機材から最新のUltra HD（4K）機材まで、様々なフォーマットが混在しています。本製品は6G-SDIテクノロジーを搭載しており、単一のデバイスでありながらSD、HD、2K、そしてUltra HDまでのビデオフォーマットを自動的に認識し、シームレスに切り替えることができます。これにより、プロジェクトごとに異なるキャプチャーボードを用意する手間やコストの課題を解決し、あらゆる解像度の案件に柔軟に対応できる基盤を提供します。

業界標準ソフトウェアとの深い統合がもたらすメリットとは？

ハードウェアの性能を最大限に引き出すためには、ソフトウェアとの親和性が不可欠です。本製品は、自社のDaVinci Resolveをはじめとする業界標準のノンリニア編集ソフトウェアや、vMix、OBS Studioなどの配信アプリケーションとの深い統合を前提に開発されています。OSの標準ドライバーに依存せず、専用のDesktop Videoソフトウェアを介することで、色空間の正確な管理やフレームドロップのない確実なキャプチャーを実現し、最終的な出力品質をプロの要求レベルへと引き上げます。

過酷な放送現場でも選ばれ続ける信頼性の理由

長年にわたり映像業界を牽引してきたDeckLinkシリーズの血統を受け継ぐ本製品は、24時間365日の連続稼働が求められる放送現場での使用を想定した堅牢な設計がなされています。単なる映像の入出力だけでなく、システム全体を同期させるためのリファレンス入力（ゲンロック）を備えている点は、プロ用機材としてのアイデンティティを明確に示しています。一時的な現場への導入から、恒久的なスタジオシステムの構築まで、現代のプロフェッショナルなワークフローにおいて確固たる立ち位置を築いています。

• 放送局や配信スタジオのシステムエンジニア

  常設スタジオで映像ルーティングやスイッチングシステムを構築する技術者です。機材導入前の検証（PoC）としてレンタルを活用し、既存のSDIインフラとPCシステムの互換性や遅延をテストします。本製品の導入により、複雑な変換器を介さずにPCベースの送出システムをシンプルに構築できるという課題を解決します。

• ポストプロダクションのカラーリスト

  CMや映画のカラーグレーディングを担当する映像編集のプロフェッショナルです。大規模案件の受注時にマスターモニターへの厳密な4K出力が必要な期間だけレンタルを利用します。本製品により、OSのカラーマネジメントに依存せず、色空間の正確性を保ったまま非圧縮ベースの高品質なモニタリング環境を構築できます。

• ライブイベントの映像テクニカルディレクター

  音楽ライブ等で複数のカメラ映像を統合し、リアルタイムでスクリーンや配信に送出する責任者です。一時的な大規模イベントの際に、複数台のPC送出システムを組むための追加機材としてレンタルします。高負荷な環境下でもフレームドロップのない安定したSDI入出力が確保できる点が最大のメリットです。

• 映像処理ソフトウェアの開発者・研究者

  独自の映像解析AIやリアルタイム処理ソフトウェアを開発しているエンジニアです。特定のプロジェクト期間中、実際のカメラからの非圧縮映像信号を用いた動作検証を行うためにレンタルを活用します。公式のSDKを利用することで専用ハードウェアへのアクセスを容易にし、開発のハードルを下げるという課題を解決します。

• eスポーツ大会の配信システムで低遅延の映像送出を行うための要となる構成

  大規模な大会の現場で、プレイヤーカメラ等の映像を統合して配信するシーンです。1080p60のフレームレートで複数のSDI入力をPC上のvMixに取り込みます。ハードウェア処理による極低遅延のキャプチャにより、ゲーム進行と実況解説が完全に同期した高品質なライブ配信映像を出力できます。

• DaVinci Resolveを用いた映画のカラーグレーディングで正確な色を出力する環境

  ポストプロダクションの暗室で、劇場公開用映画の色調補正を行うシーンです。Rec.2020等の色空間を用い、4K解像度でマスターモニターへ直接SDI出力を行います。OSの処理をバイパスした直接出力により、意図した通りの正確な色再現が保証され、クライアントが納得する最終納品データを作成できます。

• 放送局のサブコントロールルームにおけるテロップ送出機としての活用

  生放送中に、リアルタイムでテロップやCGを映像に合成する送出システムを構築するシーンです。専用の送出ソフトウェアからフィル＆キー信号をHD-SDIでスイッチャーへ出力します。本製品の安定した同期機能により、本線映像に対して1フレームのズレもない完璧なテロップ合成を実現します。

• 医療現場における高精細な手術映像のリアルタイム記録とカンファレンスへの共有

  大学病院の手術室において、内視鏡カメラ等からの4K映像をPCに取り込み、記録および別室へ転送するシーンです。4Kの超高解像度を維持したまま非圧縮でキャプチャし記録します。微細な組織のディテールを損なうことなく、後日の研修用資料や学会発表用の高画質映像を生成できます。

• バーチャルプロダクション撮影でのカメラトラッキングと映像の同期を行う検証環境

  LEDウォールを用いたスタジオで、実写カメラの動きとUnreal Engine上のCGを合成するシーンです。ゲンロック（リファレンス入力）を使用して、スタジオ全体のシステムとフレーム単位で完全に同期させます。カメラの動きに対してCG背景が遅延なく追従する、シネマティックな合成映像を作り出します。

• 汎用USBキャプチャを凌駕するPCIe接続による圧倒的な低遅延と安定性

  一般的なUSB 3.0接続のデバイスと比較して、本製品はPCI Express 4レーン（PCIe x4）を採用しています。これによりバス帯域幅の制限やUSBコントローラーによるオーバーヘッドを回避し、非圧縮の4K映像でもフレームドロップのない転送を実現します。シビアなタイミングが求められる現場において、このハードウェアレベルの安定性は他に変えられない強みです。

• AJA KONAシリーズと比較して圧倒的なコストパフォーマンスとSDKの充実

  直接的な競合であるAJA KONA 4等と比較して、本製品は導入コストを大幅に抑えつつ、SDから4Kまでの幅広いフォーマットへの対応を実現しています。また、無償で提供されるMac、Windows、Linux対応のDeckLink SDKは開発者コミュニティで広く支持されており、独自の映像処理アプリケーションへの組み込みのしやすさでは業界トップクラスの実績を誇ります。

• リファレンス入力を備え、大規模システムでの完全同期（ゲンロック）に対応

  安価な民生用キャプチャボードには存在しない「リファレンス入力（Black Burst / Tri-Sync）」を搭載しています。これにより、放送局のルーターやライブイベントのスイッチャーなど、システム全体で基準となる同期信号に本製品を合わせることが可能です。複数台の機材が混在する環境でも、フレームのズレのない完璧に同期した映像運用が実現します。

• 検証や一時的なプロジェクトに最適なレンタルならではの利便性

  システム構築の事前検証や数日間のイベント用途において、高価なPCIeボードを購入するのはコストリスクが伴います。レンタルであれば、手持ちのPC（マザーボードのPCIeスロット空き状況や相性）との互換性テストを低コストで実施できます。必要な期間だけ最新のドライバー環境でテストできるため、本番環境への導入前にハードウェアの性能を確実に見極めることが可能です。

Q: 使用するPCに特別な要件や専門知識は必要ですか？
A: はい。本製品はPCI Express x4（またはそれ以上）のスロットを持つデスクトップPC、または外付けのPCIe拡張ボックスが必要です。また、PC内部への組み込み作業や、専用ドライバーのインストール、映像フォーマットに関する専門知識が必要となります。

Q: レンタルセットには何が含まれますか？
A: DeckLink SDI 4Kボード本体に加えて、ドライバーソフトウェアのインストーラーが入ったSDカードが含まれます。PCへの組み込みに必要なプラスドライバーや、映像を入力するためのSDIケーブル（BNCケーブル）は付属しませんので、別途ご用意ください。

Q: Blackmagic DesignのDeckLink Studio 4Kと比較してどう違いますか？
A: DeckLink SDI 4KはSDI入出力に特化しており、HDMIやアナログ映像の入出力端子を持っていません。SDI環境のみで構築されたシステムであれば本製品が最適ですが、HDMI機器を直接接続したい場合はStudio 4Kや別売りのコンバーターが必要です。

Q: 1枚のボードで入力と出力を同時に行うことは可能ですか？
A: はい、可能です。本製品は独立したSDI入力端子とSDI出力端子を備えており、ソフトウェア側が対応していれば、映像をキャプチャしながら同時に別の映像を出力する、あるいはスルーアウトとして利用するといった運用が可能です。

Q: OBS StudioやvMixなどのサードパーティ製ソフトで認識されますか？
A: はい、Blackmagic Desktop Videoドライバーをインストールすることで、OBS Studio、vMix、Wirecastなどの主要な配信ソフトウェアや、Premiere Proなどの編集ソフトから標準的なキャプチャ・再生デバイスとして認識され、すぐに使用できます。

Q: 4K映像をキャプチャする際、PCのスペックはどの程度必要ですか？
A: 非圧縮の4K映像を扱う場合、非常に高速なストレージ（NVMe SSDのRAID環境など）と強力なCPU/GPUが必要です。圧縮録画を行う場合でも、エンコード処理のために最新世代のCore i7以上のCPU、またはハードウェアエンコーダー搭載のGPUを推奨します。

Q: システム構築の検証中に、利用途中でレンタル期間を延長できますか？
A: はい、次のお客様の予約が入っていない場合に限り、マイページからレンタル期間の延長手続きが可能です。PCとの相性問題の切り分けや、ソフトウェアの開発テストが長引いた際にも柔軟に対応できます。

Q: 医療現場や工場などの特殊な業務用途のシステムに組み込んで適していますか？
A: はい、SDKを利用した独自システムの構築に広く利用されており、医療用画像システム等での実績が多数あります。ただし、レンタル品を恒久的なシステムに組み込むことはできないため、あくまで導入前の技術検証やPoC（概念実証）用途としてご利用ください。

• AJA KONA 4...
  ハードウェアアップコンバート機能を備え、より高度な放送品質を求めるユーザー向け
• Blackmagic Design DeckLink Studio 4K
  アナログやHDMI入出力も備え、多様な旧型機材が混在するスタジオ環境に最適
• Blackmagic Design DeckLink 8K Pro
  最大8K解像度やマルチチャンネルの4K入出力が必要なハイエンド制作向け
• Blackmagic Design UltraStudio 4K Mini
  Thunderbolt 3接続で、ノートPCやMacBookを用いた機動性の高い現場向け
• Magewell Pro Capture SDI 4K Plus...
  FPGAでの映像処理に優れ、CPU負荷を最小限に抑えたい配信システム構築者向け

配信システムエンジニア (30代 男性) 圧倒的な低遅延。ただしPC相性には注意が必要 : 評価 ★★★★☆ 4.0

vMixを使用したeスポーツ配信のシステム検証用にレンタルしました。USBキャプチャで悩まされていた遅延が全くなくなり、複数カメラの同期が完璧に取れる点は流石のPCIe接続です。ただ、自作PCのマザーボードによってはPCIeのレーン割り当てが競合して認識しないことがあり、事前の仕様確認とスロットの差し替えテストが必須でした。

映像制作ディレクター (40代 男性) DaVinciでの色確認に必須だが、SDI専用の割り切りが必要 : 評価 ★★★★★ 5.0

カラーグレーディングのプロジェクトで、クライアント試写用にマスターモニターへ正確な信号を出すために使用しました。OSの色補正をバイパスして純粋な信号が出せるため、色の信頼性は抜群です。注意点として、HDMI端子がないため、一般的なPCモニターや民生用テレビに繋ぐには別途SDI-HDMIコンバーターを用意する必要がありました。

大学研究員 (20代 女性) SDKの使いやすさは随一。ファンの音は少し気になる : 評価 ★★★★☆ 4.5

独自のAI映像解析ソフトの開発にあたり、カメラからの非圧縮映像を取得するために導入しました。公式のDeckLink SDKはドキュメントが豊富で、C++での組み込みが非常にスムーズに進んだのが高評価です。ただ、ボード上の冷却ファンが常時回転しており、静かな研究室の卓上PCに組み込むと少し駆動音が気になりました。

必須アクセサリ

• BNCケーブル 5m...
  カメラやスイッチャーと本製品を接続するための高品質なSDIケーブル
• Blackmagic Design Mini Converter SDI to HDMI 6G...
  SDI出力を一般的なHDMIモニターやテレビで確認する際に必須の変換器

用途別のおすすめ

• DaVinci Resolve Studio...
  カラーグレーディングや高度な編集を行うための業界標準ソフトウェア
• Blackmagic Micro Converter BiDirectional SDI/HDMI 3G...
  HD環境において、HDMIカメラの入力をSDIに変換して取り込むための小型コンバーター

代替・類似製品

• Blackmagic Design UltraStudio 4K Mini
  PCIeスロットがないノートPCなどで同等の機能を使いたい場合のThunderbolt接続モデル
• Blackmagic Design DeckLink Studio 4K
  SDIだけでなく、HDMIやアナログオーディオの入出力も同時に必要とする環境向け

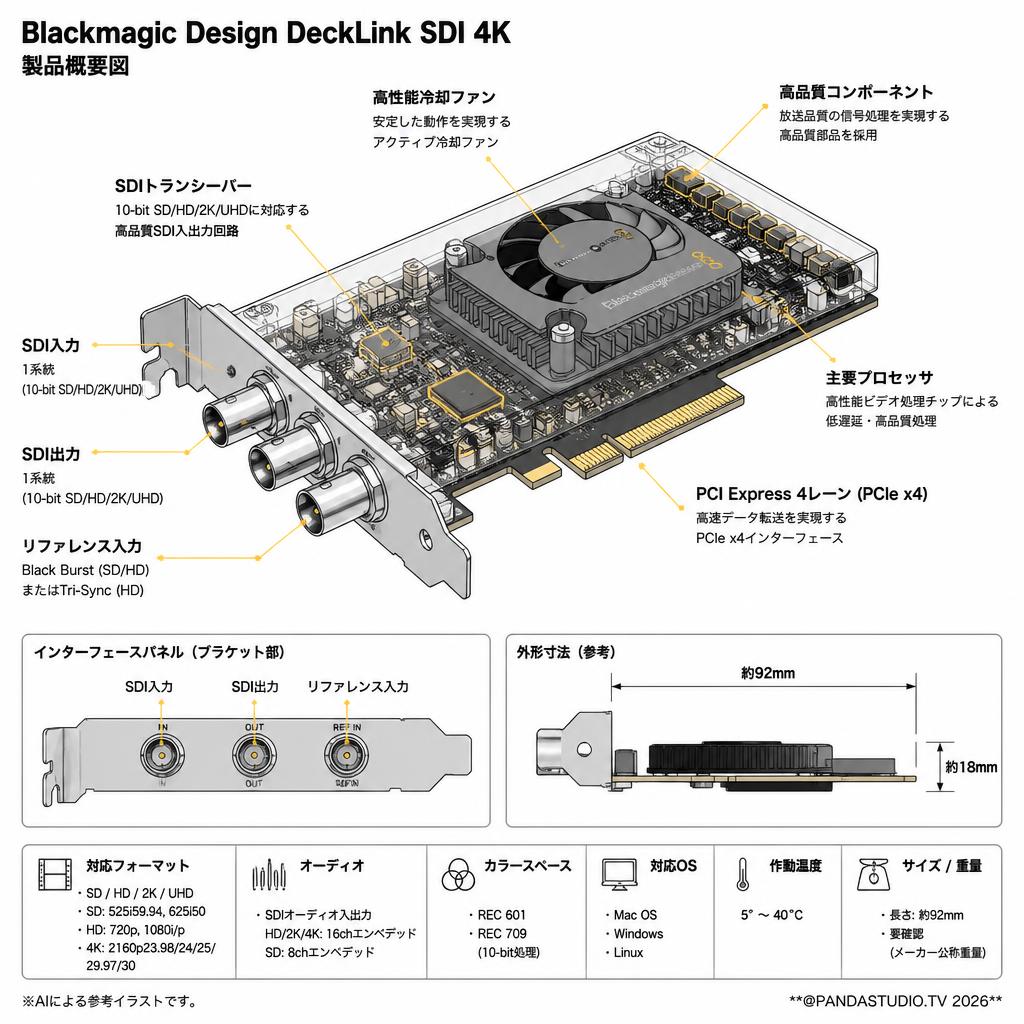

• 接続インターフェース: PCI Express 4レーン（PCIe x4）、Mac OS、Windows、Linux対応
• SDIビデオ入力: 1系統（10-bit SD/HD/2K/UHD切替可能）
• SDIビデオ出力: 1系統（10-bit SD/HD/2K/UHD切替可能）
• SDIオーディオ入力: 16チャンネルエンベデッド（HD/2K/4K）、8チャンネルエンベデッド（SD）
• SDIオーディオ出力: 16チャンネルエンベデッド（HD/2K/4K）、8チャンネルエンベデッド（SD）
• リファレンス入力: Black Burst（SD/HD）またはTri-Sync（HD）
• 対応SDビデオフォーマット: 525i59.94 NTSC、625i50 PAL
• 対応HDビデオフォーマット: 720p50/59.94/60、1080p23.98/24/25/29.97/30/50/59.94/60、1080i50/59.94/60
• 対応4Kビデオフォーマット: 2160p23.98/24/25/29.97/30
• 対応カラースペース: REC 601、REC 709
• サイズ / 重量: 約 92mm（長さ） / 要確認（メーカー公称重量）
• 作動温度: 5°〜40°C
