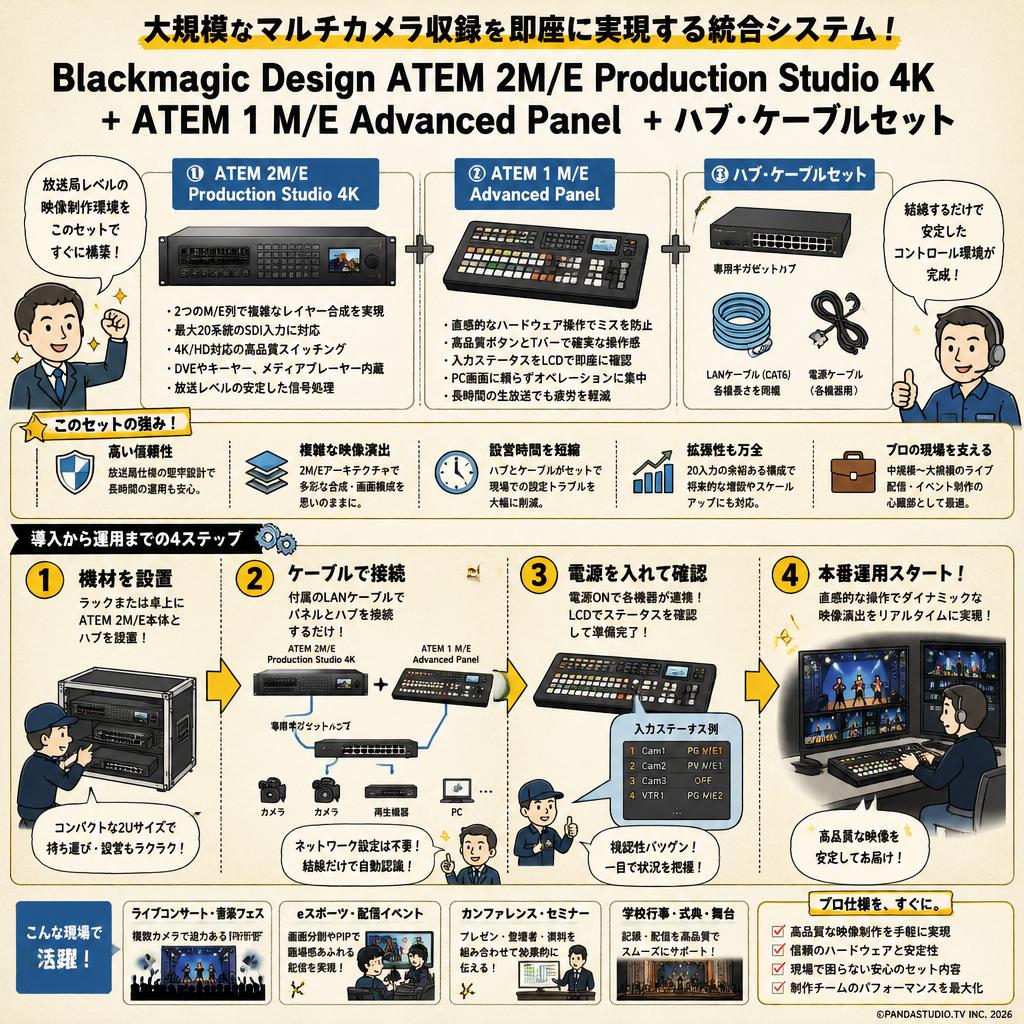

大規模なマルチカメラ収録を即座に実現する統合システム

「Blackmagic Design ATEM 2M/E Production Studio 4K + ATEM 1 M/E Advanced Panel + ハブ・ケーブルセット」は、放送局レベルの高度な映像切り替えと合成を、現場ですぐに構築できるように設計されたプロフェッショナル向けのライブプロダクションパッケージです。多数のカメラや再生機材が混在する大規模なイベントや音楽ライブにおいて、映像信号を遅延なく確実に取りまとめ、視聴者に高品質な映像体験を提供するための心臓部として機能します。単なるスイッチャー単体ではなく、操作を物理的にサポートする専用コントロールパネルと、それらを連携させるネットワーク機器が予めセットになっている点が最大の特徴です。

複雑な映像演出を可能にする2M/Eアーキテクチャの意義

本製品の核となるのが、2つのミックス/エフェクト（M/E）列を備えた内部処理構造です。これにより、単なるカメラの切り替えにとどまらず、「背景映像の上に複数のカメラ映像を重ね、さらにテロップを付加する」といった複雑なレイヤー構成を、メインの配信映像とは独立して裏側で準備することが可能になります。このアーキテクチャは、画面分割やピクチャー・イン・ピクチャーが連続する現代のeスポーツ配信やハイブリッド型カンファレンスにおいて、視聴者を飽きさせないダイナミックな画面展開を安全かつシームレスに実行するための強力な基盤となります。

直感的なハードウェア制御がもたらすオペレーションの確実性

映像制作の現場では、一瞬の操作ミスが放送事故に直結します。本システムに付属するATEM 1 M/E Advanced Panelは、PC上のソフトウェアUIによるマウス操作の限界を打破するために設計されました。高品質なボタンの押し心地、正確なトランジションを生み出すTバー、そして各入力のステータスを即座に視認できるLCDスクリーンの組み合わせにより、オペレーターは画面から目を離すことなく、指先の感覚だけで確実なスイッチングを行えます。この物理的なフィードバックこそが、長時間の過酷な生放送において疲労を軽減し、クリエイティビティに集中できる環境を提供します。

ネットワークとケーブルのセット化による現場セットアップの効率化

高度な放送機材を一時的なイベント会場に導入する際、最も障壁となるのが機器間のネットワーク設定と配線トラブルです。本パッケージは、スイッチャー本体とコントロールパネルを接続するための専用ハブとLANケーブルがセット化されており、現場での煩雑なIPアドレス設定や相性問題のリスクを排除しています。機材が到着して結線するだけで、メーカーが意図した最も安定した状態のコントロールネットワークが完成するため、設営時間が限られた仮設スタジオや、専任のネットワークエンジニアが不在の現場でも、本来の映像制作業務に即座に取り掛かることができます。

プロフェッショナルな映像制作における本システムの立ち位置

映像配信の需要が多様化する中、本製品は「妥協のない品質」と「機動力」の橋渡しをする存在として位置付けられています。SDIベースの堅牢な信号処理と最大20系統の入力という余裕のあるスペックは、将来的なカメラの増設や演出のスケールアップにも十分に対応可能です。ハイエンドな放送用サブシステムに匹敵する機能を、可搬性の高いラックスペースとデスクトップパネルに凝縮したこのパッケージは、中規模から大規模なライブプロダクションにおいて、制作チームが思い描くあらゆるビジュアルエフェクトを具現化するための最も信頼できるツールとなります。

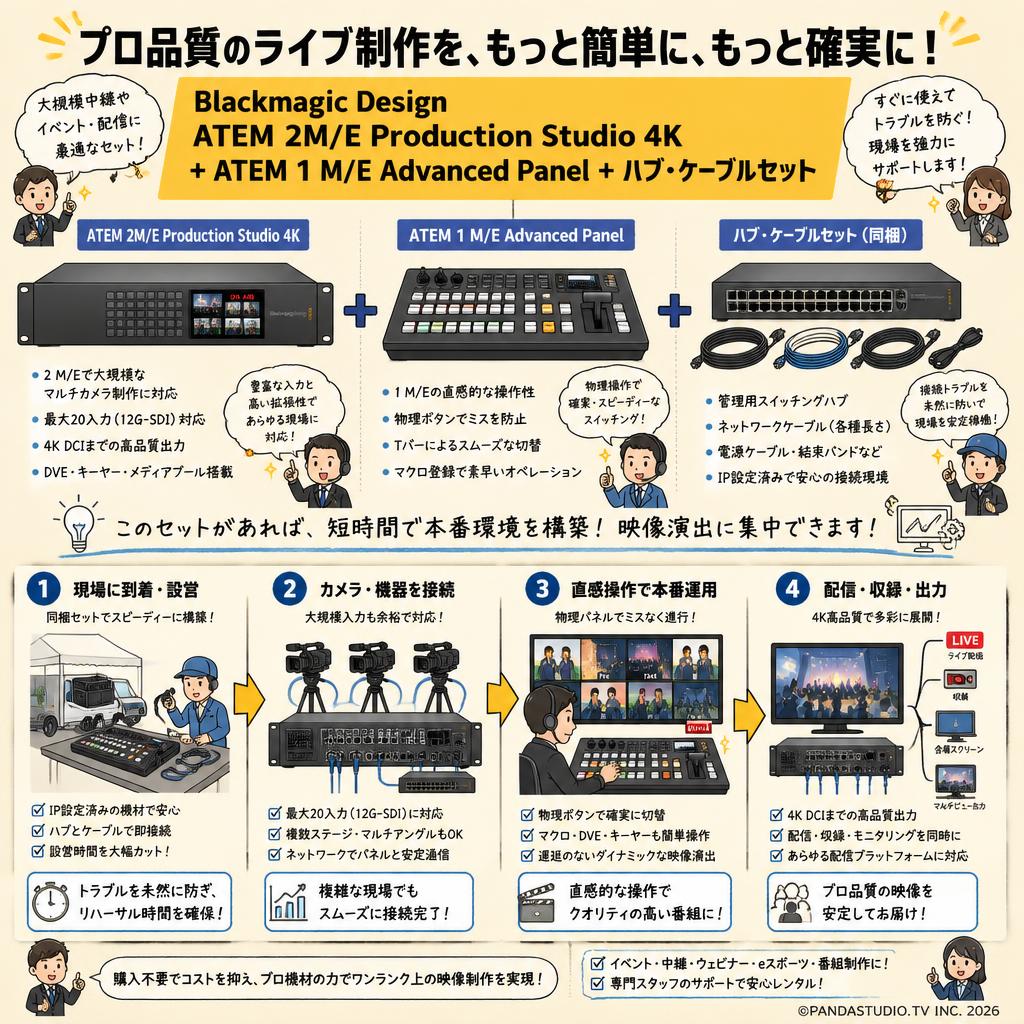

• ライブ配信専門のテクニカルディレクター

  大規模な音楽フェスや複数ステージの同時中継など、一時的に大量のカメラ入力が必要となるプロジェクトに最適です。本番環境と同じIP設定済みのスイッチャーとパネルのセットをレンタルすることで、自社機材の不足分を補いつつ、現場でのネットワーク構築やトラブルシューティングの時間を大幅に削減できます。

• 企業の社内イベント・ウェビナー運営担当者

  年に数回行われる全社総会やハイブリッド型カンファレンスで、プロ品質の映像を求める方に適しています。数百万円規模の機材購入や保守の壁をレンタルでクリアしつつ、物理ボタンによる直感的な操作パネルを使うことで、本番中のミスタッチを防ぎ、画面分割やテロップ出しを確実かつスムーズに進行できます。

• 映像制作会社のテクニカルエンジニア

  中規模のeスポーツ大会やマルチアングルでのスポーツ中継において、プレイヤー画面や実況カメラの複雑な合成を構築する担当者に最適です。ソフトウェア操作では追いつかない激しい画面展開も、レンタルしたハードウェアパネルのTバーやマクロボタンを活用することで、遅延のないダイナミックなスイッチングが実現します。

• 放送局・番組制作のサブディレクター

  屋外のロケ先や地方のホールに一時的な仮設スタジオ（サブ）を構築するプロジェクトに最適です。ハブとケーブルが同梱されたパッケージをレンタルすることで、「現場でパネルと本体が通信しない」という致命的な設営トラブルを未然に防ぎ、限られたリハーサル時間を映像演出の作り込みに集中させることができます。

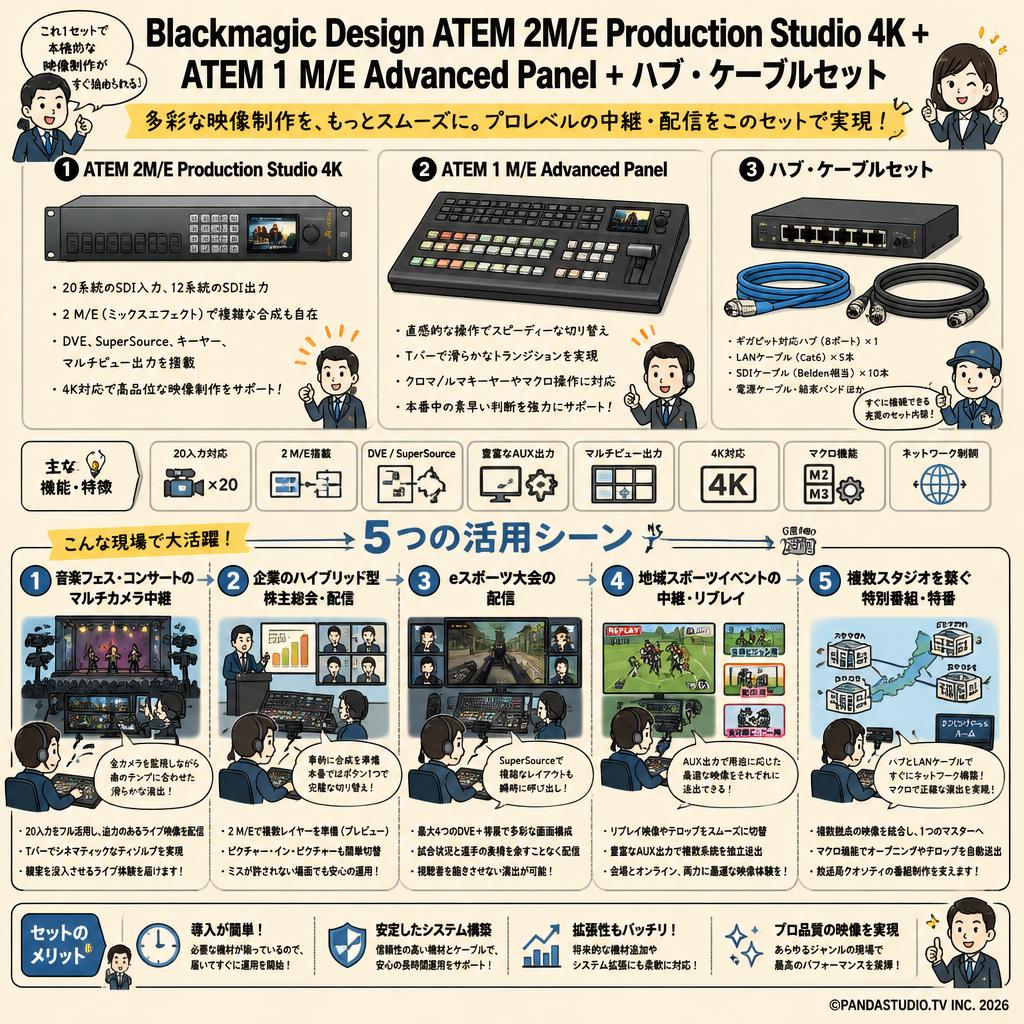

• 音楽フェスや大型コンサートのマルチカメラ中継を安定して行うためのシステム

  10台以上のカメラが配置される音楽ライブにおいて、20系統のSDI入力をフル活用するシーンです。マルチビュー出力で全カメラの画角を監視しながら、Advanced PanelのTバーを用いて曲のテンポに合わせた滑らかなディゾルブをかけることで、視聴者を没入させるシネマティックなライブ映像を配信できます。

• 複数拠点を繋ぐ企業のハイブリッド型株主総会で確実な進行を支える機材

  登壇者のスライド資料、会場カメラ、オンライン参加者の映像が入り乱れる厳粛なビジネスシーンです。2M/Eの機能を活かし、あらかじめ背景と登壇者カメラを合成したレイヤーを準備（プレビュー）しておくことで、ミスが許されない本番でも、ボタン一つで完璧なピクチャー・イン・ピクチャーへの切り替えが可能です。

• 画面分割やテロップ出しが頻発するeスポーツ大会の配信をスムーズに行うセット

  プレイヤーのゲーム画面、手元カメラ、実況解説者の映像を同時に表示するeスポーツ配信のシーンです。SuperSource機能を利用して最大4つのDVE（デジタルビデオエフェクト）と背景を組み合わせた複雑なレイアウトを瞬時に呼び出し、視聴者に試合の状況とプレイヤーの表情を余すことなく伝える画面構成を実現します。

• 地域の大型スポーツイベントでスローモーションやリプレイを交えた中継を行う構成

  マラソンや球技大会など、外部のリプレイシステムやテロップ用PCを多数接続する現場です。豊富なAUX出力を活用して、会場内の大型ビジョン用、配信用、実況席のモニター用と、それぞれ異なる映像を独立して送出することで、現場の観客とオンライン視聴者の両方に最適化された映像体験を提供できます。

• 複数スタジオからの映像を統合する特別番組の仮設サブコントロールルーム用機材

  選挙特番や長時間のチャリティー番組など、複数拠点の映像を一つのマスターにまとめるシーンです。付属のハブとLANケーブルで即座にコントロールネットワークを構築し、マクロ機能に登録したオープニング映像やテロップアニメーションを正確なタイミングで送出することで、放送局クオリティの番組制作を支えます。

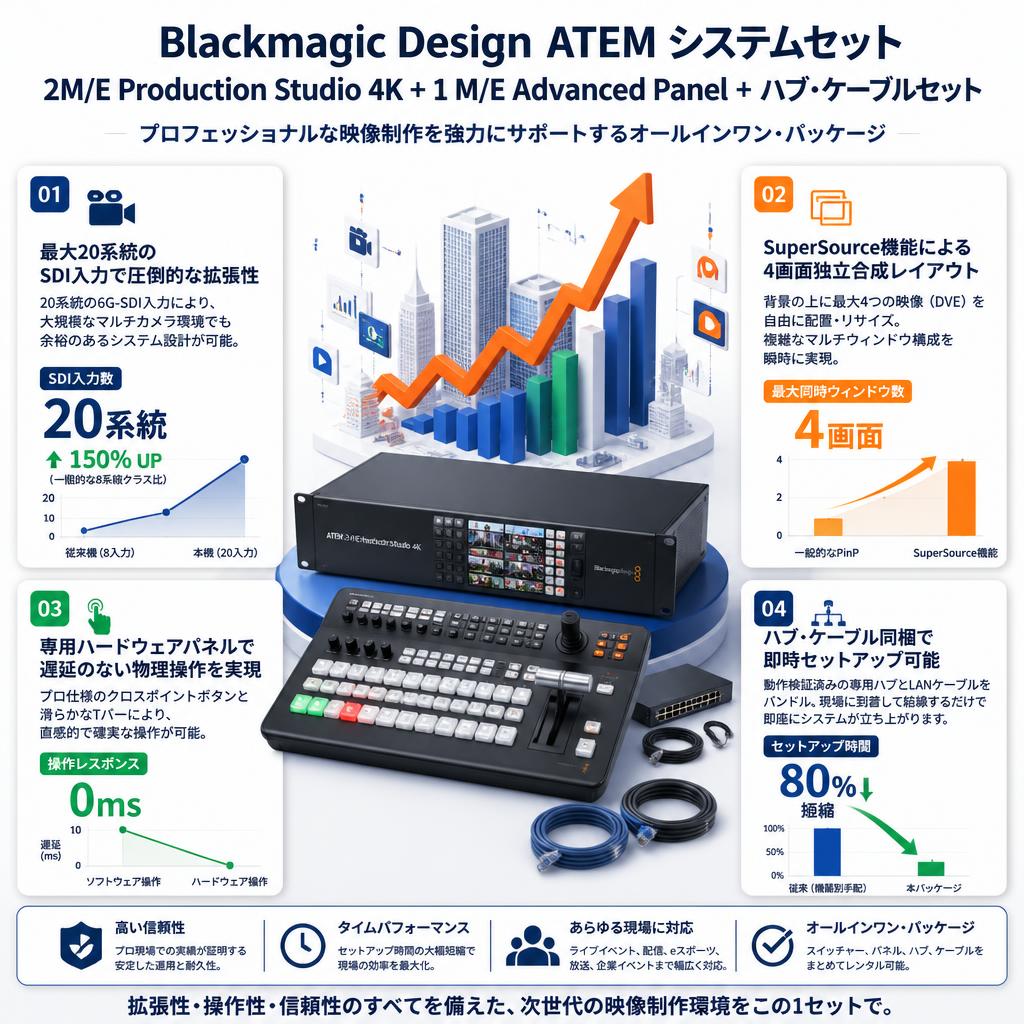

• 最大20系統のSDI入力による圧倒的な拡張性とシステム構築力

  Roland V-160HDなどの8系統入力クラスのスイッチャーと比較し、本機は20系統の6G-SDI入力を備えています。これにより、カメラだけでなく、複数のメディアプレイヤー、テロップ用PC、リプレイサーバーなどを差し替えることなく同時に接続可能です。入力数の制限による現場でのケーブルの繋ぎ変えリスクを排除し、大規模なマルチカメラ環境でも余裕を持ったシステム設計が可能です。

• SuperSource機能による高度な4画面独立合成レイアウト

  一般的なスイッチャーのピクチャー・イン・ピクチャー（PinP）機能とは異なり、本機は独立した「SuperSource」機能を搭載しています。背景映像の上に最大4つの映像（DVE）を自由に配置・リサイズでき、それ全体を1つのカメラ入力のように扱えます。これにより、eスポーツやニュース番組で多用される複雑なマルチウィンドウ構成を、M/E列のキーヤーを消費せずに瞬時に構築・送出できます。

• 遅延のない物理操作を実現する専用ハードウェアパネルの優位性

  PC上のソフトウェアコントロールパネル単体での運用と比較し、付属のATEM 1 M/E Advanced Panelを使用することで操作の確実性が飛躍的に向上します。ストロークの深いプロ仕様のクロスポイントボタンと、滑らかなトランジションを生み出す削り出しのTバーにより、オペレーターは画面のマルチビューから目を離すことなく、指先の感覚だけで複雑なマクロの実行や映像の切り替えを行えます。

• ハブとケーブル同梱でIP設定の手間を省くレンタル特化パッケージ

  ネットワーク制御型スイッチャー最大の課題である「本体とパネル間のIPアドレス設定や通信トラブル」を解決するため、動作検証済みの専用ハブとLANケーブルがバンドルされています。追加のネットワーク機器を購入・手配する必要がなく、現場に到着して結線するだけで即座にシステムが立ち上がるため、機材のセットアップ時間が限られた短期レンタルの現場において極めて高い信頼性とタイムパフォーマスを発揮します。

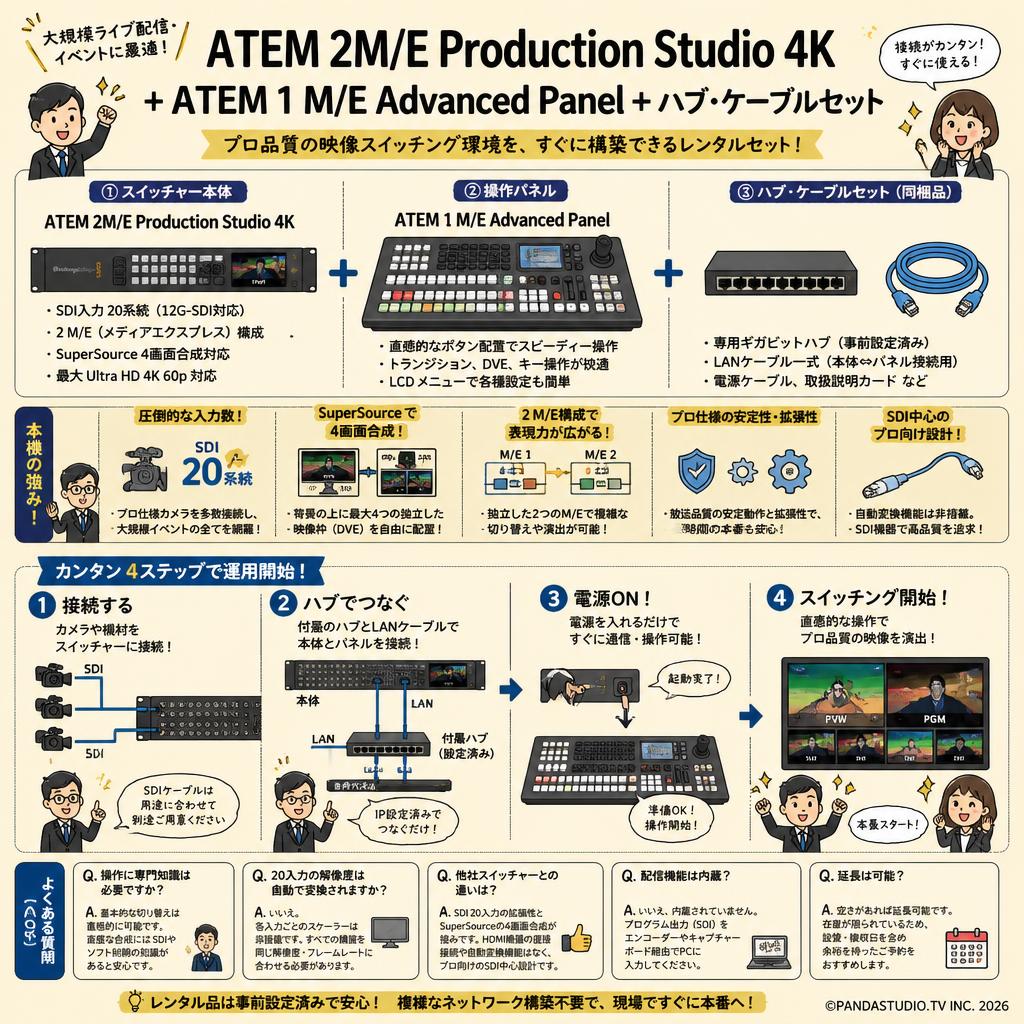

Q: 操作には専門的な映像技術の知識が必要ですか？
A: 基本的な映像の切り替えは直感的に行えますが、初回セットアップ時や高度な合成機能を活用するには、SDI信号の仕様やソフトウェアコントロールの基本的な知識があることが望ましいです。

Q: レンタルセットにはどのようなケーブルが含まれていますか？
A: スイッチャー本体とコントロールパネルを接続するための専用ネットワークハブと、必要なLANケーブル一式が含まれています。映像入力用のSDIケーブル等は用途に合わせて別途ご用意ください。

Q: 20入力すべてに異なる解像度の映像を入力しても自動で変換されますか？
A: いいえ。本機には各入力ごとのスケーラー（フォーマット変換機能）は内蔵されていません。接続するすべての機器の映像出力解像度とフレームレートを、スイッチャーのシステム設定と完全に一致させる必要があります。

Q: Roland V-160HDなどの他社製スイッチャーと比較してどのようなメリットがありますか？
A: 圧倒的な入力数（SDI 20系統）と、複雑な4画面合成が可能なSuperSource機能が強みです。HDMI機器の直接接続や自動変換機能は持たないため、プロ仕様のSDIカメラを中心とした大規模システム構築に向いています。

Q: 操作パネル（Advanced Panel）と本体の接続設定は事前に済んでいますか？
A: はい。レンタル品は付属のハブとLANケーブルで接続するだけで、本体とパネルが通信できるようにIPアドレス等のネットワーク設定が事前に行われています。現場での複雑なネットワーク構築は不要です。

Q: ピクチャー・イン・ピクチャー（PinP）は同時にいくつまで画面に表示できますか？
A: 各M/E列に搭載されたアップストリームキーヤーを利用したPinPに加え、SuperSource機能を活用することで、背景の上に最大4つの独立した映像枠（DVE）を同時に表示・レイアウトすることが可能です。

Q: 配信用のエンコーダー機能は本機に内蔵されていますか？
A: いいえ、本機単体ではYouTube等への直接ライブ配信はできません。配信を行う場合は、プログラム出力（SDI）を専用ハードウェアエンコーダーやキャプチャーボード経由でPCに入力する必要があります。

Q: 利用途中でレンタル期間を延長することは可能ですか？
A: はい、次のご予約が入っていない場合に限り延長手続きが可能です。ただし、大規模システムのため在庫が限られていますので、事前の設営・撤収日を含め余裕を持った期間でのご予約をおすすめします。

• Roland V-160HD...
  SDI/HDMI混在入力と全入力スケーラー内蔵で、多様な機器を繋ぐ小〜中規模のハイブリッドイベント運営者に好まれます。
• Panasonic AV-UHS500...
  12G-SDI対応でネイティブ4K制作に強く、より高い安定性と放送局品質のサブシステムを求めるプロフェッショナル向けです。
• ATEM Television Studio Pro 4K...
  スイッチャー本体と操作パネルが一体型となっており、省スペースでの設営と運用を重視するワンマンオペレーターに最適です。
• TriCaster TC1...
  NDIネットワーク入力対応と強力なメディアプレイヤーを内蔵し、IPベースのワークフローを構築する配信スタジオ向けです。
• Roland V-600UHD...
  全入力に4Kスケーラーを搭載しており、解像度が混在する企業の大型プレゼンテーションやLEDウォール出し用途で選ばれます。

配信技術ディレクター (30代 男性) / 豊富な入力数とSuperSourceが圧倒的 : 評価 ★★★★☆ 4.0

YouTubeの機材レビューで見て導入しました。20系統のSDI入力があるため、大規模な音楽フェスでもカメラの増減に余裕で対応できます。特にSuperSource機能による4画面合成は、eスポーツ配信のレイアウト構築に必須レベルで重宝しています。ただ、各入力にスケーラーがないため、事前に全カメラのフォーマットを厳密に統一する手間がかかる点は注意が必要です。

映像制作会社エンジニア (40代 男性) / ハードウェアパネルの操作性は抜群 : 評価 ★★★☆☆ 3.5

現場でのレンタル利用です。PCのソフトウェア単体ではミスタッチが怖かったのですが、Advanced Panelの物理ボタンとTバーがあることで、目視せずに確実なトランジション操作ができました。ハブ同梱ですぐ繋がるのも助かります。一方で、本体が2Uサイズでパネルも約6kgあるため、搬入出の負担は大きく、事前の動線確認と頑丈なラックケースの準備は必須だと感じました。

イベント運営担当 (30代 女性) / ケーブルセットのおかげで設営がスムーズ : 評価 ★★★★☆ 4.5

企業の全社総会用にレンタル（ブログ記事参考）。ネットワークの専門知識がないため、スイッチャーとパネルのIP設定に不安がありましたが、付属のハブとLANケーブルを繋ぐだけで一発で認識し、すぐにリハーサルに入れました。動作は極めて安定しており本番もノントラブルでしたが、YouTubeへの配信には別途エンコーダーが必要なことを後から知り、慌てて追加手配しました。

必須アクセサリ

• BNCケーブル 50m...
  広大な会場において、カメラからスイッチャー本体へSDI信号を長距離伝送するために必須です。
• Blackmagic Web Presenter HD...
  本システムにはエンコーダーが内蔵されていないため、YouTube等へ直接ライブ配信を行う場合に併用します。

用途別のおすすめ

• Blackmagic HyperDeck Studio HD Mini...
  プログラムアウトの高画質録画や、本番中のVTR出し（メディア再生）用としてシステムに追加します。
• SmartView 4K...
  20系統のマルチビューやプログラム映像を、色鮮やかな大画面で正確にモニタリングするためのラックマウントモニターです。

代替・類似製品

• ATEM Television Studio Pro 4K...
  よりコンパクトな一体型スイッチャーを求める現場や、入力数が8系統で収まる小規模な配信現場向けです。
• Roland V-160HD...
  入力ごとのフォーマット変換（スケーラー）や、PCからのHDMI機器の直接接続が必要なハイブリッドイベント環境向けです。

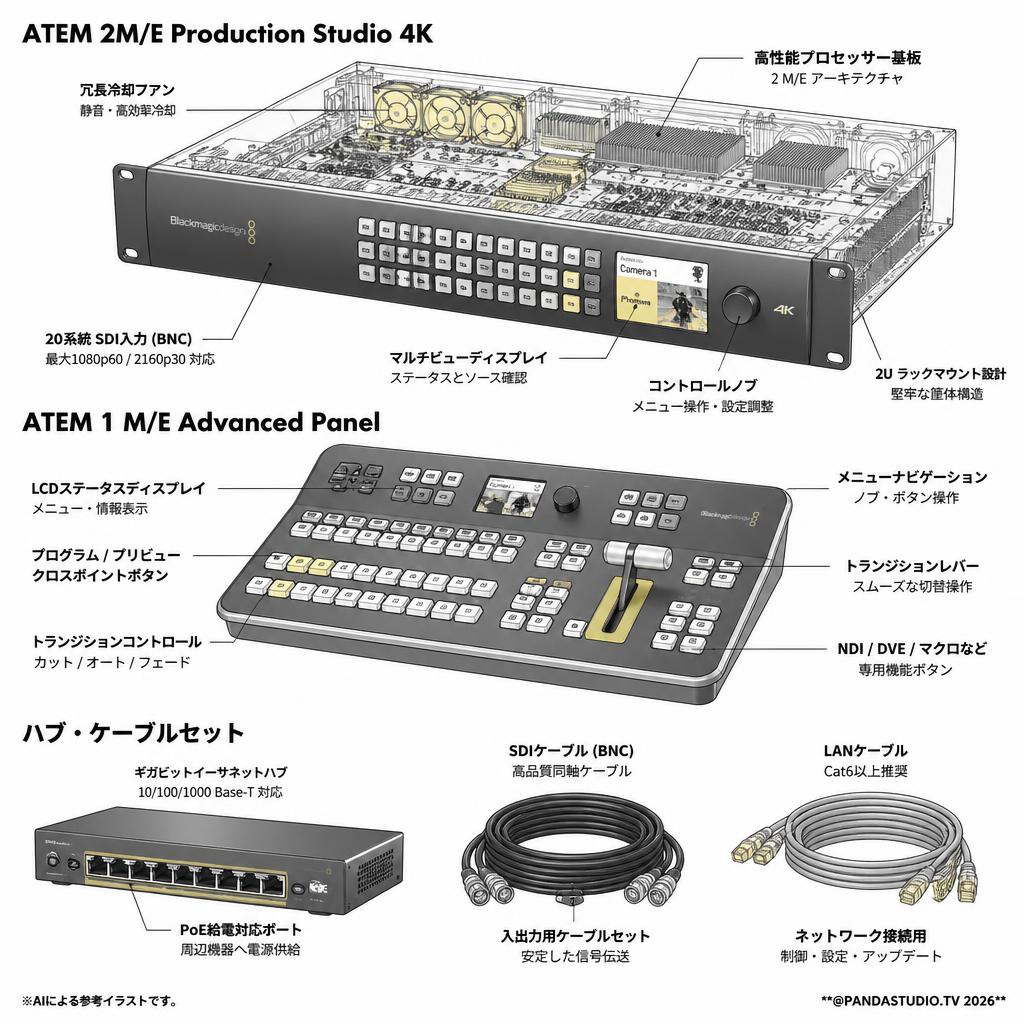

• イメージセンサー: 非搭載（スイッチャー製品のため該当せず）
• レンズ: 非搭載（スイッチャー製品のため該当せず）
• ビデオ解像度とフレームレート (対応フォーマット): 最大2160p30、1080p60まで対応
• 写真解像度: 非搭載（静止画キャプチャ機能なし / メディアプール用の読み込みのみ）
• 防水性能: なし (屋内・ラックマウント運用前提)
• バッテリー (容量・駆動時間・充電時間): 非搭載（AC 100-240V電源駆動）
• ストレージ: 非搭載（録画機能なし / メディアプール用内蔵メモリのみ）
• 接続性 (Connectivity): SDIビデオ入力×20、SDIビデオ出力×13、10/100/1000 BaseT イーサネット
• サイズと重量: 本体(2Uラックサイズ・約4.8kg) / パネル(幅430mm×奥行389mm・約5.74kg)
• 動作温度範囲: 5°C 〜 40°C
