プロフェッショナルな現場で求められる高度なモニタリング環境とは？

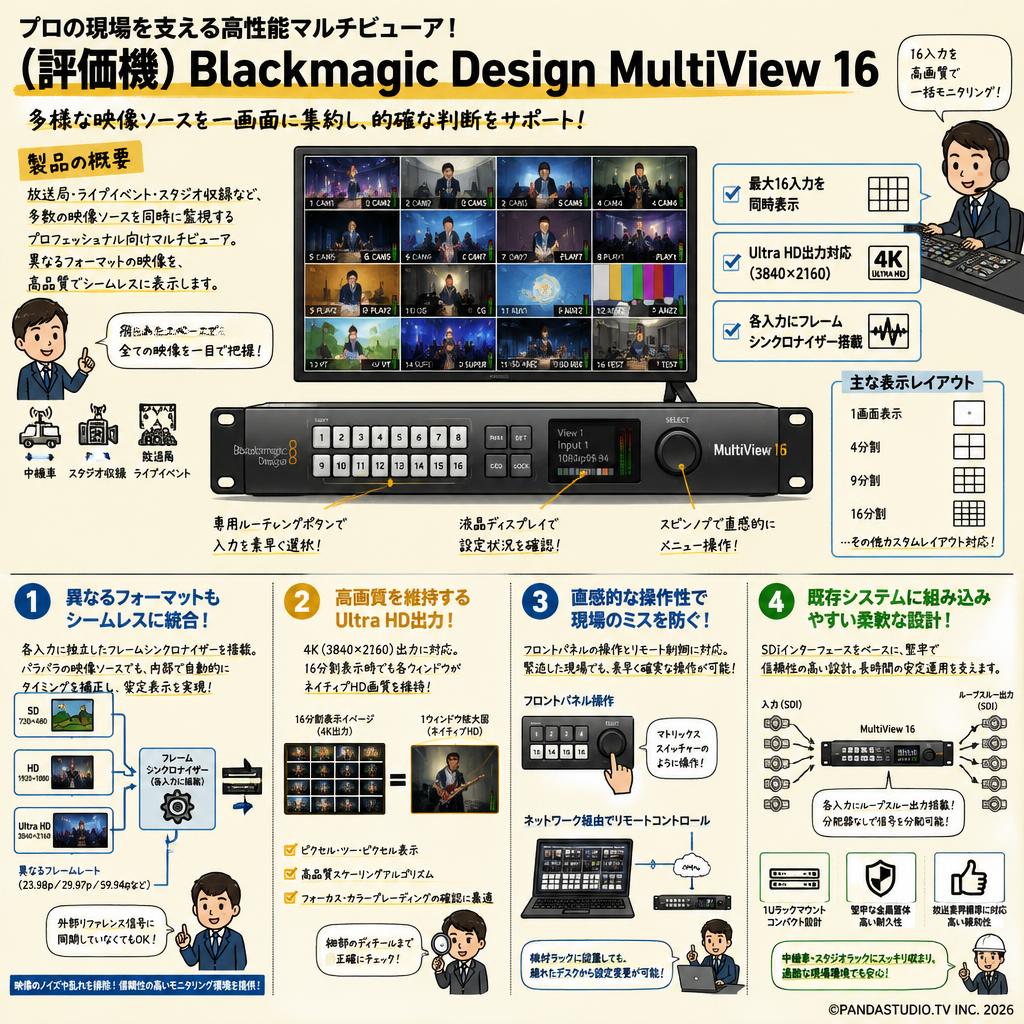

「（評価機）Blackmagic Design MultiView 16」は、放送局や大規模なライブイベント、スタジオ収録など、多数の映像ソースを同時に監視する必要があるプロフェッショナルな現場向けに設計された高性能マルチビューアです。複数のカメラや再生機器から送られてくる異なるフォーマットの映像を、一つの高解像度ディスプレイに集約して表示する役割を担います。これにより、限られたスペースのコントロールルームや中継車内でも、ディレクターや技術スタッフが全ての映像ソースを一覧で把握し、瞬時に的確な判断を下すことが可能になります。

なぜ異なるフォーマットの映像を同時に扱うことができるのか？

映像制作の現場では、カメラの機種や出力設定の違いにより、SD、HD、Ultra HDなど様々な解像度やフレームレートの映像が混在することが少なくありません。本製品の最大の強みは、各入力系統に独立したフレームシンクロナイザーを搭載している点にあります。このアーキテクチャにより、外部のリファレンス信号に同期していないバラバラの映像ソースであっても、内部で自動的にタイミングが補正され、一つの画面上にノイズや乱れなくシームレスに表示されます。複雑なシステム構築を簡略化し、安定したモニタリング体験を提供します。

大画面でのモニタリング品質を左右する映像処理技術の秘密

複数の映像を分割表示する際、従来のマルチビューアでは画質の劣化が課題となることがありました。本機は、Ultra HD（3840×2160）出力に対応しており、16分割表示時でも各ウィンドウがネイティブのHD画質を維持したままモニタリングできるという特長を持っています。このピクセル・ツー・ピクセルでの表示能力は、カメラのフォーカス確認や微細なカラーグレーディングのチェックにおいて極めて重要です。高品質なスケーリングアルゴリズムにより、映像のディテールを損なうことなく、制作者の意図を正確に確認できる環境を実現しています。

直感的な操作性がもたらす現場でのメリットとは？

機材の操作が複雑であればあるほど、緊迫したライブ中継などの現場では致命的なミスにつながるリスクが高まります。本製品のフロントパネルには、専用のルーティングボタンとスピンノブ、そして設定状況を視覚的に確認できる液晶ディスプレイが配置されており、マトリックススイッチャーを操作するような直感的な感覚で表示レイアウトや入力ソースの切り替えを行えます。また、ネットワーク経由でのリモートコントロールにも対応しているため、機材ラックに設置した状態でも、離れたデスクからPCソフトウェアを用いて柔軟に設定を変更することが可能です。

既存のシステムに組み込みやすい柔軟な設計思想

放送業界の標準規格であるSDIインターフェースをベースに設計されている本製品は、既存のインフラに容易に統合できる高い親和性を持っています。各入力にはループスルー出力が備わっており、スイッチャーやレコーダーなど他の機器へ信号を分配する際にも追加の分配器を必要としません。堅牢な金属製の1Uラックマウントサイズの筐体は、中継車やスタジオのラックに無駄なく収まり、過酷な使用環境にも耐えうる信頼性を確保しています。プロの要求に応える堅実な設計が、長時間の安定稼働を支えています。

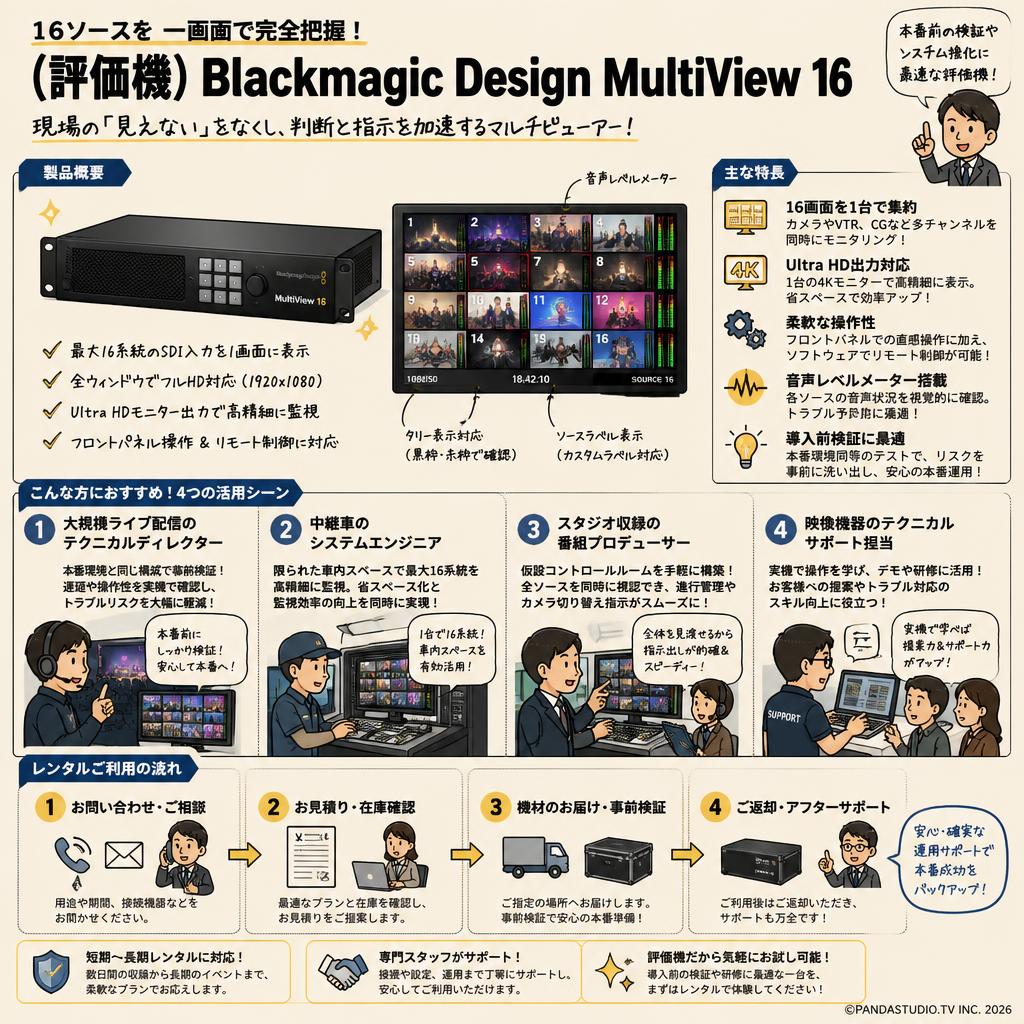

• 大規模ライブ配信のテクニカルディレクター

  中規模から大規模な音楽ライブやeスポーツ大会の配信業務を担当する技術責任者。本番環境と同じ機材構成を事前にテストするための「導入前検証」としてのレンタルに最適です。多チャンネルの非同期ソースを一つの画面にまとめる際の遅延や操作性を実機で確認でき、本番でのトラブルリスクを大幅に軽減できます。

• 中継車のシステムエンジニア

  スポーツ中継や屋外イベントで稼働する中継車の映像システムを設計・運用するエンジニア。「スポット的な大型案件」での機材増強としてのレンタルに適合します。限られた車内スペースで、最大16系統のカメラ映像を1台のUltra HDモニターに集約して高精細に確認できるため、機材の省スペース化と監視効率の向上を同時に実現します。

• スタジオ収録の番組プロデューサー

  複数のスタジオカメラやVTR素材を使用するバラエティ番組や情報番組の制作プロデューサー。「数日間のスタジオ収録」における仮設コントロールルーム構築のためのレンタルに向いています。ディレクター陣が全ソースを同時に視認できる環境を手軽に構築でき、収録中のカメラ切り替えの指示出しや進行管理がスムーズになります。

• 映像機器のテクニカルサポート担当

  放送局や制作会社に対して機材の提案やトラブルシューティングを行う技術サポートスタッフ。「社内研修やデモンストレーション」のための短期レンタルにマッチします。実際のSDI信号を入力してフロントパネルでのルーティング操作やリモートソフトウェアの挙動を学ぶことで、顧客への的確なアドバイスやシステム提案が可能になります。

• eスポーツ大会の配信で複数プレイヤーの画面を統合監視するのに最適なシステム

  10名以上のプレイヤーが参加するeスポーツ大会のオフライン会場において、各PCからの映像出力をコンバーター経由でSDIに変換し、本機に入力します。非同期のPC映像でも各入力のフレームシンクロナイザーにより安定して同期され、1台の大型4Kモニターで16画面を遅延なく監視可能。スイッチングミスのないスムーズな配信映像を視聴者に届けることができます。

• 音楽フェスの中継で多数のステージカメラを一覧表示するのにおすすめの構成

  野外音楽フェスの特設テント内コントロールルームにて、メインステージとサブステージに配置された計15台のカメラ映像をモニタリングするシーン。フロントパネルのスピンノブを使って、ディレクターが注視したい特定のカメラ映像を瞬時にフルスクリーン表示に切り替える操作を行います。的確なカメラスイッチングにより、臨場感あふれるライブ映像の収録が実現します。

• 監視カメラシステムの統合テスト環境を構築するのに役立つソリューション

  商業施設や大規模工場のセキュリティシステム更新プロジェクトにおいて、複数の異なる解像度（SD、HD）の監視カメラ映像が混在する環境をシミュレーションします。本機のマルチレート対応SDI入力を活用し、古いカメラと新しいカメラの映像を同時に1画面にレイアウトして表示テストを実施。クライアントへのシステム移行の安全性を証明するレポート作成に貢献します。

• マルチアングル収録のスタジオ番組でディレクターの指示出しを円滑にする機材

  情報番組のスタジオ収録で、出演者の寄り引き、俯瞰、VTR素材など多岐にわたる映像ソースを扱う環境。イーサネット経由で接続したMacから「MultiView Setup」ソフトウェアを使用し、番組の進行に合わせて2×2、3×3、4×4とレイアウトを動的に変更します。ディレクターが常に最適な画面分割で状況を把握でき、カメラマンへの的確なキュー出しが可能になります。

• 医療カンファレンスでの複数手術室の映像共有を安定させるための一台

  複数の手術室で行われている術式を、別室のカンファレンスルームで専門医たちが同時にモニタリングする学術会議のシーン。各手術室から送られてくる1080iや1080pといった異なるフォーマットのHD-SDI信号を本機で一括処理し、Ultra HD出力で大型プロジェクターに投影。細部の術創まで鮮明に確認できるため、有意義なディスカッションと録画記録が残せます。

各入力に独立したフレームシンクロナイザーを搭載

安価なマルチビューアや一部の競合機種（Decimator Design MD-QUADなど）では、入力ソースのフォーマットや同期信号を統一する必要がありますが、本機は16系統すべての入力に完全なフレームシンクロナイザーを内蔵しています。SD、HD、Ultra HDの異なるフォーマットや非同期の信号を混在して接続しても、映像の乱れやブラックアウトを起こすことなく、安定したマルチビュー出力を実現します。

Ultra HD対応による高精細なモニタリング品質

一般的なHD出力のマルチビューアでは、16分割表示時に各ウィンドウの解像度が極端に低下し、ピント確認が困難になります。本機はUltra HD（3840×2160）での出力に対応しているため、16分割時でも各画面が1920×1080のフルHD解像度を維持します。これにより、Roland V-1200HDなどの内蔵マルチビューアと比較しても、圧倒的にクリアでディテールを損なわないプロフェッショナルな映像確認が可能です。

直感的なフロントパネル操作と柔軟なリモート制御

AJA Kumoシリーズのようなルーター製品と同様に、フロントパネルに専用のボタンとスピンノブ、LCDスクリーンを備えており、PCなしでも現場で即座にルーティングやレイアウト変更が可能です。さらに、Ethernet経由で無償のMac/Windows用ソフトウェアを使用すれば、離れた場所からでも視覚的に設定を変更でき、ワンマンオペレーションから大規模チームまで柔軟な運用体制に対応します。

評価機としてのレンタルで導入前の不安を完全に払拭

本製品は「評価機」として、実際のシステム導入前に現場のインフラとの相性や操作感をテストするために最適化されたレンタルパッケージです。購入すれば数十万円規模の投資となるプロ用機材を、短期間のリーズナブルなコストで検証可能。電源ケーブルや基本的な操作マニュアルが同梱されており、届いたその日から既存のSDI環境に組み込んで、遅延の程度やスケーリングの画質を実データで確認できます。

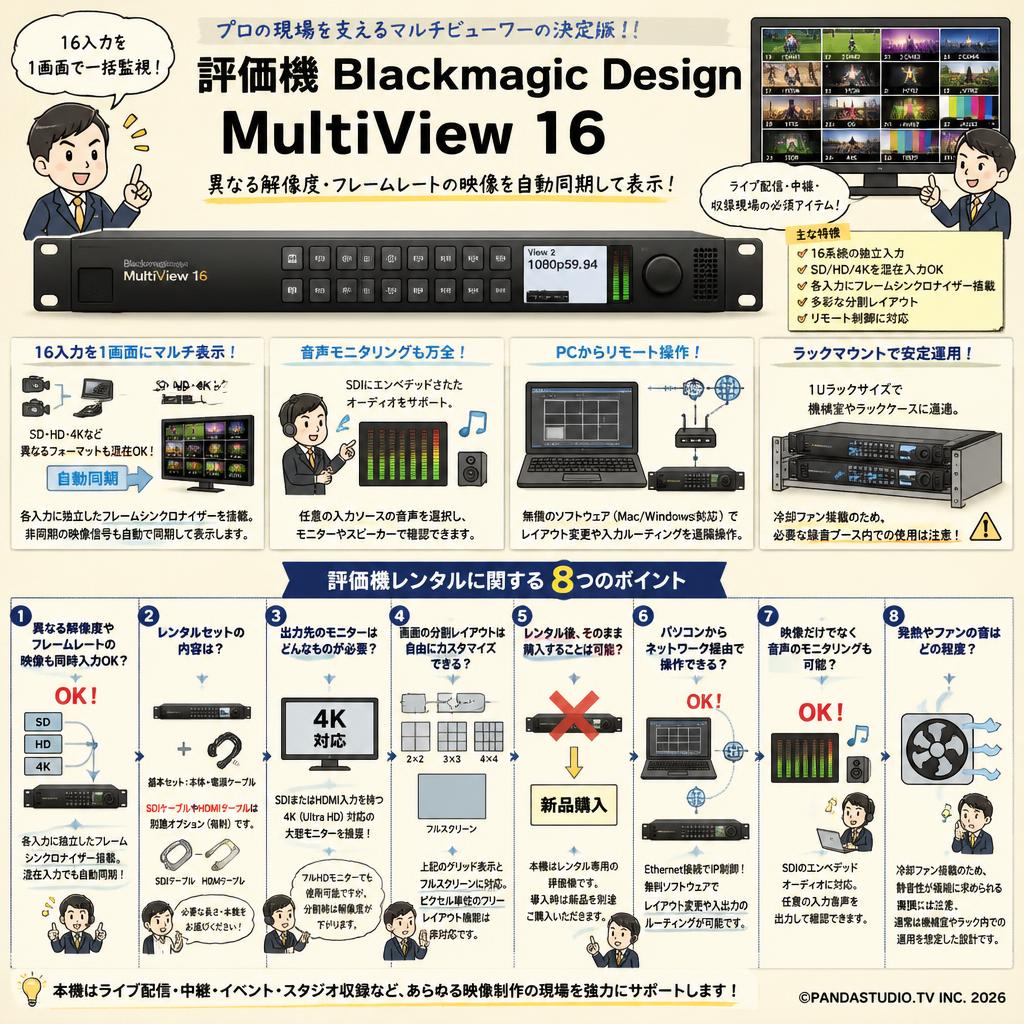

Q: 異なる解像度やフレームレートの映像を同時に入力できますか？
A: はい、可能です。各入力端子に独立したフレームシンクロナイザーが搭載されているため、SD、HD、Ultra HDの異なるフォーマットや非同期の映像信号を混在して入力しても、自動的に同期されて1つの画面に表示されます。

Q: レンタルセットには接続用のSDIケーブルは含まれていますか？
A: 基本的なレンタルセットには本体と電源ケーブルが含まれますが、SDIケーブルやモニター接続用のHDMIケーブルはお客様のシステム構成に合わせて必要な長さや本数が異なるため、別途オプションで追加レンタルをお願いしております。

Q: 出力先のモニターはどのようなものを用意すればよいですか？
A: 本機の性能を最大限に活かすためには、Ultra HD（4K）解像度に対応し、SDIまたはHDMI入力を持つ大型モニターの用意を推奨します。フルHDモニターでも使用可能ですが、分割時の各画面の解像度は下がります。

Q: 画面の分割レイアウトは自由にカスタマイズできますか？
A: 2×2、3×3、4×4のグリッド表示のほか、1つの画面を大きく表示するフルスクリーンモードに対応しています。ウィンドウのサイズや位置をピクセル単位で自由に配置するフリーレイアウト機能には対応していません。

Q: 評価機としてレンタルした後、そのまま購入することは可能ですか？
A: 本機はあくまでレンタル専用の評価機材としての提供となります。レンタル期間中に性能にご満足いただき導入を決定された場合は、別途新品の製品を販売代理店等からご購入いただく形となります。

Q: パソコンからネットワーク経由で操作することはできますか？
A: はい、本体のEthernetポートをネットワークに接続し、無償のBlackmagic MultiView Setupソフトウェア（Mac/Windows対応）を使用することで、IP経由でのレイアウト変更や入力ルーティングのリモート制御が可能です。

Q: 映像だけでなく、音声のモニタリングも可能ですか？
A: はい、SDI入力にエンベデッドされたオーディオをサポートしています。フロントパネルやソフトウェアから任意の入力ソースを選択し、その音声を出力信号にルーティングしてモニターやスピーカーで確認することができます。

Q: 稼働中の発熱やファンの音はどの程度ですか？
A: 1Uラックマウントサイズの筐体内に冷却ファンを搭載しているため、静音性が極端に求められる録音スタジオのブース内などでの使用には注意が必要です。通常は機械室やラックケース内に設置して運用することを想定した設計です。

• Blackmagic Design MultiView 4...
  4系統入力に特化した小型モデルで、小規模な配信や限られたスペースでの運用を求めるユーザー向け
• Decimator Design MD-QUAD...
  非常にコンパクトで安価な4分割ビューア。解像度変換機能が強力で、簡易的な現場確認を行いたい層に最適
• AJA KUMO 1616-12G...
  マルチビューアではなく純粋なルーターだが、12G-SDIのルーティングに特化しており、信号分配を主目的とするエンジニア向け
• Roland V-1200HD...
  マルチビューアを内蔵した大型スイッチャー。映像の切り替えと監視を1台のコンソールで完結させたいディレクターに適合
• Blackmagic Design ATEM Television Studio Pro 4K...
  マルチビュー出力を備えたスイッチャー。小〜中規模のライブ配信で、スイッチング機能も同時に必要な制作チーム向け

放送技術エンジニア (40代 男性) 安定した同期性能。ただし排熱には配慮が必要 : 評価 ★★★★☆ 4.0

業界誌の機材レビュー記事より。バラバラのフレームレートのカメラ映像を16系統入力しても、フレームシンクロナイザーのおかげで一切の乱れなく4Kモニターに表示される安定感は流石です。ただ、1Uの薄型筐体に機能を詰め込んでいるため、長時間の稼働では本体がかなり熱を持ちます。ラックマウント時は上下に隙間を空けるなど、排熱への配慮が必須だと感じました。

ライブ配信ディレクター (30代 女性) 4K出力での確認が快適。フリーレイアウト非対応は惜しい : 評価 ★★★★☆ 4.5

YouTubeの機材検証動画より。16分割表示でも各画面がフルHD画質を保てるため、出演者の細かな表情やピントのズレまでディレクター席からしっかり確認できるのが最大のメリットです。操作もフロントパネルのノブで直感的に行えます。一方で、画面サイズを任意に変更するピクチャー・イン・ピクチャーのような自由なレイアウト構築はできないため、用途はグリッド表示に限られます。

システムインテグレーター (50代 男性) 既存システムへの組み込みが容易。ファンの音が少し気になる : 評価 ★★★☆☆ 3.5

海外のプロ向け映像フォーラムより。各入力端子にループスルー出力が付いているため、既存のルーターやスイッチャーの間に挟み込む形で簡単にシステムへ追加できる設計が素晴らしいです。ネットワーク経由の設定も安定しています。ただ、冷却ファンの回転音が静かな室内ではやや目立つため、コントロールルームとスタジオが同室の小規模な現場では設置場所に工夫がいります。

必須アクセサリ

• BNCケーブル 10m...
  カメラやスイッチャーから本機へSDI信号を入力するための標準的な伝送ケーブル
• BNCケーブル 3m...
  ラック内での機器間接続やループスルー出力の配線に便利な短めのSDIケーブル

用途別のおすすめ

• Blackmagic Design SmartView 4K...
  本機からのUltra HD出力を高精細に表示するためのラックマウント対応プロ用モニター
• Blackmagic Design Teranex Mini SDI to HDMI 12G...
  本機のSDI出力を民生用の大型4KテレビやHDMIモニターに接続して確認したい場合に変換用として使用

代替・類似製品

• Blackmagic Design MultiView 4...
  入力ソースが4系統以下で十分な小規模現場向け。よりコンパクトで持ち運びに有利な下位モデル

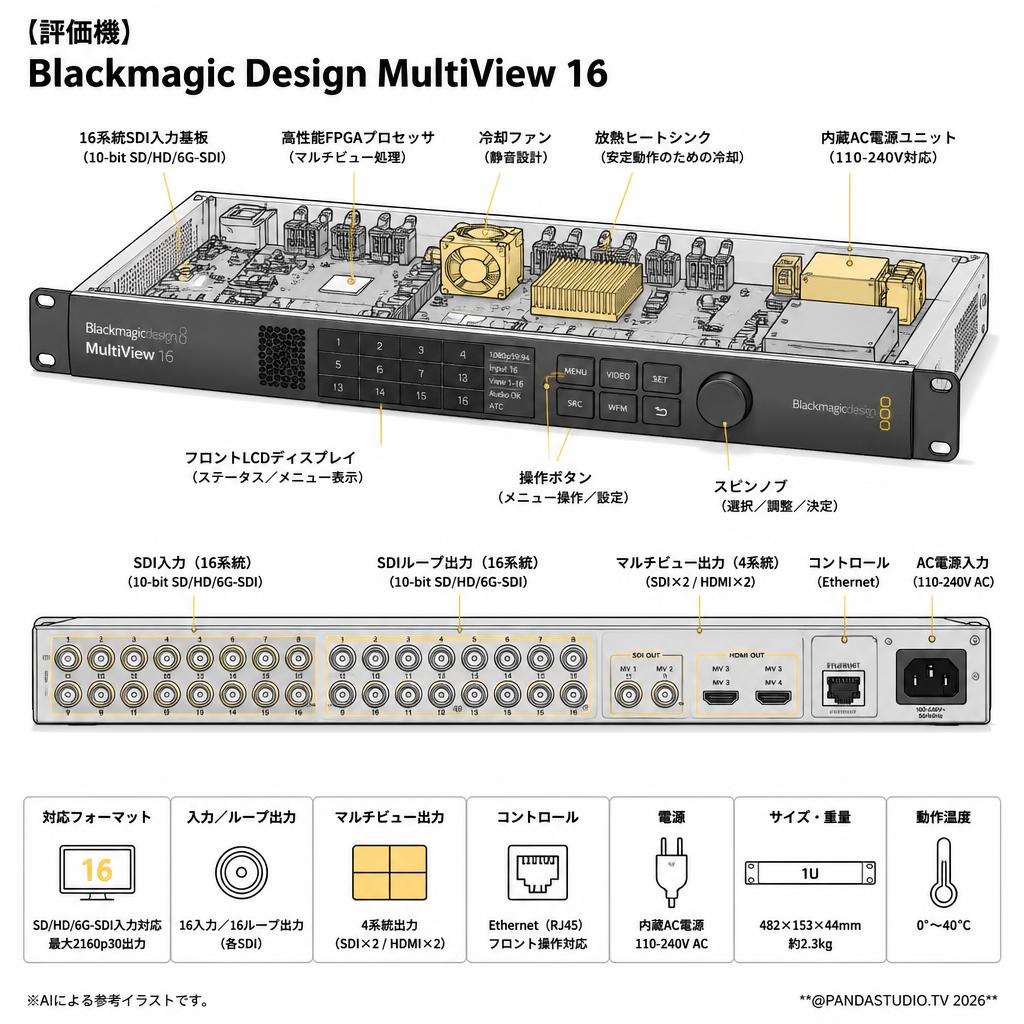

SDIビデオ入力: 16系統（10-bit SD-SDI、HD-SDI、6G-SDI）

SDIビデオループ出力: 16系統（10-bit SD-SDI、HD-SDI、6G-SDI）

マルチビュー出力: 4系統（SDI×2、HDMI×2）、HDまたはUltra HDに対応

対応SDビデオフォーマット: 525i59.94 NTSC、625i50 PAL

対応HDビデオフォーマット: 720p50〜60、1080p23.98〜60、1080PsF23.98〜30、1080i50〜60

対応Ultra HDビデオフォーマット: 2160p23.98〜30（SDI出力）、2160p23.98〜30（HDMI出力）

SDIオーディオサンプリング: テレビ標準サンプリング（48kHz/24-bit）

コントロールインターフェース: フロントパネル（LCD、スピンノブ、ボタン）、Ethernet（RJ45）

電源: 内蔵110-240V AC電源ケーブル接続

サイズ・重量: 1Uラックマウントサイズ、幅482mm x 奥行153mm x 高さ44mm、重量約2.3kg

動作温度: 0°〜40°C
