最先端のラックマウントThunderbolt/PCIeキャプチャー・再生。
最大60pのSD、HD、Ultra HD、DCI 4Kに対応、4:4:4およびデュアル3Dステレオスコピックをサポート。
12G-SDIとHDMI 2.0を搭載、最新の高フレームレートUltra HD/4Kフォーマット、アナログビデオ接続、タイムコード、アナログXLRおよびAES/EBUオーディオ、Mac OS XでのH.265/ProResハードウェアエンコードに対応。

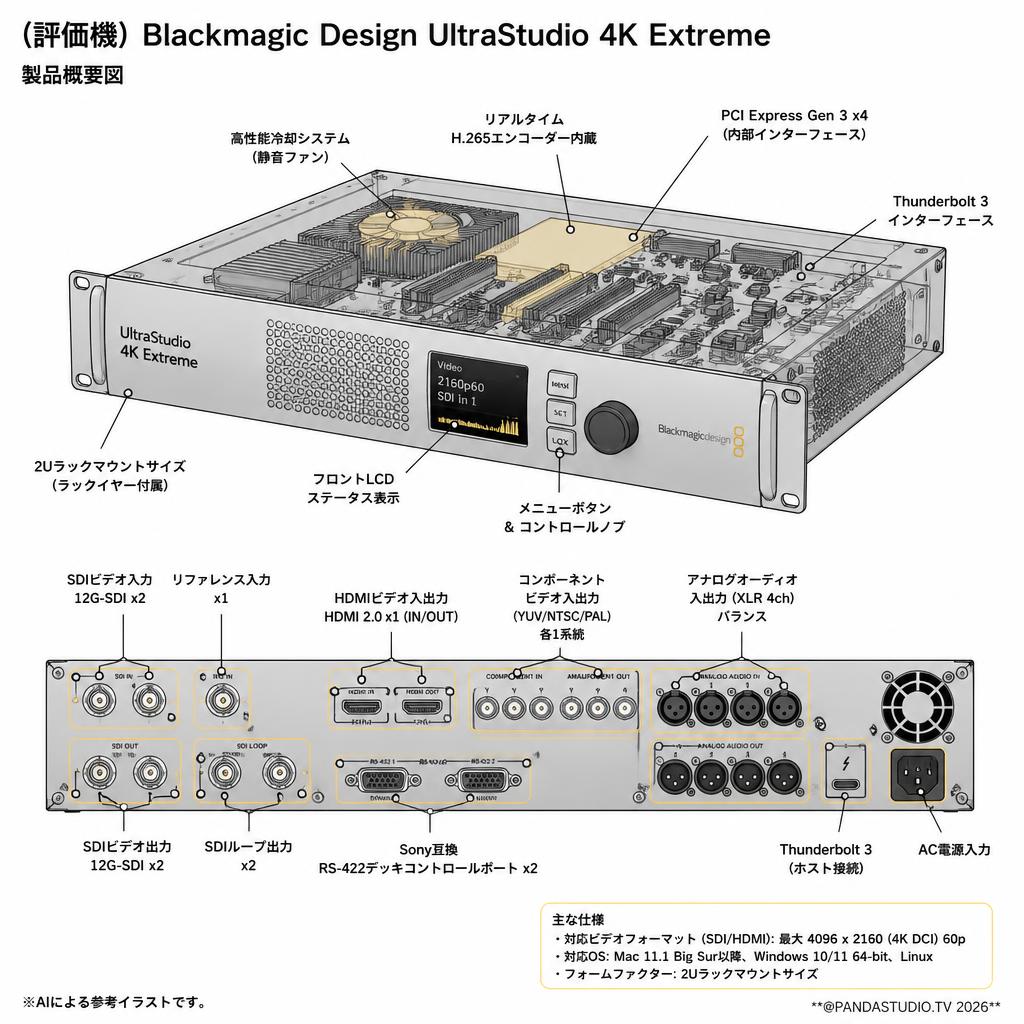

接続:
■SDIビデオ入力 12Gb/s 2系統、6Gb/s 2系統(SD/HD/2K/4K)。 シングルリンク/デュアル/クアッドリンク4:2:2/4:4:4対応。 2D/3D切替可能。
■SDIビデオループ リクロック 4系統(SD/HD/2K/4K)。対応する入力にリンク
■SDIビデオ出力 12Gb/s 2系統、6Gb/s 2系統(SD/HD/2K/4K)。 シングルリンク/デュアル/クアッドリンク4:2:2/4:4:4対応。 2D/3D切替可能。
■SDIビデオリピート出力 12Gb/s 2系統、6Gb/s 2系統(SD/HD/2K/4K)。 シングルリンク/デュアル/クアッドリンク4:2:2/4:4:4対応。 2D/3D切替可能。
■光ファイバー入力/出力 2Gb/s光ファイバー 2系統(オプション)
■HDMIビデオ入力 HDMI 2.0コネクター(Aタイプ端子)。2160p60対応
■HDMIビデオ出力 HDMI 2.0コネクター(Aタイプ端子)。2160p60対応
■アナログビデオ入力 コンポーネントYUV1系統(3 BNC端子)、 コンポジットNTSC/PAL 1系統(1BNC端子)
■アナログビデオ出力 コンポーネントYUV1系統(3 BNC端子)、 コンポジットNTSC/PAL 1系統(1BNC端子)
■SDIオーディオ入力 16チャンネルエンベデッド(SD/HD/2K/4K)
■SDIオーディオ出力 16チャンネルエンベデッド(SD/HD/2K/4K)
■HDMIオーディオ入力 8チャンネルエンベデッド(SD/HD/4K)
■HDMIオーディオ出力 8チャンネルエンベデッド(SD/HD/4K)
■アナログオーディオ入力 4チャンネルプロフェッショナルバランスアナログオーディオ(XLR端子)、 2チャンネル民生用アンバランスオーディオ(RCA端子)
■アナログオーディオ出力 4チャンネルプロフェッショナルバランスアナログオーディオ(XLR端子)
■AES/EBUオーディオ入力 2チャンネルアンバランス(BNC端子、サンプルレートコンバーター搭載)
■AES/EBUオーディオ出力 2チャンネルアンバランス(BNC端子)
■マイク入力 48Vマイク入力 1系統(XLR端子)。 ソフトウェアコントロールでファンタム電源に切替可能。
■タイムコード入力 XLR入力 1系統
■タイムコード出力 XLR出力 1系統
■同期入力 リファレンス入力 1系統 SDはブラックバースト、HDは3値シンク
■同期出力 リファレンスループ出力 1系統 SDはブラックバースト、HDは3値シンク
■デバイスコントロール Sony準拠RS-422デッキコントロールポート 2系統。 ソフトウェアコントロールでシリアルポートのTxRx反転制御に対応。
■コンピューターインターフェース Thunderbolt 2系統、PCI Express、USB 3.0
■電源 国際対応AC電源2個内蔵(IEC C14) 120-240V、50-60Hz コーデック:
■対応コーデック AVC-Intra、AVCHD、Canon XF MPEG2、Digital SLR、DV-NTSC、DV-PAL、 DVCPRO50、DVCPROHD、DPX、HDV、HEVC、XDCAM EX、XDCAM HD、 XDCAM 非圧縮8-bit 4:2:2、非圧縮10-bit 4:2:2、非圧縮10-bit 4:4:4 ソフトウェア:
■同梱ソフトウェア Mac OS Xは、Resolve Lite、Media Express、Disk Speed Test、LiveKey、Blackmagic Desktop Video Utility、Blackmagicドライバー。Windows 7/Windows 8は、Resolve Lite、Media Express、Disk Speed Test、LiveKey、Blackmagic Desktop Video Utility、Blackmagicドライバー。Linuxは、Blackmagic Desktop Video Utility、Blackmagicドライバー
■内蔵ソフトウェアアップグレード ファームウェアはソフトウェアドライバーに同梱、システム起動時に読み込み、あるいはアップデーターソフトウェア経由 ソフトウェアアプリケーション : DaVinci Resolve Fusion Final Cut Pro X Premiere Pro CC Avid Media Composer After Effects CC Avid Pro Tools Steinberg Cubase Steinberg Nuendo Photoshop CC
■その他の対応アプリケーション Nuke、Steinberg Nuendo、Avid Symphony、Avid News Cutter、 Tools On Air just:in & live:cut & just:play & just:live、 Softron OnTheAir、MovieRecorder and OnTheAir CG、 Flash Media Live Encoder、Flash Media Encoder、Wirecast、 Livestream Procaster、Resolume Avenue 4、Sony Vegas Pro、 Corel VideoStudio Pro X4、CyberLink Power Director、 MAGIX Video Pro X4、Vidblaster Pro & Studio & Broadcast、 Uniplay、Playbox AirBox、CasparCG、Magicsoft CG、 Xsplit Broadcaster、Imagine Communications Velocity & InfoCaster
SDIビデオフォーマット :
■対応SDフォーマット 525/29.97 NTSC、625/25 PAL
■対応HDフォーマット 1280 x 720p50、1280 x 720p59.94、1280 x 720p60、1920 x 1080i50、 1920 x 1080i59.94、1920 x 1080i60、1920 x 1080PsF23.98、 1920 x 1080PsF24、1920 x 1080PsF25、1920 x 1080PsF29.97、 1920 x 1080PsF30、1920 x 1080p23.98、 1920 x 1080p24、 1920 x 1080p25、 1920 x 1080p29.97、 1920 x 1080p30、 1920 x 1080p50、 1920 x 1080p59.94、1920 x 1080p60
■対応2Kフォーマット 2048 x 1080PsF23.98、2048 x 1080PsF24、2048 x 1080PsF25、 2048 x 1080p23.98、 2048 x 1080p24、 2048 x 1080p25
■対応Ultra HDフォーマット 3840 x 2160p23.98、3840 x 2160p24、3840 x 2160p25、 3840 x 2160p29.97、3840 x 2160p30、3840 x 2160p50、 3840 x 2160p59.94、3840 x 2160p60
■対応4Kフォーマット 4096 x 2160p23.98、4096 x 2160p24、4096 x 2160p25
■SDI規格 SMPTE 292M、SMPTE 259M、SMPTE 296M、SMPTE 372M、SMPTE 425M level A、 SMPTE 425M level B、ITU-R BT.656、ITU-R BT.601
■SDIオーディオサンプリング テレビ標準サンプルレート(48kHz/24bit)
■SDIビデオサンプリング 4:2:2、4:4:4、4:4:4:4
■SDI色精度 8/10/12-bit RGB 4:4:4(UHD 30pまでのすべてのフォーマット)、 8/10-bit YUV 4:2:2(すべてのフォーマット)
■SDIカラースペース REC 601、REC 709
■SDIコンフィギュレーション SDI出力はBlackmagic Desktop Video Utility経由でクアッドリンク3Gb/sに設定可能。 SDI Aでシングルリンク12Gb/s、SDI A/Bでデュアルリンク6Gb/sを使用時、 SDI C/DはダウンコンバートHDを出力。
■対応SDIメタデータ VITCによる3:2プルダウン除去。 ビデオファイルの最大3ラインを利用したVANCキャプチャー・再生。 HD RP188、クローズドキャプション。
HDMIビデオフォーマット :
■対応SDフォーマット 525/29.97 NTSC、625/25 PAL
■対応HDフォーマット 1280 x 720p50、1280 x 720p59.94、1280 x 720p60、 1920 x 1080i50、1920 x 1080i59.94、1920 x 1080i60、 1920 x 1080p23.98、1920 x 1080p24、1920 x 1080p25、 1920 x 1080p29.97、1920 x 1080p30、1920 x 1080p50、 1920 x 1080p59.94、1920 x 1080p60
■対応Ultra HDフォーマット 3840 x 2160p23.98、3840 x 2160p24、3840 x 2160p25、 3840 x 2160p29.97、3840 x 2160p30、3840 x 2160p50、 3840 x 2160p59.94、3840 x 2160p60
■対応4Kフォーマット 4096 x 2160p23.98、4096 x 2160p24
■オーディオサンプリング テレビ標準サンプルレート(48kHz/24bit)
■HDMIビデオサンプリング 4:2:2、4:4:4
■HDMI色精度 10-bit RGB(HD)10-bit YUV(4K)
■HDMIコンフィギュレーション HDMI 2.0はDeep Colorに対応、接続ディスプレイに自動コンフィギュレーション
■対応マルチレート HDMI/SDIビデオ接続はSD/HD/2K/4K間で切替可能、 コンポーネントアナログビデオ接続はSD/HD間で切替可能
■コピー防止 法律上の理由により、著作権で保護されたHDMIソースからのキャプチャーはできません。 コンテンツをキャプチャー・配信する前に、著作権の所有を確認してください。
処理 :
■エンコーディング ハードウェアベースのリアルタイムh.265エンコード
■カラースペースコンバージョン ハードウェアベースのリアルタイムコンバージョン
■3D処理 デュアルストリーム、フレームパッキング方式のキャプチャー・再生
■Ultra HDダウンコンバージョン 高品質のハードウェア内蔵ダウンコンバーターでUltra HDをHDに、 HDをSDにダウンコンバートしてSDI Bから出出力。 SD信号はコンポーネントまたはNTSC/PALで出力可能。 アナログビデオをコンポーネントに切り替えるとHD/SDの選択可能。 レターボックス、アナモフィック16:9、センタ―カット4:3を選択可能。
■HDアップコンバージョン 再生時にSDから720HD/1080HDへ高品質の内蔵ハードウェアアップコンバージョン。 4:3ピラーボックス、14:9ズーム、16:9ズームの選択可能。
■HDクロスコンバージョン 再生時に720pから1080i、1080iから720pへ高品質の内蔵ハードウェアクロスコンバージョン
■リアルタイムエフェクト DaVinci Resolve、Final Cut Pro X内部エフェクト Premiere Pro CC Mercury Playback Engineエフェクト Avid Media Composer内部エフェクト
■インストール Thunderboltポートあるいは使用可能なPCIeスロットのついたコンピューターが必要。 PCIeカードおよびインターフェースカードは別途購入可能。 システム要件の詳細についてはサポートページをご覧下さい。
オペレーティングシステム : Mac OS X 10.9 Mavericks、 Mac OS X 10.10 Yosemite、 Mac OS X 10.11 El Capitan、またはそれ以降のバージョン。 Windows 8.1、Windows 10
電源条件 : 国際対応AC電源2個内蔵(IEC C14) 120-240V、50-60Hz
