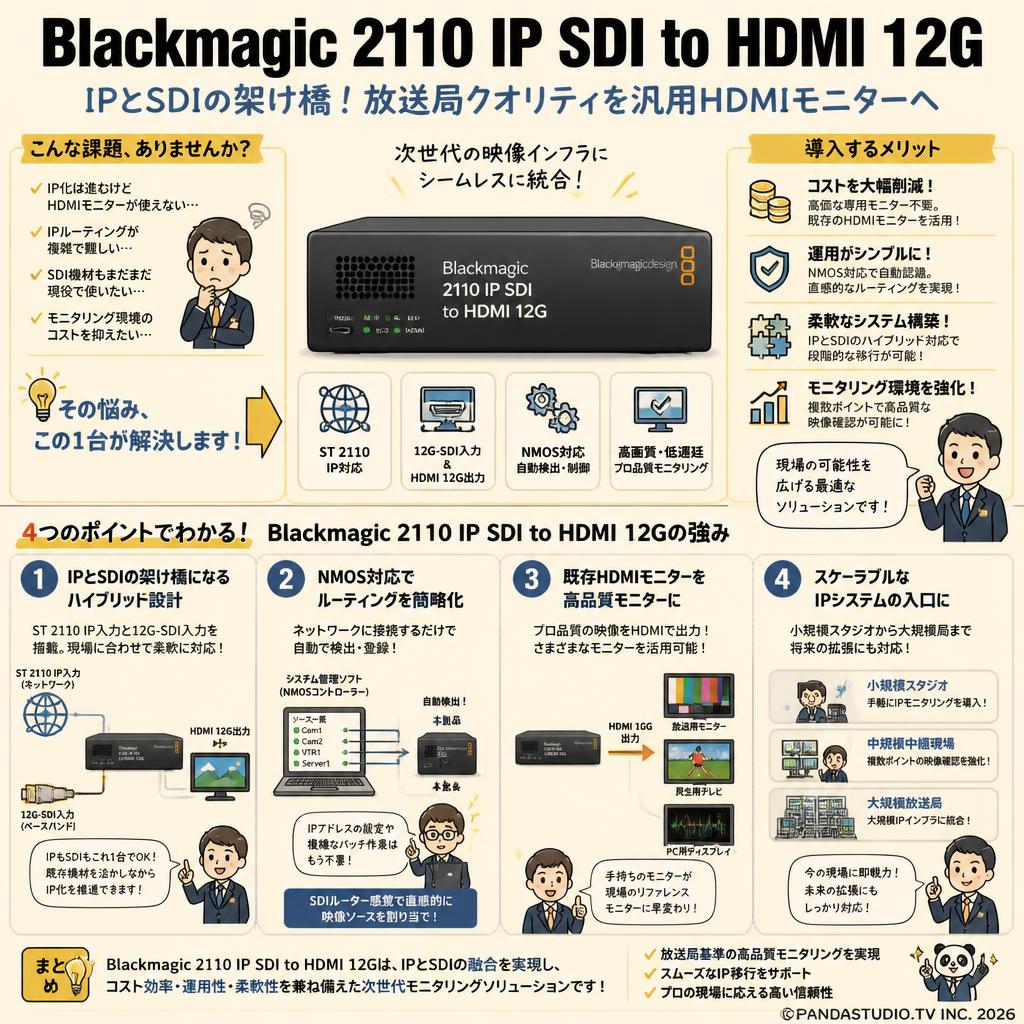

IPビデオとSDIの架け橋となる次世代コンバーターとは

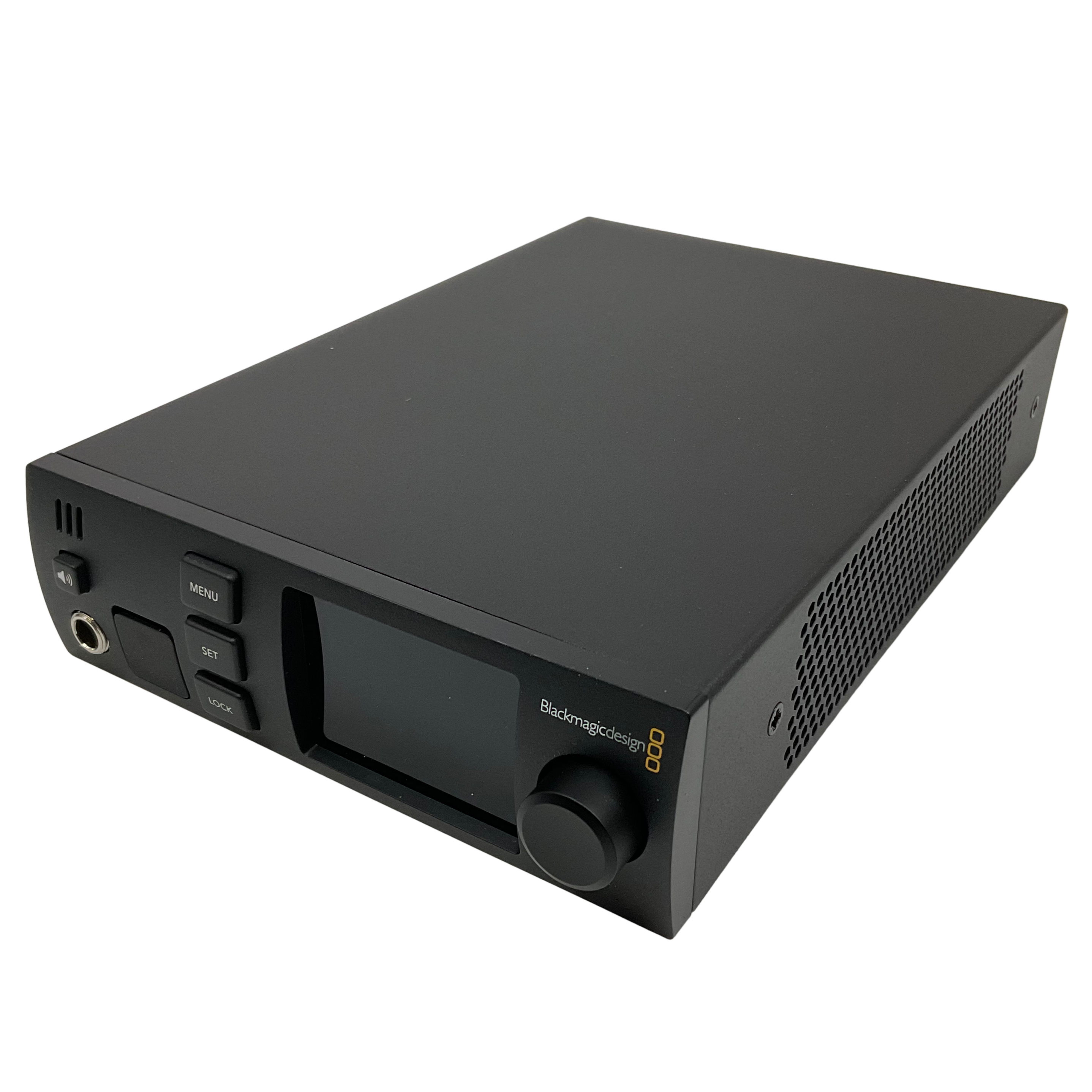

Blackmagic 2110 IP SDI to HDMI 12Gは、放送局や大規模なライブ配信現場において、最新のSMPTE ST 2110 IPビデオ規格と従来のSDI信号を、汎用的なHDMIディスプレイでモニタリングするために開発された先進的なコンバーターです。IPネットワークを基盤とする映像伝送が主流となりつつある現代のプロフェッショナルな現場において、既存のHDMIモニターを無駄にすることなく、最新のIPインフラに統合できる点が最大の特長です。単なる信号変換器にとどまらず、次世代の映像制作環境へのスムーズな移行をサポートする重要な橋渡し役として機能します。

放送局基準のモニタリングを可能にする設計思想

本製品の根底にあるのは、ITインフラと放送技術の融合という現代の映像制作における最大の課題を解決するという設計思想です。高価な専用のIP対応モニターを導入しなくても、手持ちの民生用テレビやPC用ディスプレイを高品質なリファレンスモニターとして活用できるようにすることで、設備投資のコストを大幅に削減します。これにより、限られた予算の中でも、複数のポイントで映像の品質確認を行うことが可能になり、制作現場全体のモニタリング環境を底上げします。

複雑なIPルーティングを簡略化するNMOS対応の意義

IP映像伝送における大きな壁の一つが、ネットワーク上での機器の検出とルーティングの複雑さです。このコンバーターはNMOSプロトコルにネイティブ対応しており、ネットワークに接続するだけでシステム管理ソフトウェアから自動的に認識されます。これにより、IPアドレスの手動設定や複雑なパッチング作業から解放され、従来のSDIルーターを操作するのと同じような直感的な感覚で、IPネットワーク上の映像ソースを任意のHDMIモニターに割り当てることが可能になります。

12G-SDIとST 2110のハイブリッド運用がもたらす価値

完全なIP化が完了していない過渡期の現場において、IPとベースバンドの混在は避けられません。本機はST 2110のIP接続だけでなく、12G-SDI入力も備えているため、従来のSDIシステムと最新のIPシステムの両方から信号を受け取ることができます。このハイブリッドなアーキテクチャにより、既存のSDI機材の寿命を延ばしつつ、段階的なIPインフラへの移行を可能にします。現場の状況に応じて入力ソースを柔軟に切り替えられるため、システム構築の自由度が飛躍的に向上します。

ベースバンド環境からIP化への移行を支えるポジショニング

市場において本製品は、小規模なスタジオから大規模な放送局まで、スケーラブルなIPビデオシステムの構築を目指すユーザーに向けたエントリーポイントとして位置づけられています。複雑な設定を排除したプラグアンドプレイの利便性と、プロの要求に応える高い信頼性を両立させることで、IPビデオ技術の民主化を推進しています。将来的な拡張性を見据えつつ、現在の現場における即戦力としての機能を提供する、極めて実用性の高いモニタリングソリューションです。

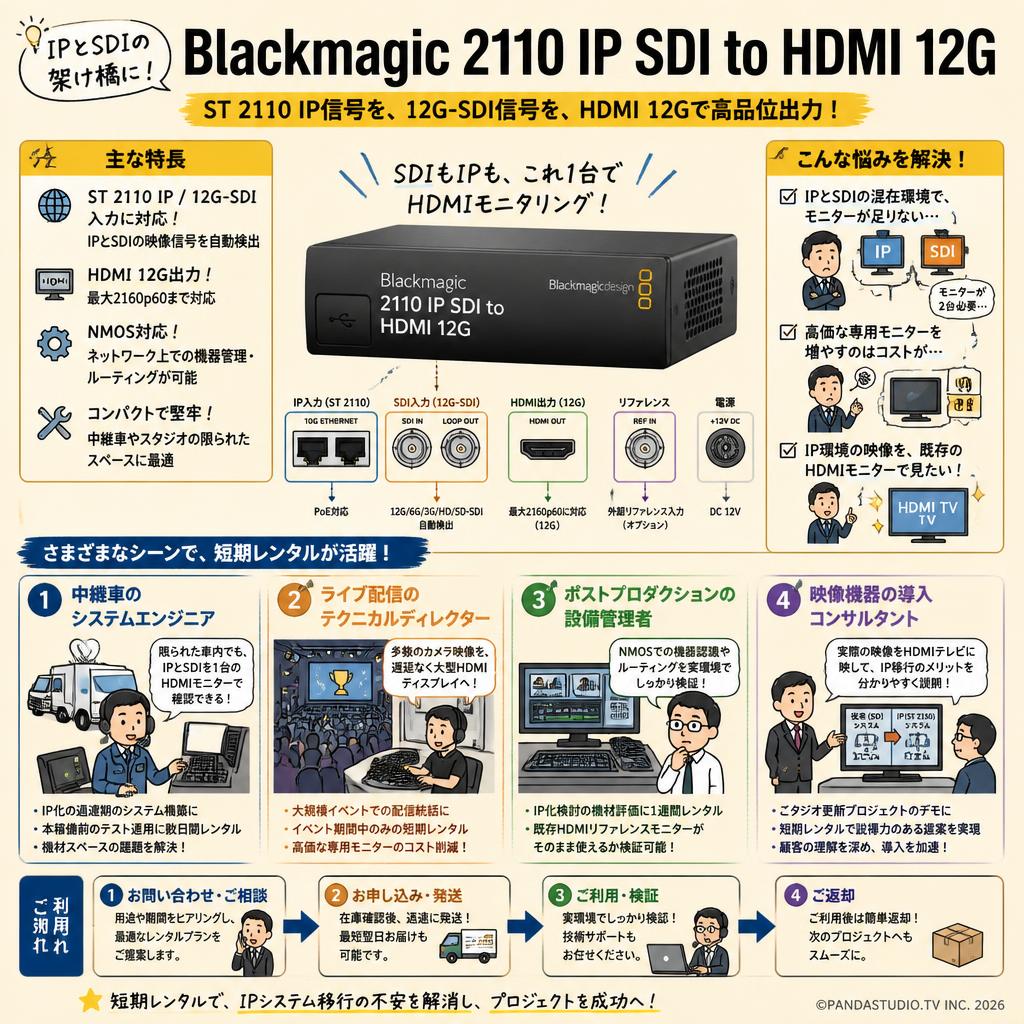

• 中継車のシステムエンジニア

  IP化の過渡期にある中継車システムの構築を担当。本稼働前のテスト運用として数日間のレンタルを利用。既存の12G-SDI環境と新規のST 2110 IP環境が混在する中で、両方の信号を1つのHDMIモニターで切り替えて確認できるため、機材スペースの限られた車内でのモニタリング環境構築の悩みを解決します。

• ライブ配信のテクニカルディレクター

  大規模なeスポーツ大会などで複数拠点を結ぶ配信を統括。イベント期間中のみの短期レンタルを活用。ネットワーク経由で送られてくる多数のカメラ映像を、会場の大型HDMIディスプレイや民生用テレビに遅延なく出力する必要があり、高価な専用モニターを複数用意するコストと手間を削減します。

• ポストプロダクションの設備管理者

  編集室のIP化を検討しており、本格導入前の機材評価として1週間のレンタルを実施。NMOSプロトコルを使用したネットワーク上での機器認識やルーティングの操作性を実際の編集フローで検証でき、既存のHDMIリファレンスモニターがそのまま使えるかどうかの不安を払拭します。

• 映像機器の導入コンサルタント

  クライアントのスタジオ更新プロジェクトにおいて、デモンストレーション用に本機をレンタル。顧客に対して、従来のSDIベースのシステムからST 2110ベースのIPシステムへ移行する際のメリットを、実際の映像をHDMIテレビに映し出しながら視覚的に説明する際の説得力向上に貢献します。

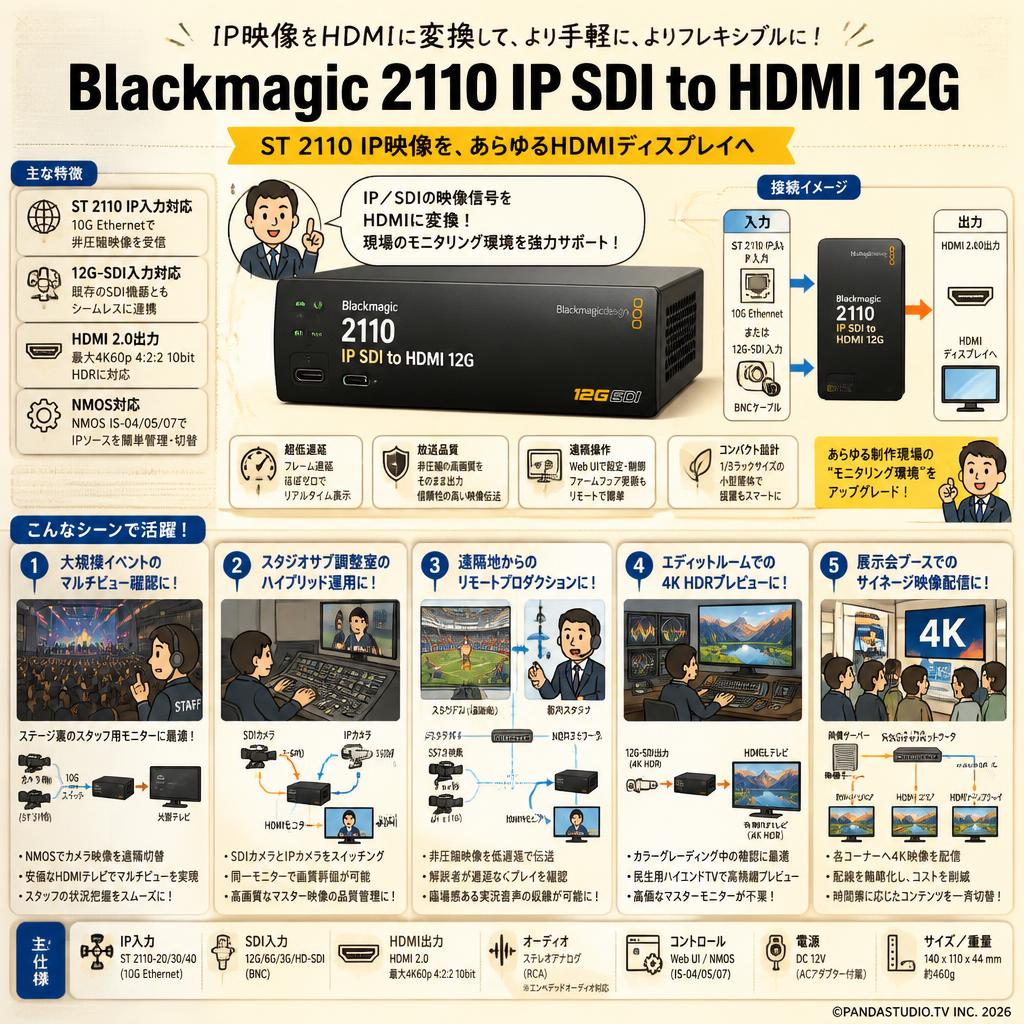

• 大規模イベントのマルチビュー確認に最適なモニタリング環境の構築

  アリーナクラスのコンサート配信で、ステージ裏のスタッフ用確認モニターとして使用。10G Ethernet経由で送られてくるST 2110の映像を、会場に設置された安価な大型HDMIテレビに出力。NMOS管理ソフトウェアを使って、遠隔から表示するカメラ映像を瞬時に切り替えることで、スタッフの状況把握を円滑にします。

• スタジオサブ調整室でのハイブリッド運用におすすめの一台

  既存のSDIベースのサブ調整室に、新たにIPカメラを導入した番組収録シーン。本機の12G-SDI入力と10G IP入力を活用し、従来のSDIカメラの映像とIPカメラの映像をスイッチングしながら同一のHDMIモニターで画質評価を実施。クライアントに納品する高画質なマスター映像の品質管理を確実なものにします。

• 遠隔地からのリモートプロダクションで遅延のない映像確認

  遠隔地にあるスタジアムからIPネットワーク経由で映像を伝送し、都内のスタジオで実況解説を付けるスポーツ中継。スタジオ側に本機を設置し、ST 2110規格の非圧縮映像をHDMIディスプレイに出力。解説者が遅延を感じることなくプレイの瞬間をモニターできるため、臨場感のある実況音声の収録が可能になります。

• エディットルームでの4K HDRコンテンツのプレビュー用途

  ポストプロダクションの編集室で、カラーグレーディング中の4K HDRコンテンツをクライアントとプレビューする場面。12G-SDI経由で出力された映像を本機でHDMIに変換し、民生用のハイエンド有機ELテレビに表示。色域やコントラストの正確な確認作業を、高価なマスターモニターなしで実現します。

• 展示会ブースでの高画質サイネージ映像のルーティング分配

  国際的な映像機器展の企業ブースにおいて、サーバー室から各展示コーナーへの映像配信に使用。10GのIPネットワークを構築し、各コーナーに設置した本機を通じてHDMIディスプレイに4Kプロモーション映像を出力。配線の簡略化と、時間帯に応じた表示コンテンツの柔軟な一斉切り替えを実現します。

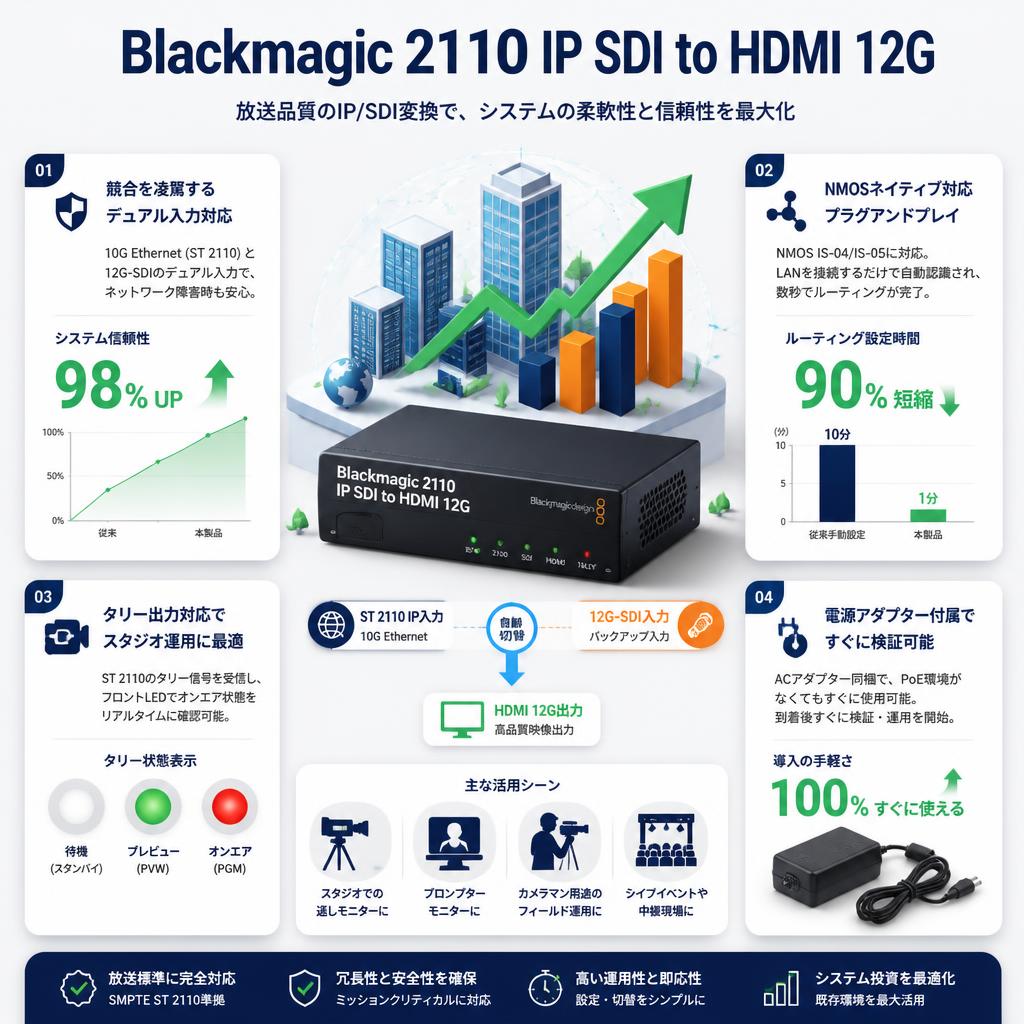

• 競合を凌駕する10G Ethernetと12G-SDIのデュアル入力対応

  AJA IPT-10G2-HDMIなどの競合機がIPからHDMIへの変換に特化しているのに対し、本機は10G EthernetによるST 2110入力に加え、12G-SDI入力も標準搭載しています。これにより、ネットワーク障害時でもSDIからのバックアップ入力に即座に切り替え可能であり、ミッションクリティカルな放送現場での冗長性と安全性が劇的に向上します。

• NMOSネイティブ対応によるプラグアンドプレイのルーティング

  BirdDogなどのNDIベースのコンバーターと比較して、本機は放送標準のSMPTE ST 2110およびNMOS IS-04/IS-05プロトコルを完全にサポートしています。LANケーブルを挿すだけでネットワーク上の管理システムに自動認識され、複雑なマルチキャストIPアドレスの手動設定なしに、映像のルーティングを数秒で完了できる高い運用性を誇ります。

• タリー出力対応でスタジオカメラ運用との親和性が抜群

  単なる映像変換にとどまらず、ST 2110ネットワーク経由でのタリー信号の受信に対応している点が大きな優位性です。変換されたHDMI映像とともに、フロントパネルのLEDでタリー状態を確認できるため、スタジオでの出演者用返しモニターや、カメラマン用のプロンプターモニターとして使用する際に、オンエア状態を正確に把握できます。

• 電源アダプター付属で届いたその日からすぐに検証可能

  IP機器の多くはPoE+給電を前提としており、対応スイッチがない環境では別途インジェクターが必要になることがあります。本レンタル品には汎用のAC電源アダプターが標準で同梱されているため、高価な10G PoEスイッチを用意しなくても、手持ちのSDI機器や既存のネットワーク環境と組み合わせて、到着後すぐに単体での動作検証や短期間のイベント運用を開始できます。

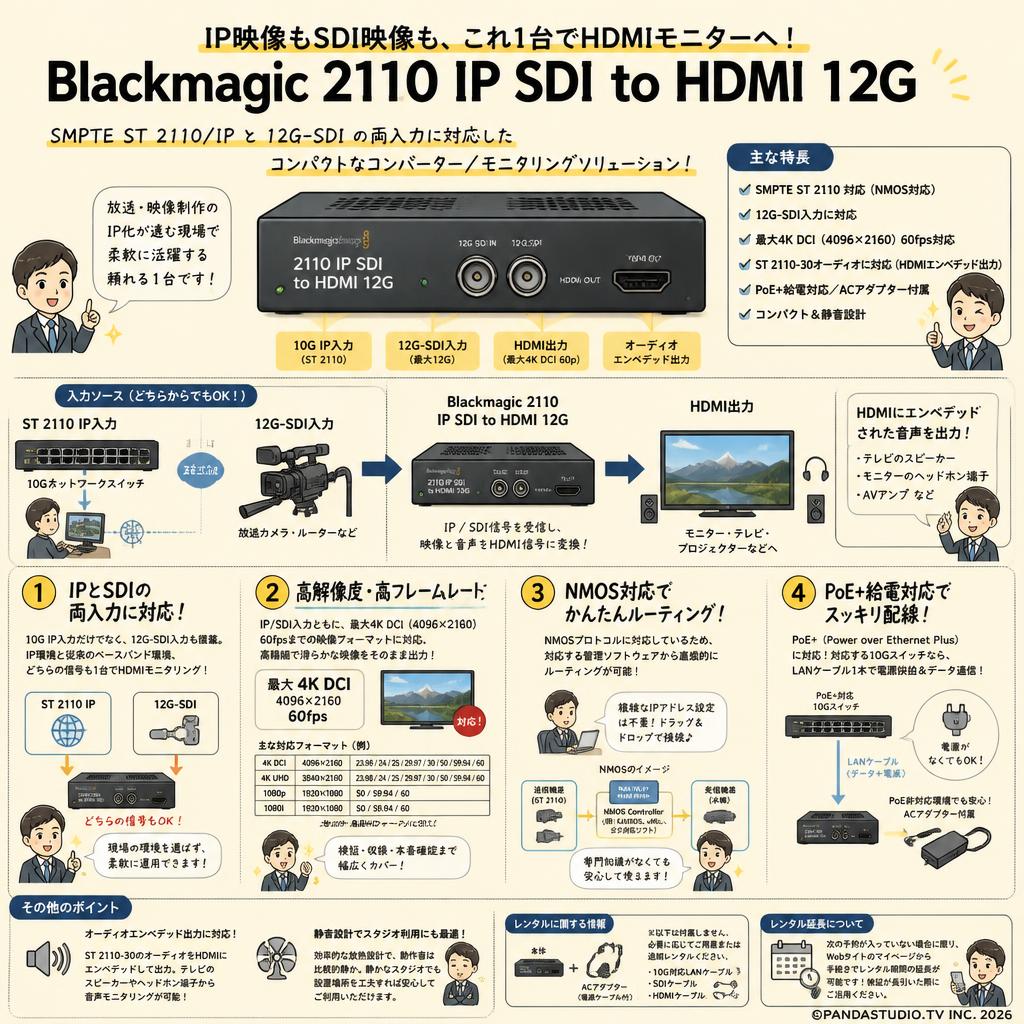

Q: SMPTE ST 2110規格の専門知識がなくても使用できますか？
A: 基本的なIPネットワークの知識は必要ですが、NMOSプロトコルに対応しているため、対応する管理ソフトウェアを使用すれば、複雑なIPアドレス設定なしで直感的にルーティングが可能です。

Q: レンタルセットには何が含まれますか？

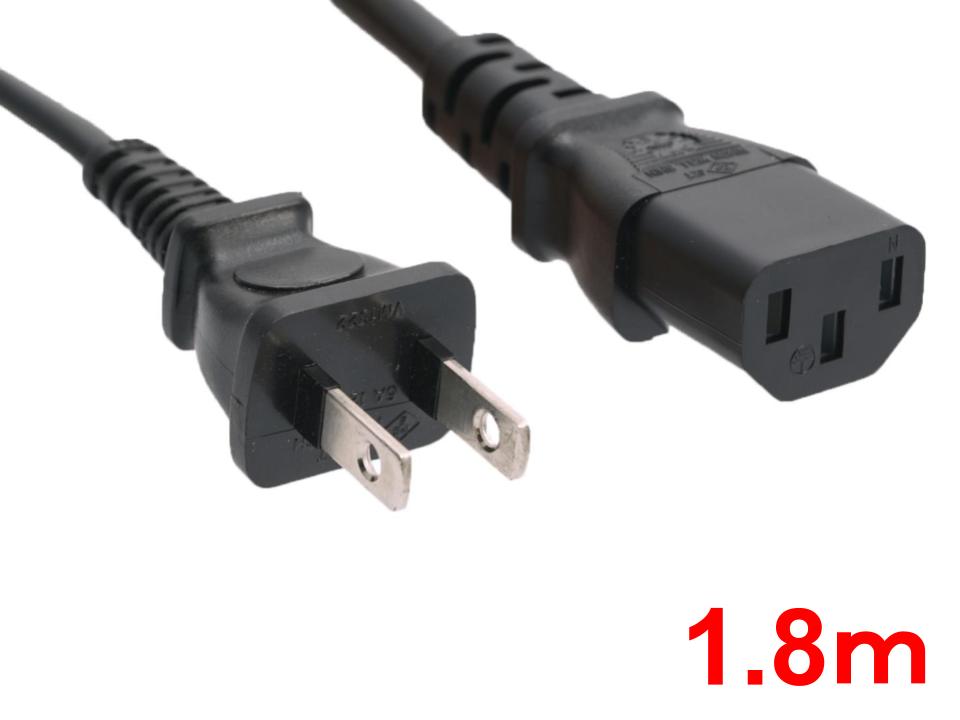

A: 本体に加え、専用のAC電源アダプターが含まれます。10G対応のLANケーブル、SDIケーブル、HDMIケーブルは付属しないため、用途に合わせて別途ご用意いただくか追加レンタルをご利用ください。

Q: 電源はPoEに対応していますか？別途電源コンセントは必要ですか？
A: 本機はPoE+（Power over Ethernet Plus）給電に対応しており、対応する10Gネットワークスイッチに接続する場合はLANケーブル1本で駆動します。PoE非対応環境用にACアダプターも付属しています。

Q: AJA IPT-10G2-HDMIと比較してどう違いますか？
A: 最も大きな違いは、本機が10G IP入力だけでなく12G-SDI入力も備えている点です。これにより、IP環境と従来のベースバンド環境の両方の信号を1台でHDMIモニターに出力・確認することが可能です。

Q: 最大でどの解像度とフレームレートに対応していますか？
A: IPおよびSDI入力ともに、最大で4K DCI（4096 x 2160）の60fpsまでの映像フォーマットに対応しており、高精細で滑らかな映像をHDMIディスプレイにそのまま出力できます。

Q: ネットワーク経由での音声出力には対応していますか？
A: はい、ST 2110-30規格のオーディオストリームに対応しており、ネットワーク経由で受信した音声をHDMI信号にエンベデッドして、テレビのスピーカーやモニターのヘッドホン端子から出力可能です。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、次の予約が入っていない場合に限り、Webサイトのマイページから手続きを行うことでレンタル期間の延長が可能です。検証が長引いた際などにご活用いただけます。

Q: 冷却ファンの動作音は静かなスタジオでの使用に適していますか？
A: 本機は効率的な放熱設計を採用しており、動作音は比較的静かです。ただし、完全な無音ではないため、マイクのすぐ近くなど極端に静粛性が求められる環境では、設置場所を工夫することをおすすめします。

• AJA IPT-10G2-HDMI
  10G IPからHDMIへの変換に特化しており、よりコンパクトな筐体を求めるユーザーに最適
• BirdDog 4K HDMI...
  ST 2110ではなくNDIプロトコルを採用しており、ソフトウェアベースの制作環境を好む層に支持される
• Blackmagic Micro Converter SDI to HDMI 12G...
  IP機能が不要で、純粋に12G-SDIからHDMIへの変換のみを安価に行いたい用途向け
• Kiloview N60...
  NDI HXおよびフルNDIの双方向変換に対応し、より柔軟なエンコード/デコードを求めるユーザー向け
• Matrox ConvertIP DSS...
  ST 2110とIPMXの両規格をサポートし、ITインフラとの統合を重視するシステムインテグレーター向け

放送技術エンジニア (40代 男性) / NMOS対応でルーティングが劇的に改善 : 評価 ★★★★☆ 4.0

業界専門誌のレビュー記事より。ST 2110環境の構築において、NMOS IS-04/05による自動ディスカバリー機能が非常に優秀だと感じました。ルーター制御ソフトからすぐに認識され、パッチングの手間が省けます。一方で、本体が動作中にかなり熱を持つため、ラックマウント時や複数台を密着させて設置する際の排熱対策には気を配る必要があります。

ライブ配信ディレクター (30代 女性) / SDIとIPのハイブリッド入力が便利 : 評価 ★★★★★ 5.0

機材レンタルサイトのユーザーレビューより。会場のメイン回線をIPで受けつつ、予備のSDI回線も同時に接続しておけるのが心強いです。万が一ネットワークトラブルが起きても、すぐにSDI入力に切り替えてモニター出力を維持できました。ただ、設定メニューを操作するための専用ユーティリティソフトをPCにインストールする手間が少し煩わしく感じました。

ポスプロ設備担当 (50代 男性) / 4Kモニタリングのコストダウンに貢献 : 評価 ★★★★☆ 4.5

映像系ブログ記事より。編集室のクライアント用モニターに、高価なSDI対応モデルではなく市販の大型有機ELテレビを導入できました。12G-SDIの4K60p映像も遅延なく綺麗にHDMI出力され、画質に厳しいディレクターも満足しています。難点を挙げるとすれば、10G EthernetポートのSFP+モジュールが別売りなので、事前の規格確認が必須な点です。

必須アクセサリ

• Cat6A LANケーブル 10m
  10G Ethernetでの安定したST 2110映像伝送とPoE+給電に必須
• 12G-SDIケーブル 5m...
  従来のベースバンド機器から高品質な4K映像を入力するために必要

用途別のおすすめ

• Blackmagic Universal Rack Shelf
  中継車やスタジオの機材ラックに本機を複数台固定して運用したい場合に追加
• HDMI 2.0ケーブル 3m...
  4K60pの映像を大型テレビやPCモニターへ出力する際の接続用として

代替・類似製品

• Blackmagic 2110 IP Presentation Enclosure...
  コンバーターを机上に設置する際、配線を隠してスマートに見せたい環境向け

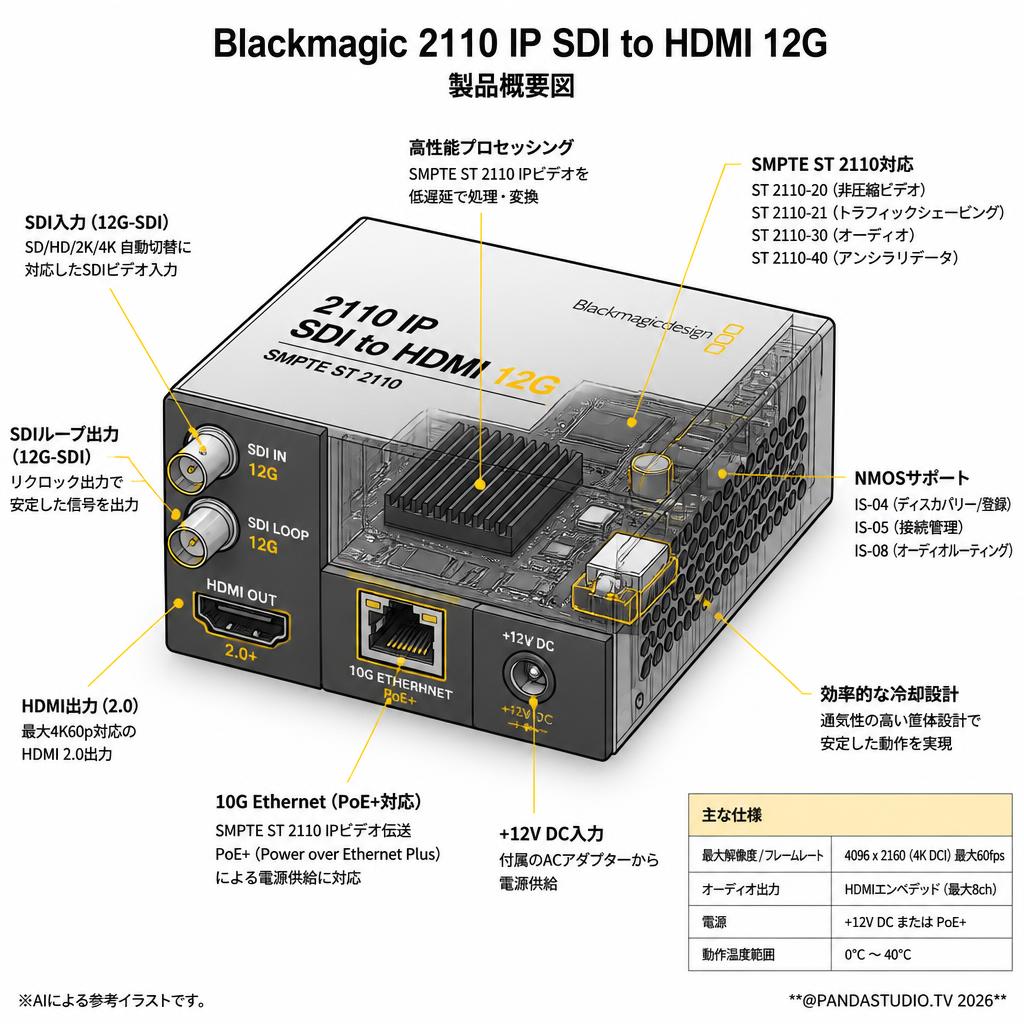

• SDIビデオ入力: 1系統（12G-SDI、SD/HD/2K/4K自動切替）
• SDIビデオループ出力: 1系統（12G-SDIリクロック出力）
• HDMIビデオ出力: 1系統（HDMI 2.0、最大4K60p対応）
• 10G Ethernetポート: 1系統（SMPTE ST 2110 IPビデオ、PoE+対応）
• 対応IPビデオ規格: SMPTE ST 2110-20 (非圧縮ビデオ)、ST 2110-21 (トラフィックシェーピング)、ST 2110-30 (オーディオ)、ST 2110-40 (アンシラリデータ)
• NMOSサポート: IS-04 (ディスカバリー/登録)、IS-05 (接続管理)、IS-08 (オーディオルーティング)
• 最大ビデオ解像度とフレームレート: 4096 x 2160 (4K DCI) 最大60fps
• オーディオ出力: HDMIエンベデッドオーディオ（最大8チャンネル）
• 電源: +12V DC入力 x1、またはPoE+（Power over Ethernet Plus）経由
• 消費電力: 要確認（PoE+規格範囲内）
• 寸法: 要確認
• 重量: 要確認
• 動作温度範囲: 0°C 〜 40°C
