放送局レベルのIP/SDIハイブリッド環境を構築する中核スイッチャーとは？

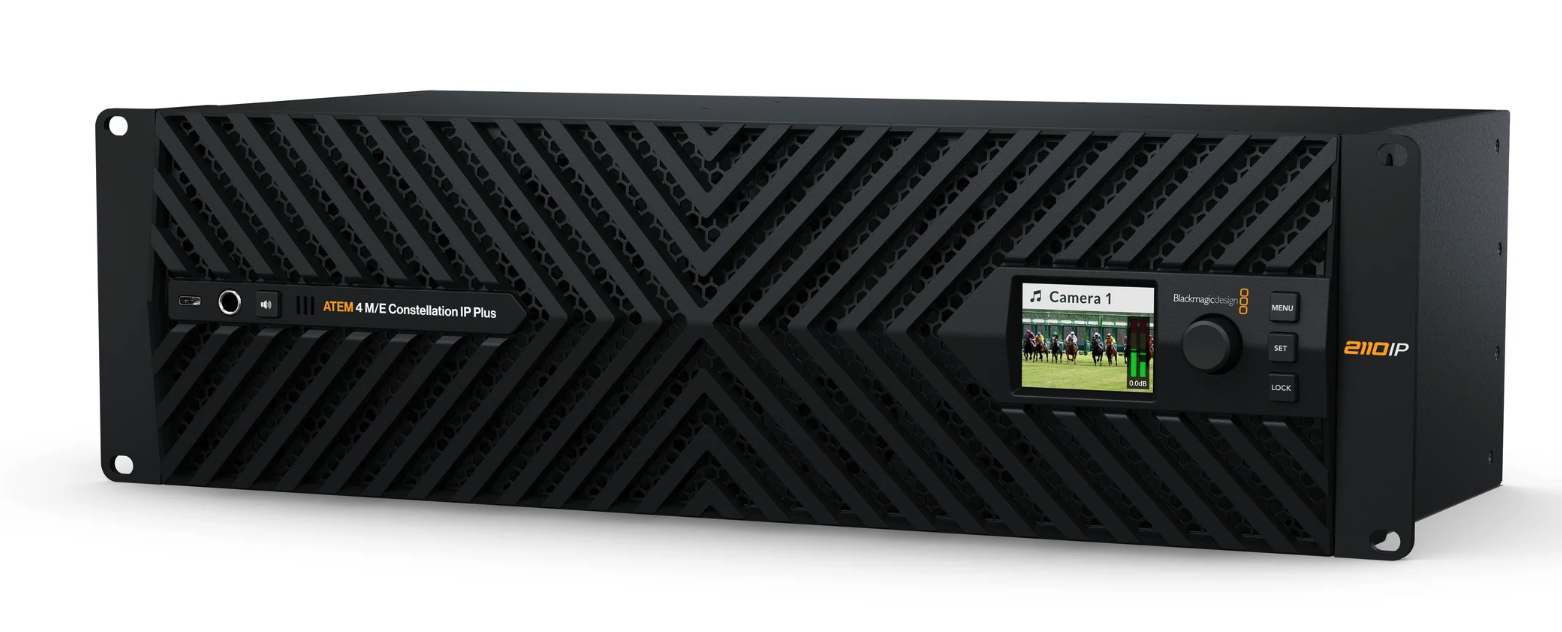

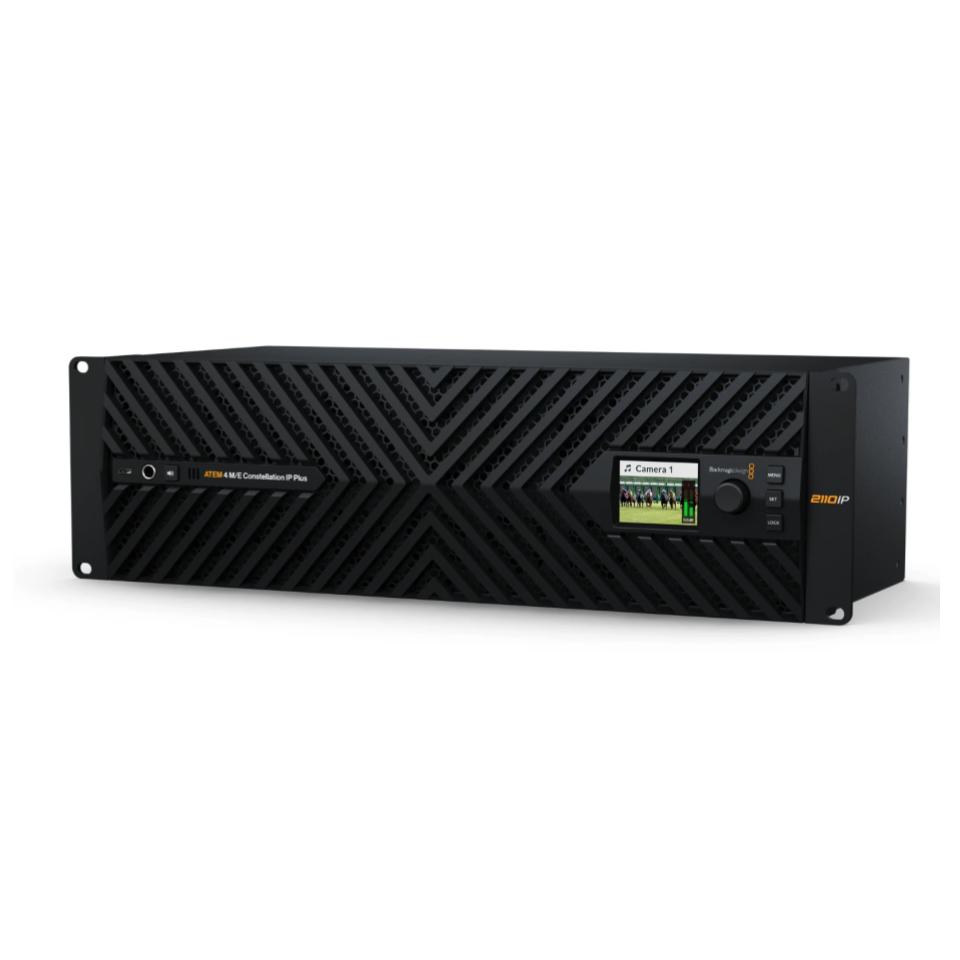

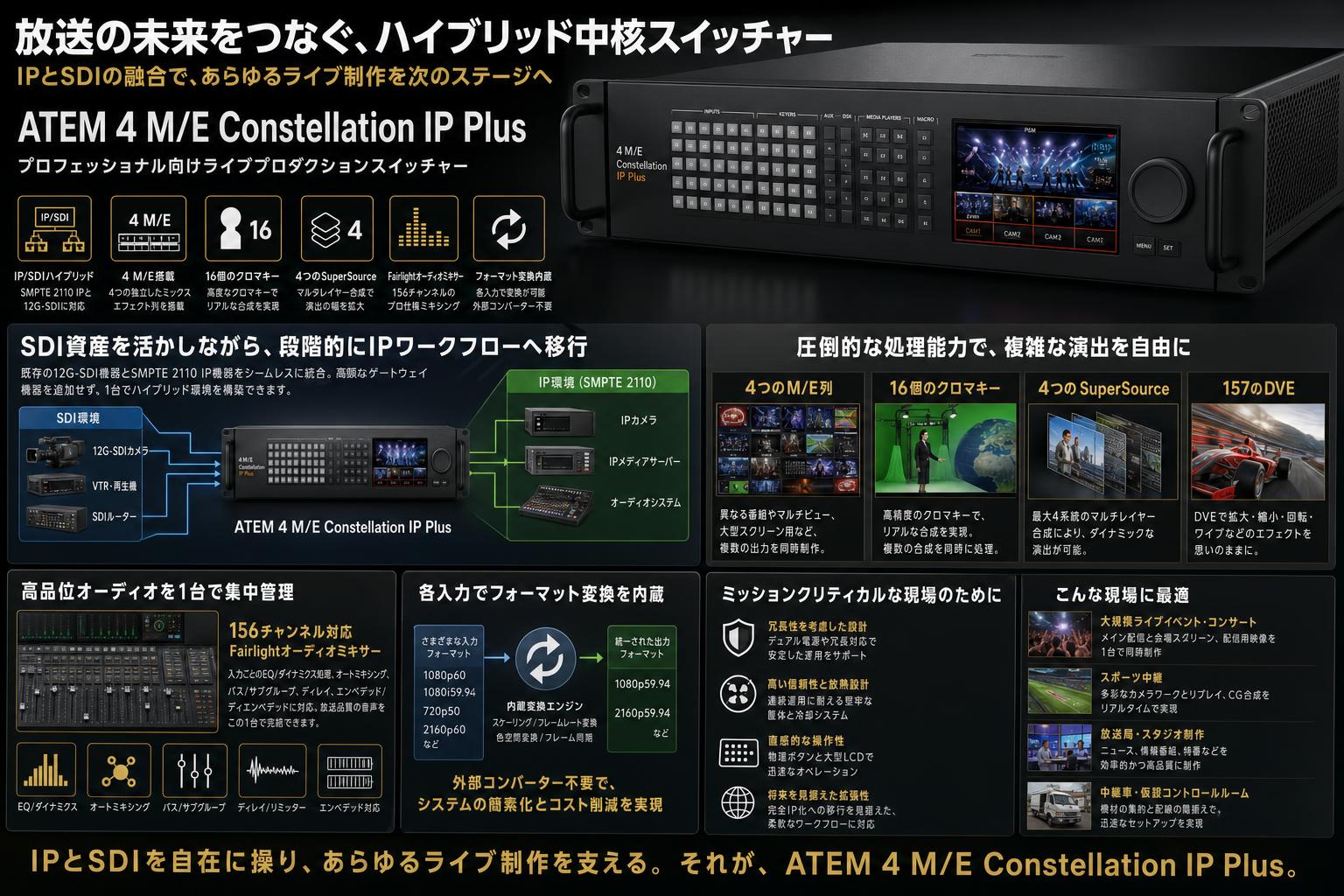

「Blackmagic Design ATEM 4 M/E Constellation IP Plus」は、次世代のSMPTE 2110 IPビデオと従来の12G-SDIの両方に対応した、放送局および大規模イベント向けのライブプロダクションスイッチャーです。情報収集段階のユーザーにとって、本機は単なる映像切り替え機ではなく、スタジオや中継車における映像・音声ルーティングの心臓部として機能する製品です。堅牢なハードウェア処理と柔軟な入出力インターフェースを兼ね備え、ミッションクリティカルな現場の要求に応えます。

従来のSDIインフラからSMPTE 2110への移行をどう解決するか？

現代の映像制作現場では、従来のベースバンド映像からIPベースのワークフローへの移行が急務となっていますが、完全なIP化には多大なコストとリスクが伴います。本機は、SDIとIPの入出力をシームレスに混在させることができるハイブリッドアーキテクチャを採用しており、既存のSDI資産を活かしながら段階的にIP環境へ移行できるという課題解決の役割を担っています。高額なゲートウェイ機器を追加することなく、1台で両方の規格を橋渡しできる点が最大の特長です。

4つのミックスエフェクト列がもたらす複雑な画面構成の自由度

本機の設計思想の根幹にあるのは、圧倒的な処理能力による演出の自由度です。4つの独立したM/E（ミックスエフェクト）列を備えているため、メインの放送波、会場内の大型スクリーン、ネット配信用の別アングルなど、複数の異なる出力を1台で同時に制作・管理できます。これにより、複雑なスイッチング操作が求められる現場でも、オペレーターの負担を分散させることが可能です。16個の高度なクロマキーヤーと4つのSuperSourceが、制作者のクリエイティビティを最大限に引き出します。

組み込みのオーディオミキサーとフォーマット変換がもたらす省スペース化

さらに、本機は各入力系統にフォーマット変換機能を内蔵しており、異なる解像度やフレームレートの映像ソースを外部コンバーターなしで直接入力できるという強みがあります。また、156チャンネルに対応した高度なFairlightオーディオミキサーも統合されているため、システム全体の機材数を大幅に削減可能です。これにより、中継車や仮設コントロールルームにおけるラックの省スペース化と、複雑な配線によるセットアップ時間の短縮に大きく貢献します。

大規模なライブプロダクションにおける本機の位置づけ

長年にわたるATEMシリーズの進化の頂点に位置する本機は、単なるスペックの向上にとどまらず、プロフェッショナルが求める冗長性と安定性を追求して設計されています。大規模な音楽フェスやスポーツ中継など、一瞬のミスも許されない過酷なライブプロダクション環境において、信頼性の高い中核システムとして機能するハイエンドモデルです。将来の完全IP化を見据えつつ、現在のSDIワークフローを最高レベルで処理できる、まさに過渡期における最適解と言える製品です。

大規模音楽フェスのテクニカルディレクター

• 複数ステージの映像を統括し、会場ビジョンと配信を管理する責任者
• 数日間のフェス期間中のみ、メインシステムを増強するためのスポットレンタル
• SDI接続の現場カメラと最新のIP伝送機器が混在する複雑な配線を、コンバーターなしで1台に統合管理できる

放送局のシステム更新を検討する設備担当者

• 次世代スタジオのIP化を計画し、機材選定を行っているエンジニア
• 本格導入に向けた相互接続性検証のためのプレ購入レンタル
• 既存のSDIインフラとSMPTE 2110機器間の遅延や、ネットワーク帯域の実負荷を自社の実環境でテストできる

eスポーツ大会の配信システムオペレーター

• プレイヤー画面、実況席、ゲーム内カメラなど多入力を捌く技術者
• 幕張メッセなどで行われる大型大会の週末限定レンタル
• PCの60Hzやカメラの59.94Hzなど、多様なフレームレートのソースを内蔵コンバーターで自動変換しトラブルを防げる

企業の大規模カンファレンスを請け負う制作会社

• ハイブリッド形式の株主総会や新製品発表会を運営するディレクター
• 特定日の本番に向けたワンデーレンタル
• 4つのM/Eを活用し、会場プロジェクター用とオンライン配信用で全く異なる画面構成を1人のオペレーターで同時に作成できる

複数ステージが同時進行する音楽フェスで全映像を統合管理するのに最適な機材

• 屋外フェスの仮設コントロールテントでの運用
• 12G-SDIとIP入力を混在させ、4つのM/Eでメイン画面とサブ画面を個別に構築
• 会場の巨大LEDビジョン向け映像と、ネット配信用の高品質なスイッチングアウトの同時出力

最新のSMPTE 2110スタジオへの移行テストを実施するのにおすすめの一台

• 放送局内の機材テストルームにおけるシステム検証作業

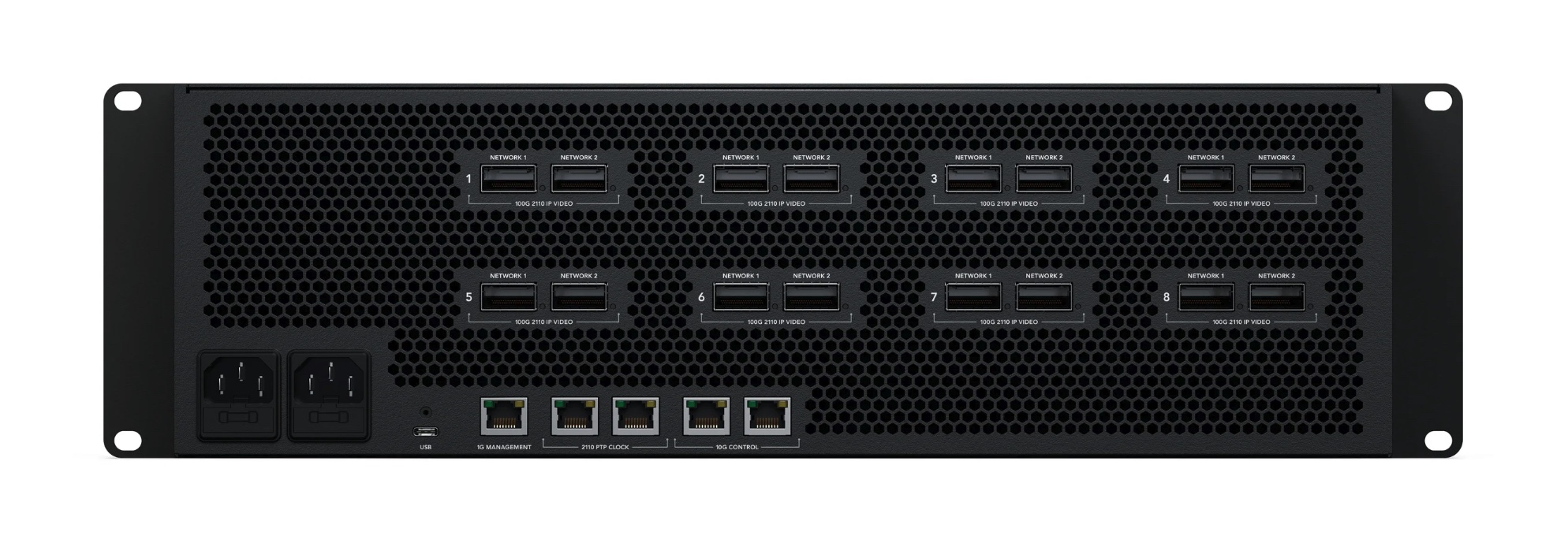

• 10Gイーサネットポート経由でのIPルーティングと、PTPによる高精度なクロック同期の設定検証
• 遅延やネットワーク帯域の客観的な検証レポートの作成および稟議用データの取得

多言語配信を行う国際的なスポーツ中継で複雑なルーティングを捌くためのシステム

• スポーツアリーナに横付けされた中継車内でのオペレーション
• 最大40系統の入力を活かし、SuperSourceで複数カメラとスコアボードをダイナミックに合成
• 言語ごとに異なるテロップや実況音声を乗せた、複数の放送用クリーンフィードの生成

プレイヤー画面と実況カメラが入り乱れるeスポーツ大会を少人数でオペレートする構成

• 大型展示会場に設置された特設ステージのバックヤード
• 全入力に搭載されたフォーマット変換機能により、ゲーミングPCと業務用カメラをそのまま直結
• フレームドロップや遅延のない、スムーズなTwitch/YouTube向けライブ配信映像の送出

企業の大規模な株主総会で会場出しとオンライン配信を完全に切り分けるための運用

• 大型ホテルの大宴会場におけるハイブリッドイベント進行
• M/E 1を会場プロジェクター用に、M/E 2をZoomウェビナー用にアサインし、マクロ機能でワンタッチ切り替え
• トラブルが許されない厳格な環境での、安定した企業向け成果物の提供

Panasonic KAIROSと比較した際の圧倒的なコストパフォーマンスとSDIの親和性

完全IPベースのPanasonic KAIROSに対し、本機は40個の12G-SDI入力とSMPTE 2110対応の10Gポートを標準搭載しています。これにより、既存のSDIカメラ資産をそのまま活かしつつ、IP化を段階的に進めることが可能です。高額なIPゲートウェイを追加購入する必要がなく、1台でハイブリッド環境を構築できる点が大きな優位性です。

NewTek TriCaster 2 Eliteを凌ぐ4 M/Eのハードウェア処理能力

ソフトウェアベースのTriCaster 2 Eliteとは異なり、本機はFPGAベースの強力なハードウェア処理を採用しています。4つの独立したミックスエフェクト列、16個のAdvanced Chroma Keyer、4つのSuperSourceを備え、どれだけ複雑な合成を行ってもフレームドロップや処理遅延が発生しません。ミッションクリティカルな生放送に最適です。

全40入力にフォーマット変換器を内蔵し、外部機器のコストと配線を削減

他社の同クラススイッチャー（Sony XVSシリーズなど）では外部コンバーターが必要になることが多い中、本機は全40入力に高品質なフォーマットコンバーターを内蔵しています。720p、1080i、2160pなど異なる解像度やフレームレートのソースを接続するだけで自動的にシステムフォーマットに変換されるため、現場でのトラブルシューティングの時間が激減します。

高額なIPインフラ機器を短期間のプロジェクトでテスト導入できるレンタルメリット

SMPTE 2110環境の構築には莫大な初期投資が必要ですが、レンタルを利用することで、数日間のイベントやスタジオ更新前のPoC（概念実証）において、本機を低コストで導入できます。レンタル品には電源ケーブル等の基本備品が揃っており、高価な機材を保守費用の負担なしで必要な期間だけテスト運用できるのは、プロフェッショナルにとって大きなメリットです。

Q: SMPTE 2110 IPビデオの接続にはどのようなネットワーク環境が必要ですか？
A: 10GBASE-T対応のマネージドスイッチと、PTP（Precision Time Protocol）による高精度なクロック同期環境が必須です。通常の社内LANとは切り離した専用の映像ネットワークを構築してください。

Q: 従来のSDIカメラと最新のIPカメラを同時に接続してミックスすることは可能ですか？
A: はい、可能です。12G-SDI入力とSMPTE 2110 IP入力は内部でシームレスにルーティングされるため、ユーザーはソースの形式を意識することなく、両者を混在させてスイッチングや合成を行えます。

Q: レンタルセットにはハードウェアのコントロールパネルは含まれますか？
A: 基本セットはスイッチャー本体（メインフレーム）のみとなります。物理的なボタン操作が必要な場合は、別途「ATEM 2 M/E Advanced Panel」などのコントロールパネルを合わせてレンタルしてください。

Q: 全入力にフォーマット変換機能があると遅延は発生しませんか？
A: フォーマット変換を有効にした場合、最大で数フレーム（通常1〜2フレーム程度）の遅延が発生します。音楽ライブなど厳密なリップシンクが求められる現場では、オーディオディレイ機能で音声を調整することをおすすめします。

Q: 配信機能や録画機能は本体に内蔵されていますか？
A: 本機には直接インターネットへ配信するエンコーダーや、本体内への録画機能は搭載されていません。外部に「HyperDeck」などのレコーダーや、「Web Presenter」などの配信用エンコーダーを接続する必要があります。

Q: 動作音や発熱はどの程度ですか？静かな会議室に置けますか？
A: 放送局用ラックマウント機器のため、強力な冷却ファンを搭載しており動作音は非常に大きいです。静粛性が求められる会議室やホールに直接置くことは避け、別室の機材ラックや防音ケースに設置してください。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、次の予約が入っていない場合に限り延長手続きが可能です。ただし、ハイエンド機材のため週末などは予約が埋まりやすいため、延長の可能性がある場合は早めのご連絡をお願いいたします。

Q: 使用に資格や専門知識は必要ですか？
A: 資格は不要ですが、ネットワーク設定やM/Eの概念、IPルーティングに関する専門知識が必要です。ATEMソフトウェアの基本操作に慣れている方であれば、スイッチング自体は直感的に行えます。

• Panasonic KAIROS Core 100...
  GPUベースのソフトウェア処理で解像度フリーな構築が可能、完全IP化を目指すユーザー向け
• NewTek TriCaster 2 Elite
  Skype連携や配信・録画機能を1台に統合しており、ワンマンオペレーションを好む配信業者に最適
• Sony XVS-G1...
  放送局で標準的な操作感と高い信頼性を持ち、既存のソニー製システムと連携させたいスタジオ向け
• Blackmagic Design ATEM 4 M/E Constellation HD...
  IP機能や4Kを省き価格を抑えたモデルで、HD解像度のSDI運用で十分なイベント制作会社向け
• Roland V-160HD...
  規模は小さいが本体に操作パネルが一体化しており、小〜中規模のハイブリッドイベントを単独で回す用途に最適

放送局システムエンジニア (40代 男性) / 段階的なIP移行に最適なハイブリッド機 : 評価 ★★★★★ 5.0

海外の放送機器展のYouTubeレビューより。既存の12G-SDIルーターと最新のSMPTE 2110スイッチを1台で橋渡しできる点が非常に高く評価されていました。全入力のフォーマット変換も強力です。一方で、IPネットワークの構築には高度なIT知識が求められ、PTP同期の設定でつまずきやすいというネットワーク周りの学習コストの高さが指摘されていました。

ライブ配信ディレクター (30代 男性) / 圧倒的な入出力数だが排熱と騒音に注意 : 評価 ★★★★☆ 4.0

映像制作ブログの検証記事より。40入力・24出力というスペックにより、大規模フェスでも分配器なしでシステムを組める余裕を絶賛。SuperSourceが4つあるため、eスポーツの複雑なPinPも余裕です。ただし、ラックマウント時の冷却ファンの音が爆音で、静かな会場のオペ卓に直接置くことは不可能であり、設置場所を選ぶ点がリアルな注意点として挙げられています。

イベント制作会社TD (50代 男性) / コスパは最強だが周辺機器の追加が必要 : 評価 ★★★★☆ 4.0

機材販売サイトの購入者レビューより。他社の同等スペック機と比べると価格破壊レベルの安さであり、ハードウェアの安定性も抜群と好評です。しかし、本体だけでは操作が難しく、ハードウェアパネルやマルチビュー用のモニター、外部レコーダーなどを揃えると結局ラック1本分のシステムになるため、搬入出の負担が大きくなるという運用上の課題が言及されていました。

必須アクセサリ

• ATEM 2 M/E Advanced Panel 20...
  複雑なスイッチングやマクロを直感的に操作するために必須のハードウェアパネル
• 12G-SDIケーブル 20m...
  カメラや各種映像ソースを本体に長距離接続するための高品質な同軸ケーブル

用途別のおすすめ

• HyperDeck Studio 4K Pro...
  プログラムアウトの高画質録画や、VTR素材のポン出し再生を追加したい場合に併用
• Blackmagic Web Presenter 4K...
  スイッチャーの出力を直接YouTubeやTwitchへ高画質でライブ配信するためのエンコーダー

代替・類似製品

• ATEM 2 M/E Constellation HD...
  4KやIP機能が不要で、よりコンパクトかつ安価にSDIベースのシステムを組みたい場合
