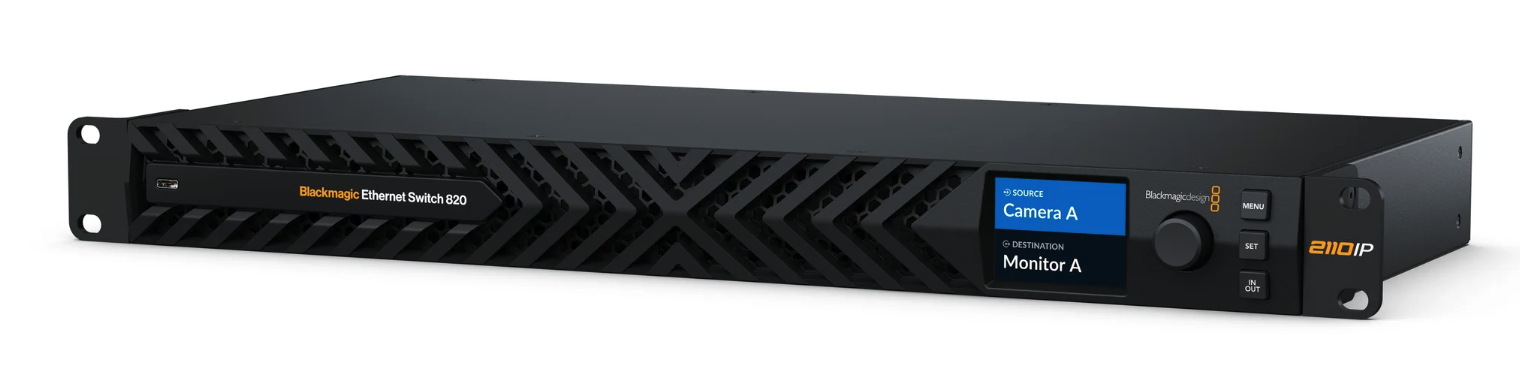

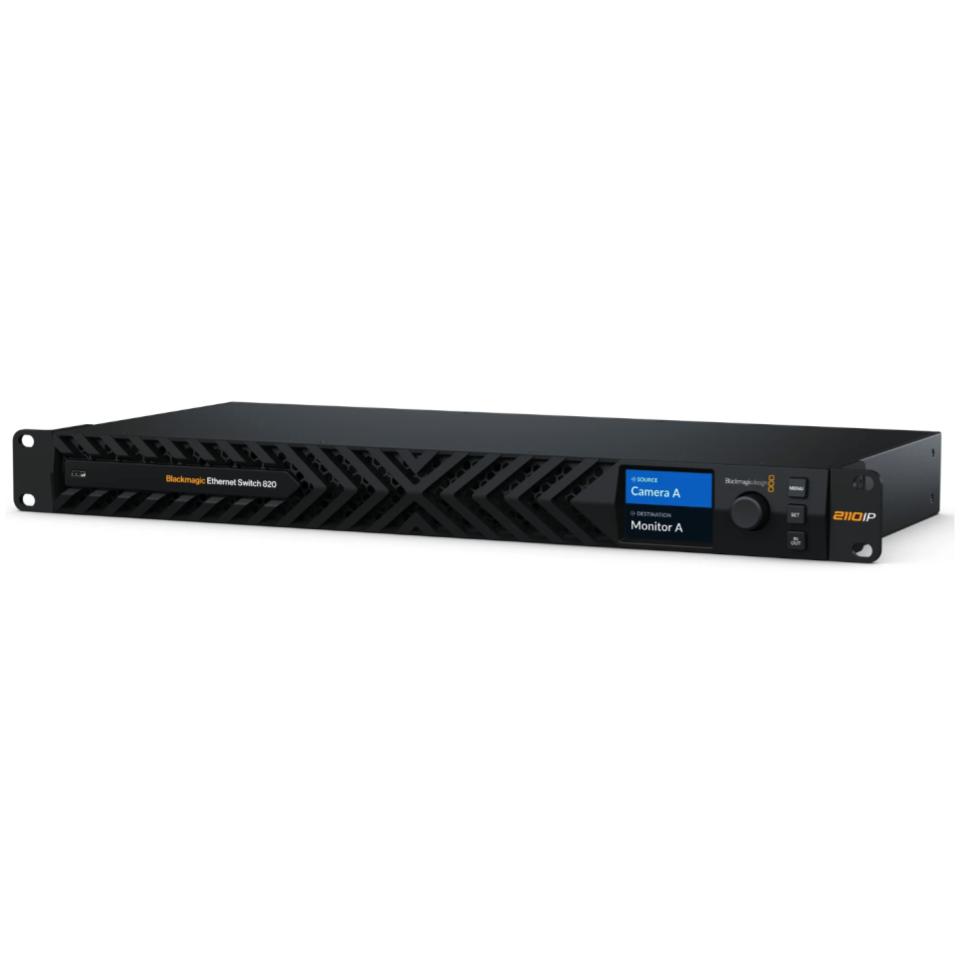

Blackmagic Ethernet Switch 820とは

Blackmagic Ethernet Switch 820は、放送や映像制作におけるSMPTE-2110 IPビデオ伝送向けに設計された高性能イーサネットスイッチです。10G RJ-45ポートを8系統、超高速な100G QSFP28ポートを2系統搭載しており、複雑なITネットワーク設定を行わずにSMPTE-2110対応機器を接続するだけで安定したIP映像システムを構築できます。さらに本体にはHDMIモニタリング出力が備わっており、接続機器のステータスやパケット状況、ビデオ信号を画面で直接確認可能です。高帯域なIPライブプロダクションを効率的かつスムーズに運用したい現場に最適な選択肢です。

この商品がおすすめの人

• SMPTE-2110のIP映像伝送システムを組みたい方：複雑なマルチキャストやPTP設定を行わずに、機器を接続するだけでプラグアンドプレイ運用を行えます。
• 10Gおよび100Gの高帯域ネットワークが必要な映像技術者：非圧縮・低遅延の映像ストリームを複数本同時に安定伝送させたい現場に適しています。
• 現場で直感的にネットワーク状態を監視したいオペレーター：内蔵HDMI出力からモニターへ接続し、視覚的にポートステータスを確認したい場合に役立ちます。

おすすめの用途

• ネットワーク構築：放送局クオリティのSMPTE-2110 IPライブ制作ネットワークや、高帯域IPビデオ機器を統合するハブ構築に最適です。
• 有線LAN接続：高速な10Gおよび100Gの有線ネットワーク環境を構築し、途切れのない安定した大容量データ伝送を行いたい現場に適しています。

Blackmagic Ethernet Switch 820をレンタルする際の注意点

レンタル前に確認したいこと

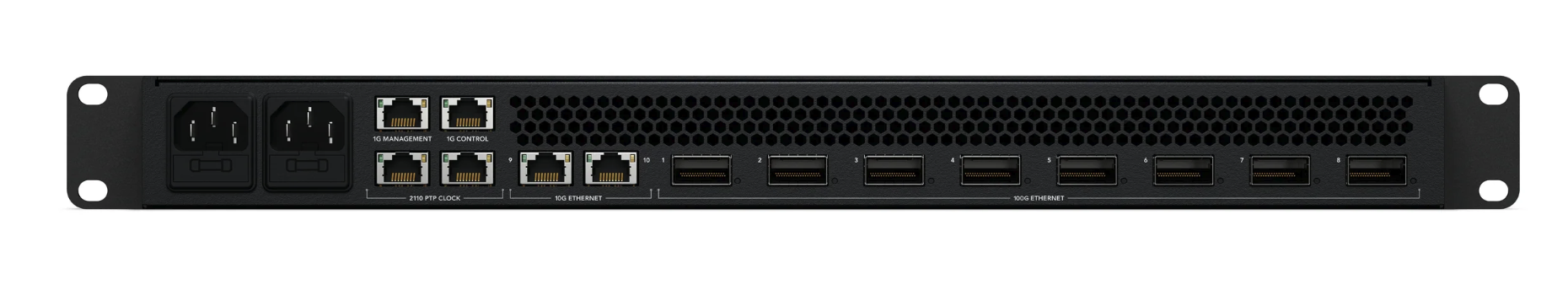

• 接続機器の規格とインターフェース：接続する映像機器やコンバーターが10GBASE-T（RJ-45）または100G QSFP28に対応しているか、仕様をあらかじめご確認ください。
• 電源ケーブルの用意：当店のレンタル付属品には電源ケーブルが含まれていません。現場に合わせて一般的な3ピン（IEC規格）の電源ケーブルをご用意ください。

スペック・機能上の注意点

• 100Gポートの接続方式：高速な100Gポート（QSFP28）を使用する場合は、対向機器や距離に合わせた適切なQSFP28ダイレクトアタッチケーブル（DAC）または光モジュールが必要です。
• ケーブルカテゴリの選定：10G RJ-45ポートで安定した伝送性能を発揮させるため、Cat6A以上のシールド付き（STP）LANケーブルの使用を推奨します。
• 排熱とファン動作音：高速処理を行う機器の性質上、内部ファンによる動作音が発生します。静粛性が求められるスタジオや配信現場の収録室内への設置時は配置場所にご配慮ください。

使用前に準備・確認したいこと

• HDMIモニタリング用のディスプレイ：ポートの状態やパケットステータスを画面で視認する場合は、HDMI入力に対応したモニターをご用意ください。
• IPアドレス設計の確認：接続する各IP対応機材側のIPアドレス設定やサブネット構成が適合しているか、事前確認を行ってください。

レンタル商品に含まれていないもの

• 別途必要：電源ケーブル（IECケーブル） — 付属していないため、本機をコンセントへ接続する一般的な3ピン（IEC C13）電源コードを別途ご用意ください。
• 利用条件によって必要：LANケーブル — 10Gポートに機材を接続するためのLANケーブル（Cat6A以上推奨）は付属していません。接続台数や距離に応じてご用意ください。
• 利用条件によって必要：QSFP28接続ケーブル／光トランシーバー — 100G QSFP28ポートを利用する場合は、適合するケーブルやモジュールを別途ご用意ください。

おすすめオプション

• あると便利：HDMI小型モニター — 本機のHDMIモニタリング出力端子と接続することで、各ポートの通信状態や映像状況をリアルタイムで現場確認できます。
• 利用条件によって必要：ATEMライブプロダクションスイッチャー — SMPTE-2110対応のスイッチャーや周辺機材と組み合わせることで、低遅延かつ高画質なIPライブプロダクション環境を構築可能です。
