映像制作現場の同期を司る中核デバイスとは

「AJA HD/SDシンクジェネレーター GEN10」は、プロフェッショナルな映像制作および放送環境において、システム全体のタイミングを正確に一致させるための基準信号（リファレンス）を生成する中核デバイスです。複数のカメラ、スイッチャー、レコーダー、オーディオミキサーが混在する現場では、各機器のフレームレートや位相がわずかにずれるだけで、映像の乱れや音声のリップシンクのズレといった致命的な問題が発生します。本製品は、システム全体に高精度な心拍（クロック）を供給することで、これらの課題を根本から解決します。単なる信号発生器にとどまらず、放送局基準の厳格なタイミング要件を満たすよう設計されており、安定したインフラ構築に欠かせない土台として機能します。

複雑化するフォーマット環境における安定性の確保

現代の映像制作現場が抱える最大の課題は、多様な解像度とフレームレートの混在です。最新のHDシステムと従来のSDシステムが同じネットワーク内で稼働するケースは珍しくありません。本製品は、こうした複雑な過渡期の環境において、システム全体の調和を保つという重要な役割を担っています。単一のフォーマットしか出力できないジェネレーターでは、複数の変換器を噛ませる必要があり、それが新たな遅延やトラブルの火種となります。本製品は、多様なフォーマットの信号を同時に、かつ極めて正確なタイミングで供給できるため、システム管理者の負担を劇的に軽減し、予測不可能なエラーの発生を未然に防ぐことができます。

SD/HD混在環境をシームレスにつなぐ柔軟なアーキテクチャ

本製品の技術的なアイデンティティは、その独立した出力系統のアーキテクチャにあります。SD用のブラックバースト信号とHD用のトライレベルシンク信号を、それぞれ完全に独立したグループとして同時に出力する能力を備えています。これにより、例えばレガシーなSDスイッチャーを基準にしつつ、最新のHDカメラ群にも適切な同期信号を送るといった、ハイブリッドな運用が1台で完結します。さらに、AES-11オーディオ同期信号の出力も統合されているため、映像と音声の同期を別々の機器で管理する煩雑さから解放されます。この包括的な信号処理能力が、多様なプロジェクトにおける高い適応性を実現しています。

堅牢性と信頼性を追求したハードウェア設計

AJA製品の系譜に共通する、現場の過酷な環境に耐えうる堅牢なハードウェア設計も本製品の大きな特徴です。航空機グレードのアルミニウムを採用したコンパクトなシャーシは、外部からの物理的な衝撃や電磁ノイズから内部の精密な回路を保護します。また、ソフトウェアやPCを介さずに、本体背面のディップスイッチのみで直感的にすべての設定を物理的に行える設計思想は、一刻を争うトラブルシューティングの現場で真価を発揮します。OSのフリーズやネットワークの不具合といったIT由来のトラブルと無縁であることは、絶対に止まることが許されないライブ配信や生中継において、究極の信頼性を担保する要素となっています。

プロフェッショナル基準を満たす信号精度の意義

本製品が供給するリファレンス信号の極めて高い精度は、最終的な出力品質に直結します。同期が不完全なシステムでは、スイッチャーでの画面切り替え時にノイズ（グリッチ）が走ったり、長時間の収録で映像と音声が徐々にずれていくといった現象が起きます。本製品の高精度なオシレーターが生成するクリーンな信号は、これらの微細なジッターを排除し、シームレスなトランジションと完璧なリップシンクを保証します。この目に見えない「基準の質」こそが、視聴者に違和感を与えない高品質な映像体験を支えており、アマチュアの制作環境とプロフェッショナルの現場を分ける決定的な境界線となっています。

ライブ配信技術者

• ワンデーの音楽ライブや企業イベントで、複数台のカメラとスイッチャーを運用するプロフェッショナルです。本番環境と同じ機材構成での事前テストや、スポットでの機材増強時にレンタルを活用します。機材間の映像や音声のズレ（リップシンク問題）という致命的なペインポイントを、本製品の正確な基準信号で解決します。

ポスプロのシステムエンジニア

• 映像編集スタジオのインフラを管理し、新しいノンリニア編集機やオーディオインターフェースの導入検証を行う技術者です。システム改修時の数日間の動作確認としてレンタルを利用します。SD/HD/オーディオの異なるフォーマットが混在する過渡期のシステムにおいて、同期が取れないという課題を1台でクリアにします。

中継車オペレーター

• スポーツ中継や大型野外フェスなどで、限られたラックスペースに機材を組み込んで運用するエンジニアです。季節ごとの大型イベントに伴う一時的な機材拡張の際にレンタルします。長距離ケーブルの引き回しによる信号の減衰や位相のズレという現場特有の悩みを、安定したトライレベルシンクの供給によって解消します。

中規模スタジオのテクニカルディレクター

• 自社スタジオで定期的な番組収録を行い、レガシー機材と最新機材を組み合わせて運用する責任者です。既存のマスタークロックが故障した際の代替機材として、修理期間中の短期レンタルを必要とします。PCレスのディップスイッチ設定により、緊急時でもマニュアルなしで即座に既存システムへ組み込める点が役立ちます。

音楽ライブ配信で複数カメラの映像ズレを防ぐための同期構築

• 薄暗いライブハウスでのマルチカム配信において、スイッチャーと4台のカメラへHDトライレベルシンクを供給します。各機器のフレームレートを1080p/59.94に厳密に固定することで、カメラ切り替え時のノイズを排除し、ドラムの打撃音と映像が完全に一致した高品質なクライアント納品映像を実現します。

大規模カンファレンスの中継現場で安定したスイッチングを行う環境整備

• 日中の広大なイベントホールで、プレゼン資料のPC映像と登壇者用カメラの映像をミックスするシーンです。本製品からブラックバースト信号をメインスイッチャーへ送り、システム全体の基準タイミングを確立します。これにより、解像度の異なる入力ソースを切り替えても画面が乱れない、シームレスな配信映像を出力します。

スタジオ収録におけるSD旧機材とHD最新機材の混在システムの統合

• テレビ局のサブスタジオにて、過去のSDアーカイブ映像を再生する旧型VTRと、最新のHD収録システムを同時に稼働させます。本製品の独立した出力系統を活用し、SD用とHD用の異なるリファレンス信号を同時に出力することで、フォーマット違いによる同期エラーを防ぎ、スムーズなマスターデータ作成を可能にします。

野外スポーツイベント撮影での長距離ケーブル引き回し時の位相補正

• 屋外の陸上競技場で、中継車から各カメラマンまで数十メートルのBNCケーブルを這わせる過酷な現場です。本製品をハブとして堅牢な基準信号を各エンドポイントへ分配します。長距離伝送によるわずかなタイミングの遅延をシステム全体で吸収し、ゴール瞬間のスローモーション再生でも色ズレのない正確な映像を提供します。

映像編集スタジオのシステム改修時における基準信号の仮設運用

• 深夜のポストプロダクションスタジオで、オーディオミキサーと映像編集機材の入れ替え作業を行う場面です。本製品からAES-11オーディオ同期信号を出力し、DAWシステムとビデオルーターのクロックを一致させます。これにより、長時間のタイムライン書き出し時でも音ズレが一切発生しない完璧な完パケ映像を作成します。

7系統の独立した出力による圧倒的な接続柔軟性

Blackmagic DesignのMini Converter Sync Generatorが同一フォーマットの6系統出力であるのに対し、本製品はSD（2系統）、HD（4系統）、AES-11（1系統）の計7系統の出力を備えています。SDとHDの各グループで独立してフォーマットを設定できるため、新旧の機材が混在する複雑なスタジオ環境でも、複数のジェネレーターを用意することなく1台で完結します。

AES-11オーディオ基準信号出力の標準搭載

一般的な映像用シンクジェネレーターの中にはオーディオ同期を持たないモデルも多いですが、本製品はAES-11オーディオ同期出力（サイレンスまたはトーン）を標準搭載しています。これにより、ビデオスイッチャーへの映像リファレンス供給と同時に、デジタルオーディオミキサーへのクロック供給が可能となり、映像と音声のリップシンクずれという致命的なトラブルを根本から防ぎます。

ディップスイッチによるPC不要の即時設定

一部の機材では詳細な設定にPCや専用ソフトウェアが必要になる場合がありますが、本製品は本体背面に配置されたディップスイッチのみで全設定が完結します。現場へのPC持ち込みやネットワーク接続の手間が省け、万が一設定変更が必要になった際も、物理スイッチの切り替えだけで即座に目的のフォーマットを出力できるため、ダウンタイムを最小限に抑えられます。

短期現場ですぐに使えるユニバーサル電源付属のレンタルセット

レンタル品には、世界中で使用可能な100-240V対応の専用ACアダプターが標準で付属しています。短期間のイベントや急な機材トラブル時の代替機としてレンタルした場合でも、到着後すぐにコンセントに繋いで運用を開始できます。特殊な電源ケーブルや追加の変換アダプターを購入・手配する余計なコストと時間を削減できる、レンタルならではのメリットです。

Q: 使用に資格や専門知識は必要ですか？
A: 特別な資格は不要ですが、映像・音声フォーマット（フレームレート、ブラックバースト、トライレベルシンク等）に関する基礎的な専門知識が必要です。接続する機器群の仕様を理解した上で設定を行う必要があります。

Q: レンタルセットには何が含まれますか？
A: 本体と専用ACアダプターが含まれます。各機器へ接続するためのBNCケーブルや、ループスルー端子用のターミネーター（終端抵抗）は付属しませんので、ご自身の環境に合わせて別途ご用意ください。

Q: Blackmagic DesignのSync Generatorと比較してどう違いますか？
A: Blackmagic製品が全出力で同一のフォーマットを出力するのに対し、本製品はSD信号とHD信号を別々のグループとして同時に出力でき、さらにAES-11オーディオ同期信号も出力できる点が大きな違いです。

Q: 別途用意すべきメモリカード・バッテリー・アクセサリは？
A: 本製品は基準信号を発生させる機器のため、メモリカードは不要です。バッテリー駆動には対応しておらずAC電源が必須です。アクセサリとして、必要な長さと本数の75Ω BNCケーブルを別途ご用意ください。

Q: 映像と音声の同期を1台で行うことは可能ですか？
A: はい、可能です。HD/SDの映像用リファレンス信号に加えて、AES-11オーディオ基準信号の出力を備えているため、ビデオスイッチャーとオーディオミキサーの両方に正確なクロックを同時に供給できます。

Q: PCや専用ソフトウェアを使って設定を変更する必要がありますか？
A: いいえ、PCやソフトウェアは一切不要です。本体背面に搭載されているディップスイッチの組み合わせを変更するだけで、出力フォーマットなどのすべての設定を直感的に現場で行うことができます。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、次のお客様の予約が入っていない場合に限り、Webサイトのマイページから簡単にレンタル期間の延長手続きが可能です。現場での設営トラブルやスケジュールの変更時にも柔軟に対応できます。

Q: どのようなHDフォーマットの出力に対応していますか？
A: 1080i、1080p、1080psf、720pなど、主要な19種類のHDフォーマットに対応しています。23.98から60までの幅広いフレームレートをサポートしており、国内外の多様なプロジェクトに適応します。

• Blackmagic Design Mini Converter Sync Generator
  全出力が同一フォーマットになるため、単一解像度環境でのコストを抑えたい小規模配信ユーザーに最適です。
• Leader LT4610...
  PTP対応やGPS同期など高度な機能を備え、放送局レベルの厳密なシステム構築を求めるエンジニアに好まれます。
• Tektronix SPG8000A...
  マスターシンクジェネレーターとして圧倒的な信頼性を持ち、大規模な中継車や基幹放送システムを組むプロ向けです。
• AJA FS1...
  シンク発生だけでなくアップ/ダウンコンバートも同時に行いたい、多機能な信号処理を求めるポスプロ環境に適しています。
• Phabrix Sx TAG...
  ポータブルな波形モニター兼ジェネレーターであり、現場を移動しながら信号テストを行う保守技術者に重宝されます。

配信エンジニア (30代 男性) / 混在環境での救世主。ただし本体の熱には注意 : 評価 ★★★★☆ 4.5

YouTubeの機材レビュー動画を参考に導入しました。SDの旧型スイッチャーとHDの最新カメラを組み合わせる際、独立した出力系統のおかげでリップシンクが完璧に合いました。PC不要でディップスイッチだけで設定できるのは現場で本当に助かります。ただ、長時間駆動させると本体がかなり熱を持つため、ラックマウント時などは周囲の通気性を確保する工夫が必要です。

スタジオ管理者 (50代 男性) / 安定性は抜群だが、マニュアルが英語ベース : 評価 ★★★★☆ 4.0

海外の業務用機材フォーラムでの評価が高く、設備更新の事前検証としてレンタル。AES-11オーディオ出力があるため、映像と音声の同期がこれ1台で完結し、配線が非常にスッキリしました。信号の精度も文句なしです。一方で、本体裏のディップスイッチの割り当て表が英語表記かつ非常に細かいため、暗い現場ではスマホのライトと拡大鏡がないと設定変更が厳しいのが難点です。

中継車オペレーター (40代 女性) / 堅牢で頼れる相棒。ケーブル類は別途用意を : 評価 ★★★☆☆ 3.5

機材レンタルサイトの口コミを見て野外スポーツ中継用に借りました。金属製のシャーシは非常に頑丈で、過酷な環境でも安定してリファレンス信号を出し続けてくれました。トラブルフリーで運用できたのは素晴らしいです。ただ、製品にはBNCケーブルやターミネーターが一切付属していないため、初めてレンタルする際は必要な本数のケーブル類を忘れずに同時手配する必要があります。

必須アクセサリ

• BNCケーブル 1m...
  各映像機器へリファレンス信号を分配接続するために必須となる標準的なケーブルです。
• BNCターミネーター 75Ω...
  機器のループスルー出力を適切に終端し、信号の反射によるノイズを防ぐために必要です。

用途別のおすすめ

• XLR-BNC 変換ケーブル...
  AES-11オーディオ同期信号を、XLR入力を持つオーディオミキサー等へ接続する際に使用します。
• 無停電電源装置（UPS）...
  長時間のライブ配信や収録において、不意の停電から同期システム全体を保護するために併用します。

代替・類似製品

• Blackmagic Design Mini Converter Sync Generator
  出力フォーマットが1種類で済む小規模な環境向けに、よりコストを抑えたい場合の代替機です。

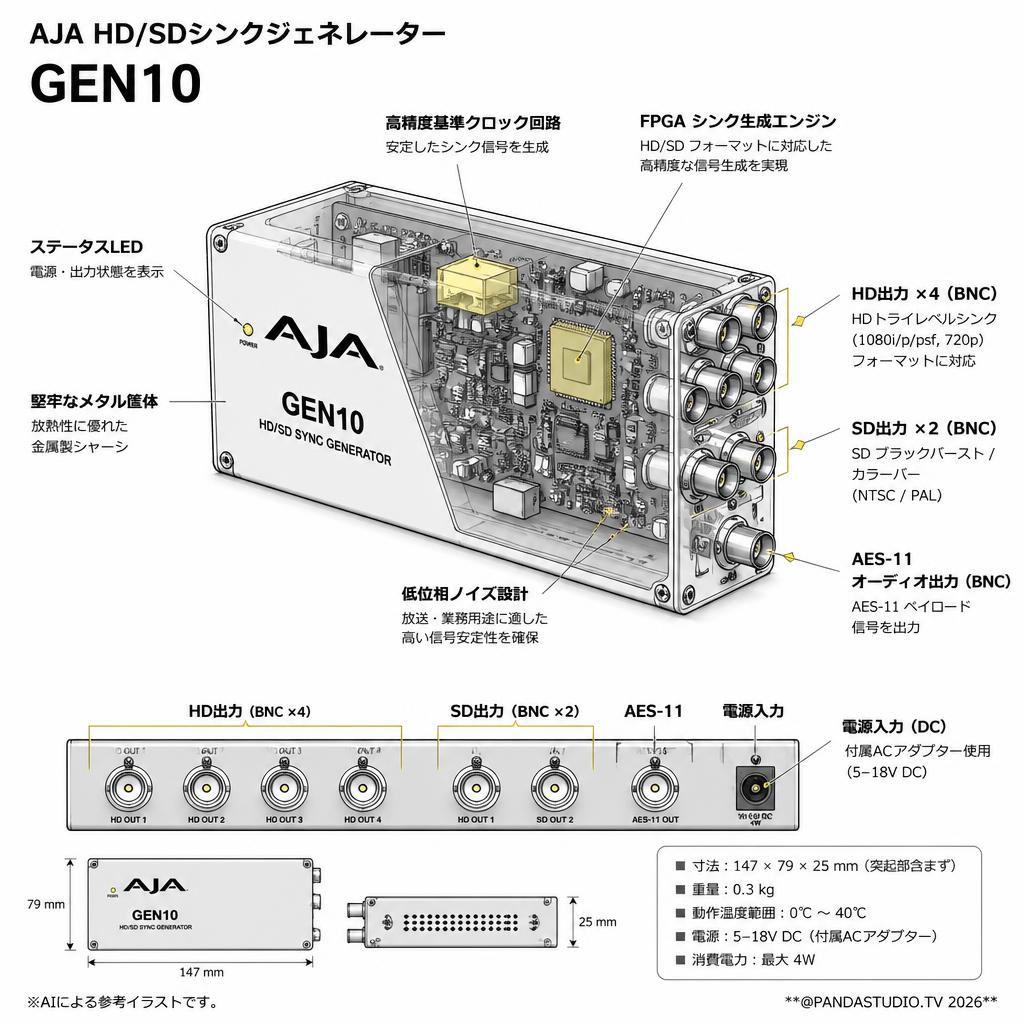

イメージセンサー: 非搭載（映像処理機器のため）

レンズ: 非搭載

写真解像度: 非対応

映像出力解像度・フレームレート: HD トライレベルシンク（1080i 50/59.94/60、1080p 23.98/24/25/29.97/30、1080psf 23.98/24/25/29.97/30、720p 23.98/24/25/29.97/30/50/59.94/60）、SD ブラックバースト/カラーバー（NTSC/PAL）

接続端子 (Connectivity): HD出力（BNC×4）、SD出力（BNC×2）、AES-11オーディオ出力（BNC×1）

防水性能: 非対応（屋内または保護された環境用）

バッテリー容量・駆動時間・充電時間: 非搭載（付属のACアダプターによる電源供給のみ）

ストレージ: 非搭載

寸法と重量: 147 mm × 79 mm × 25 mm、0.3 kg

動作温度範囲: 0℃ 〜 40℃
