SDI信号の長距離伝送におけるボトルネックを解消する設計思想

「AJA 3G-SDI/LC マルチモード Fiberトランシーバー FiDO-TR-MM」は、放送品質のSDI映像信号を光ファイバー経由で送受信するためのプロフェッショナル向け変換器です。一般的な同軸ケーブル（BNC）によるSDI伝送は、距離が延びるにつれて信号の減衰が避けられず、100メートルを超えるような大規模な会場では映像の乱れや信号の消失といった致命的なリスクを伴います。本製品は、映像信号を光信号に変換することで、物理的な距離の制約を大幅に引き上げ、高画質な映像データを劣化なく送り届けるという現場の根本的な課題を解決するために開発されました。

なぜマルチモード光ファイバーが選ばれるのか

光ファイバーにはシングルモードとマルチモードが存在しますが、本機はマルチモード（LCコネクタ）を採用しています。マルチモードは、施設内に既に敷設されている既存の光ファイバー網（OM3やOM4規格など）を活用しやすいという特徴を持っています。スタジアムや大型カンファレンスセンターなどの常設インフラをそのまま利用できるため、新たに長距離ケーブルを引き直す手間やコストを削減できる点が、多くのシステムインテグレーターや映像技術者に支持されている理由です。

過酷な現場に耐えうる堅牢性と信頼性の追求

放送やライブイベントの現場では、機材の物理的な耐久性がプロジェクトの成否を左右します。AJA製品に共通する哲学として、筐体には放熱性と堅牢性に優れた金属製アルミニウムケースが採用されています。これにより、ラック裏の狭いスペースや屋外の仮設テント内といった温度変化の激しい過酷な環境下でも、熱暴走によるダウンタイムを防ぎ、安定した24時間稼働を実現します。プロの現場で「止まらないこと」を最優先に設計された信頼性が本機のアイデンティティです。

送受信を一台でこなすトランシーバー構造の利点

送信（Transmitter）と受信（Receiver）の両方の機能を1つのコンパクトな筐体に収めている点も、本製品の重要な特徴です。双方向の通信経路を1台で確保できるため、カメラ側からの映像送りだけでなく、ベースステーション側からのリターン映像の伝送など、複雑なルーティングを省スペースで構築できます。機材の持ち込み量が制限される中継車や、仮設の配信ブースにおいて、システムの複雑さを軽減し、設営スピードの向上に貢献します。

映像業界の標準に準拠したシームレスな導入

SMPTE規格に完全準拠しているため、他社製のスイッチャーやルーター、カメラシステムと組み合わせた際にも互換性の問題が発生しにくい設計となっています。特別なソフトウェアのインストールや複雑なディップスイッチの設定は不要で、電源とケーブルを接続するだけで即座に信号の変換が開始されます。この「プラグアンドプレイ」の思想は、設営時間が限られた現場において、技術者の心理的負担を軽減し、よりクリエイティブな作業に集中できる環境を提供します。

大規模イベントのライブ配信エンジニア

アリーナクラスの会場でマルチカメラ配信を担当する技術者。数日間の音楽フェス現場で、ステージ上のカメラから数百メートル離れた配信卓まで映像を引く必要がある際の一時的なレンタルに最適。同軸ケーブルの限界距離を超える現場での信号ロスという致命的なリスクを、光伝送への変換によって確実かつ安全に回避します。

企業の社内スタジオ構築担当者

本社ビル内に常設の配信スタジオを新設し、別フロアの会議室と映像を繋ぎたい情報システム担当者。本格導入前のテスト稼働として数週間のレンタル検証に適合。ビル内に既存敷設されているマルチモード光ファイバー網をそのまま活用できるかを事前に確認でき、大規模な追加配線工事の要否を正確に判断する手助けとなります。

スタジアムのスポーツ中継カメラマン

プロスポーツの試合で、観客席の最上段からフィールドを俯瞰で狙うポジションを担当する撮影者。シーズン中の特定試合のみ、中継車から離れた特殊なカメラ位置が要求されるスポット案件での利用に合致。長距離の同軸ケーブルを引き回す重量と設営の労力から解放され、軽量な光ファイバーケーブル1本で高品質な映像を送り返せます。

放送局のロケ・中継技術スタッフ

屋外の特設ステージや選挙特番の中継など、不規則な環境で臨時のベースキャンプを設営する放送技術者。急遽決まった特番ロケに向けて、手持ちの光延長機材が不足した際の即日レンタルに最適。AJA製の信頼できるトランシーバーを追加手配することで、予期せぬ機材トラブル時にも双方向通信のバックアップ回線を即座に構築できます。

大型カンファレンスで別会場へ映像を中継するのに最適なシステム

広大な展示会場において、基調講演の様子を数百メートル離れたサテライト会場へリアルタイム中継するシーン。1080/60pの3G-SDI信号をマルチモード光ファイバーで伝送し、映像の遅延やノイズをゼロに抑えます。長距離でも安定したクリーンな映像をプロジェクターへ出力し、来場者の満足度を高めることができます。

スタジアムの観客席から中継車へリターン映像を送るのにおすすめの構成

ピッチサイドに設置したカメラから、場外に停めた中継車へ映像を送りつつ、中継車からのリターン映像をカメラマンのモニターへ返すシーン。本機は送受信が独立した双方向通信が可能なため、LCケーブル2芯を使って1台で双方向のルーティングを完結。ディレクターとの連携がスムーズな番組制作を実現します。

企業ビル内の既存インフラを活用したフロア間配信に便利な機材

高層オフィスビルにおいて、1階のロビーで行われる入社式の映像を、30階の役員会議室へ高画質で配信するシーン。ビル内にあらかじめ敷設されているOM3/OM4のマルチモード光ファイバー回線のパッチパネルに本機を接続。新規のケーブル敷設工事を行うことなく、既存設備を活用して社内向けの高品質な映像共有が可能になります。

野外音楽フェスのフロントオブハウスとステージを繋ぐ強靭な中継網

屋外フェスで、観客席後方のPA・照明卓（FOH）とステージ袖の映像スイッチャー卓を繋ぐシーン。炎天下や夜間の冷え込みなど温度変化の激しい仮設テント内でも、AJA特有の放熱性に優れた金属筐体が熱暴走を防止。長時間の連続稼働でも映像がフリーズすることなく、ステージ上の大型LEDビジョンへ安定した送出を維持します。

医療現場のカンファレンスで手術室の映像を別室へ低遅延で届ける運用

大学病院において、手術室の術野カメラの映像を、別棟の医学生向け講義室へライブ配信するシーン。非圧縮のSDI信号をそのまま光伝送するため、エンコード処理による遅延が一切発生しません。執刀医の手元の細かな動きをリアルタイムかつ高解像度でモニターへ映し出し、正確な医療教育コンテンツとしての役割を果たします。

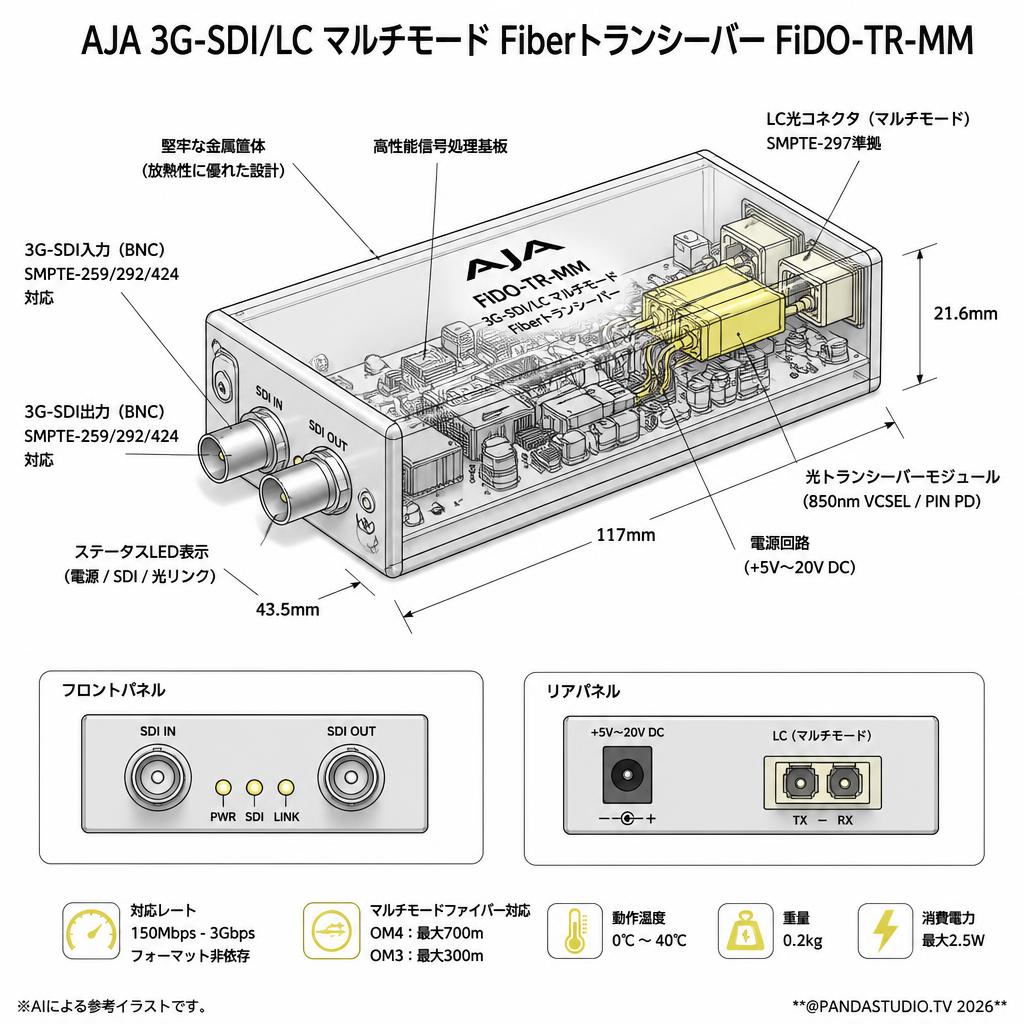

最長700mの長距離伝送を可能にするマルチモード対応

Blackmagic DesignのMicro Converter SDI to HDMI等（同軸による数十mの伝送限界）とは異なり、本機はOM4規格のマルチモード光ファイバーを使用することで最長700m、OM3規格でも300mという圧倒的な長距離伝送を実現します。施設内の既存LAN用配線を転用できるため、インフラ構築のコストを劇的に削減できます。

完全独立した2系統（送・受）の双方向ルーティング

同価格帯の単方向コンバーターとは一線を画し、本機は1台の中に送信（Tx）と受信（Rx）の機能を完全に独立して搭載しています。カメラからの映像送り（1Tx）と、スイッチャーからのリターン映像の受け取り（1Rx）を、この1台と2芯のLC光ケーブルだけで同時に処理可能。システム構成のシンプル化に直結します。

過酷な現場を耐え抜くAJA独自の高耐久アルミニウム筐体

プラスチック筐体を採用する安価な民生用コンバーターと比較して、AJA FiDOシリーズは航空機グレードのアルミニウム削り出し筐体を採用しています。長時間の連続稼働による熱暴走リスクを物理的な放熱設計でクリアしており、ラックマウントの密集状態や真夏の屋外テント内でも、放送品質の安定性を担保します。

ACアダプター付属で届いたその日から即座に運用可能

レンタル特有のメリットとして、本製品には専用のロック式AC電源アダプター（DWP-U-R1）が標準でセットされています。光コンバーターの運用において「本体は借りたが電源の仕様が合わず現場で動かない」というトラブルを防ぐため、追加の電源オプションを購入することなく、到着後すぐにテスト・本番環境に組み込めます。

Q: 使用に資格や専門知識は必要ですか？
A: 特殊な資格や複雑なネットワーク設定は不要です。SDI同軸ケーブルとLC光ファイバーケーブルを物理的に接続し、付属の電源アダプターをコンセントに挿すだけで、自動的に信号の変換・伝送が開始されるプラグアンドプレイ設計となっています。

Q: レンタルセットには何が含まれますか？
A: FiDO-TR-MM本体に加え、専用のロック式AC電源アダプターが同梱されています。映像を入力するためのBNCケーブルや、伝送用のLCマルチモード光ファイバーケーブルは含まれておりませんので、現場の距離に合わせて別途ご用意ください。

Q: シングルモードの光ファイバーケーブルでも使用できますか？
A: いいえ、本機は「マルチモード専用」のトランシーバーです。シングルモードの光ファイバーケーブルを接続しても正常に通信できません。シングルモード環境でご利用の場合は、姉妹機の「FiDO-TR（シングルモード対応版）」をレンタルしてください。

Q: Blackmagic製の光コンバーターと比較してどう違いますか？
A: 最大の違いは筐体の堅牢性と放熱設計です。AJA製品は金属削り出しの筐体を採用しており、長時間の連続稼働や過酷な温度環境での安定性に定評があります。また、本機はマルチモードファイバーに特化している点も特徴です。

Q: 映像信号に遅延（ディレイ）は発生しますか？
A: 信号のエンコードやデコード（圧縮・展開）を行わず、SDI信号をそのまま光信号に物理変換しているため、映像の遅延は発生しません（光の伝播速度に依存する理論上の極小遅延のみ）。ライブ配信や大型スクリーン投影でもズレを気にせず使用できます。

Q: 実撮影条件での電源供給はどのように行いますか？
A: 付属のACアダプター（100-240V対応）を使用し、コンセントから給電します。本体側の電源コネクタはスクリューロック式になっており、現場でケーブルが引っ張られても不意に電源が抜けない安全設計が施されています。

Q: 1台のトランシーバーで2系統の映像を同時に送ることはできますか？
A: 本機は「1系統の送信」と「1系統の受信」を行うトランシーバーです。同じ方向に2系統の映像を同時に送信したい場合は、デュアルトランスミッターモデルの「FiDO-2T」などの別機種を選定する必要があります。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、機材のその後の予約状況に空きがある場合に限り、マイページからレンタル期間の延長手続きが可能です。現場での設営リハーサルが長引いた場合や、プロジェクトの工期が延びた際にも柔軟に対応いたします。

• Blackmagic Design Mini Converter Optical Fiber 12G...
  12G-SDIまで対応する上位規格モデル。4K映像を伝送したいユーザー向け。
• AJA FiDO-TR...
  本機のシングルモード対応版。最大10kmの超長距離伝送が必要な屋外イベント現場に最適。
• Blackmagic Design ATEM Camera Converter
  バッテリー内蔵でインカム機能も搭載。カメラマンと直接通話したいライブ中継用途向け。
• AJA FiDO-T-MM...
  送信（トランスミッター）専用モデル。リターン映像が不要で、送り出しのみを安価に行いたい場合に。
• AJA FiDO-R-MM...
  受信（レシーバー）専用モデル。上記送信機とペアで使い、受け側のシステムをシンプルに組みたいユーザー向け。

配信技術ディレクター (40代 男性) / 既存インフラを活用できて設営が激減 / 評価 ★★★★★ 5.0

イベント映像オペレーター (30代 女性) / 熱暴走知らずの安心感 / 評価 ★★★★☆ 4.0

放送局システムエンジニア (50代 男性) / 双方向通信が省スペースで完結 / 評価 ★★★★☆ 4.5

必須アクセサリ

• BNCケーブル 10m...
  カメラやスイッチャーから本機へSDI信号を入力・出力するために必須
• LC-LC マルチモード光ファイバーケーブル 100m...
  本機同士を繋ぐ長距離伝送用のメインケーブル。現場の距離に合わせて手配

用途別のおすすめ

• SDI分配器 (1入力4出力)...
  受信した映像信号を、複数のモニターや録画機へ同時にパラ出ししたい場合に追加
• Vマウントバッテリー...
  屋外などACコンセントがない環境で、D-Tap変換を用いて本機へ給電する際の電源として

代替・類似製品

• AJA FiDO-TR...
  マルチモードではなく、シングルモード光ファイバー（最大10km）を使用する現場向けの同型機
