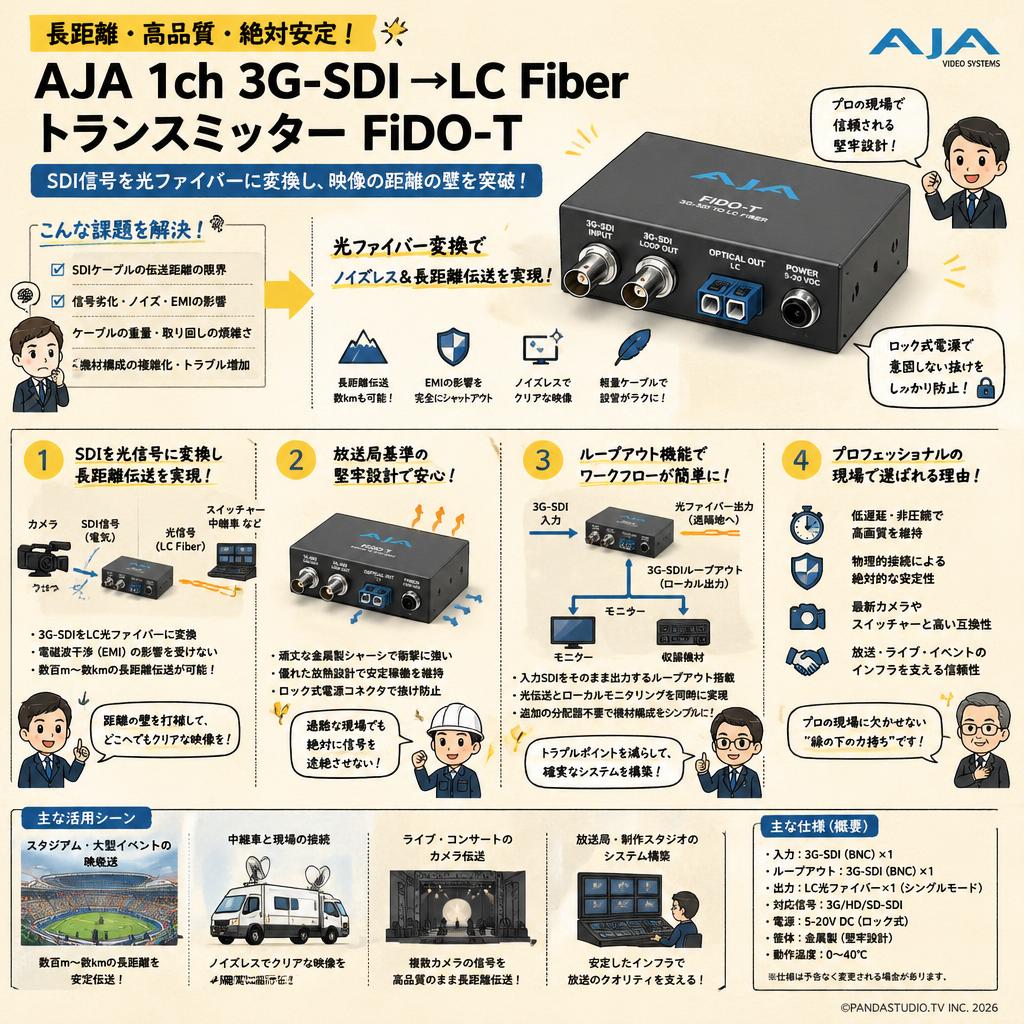

長距離映像伝送の課題を解決するプロフェッショナル向け変換器とは？

「AJA 1ch 3G-SDI → LC Fiber トランスミッター FiDO-T」は、映像制作現場において SDI 信号を光ファイバー信号に変換し、長距離伝送を可能にする業務用のミニコンバーターです。一般的な同軸ケーブルでは SDI 信号の伝送距離に物理的な限界があり、広大なイベント会場やスタジアムなどでは信号の減衰が大きな課題となります。本製品は、電気信号を光信号に変換するというシンプルな役割を極めて高い信頼性で実行することで、この距離の壁を打破します。放送業界で長年培われた AJA Video Systems 社の設計思想が色濃く反映されており、過酷な現場でも絶対に信号を途絶させない安定稼働こそが最大の存在意義です。

なぜ光ファイバーへの変換が必要とされるのか

映像制作の規模が拡大するにつれ、カメラからスイッチャー、あるいは中継車までの距離は数百メートルからキロメートル単位に及ぶことが増えています。同軸ケーブルでこの距離を這わせることは、信号の劣化だけでなく、ケーブル自体の重量やノイズ混入のリスクといった物理的な制約を伴います。本製品を用いて LC 光ファイバーに変換することで、電磁波干渉（EMI）の影響を一切受けず、ノイズレスでクリアな映像信号を遠方まで届けることが可能になります。これにより、インフラ構築の自由度が飛躍的に向上します。

放送局基準の堅牢性と現場での適応力

プロの現場では、機材の故障や信号の途絶は致命的な放送事故につながります。そのため、本製品は極めて堅牢な金属製シャーシを採用し、外部からの衝撃や放熱性に優れた構造を持っています。また、電源コネクタには抜け防止のロック機構が備わっており、人が行き交うバックヤードや屋外の仮設現場でも、意図しない電源の切断を防ぐ設計が施されています。この「当たり前の動作を確実に守る」というアプローチが、多くのプロエンジニアから支持される理由です。

システム構築を容易にするループアウト機能の役割

単なる変換器にとどまらず、入力された SDI 信号をそのまま出力するループアウト端子を備えている点も、現場のワークフローに深く根ざした実用的な設計です。これにより、光ファイバーで遠隔地に映像を送りつつ、同時にローカルのモニターや収録機材にも同じ映像を分配することができます。追加の分配器を用意する必要がなくなり、機材構成のシンプル化とトラブルポイントの削減に大きく貢献します。

現在のプロフェッショナル環境における位置づけ

近年では IP 伝送や無線伝送技術も進化していますが、遅延のなさ、非圧縮での画質維持、そして物理的な接続による絶対的な安定性において、ベースバンド信号の光ファイバー伝送は依然として最高峰の選択肢です。本製品は、最新のデジタルシネマカメラや放送用スイッチャーと組み合わせて使用されることを前提としており、インフラの根幹を支える「縁の下の力持ち」として、現代のハイエンドな映像システムにおいて不可欠な役割を担い続けています。

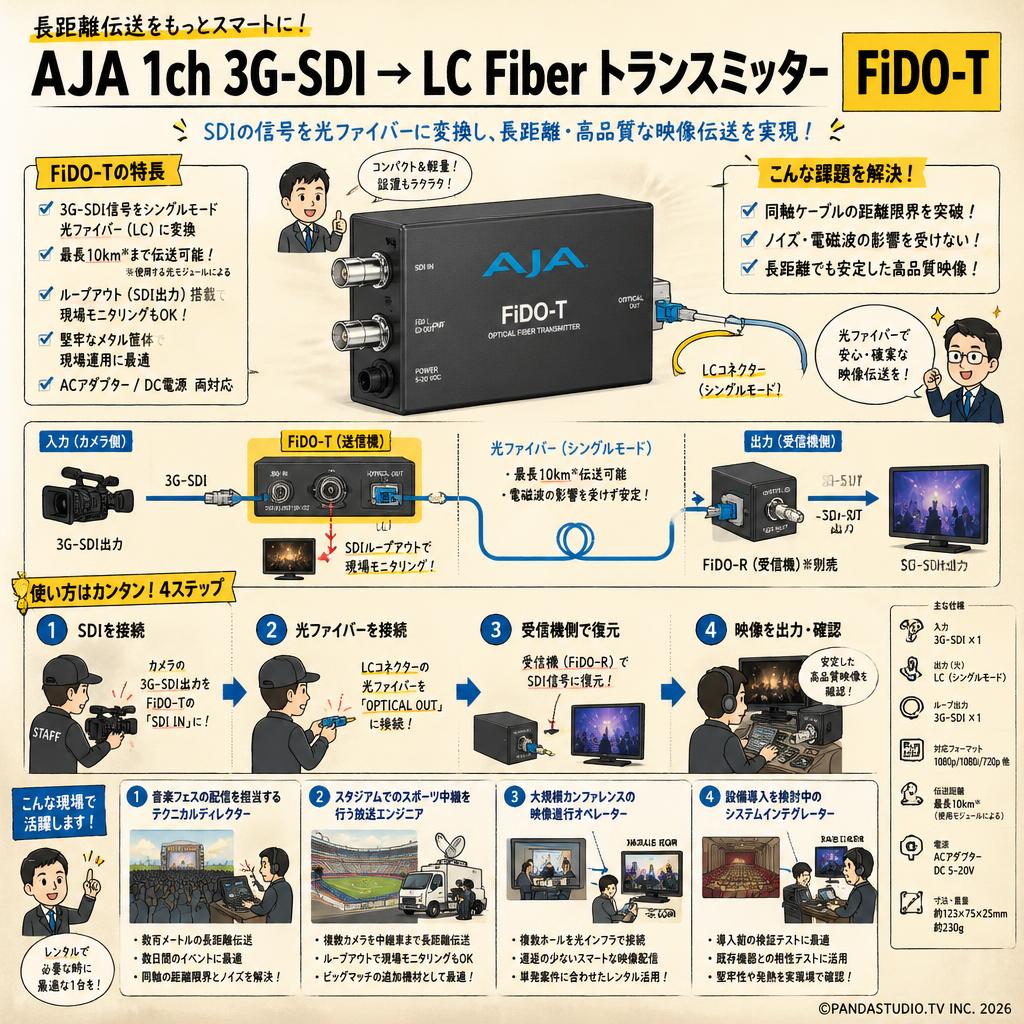

• 音楽フェスの配信を担当するテクニカルディレクター

  広大な野外会場で、ステージ上のカメラから数百メートル離れたオペレーションテントまで映像を送る必要があります。数日間のイベント期間中のみの利用のためレンタルが最適であり、同軸ケーブルの距離限界とノイズ問題を光ファイバー変換で確実に解決します。

• スタジアムでのスポーツ中継を行う放送エンジニア

  観客席やフィールドレベルに配置した複数のカメラ映像を、中継車まで長距離伝送する業務を担います。シーズン中のビッグマッチでのみ追加機材が必要なシーンに合致し、ループアウト機能を活かして現場でのモニタリングと長距離伝送を同時に実現します。

• 大規模カンファレンスの映像進行オペレーター

  複数のホールを繋ぐ企業イベントで、メイン会場のプレゼン映像を別フロアのサテライト会場へ遅延なく送る必要があります。単発案件に合わせたレンタル利用で、既存の施設内光ファイバーインフラを活用したスマートな映像ルーティングを構築します。

• 設備導入を検討中のシステムインテグレーター

  劇場の改修工事において、SDIから光への変換システムを常設導入する前の検証テストを行います。購入前の動作確認や既存スイッチャーとの相性テストとしての短期レンタルが適しており、機材の堅牢性や発熱具合を実際の環境で確かめられます。

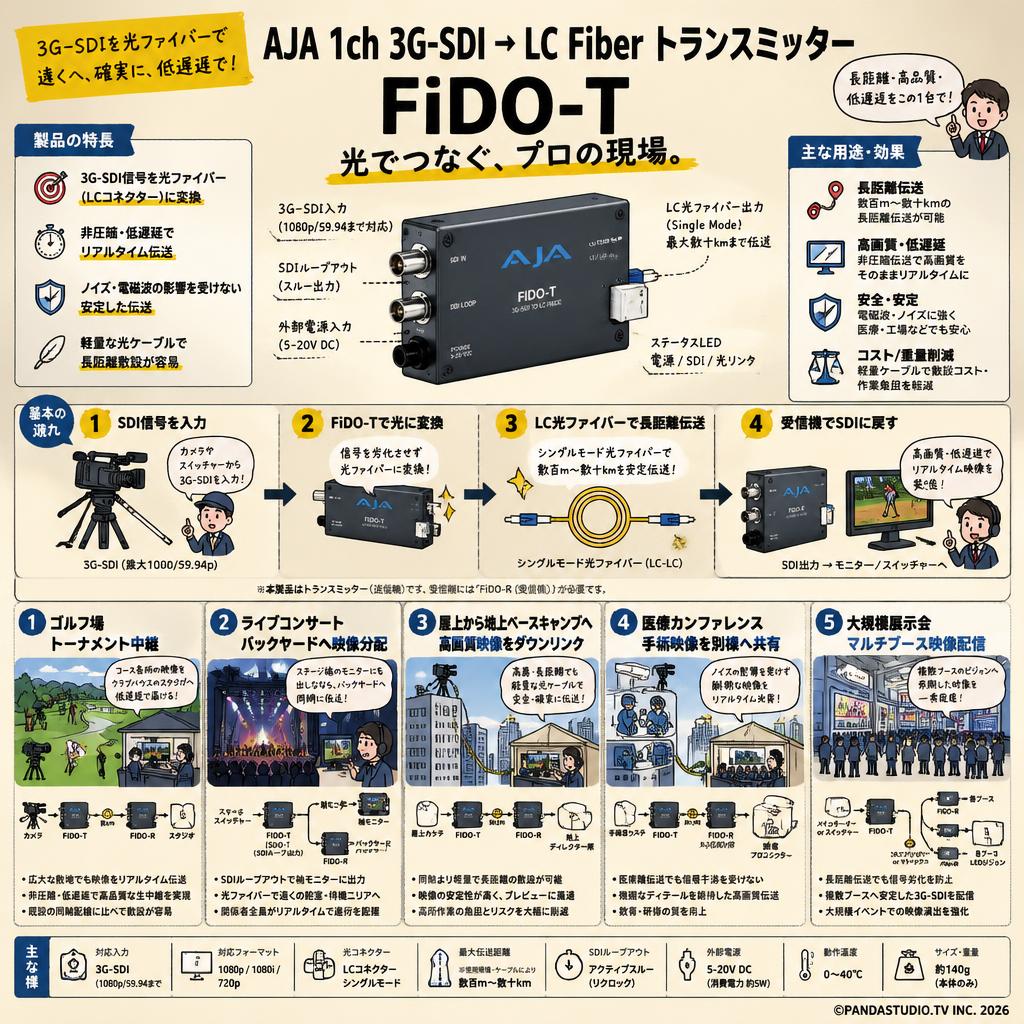

• 広大なゴルフ場でのトーナメント中継で遅延のない映像を届けるための構成

  コース各所に配置したカメラから、クラブハウス内の仮設スタジオまで映像を伝送するシーンです。1080/59.94pの3G-SDI信号を本機でシングルモード光ファイバーに変換し、数キロに及ぶ距離を非圧縮・低遅延で伝送することで、高品質な生中継番組を制作します。

• アリーナ規模のライブコンサートでバックヤードへ映像を分配する手法

  メインステージのプログラムアウト映像を、遠く離れた演者の控室やスタッフの待機エリアに送るシーンです。本機のSDIループアウト端子でステージ袖の確認用モニターに映像を出しつつ、光ファイバーでバックヤードへ伝送し、関係者全員がリアルタイムで進行を把握できる環境を作ります。

• 高層ビルの屋上から地上ベースキャンプへ高画質カメラ映像を下ろす運用

  映画やCMの撮影で、屋上に設置したシネマカメラの映像を地上のディレクター席でモニタリングするシーンです。同軸ケーブルでは重量と距離の制限があるため、軽量なLC光ファイバーケーブルと本機を組み合わせることで、安全かつ確実なプレビュー環境を構築します。

• 医療カンファレンスで手術室から別棟の講堂へ鮮明な映像を共有する用途

  手術室内の術野カメラの映像を、数百メートル離れた別棟の講堂にいる医師たちへリアルタイムで共有するシーンです。ノイズ干渉に強い光ファイバー伝送により、医療機器が発する電磁波の影響を受けずに、微細なディテールを保ったままの映像をプロジェクターへ出力します。

• 大規模展示会で複数ブースを跨いでサイネージ映像を同期させるシステム

  幕張メッセなどの巨大な展示会場で、メインサーバーから各所にある大型LEDビジョンへプロモーション映像を一斉配信するシーンです。長距離伝送による信号の減衰を防ぎ、安定した3G-SDI信号を光ファイバー経由で各ブースの受信機へ送り、来場者を惹きつける空間演出を行います。

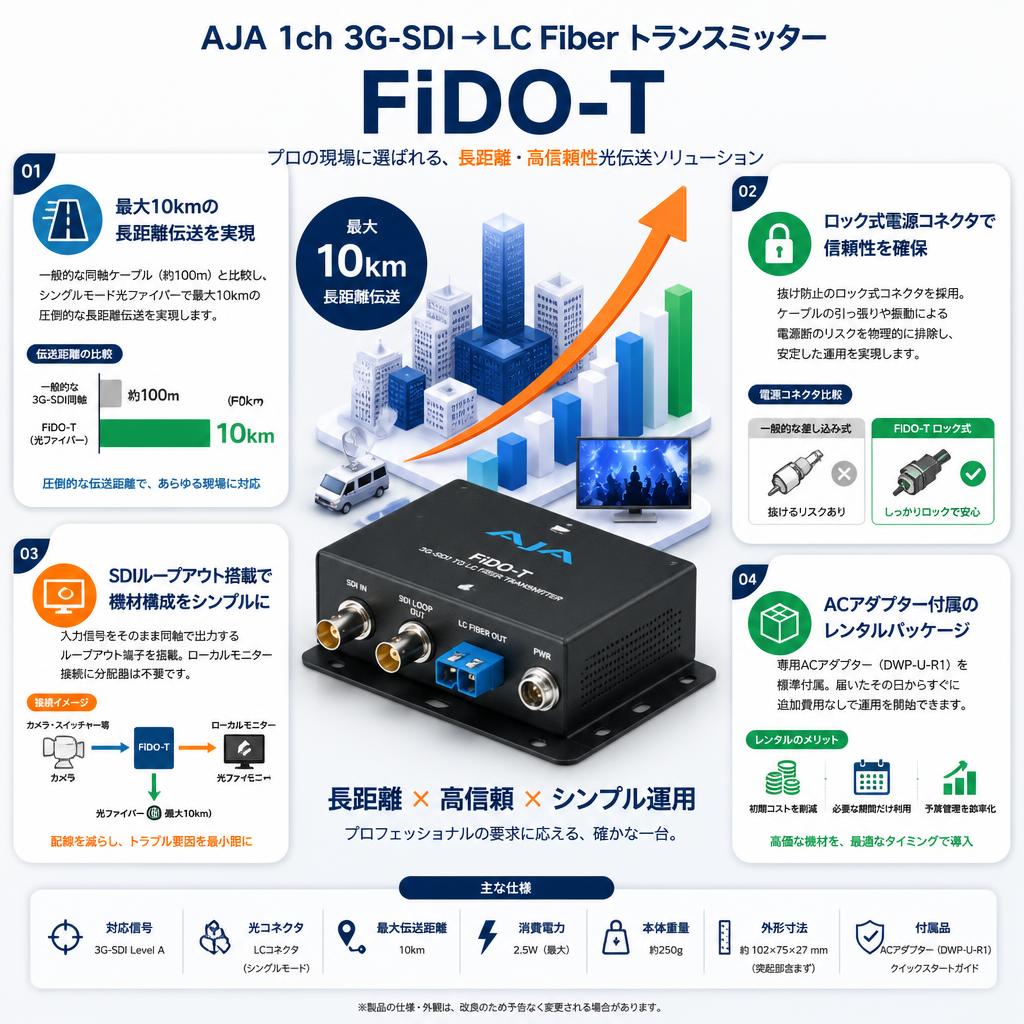

• 最大10kmの長距離伝送を可能にする圧倒的な伝送能力

  一般的な3G-SDI同軸ケーブルの伝送距離が約100m程度であるのに対し、本製品はシングルモード光ファイバーを使用することで最大10kmという圧倒的な長距離伝送を実現します。Blackmagic DesignのMini Converter Optical Fiber 12G等と比較しても、3G-SDI帯域に特化している分、消費電力が2.5Wと非常に低く抑えられており、電源供給が限られた仮設現場での安定稼働に優れています。

• 現場でのトラブルを防ぐロック式電源コネクタの採用

  業務用途での信頼性を高めるため、電源入力には抜け防止のロック式コネクタが採用されています。安価な民生用コンバーターに見られる単純な差し込み式プラグとは異なり、ケーブルが引っ張られた際や振動の多い現場でも電源が落ちるリスクを物理的に排除しています。この確実性が、絶対に止まらないシステムを求めるプロフェッショナルから選ばれる理由です。

• SDIループアウト搭載による機材構成のシンプル化

  入力されたSDI信号を光に変換するだけでなく、そのまま同軸で出力するループアウト端子を1系統備えています。これにより、送信側でローカルモニターの接続が必要な場合でも、別途SDI分配器（DA）を用意する必要がありません。限られたラックスペースや機材テーブルの上で、配線を減らしトラブルの要因を最小限に抑えることができる実用的な設計です。

• 短期利用に最適なACアダプター付属のレンタルパッケージ

  光コンバーターは特定の長距離案件でのみ必要とされることが多いため、購入すると稼働率が低くなりがちです。当レンタルでは、専用のACアダプター（DWP-U-R1）が標準でセットになっており、届いたその日からすぐに追加費用なしで運用を開始できます。高価な業務用機材を、必要な期間だけピンポイントで導入できるため、プロジェクトの予算管理を大幅に効率化します。

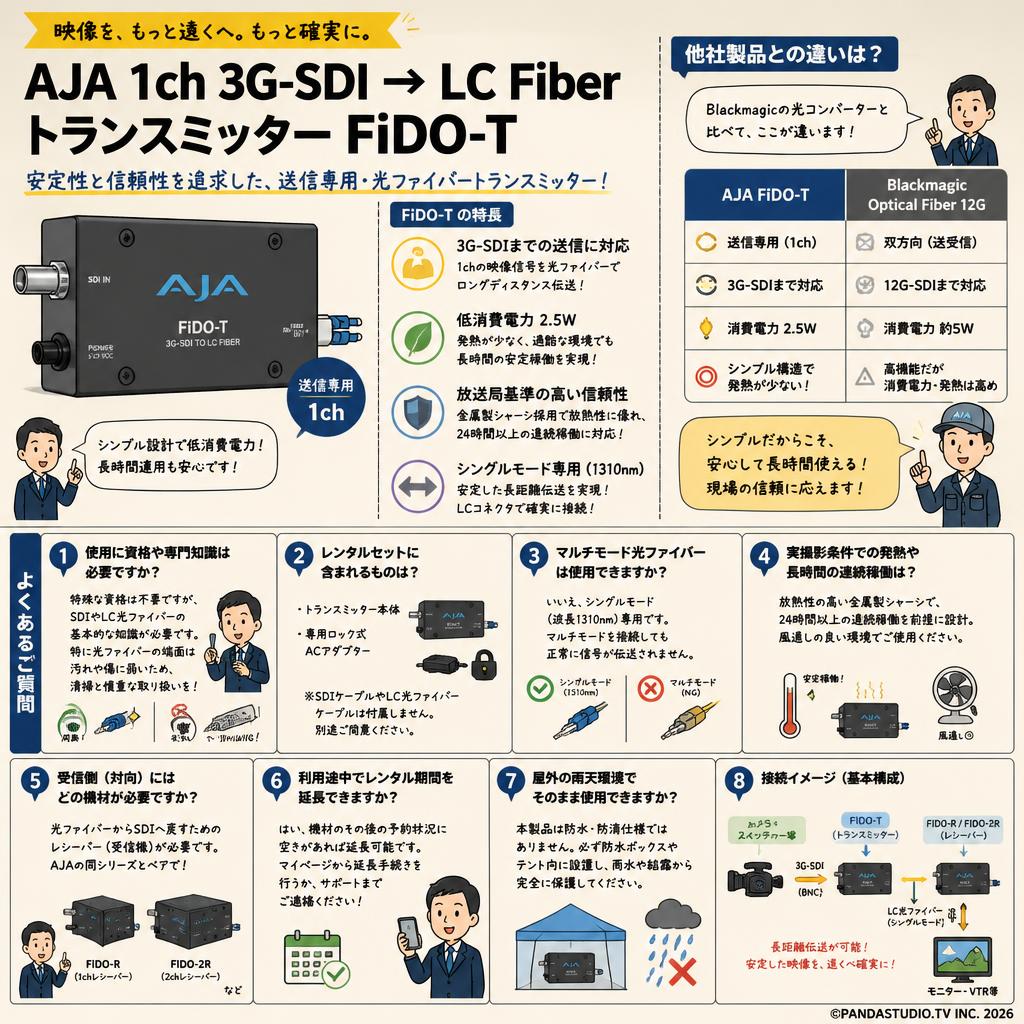

Q: 使用に資格や専門知識は必要ですか？
A: 特殊な資格は不要ですが、SDI信号やLC光ファイバー端子の取り扱いに関する基本的な映像・通信機材の知識が必要です。特に光ファイバーの端面は汚れや傷に弱いため、接続時の清掃や慎重な取り扱いが求められます。

Q: レンタルセットには何が含まれますか？
A: トランスミッター本体と、専用のロック式ACアダプターが含まれます。映像を入力するSDIケーブルや、伝送用のLC光ファイバーケーブルは付属しませんので、現場の距離に合わせて別途ご用意ください。

Q: Blackmagic Designの光コンバーターと比較してどう違いますか？
A: Blackmagic製のOptical Fiber 12Gが双方向かつ12G-SDIに対応しているのに対し、本機は3G-SDIまでの送信専用（1ch）です。その分、構造がシンプルで消費電力が2.5Wと低く、発熱も少ないため、過酷な環境での長時間の安定稼働に優れています。

Q: マルチモード光ファイバーケーブルは使用できますか？
A: いいえ、本製品はシングルモード光ファイバー（波長1310nm）専用に設計されています。マルチモードケーブルを接続しても正常に信号が伝送されないため、必ずシングルモードのLCコネクタケーブルをご使用ください。

Q: 実撮影条件での発熱や長時間の連続稼働は問題ありませんか？
A: 放熱性の高い金属製シャーシを採用しており、24時間以上の連続稼働を前提とした放送局基準の設計です。ただし、直射日光の当たる場所や密閉された空間では高温になる可能性があるため、風通しの良い環境でご使用ください。

Q: 受信側（トランスミッターの対向）にはどの機材が必要ですか？
A: 光ファイバーからSDIへ戻すためのレシーバー（受信機）が必要です。AJAのFiDO-R（1chレシーバー）やFiDO-2R（2chレシーバー）など、同シリーズの受信機とペアで運用してください。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、機材のその後の予約状況に空きがあれば延長可能です。イベントの撤収が遅れた場合や、追加のテストが必要になった場合は、マイページから延長手続きを行っていただくか、サポートまでご連絡ください。

Q: 屋外の雨天環境でそのまま使用できますか？
A: 本製品は防水・防滴仕様ではありません。屋外で使用する場合は、必ず防水ボックスやテント内に設置し、雨水や結露から完全に保護できる環境を構築してください。

• Blackmagic Design Mini Converter Optical Fiber 12G...
  12G-SDI対応と双方向変換が可能で、4K映像を伝送したいユーザーに最適
• Blackmagic Design ATEM Camera Converter
  インカムやタリー機能も統合されており、ライブ中継のカメラマン向け
• AJA FiDO-2T...
  2チャンネルのSDI送信に対応し、複数カメラの映像を束ねて送りたい現場向け
• AJA FiDO-TR...
  送信と受信を1台で兼ね備えており、双方向の映像やり取りが必要なシステム向け
• Blackmagic Design Teranex Mini SDI to Optical 12G...
  フロントパネルで映像確認ができ、設定状況を視覚的に把握したいエンジニア向け

放送エンジニア (50代 男性) / 圧倒的な安定感。ただしケーブルの扱いには注意 / 評価 ★★★★☆ 4.0

映像系専門ブログのレビューより。夏の野外フェスでの長距離伝送用にレンタルしました。気温35度を超える過酷な環境下でも、筐体は熱を持ちますが熱暴走による映像のドロップアウトは一度も発生せず、放送品質の信頼性を実感しました。ループアウト端子があるおかげで手元の波形モニターへの接続もスムーズでした。ただ、LCコネクタ部分は非常に繊細なので、現場のアルバイトスタッフには触らせず、専任の技術者がケーブルのクリーニングと結線を行う必要があります。

イベント制作ディレクター (30代 女性) / シンプルで確実。受信機の手配忘れに注意 / 評価 ★★★★★ 5.0

機材レンタルサイトのユーザーレビューより。企業の大規模カンファレンスで、別会場への映像転送のために導入しました。設定用のディップスイッチ等もなく、SDIと光ファイバーを繋ぐだけで即座に映像が通るプラグアンドプレイのシンプルさが素晴らしいです。ACアダプターの抜け止めロックも安心感があります。注意点として、本機は送信専用（トランスミッター）なので、対向側に必ずレシーバーを用意し忘れないよう事前の機材リスト確認が必須です。

システムインテグレーター (40代 男性) / 堅牢性はピカイチ。光モジュールの扱いは慎重に / 評価 ★★★★☆ 4.5

海外の映像技術フォーラムの書き込みより。スタジアムの常設インフラ構築前のテストとして使用しました。他社の安価なコンバーターと比較して金属シャーシの厚みが違い、ラック裏で他の機材とぶつかっても全く問題ない堅牢性があります。消費電力も2.5Wとエコで、電源容量の計算が楽です。唯一の懸念は、SFP光モジュール部分が固定されているため、万が一端子内部が物理的に破損した場合はモジュール交換ではなく本体ごとの修理・交換対応になる点です。

必須アクセサリ

• AJA 1ch LC Fiber → 3G-SDI レシーバー FiDO-R...
  光信号をSDIに戻すための受信機として対向で必ず必要になります
• BNCケーブル 5m (3G-SDI対応)...
  カメラやスイッチャーから本機へ映像を入力するための標準的な同軸ケーブル

用途別のおすすめ

• シングルモード LC-LC 光ファイバーケーブル 100m...
  広大なイベント会場内で映像を遠方へ伝送するための長距離ケーブル
• Blackmagic Design SmartView Duo
  ループアウト端子から出力した映像を現場でモニタリングするための2連モニター

代替・類似製品

• AJA 2ch 3G-SDI → LC Fiber トランスミッター FiDO-2T
  2系統のSDI信号を同時に光ファイバーで送信したい場合のデュアルモデル

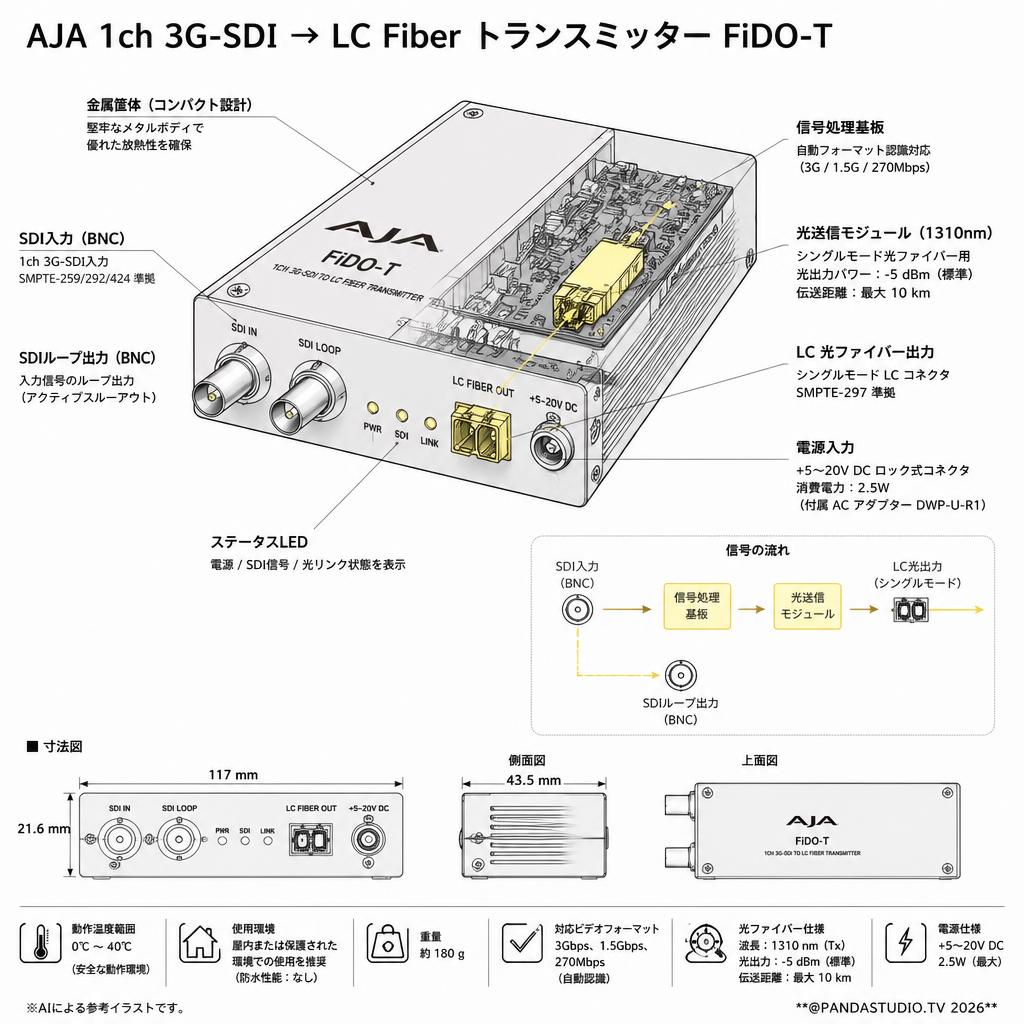

ビデオ入力: 1 チャンネル独立 3G-SDI (BNC コネクタ) / SMPTE-259/292/424 準拠

ビデオ出力 (ループアウト): 1 チャンネル独立 3G-SDI (BNC コネクタ)

光ファイバー出力: 1 チャンネル独立 シングルモード LC コネクタ / SMPTE-297 準拠

対応ビデオフォーマット: 3Gbps、1.5Gbps、270Mbps (自動認識)

光ファイバー波長: 1310 nm (Tx)

光出力パワー: -5 dBm (標準)

伝送距離: 最大 10 km (シングルモード光ファイバー使用時)

電源: +5〜20V DC ロック式コネクタ、消費電力 2.5W (付属ACアダプター DWP-U-R1 使用)

寸法 (幅×奥行×高さ): 117 mm x 43.5 mm x 21.6 mm

動作温度範囲: 0℃ 〜 40℃ (安全な動作環境)

防水性能: なし (屋内または保護された環境での使用を推奨)
