AJA 1ch 3G-SDI → SC Fiberトランスミッター FiDO-T-SCが解決する長距離伝送の課題

「AJA 1ch 3G-SDI → SC Fiberトランスミッター FiDO-T-SC」は、放送局や大規模イベントの現場において、従来の同軸ケーブルでは到達できない長距離での高画質映像伝送を実現するためのプロフェッショナル向け変換器です。SDI信号は高品位な非圧縮映像を送ることができる反面、伝送距離が100メートル程度に制限されるという物理的な課題を抱えています。本製品はこのSDI信号を光信号に変換し、シングルモード光ファイバーを用いることで最大10kmという圧倒的な長距離伝送を可能にします。広大なスタジアムでのカメラ中継や、複数階にまたがる施設内での映像共有など、物理的な距離がボトルネックとなる現場において、信号の劣化や遅延を気にすることなく、確実な映像ルーティングを構築するための要となるデバイスです。

放送品質を担保する堅牢な設計思想と信頼性

AJA Video Systems社は、長年にわたり厳しい品質基準が求められる放送業界に向けて製品を提供してきました。そのDNAを受け継ぐFiDOシリーズは、単に信号を変換するだけでなく、過酷な現場環境に耐えうる堅牢な設計思想に基づいています。削り出しの金属製シャーシは、外部からの物理的な衝撃から内部基板を保護すると同時に、効率的な放熱を促し、長時間の連続稼働でも熱暴走によるトラブルを防ぎます。また、電源部には不意のケーブル抜けを防止するロック式のコネクタを採用しており、ライブ配信や生中継の最中に映像が途切れるという致命的な事故を未然に防ぎます。こうした「止まらないこと」への徹底したこだわりが、プロフェッショナルから厚い信頼を集める理由です。

光ファイバー伝送におけるSCコネクタの優位性

光ファイバーの接続インターフェースには複数の規格が存在しますが、本製品はその名の通り「SCコネクタ」を採用しています。SCコネクタは、プッシュプル方式で簡単に着脱でき、かつ接続時の安定性が高いことが特徴です。特に、既存の通信インフラや施設内の配線においてSCコネクタが標準採用されているケースは多く、変換アダプタを介さずに直接接続できる点は大きなメリットです。現場での設営・撤収作業が迅速に行えるだけでなく、接続点の減少はそのまま信号ロスや接触不良のリスク低減に直結します。機材の入れ替えや複雑な配線が求められる一時的なイベント現場において、この物理的な扱いやすさは作業効率を劇的に向上させます。

SDIループアウトがもたらす現場での柔軟な運用

本製品の技術的なアイデンティティの一つとして、入力されたSDI信号をそのまま出力する「SDIループアウト端子」の搭載が挙げられます。通常、映像を光ファイバーで遠方へ送る場合、送信側でも映像を確認するために別途分配器（ディストリビューター）を用意する必要があります。しかし、このループアウト機能により、入力されたカメラ映像をトランスミッターを経由して手元のモニターやローカルの収録機に直接接続することが可能になります。これにより、機材点数を減らし、配線をシンプルに保つことができるため、トラブルシューティングが容易になり、システム全体の信頼性向上と設営時間の短縮に大きく貢献します。

なぜプロの現場で最新のIP伝送ではなくベースバンド光伝送が選ばれるのか

近年、映像業界ではネットワーク技術を活用したIP伝送が普及しつつありますが、それでもなお本製品のようなベースバンド信号の光変換器が重宝されるのには明確な理由があります。それは「圧倒的な低遅延」と「設定のシンプルさ」です。IP伝送ではネットワークスイッチの設定や帯域幅の管理、パケットロスの対策など、ITネットワークの専門知識が求められますが、FiDO-T-SCはケーブルを挿すだけで即座に映像が伝送されるプラグアンドプレイの利便性を提供します。複雑なIPインフラを構築する時間や予算がない単発のプロジェクトや、1フレームの遅延も許されないライブエンターテインメントの現場において、このシンプルかつ確実な伝送方式は、依然として最も合理的で強力なソリューションとして機能し続けています。

• 放送局の中継エンジニア

  大規模なスポーツ中継や野外イベントにおいて、中継車からスタジアム内の各カメラ位置まで数キロに及ぶケーブル敷設を担当する専門家です。本番環境と同じ構成での事前検証や、機材不足を補うためのスポット的なレンタルに最適です。長距離伝送時の信号減衰という致命的な課題を光伝送で確実に解決します。

• ライブイベントのテクニカルディレクター

  アリーナクラスのコンサートで、ステージ上の映像を会場後方のFOH（音響・照明卓）や別室の配信ベースへ送る役割を担います。単発のツアーごとに必要な機材数が変動するため、プロジェクト単位でのレンタル利用が適しています。ノイズの多い現場でも電磁干渉を受けない光伝送で、安定した映像共有を実現します。

• 医療機関の映像システム管理者

  手術室の術野カメラ映像を、離れたカンファレンスルームへ高画質かつ低遅延で配信するシステムの導入を検討している担当者です。高額な機材を購入する前に、実際の院内配線を利用した実機テストとしてのレンタルが役立ちます。既存のSCコネクタ配線を活かしつつ、遅延のないクリアな映像伝送の要件を満たします。

• 映像配信業務を行う制作会社

  企業の株主総会や国際会議などで、複数会場をまたいだハイブリッド配信を請け負う映像ディレクターです。急な会場変更により手持ちの同軸ケーブルでは長さが足りなくなった際の緊急レンタルとして重宝します。SDIループアウトを活用することで、分配器なしで手元確認と遠隔伝送を両立できます。

• スタジアムでのスポーツ中継において確実な長距離伝送を実現するためのトランスミッター

  広大なサッカースタジアムのピッチサイドに設置したカメラから、施設外の中継車まで映像を送るシーンです。1080/60pの3G-SDI信号をシングルモード光ファイバーで伝送することで、同軸ケーブルでは不可能な数百メートル以上の距離を遅延なく繋ぎ、放送波に乗せるための高品質なベースバンド映像を確実に届けます。

• アリーナクラスの音楽ライブでFOHからバックステージへ映像を送るのに最適な機材

  数万人規模のコンサート会場において、客席後方のオペレーション卓からステージ裏の控室へ進行確認用の映像を送る場面です。照明機器や大型スピーカーが発する強力な電磁ノイズが飛び交う環境下でも、光ファイバーを用いることでノイズ干渉を完全にシャットアウトし、安定したモニタリング環境を構築できます。

• 医療学会の手術室から別室のカンファレンスルームへ低遅延で映像を届けるための一台

  大学病院などの医療施設で、手術用顕微鏡の細密な映像を別棟の研修室にいる医師たちへリアルタイムに共有するシチュエーションです。IP伝送のような圧縮処理による遅延が発生しないため、執刀医の細かな手の動きを遅れなく伝えられ、学術的なディスカッションや教育目的の高品質な映像資料として活用できます。

• 大規模展示会で複数ブースをまたいで映像信号を分配・延長するのに便利な変換器

  巨大な展示会場で、メインステージのプレゼンテーション映像を離れた場所にある自社サブブースの大型LEDディスプレイに表示させる用途です。本体のSDIループアウト端子を活用し、メインブースでの手元録画用レコーダーへ信号を分岐させつつ、同時に光ファイバーで遠方へ映像を延長できます。

• 野外フェスティバルで落雷などの電磁ノイズを避けて安全に映像を伝送するためのおすすめ機材

  広大な公園で開催される野外音楽フェスで、複数ステージ間の映像をセンターの配信テントに集約するシーンです。長距離の同軸ケーブルは落雷時のサージ電流を拾うリスクがありますが、非導電性の光ファイバーケーブルと本機を組み合わせることで機材の破損リスクを低減し、悪天候下でも安全に収録を継続できます。

• 汎用性の高いSCコネクタ採用による既存インフラの活用

  Blackmagic DesignのMini Converter Optical Fiber 12GなどがLCコネクタを標準としているのに対し、本製品はSCコネクタを採用しています。プッシュプル式で着脱が容易であり、ビルやホールなどの既存の設備配線として広く普及しているため、変換ケーブルなしで現場のインフラに直接接続できる高い汎用性を誇ります。

• SDIループアウト端子搭載によるシステム構築の簡略化

  入力された3G-SDI信号をそのまま出力するループアウト端子を備えています。同価格帯のシンプルな光変換器では入力端子のみのモデルも多い中、本機は送信側でのローカルモニタリングや別機材へのカスケード接続が単体で可能です。別途SDI分配器を用意する必要がなくなり、機材点数の削減と配線のシンプル化に貢献します。

• 過酷な現場を支える堅牢な金属筐体とロック式電源

  プラスチック製のエントリーモデルとは一線を画す、AJAならではの削り出しアルミニウム筐体を採用し、優れた放熱性と高い物理的耐久性を実現しています。さらに、付属のACアダプタ接続部にはロック機構が備わっており、人が行き交う慌ただしい現場でケーブルが引っかかっても不意に電源が落ちるリスクを最小限に抑えます。

• ACアダプタ同梱ですぐに現場投入可能なレンタルセット

  光ファイバー変換器の中には電源アダプタが別売りの製品もありますが、本レンタル品は純正のACアダプタ（DWP-U-R1）が標準でセットになっています。短期のイベントや急な機材トラブル時の代替機としてレンタルした場合でも、到着後すぐにコンセントに繋いで運用を開始でき、追加の備品手配の手間がかかりません。

Q: 使用に資格や専門知識は必要ですか？
A: 特別な資格は不要です。IPネットワークのような複雑なIPアドレス設定やルーティングは必要なく、SDIケーブルと光ファイバーケーブルを接続して電源を入れるだけで自動的に信号が認識され、映像が伝送されるプラグアンドプレイ設計です。

Q: レンタルセットには何が含まれますか？
A: FiDO-T-SC本体に加え、専用の純正ACアダプタ（DWP-U-R1）が付属します。映像を入力するためのSDIケーブルや伝送用の光ファイバーケーブル、および受信側の機器（FiDO-R-SCなど）は含まれないため、別途ご用意いただくか追加でレンタルしてください。

Q: シングルモードとマルチモードのどちらの光ファイバーケーブルに対応していますか？
A: 本製品は「シングルモード」の光ファイバーケーブル専用です。マルチモードケーブルでは正常に伝送できない、あるいは距離が極端に短くなる可能性があるため、必ずSCコネクタ仕様のシングルモード光ファイバーケーブルをご使用ください。

Q: Blackmagic Designの光ファイバー変換器と比較してどう違いますか？
A: Blackmagic製品の多くがLCコネクタを採用しSDI入力と光出力のみのシンプルな構成であるのに対し、本機は施設の常設配線に多いSCコネクタを採用し、かつ手元確認用のSDIループアウト端子を備えている点が大きな違いです。

Q: 実撮影条件での最大伝送距離はどのくらいですか？
A: 品質の高いシングルモード光ファイバーケーブルを使用し、途中のパッチパネルや中継コネクタでの減衰が少ない理想的な条件であれば、最大約10kmまでの伝送が可能です。ただし、ケーブルの折れ曲がりやコネクタの汚れによって到達距離は短くなる場合があります。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、可能です。次のご予約が入っていない場合に限り、レンタルマイページから延長手続きを行っていただけます。イベントの撤収が長引いた場合や、追加の検証が必要になった際にも柔軟に対応いたします。

Q: 屋外の過酷な環境での業務用途に適していますか？
A: 筐体は非常に堅牢ですが防水・防塵仕様ではありません。屋外で使用する場合は、雨や砂埃を避けるためのテント内やラックケース内に設置してください。動作温度範囲は0℃〜40℃となっており、直射日光による異常加熱には注意が必要です。

Q: 受信側の機器として何を用意すればよいですか？
A: 光ファイバーで送られた信号を再びSDIに戻すために、対となるレシーバー（受信機）が必要です。同じSCコネクタを採用したAJAの「FiDO-R-SC」や、送受信を兼ねた「FiDO-TR-SC」などをペアでご用意いただく必要があります。

• Blackmagic Design Mini Converter Optical Fiber 12G...
  12G-SDIに対応しLCコネクタを採用。より高解像度な4K伝送を低コストで構築したいユーザー向け
• AJA FiDO-T...
  本機と同等の機能でLCコネクタを採用。SCコネクタではなくLCベースのインフラを持つ現場に最適
• AJA FiDO-TR-SC...
  1台で送信と受信の両方を行えるトランシーバー。双方向の映像やり取りが必要な中継現場で活躍
• AJA FiDO-2T...
  2チャンネルのSDI入力を備えたLCコネクタ送信機。複数カメラの映像を束ねて送りたい場合に便利
• AJA FiDO-T-ST...
  STコネクタを採用した同等モデル。放送局などSTコネクタのパッチ盤が整備されている環境に最適

放送技術者 (40代 男性) / SCコネクタの利便性と安定性 : 評価 ★★★★★ 5.0

ホールでの中継業務で既存の壁面パッチ（SCコネクタ）を利用するためにレンタルしました。LCコネクタの変換器が多い中、変換ケーブルなしで直結できるのはトラブル回避の観点から非常に優秀です。ループアウト端子があるおかげで手元の波形モニターへの分岐も簡単でした。ただ、本体がかなり熱を持つため、ラックマウント時や密集した場所での設置には放熱の配慮が必要です。

イベント制作ディレクター (30代 男性) / 堅牢な筐体で現場でも安心 : 評価 ★★★★☆ 4.0

野外フェスで約1km先の配信ベースへ映像を送るために使用しました。設定不要でケーブルを挿すだけでリンクが確立し、映像の遅延も全く感じられませんでした。電源の抜け止めロック機構があるのも、人がバタバタと動く現場では心理的な安心感が違います。欲を言えば、動作状態を示すLEDインジケーターがもう少し明るくて見やすいと、屋外の昼間でも確認しやすいと感じました。

配信オペレーター (20代 女性) / シンプルな接続で迷わない : 評価 ★★★★☆ 4.5

企業の大型カンファレンスで別会場に映像を飛ばす用途で借りました。IP系の伝送機材と違ってネットワークの知識が全くなくても使えるのが最大のメリットです。SDIと光ケーブルを繋ぐだけなので、アルバイトのスタッフでもミスなく設営できました。注意点として、シングルモード専用なので、会場側で用意されているケーブルの仕様を事前に確認しておく必要があります。

必須アクセサリ

• AJA FiDO-R-SC...
  光信号をSDIに戻すための受信機。本機とペアでの運用が必須です
• SC-SC シングルモード光ファイバーケーブル 100m...
  長距離伝送に不可欠なケーブル。必要な距離に合わせて長さを選択してください

用途別のおすすめ

• BNCケーブル 10m (3G-SDI対応)...
  カメラから本機への入力、およびループアウトからモニターへの接続に使用します
• ビデオモニター 7インチ...
  ループアウト端子に接続し、送信前の映像が正常か手元で確認するために便利です

代替・類似製品

• AJA FiDO-T...
  現場の光ケーブルがSCコネクタではなくLCコネクタの場合の代替機として

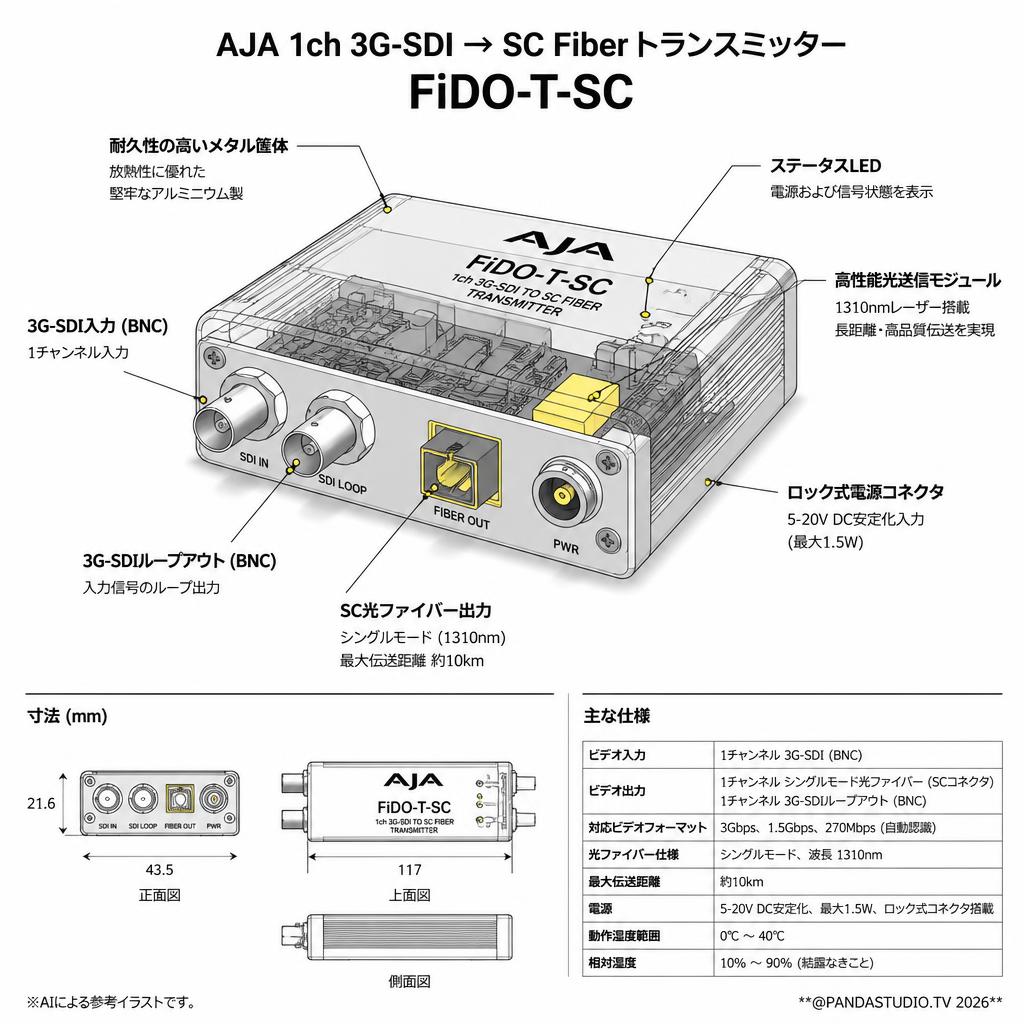

ビデオ入力: 1チャンネル 3G-SDI (BNC)

ビデオ出力: 1チャンネル シングルモード光ファイバー (SCコネクタ)、1チャンネル 3G-SDIループアウト (BNC)

対応ビデオフォーマット: 3Gbps、1.5Gbps、270Mbps (自動認識)

光ファイバー仕様: シングルモード、波長 1310nm

最大伝送距離: 約10km

電源: 5-20V DC安定化、最大1.5W、ロック式コネクタ搭載

寸法: 117 x 43.5 x 21.6 mm

重量: 要確認

動作温度範囲: 0℃ 〜 40℃

相対湿度: 10% 〜 90% (結露なきこと)
