放送レベルの長距離伝送を実現する光ファイバー受信機とは？

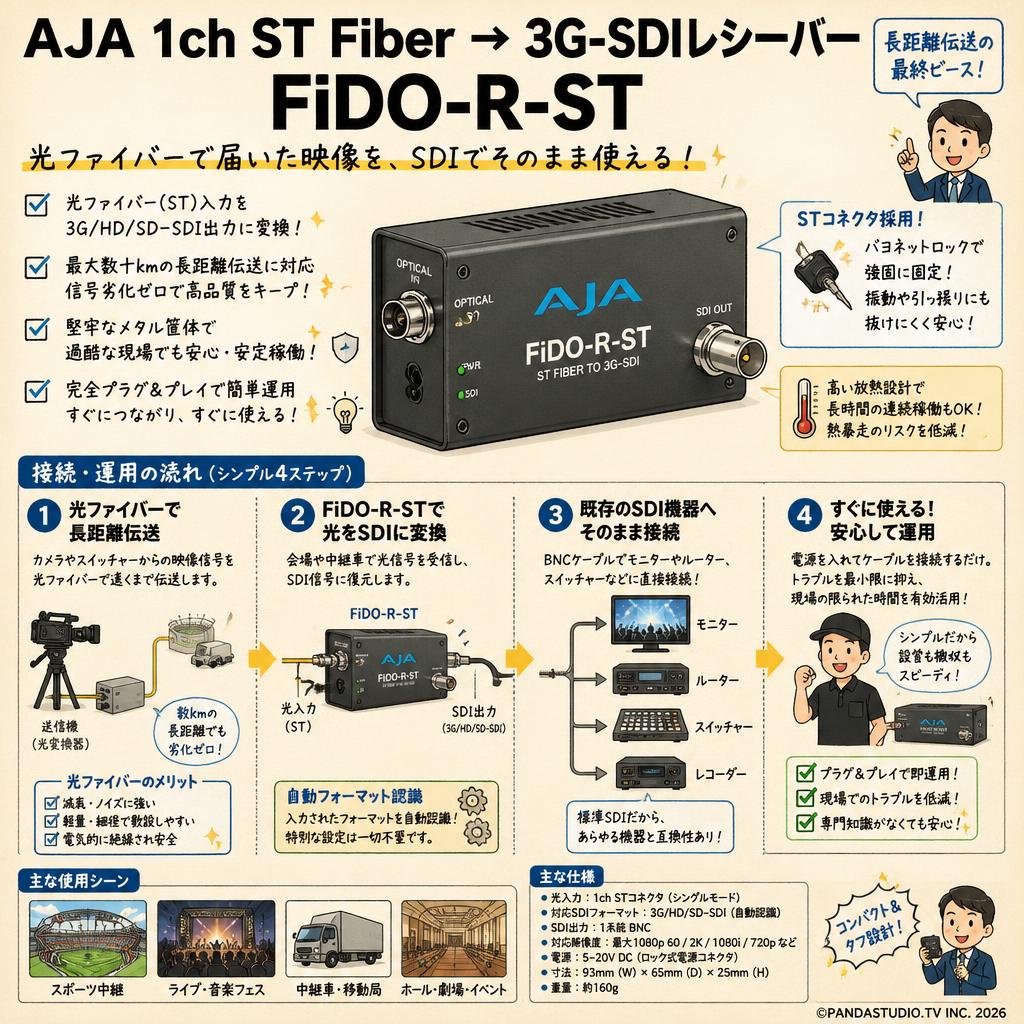

「AJA 1ch ST Fiber → 3G-SDIレシーバー FiDO-R-ST」は、光ファイバーネットワークを経由して送られてきた映像信号を、標準的なベースバンドSDI信号へと復元するためのプロフェッショナル向けコンバーターです。放送局や大規模なライブイベントの現場において、従来の同軸ケーブルでは到達できない距離の映像伝送を可能にするシステムの中核を担います。数十メートルで限界を迎える一般的な映像配線の常識を覆し、広大な会場全体を一つの映像ネットワークとして結びつけるインフラ構築に欠かせない機材です。

なぜ光ファイバーからSDIへの変換が必要なのか？

映像制作の現場が大規模化するにつれ、カメラからスイッチャー、または中継車までの距離が数キロメートルに及ぶケースが増加しています。一般的なSDIケーブルは信号の減衰により100メートル程度が限界ですが、光ファイバーを用いることで信号の劣化や遅延なく長距離伝送が可能になります。本機はその光伝送システムの終端に位置し、インフラとしての光信号を、モニターやルーターなどの既存のSDI機材でそのまま扱える形式へとシームレスに変換する重要な役割を果たします。

プロの現場で信頼される堅牢な設計思想

AJA製品群に共通する哲学として、過酷な運用環境に耐えうる物理的な堅牢性と、絶対に信号を途絶えさせない安定性が挙げられます。本機も例外ではなく、コンパクトな金属製シャーシを採用しており、ラック裏の狭いスペースや屋外の仮設テントなど、設置場所を選びません。また、排熱効率の高さにより、長時間の連続稼働でも熱暴走のリスクを最小限に抑え、ミッションクリティカルな生放送やライブ配信の現場での絶対的な安心感を提供します。

STコネクタ採用による確実な物理接続のメリット

光ファイバーの接続方式としてSTコネクタ（バヨネットロック機構）を採用している点は、本機の大きな特徴でありアイデンティティです。放送業界で古くから標準的に使われてきたこの規格は、押し込んで回すだけで強固にロックされ、不意の引っ張りや振動による抜け落ちを物理的に防ぎます。これにより、人の往来が激しいスポーツ中継や音楽フェスなどの仮設現場において、スタッフの足引っかけ等によるケーブルトラブルから生じる放送事故のリスクを大幅に低減します。

既存のSDIワークフローに溶け込む汎用性

本機は、特別なソフトウェアの設定やドライバーのインストールを一切必要としません。電源を入れ、光ファイバーとBNCケーブルを接続するだけで、入力されたフォーマットを自動的に認識して出力します。この完全なプラグアンドプレイの設計は、設営時間が限られた現場でのトラブルシューティングを容易にします。複雑なネットワークやIPの知識を持たない映像エンジニアでも、直感的に光伝送システムを構築・運用できるという現場目線の大きな利点をもたらしています。

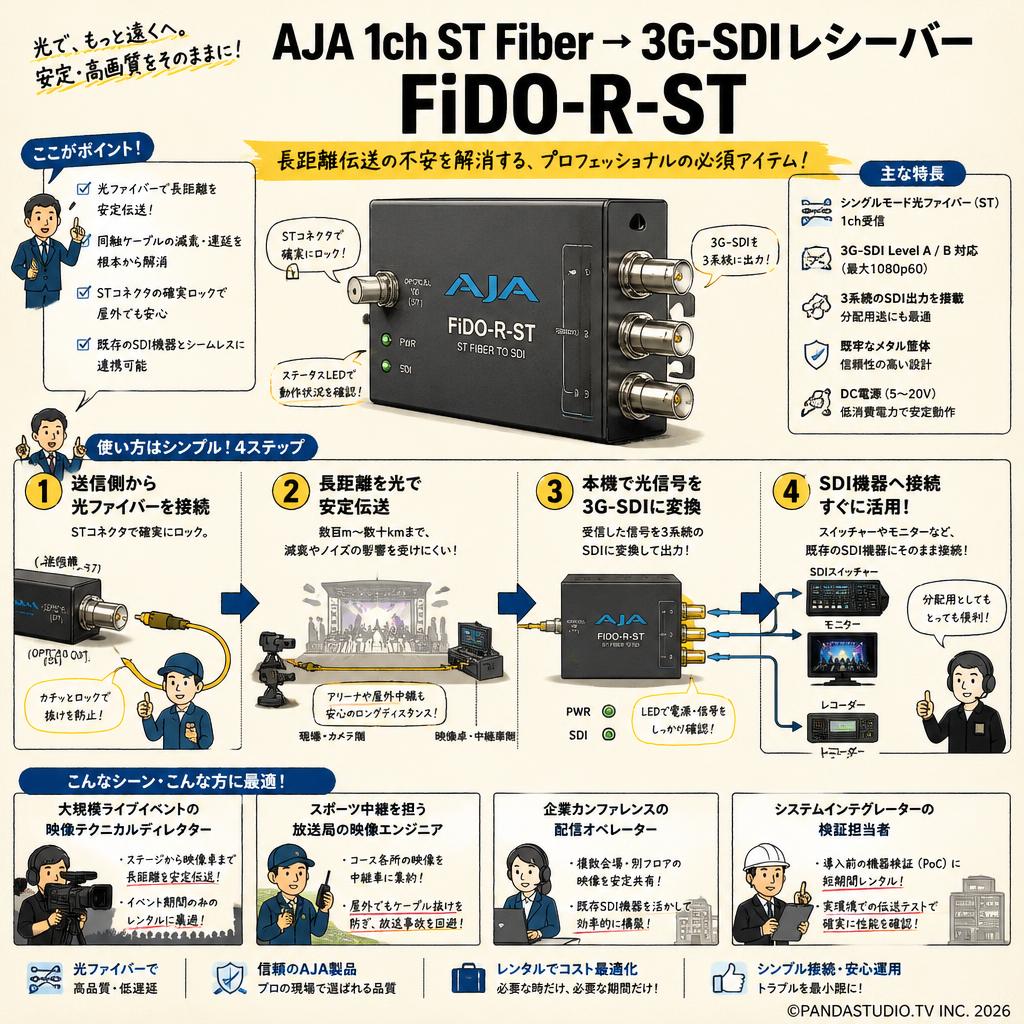

• 大規模ライブイベントの映像テクニカルディレクター


  アリーナクラスのコンサートで、ステージ上のカメラから客席後方の映像卓まで映像を送るプロフェッショナルです。数日間のイベント期間中のみ長距離伝送用の光受信機をレンタルする用途に最適で、同軸ケーブルの延長による信号減衰や遅延の不安を根本から解消します。

• スポーツ中継を担う放送局の映像エンジニア


  ゴルフやマラソンなど広大な敷地をカバーする中継で、コース各所のカメラ映像を中継車に集約する技術者です。特番シーズンなど一時的に機材が不足する際のスポットレンタルに適しており、STコネクタの確実なロック機構により屋外でのケーブル抜けによる放送事故を回避できます。

• 企業カンファレンスの配信オペレーター


  国際会議場などで複数会場をまたいだハイブリッド配信を行う業者です。別フロアや別棟へ映像を分岐・共有する単発プロジェクトにおいて、光ファイバーとセットでのレンタルが役立ちます。既存のSDIスイッチャーを活かしつつ、施設内の長距離配線を安定して構築できるのが利点です。

• システムインテグレーターの検証担当者


  ホールやスタジオの常設映像設備を設計・施工する際、本番導入前の機器の相性や伝送距離のテストを行うエンジニアです。購入前の事前検証（PoC）として短期間レンタルを活用するシナリオに合致し、実際の敷設ルートで光信号が正しくSDIに復元されるかを現場で確実に見極められます。

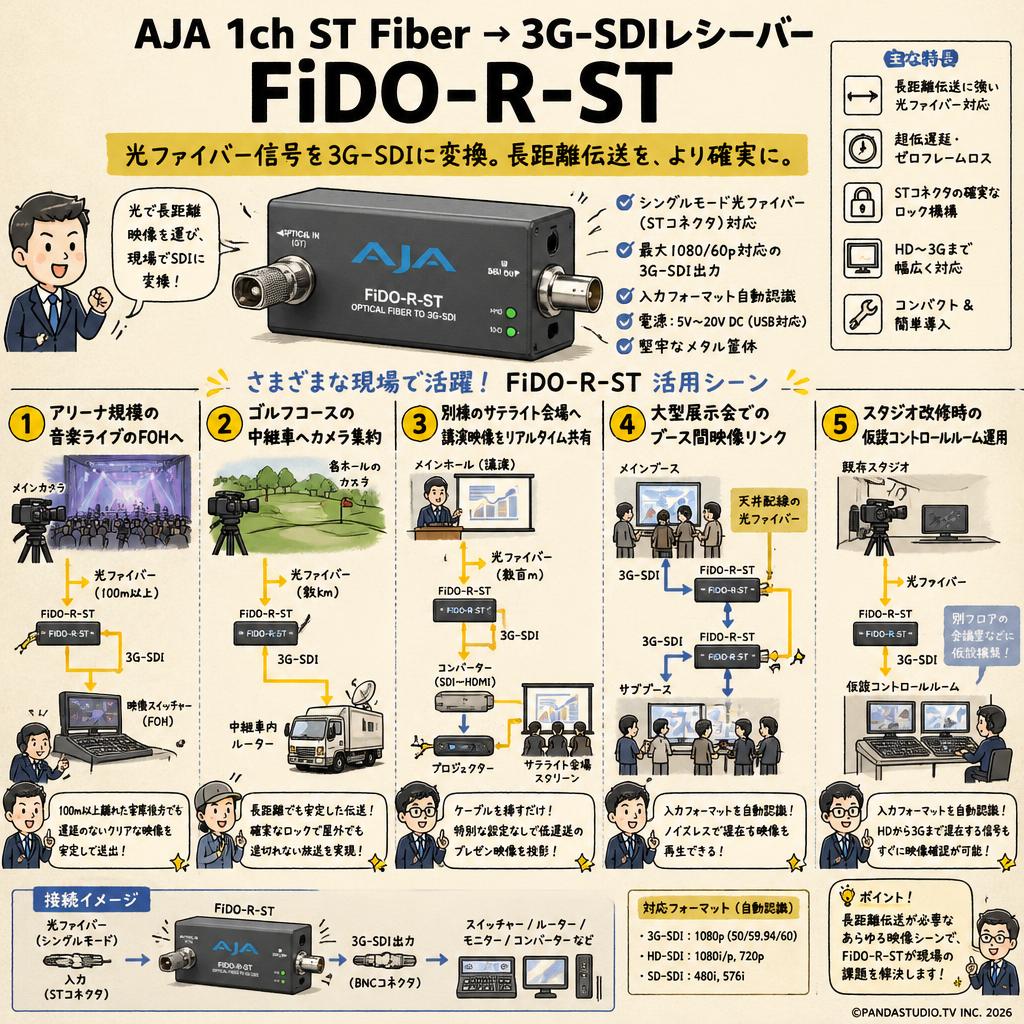

• アリーナ規模の音楽ライブにおけるFOHへの映像伝送に最適なセットアップ


  数万人を収容するアリーナ会場で、ステージ上のメインカメラ映像を100m以上離れた客席後方の映像卓へ送るシーンです。シングルモード光ファイバーと本機をSTコネクタで強固に接続し、1080/59.94pの3G-SDI信号としてスイッチャーに入力します。遅延のないクリアな映像を安定して送り出せます。

• 広大なゴルフコースでの中継車へのカメラ集約に役立つ運用方法


  ゴルフ中継において、数キロメートル離れた各ホールのカメラ映像をクラブハウス付近の中継車へ集約するシーンです。長距離伝送に強い本機の特性を活かし、光ファイバー経由で届いた信号を中継車内のルーターへSDIとして引き込みます。屋外でも確実なロック機構により途切れのない放送波の送出を実現します。

• 別棟のサテライト会場へ高画質な講演映像を共有する際のおすすめの構築


  大規模な学会で、メインホールの講演を数百メートル離れた別棟のサテライト会場へリアルタイムで共有するシーンです。本機を用いて復元されたSDI信号をプロジェクター用のコンバーターへ入力します。特別なネットワーク設定なしで、ケーブルを挿すだけで低遅延なプレゼン資料を別会場のスクリーンへ投影できます。

• 大型展示会における複数ブース間の映像リンクを構築するための活用術


  巨大な展示会場で、自社のメインブースと離れたサブブース間でデモンストレーション映像を相互にやり取りするシーンです。天井配線を経由した光ファイバーの終端に本機を設置し、SDIモニターへ直結します。電波干渉が激しい会場内でも、有線光伝送によりノイズレスで確実なプロモーション映像の再生が可能です。

• 常設スタジオの改修工事に伴う仮設コントロールルームでの運用に必須の構成


  放送局のサブの機材更新に伴い、別フロアの会議室に仮設コントロールルームを構築して番組収録を行うシーンです。既存のスタジオカメラからの光ケーブルを本機で受け、SDI信号として仮設スイッチャーへ入力します。入力フォーマットの自動認識により、HDから3Gまで混在する信号も即座に映像として確認できます。

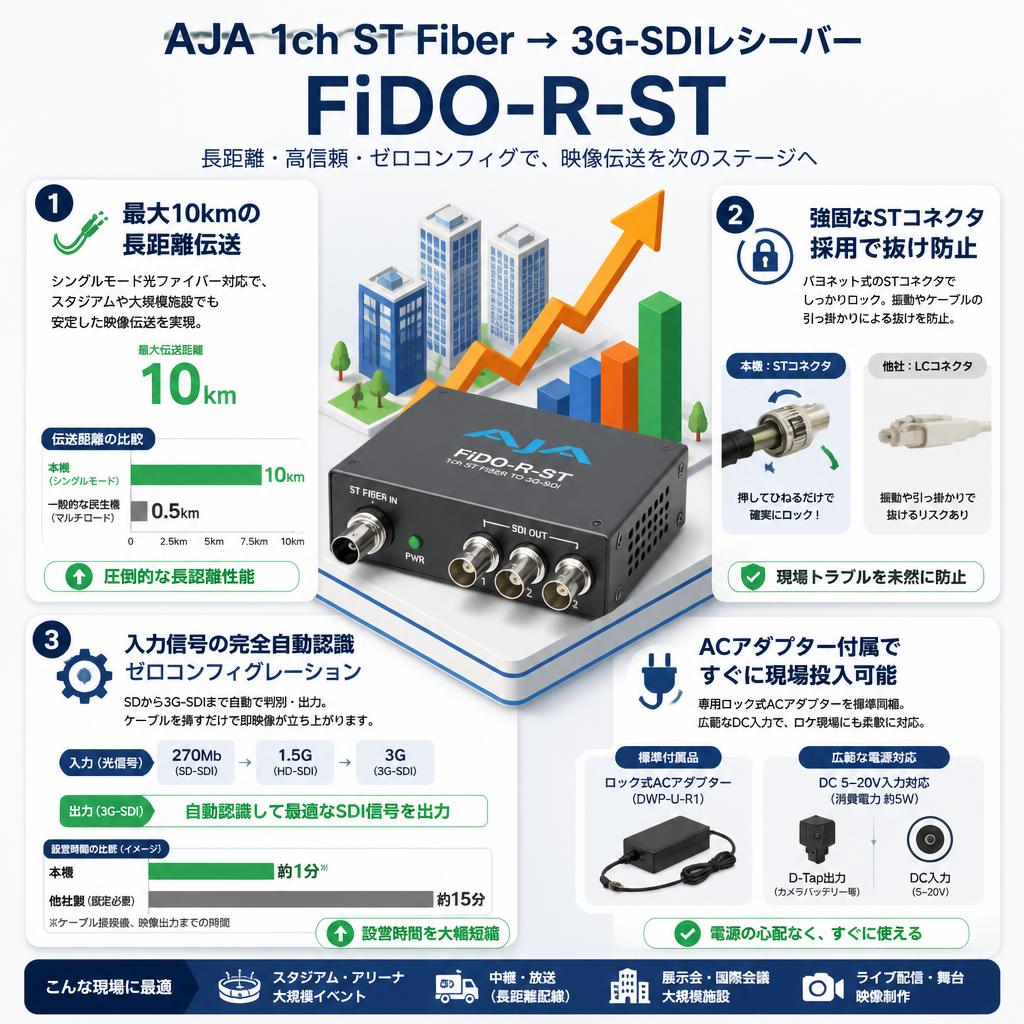

• 最大10kmの長距離伝送を可能にするシングルモード対応


  本機は1310nmの波長を使用するシングルモード光ファイバーに対応しており、最大10kmという圧倒的な長距離伝送をサポートします。数百メートルが限界のマルチモードファイバーを使用する一部の民生機と比較して、スタジアムや大規模施設を跨ぐような配線でも信号減衰を気にすることなく、放送品質の映像を確実にお届けできる点が最大の強みです。

• 強固なSTコネクタ採用による物理的な抜け防止機構


  光コネクタ部分に、LCコネクタを採用するBlackmagic Design社のMini Converter Optical Fiber等とは異なり、バヨネット式のSTコネクタを採用しています。押し込んでひねるだけで物理的にロックされるため、スタッフがケーブルに足を引っ掛けたり機材が振動したりしても抜け落ちる心配がなく、現場でのトラブルを未然に防ぎます。

• 入力信号の完全自動認識によるゼロコンフィグレーション


  270MbのSD-SDIから3G-SDIまで、入力された光信号のフォーマットを本機が自動的に判別し、適切なSDI信号として出力します。ディップスイッチの切り替えやPCでの事前設定が必要な他社製コンバーターと違い、現場でケーブルを挿すだけで即座に映像が立ち上がります。設営時間が極端に短いライブ現場において計り知れないメリットです。

• ACアダプター付属で届いたその日からすぐに現場投入可能


  レンタル品には専用のロック式ACアダプター（DWP-U-R1）が標準で同梱されています。購入時には電源オプションが別売りのケースもあるプロ用機材ですが、レンタルであれば追加の電源手配に悩む必要はありません。また5-20Vの広範なDC入力に対応しており、ロケ現場ではカメラ用バッテリーのD-Tap出力から給電することも可能です。

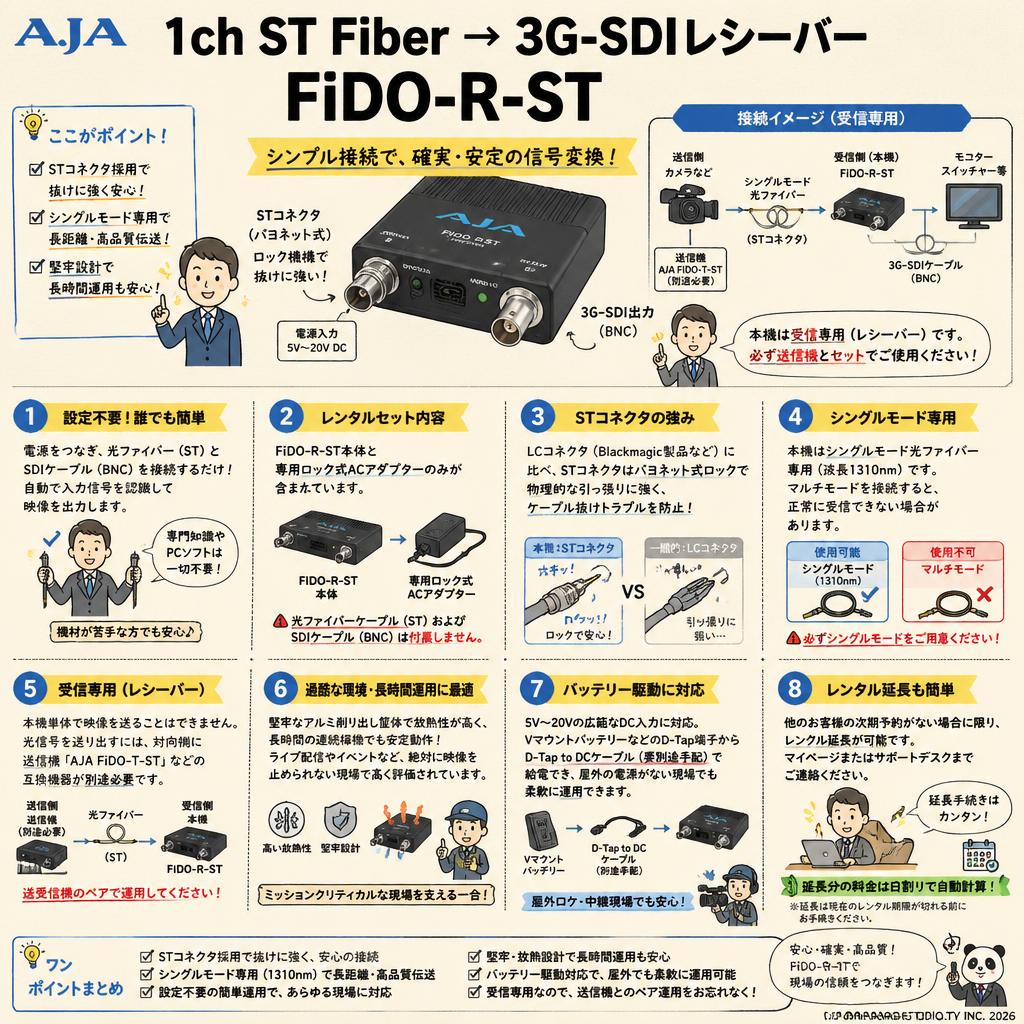

Q: 使用に資格や専門知識は必要ですか？
A: いいえ、特別な設定やPC用ソフトウェアは一切不要です。電源を接続し、光ファイバー（STコネクタ）と出力先のSDIケーブル（BNC）を繋ぐだけで、自動的に入力信号のフォーマットを認識して映像が出力されます。機材に不慣れな方でも簡単に使用できます。

Q: レンタルセットには何が含まれますか？
A: 基本のレンタルセットにはFiDO-R-ST本体と専用のロック式ACアダプターのみが含まれています。光ファイバーケーブル（STコネクタ）およびSDIケーブル（BNC）は付属していませんので、ご利用環境の距離に合わせて別途レンタルまたはご用意をお願いいたします。

Q: Blackmagic DesignのOptical Fiberコンバーターと比較してどう違いますか？
A: 最も大きな違いは光コネクタの形状です。Blackmagic製品が多く採用するLCコネクタに対し、本機はSTコネクタを採用しています。STコネクタはバヨネット式のロック機構を持つため、物理的な引っ張りに対して非常に強く、仮設現場でのケーブル抜けトラブルを防止できます。

Q: マルチモードの光ファイバーケーブルは使用できますか？
A: いいえ、本機はシングルモード光ファイバー専用（波長1310nm）に設計されています。マルチモードケーブルを接続した場合、正常に信号を受信できない、または伝送距離が極端に短くなるなどの不具合が生じます。必ずシングルモードの光ファイバーをご用意ください。

Q: この受信機単体で映像を送ることはできますか？
A: いいえ、本機は光ファイバーからSDIへ変換する「受信専用（レシーバー）」です。映像を光信号にして送り出すためには、対向側に送信機（トランスミッター）である「AJA FiDO-T-ST」などの互換機器が別途必要になります。必ず送受信機のペアで運用してください。

Q: 屋外の過酷な環境や長時間のライブ配信に適していますか？
A: はい、非常に適しています。堅牢なアルミ削り出しの筐体を採用しており放熱効率が高く設計されています。長時間の連続稼働でも熱によるフリーズや遅延が発生しにくく、絶対に映像を止められないミッションクリティカルな現場で高く評価されています。

Q: 屋外のロケ現場など、コンセントがない場所でバッテリー駆動は可能ですか？
A: はい、可能です。本機は5V〜20Vの広範なDC入力に対応しています。付属のACアダプター以外にも、VマウントバッテリーなどのD-Tap端子からD-Tap to DCケーブル（要別途手配）を使用して給電できるため、電源のない屋外の仮設環境でも柔軟に運用できます。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、他のお客様からの次期予約が入っていない場合に限り延長が可能です。延長をご希望の場合は、現在のレンタル期限が切れる前にマイページから延長手続きを行っていただくか、サポートデスクまでご連絡ください。延長分の料金は日割りで自動計算されます。

• AJA FiDO-R...
  LCコネクタを採用した同等スペック品。配線の高密度化を求めるラックマウント環境のユーザーに最適です。
• AJA FiDO-TR-ST...
  送受信の双方向通信が可能なトランシーバー。リターン映像の確認が必要なカメラマンや中継現場に推奨されます。
• Blackmagic Design Mini Converter Optical Fiber 12G...
  12G-SDI対応でLCコネクタ仕様。より高解像度な4Kワークフローを安価に構築したい方に適しています。
• AJA FiDO-2R...
  2チャンネルの光信号を同時に受信できるモデル。複数のカメラ映像を1箇所でまとめて変換したい場合に便利です。
• Blackmagic Design ATEM Camera Converter
  インカムやタリー機能を内蔵。スイッチャーと連動した本格的なライブ配信のカメラシステムを組む配信業者向けです。

映像エンジニア (40代 男性) / 現場での圧倒的な安定感。電源ケーブルの取り回しには工夫が必要 / 評価 ★★★★★ 5.0

B2B向け機材販売サイトのレビューより。アリーナでのライブ中継用にレンタルしました。STコネクタのロック機構が非常に優秀で、人が行き交うバックステージでもケーブル抜けの不安が全くありません。1080pの信号も遅延なくクリアに変換され安定感に救われました。ただ、付属のACアダプターのケーブルがやや硬く、狭いラック裏に押し込む際には少し取り回しに苦労したためL字のDC延長などがあるとさらに便利だと感じました。

配信オペレーター (30代 女性) / 挿すだけで動く手軽さ。ファイバーの種類間違いに注意 / 評価 ★★★★☆ 4.0

映像機材ブログの検証記事より。企業カンファレンスで別会場へ映像を送るために使用しました。PCでの設定などが一切不要で、光ファイバーとSDIを挿すだけで即座に映像が出力される仕様は設営時間が短い現場で本当に助かります。注意点として、本機はシングルモード専用なので、自社で余っていたマルチモードのケーブルを使おうとしたら信号が来ず焦りました。事前のケーブル仕様の確認は必須です。

システムインテグレーター (50代 男性) / 堅牢な筐体と低発熱。送信機とのセット手配を忘れずに / 評価 ★★★★☆ 4.5

海外の映像フォーラムより。常設設備の改修工事中の仮設回線として利用。金属製の筐体は非常に頑丈で、数日間電源を入れっぱなしにしてもほんのり温かくなる程度で熱暴走の気配は全くありませんでした。画質劣化も皆無です。製品自体には大満足ですが、これはあくまで受信機なので映像の送り側にはFiDO-Tなどのトランスミッターが別途必要です。初めて借りる方は片方だけ手配しないよう注意が必要です。

必須アクセサリ

• AJA FiDO-T-ST...
  映像を光信号に変換して送り出すための送信機（トランスミッター）としてペアで必須です
• BNCケーブル 10m (5C-FB)...
  本機で復元したSDI信号をスイッチャーやモニターへ接続するために必要です

用途別のおすすめ

• Vマウントバッテリー IDX DUO-C198...
  屋外や電源のない仮設現場において、D-Tap経由で本機を長時間駆動させる場合に役立ちます
• Blackmagic Design SmartView 4K...
  受信した映像信号の品質やフォーマットが正しいかを現場で即座にモニタリングするのに便利です

代替・類似製品

• AJA FiDO-TR-ST...
  送受信の両方を1台で行いたい場合や、将来的に双方向通信の予定がある場合の代替機です
• Blackmagic Design Mini Converter Optical Fiber 12G...
  4K/12G-SDI環境での伝送が必要で、LCコネクタ仕様でも問題ない場合におすすめの製品です

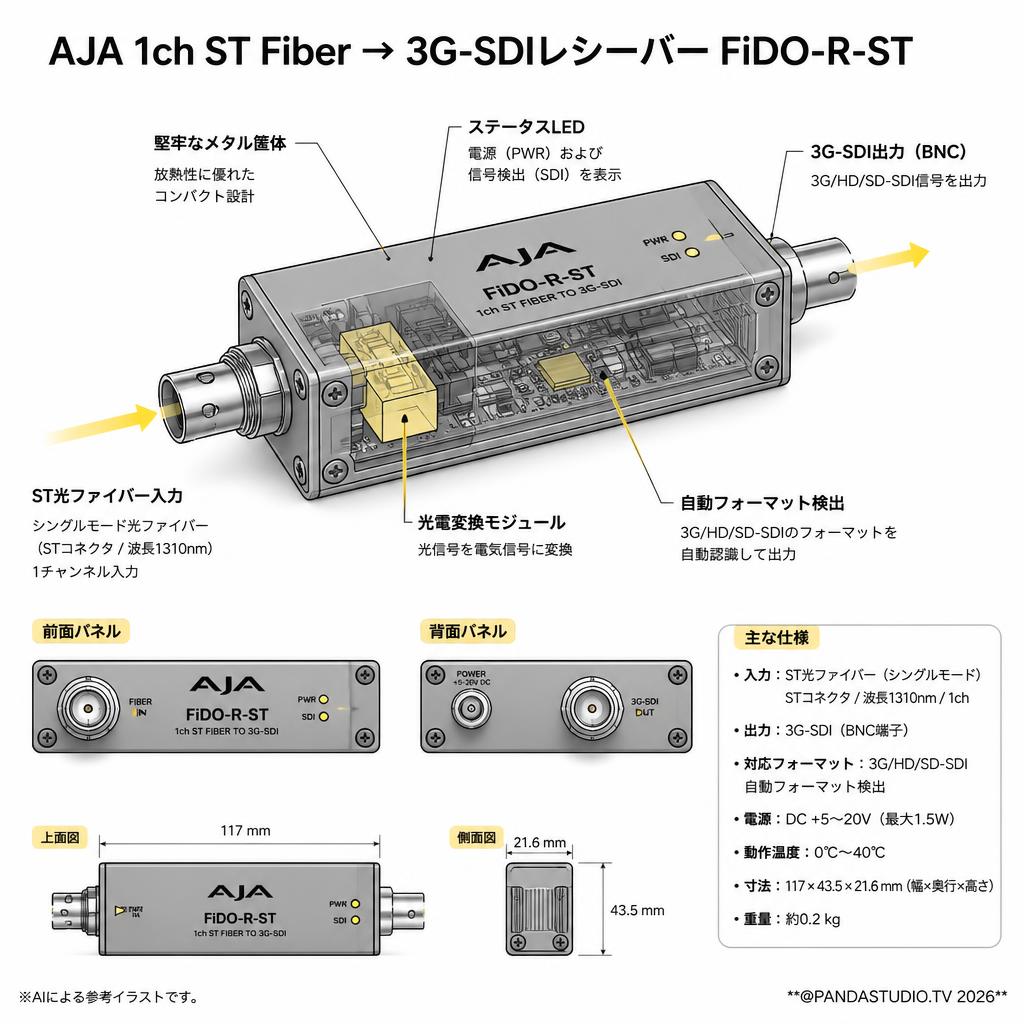

イメージセンサー: 該当なし（映像変換器のため非搭載）
レンズ: 該当なし
対応ビデオ解像度・フレームレート: 1080p (23.98/24/25/29.97/30/50/59.94/60), 1080i (50/59.94/60), 720p (50/59.94/60), 625i 50, 525i 59.94 など（3G/HD/SD-SDI対応・フォーマット自動認識）
写真解像度: 該当なし
防水性能: なし（屋内および保護された環境用）
バッテリー（容量・持続時間・充電時間）: 非搭載（外部DC電源 +5-20V駆動、最大1.5W）
ストレージ: 該当なし（記録機能なし）
接続端子（Connectivity）: 入力：1 x シングルモード光ファイバー（STコネクタ・波長1310nm）、出力：1 x 3G-SDI（BNC端子）
寸法と重量: 117 mm x 43.5 mm x 21.6 mm / 約0.2 kg
動作温度範囲: 0℃ 〜 40℃
