放送品質の映像を長距離伝送するプロフェッショナル向けソリューション

「AJA 1ch SC Fiber → 3G-SDIレシーバー FiDO-R-SC」は、放送局や大規模なライブイベントの現場において、映像信号の長距離伝送を可能にするプロフェッショナル向けの光ファイバー受信機です。情報収集段階のユーザーにとって、本製品は「離れた場所から送られてくる光ファイバー信号を、一般的な映像機器で扱えるSDI信号に変換する機器」として位置づけられます。一般的な銅線ケーブルでは信号の減衰により数十メートルが限界となる映像伝送を、光ファイバーの技術を用いることで数キロメートル単位まで拡張し、物理的な距離の制約から映像制作の現場を解放します。

なぜ光ファイバー伝送が必要とされるのか？

スタジアムでのスポーツ中継や広大な敷地で行われる野外フェスティバルなど、カメラとコントロールルームが遠く離れた環境では、ノイズのないクリアな映像を遅延なく届けることが最大の課題となります。本機は、そうした過酷な伝送環境において、外部からの電磁干渉を一切受けない光ファイバーの特性を最大限に活かします。これにより、高解像度の映像データを劣化させることなく、安全かつ安定して受信ステーションまで送り届けるという、インフラ構築における根本的な課題を解決します。

堅牢な設計がもたらす現場での圧倒的な信頼性

AJA製品の最大のアイデンティティは、放送現場の厳しい要求に応える堅牢性にあります。本機も例外ではなく、コンパクトな筐体でありながら、過酷なロケ現場での物理的な衝撃や温度変化に耐えうる設計が施されています。この堅牢なアーキテクチャは、単に機器が壊れにくいというだけでなく、生放送中に映像が途切れるという致命的なトラブルを防ぐという、ユーザーにとって最も重要な安心感に直結します。プロの技術者が安心してシステムに組み込める信頼の証拠が、この小さな金属の箱に詰まっています。

既存のSDIワークフローとシームレスに統合する柔軟性

光ファイバーという特殊な伝送媒体を使用しながらも、最終的な出力は標準的な映像規格であるSDIとして提供されるため、既存のスイッチャーやモニター、ルーターといった機材群とシームレスに連携できます。これにより、システム全体を光ファイバー対応の高価な機器に総入れ替えすることなく、伝送経路の一部だけを長距離化するという柔軟なシステム設計が可能になります。複雑化する現代の映像制作環境において、既存の資産を活かしながら伝送能力を拡張できる点は、技術監督やシステムエンジニアにとって大きなメリットです。

映像制作のインフラを支える縁の下の力持ち

本製品は、カメラやレンズのように映像のルックを直接的に変えるものではありませんが、大規模な映像制作を成立させるための不可欠なインフラストラクチャーとして機能します。長年にわたり世界中の放送局で採用されてきたAJAのコンバーターシリーズの系譜を受け継ぎ、一切の妥協を排した信号処理技術が搭載されています。目立つことはなくとも、システムの中枢で確実に信号を繋ぎ続けるその姿は、まさにプロフェッショナルの現場を支える縁の下の力持ちと言える存在です。

• アリーナ規模のイベントを手掛けるライブ配信技術者

  大規模なコンサート等で、会場の端から端まで映像を引く必要がある技術者です。数日間の本番のためだけに高価な光伝送機器を揃えるのは非効率なため、単発のレンタルが最適です。SDIケーブルの延長限界による信号ロスの不安を完全に解消できます。

• スポーツ中継を担当する放送局のシステムエンジニア

  スタジアムのカメラから中継車まで、確実な映像伝送経路を構築する専門家です。特番など通常よりカメラ台数が増えるシーズンのスポットレンタルとして活用します。ノイズに強い光ファイバー受信機を追加することで、過酷な環境下でも中継の安定性を担保します。

• 広大な敷地で撮影を行う野外ロケのテクニカルディレクター

  ゴルフ中継など、物理的な距離が離れた複数拠点の映像をベースキャンプに集約する役割を担います。特定プロジェクト期間中のみの機材拡張用途でのレンタルが適しています。長距離伝送に伴う映像遅延や画質劣化のペインポイントを、本機でクリアに改善できます。

• 社内スタジオのインフラを構築する企業の設備管理者

  本社ビル内の別フロアにあるスタジオと副調整室を繋ぐシステム改修を検討している管理者です。本格的な設備投資前の、実環境での事前評価としてのレンタル利用にフィットします。既存のSDI機材を活かしたまま、フロア間の長距離配線問題だけを解決できるか検証可能です。

• ゴルフ中継でコース内のカメラ映像を中継車に集約するための長距離伝送

  広大なゴルフ場において、各ホールに配置されたカメラの映像を数百メートル離れた中継車へ送るシーンです。SCコネクタの光ファイバーを使用し、減衰を気にせず映像を伝送します。遠く離れたグリーンの芝目までくっきりと見える放送品質の素材を安定収録できます。

• 大規模な音楽フェスでステージ袖からPAブースへ映像を送るのに最適な接続

  野外フェスで、ステージ上の演者の映像を客席後方のスイッチャーへ入力する状況です。照明機材やスピーカーから発生する強力な電磁ノイズを避けるため、光伝送を選択します。ノイズレスでクリアな映像を受信し、大型ビジョンへの出力や配信をトラブルなく実行します。

• スタジアムのスポーツ配信でノイズ干渉を防ぎクリアな映像を届ける構成

  フィールドレベルに設置した複数台のカメラ映像を、スタンド上段の実況解説ブースへ送る場面です。本機のデュアルSDI出力を活かし、スイッチャーと実況用確認モニターへ直接分配します。変換による遅延を感じさせないリアルタイムな映像で的確な実況をサポートします。

• 企業カンファレンスで複数フロアにまたがる会場の映像を統合するシステム構築

  1階の基調講演ステージの映像を、数フロア離れたサテライト会場のスイッチャーへと引き込む用途です。建物の配管を通しやすい細い光ファイバーケーブルを活用し、本機でSDI信号へと復元します。画質劣化のない鮮明なプレゼン資料を全会場へ均一に提供できます。

• 放送局の特番ロケで仮設スタジオと遠隔地のカメラを遅延なく結ぶための一台

  花火大会などの特別番組で、高台に設置した無人カメラの映像を麓の仮設スタジオで受信する環境です。屋外の温度変化にも耐えうる本機を配置し、長距離の光伝送を確立します。電波による無線伝送が不安定になりがちな人混みでも、途切れることのない映像供給を実現します。

• 最大10kmの長距離伝送を実現するシングルモード光ファイバー対応

  一般的なSDI同軸ケーブルの伝送距離が約100m程度であるのに対し、本機はシングルモード光ファイバーを使用することで最大10kmという圧倒的な長距離伝送を実現します。Blackmagic DesignのOptical Fiber等と比較しても、SCコネクタを直接挿抜できる仕様となっており、現場でのケーブル敷設の自由度と信頼性を向上させます。

• 現場でのトラブルを防ぐデュアルSDI出力と堅牢な電源コネクタ

  受信した光信号を2系統の3G-SDI信号として同時出力できるため、分配器を追加することなくスイッチャーと確認用モニターへ同時に映像を送れます。また、他社製の簡易コンバーターとは異なり、電源部には抜け防止のロック式コネクタを採用。不意のケーブル抜けによる放送事故を未然に防ぎます。

• 過酷な環境にも耐えうるコンパクトかつ高放熱な金属筐体

  本体サイズはわずか117x43.5x21.6mmと非常にコンパクトながら、AJA独自の高効率な放熱設計を施した金属筐体を採用しています。夏の野外フェスや密閉されたラック内など、熱がこもりやすい環境下での長時間運用でも熱暴走を起こしにくいのが特徴です。プロの現場で求められる耐久性の面で確かな優位性を持っています。

• ACアダプター付属ですぐに現場投入可能なレンタルパッケージ

  光伝送機器は電源の確保が課題になりがちですが、本レンタル品には専用のロック式ACアダプターが標準で同梱されています。別途電源を用意する手間がなく、手元に届いたその日からすぐに長距離伝送のテストや本番環境への組み込みが可能です。突然の機材トラブル時の代替機として、追加コストなしで即座に運用を開始できる点はレンタルならではの強みです。

Q: この受信機を使用するために特別な資格や専門知識は必要ですか？
A: 特別な資格は不要です。光ファイバーケーブル（SCコネクタ）とSDIケーブルを接続し、電源を入れるだけで自動的に信号を認識・変換するため、複雑な設定なしで映像技術者であれば直感的に使用可能です。

Q: レンタルセットには何が含まれていますか？別途用意するものはありますか？
A: レンタルセットにはFiDO-R-SC本体と専用ACアダプターが含まれます。映像を伝送するためには、送信側の機器（FiDO-T-SC等）と、シングルモード光ファイバーケーブル、および出力先へ繋ぐSDIケーブルをお客様にてご用意いただく必要があります。

Q: Blackmagic DesignのMini Converter Optical Fiberと比較してどう違いますか？
A: 本機はSCコネクタを直接接続する専用設計であり、LCコネクタを使用するSFPモジュールタイプの他社製品とは接続規格が異なります。また、AJA特有のロック式電源コネクタを採用しており、現場での抜け防止機能に優れています。

Q: マルチモードの光ファイバーケーブルでも使用できますか？
A: いいえ、本機はシングルモード光ファイバー専用の設計となっています。マルチモードのケーブルを接続しても正常に信号を受信できないため、必ずシングルモードのSCコネクタケーブルをご使用ください。

Q: 映像の受信時に音声信号も一緒に変換・出力されますか？
A: はい、SDI信号にエンベデッド（重畳）された音声データもそのまま光ファイバー経由で伝送され、本機から出力される3G-SDI信号に最大16チャンネルの音声が保持された状態で出力されます。

Q: 屋外の雨天環境や水中でそのまま使用することはできますか？
A: 本機は防水仕様ではありません。屋外の雨天時や湿度の高い環境で使用する場合は、必ず防水ボックスやラック内に設置し、直接水滴や雨が本体およびコネクタ部分にかからないよう保護して運用してください。

Q: 現場での設営が長引いた場合、利用途中でレンタル期間を延長できますか？
A: はい、次のお客様の予約が入っていない場合に限り、Webサイトのマイページから手続きを行うことでレンタル期間の延長が可能です。延長料金は規定の1日あたりの料金が適用されますので、お早めにご申請ください。

Q: 出力される2つのSDI端子は、それぞれ異なるフォーマットを出力できますか？
A: いいえ、出力される2系統のSDI信号は同じフォーマットとなります。光ファイバーから受信した1つの信号を内部で2つに分配して出力する仕組みのため、スイッチャーとモニター等へ同一の映像を同時に送る用途に適しています。

• AJA FiDO-R...
  SCではなくLCコネクタを採用した同等モデル。既存の敷設ケーブルがLC端子ベースで構築されている環境のユーザーに最適です。
• Blackmagic Design Mini Converter Optical Fiber 12G...
  最大12G-SDIの双方向変換に対応。4K解像度での伝送が必要で、導入コストを抑えたい映像制作現場に適しています。
• AJA FiDO-TR-SC...
  1台で送信と受信の両方を行えるトランシーバーモデル。双方向の映像のやり取りが必要なシステムエンジニアにおすすめです。
• AJA FiDO-2R...
  2チャンネルの光信号を独立して受信できるLCコネクタモデル。複数台のカメラ映像を1箇所でまとめて受信したいロケ現場に向いています。
• Blackmagic Design Teranex Mini Optical to SDI 12G...
  フロントパネルに確認用モニターを追加可能な12G対応機。ラックマウント運用で信号状態を即座に目視確認したい技術者に好まれます。

放送局技術部 (40代 男性) 猛暑の屋外ロケでもダウンしない安定感 : 評価 ★★★★★ 5.0

ライブ配信ディレクター (30代 女性) 分配器いらずのデュアル出力が便利 : 評価 ★★★★☆ 4.0

映像システム設計 (50代 男性) 既存の3G-SDI環境の延命に最適 : 評価 ★★★★☆ 4.5

必須アクセサリ

• AJA FiDO-T-SC...
  本機へ光信号を送るための送信機。セットでの運用が不可欠です。
• カナレ 3G-SDIケーブル 10m...
  本機で受信・変換した映像をスイッチャーやモニターへ接続するために使用します。

用途別のおすすめ

• Blackmagic Design SmartView Duo
  受信した映像信号を現場で即座に確認するためのラックマウント型デュアルモニター。
• Roland V-160HD...
  長距離伝送で集約した複数のSDI信号をスイッチングするハイブリッドミキサー。

代替・類似製品

• AJA FiDO-R...
  SCコネクタではなくLCコネクタの光ファイバーケーブルを使用する場合の代替機です。
• Blackmagic Design Mini Converter Optical Fiber 12G...
  4K解像度での伝送が必要な場合や、双方向での変換を行いたい場合の代替モデル。

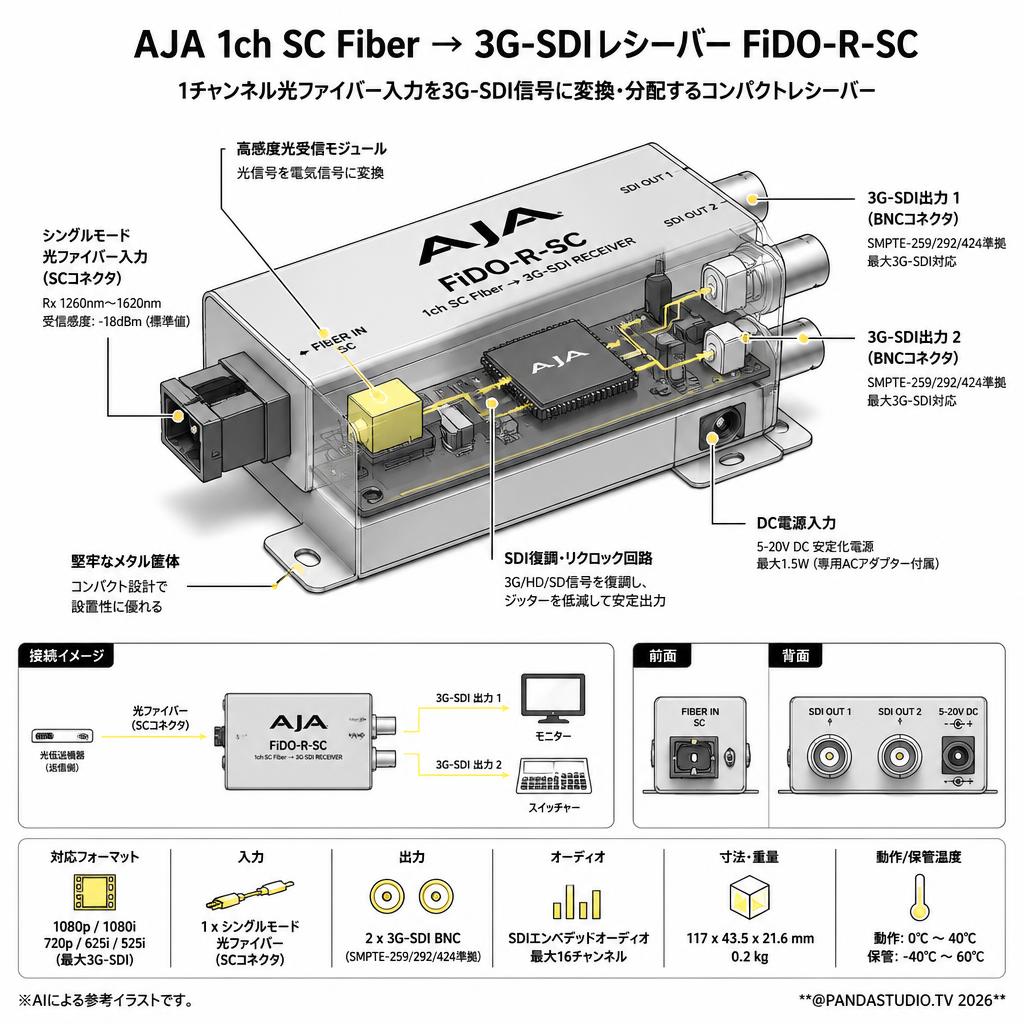

ビデオフォーマット: 1080p, 1080i, 720p, 625i, 525i (最大3G-SDI)

デジタルビデオ入力: 1 x シングルモード光ファイバー (SCコネクタ)

デジタルビデオ出力: 2 x 3G-SDI BNC (SMPTE-259/292/424準拠)

光ファイバー波長: Rx 1260 nm (最小), 1620 nm (最大)

光ファイバー受信感度: -18 dBm (標準値)

オーディオ対応: SDIエンベデッドオーディオ対応 (最大16チャンネル)

電源: 5-20V DC 安定化電源、最大1.5W (専用ACアダプター DWP-U-R1付属)

寸法: 117 mm x 43.5 mm x 21.6 mm

重量: 0.2 kg

動作温度範囲: 0℃ ～ 40℃

保管温度範囲: -40℃ ～ 60℃
