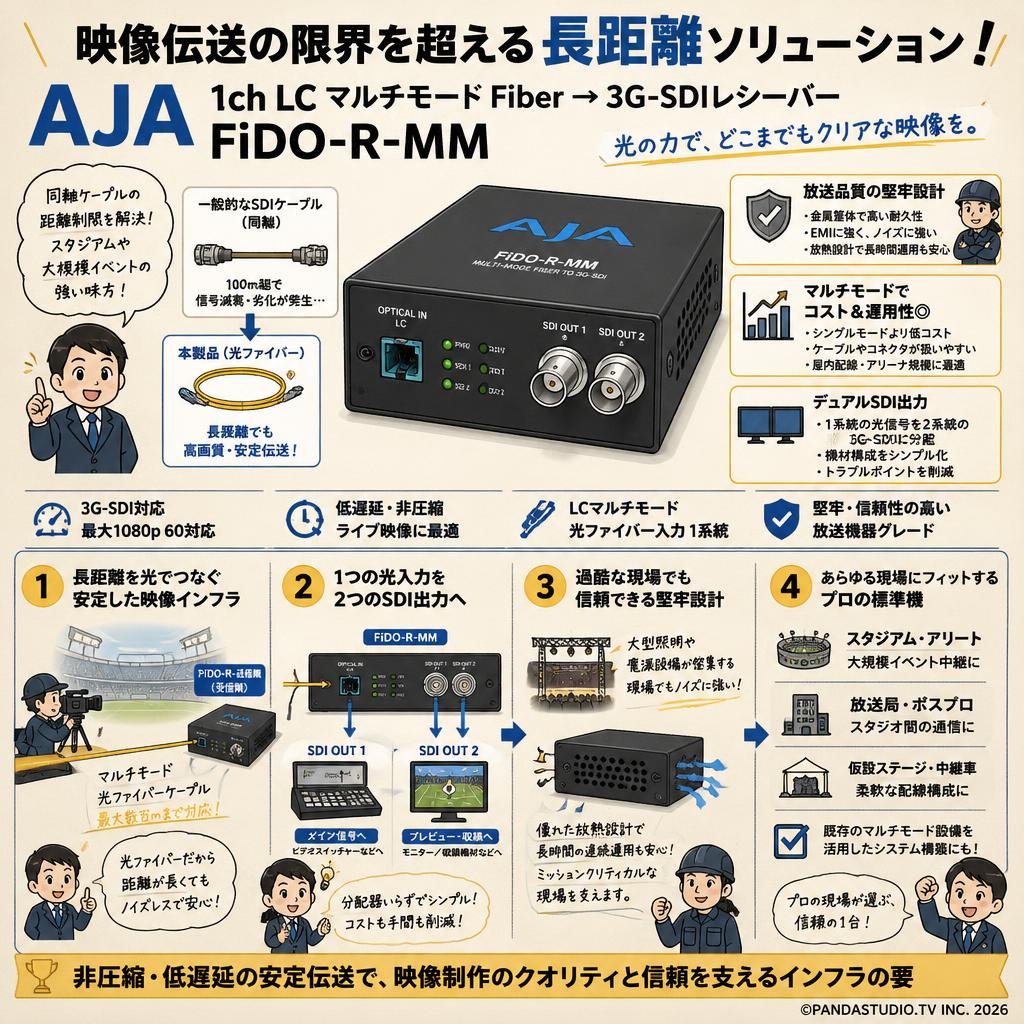

映像伝送の限界を超える長距離ソリューションとは

「AJA 1ch LC マルチモード Fiber → 3G-SDIレシーバー FiDO-R-MM」は、プロフェッショナルな映像制作現場において、同軸ケーブルの物理的な距離制限を克服するために設計された光ファイバー受信機です。一般的なSDIケーブルは100メートルを超えると信号の減衰が課題となりますが、本製品は光ファイバーを用いることで、非圧縮の高画質な映像信号を長距離かつ安定して伝送するインフラを構築します。特にスタジアムや大規模なイベント会場など、カメラとコントロールルームが物理的に離れている環境下で、その真価を発揮します。

マルチモードファイバーを採用する独自の設計思想

光ファイバーには大きく分けてシングルモードとマルチモードが存在しますが、本製品はマルチモードに特化して設計されています。マルチモードファイバーは、シングルモードと比較してケーブルやコネクタのコストが抑えられ、取り扱いが比較的容易であるという特性を持っています。屋内配線やアリーナ規模の施設内通信において、数百メートル単位の伝送を効率的かつ経済的に実現するためのソリューションとして、多くの放送局や映像プロダクションから支持を集めている技術的背景があります。

放送局基準を満たす堅牢性と信頼性の追求

映像伝送における最大のトラブルは、信号の途絶やノイズの混入です。本機は、AJA Video Systems社が長年培ってきた放送機器グレードの厳しい基準をクリアした堅牢な金属製筐体を採用しています。外部からの電磁干渉（EMI）を受けにくい光ファイバーの特性と相まって、電源設備や大型照明が密集する過酷なライブイベント現場でも、ノイズレスで安定した映像伝送を約束します。熱暴走を防ぐ放熱設計も施されており、長時間の連続稼働が求められるミッションクリティカルな現場での信頼性を高めています。

デュアルSDI出力がもたらす現場での圧倒的な柔軟性

本製品のアーキテクチャで特筆すべき点は、1系統の光ファイバー入力を受け取り、2系統の3G-SDI出力を同時に提供できるデュアル出力仕様です。この設計により、受信した映像信号をビデオスイッチャーへ入力すると同時に、確認用のプレビューモニターやバックアップ用の収録機材へも直接分配することが可能になります。中継ぎのための分配器（ディストリビューションアンプ）を別途用意する必要がなくなり、機材構成のシンプル化とトラブルポイントの削減に大きく貢献します。

プロフェッショナル現場の標準機としての位置づけ

映像技術が日々進化する中、非圧縮・低遅延での信号伝送は依然としてライブプロダクションの要です。本製品は、単なる変換器の枠を超え、大規模な映像システムの根幹を支えるインフラストラクチャーとしての役割を担っています。既存のマルチモード光ファイバー設備を活用したシステムアップグレードから、新規の仮設配線まで、あらゆるシナリオに対応する柔軟性を備えています。現場の技術者が安心して信号を預けられる「信頼の証」として、プロの映像業界において確固たる地位を築いている製品です。

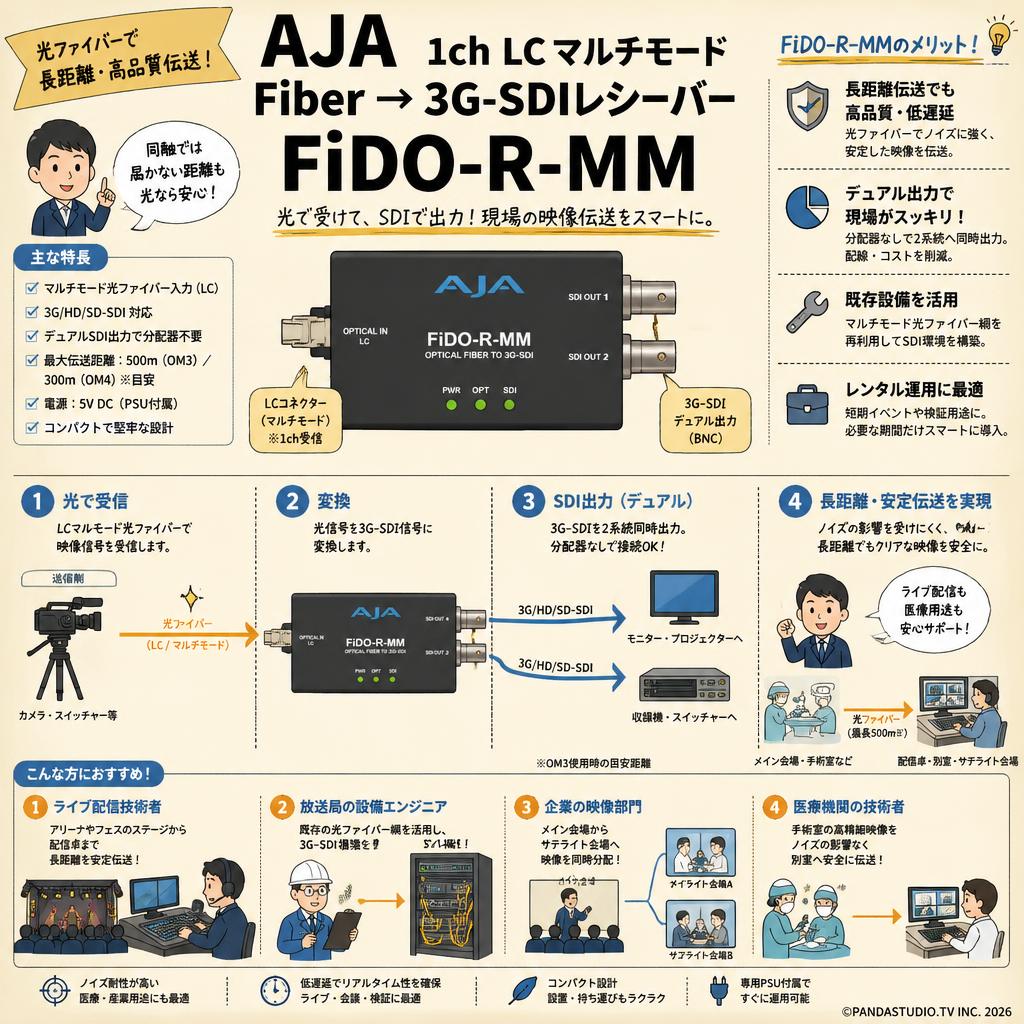

• アリーナイベントのライブ配信技術者

  数百メートル離れたステージから配信卓まで映像を引く必要がある技術者。数日間の音楽フェスやeスポーツ大会でのスポットレンタルに最適です。同軸ケーブルでは届かない距離の伝送という物理的な制限を、光ファイバー変換によって遅延なく解決します。

• 放送局のインフラ更新を担う設備エンジニア

  局内に敷設済みのマルチモード光ファイバー網を再利用してSDI環境を構築したいエンジニア。機材一括導入前のテスト運用としての事前検証レンタルに適しています。既存設備を活用しつつ、最新の3G-SDIフォーマットへ安全に変換できるかが確認できます。

• 大規模カンファレンスを担当する企業の映像部門

  株主総会や国際会議で、メイン会場から別フロアのサテライト会場へ映像を分配する担当者。年数回の大型イベントのみでの利用となるためレンタルが合致します。分配器不要のデュアル出力により、プロジェクターと収録機へ同時に信号を送る課題を解決します。

• 医療機関のメディカルイメージング技術者

  手術室の術野カメラ映像を、ノイズの影響を受けずに別室のカンファレンスルームへ送りたい技術者。学会発表や実証実験に合わせた期間限定のレンタルに最適です。医療機器からの強力な電磁ノイズを回避し、クリアな映像を安全に伝送するニーズを満たします。

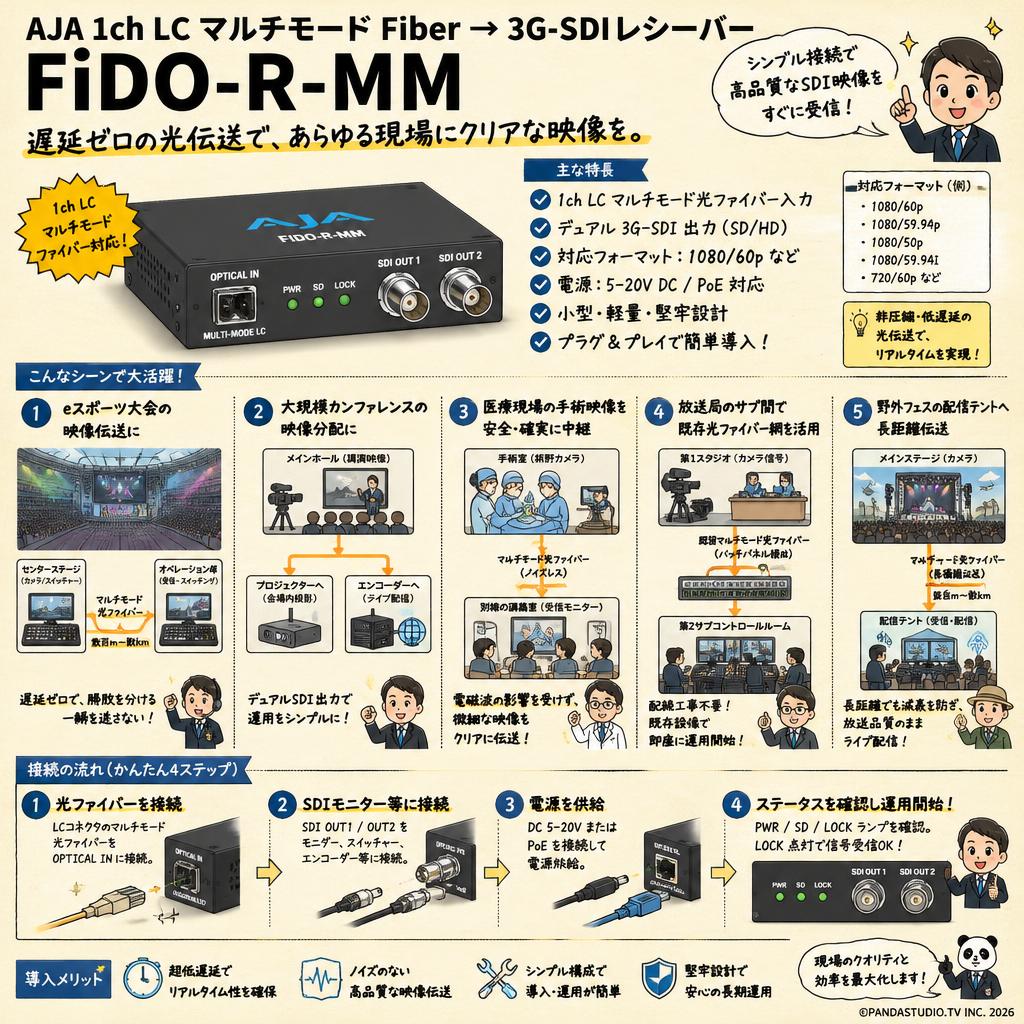

• アリーナ規模のeスポーツ大会で遅延のない映像伝送を構築するのに最適な機材

  大規模アリーナのセンターステージから、客席後方のオペレーション卓までプレイヤーの操作画面を伝送するシーン。1080/60pの非圧縮信号をマルチモードファイバーで送り、遅延が許されないゲーム画面のスイッチングを完璧なタイミングで実現します。

• 企業の大規模カンファレンスで別室のサテライト会場へ映像を分配する際のおすすめ構成

  ホテル等の大型宴会場で、メインホールの講演映像を別フロアの複数会場へ中継するシーン。本機のデュアルSDI出力を活用し、1つを会場内のプロジェクターへ、もう1つをライブ配信用エンコーダーへ直接入力することで、シンプルな機材構成で運用できます。

• 医療現場の手術映像を別フロアの研修室へノイズレスで送るための機材

  大学病院の手術室から、別棟の講義室へ微細な術野映像をリアルタイムで中継するシーン。MRIなどの大型医療機器から発生する電磁波の影響を受けない光ファイバー伝送の特性を活かし、ノイズのないクリアな映像を医学生の学習用モニターへ届けます。

• 放送局のスタジオサブ間で既存のマルチモード光ファイバー網を活用する構成

  テレビ局内の第1スタジオから離れた第2サブコントロールルームへ、追加のカメラ信号をルーティングするシーン。建物内に既に敷設されているマルチモード光ファイバーのパッチパネルを経由し、新たな同軸配線工事を行うことなく即座にSDI信号を受信します。

• 野外フェスのステージ映像を数百メートル離れた配信テントへ伝送するためのシステム

  広大な敷地で開催される野外音楽フェスにおいて、ステージ上のメインカメラの映像を遠く離れた配信専用テントへ送るシーン。長距離伝送時の信号減衰を防ぎ、1080/59.94iの放送品質を維持したまま、クオリティの高いライブ配信映像を視聴者へ提供します。

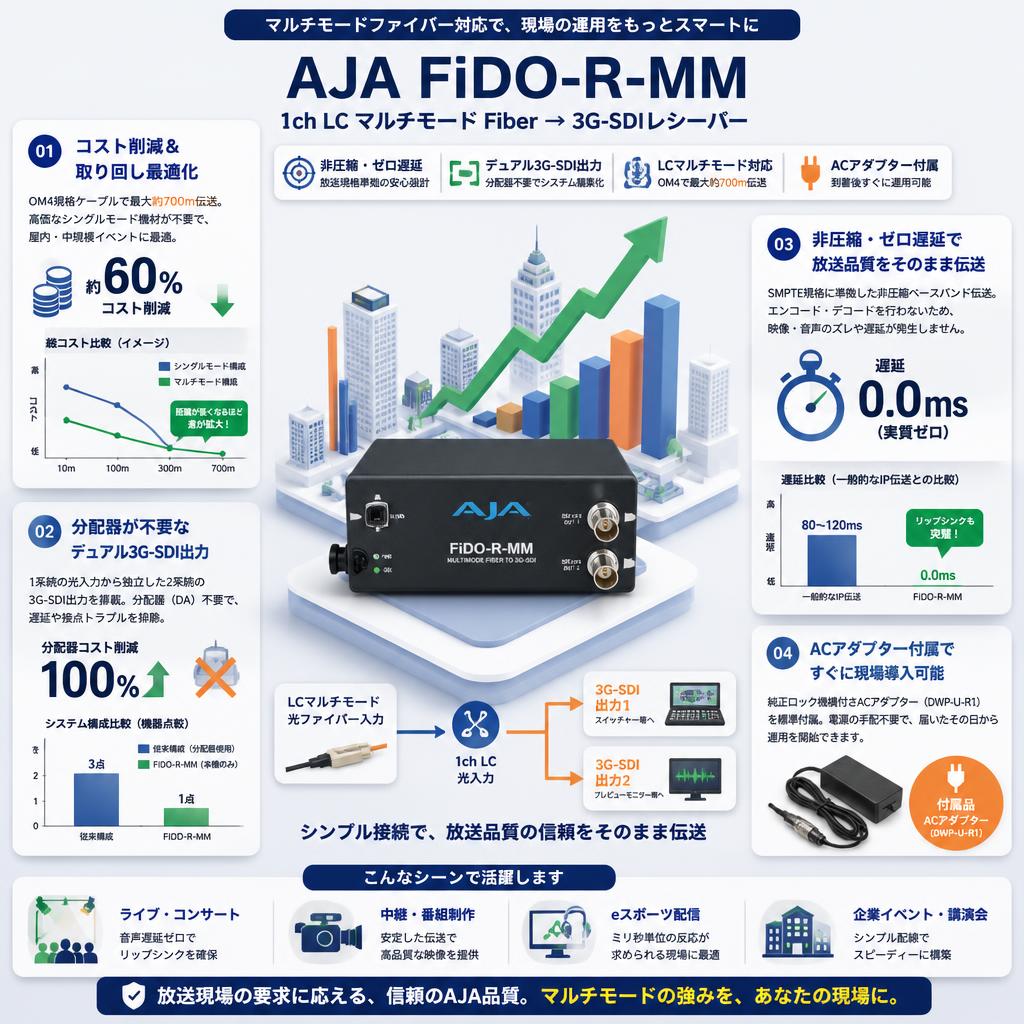

• マルチモードファイバー対応による運用コストと取り回しの最適化

  AJA FiDO-R（シングルモード版）と比較して、本製品はマルチモードファイバー専用に設計されています。OM4規格のケーブルを使用すれば最大約700mの伝送が可能であり、シングルモード用の高価なケーブルやコネクタを必要としません。屋内施設や中規模イベントにおいて、コストパフォーマンスに優れた柔軟な配線計画を実現します。

• 分配器を不要にするデュアル3G-SDI出力システム

  競合のBlackmagic Design Mini Converter Optical Fiber 12Gが1系統の出力であるのに対し、本機は1系統の光入力から完全に独立した2系統の3G-SDI出力を標準搭載しています。これにより、スイッチャーへの入力とプレビューモニターへの出力を本機1台で完結でき、追加の分配器（DA）による遅延や接点トラブルを排除できます。

• 放送規格に準拠した非圧縮アーキテクチャによるゼロ遅延

  安価なIP伝送コンバーターとは異なり、SMPTE規格に完全準拠した非圧縮のベースバンド伝送を行います。エンコード・デコード処理を伴わないため、映像と音声のズレや伝送遅延が事実上発生しません。リップシンクが厳しく問われる音楽ライブや、ミリ秒の反応が求められるeスポーツの現場において、極めて高い信頼性を発揮します。

• ACアダプター付属で到着後すぐに現場へ導入可能なレンタルパッケージ

  プロ用機材の中には電源が別売りのものもありますが、本レンタルパッケージには純正のロック機構付きACアダプター（DWP-U-R1）が標準で付属しています。変換コネクタや別途の電源手配に悩む必要がなく、手元に届いたその日からすぐに仮設現場のシステムへ組み込んで運用を開始できる、短期利用に最適な構成となっています。

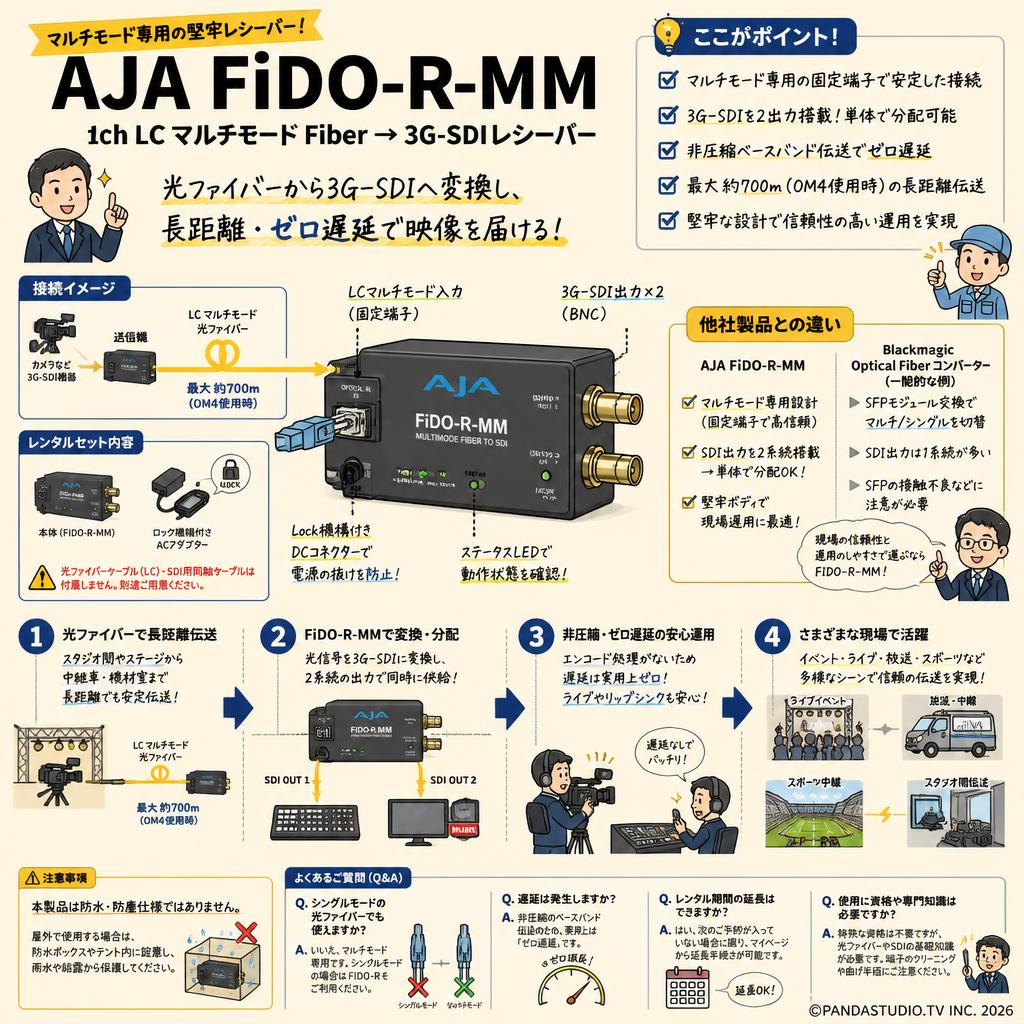

Q: 使用に資格や専門知識は必要ですか？
A: 特殊な資格は不要ですが、光ファイバーケーブル（LCコネクタ）の取り扱いやSDI信号の基礎的な知識が必要です。端子の汚れが致命的な信号エラーに繋がるため、接続時のクリーニングやケーブルの曲げ半径には十分ご注意ください。

Q: レンタルセットには何が含まれますか？
A: 本体のほか、専用のロック機構付きACアダプターがセットに含まれています。光ファイバーケーブル（マルチモードLC端子）やSDI用同軸ケーブルは付属しませんので、現場の距離に合わせた長さのものを別途ご用意いただくか、追加でレンタルしてください。

Q: シングルモードの光ファイバーケーブルでも使用できますか？
A: いいえ、本製品（FiDO-R-MM）はマルチモードファイバー専用です。シングルモードの光ファイバーケーブルを使用する場合は、別モデルのFiDO-R（MMがつかないモデル）をレンタルしていただく必要があります。

Q: Blackmagic DesignのOptical Fiberコンバーターと比較してどう違いますか？
A: Blackmagic製品がSFPモジュールを交換してマルチ/シングルを切り替える形式が多いのに対し、本機はマルチモード専用設計で堅牢な固定端子を採用しています。また、本機は2つのSDI出力を持ち、単体で映像の分配が可能な点が大きな違いです。

Q: 実撮影条件での最大伝送距離はどのくらいですか？
A: 使用するマルチモードケーブルのグレードに依存します。OM4規格の高品質なケーブルを使用した場合、最大で約700メートルの伝送が可能です。OM3以下のケーブルでは伝送可能距離が短くなるため、事前の仕様確認をおすすめします。

Q: 映像信号の伝送に遅延は発生しますか？
A: 本機は非圧縮のベースバンド伝送を行うため、エンコード処理による遅延は発生しません。光の伝播速度による物理的な遅延のみで、実用上は「ゼロ遅延」としてライブスイッチングやリップシンクがシビアな現場でも問題なくご使用いただけます。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、次のご予約が入っていない場合に限り、オンラインのマイページから手続きを行うことでレンタル期間の延長が可能です。イベントの設営遅れや追加の検証が必要になった際にも柔軟に対応できます。

Q: 追加アクセサリなしで屋外の雨天環境で使えますか？
A: いいえ、本製品は防水・防塵仕様ではありません。屋外で使用する場合は、必ず防水ボックスやテント内に設置し、雨水や結露から機器を保護する対策を行ってください。

• Blackmagic Design Mini Converter Optical Fiber 12G...
  12G-SDIまで対応するがSFPモジュール選択が必要で、将来的に4K伝送を見据えるユーザー向け
• AJA FiDO-R...
  シングルモードファイバー専用モデルで、10kmを超える超長距離の伝送環境を構築したい層に最適
• AJA FiDO-TR-MM
  送受信の両方に対応したトランシーバーで、カメラコントロールなど双方向通信が必要な現場向け
• Blackmagic Design Micro Converter BiDirectional SDI/HDMI 3G...
  光ファイバー非対応だが、短距離でのHDMI/SDI双方向変換を安価に済ませたい小規模配信層向け
• AJA FiDO-2R-MM
  2チャンネルの光入力を独立してSDI出力できるため、複数カメラの信号を同時に受け取る現場向け

配信エンジニア (30代 男性) 安定性は抜群だがファイバーの取り扱いに注意 : 評価 ★★★★☆ 4.0

アリーナ規模のeスポーツ大会で、ステージからスイッチャーまでの300m伝送に使用しました。映像の乱れや遅延は一切なく、デュアル出力のおかげで分配器を減らせたのは助かりました。ただ、LCコネクタは埃に非常に弱いため、現場でのクリーニングツールは必須です。取り扱いには同軸以上の神経を使います。

設備管理担当 (40代 男性) 既存のマルチモード配線を活かせるのが最大のメリット : 評価 ★★★★★ 5.0

社内のカンファレンスルームに敷設されていた古いマルチモードの光回線を再利用するために導入しました。ケーブルを引き直す莫大なコストをかけずに、クリアな3G-SDI信号を受信できるようになったのは素晴らしいです。金属製の筐体は放熱性も高く、ラック裏に設置して長時間連続稼働させても熱暴走の気配がありません。

映像ディレクター (50代 男性) コンパクトで堅牢だが電源コネクタのロックが固い : 評価 ★★★★☆ 4.0

野外フェスの映像中継テストとしてレンタルしました。他社の安価なコンバーターと違い、SMPTE規格への準拠がしっかりしており、接続機器との相性問題が全く起きない信頼性はさすがAJAです。一つ気になったのは、電源の抜け防止ロック機構がかなり固く、撤収時に急いで外そうとすると少し手間取ることくらいです。

必須アクセサリ

• AJA FiDO-T-MM...
  本機へ映像を送るための対となる送信機で、カメラ側のSDI信号を光ファイバーへ変換するために必須
• BNCケーブル 10m...
  本機で受信したSDI信号を、ビデオスイッチャーやプレビューモニターへ接続するために必要

用途別のおすすめ

• ビデオスイッチャー Roland V-160HD...
  長距離伝送されてきた複数のSDI信号をまとめ、シームレスにスイッチングして配信卓へ送るメイン機材として
• Blackmagic Design SmartView 4K...
  デュアル出力の1系統を利用し、受信した映像信号の品質や色味をラックマウント環境でモニタリングするために追加

代替・類似製品

• AJA FiDO-R...
  マルチモードではなく、シングルモードファイバーを使用して10km以上の超長距離伝送を行いたい場合の代替品

ビデオフォーマット: 3G-SDI (SMPTE-259/292/424)、1080p、1080i、720p、625i、525i
ビデオ入力: 1 x 1ch LC マルチモード光ファイバー (SMPTE-297/259/292/424準拠)
ビデオ出力: 2 x 3G-SDI BNC (同一信号を2系統出力)
光ファイバー仕様: マルチモード、波長 850nm
最大伝送距離: 約700m (OM4ケーブル使用時)、約300m (OM3ケーブル使用時)
オーディオ対応: SDIエンベデッドオーディオ対応
電源: +5〜20V DC レギュレート (AJA電源アダプター DWP-U-R1 付属)
消費電力: 最大 1.5W
動作温度範囲: 0℃〜40℃
寸法 (幅 x 奥行き x 高さ): 117mm x 43.5mm x 21.6mm
重量: 0.2 kg
防水性能: 非対応（屋内または保護された環境での使用を推奨）
