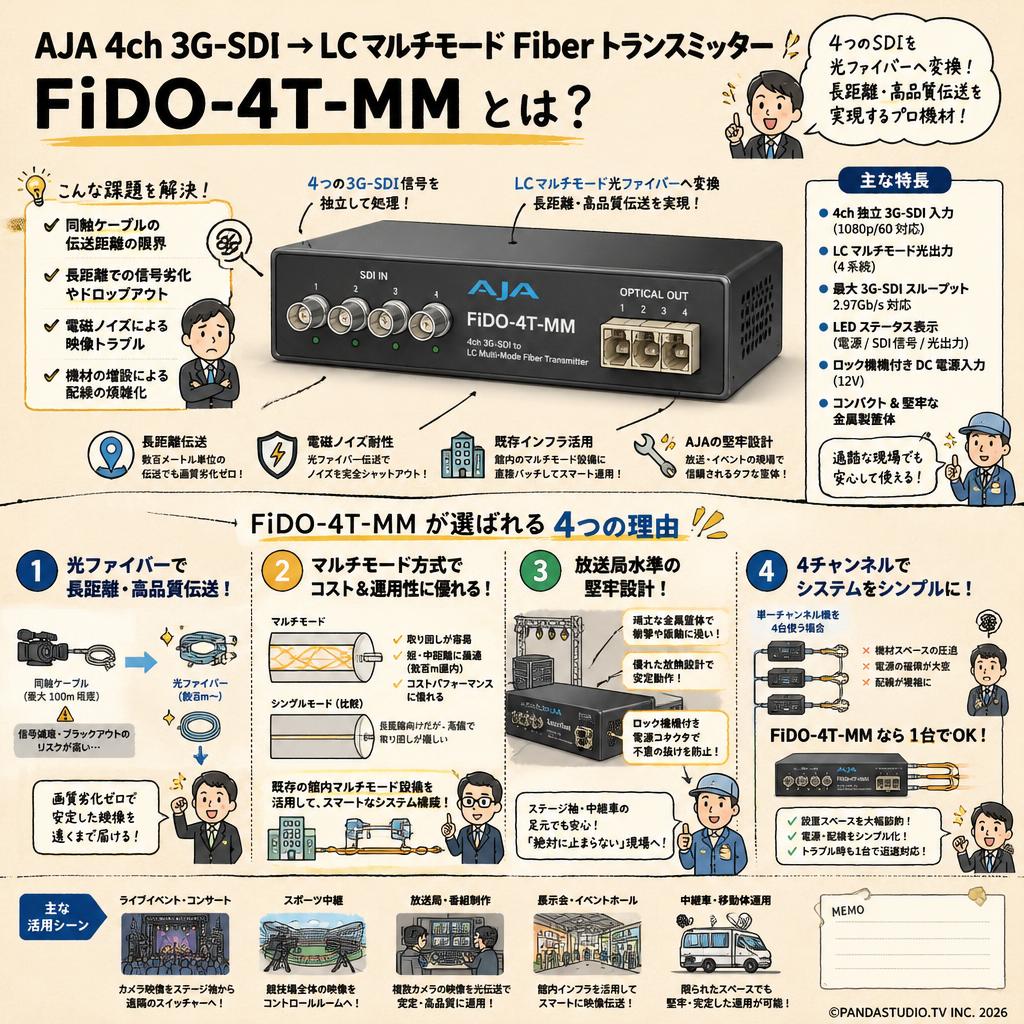

「AJA 4ch 3G-SDI → LC マルチモード Fiber トランスミッター FiDO-4T-MM」とはどのような機材か

「AJA 4ch 3G-SDI → LC マルチモード Fiber トランスミッター FiDO-4T-MM」は、最大4系統の3G-SDI信号をLCマルチモード光ファイバーに変換し、長距離伝送を可能にするプロフェッショナル向け映像トランスミッターです。映像制作や放送、大規模イベントの現場において、一般的な同軸ケーブル（BNC）の伝送距離の限界を突破し、高品質なベースバンド信号をロスなく遠隔地へ届けるためのコアデバイスとして機能します。複数カメラの映像をスイッチャーへ集約する際など、信頼性の高いインフラ構築に欠かせない機材です。

なぜ光ファイバー伝送が必要とされるのか

同軸ケーブルを用いたSDI伝送では、数十メートルから100メートル程度で信号の減衰が起こり、映像のドロップアウトやブラックアウトのリスクが高まります。本機を用いて映像信号を光ファイバーに変換することで、画質劣化を一切伴わずに数百メートル単位の伝送が可能になります。また、光ファイバーは電気的な干渉を受けないため、巨大な照明機材や大型電源が混在するステージ環境においても、電磁ノイズを完全にシャットアウトした極めてクリーンな信号経路を確立できるのが最大の強みです。

マルチモード方式がもたらす運用上のメリット

光ファイバーには大きく分けてシングルモードとマルチモードがありますが、本機はマルチモード専用に設計されています。シングルモード方式に比べてケーブルの取り回しが比較的容易であり、アリーナ内やホール構内といった短・中距離（数百メートル圏内）のシステム構築において、コストパフォーマンスに優れています。さらに、多くのビルや展示会場にはすでにマルチモード光ファイバー設備が敷設されていることが多く、既存の館内インフラに直接パッチして映像を伝送するといったスマートな運用を実現します。

放送局水準の信頼性を支える堅牢な筐体設計

AJA製品の代名詞とも言える、コンパクトかつ極めて堅牢な金属製エンクロージャーを採用しています。ラックの裏側やステージ袖、中継車の足元など、過酷な物理的環境に無造作に配置されても安定して動作し続けます。熱暴走を防ぐ優れた放熱設計に加え、不意のケーブル抜けを防ぐロック機構付きの電源コネクタを採用するなど、現場での「絶対に止まらない」運用を前提としたプロフェッショナル仕様の設計思想が細部にまで貫かれています。

複数カメラの信号を一括管理する4チャンネル仕様の意義

単一チャンネルのコンバーターとは異なり、本機は4系統の入力を1台で独立して処理できる点が重要です。マルチカメラ収録や、メイン・バックアップ回線の同時構築において、トランスミッターを複数台並べる必要がなくなります。これにより、機材の設置スペースを劇的に節約できるだけでなく、電源の確保や配線の煩雑さを大幅に削減できます。現場でのセットアップ時間が短縮され、万が一のトラブルシューティングも機材が1台に集約されていることで迅速に行うことが可能です。

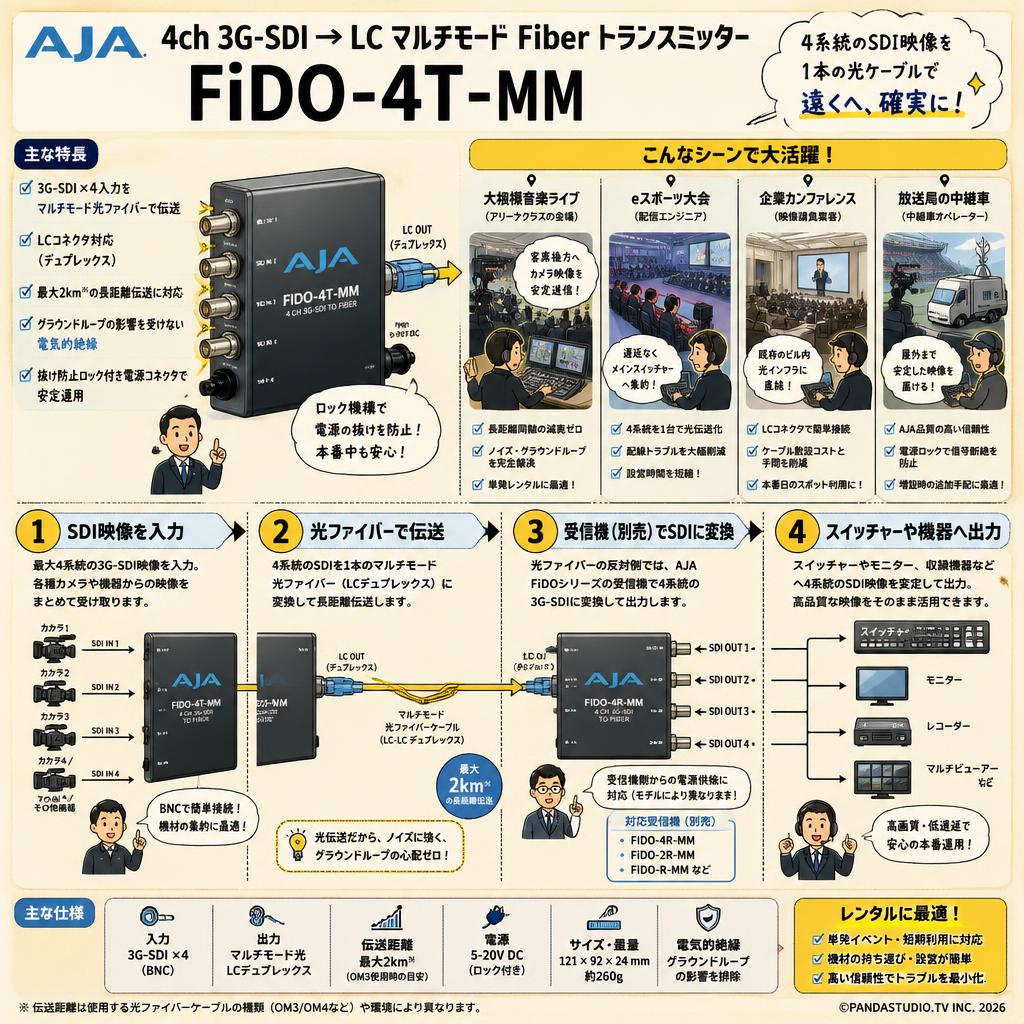

• 大規模音楽ライブのテクニカルディレクター

  アリーナクラスの会場で、ステージ上の複数カメラ映像を客席後方のオペレーション卓へ送る必要がある技術責任者。ツアーごとの単発レンタルに最適で、長距離の同軸配線による信号減衰やグラウンドループのノイズ問題を、本機と光ケーブルの導入で一挙に解決できます。

• eスポーツ大会の配信エンジニア

  広大なフロアに点在するプレイヤーのゲーム画面やプレイヤーカメラの映像を、メインスイッチャーへ遅延なく集約したい配信担当者。数日間のイベント開催時のレンタルに適しており、4系統の映像を1台で光伝送化することで、配線トラブルのリスクと設営時間を大幅に削減します。

• 企業カンファレンスの映像請負業者

  複数ホールの映像をメイン会場に統合する際、既存のビル内マルチモード光ファイバー設備を活用したい映像ディレクター。本番当日のスポット利用としてレンタルし、建物の既存インフラにLCコネクタで直結することで、新たな長距離ケーブルの敷設コストと手間を省けます。

• 放送局の中継車オペレーター

  スポーツ中継などで、スタジアム内のカメラポジションから屋外に駐車した中継車まで安定して映像を送る必要がある技術者。機材増設時の追加手配としてレンタルし、AJA製ならではの高い信頼性と抜け防止電源コネクタにより、本番中の致命的な信号断絶リスクを回避できます。

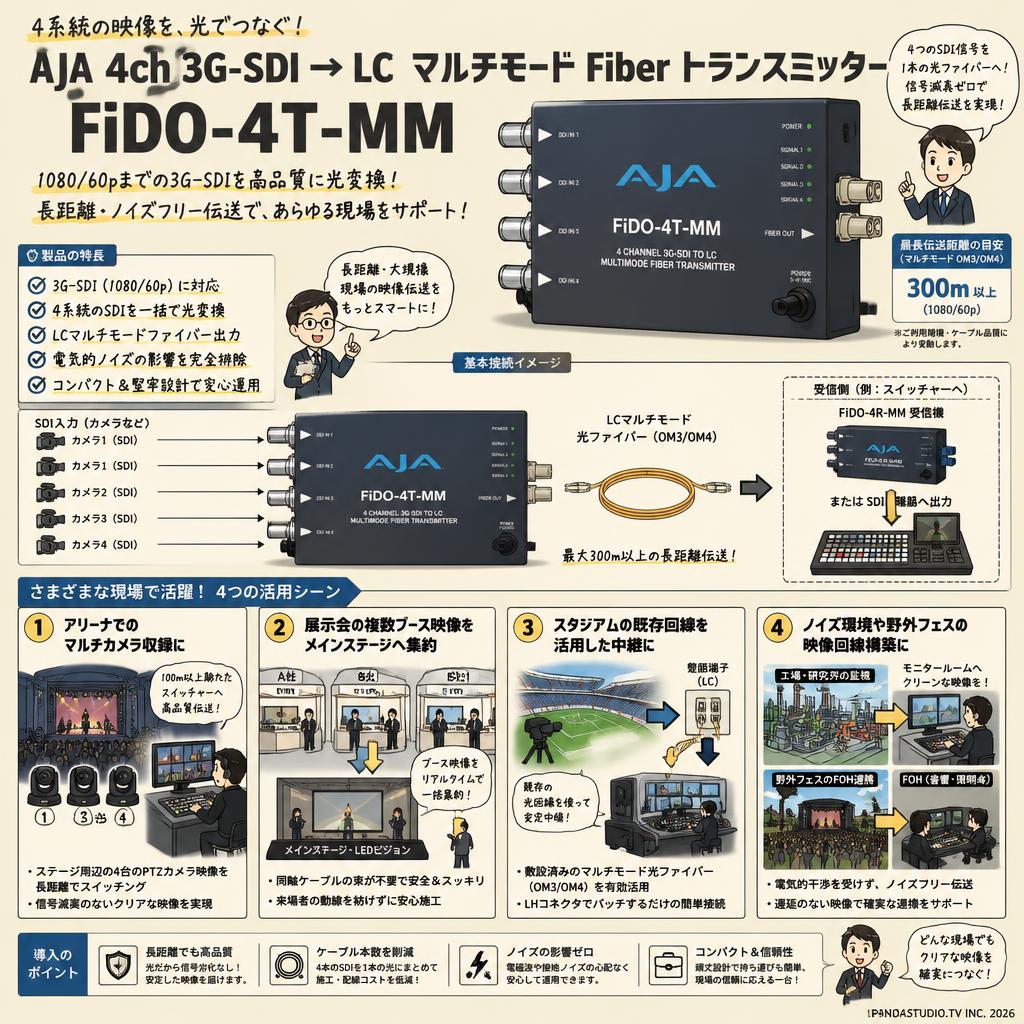

• アリーナでのマルチカメラ収録で映像を長距離伝送するのに最適な機材

  広大なアリーナでの音楽ライブにおいて、ステージ周辺に配置した4台のPTZカメラの映像を、100m以上離れた後方のスイッチャーへ送るシーン。1080/60pの3G-SDI信号を本機で光ファイバーに変換することで、信号減衰のない高品質なスイッチングアウトプットを実現します。

• 展示会場で複数ブースの映像をメインステージへ集約するのにおすすめの一台

  大型展示会で、各企業ブースで行われているプレゼンテーション映像をメインステージのLEDビジョンにリアルタイム投影するシーン。4系統の入力を一括で光伝送化し、同軸ケーブルの束を這わせる必要がなくなるため、来場者の動線を妨げずに安全なクライアント納品物を制作できます。

• スタジアムの既存マルチモード回線を活用して中継を行うための構成

  スポーツ中継において、スタジアムに敷設済みのマルチモード光ファイバー（OM3/OM4）を利用して、ピッチサイドの映像を中継室へ送るシーン。カメラからのSDIを本機に入力し、LCコネクタで壁面端子にパッチするだけで、安定した放送品質の中継映像を視聴者へ届けることができます。

• ノイズの多い工場や研究所からクリアな映像をモニタリングするための選択肢

  大型モーターや高電圧機器が稼働する工場内から、安全な別室のモニタールームへ作業工程の映像を送るシーン。電気的な干渉を一切受けない光ファイバーの特性を活かし、映像にノイズが乗るのを防ぎながら、遅延のない監視映像を社内記録用データとして残すことが可能です。

• 野外フェスでFOHとステージ間の映像回線を構築するのに役立つシステム

  野外音楽フェスティバルで、ステージ袖の映像卓から客席エリアのFOH（音響・照明卓）へ、マルチビュー映像やプロンプター映像を送り返すシーン。本機で光ケーブルに変換して引き回すことで、電源ケーブルとの並走による電磁誘導ノイズを回避し、スタッフ間の確実な連携をサポートします。

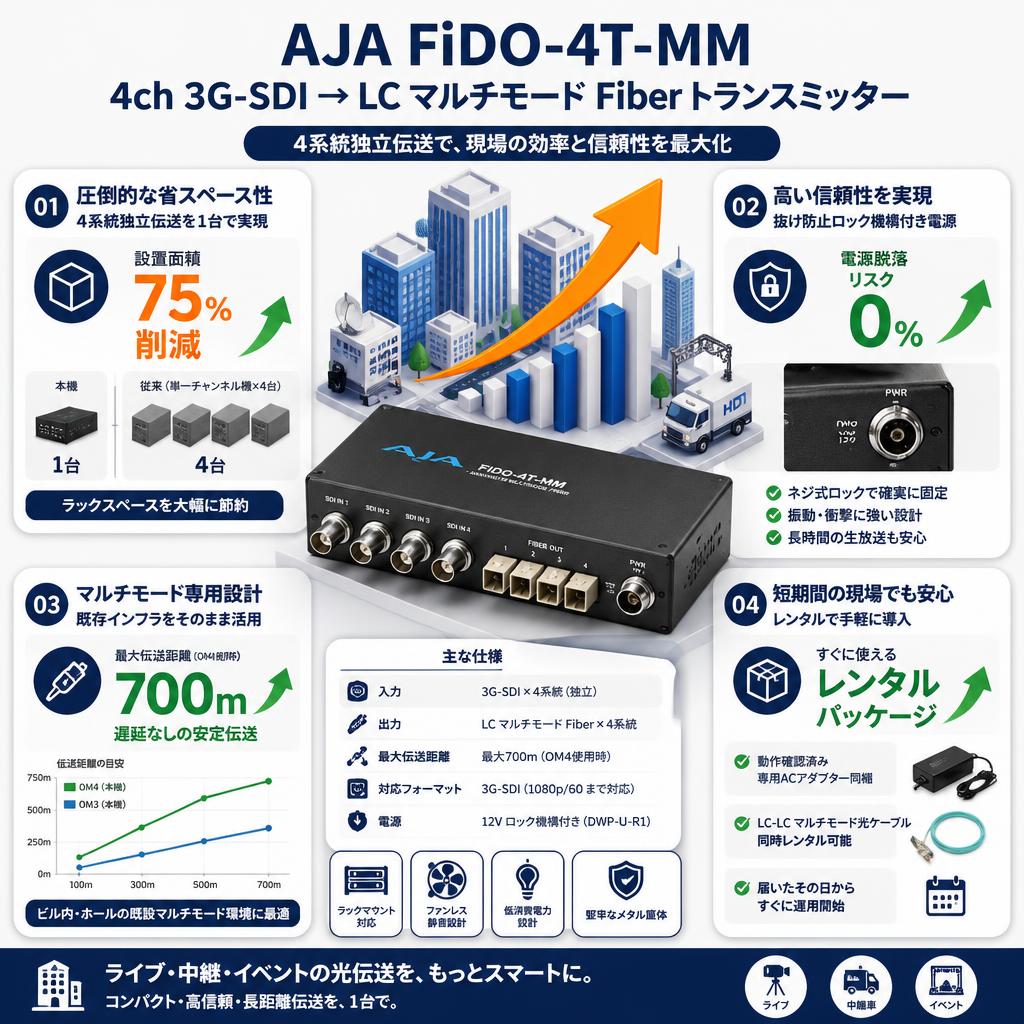

• 4系統独立伝送による圧倒的な省スペース性

  Blackmagic DesignのMini Converter Optical Fiber 12Gなどの単一チャンネルコンバーターを4台並べる場合と比較し、本機は1台のコンパクトな筐体で4系統の3G-SDIを独立して光伝送できます。ラックマウントやステージ袖での設置スペースを大幅に節約でき、複数台の電源アダプターを管理する煩わしさからも解放されるため、現場のセットアップ効率が劇的に向上します。

• 抜け防止ロック機構付き電源による高い信頼性

  安価なコンバーターで頻発する「不意の電源抜け」を防ぐため、本機にはネジ式のロック機構付き電源コネクタ（DWP-U-R1）が標準装備されています。人が行き交う過酷なライブ現場や、振動の多い中継車内での使用においても、電源ケーブルが脱落するリスクがなく、長時間の生放送でも放送事故を未然に防ぐ確実な運用が可能です。

• マルチモード光ファイバーに最適化された専用設計

  汎用的なシングルモード対応機とは異なり、本機はマルチモードファイバー（OM3/OM4）専用に設計されています。これにより、ビル内やホールに敷設されている既存のマルチモードインフラをそのまま活用でき、ケーブルを引き直すコストを削減。OM4ケーブル使用時は最大700mの長距離伝送を遅延なく実現します。

• 短期間の現場でも安心のレンタルパッケージ

  光伝送の導入には高価な本体の購入ハードルがありますが、レンタルであれば初期投資を抑えて最新のインフラを構築できます。機材には動作確認済みの専用ACアダプターが同梱されており、必要に応じてLC-LCマルチモード光ケーブルも同時レンタル可能なため、追加の機材購入なしで届いたその日からすぐに長距離伝送テストや本番運用を開始できます。

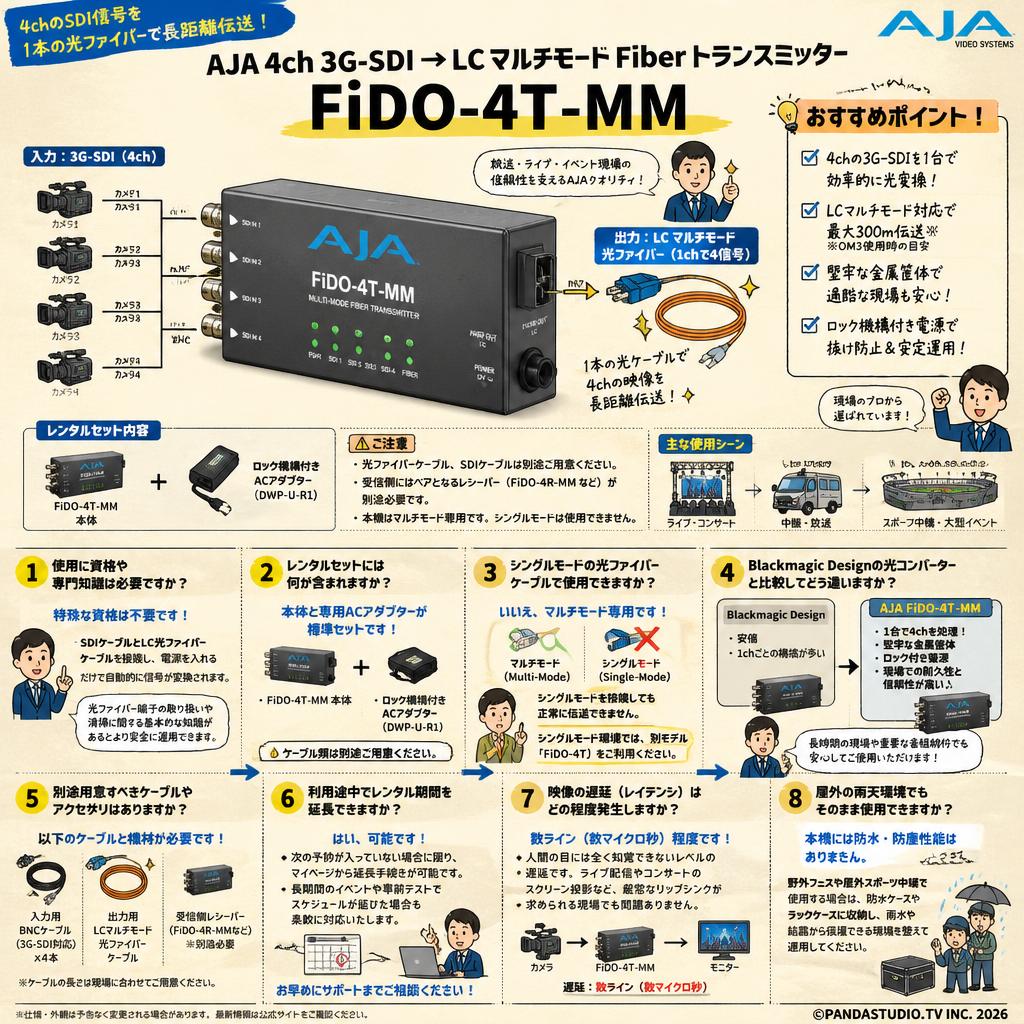

Q: 使用に資格や専門知識は必要ですか？
A: 特殊な資格は不要です。SDIケーブルとLC光ファイバーケーブルを接続し、電源を入れるだけで自動的に信号が変換されます。ただし、光ファイバー端子の取り扱いや清掃に関する基本的な知識があるとより安全に運用できます。

Q: レンタルセットには何が含まれますか？
A: FiDO-4T-MM本体と、専用のロック機構付きACアダプター（DWP-U-R1）が標準で含まれます。光ファイバーケーブルやSDIケーブルは現場の必要距離に応じて別途ご用意いただくか、追加レンタルをご利用ください。

Q: シングルモードの光ファイバーケーブルで使用できますか？
A: いいえ、本機はマルチモード専用（Multi-Mode）です。シングルモード光ファイバーケーブルを接続しても正常に伝送できません。シングルモード環境でご使用の場合は、別モデルの「FiDO-4T」をレンタルしてください。

Q: Blackmagic Designの光コンバーターと比較してどう違いますか？
A: Blackmagic製品は安価で1chごとの構成が多いですが、本機は1台で4chの独立した信号を処理できます。また、AJA独自の堅牢な金属筐体とロック付き電源により、過酷な現場での耐久性と信頼性に優れている点が大きな違いです。

Q: 別途用意すべきケーブルやアクセサリはありますか？
A: 入力用のBNCケーブル（3G-SDI対応）が4本と、出力用のLCコネクタ付きマルチモード光ファイバーケーブルが必要です。また、受信側（光からSDIへ戻す）にはペアとなるレシーバー（FiDO-4R-MMなど）が別途必要です。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、次の予約が入っていない場合に限り、マイページから延長手続きが可能です。長期間のイベントや、事前のテスト検証でスケジュールが延びた場合でも柔軟に対応できますので、お早めにサポートまでご相談ください。

Q: 映像の遅延（レイテンシ）はどの程度発生しますか？
A: 光ファイバーへの変換処理による遅延は数ライン（数マイクロ秒）程度で、人間の目には全く知覚できないレベルです。ライブ配信やコンサートのスクリーン投影など、厳密なリップシンクが求められる現場でも問題なく使用できます。

Q: 屋外の雨天環境でもそのまま使用できますか？
A: 本機には防水・防塵性能はありません。野外フェスや屋外スポーツ中継で使用する場合は、必ず防水ケースやラックケースに収納し、雨水や結露から保護できる環境を整えて運用してください。

• AJA FiDO-4T...
  シングルモード光ファイバーに対応しており、10km以上の超長距離伝送が必要な現場に最適です。
• AJA FiDO-2T-MM
  入力が2チャンネルに限定されており、小規模な配信やカメラ台数が少ない現場でコストを抑えたいユーザー向けです。
• Blackmagic Design Mini Converter Optical Fiber 12G...
  最大12G-SDIに対応していますが1ch構成のため、4K単系統の伝送を重視するユーザーに好まれます。
• Blackmagic Design ATEM Camera Converter
  トークバックやタリー機能が統合されており、ATEMスイッチャーと連携したライブカメラ運用を求める現場に適しています。
• AJA FiDO-TR-MM
  1チャンネルの送信と受信を1台で同時に行えるトランシーバー型で、双方向の映像やり取りが必要な環境に便利です。

放送技術エンジニア (40代 男性) / 安定性は抜群だがレシーバーの用意を忘れずに : 評価 ★★★★☆ 4.5

企業フォーラムのレビュー。マルチカメラの信号を1台で4系統送れるため、ラック裏の配線が劇的にスッキリしました。丸2日の連続稼働でも発熱によるドロップアウトは一切なく、さすがのAJA品質です。ただ、当たり前ですが受信側のFiDO-4R-MMもセットで手配しないと機能しないため、レンタル時の構成漏れには注意が必要です。

ライブ配信ディレクター (30代 男性) / 既存のマルチモード回線を活かせるのが最大の強み : 評価 ★★★★★ 5.0

レンタル利用者のブログ記事。展示会場に元々敷設されていたOM3のマルチモード線をそのまま使えたので、新たに数百メートルのケーブルを這わせる手間とコストが省けました。LCコネクタの接続もカチッとハマり安心感があります。本体はずっしりと重みがあり、ケーブルの張力で引きずられることがないのも現場では地味に助かるポイントです。

映像制作会社スタッフ (20代 女性) / 設定不要で簡単だが本体のエッジが少し鋭い : 評価 ★★★★☆ 4.0

機材レビューサイトより。ディップスイッチなどの複雑な設定が一切なく、SDIと光ケーブルを挿すだけで即座にリンクが確立されるシンプルさが素晴らしいです。遅延も全く感じません。ただ、金属筐体の角が少し角張っているため、他の機材と一緒に機材ケースへ適当に放り込むと傷をつけてしまう恐れがあり、ポーチ等に入れる工夫が必要です。

必須アクセサリ

• AJA FiDO-4R-MM
  光信号を元の4ch 3G-SDIに戻すためのレシーバー。本機とペアでの運用が必須です。
• BNCケーブル 3G-SDI対応 5m...
  カメラやスイッチャーから本機へ映像を入力するための標準的な同軸ケーブルです。

用途別のおすすめ

• 光ファイバーケーブル LC-LC マルチモード OM4 100m...
  会場内で長距離の配線が必要な場合に。OM4規格で安定した伝送が可能です。
• 光コネクタクリーナー...
  野外や埃の多い現場で、LC端子の汚れによる信号ロスを防ぐためのメンテナンス用品です。

代替・類似製品

• AJA FiDO-4T...
  マルチモードではなく、シングルモード光ファイバーを使用して10km以上の伝送を行いたい場合の代替機です。

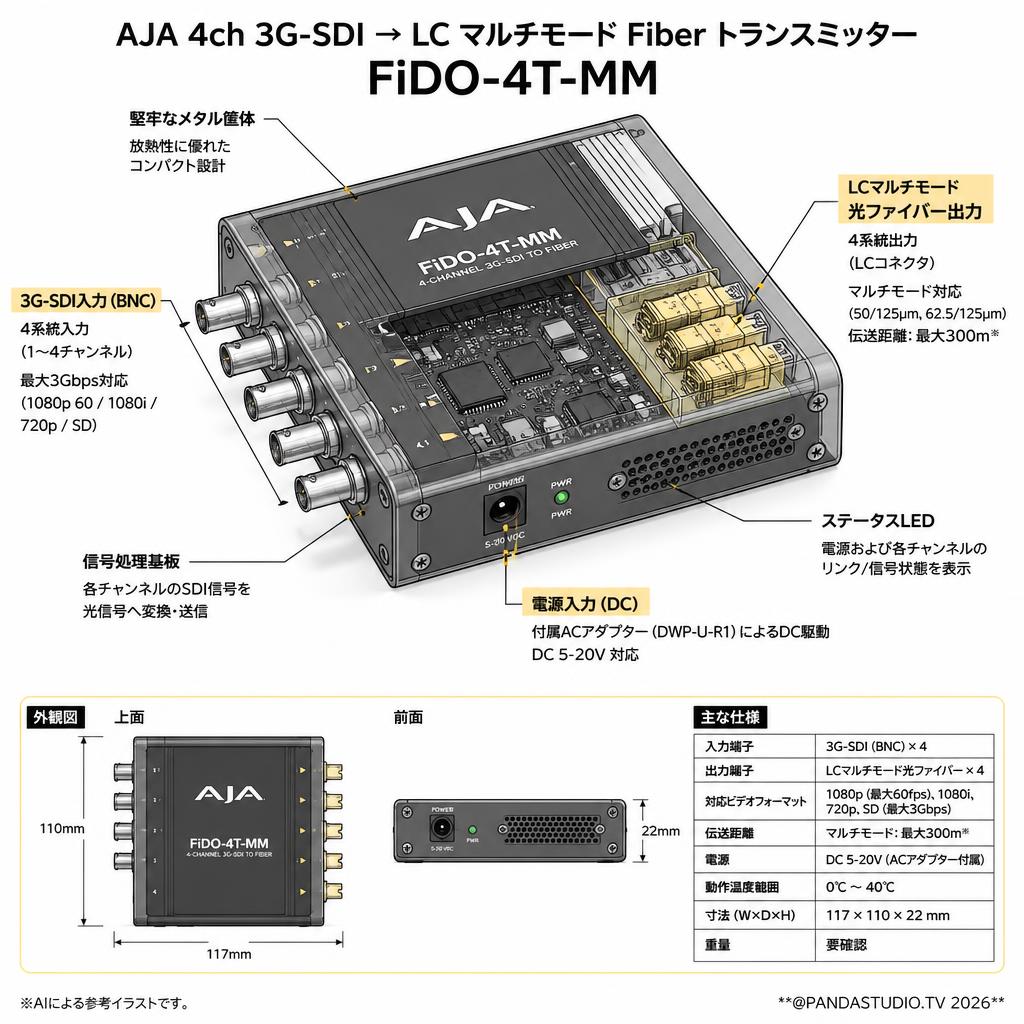

イメージセンサー: 非搭載 (映像伝送機器のため)

レンズ: 非搭載

対応ビデオ解像度・フレームレート: 1080p (最大60fps), 1080i, 720p, SD (最大3Gbps 3G-SDI対応)

写真解像度: 非対応

防水性能: なし (非防水)

バッテリー: 非搭載 (付属ACアダプター DWP-U-R1によるDC駆動)

ストレージ: 非搭載 (記録機能なし)

接続端子 (Connectivity): 4 x BNC (3G-SDI入力), 4 x LCコネクタ (マルチモード光ファイバー出力)

寸法と重量: 寸法 117 x 110 x 22 mm / 重量 要確認

動作温度範囲: 0℃ 〜 40℃
