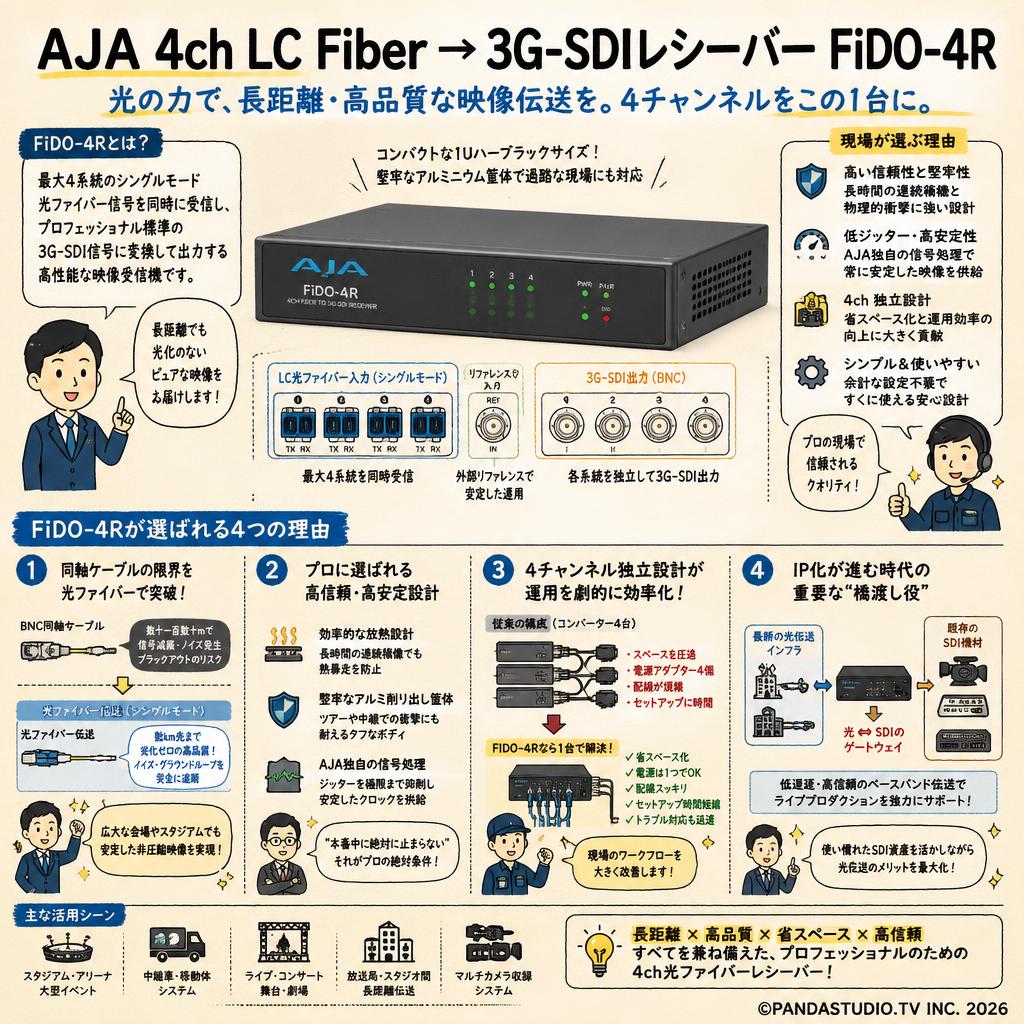

AJA 4ch LC Fiber → 3G-SDIレシーバー FiDO-4Rとはどのような製品か？

「AJA 4ch LC Fiber → 3G-SDIレシーバー FiDO-4R」は、最大4系統のシングルモード光ファイバー信号を同時に受信し、プロフェッショナル標準の3G-SDI信号に変換して出力する高性能な映像受信機です。放送局のスタジオ間伝送や、スタジアム、大規模なライブイベント会場において、一般的な同軸ケーブルでは届かない長距離の映像伝送を実現するための基幹機材として機能します。映像制作の現場で常に求められる高い信頼性と堅牢性を備えており、年々複雑化し肥大化するルーティングシステムやマルチカメラ環境へシームレスに組み込めるよう、極めてシンプルかつ合理的に設計されています。

同軸ケーブルの物理的限界をどのように突破するのか？

一般的なBNC同軸ケーブルを用いたSDI伝送は、数十メートルから百数十メートル程度で信号の減衰が生じ、ブラックアウトやドロップアウトのリスクが急激に高まります。本製品は、電気信号を光の点滅に置き換えてデータを送る光ファイバー技術を活用することで、この物理的な距離の壁を根本から克服します。電気的なノイズ干渉やグラウンドループの影響を完全に遮断し、広大な敷地内でも映像信号を一切劣化させることなく、ピュアな非圧縮状態のまま長距離の引き回しを可能にする点が、本製品の最大の存在意義です。

なぜプロの現場でAJAのコンバーターが選ばれるのか？

映像制作のプロフェッショナルが中継機材に求める最も重要な要素は「本番中に絶対に止まらないこと」です。本製品は、長時間の連続稼働でも熱暴走を防ぐ効率的な放熱設計と、過酷なツアースケジュールでの物理的衝撃にも耐えうる堅牢なアルミニウム削り出し筐体を採用しています。さらに、長年の放送業界で培われたAJA独自の高度な信号処理アルゴリズムにより、伝送過程で発生するジッター（信号の揺らぎ）を極限まで抑え込み、後段のスイッチャーやルーターに対して常に安定したクロックと映像データを供給し続ける高い安定性が高く評価されています。

4チャンネル独立設計がもたらす運用上のメリットとは？

単一のコンパクトな筐体に4系統の独立した光受信回路を搭載しているため、マルチカメラ収録や複数系統のプログラムアウトを同時に扱う現場で真価を発揮します。1系統ごとに個別のコンバーターを4台用意する場合と比較して、ラック裏や中継車内の貴重な配線スペースを大幅に節約でき、電源アダプターの確保やケーブルマネジメントの煩雑さを一気に解消します。これにより、現場でのセットアップ時間の劇的な短縮と、万が一のトラブルシューティングの迅速化という、技術スタッフのワークフロー改善に直接的に貢献します。

現代の映像システムにおける本製品の役割と位置づけ

映像インフラのIP化が急速に進む現代の放送システムの中にあっても、1フレームの遅延も許されないシビアなライブプロダクションにおいては、ベースバンド伝送の確実性と低遅延性が依然として重宝されています。本製品は、最新の光伝送インフラストラクチャーと、既存のSDIベースの制作システムを橋渡しする重要なゲートウェイとして機能します。光ファイバーならではの広帯域かつ長距離伝送の恩恵を最大限に受けつつ、使い慣れた既存のSDI機材の資産をそのまま活用できるため、過渡期にある映像業界において欠かせない役割を担っています。

• 大規模音楽フェスのテクニカルディレクター

  広い野外会場で複数台のカメラを運用する技術責任者。ステージ上のカメラから数百メートル離れたFOH（オペレーションブース）へ映像を送るため、数日間のイベント期間中のみ本機をレンタルします。同軸ケーブルの延長による信号ロスの不安から解放され、ノイズレスで安定した複数系統の映像伝送を構築できます。

• スポーツ中継のシステムエンジニア

  スタジアムでのスポーツ生中継において、中継車と各カメラポジションの回線設計を担当するエンジニア。シーズン中のビッグマッチにおいて回線数が不足した際、スポット的な機材増強としてレンタルを活用します。4系統を1台で受信できる本機により、限られた中継車内のラックスペースを圧迫せず迅速に環境を拡張できます。

• 企業カンファレンスの映像配信オペレーター

  大規模展示会場で複数ホールの映像を統合し、オンライン配信を行うオペレーター。メイン会場とサブ会場が離れている案件の際、本番用にレンタルを利用します。既存のSDIスイッチャーをそのまま活かしつつ、会場の既設光ファイバー回線を経由して映像を受け取れるため、新たなIP伝送システムを学習する時間を削減できます。

• 設備更新を検討中のホール管理技術者

  公共ホールや劇場の映像設備を管理・運用する担当者。老朽化したSDI配線から光ファイバーへのインフラ更新を計画しており、導入前の動作検証として本製品をレンタルします。実際に自館のケーブル長や他社製送信機との互換性などを実環境で確認することで、高額な設備投資の失敗リスクを回避できます。

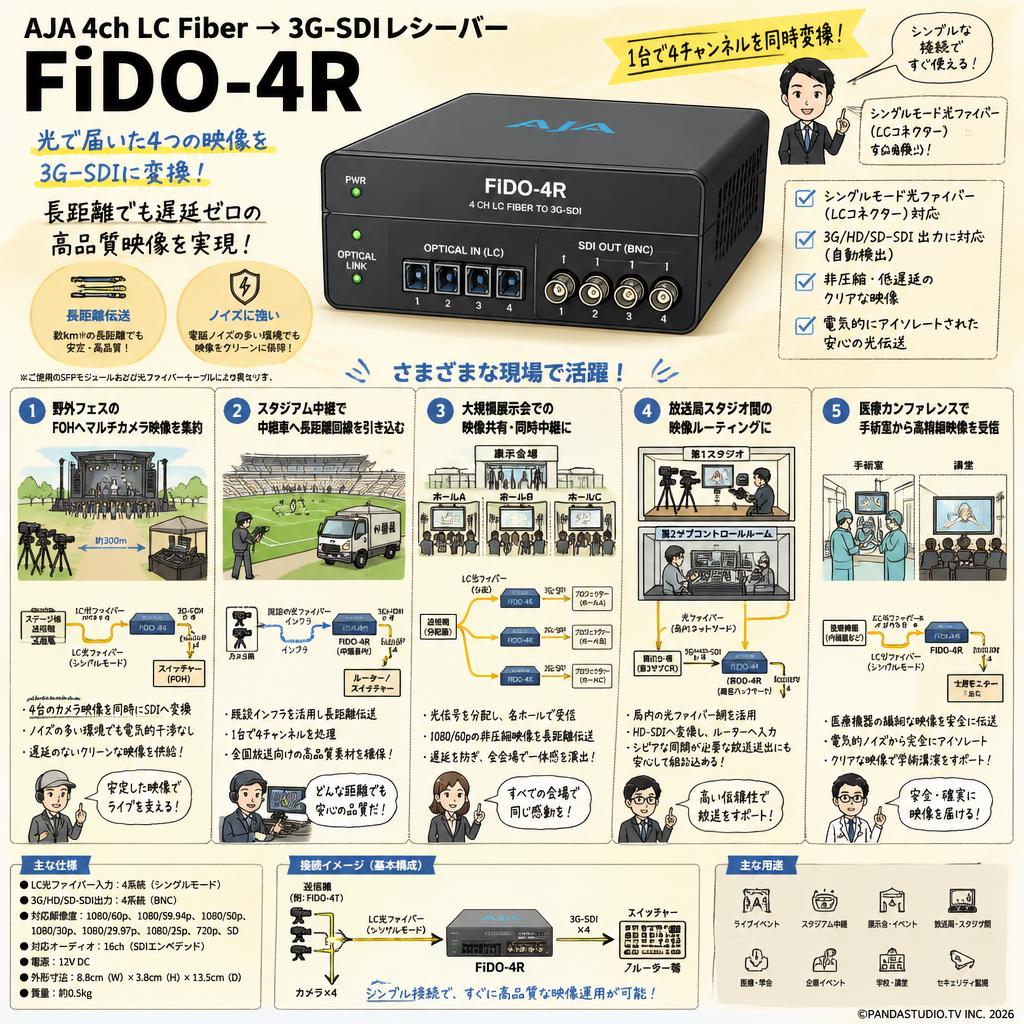

• 野外フェスでFOHへマルチカメラ映像を集約するのにおすすめの構成

  広大な野外ステージにおいて、ステージ袖の送信機から300m離れた観客席後方のFOHへ映像を送るシーンです。シングルモード光ファイバーケーブルを使用し、本機で4台のカメラ映像を同時に3G-SDIへ変換します。ノイズの多い環境でも電気的干渉を受けず、スイッチャーへ遅延のないクリーンな映像を供給します。

• スタジアム中継で中継車へ長距離回線を引き込むのに最適な機材

  サッカースタジアムのピッチレベルに配置された複数のカメラから、場外に駐車した中継車へ映像を伝送する状況です。既設の光ファイバーインフラを活用し、中継車のパッチパネル手前で本機を使用してLC光信号からSDIへ戻します。1台で4チャンネルを処理し、全国放送向けの安定した高品質な番組素材を確保します。

• 複数ホールを連結した大規模展示会での映像共有に役立つ運用

  巨大展示会場で、基調講演の映像を離れた3つの別ホールへ同時中継するシーンです。送信側から分配された光ファイバー信号を各ホールの受信拠点で本機を使って受け取り、プロジェクター用のSDI信号へ変換します。1080/60pの非圧縮映像を長距離伝送することで、映像の遅延を防ぎ全会場で一体感のある演出を実現します。

• 放送局のスタジオサブ間で映像ソースをルーティングする際の実用例

  テレビ局内で、階の異なる第1スタジオと第2サブコントロールルームの間で、複数のプログラム映像をやり取りする場面です。局内に敷設された光ファイバー網を経由して届いた信号を、本機で局内標準のHD-SDIに変換し、ビデオルーターへ入力します。シビアな同期が求められる放送波への送出システムにも安心して組み込めます。

• 医療カンファレンスで手術室から高精細映像を受信するのに適したシステム

  病院内の手術室から、別棟の講堂へ手術野の映像をライブ伝送する学術会議のシーンです。医療機器から出力された微細な映像を光ファイバーで伝送し、講堂のバックヤードに設置した本機でSDIに変換して大型モニターへ出力します。電気的なノイズから完全にアイソレートされた光伝送により、安全性を保ちつつクリアな映像を提供します。

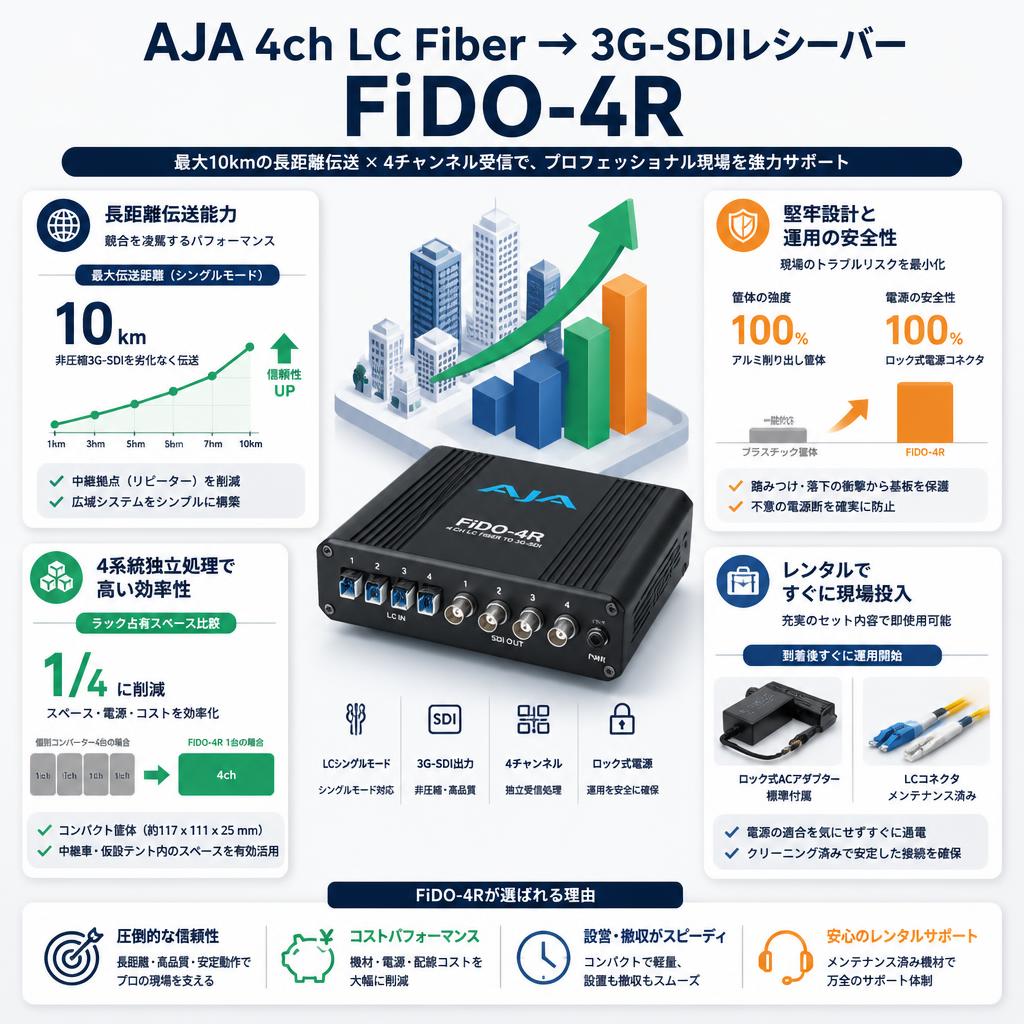

• 競合を凌駕する最大10kmの長距離伝送能力

  Blackmagic DesignのMini Converter Optical Fiberシリーズ等と比較して、AJA FiDO-4Rはプロフェッショナルな長距離伝送において極めて高い信頼性を誇ります。シングルモード光ファイバーを使用した場合、最大10kmという圧倒的な距離でも3G-SDIの非圧縮信号を劣化なく伝送可能です。中継拠点（リピーター）を減らし、広域システムをシンプルに構築できます。

• 堅牢な筐体と抜け防止電源コネクタによる運用安全性

  ライブイベントでのトラブルの多くは電源抜けや物理的な衝撃によるものです。安価なプラスチック製コンバーターとは異なり、本製品は削り出しの強固なアルミニウム筐体を採用し、踏みつけや落下から内部基板を保護します。また、付属のDWP-U-R1電源アダプターはロック式コネクタを採用しており、不意の電源断を確実に防止します。

• 4系統独立処理によるスペース効率とコストパフォーマンス

  1系統ずつの光コンバーターを4台用意する場合と比較して、FiDO-4Rは1台のコンパクトな筐体（約117 x 111 x 25 mm）で4チャンネルの受信を完結させます。これにより、ラックマウント時の占有スペースや必要な電源コンセントの数を1/4に削減できます。中継車や仮設テント内の限られたスペースを有効活用できる点が大きな優位性です。

• レンタルですぐに現場投入できる充実のセット内容

  光伝送機器は電源の適合がシビアですが、レンタル品には専用のロック式ACアダプターが標準で付属しており、到着後すぐに通電して使用可能です。また、LCコネクタ部分はデリケートですが、メンテナンス済みの状態で提供されるため、現場でのクリーニングの手間が省けます。短期間のイベントでも追加購入なしで確実なシステムを構築できます。

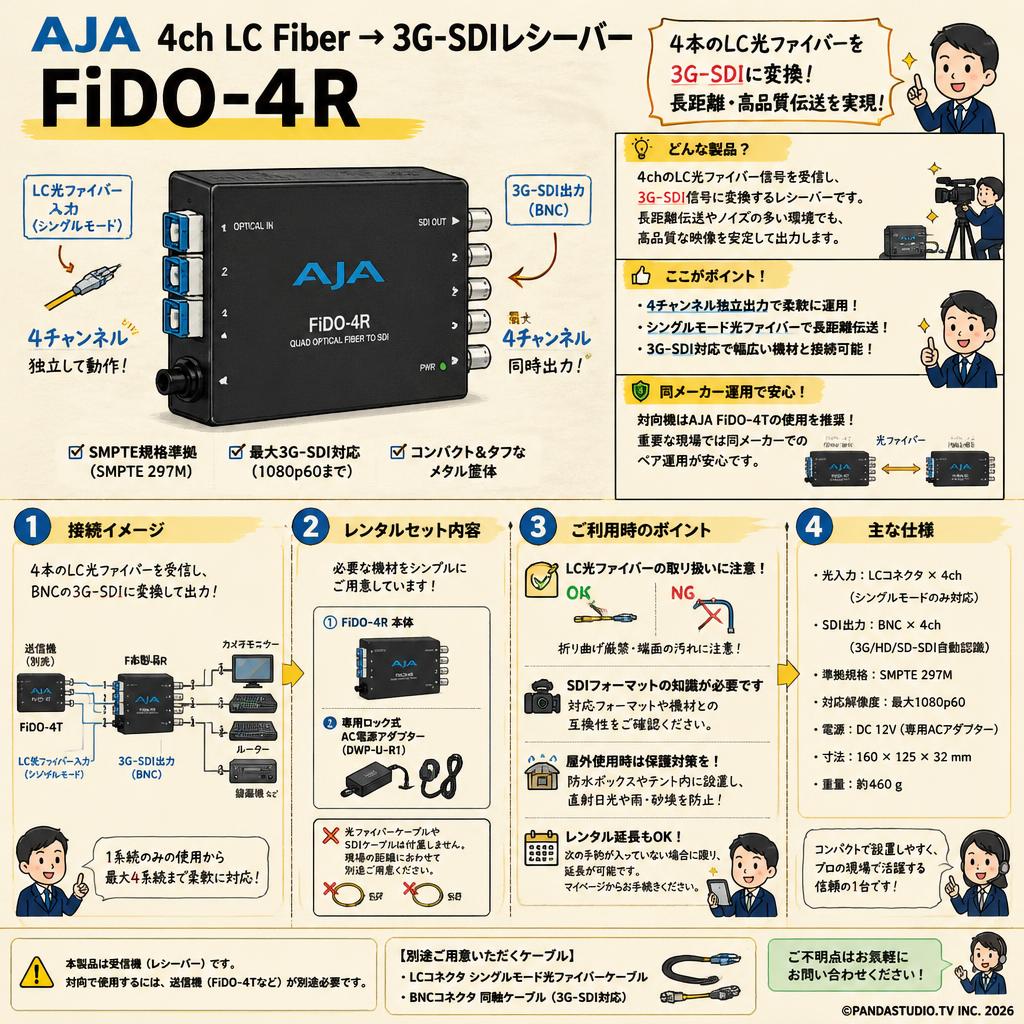

Q: 使用に資格や専門知識は必要ですか？
A: 特殊な資格は不要ですが、LC光ファイバーケーブルの取り扱い（折り曲げ厳禁、端面への汚れ付着防止など）や、SDI信号のフォーマットに関する基本的な映像技術の知識が必要です。

Q: レンタルセットには何が含まれますか？
A: FiDO-4R本体と、専用のロック式AC電源アダプター（DWP-U-R1）が含まれます。光ファイバーケーブルやSDIケーブルは付属しませんので、現場の距離に合わせて別途ご用意ください。

Q: 送信機（トランスミッター）は別売りですか？
A: はい、本製品は「受信機（レシーバー）」です。対向で使用するためには、AJA FiDO-4Tなどの4チャンネル光ファイバー送信機、または互換性のあるSDI→光コンバーターが別途必要になります。

Q: Blackmagic Designの光コンバーターと通信できますか？
A: SMPTE規格（SMPTE 297M）に準拠した光ファイバー信号であれば、基本的には他社製の送信機とも互換性があります。ただし、重要な現場では同メーカー（AJA製）でのペア運用を推奨します。

Q: 別途用意すべきケーブルの種類は何ですか？
A: 受信側にはBNCコネクタの同軸ケーブル（3G-SDI対応）、入力側にはLCコネクタのシングルモード光ファイバーケーブルが必要です。マルチモードファイバーには対応していないためご注意ください。

Q: 屋外の雨天や直射日光下で使用できますか？
A: 本製品は防水・防塵仕様ではありません。屋外で使用する場合は、雨水や砂埃を防ぐための防水ボックスやテント内に設置し、直射日光による異常加熱を避けるよう対策を行ってください。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、次の予約が入っていない場合に限り、レンタル期間の延長が可能です。イベントの順延や撤収スケジュールの変更が発生した場合は、お早めにマイページから延長手続きをお願いします。

Q: 4チャンネルのうち1チャンネルだけ使用することは可能ですか？
A: 可能です。4つのチャンネルは完全に独立して動作するため、1系統のみの伝送から最大4系統まで、現場のカメラ台数や回線数に合わせて柔軟に運用していただけます。

• AJA FiDO-2R...
  2チャンネル受信モデル。回線数が少なく、より小型軽量なシステムを構築したいユーザーに最適です。
• Blackmagic Design Mini Converter Optical Fiber 12G...
  12G-SDI（4K）に対応した単一チャンネルの双方向コンバーター。4K伝送が必要な現場向けです。
• AJA FiDO-TR...
  1チャンネルの送信と受信を兼ね備えたトランシーバー。双方向の映像やり取りが必要な環境に適しています。
• Blackmagic Design ATEM Camera Converter
  光伝送に加えインカムやタリー機能も内蔵。スイッチャーと連携したライブ配信オペレーターに好まれます。
• AJA FS-HDR...
  光ファイバー入出力オプションを持つフレームシンクロナイザー。色変換やフォーマット変換も同時に行いたいハイエンド制作向けです。

放送技術者 (40代 男性) 安定性は抜群。ただしケーブル管理には注意 : 評価 ★★★★★ 5.0

映像機器の専門フォーラムでのレビュー。ゴルフ中継の現場で約5kmの長距離伝送に使用しましたが、1日の運用を通してドロップアウトやジッターによる映像の乱れは一切発生せず、AJAらしい堅牢な安定性を実感しました。一方で、LCコネクタは非常にデリケートなため、屋外現場での端面の清掃やケーブルの取り回しには細心の注意を払う必要があります。

イベント制作ディレクター (30代 女性) ラック周りがすっきり。電源の仕様に一長一短 : 評価 ★★★★☆ 4.0

機材レンタルサイトのユーザーレビュー。4台のカメラ映像を1台のコンバーターで受けられるため、中継ブースの配線が劇的にシンプルになり、セットアップ時間が短縮できました。ロック式電源は抜け防止として非常に優秀ですが、付属のACアダプターのブロック部分がやや大きく、電源タップの隣の口を塞いでしまう点だけが少しレイアウトに工夫を要しました。

システムインテグレーター (50代 男性) 投資価値の高いインフラ機材。発熱には対策を : 評価 ★★★★☆ 4.5

海外のプロオーディオ・ビデオブログの検証記事。他社製のSMPTE準拠トランスミッターからの信号も問題なく受信でき、既存システムへの組み込みが非常にスムーズでした。金属筐体がヒートシンクの役割を果たしているため、長時間4チャンネルフル稼働させると本体がかなり熱を持ちます。密閉された狭い空間ではなく、ある程度通気性の良い場所への設置を推奨します。

必須アクセサリ

• AJA FiDO-4T...
  本機に対向して使用する4チャンネルの光ファイバー送信機です。
• LC-LC シングルモード光ファイバーケーブル 100m...
  長距離伝送に必須となる、LCコネクタ仕様のシングルモード光ケーブルです。
• カナレ 3G-SDI対応 BNCケーブル 5m...
  本機で変換されたSDI信号をスイッチャーやモニターへ接続するために使用します。

用途別のおすすめ

• 光ファイバークリーナー...
  屋外現場での接続前に、LCコネクタ端面のホコリや汚れを除去して通信エラーを防ぎます。
• Blackmagic Design ATEM Television Studio Pro 4K...
  受信した4系統の映像ソースをスイッチングするための、SDI入力対応ビデオスイッチャーです。

代替・類似製品

• AJA FiDO-2R...
  4系統も必要ない場合におすすめの、コンパクトな2チャンネル受信専用モデルです。
• AJA FiDO-4R-ST
  本機と同スペックですが、接続端子がLCではなくSTコネクタ仕様となっているモデルです。

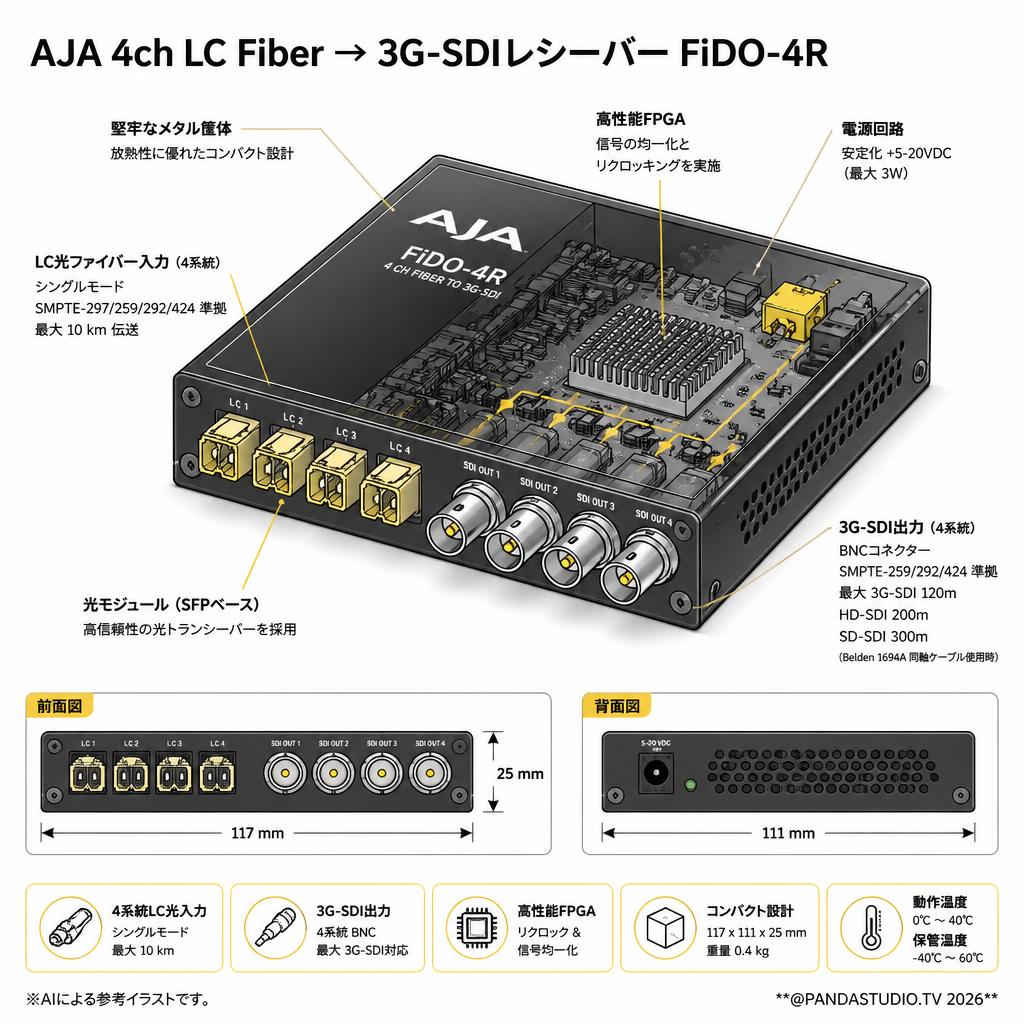

ビデオフォーマット
150 Mbps - 3 Gbps、フォーマットに依存しない動作

ビデオ入力
シングルモード光ファイバー（LC コネクタ） x 4系統、SMPTE-297/259/292/424 準拠

ビデオ出力
3G-SDI（BNC） x 4系統、SMPTE-259/292/424 準拠

対応ケーブル長（SDI）
3G-SDI: 120m、HD-SDI: 200m、SD-SDI: 300m（Belden 1694A 同軸ケーブル使用時）

対応ケーブル長（光ファイバー）
シングルモード光ファイバーで最大 10 km

サイズ（幅 x 奥行 x 高さ）
117 mm x 111 mm x 25 mm

重量
0.4 kg

電源
安定化 +5-20VDC、最大 3W、電源アダプター（DWP-U-R1）付属

動作温度
0℃ 〜 40℃

保管温度
-40℃ 〜 60℃
