AJA 2ch LC マルチモード Fiber →3G-SDIレシーバー FiDO-2R-MMの役割と概要

「AJA 2ch LC マルチモード Fiber →3G-SDIレシーバー FiDO-2R-MM」は、放送局や大規模なライブイベントの現場において、光ファイバーで長距離伝送された映像信号を受信し、標準的なベースバンド映像信号である3G-SDIへと変換するためのプロフェッショナル向けコンバーターです。本機は、情報収集段階にあるユーザーにとって「光ファイバーから同軸ケーブルへの橋渡し」を行う極めて重要なインフラストラクチャー機器として位置づけられます。映像制作が高度化し、カメラからスイッチャーまでの距離が同軸ケーブルの限界を超える現代の現場において、信号の減衰やノイズの混入を防ぎながら、正確に元の映像データを復元するという根本的な課題を解決するために設計されています。

なぜマルチモード光ファイバー伝送が必要とされるのか

同軸ケーブルを用いたSDI伝送は、通常100メートル程度で信号の減衰による映像の乱れが生じます。この物理的な制約を克服するために導入されるのが光ファイバー技術です。本製品は、特に屋内施設やアリーナ、スタジアムの既設配線として普及している「マルチモード光ファイバー」に対応しています。シングルモードと比較してケーブルの曲げに強く、取り回しが容易であるというマルチモード特有の性質を活かし、OM4ケーブル使用時には最長700メートルという広大な空間をまたいだ安定した映像伝送を実現します。これにより、現場のレイアウトの自由度が飛躍的に向上します。

2チャンネル独立受信がもたらす現場でのメリット

本製品の大きな特徴は、非常にコンパクトな筐体の中に2つの独立した光ファイバー受信ポート（LCコネクタ）と、それに対応する2つのSDI出力ポートを備えている点です。これは単に2台のコンバーターを1つにまとめた以上の意味を持ちます。例えば、メインカメラの映像とバックアップカメラの映像、あるいはプログラム映像とマルチビュー映像など、関連する2系統の信号を1台のレシーバーで同時に処理できるため、機材スペースの削減や電源管理の簡素化に直結します。配線が複雑になりがちな中継現場において、この高密度な設計は大きなアドバンテージとなります。

AJAならではの堅牢性と信頼性の設計思想

AJA Video Systems社は、長年にわたり世界の放送局で採用されてきた実績を持つメーカーであり、その設計思想は「いかなる過酷な環境でも映像を止めない」という点に集約されています。本製品も例外ではなく、熱を効率的に逃がす堅牢な金属製シャーシを採用し、長時間の連続稼働でも安定したパフォーマンスを維持します。また、電源コネクタには不意の抜け落ちを防止するロック機構が備わっており、人が行き交う慌ただしい現場での物理的なトラブルを未然に防ぐ工夫が施されています。こうした細部へのこだわりが、プロの現場での高い評価を支えています。

プロフェッショナルな映像制作システムにおける位置づけ

現在のプロフェッショナルな映像制作環境において、本製品は「見えない基盤」として機能します。高画質なカメラや多機能なスイッチャーの性能を最大限に引き出すためには、それらを繋ぐ伝送経路の品質が不可欠です。本製品は、既存のSDIベースの制作システムと、長距離伝送に優れた光ファイバーネットワークをシームレスに統合するためのハブとして機能します。過去のモデルから受け継がれた低遅延処理と電気的アイソレーション技術により、グラウンドループの問題を排除し、極めて純度の高い映像信号を後段のシステムへと供給し続けるという、インフラとしての重責を担っています。

• 放送局の中継技術スタッフ

  スポーツ中継などでスタジアムの各所に配置されたカメラからの光信号を中継車内でSDIに戻す技術者です。機材の事前検証や特番での一時的な回線増強としてのレンタルに最適で、2ch仕様により限られたラックスペースでの高密度な配線という課題を解決します。

• 大規模音楽フェスの映像配信エンジニア

  広大なフェス会場で、ステージ上のカメラ映像を数百メートル離れた配信拠点へ引き込むエンジニアです。数日間のイベント用途でのレンタルに適しており、マルチモード光ファイバーの長い伝送距離を活かして、同軸ケーブルでは届かない距離の映像伝送の悩みを解消します。

• 企業の社内スタジオ構築担当者

  本社ビル内の別フロアにあるカンファレンスルームと配信用スタジオを繋ぐシステムを設計する担当者です。本導入前のテスト運用としてのレンタルに適合し、ビル内に既設されているマルチモード光ファイバー配線をそのまま映像伝送に転用できるか検証したいというニーズに応えます。

• 映像機材の導入を検討するシステムインテグレーター

  クライアントのホールや劇場向けに、恒久的な映像伝送システムを提案・施工する専門家です。提案前のデモンストレーションや機器相性の確認のための短期レンタルに最適で、他のSDI機器との互換性や遅延の少なさを実機でクライアントに証明したいという課題を解決します。

• 大規模アリーナでのライブコンサートにおける長距離映像伝送に最適な機材

  アリーナの最後方にあるPA席から、ステージ袖のビジョン出し用スイッチャーへ映像を送るシーンです。OM4マルチモード光ファイバーと本機を組み合わせ、1080/59.94pの3G-SDI信号を遅延なく受信し、観客向けの巨大スクリーンへ出力します。

• スポーツ中継で複数カメラの映像を本部へ集約するのに役立つレシーバー

  ゴルフ中継など、コース上に点在するカメラの映像をクラブハウスの中継本部へ集約するシーンです。本機の2チャンネル独立受信機能を活かし、1台で2台分のカメラ映像を同時に3G-SDIへ変換することで、機材点数を減らし、放送局へのクリーンな納品映像を構築します。

• 企業の大規模カンファレンスで別会場への映像共有を安定させる一台

  ホテルの大宴会場で行われる株主総会で、メイン会場の映像をサテライト会場のプロジェクターへ送るシーンです。既設のマルチモード光配線を活用し、本機のロック式電源で不意の電源抜けを防ぎながら、安定したHD映像を社内記録用および参加者向けに出力します。

• 放送局のスタジオ間をまたぐ高画質な番組制作システム構築に不可欠な変換器

  生放送番組の制作において、第1スタジオのカメラ映像を別棟のサブコントロールルームへ伝送するシーンです。グラウンドループの影響を受けない光ファイバーの電気的アイソレーション特性を利用し、ノイズのないクリアなSDI信号をスイッチャーへ入力して放送波に乗せます。

• 展示会ブースで遠隔地のサーバーから映像を低遅延で引き込む際におすすめの構成

  広大な展示会場で、バックヤードに設置したメディアサーバーからブース正面のLEDディスプレイへ映像を送るシーンです。周囲の強い電磁波ノイズの影響を受けない光伝送と本機を用いることで、来場者を惹きつけるノイズレスで鮮明なプロモーション映像を再生します。

• マルチモード光ファイバーに特化した長距離伝送性能

  シングルモード専用コンバーター（例：Blackmagic Design Optical Fiber 12G）とは異なり、本機はマルチモード光ファイバー（OM3/OM4）に最適化されています。OM4ケーブル使用時で最長700m、OM3で最長300mの伝送が検証されており、屋内施設などで既設のマルチモード回線を有効活用したい現場で圧倒的な優位性を誇ります。

• 完全独立した2チャンネルの3G-SDI出力

  競合の1ch仕様モデルと比較して、本機は1台のコンパクトな筐体（117 x 43.5 mm）に2つの独立したLC受信ポートとSDI出力ポートを搭載しています。これにより、2系統の映像信号を同時に処理でき、ラックマウント時のスペース効率が2倍になります。多カメ収録現場での省スペース化に直結する強力なスペックです。

• 過酷な現場を支えるロック式電源と高耐久設計

  安価なコンバーターで頻発する「不意の電源抜け」を防ぐため、AJA製品は堅牢なロック式電源コネクタを採用しています。動作温度範囲も0℃から40℃まで保証されており、熱がこもりやすいラック内や屋外の仮設テントなどでも安定して動作します。長時間の生放送など、絶対に映像を止められない用途で選ばれる理由です。

• 電源アダプタ付属で届いてすぐに使えるレンタル特化の利便性

  本レンタル品には、専用のユニバーサル電源アダプタ（DWP-U-R1）が標準でバンドルされています。一部のモジュール型製品のように別途電源を用意したり、複雑な設定を行ったりする必要がなく、手持ちのLCマルチモードケーブルとBNCケーブルを接続するだけで、短期のイベント現場でも即座に運用を開始できるのが大きな強みです。

Q: 使用に資格や専門知識は必要ですか？
A: 特別な資格は不要ですが、光ファイバーケーブル（LCコネクタ）の取り扱いや、SDI映像フォーマットに関する基本的な専門知識が必要です。端子の清掃など、光通信特有のデリケートな扱いが求められます。

Q: レンタルセットには何が含まれますか？
A: FiDO-2R-MM本体に加え、専用のAC電源アダプタ（DWP-U-R1）が含まれます。映像伝送に必要なLCマルチモード光ファイバーケーブルや、出力用のBNCケーブルは別途ご用意いただくか、追加でレンタルが必要です。

Q: シングルモード光ファイバーケーブルでも使用できますか？
A: いいえ、本機はマルチモード光ファイバー専用です。シングルモード光ファイバーをご利用の場合は、対応する別モデル（FiDO-2Rなど）をレンタルしてください。

Q: Blackmagic Designの光ファイバーコンバーターと比較してどう違いますか？
A: Blackmagic製品の多くがシングルモード対応で双方向（送受信）であるのに対し、本機はマルチモード専用で、2チャンネルの「受信」に特化しています。また、AJA独自のロック式電源による高い物理的信頼性が特徴です。

Q: 別途用意すべきケーブルやアクセサリはありますか？
A: 送信機側からのLCコネクタ付きマルチモード光ファイバーケーブルと、本機からスイッチャー等へ繋ぐための75Ω BNCケーブル（3G-SDI対応）が最低2本ずつ必要です。

Q: 映像信号の遅延（レイテンシー）はどの程度発生しますか？
A: 本機での光から電気（SDI）への変換処理による遅延は数ナノ秒からマイクロ秒レベルであり、ライブプロダクションや放送用途において実質的にゼロ（体感不可）として扱える極めて低い遅延性能を持っています。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、機材の空き状況によりますが、マイページから延長手続きが可能です。長引く検証作業や、イベントの撤収スケジュール変更時にも柔軟に対応できますので、お早めにご相談ください。

Q: 屋外のスポーツ中継などの業務用途に適していますか？
A: 本機自体は非防水（動作温度0〜40℃）のため、屋外で使用する場合は雨や直射日光を避けるテントやラック内に設置する必要があります。その条件を満たせば、長距離伝送が必要なスポーツ中継に最適です。

• Blackmagic Design Mini Converter Optical Fiber 12G...
  12G-SDIとシングルモードに対応し、4K映像を双方向で送受信したいユーザー向け
• AJA FiDO-2R...
  マルチモードではなくシングルモード光ファイバーで最長10kmの超長距離伝送を行いたい現場向け
• AJA FiDO-R-MM...
  2チャンネルではなく1チャンネルのみの受信で十分な、小規模システム構築を求めるユーザー向け
• Blackmagic Design ATEM Camera Converter
  単なる変換だけでなく、インカムやタリー機能も統合してカメラマンと連携したい配信現場向け
• AJA FiDO-TR-MM
  受信（レシーバー）だけでなく、送信（トランスミッター）機能も1台で兼ね備えた双方向通信が必要な用途向け

放送技術者 (40代 男性) / 安定した長距離伝送を実現。ただしマルチモードケーブルの取り扱いには注意 / 評価 ★★★★☆ 4.0

社内のイベントスペース改修に伴い、既設のOM3マルチモードケーブルを活かすためにテスト導入しました。SDIへの変換は全く遅延を感じず、数日間の連続通電でも映像が途切れることはありませんでした。ただ、LCコネクタは埃に非常に弱いため、現場でのクリーニングツールは必須です。機材の性能自体には非常に満足しています。

ライブ配信エンジニア (30代 男性) / 2系統同時受信が便利。本体の発熱には配慮が必要 / 評価 ★★★★☆ 4.5

YouTubeの大型ライブ配信で、ステージから配信卓まで約200mの距離を引くためにレンタルしました。1台で2カメ分の信号を受けられるので、卓周りの配線が非常にスッキリします。ロック式電源も安心感があります。気になった点として、長時間使っていると金属筐体がかなり熱を持つので、密閉空間に置くのは避けた方が良さそうです。

システムインテグレーター (50代 男性) / AJAならではの堅牢性。コストは高めだが信頼性は抜群 / 評価 ★★★★☆ 4.0

クライアントのホール映像設備更新に向けた検証で使用。他社製の安価なコンバーターと比較しましたが、SDIアイパターンの波形が圧倒的に綺麗で、ジッターも少なく後段のスイッチャーでの認識も爆速でした。本体価格が高いのでまずはレンタルで試せたのが良かったです。マニュアルが英語メインなのは初心者には少しハードルかもしれません。

必須アクセサリ

• LC-LC マルチモード光ファイバーケーブル 100m...
  本機へ映像信号を入力するために必須となる長距離伝送用ケーブル
• BNCケーブル 10m...
  本機で変換された3G-SDI信号をスイッチャーやモニターへ出力するために必要

用途別のおすすめ

• AJA FiDO-2T-MM
  カメラ側でSDI信号を光ファイバーに変換して本機に送るためのペアとなる送信機

代替・類似製品

• AJA FiDO-2R...
  マルチモードではなくシングルモード光ファイバーを用いて10km以上の伝送を行いたい場合

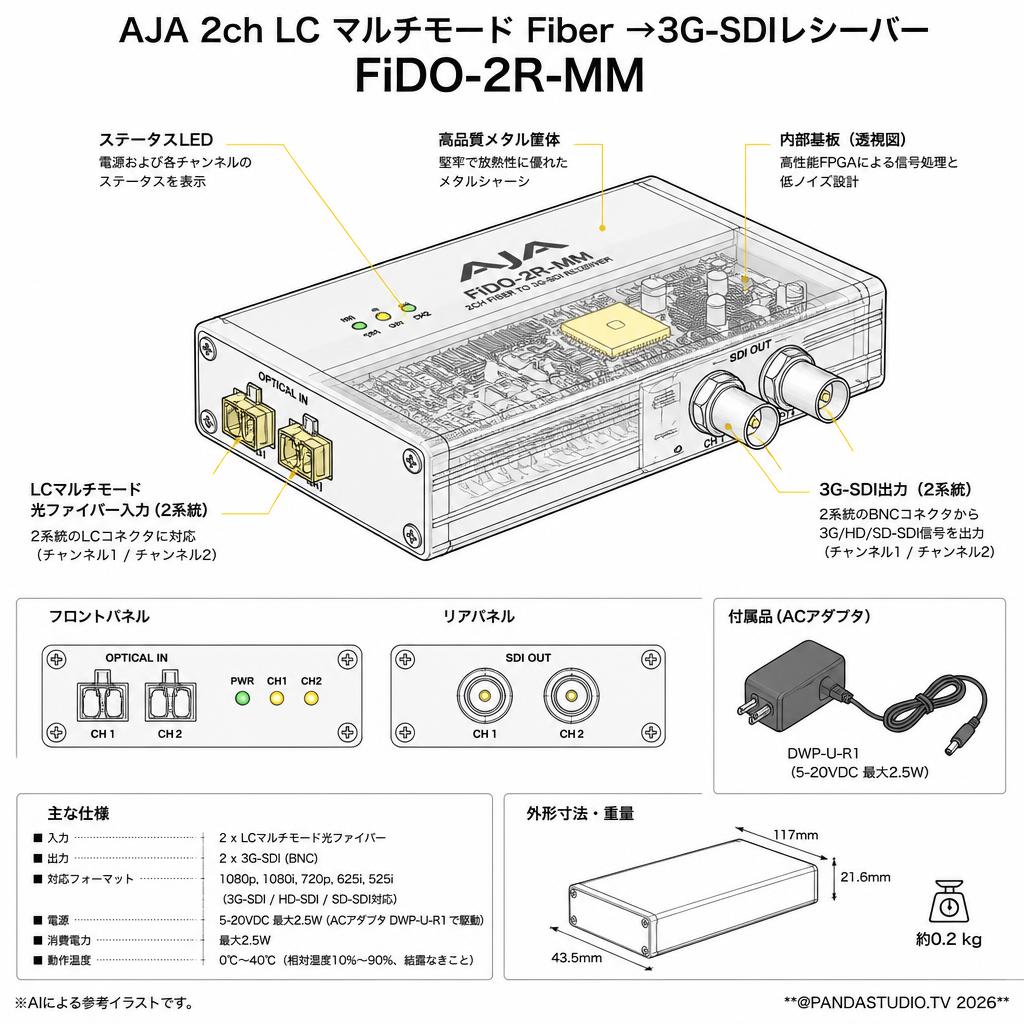

Image sensor: 本製品（映像コンバーター）には非搭載

Lens: 本製品（映像コンバーター）には非搭載

Video resolution & framerate: 1080p, 1080i, 720p, 625i, 525i（3G-SDI / HD-SDI / SD-SDI対応）

Photo resolution: 本製品（映像コンバーター）には非搭載

Waterproof rating: 非防水（屋内および保護された環境用）

Battery (capacity, runtime, charging time): バッテリー非搭載（付属のACアダプタ DWP-U-R1 で駆動、5-20VDC 最大2.5W）

Storage: 本製品（映像コンバーター）には非搭載

Connectivity: 入力: 2 x LCマルチモード光ファイバー / 出力: 2 x 3G-SDI (BNC)

Dimensions & weight: 117 x 43.5 x 21.6 mm / 約0.2 kg

Operating temperature range: 0℃ 〜 40℃（相対湿度10%〜90%、結露なきこと）
