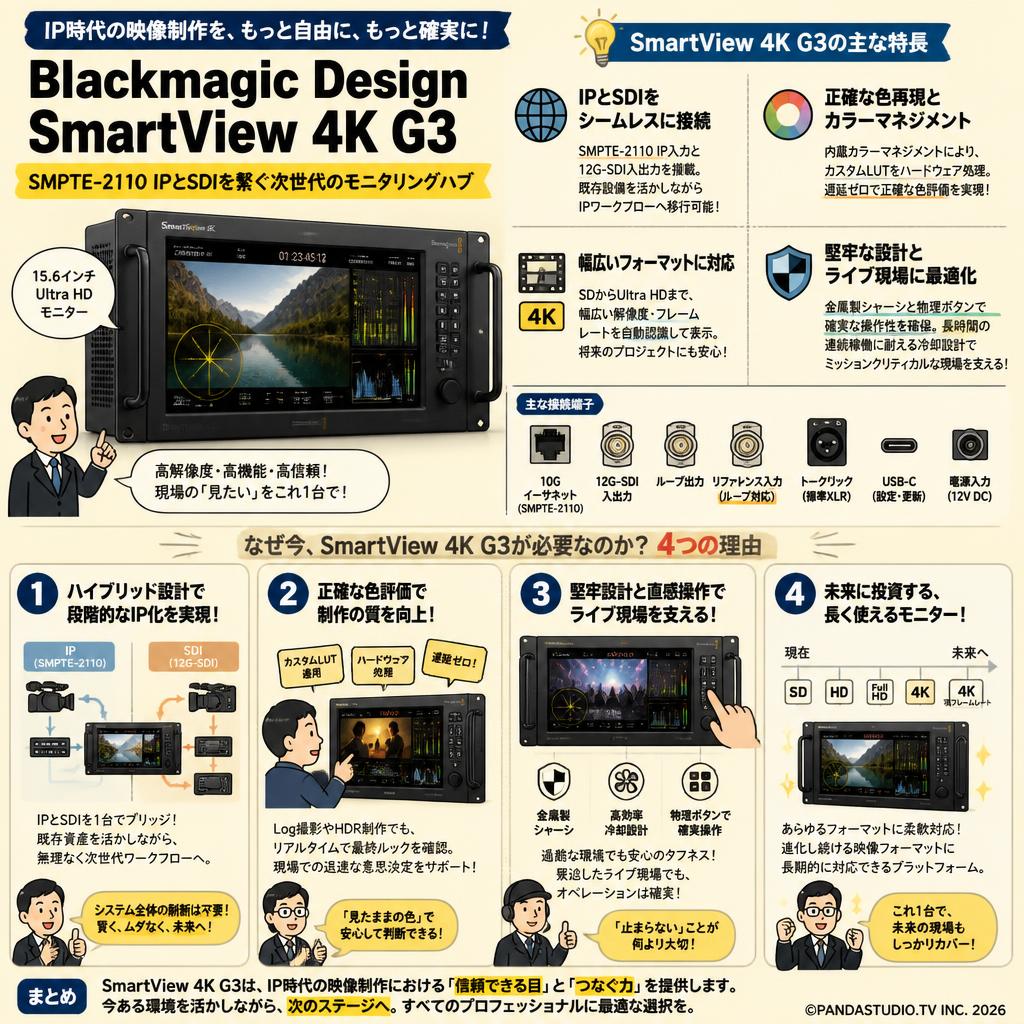

SMPTE-2110 IPとSDIを繋ぐ次世代のモニタリングハブ

Blackmagic Design SmartView 4K G3は、放送局やプロフェッショナルの映像制作現場において、次世代のIPワークフローと従来のSDI環境をシームレスに橋渡しする15.6インチのUltra HD対応放送用モニターです。情報収集段階のユーザーにとって、本機は単なる高解像度ディスプレイではなく、SMPTE-2110 IPビデオシステムへ移行する過渡期のインフラストラクチャーにおいて、極めて重要なハブとして機能する製品です。映像技術の変革期にあっても、既存のシステムを陳腐化させずに最新のネットワーク技術を導入できる点が、本機の最大の存在意義と言えます。

なぜ今IPとSDIのハイブリッド設計が必要なのか？

従来の映像制作現場では、同軸ケーブルを用いたベースバンド伝送が主流でしたが、近年ではネットワーク経由での大容量データ伝送が急務となっています。本機は、既存のインフラ資産を活かしつつ、最先端の10Gイーサネットベースの伝送規格に一台で対応できる設計思想を持っています。これにより、システム全体を即座に刷新せずとも、段階的なIP化を実現できます。現場のエンジニアは、使い慣れたSDIの信頼性と、IPがもたらす無限のルーティングの自由度を同時に享受することが可能になります。

プロフェッショナルが求める色再現性と信頼性とは？

放送品質のモニタリングにおいて、製作者が意図した色を正確に確認できることは絶対条件です。本機は、高度なカラーマネジメントを内蔵し、カスタムルックの適用をハードウェアレベルで処理します。このアーキテクチャにより、ソフトウェアに依存することなく、遅延のない正確な色評価が可能となり、現場での迅速な意思決定を強力にサポートします。特にLog撮影が主流となった現代のシネマティックな制作環境において、リアルタイムで最終的なルックを確認できる機能は不可欠です。

過酷な現場に耐えうる堅牢な筐体設計の秘密

ラックマウントに最適化されたデザインは、中継車やスタジオのコントロールルームなど、限られたスペースに高機能を凝縮するために計算し尽くされています。金属製のシャシーと直感的なフロントパネルの物理ボタンは、タッチスクリーンでは対応しきれない緊迫したライブ現場での確実なオペレーションを保証し、オペレーターのストレスを大幅に軽減します。長時間の連続稼働を前提とした冷却機構も備えており、ミッションクリティカルな放送業務において絶対的な安心感を提供します。

映像業界の未来を見据えた投資価値とは？

映像フォーマットが絶えず進化する中、単一の規格にしか対応しない機材はすぐに陳腐化してしまいます。本機は、SDから最新の高フレームレートUltra HDまで、幅広い解像度とフレームレートを自動認識して表示する柔軟性を備えています。これは、今後数年間にわたってあらゆるプロジェクトのモニタリング要求に応え続ける、長寿命なプラットフォームとしての立ち位置を確立しています。常に最前線で戦うクリエイターにとって、技術の進歩に寄り添う本機は最高のパートナーとなるはずです。

• 中継車のシステムエンジニア

  IPビデオシステムへの移行を計画中のエンジニア。機材更新前の検証として、既存のSDI環境とSMPTE-2110 IP環境の混在テストを行うための「プレ購入評価」でのレンタルに最適です。規格間の互換性や遅延の有無を実機で確認でき、大規模な設備投資の失敗リスクを未然に防ぐことができます。

• 大規模ライブ配信のテクニカルディレクター

  マルチカメラを用いた音楽フェスなどを統括するディレクター。「数日間のイベント本番」のみで高品質なモニタリング環境を必要とするケースに合致します。本機をレンタルすることで、現場に持ち込む機材のラック占有スペースを抑えつつ、複数台のカメラ映像を正確な色合いと解像感で一括監視できるという課題を解決します。

• ポスプロのカラーリスト

  CMや映画のカラーグレーディングを担当するスペシャリスト。普段のスタジオとは異なる「出張先での仮編集・色確認作業」のための短期レンタルに最適です。カスタム3D LUTを直接モニターにロードできるため、外部のLUTボックスを別途用意する手間と機材トラブルのリスクを減らし、一貫した色評価環境を構築できます。

• 放送局の設備管理者

  スタジオの機材メンテナンスや故障時の代替機手配を担う管理者。常設モニターの修理期間中における「一時的な代替機材」としてのレンタル用途にマッチします。12G-SDIから旧来のSDフォーマットまで自動追従するため、既存の配線やシステム設定を変更することなく、即座に現場のモニタリング業務を復旧させることが可能です。

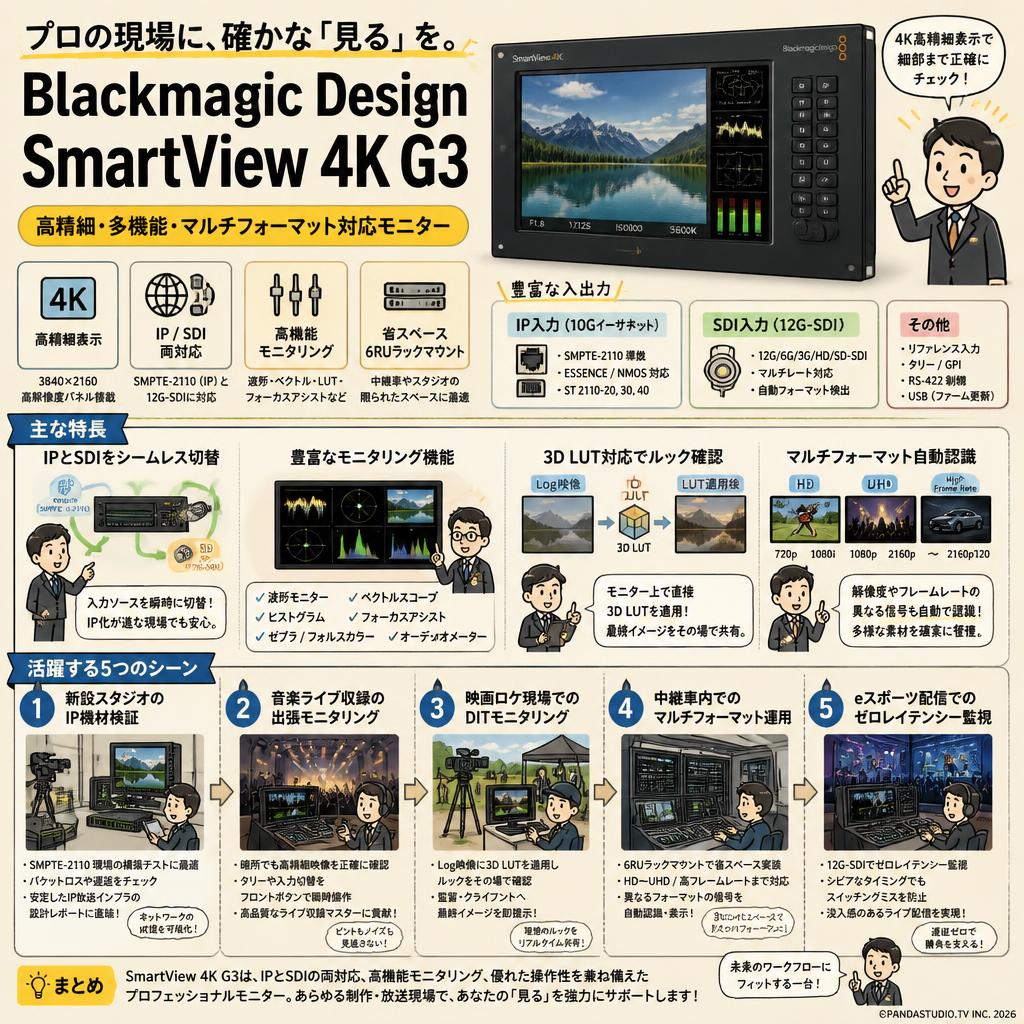

• IP化が進む新設スタジオでの機材検証に最適な一台

  SMPTE-2110 IP規格を導入する放送スタジオの構築テストシーン。10Gイーサネット経由でのIPビデオ入力と従来の12G-SDI入力を切り替え、ネットワーク上のパケットロスや遅延をチェックします。結果として、安定したIP放送インフラの設計レポートというアウトプットに直結します。

• 音楽ライブの出張収録で高精細な映像確認を行うのにおすすめのモニター

  ドームクラスのコンサート会場の仮設コントロールルーム。暗所でのマルチカメラ収録において、フロントパネルの物理ボタンで瞬時にタリー信号や入力系統を切り替えます。ピントやノイズを正確に把握し、クライアントへ納品する高品質なライブ収録マスターデータの作成に貢献します。

• 映画のロケ現場でDITがルックを確認するための高機能ディスプレイ

  屋外の映画撮影現場におけるDITのベースステーション。撮影現場の照明環境に合わせて、カメラから出力されたLog映像にモニター上で直接3D LUTを適用します。これにより、監督やクライアントに対して最終的な仕上がりイメージに近い映像をその場で提示できます。

• 中継車内の限られたスペースでマルチフォーマット対応が生きる機材

  スポーツ中継を行うための小型中継車内。ラックマウント（6RU）に組み込み、HDから最新の高フレームレートUltra HDまで多様なカメラからの混在信号をモニタリングします。解像度やフレームレートが異なる信号を入力しても自動で認識・表示するため、ダイナミックな放送素材を確実に管理できます。

• eスポーツ大会の配信卓で遅延のない映像管理を実現するソリューション

  大規模なeスポーツトーナメントの配信オペレーション席。プレイヤーのPC画面や実況カメラの映像を、12G-SDIを用いてゼロレイテンシーで監視します。シビアなタイミングが求められるゲーム展開において、スイッチングのミスを防ぎ、視聴者へ没入感のあるライブ配信映像を届けることが可能です。

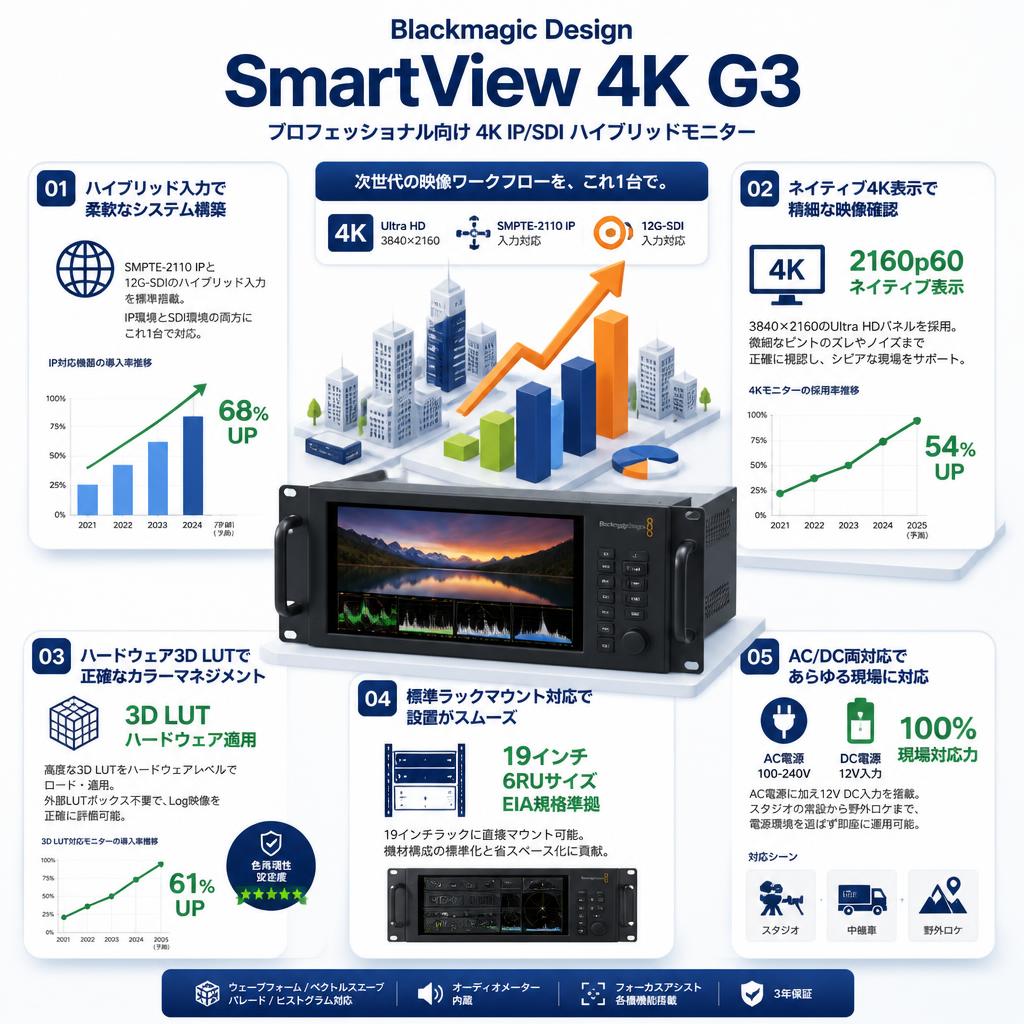

• SMPTE-2110 IPと12G-SDIのハイブリッド入力を標準搭載

  他社の標準的なSDIモニター（例：Sony LMD-A170）とは異なり、本機は10GイーサネットによるSMPTE-2110 IPビデオ入力を標準装備しています。これにより、既存のSDIベースのシステムと次世代のIP放送インフラの両方に1台で対応でき、機材の移行期において余分なコンバーターを噛ませる必要がありません。

• 最大2160p60のUltra HD映像をネイティブ表示する解像度

  フルHD解像度のモニターが多い同価格帯において、本機は3840 x 2160のネイティブUltra HD解像度パネルを採用しています。HDモニターで4K映像をダウンスケールして確認する際に見逃しがちな、微細なピントのズレやノイズを正確に視認できるため、シビアなフォーカスが要求される現場で圧倒的な優位性を誇ります。

• ハードウェアベースの3D LUT適用による正確なカラーマネジメント

  簡易的なLUT表示にとどまる製品が多い中、本機は高度な3D LUTをハードウェアレベルでロード・適用可能です。Atomos Sumo 19 SEなどのレコーダー一体型機と比較しても、純粋なモニタリング用途における色再現性の安定度が高く、外部のLUTボックスを使用せずにLog映像を正確に評価できます。

• 標準ラックマウントとAC/DC両対応による高い設置柔軟性（レンタルに最適）

  本機はEIA規格の19インチラックに6RUサイズで直接マウント可能な設計です。さらに100-240VのAC電源に加えて12V DC入力も備えているため、スタジオ内の常設だけでなく外部バッテリーを使用する野外ロケにも対応します。レンタル時に特別な電源変換器を追加手配することなく、即座に現場のシステムに組み込める点が強みです。

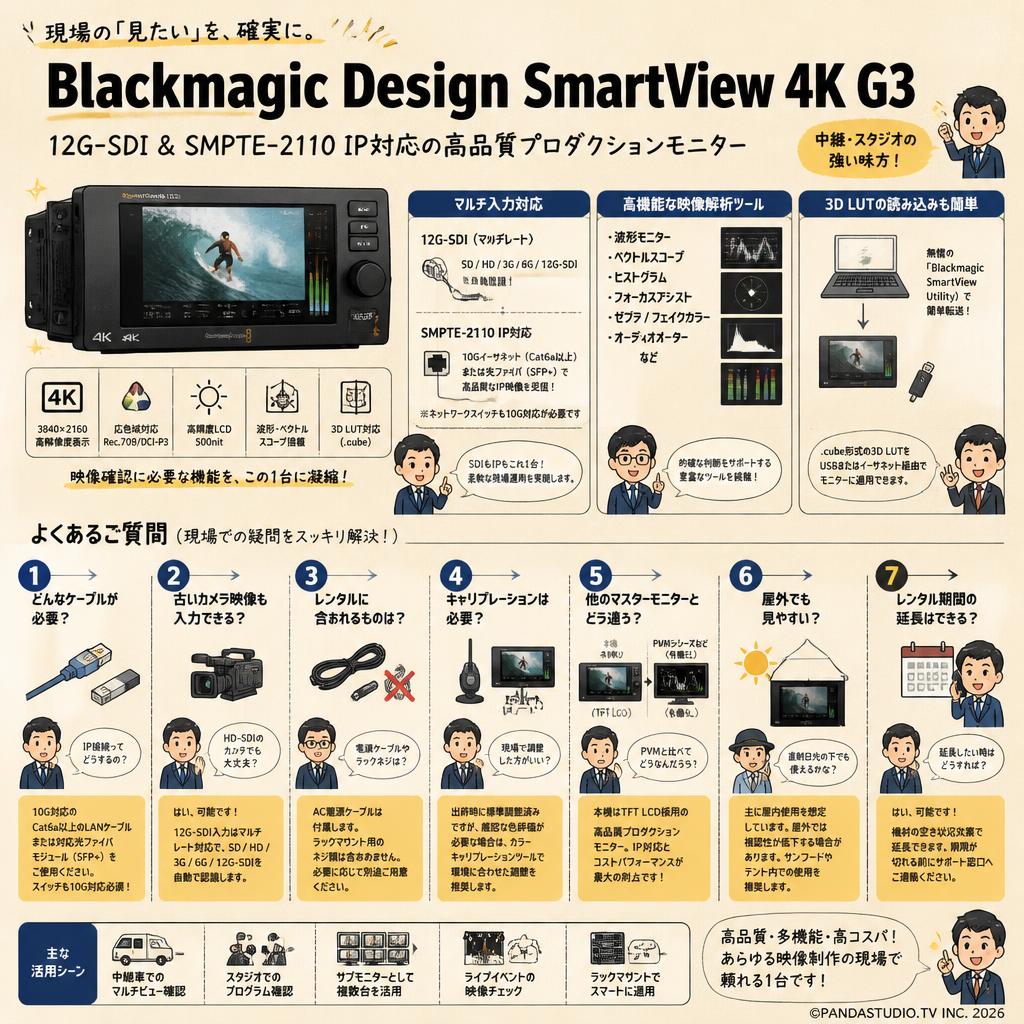

Q: SMPTE-2110 IPビデオの接続にはどのようなケーブルが必要ですか？
A: 10Gイーサネットに対応したCat6a以上のLANケーブル、または対応する光ファイバーモジュール（SFP+）を使用してください。ネットワークスイッチの帯域幅も10Gに対応している必要があります。

Q: 既存のHD-SDIや3G-SDIのカメラ映像も入力できますか？
A: はい、可能です。12G-SDI入力端子はマルチレートに対応しており、SD、HD、3G、6G、12G-SDIの各フォーマットを自動的に認識して表示するため、古い機材とも問題なく接続できます。

Q: レンタルセットには電源ケーブルやラックマウント用のネジは含まれますか？
A: 標準のAC電源ケーブルは付属しています。ラックマウント用のケージナットやネジ類はお客様のラック環境により異なるため、基本セットには含まれておりません。必要に応じて別途ご用意ください。

Q: 現場での使用にあたり、モニターのキャリブレーションは必要ですか？
A: 出荷時およびレンタルメンテナンス時に標準的な調整を行っていますが、厳密な色評価が求められるプロジェクトでは、お客様ご自身でカラーキャリブレーションツールを使用し、環境に合わせた調整を行うことを推奨します。

Q: Sony PVMシリーズなどのマスターモニターと比較してどう違いますか？
A: 本機は有機ELではなくTFT LCDを採用しており、厳密なマスターモニターというよりは、中継車やスタジオのマルチビュー、プログラム確認用の高品質なプロダクションモニターという位置づけです。IP接続への対応とコストパフォーマンスが最大の利点です。

Q: 3D LUTはどのようにしてモニターに読み込ませるのですか？
A: モニターをイーサネットまたはUSB経由でMacやWindows PCに接続し、無償の「Blackmagic SmartView Utility」ソフトウェアを使用することで、作成した.cube形式の3D LUTファイルをモニター本体に転送・適用できます。

Q: 屋外の直射日光下でも画面ははっきりと見えますか？
A: 本機は主にスタジオや中継車内などの屋内使用を想定した輝度設計となっており、直射日光が当たる野外での使用時は視認性が低下する場合があります。屋外ロケではサンフード（日除け）の併用やテント内での設置を推奨します。

Q: イベント案件で数日間レンタルした後、途中でレンタル期間を延長できますか？
A: はい、機材の空き状況次第でレンタル期間の延長が可能です。延長をご希望の場合は、現在のレンタル期限が切れる前にサポート窓口までご連絡いただき、延長手続きを行ってください。

• Atomos Sumo 19 SE...
  HDR対応の高輝度パネルと録画機能を備え、DITのベースステーション用途を重視するユーザーに最適
• Sony LMD-A170...
  放送業界で長年標準とされてきた色再現性を持ち、従来のSDIベースのHD制作環境を好む現場向け
• TVLogic LUM-171G...
  17インチの4K解像度と多様なシネマ用色域をサポートし、映画やCMのポスプロ用途に強い
• JVC DT-U17...
  12G-SDIに加えて独自のキャリブレーション機能を内蔵し、定期的な色管理を自社で行いたい設備向け
• Sony PVM-X1800...
  4K HDRの厳密な色評価が可能で、予算に余裕があるハイエンドなカラーグレーディング現場から支持される

映像技術エンジニア (40代 男性) / IP移行期の救世主。ただしネットワーク知識は必須 : 評価 ★★★★☆ 4.0

YouTubeの機材レビューより。12G-SDIとSMPTE-2110 IPの両方が1台で受けられるため、スタジオのIP化テスト機として非常に優秀です。映像の切り替えもスムーズで遅延も感じません。ただ、IPビデオの設定にはITネットワークの専門知識が求められるため、従来のSDIのようにつなげば映るというわけにはいかず、事前の学習とスイッチの相性確認が必要です。

ライブ配信ディレクター (30代 女性) / ラックに収まる4Kモニターとして最高 : 評価 ★★★★★ 5.0

映像機材フォーラムの書き込みより。中継用のフライトケースに6RUでピッタリ収まるサイズ感が素晴らしいです。フロントパネルのボタンが光るので、暗いイベント会場でも入力切り替えやタリーの確認が直感的に行えます。画質も4Kネイティブで文句なしですが、重量がそこそこあるため、ケース全体の重さが増してしまう点だけは運搬時の考慮が必要です。

DIT・カラーリスト (30代 男性) / LUTのハードウェア適用が便利 : 評価 ★★★★☆ 4.5

個人の映像制作ブログより。現場でのルック確認用にレンタルしました。PCからユーティリティソフト経由で3D LUTを流し込めるので、外部のLUTボックスが不要になり配線がスッキリします。発色も自然でクライアント確認用として十分なクオリティです。難点としては、画面の表面が少し反射しやすいため、照明の強い現場では設置角度を工夫する必要がありました。

必須アクセサリ

• BNCケーブル 10m (12G-SDI対応)...
  4K映像の非圧縮伝送に必須。12G対応の高品質ケーブルでノイズを防ぎます
• LANケーブル Cat6a 10m
  SMPTE-2110 IPビデオの10Gネットワーク接続を行う際に必要不可欠です

用途別のおすすめ

• Blackmagic Teranex Mini SDI to HDMI 12G...
  モニターの出力を民生用の4Kテレビ等に変換してクライアントに見せたい場合に追加
• Vマウントバッテリー...
  電源の取れない屋外ロケで、12V DC入力を用いて本機を駆動させるための電源として

代替・類似製品

• Blackmagic Design SmartView 4K...
  IPビデオ入力が不要で、12G-SDI接続のみで十分な現場向けの従来モデル

モニターサイズ: 15.6インチ アクティブマトリックスTFT LCD

ディスプレイ解像度: 3840 x 2160 (Ultra HD)

SDIビデオ入力: 12G-SDI x 2（SD/HD/2K/4K/Ultra HD自動切替）

SMPTE-2110 IP入力: 10Gイーサネットポート x 1（最大2160p60対応）

対応フレームレート: 最大 2160p60

3D LUT対応: あり（Blackmagic SmartView Utility経由でロード可能）

インターフェース: フロントパネルボタン、タリーインジケーター

電源: 内蔵100-240V AC x 1、4ピンXLR 12V DC入力 x 1

消費電力: 要確認

マウント規格: EIA 19インチラックマウント対応（6RU）、VESAマウント対応

寸法（幅×高さ×奥行）: 482.6 mm x 266 mm (6RU) x 要確認

重量: 要確認

動作温度範囲: 0°C 〜 40°C
