ベースバンドとIPビデオの境界をなくす高密度ゲートウェイ

「AJA Video Systems Bridge NDI 3G (BNDI-3G16-R0)」は、従来のSDIベースの映像制作環境と、近年急速に普及しているNDI（Network Device Interface）ベースのIPワークフローをシームレスに統合するためのプロフェッショナル向けゲートウェイ・アプライアンスです。放送局やプロダクションにおいて、レガシーな同軸ケーブルのシステムと最新のネットワーク伝送技術を橋渡しする役割を担います。特定の機能に特化した単機能コンバーターとは異なり、システム全体の中心に据えることで、複雑な信号変換を一手に引き受けるコアデバイスとして機能します。

複雑化するハイブリッド制作環境の課題をどう解決するか？

SDIとNDIが混在する現代のライブ配信や番組制作の現場において、多数の信号を変換・ルーティングする作業は非常に煩雑です。本機は、個別の小型コンバーターをカメラやモニターごとに多数配置する代わりに、1台のラックマウント機器で高密度の双方向変換を集中的に処理します。これにより、現場の配線や電源管理を劇的に簡素化し、物理的な障害発生のリスクを大幅に低減します。また、IP化への完全移行が難しい施設においても、既存のSDI資産を無駄にすることなく、段階的かつ安全にIPワークフローを導入できるという大きなメリットを提供します。

放送品質を担保するAJAの堅牢な設計思想

映像業界で長年の実績を持つAJAの設計哲学が深く反映されており、長時間の連続稼働が求められるミッションクリティカルな現場でも安定したパフォーマンスを発揮します。標準でデュアルリダンダント電源を搭載し、万が一の電源トラブル時にもシステムダウンを防ぎます。さらに、直感的なWebブラウザ経由のリモート制御インターフェースに加え、フロントパネルでのローカル監視機能も備えており、プロフェッショナルなエンジニアが求める高い信頼性と運用性を確実なものにしています。

スタジオからスポーツ中継まで適応する柔軟なアーキテクチャ

本機の最大の特徴は、現場のニーズに合わせてI/O構成を自由に変更できる柔軟なアーキテクチャにあります。最大16チャンネルの信号を「すべてNDIへのエンコード」「すべてSDIへのデコード」あるいは「エンコードとデコードの混在」など、プロジェクトの要件に応じてソフトウェア上から直感的に割り当てることが可能です。この柔軟性により、一つの現場ではリモートプロダクションの伝送拠点として、別の現場ではメディアサーバーからの映像分配器としてなど、全く異なる役割を1台でこなすことができます。

未来の映像制作を見据えたインフラ投資としての価値

単なるフォーマット変換器にとどまらず、施設全体や遠隔地とを結ぶ映像インフラの中核として機能します。映像規格の過渡期にある現在において、レガシーシステムと次世代IPネットワークの架け橋となり、制作チームがインフラの制約や技術的な壁を気にすることなく、より高品質なコンテンツ制作に集中できる環境を提供します。高品位な映像伝送と効率的なリソース管理を両立させる本機は、次世代の映像制作を見据えたプロフェッショナルにとって、不可欠なインフラストラクチャーとなります。

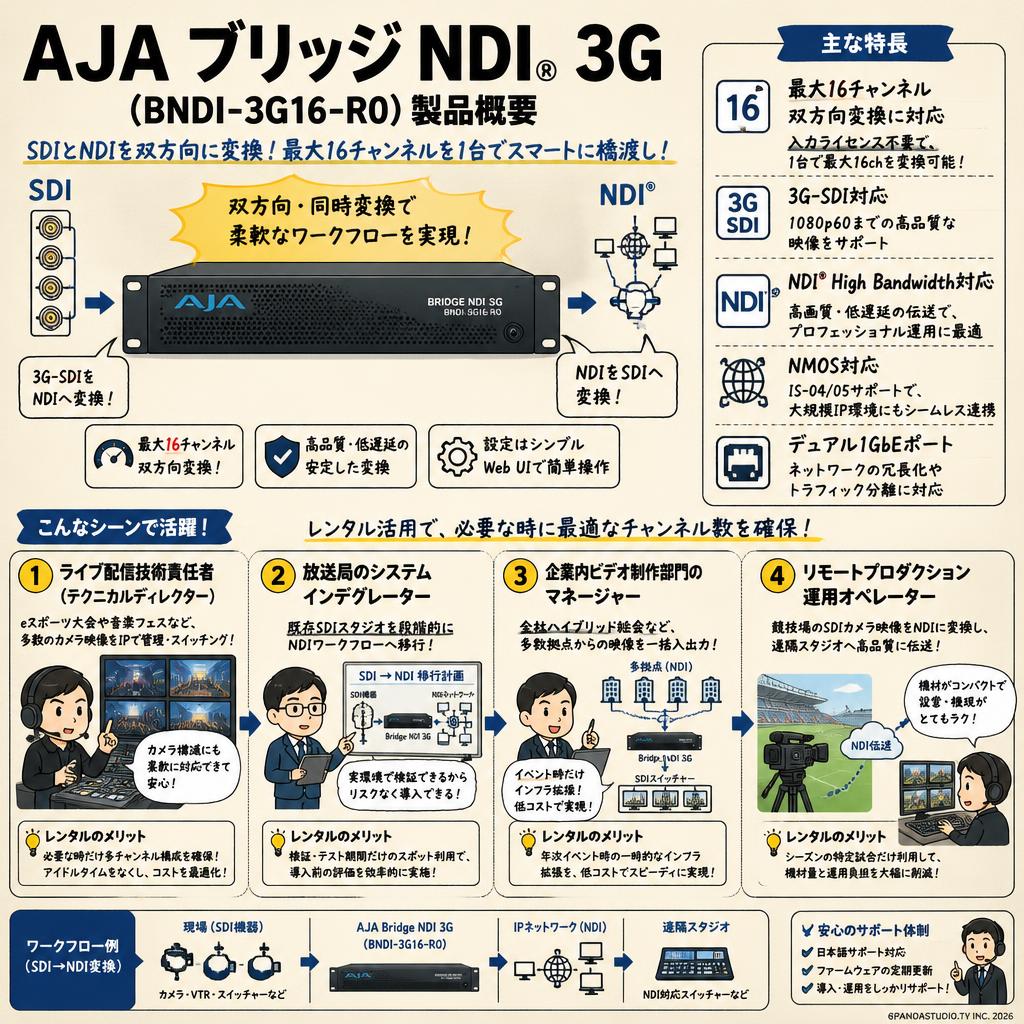

ライブ配信技術責任者（テクニカルディレクター）

大規模なeスポーツ大会や音楽フェスで、多数のカメラ映像をIPベースで管理・スイッチングする専門家。短期のイベントごとに必要な入力チャンネル数が変動するため、本機をスポットでレンタルすることで、機材のアイドルタイムをなくしつつ、複雑なSDI/NDI混在環境を1台でスマートに構築・運用できます。

放送局のシステムインテグレーター

既存のSDIベースのスタジオサブシステムを、段階的にNDI対応のIPワークフローへ移行させるプロジェクトを担当するエンジニア。本格導入前のシステム検証や、数週間にわたるパイロット番組の運用テストとして本機をレンタルし、ネットワーク帯域の負荷や既存ルーターとの連携を実環境で評価する用途に最適です。

企業内ビデオ制作部門のマネージャー

本社スタジオと複数拠点を結ぶ大規模な全社ハイブリッド総会などを企画・統括する担当者。普段は小規模な機材で運用していますが、年次イベント時のみ多数の拠点からのNDI映像をSDIベースのメインスイッチャーに入力する必要があり、多チャンネル対応のゲートウェイをレンタルすることで一時的なインフラ拡張を低コストで実現します。

リモートプロダクション運用オペレーター

スポーツ中継などで、競技場のカメラ映像（SDI）をNDIに変換して遠隔地のスタジオへ伝送するワークフローを構築するオペレーター。シーズン中の特定試合のみリモート制作を行う際、高品質で安定したエンコード機能を持つ本機をレンタルすることで、現場に持ち込む機材量を劇的に減らし、設営・撤収の負担を軽減できます。

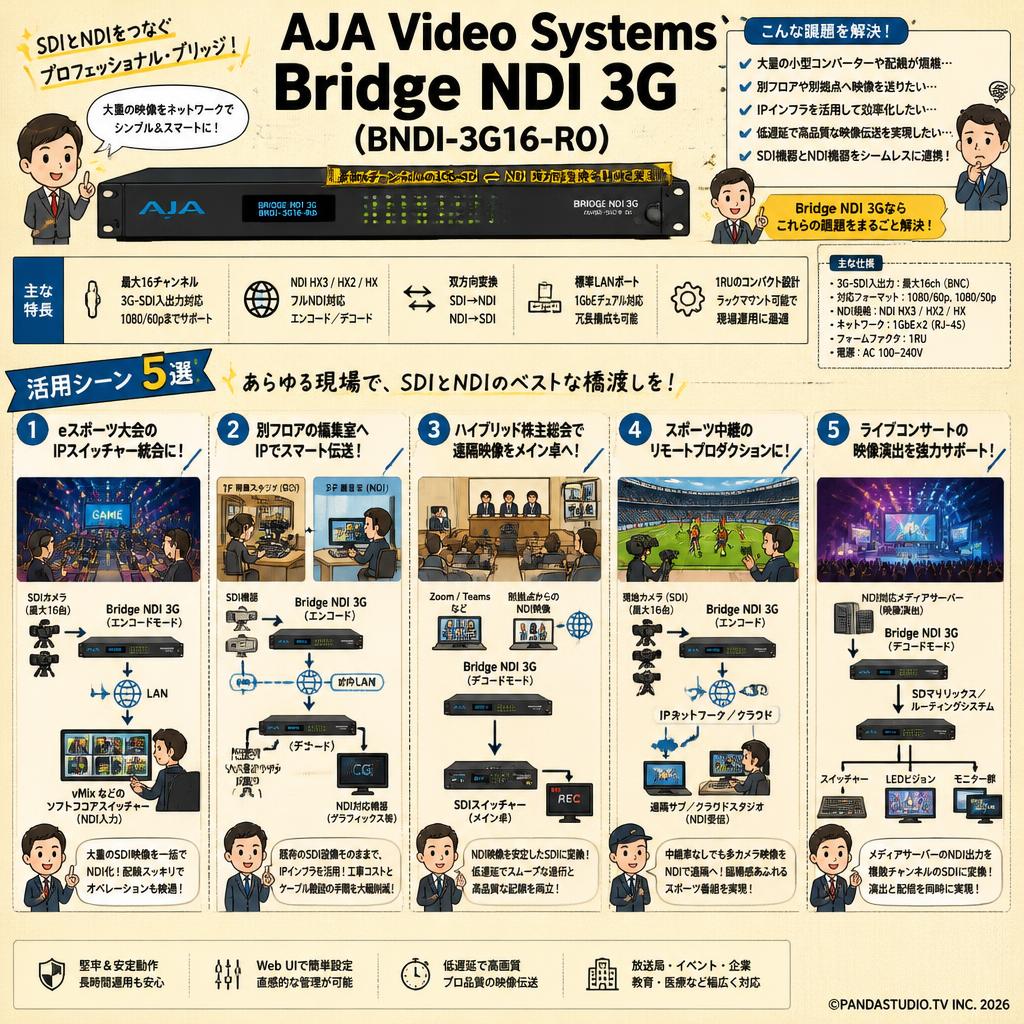

大規模なeスポーツ大会で複数カメラ映像をIPスイッチャーへ統合するのに最適な機材

アリーナ規模のeスポーツ大会で、プレイヤーの顔カメラやゲーム画面など多数のSDI入力をNDIに変換し、vMixなどのソフトウェアスイッチャーへ一括入力するシーン。最大16チャンネルの3G-SDI入力を同時にNDIエンコードできる本機を使用することで、大量の小型コンバーターと配線を排除し、スッキリとしたオペレーション卓から世界向けの高画質配信を実現します。

既存のSDIスタジオと別フロアのNDI対応編集室をネットワークで繋ぐシステム構築

放送局や大型プロダクションにおいて、1階のSDIベースの収録スタジオの映像を、社内LAN経由で3階のNDI対応グラフィックスルームへ伝送するシーン。本機をゲートウェイとして設置し、1080 60pの映像を低遅延で双方向伝送することで、物理的な同軸ケーブルを敷設し直すことなく、社内のIPインフラを活用した効率的な番組制作が可能になります。

複数拠点を結ぶハイブリッド株主総会で遠隔地の映像をメイン卓へ引き込むおすすめの運用

メイン会場のハードウェアスイッチャー（SDI）に対し、ZoomやTeams、あるいは別拠点からNDI経由で送られてくる複数の中継映像をデコードして入力するシーン。本機の設定でNDIからSDIへのデコードモードを活用し、ネットワーク上のNDIソースを安定したベースバンド信号に変換。遅延の少ないスムーズな進行と、株主向けの高品質な記録映像の残存に貢献します。

スポーツ中継の現場でリモートプロダクションの伝送拠点として活用するセットアップ

サッカーや野球の中継現場（スタジアム）にて、中継車を派遣せず、現地の複数台のSDIカメラ映像をNDI化してクラウドまたは遠隔サブへ送るシーン。1RUのコンパクトな筐体でありながら高密度のエンコードが可能なため、現場の仮設ラックにマウントして運用。中継車なしでも、マルチカメラによる臨場感あふれるスポーツ番組の制作・納品を可能にします。

ライブコンサートの映像演出でメディアサーバーとSDIマトリックスを連携させる構成

アリーナツアーの現場で、ステージ上のLEDビジョンへ映像を送出するNDI対応メディアサーバーと、既存のSDIベースのルーティングシステムを連携させるシーン。本機を介してメディアサーバーからのNDI出力を複数チャンネルのSDIに一括デコードし、現場の配信用スイッチャーやモニター群へ分配。安定した映像演出と配信の同時進行をサポートします。

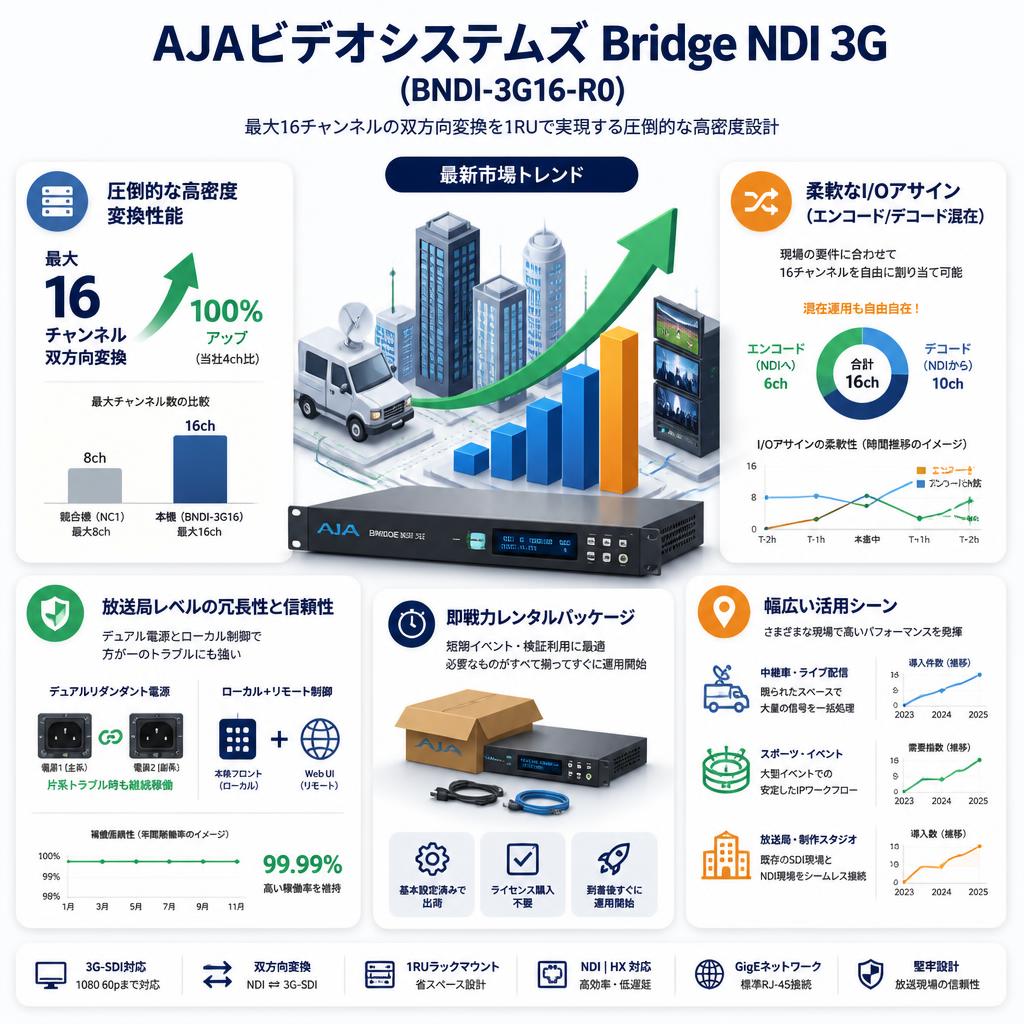

最大16チャンネルの双方向変換を1RUで実現する圧倒的な高密度設計

競合のNewTek NC1 Studio I/O Module（最大8チャンネル）などと比較し、本機は1RUのコンパクトな筐体で最大16チャンネルの3G-SDI（1080 60p）とNDIの双方向変換をサポートします。ラックの専有スペースを半減させつつ、大量の信号を一括処理できるため、中継車や仮設ラックなど物理的なスペースに厳しい制限のある現場で圧倒的な優位性を誇ります。

NDIエンコードとデコードを混在できる柔軟なI/Oアサイン機能

単なる一方向の変換器とは異なり、全16チャンネルを「すべてNDIエンコード」「すべてNDIデコード」あるいは「エンコードとデコードを混在」など、現場の要件に合わせて直感的なUIから自由に割り当て可能です。Magewellの単機能コンバーターを複数台組み合わせるよりも、システムの変更に即座に対応できる柔軟性が高く評価されています。

デュアル電源とローカル制御による放送局レベルの冗長性と信頼性

ミッションクリティカルな現場での使用を前提とし、標準でデュアルリダンダント電源を搭載。万が一の片系電源トラブル時にもシステムダウンを防ぎます。また、Web UI経由のリモート制御だけでなく、本体前面のローカルインターフェースからもステータス確認が可能であり、ネットワーク障害時でも現場で直接トラブルシューティングを行える堅牢な設計です。

短期イベントに最適なラックマウント済み即戦力レンタルパッケージ

高額なIPゲートウェイ機材を導入前に試したい、あるいは数日間の大型イベントでのみ必要というニーズに応え、レンタル品は必要な電源ケーブルや基本設定済みの状態で出荷されます。追加のライセンス購入や複雑な初期セットアップ作業が不要なため、現場に到着後すぐに既存のネットワークとSDI環境の間に組み込んで運用を開始できる点が短期利用における最大のメリットです。

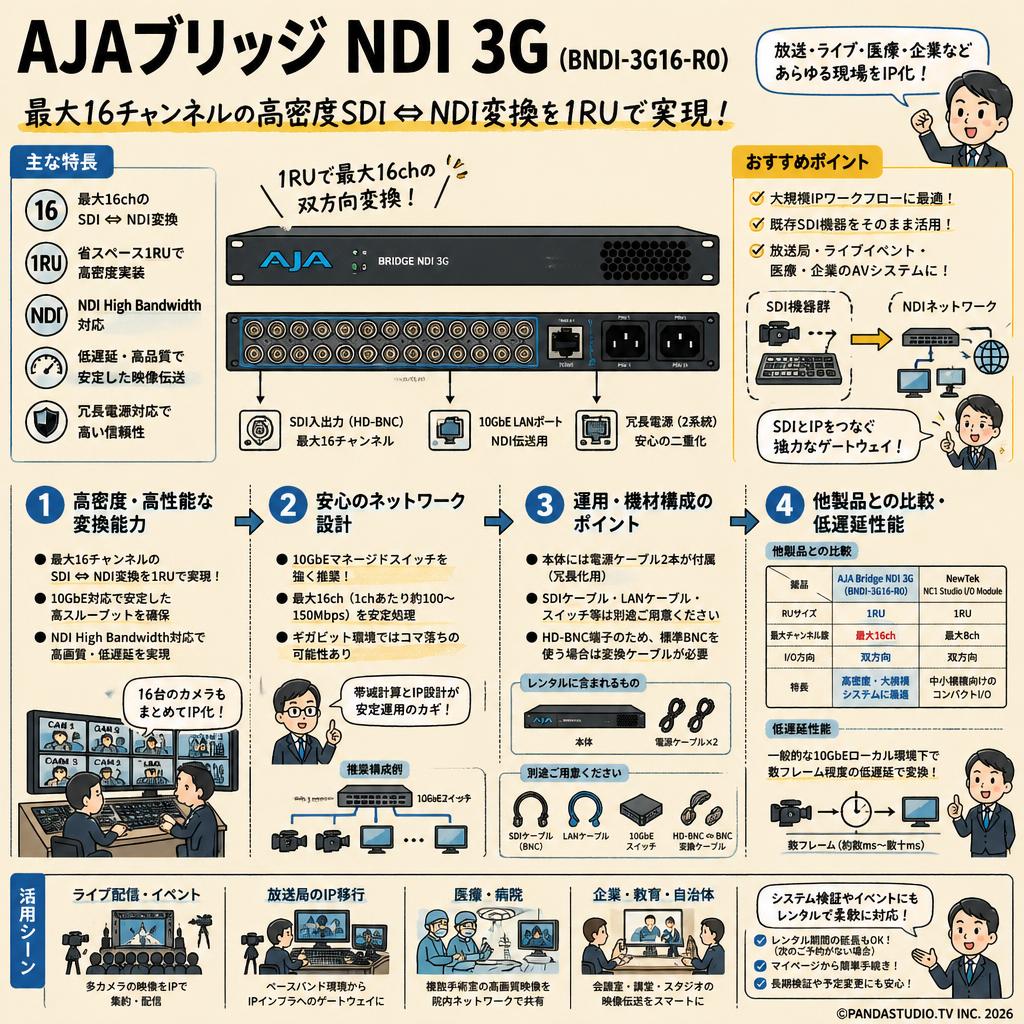

Q: 使用に資格や専門知識は必要ですか？
A: 特別な資格は不要ですが、NDIネットワークの帯域計算やIPアドレスの割り当て、SDIルーティングに関する基礎的なネットワークおよび映像技術の知識が必要です。

Q: レンタルセットには何が含まれますか？
A: 本体、冗長化用の電源ケーブル2本が含まれます。SDIケーブルやLANケーブル、ネットワークスイッチ等は別途ご用意ください。また、本体端子はHD-BNCのため変換ケーブルが必要な場合があります。

Q: ネットワークスイッチ（ハブ）の指定や推奨スペックはありますか？
A: NDIの安定伝送のため、10GbE対応のマネージドスイッチを強く推奨します。最大16chのNDI信号（1chあたり約100〜150Mbps）を処理するため、ギガビット環境では帯域不足によるコマ落ちが発生する可能性があります。

Q: NewTek NC1 Studio I/O Moduleと比較してどう違いますか？
A: 最も大きな違いは処理チャンネル数です。NC1が1RUで最大8チャンネルのI/Oであるのに対し、本機は同じ1RUサイズで最大16チャンネルの高密度変換を実現しており、より大規模なシステムに適しています。

Q: 実撮影条件での遅延（レイテンシー）はどの程度ですか？
A: ネットワーク環境や解像度によりますが、一般的な10GbEのローカルネットワーク環境下でのSDIからNDIへのエンコード、またはその逆の変換において、数フレーム程度の低遅延で処理されます。

Q: 別途用意すべきケーブルやアクセサリはありますか？
A: 本機は高密度BNC端子（HD-BNC）を採用しています。標準的なBNCケーブルを接続するためには、HD-BNCから標準BNCへの変換ケーブルがチャンネル数分必要になりますので、構成に合わせて別途ご用意ください。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、次のご予約が入っていない場合に限り、マイページからレンタル期間の延長手続きが可能です。システム検証が長引いた場合やイベント期間の変更などにも柔軟に対応いたします。

Q: ライブ配信以外の業務用途等の具体シーンに適していますか？
A: はい。放送局内のベースバンドからIPインフラへの段階的移行のゲートウェイや、医療機関における複数手術室の高画質映像の院内ネットワーク共有など、高度な安定性が求められる幅広い業務用途で活用されています。

• NewTek NC1 Studio I/O Module...
  最大8chの変換に対応し、TriCasterシステムとの親和性を重視するユーザーに最適
• BirdDog Unifi...
  クラウド環境でのルーティングに特化しており、ハードウェアよりソフトウェアベースの管理を好む層向け
• Magewell Pro Convert for NDI to SDI...
  単一チャンネルの超小型コンバーターで、カメラやモニターの背面に直接設置したい現場に便利
• Kiloview NDI Converter...
  低コストで1〜2chの変換を行いたい小規模配信や教育機関のスタジオで選ばれるモデル
• Blackmagic Design Teranex Mini IP Video 12G...
  NDIではなくSMPTE 2110規格でIP化を進める放送局や大規模スタジオ向けのコンバーター

放送技術エンジニア (40代 男性) 圧倒的な高密度処理。ただしネットワーク帯域には注意 : 評価 ★★★★☆ 4.0

業界誌のレビュー記事より。1RUのサイズで16チャンネルものSDI/NDI双方向変換ができるのは、中継車のラックスペース節約に絶大な効果があります。UIも直感的でアサイン変更が容易です。ただ、16chフル稼働させるとネットワーク帯域を大きく消費するため、10GbEインフラの構築と綿密なトラフィック設計が不可欠です。

ライブ配信ディレクター (30代 男性) イベントでの機材削減に貢献。端子の形状は要確認 : 評価 ★★★★☆ 4.5

機材レンタルフォーラムの書き込みより。eスポーツ大会でvMixへの大量のカメラ入力用に使用しました。大量のキャプチャボードや小型コンバーターが不要になり、システムが非常にスッキリして安定しました。注意点として、背面の端子が標準BNCではなくHD-BNCなので、変換ケーブルを忘れずに手配する必要があります。

システムインテグレーター (50代 男性) 堅牢性と信頼性は抜群。初期投資の高さがネック : 評価 ★★★☆☆ 3.5

海外の映像機器掲示板より。スタジオのIP化プロジェクトでテスト運用しました。AJA製らしくデュアル電源搭載で、連続稼働でも発熱によるトラブルがなく、放送品質の安定感があります。しかし本体価格が非常に高額なため、常設導入の稟議を通すハードルが高く、一時的なイベントや検証用途ならレンタルで済ませるのが賢明な選択だと感じました。

必須アクセサリ

• HD-BNC to BNC 変換ケーブル...
  本体の高密度端子に標準のBNCケーブルを接続するためにチャンネル数分必須
• 10GbE対応 マネージドスイッチ...
  多チャンネルのNDIトラフィックを遅延なく安定して処理するためのネットワークハブ

用途別のおすすめ

• Cat6A LANケーブル 50m
  スタジアムや大型イベント会場で長距離のNDIネットワークを構築する際に追加
• vMix Pro 搭載配信用PC...
  本機で変換したNDI映像を直接受け取り、スイッチングやグラフィック合成を行うために最適

代替・類似製品

• NewTek NC1 Studio I/O Module...
  最大8チャンネルで十分な場合や、TriCaster中心のシステムを組む際の代替機として

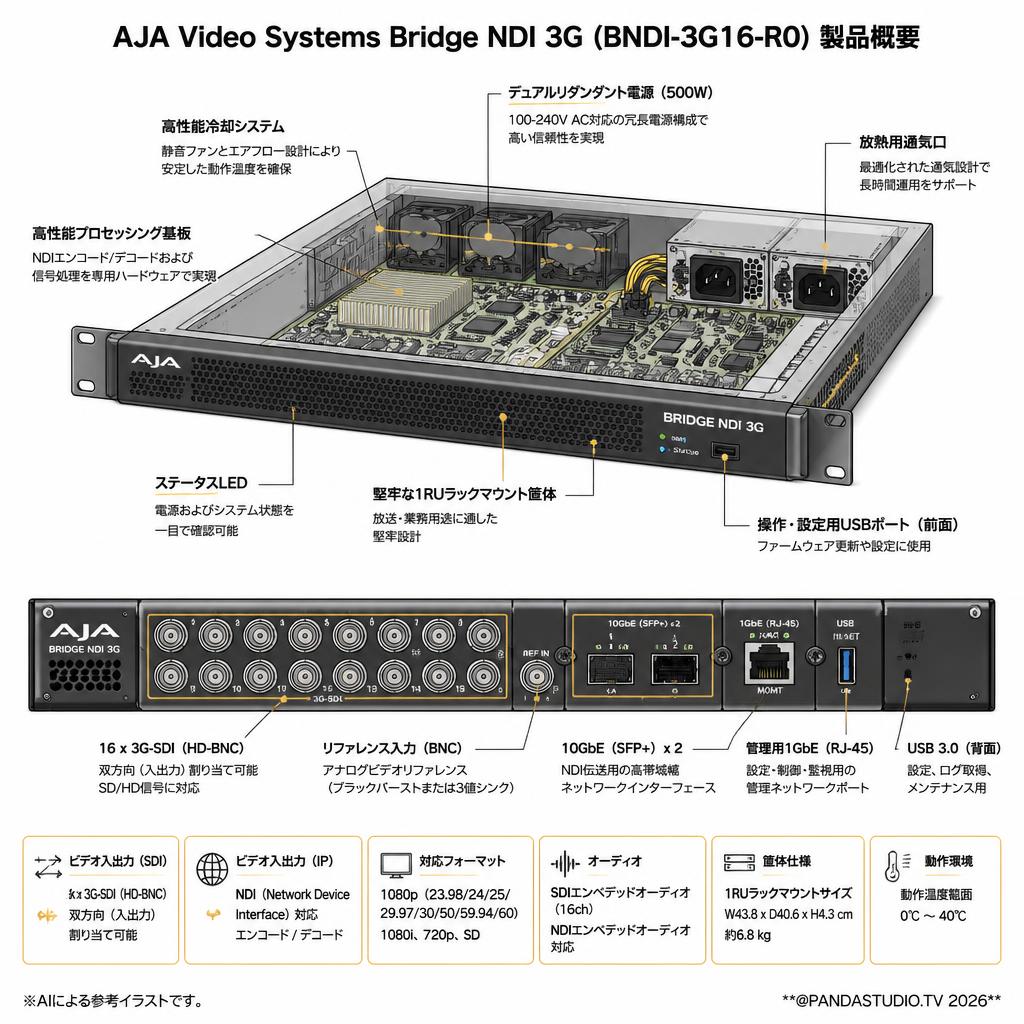

• ビデオ入力/出力（SDI）: 16 x 3G-SDI（HD-BNC端子）、双方向割り当て可能
• ビデオ入力/出力（IP）: NDI（Network Device Interface）、エンコード/デコード対応
• 対応ビデオフォーマット: 1080p (23.98/24/25/29.97/30/50/59.94/60)、1080i、720p、SD
• オーディオ入出力: SDIエンベデッドオーディオ（16ch）、NDIエンベデッドオーディオ対応
• ネットワークインターフェース: 2 x 10GbE（SFP+）、管理用 1 x 1GbE（RJ-45）
• リファレンス入力: 1 x アナログビデオレファレンス（BNC）、ブラックバーストまたは3値シンク
• 電源: 100-240V AC、デュアルリダンダント電源（500W）
• 寸法・重量: 1RUラックマウントサイズ（幅43.8cm x 奥行40.6cm x 高さ4.3cm）、約6.8kg
• 動作温度範囲: 0℃ 〜 40℃
