放送局のIP化を牽引する次世代ビデオインターフェースとは？

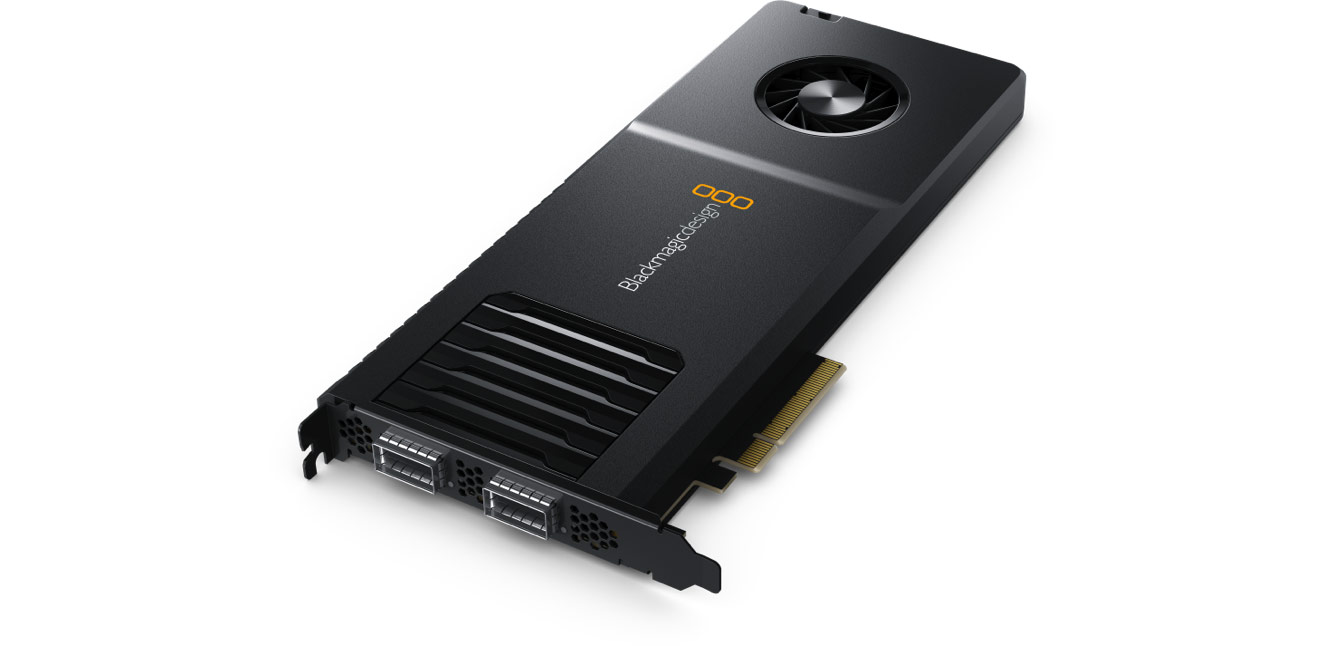

「DeckLink IP 100G」は、Blackmagic Designが提供するSMPTE ST 2110 IPビデオシステム向けに設計された最先端のPCIeキャプチャ・再生カードです。従来のSDIベースのルーティングに代わり、100GBASE-SR4 QSFP28イーサネット接続を用いて非圧縮ビデオ、オーディオ、アンシラリーデータをIPネットワーク上で直接送受信します。この製品は、放送局や大規模なライブプロダクションが直面する「配線の複雑化」と「スケーラビリティの限界」という課題を、汎用的なITインフラ技術を活用することで根本から解決するために開発されました。

なぜ今、SDIからIPビデオシステムへの移行が求められるのか？

長年、映像制作の現場ではSDIケーブルが標準として使用されてきましたが、4Kや8Kといった高解像度フォーマットの普及に伴い、物理的なケーブルの重量や配線距離の制限が大きなボトルネックとなっていました。本製品は、1本の100G光ファイバーケーブルで複数の広帯域ビデオストリームを双方向に伝送できるため、ルーター周辺の配線量を劇的に削減します。これにより、施設間の映像伝送やリモートプロダクションにおいて、より柔軟で拡張性の高いシステム設計が可能になります。

NMOSプロトコル対応がもたらす運用管理の効率化

IPビデオシステムの構築において、ネットワーク上のデバイスをいかに簡単に検出し、ルーティングするかが重要な鍵となります。本製品はAMWA NMOS（Networked Media Open Specifications）に完全準拠しており、接続されたIPビデオデバイスを論理的なルーターとして一元管理できます。これにより、従来のSDIルーターと同じような直感的な操作感で、複雑なIPネットワーク上の映像ソースを切り替えることができ、オペレーターの技術的な学習コストを大幅に引き下げます。

CPU負荷を最小限に抑えるハードウェア処理の優位性

ソフトウェアベースのIPストリーム処理はホストPCのCPUに膨大な負荷をかけますが、本製品はハードウェアベースでパケットの組み立てと展開を実行します。このアーキテクチャにより、遅延を極限まで抑えながら、安定したフレーム精度でのキャプチャと再生を実現しています。ホストシステムの処理能力を映像のエンコードやグラフィック描画といった本来のクリエイティブな作業にフル活用できるため、リアルタイムのバーチャルプロダクションやハイエンドなポストプロダクション環境において、システム全体のパフォーマンスを底上げします。

既存の制作ワークフローとのシームレスな統合

IPインフラへの移行期において、既存のソフトウェア資産をそのまま活用できることは極めて重要です。本製品は、世界中の映像プロフェッショナルに支持されているDeckLinkシリーズのSDK（ソフトウェア開発キット）と互換性を持っています。そのため、DaVinci Resolveをはじめとする主要な編集・カラーグレーディングソフトや、vMix、OBSなどのライブ配信ソフトウェアで、特別な設定変更を意識することなく、従来のSDI入出力ボードと同様に扱うことができ、スムーズなIP化への移行をサポートします。

• 放送局のシステムエンジニア

  IPベースの新しいスタジオサブシステムを設計・構築する技術者。機材導入前の動作検証（PoC）やネットワークスイッチとの相性確認のための短期レンタルに最適です。高価なIPビデオカードを購入前に実環境でテストでき、NMOSによる制御やPTP同期の安定性を確実に見極めることができます。

• ライブイベントのテクニカルディレクター

  大規模な音楽フェスやeスポーツ大会で、複数拠点を結ぶ映像伝送システムを統括する責任者。期間限定の大型プロジェクトにおいて、必要なチャンネル数に応じたスポットレンタルが適しています。100G広帯域による多チャンネル伝送で、長距離配線の制約とケーブルの重量問題を一挙に解消します。

• バーチャルプロダクションの構築担当者

  Unreal Engineなどを活用したLEDウォール撮影スタジオを立ち上げるインテグレーター。新スタジオのデモ稼働や一時的なシステム増強での利用にマッチします。ハードウェアベースの低遅延処理により、カメラトラッキングと背景CGの同期におけるレイテンシーの課題を克服できます。

• ポストプロダクションのテクニカルマネージャー

  複数の編集室やカラーグレーディングルームをネットワークで統合しようとしている管理者。繁忙期における一時的な編集ブース増設時の機材調達としてレンタルが役立ちます。既存のDaVinci Resolve環境を変えずに、IP経由でサーバールームから高品質な非圧縮映像を直接受け取ることが可能になります。

• 大規模eスポーツ大会での多チャンネル映像集約に最適な構築機材

  アリーナ規模のeスポーツ大会にて、数十台のプレイヤーPC画面とプレイヤーカメラの映像をIPネットワーク経由で一括管理するシーン。100Gの広帯域を活かし、1枚のカードで最大3チャンネルの4K60p映像を同時にキャプチャし、スイッチングシステムへ低遅延で送り出します。

• リモートプロダクションにおける拠点間伝送の要となるインターフェース

  スポーツ中継において、スタジアムの複数カメラ映像をIP化し、遠隔地の放送局サブへ伝送するシーン。ST 2110規格とPTPによる厳密な同期設定により、遠隔地でもフレームズレのない確実なスイッチングを実現し、高品質なオンエア素材を生成します。

• 放送局の次世代スタジオシステム導入に向けた事前の検証テスト

  SDIからIPへの設備更新を控えた放送局で、新しいIPルーティングシステムの動作検証を行うシーン。NMOS IS-04/IS-05プロトコルを用いたデバイスディスカバリーと接続管理をテストし、本番環境でのスムーズな運用フローを確立するためのデータ収集を行います。

• バーチャルスタジオでのリアルタイムCG合成システムへの組み込み

  グリーンバックやLEDウォールを使用したバーチャルプロダクション撮影のシーン。ハードウェアベースのパケット処理による極小レイテンシーを活かし、実写カメラの映像とUnreal Engineから出力されるCG背景を遅延なく合成し、クライアントが現場で即座に確認できるプレビューを出力します。

• ハイエンドなポストプロダクションでの非圧縮4K映像プレビュー環境の構築

  映画やハイエンドCMのカラーグレーディング作業において、サーバールームのメインマシンからネットワーク経由で編集室のマスターモニターへ映像を出力するシーン。10ビット非圧縮RGBフォーマットでの伝送設定により、色情報の欠落がない正確なシネマティック映像のモニタリングを実現します。

• 競合を凌駕する100Gの超広帯域と多チャンネル処理能力

  AJA KONA IPが10GigE（または25GigE）接続であるのに対し、本製品は100GBASE-SR4 QSFP28接続を採用しています。これにより、1枚のカードで最大3チャンネルの2160p60、または最大4チャンネルの1080p60の同時キャプチャ・再生が可能となり、高解像度・多チャンネル化が進む現場でのシステム構築を劇的にシンプルにします。

• ハードウェアベースの処理による圧倒的な低遅延と安定性

  ソフトウェアベースでIPパケットを処理する汎用NICと比較して、本製品はハードウェアでビデオ、オーディオ、アンシラリーデータのパケット化および展開を行います。CPU負荷を大幅に軽減し、フレームドロップのない安定した送受信と、ライブプロダクションに不可欠な極低遅延を実現しています。

• 既存のDeckLinkエコシステムとの完全な互換性

  Matrox等の他社製IPカードを導入する場合、専用の開発やソフトウェアの対応確認が必要になることがありますが、本製品は従来のSDI版DeckLinkと同じDesktop VideoドライバーとAPIを使用します。DaVinci ResolveやvMixなど、既存のソフトウェア資産をそのままIP環境に移行できるため導入コストを抑えられます。

• 高価なQSFP28光モジュール同梱でレンタル後すぐに検証可能

  100Gネットワークの構築には高価なトランシーバーモジュールが別途必要になるのが一般的ですが、本レンタルセットには互換性が確認されたQSFP28光トランシーバーモジュールが標準で同梱されています。短期のPoCや一時的なイベント利用において、追加の周辺機器を購入することなくすぐにIPビデオ環境の構築を開始できます。

Q: SMPTE ST 2110環境の構築には専門的なネットワーク知識が必要ですか？
A: はい、IPビデオシステムの構築には、PTP（Precision Time Protocol）同期やIGMPスヌーピング、広帯域ネットワークスイッチの設定など、高度なIT・ネットワークエンジニアリングの知識が必須となります。

Q: レンタルセットには100G接続用のケーブルは含まれていますか？
A: QSFP28光トランシーバーモジュールは同梱されていますが、接続先のスイッチまでの距離に応じたMPO光ファイバーケーブルは含まれておりません。お客様の環境に合わせて別途ご用意いただく必要があります。

Q: 従来のSDI版DeckLinkカードと混在して使用することはできますか？
A: 可能です。同じBlackmagic Desktop Videoソフトウェア上で管理されるため、1台のPC内にSDI入出力のDeckLinkカードと本製品を同時にインストールし、ソフトウェア側でシームレスにルーティングさせることができます。

Q: 100Gネットワークスイッチはどのような機種が推奨されますか？
A: PTP（IEEE 1588v2）のトランスペアレントクロックまたはバウンダリークロックに対応し、ノンブロッキングで十分なスイッチング容量を持つエンタープライズ向けの100G対応マネージドスイッチ（Cisco、Aristaなど）が推奨されます。

Q: AJA KONA IPと比較してどのような違いがありますか？
A: AJA KONA IPが主に10G/25Gネットワークを用いたHD/4Kの1〜2チャンネル伝送向けであるのに対し、本製品は100G接続により最大3チャンネルの4K60pを同時に扱うことができるため、より高密度なシステムに適しています。

Q: 本体の冷却について注意すべき点はありますか？
A: 100Gのデータ処理とQSFP28モジュールは発熱が大きいため、PCや拡張シャーシ内に十分なエアフロー（冷却風量）を確保する必要があります。サーバーラック等の適切な冷却環境での使用を推奨します。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、次の予約が入っていない場合に限り、Webサイトのマイページから手続きを行うことで1日単位でのレンタル期間延長が可能です。IPネットワークのPoC等で検証に時間がかかる際にも柔軟に対応できます。

Q: 音声は最大何チャンネルまで扱うことができますか？
A: SMPTE ST 2110-30規格に準拠し、最大64チャンネルの非圧縮オーディオの入出力に対応しています。多言語放送やイマーシブオーディオの制作など、複雑な音声ルーティングが求められる業務用途に最適です。

• AJA KONA IP...
  10G/25G接続対応で、より小規模なIPビデオ環境を構築したい放送エンジニアに好まれる安定したカード
• Matrox X.mio5 Q25...
  25GbE対応で、自社製放送用グラフィックシステムの開発を行うOEMメーカーやデベロッパー向け
• Blackmagic DeckLink IP HD
  10G接続でHD解像度に特化しており、4Kを必要としないHDマルチチャンネル環境を低コストで構築したいユーザー向け
• Blackmagic DeckLink 8K Pro...
  IPではなく12G-SDI接続で8K解像度を扱いたい、従来の同軸ケーブルインフラを維持するポストプロダクション向け
• AJA Corvid 44 12G...
  SDIベースで高密度な4Kマルチチャンネル入出力を必要とする、開発者やライブストリーミング業者向け

放送局システムエンジニア (40代 男性) PoC環境の構築に威力を発揮 : 評価 ★★★★☆ 4.5

技術ブログの検証記事より。100Gの広帯域により、1枚のカードで4K60pを3系統同時に送受信できるスペックは圧巻で、ルーター周りの配線が劇的にスッキリしました。一方で、ST 2110特有のPTP同期やネットワークスイッチのマルチキャスト設定など、インフラ側のチューニングには高度な専門知識が求められ、導入のハードルは依然として高いと感じます。

ライブ配信テクニカルディレクター (30代 男性) 既存ソフトがそのまま使える : 評価 ★★★★★ 5.0

YouTubeの機材レビュー動画より。最大のメリットは、vMixやOBSといった使い慣れたソフトウェアから、通常のDeckLinkと全く同じように認識される点です。IP化の恩恵を受けつつソフトウェアの操作感を変えずに済むのは素晴らしいです。ただ、カード自体の発熱がかなりあるため、組み込むPCケースのエアフロー設計には十分気を配る必要があります。

ポストプロダクション技術者 (50代 男性) 圧倒的な低遅延処理 : 評価 ★★★★☆ 4.0

海外フォーラムのユーザーレビューより。ハードウェアベースでのパケット処理のおかげで、CPUへの負荷がほとんどなく、DaVinci Resolveでの4Kグレーディング時も非常に安定して出力されます。欠点としては、100G対応のQSFP28モジュールやMPOケーブル、専用のエンタープライズ向けスイッチなど、周辺機材のコストが非常に高額になる点です。

必須アクセサリ

• MPO光ファイバーケーブル 10m...
  100Gモジュールとネットワークスイッチを接続するために必須となるマルチモード光ケーブル
• 100G対応 マネージドスイッチ...
  ST 2110規格のルーティングとPTP同期を処理するために不可欠なコアルーター

用途別のおすすめ

• Sonnet Echo Express SE IIIe...
  Thunderbolt 3経由で本製品をノートPCやMac Studioに接続して運用したい場合に追加
• Blackmagic 2110 IP Converter 3x3G
  既存のSDIカメラやモニターをST 2110のIPネットワーク環境に統合するための変換器

代替・類似製品

• Blackmagic DeckLink IP HD
  4K解像度や100Gの帯域が不要で、10GネットワークでHD映像を扱いたい場合の廉価な代替機

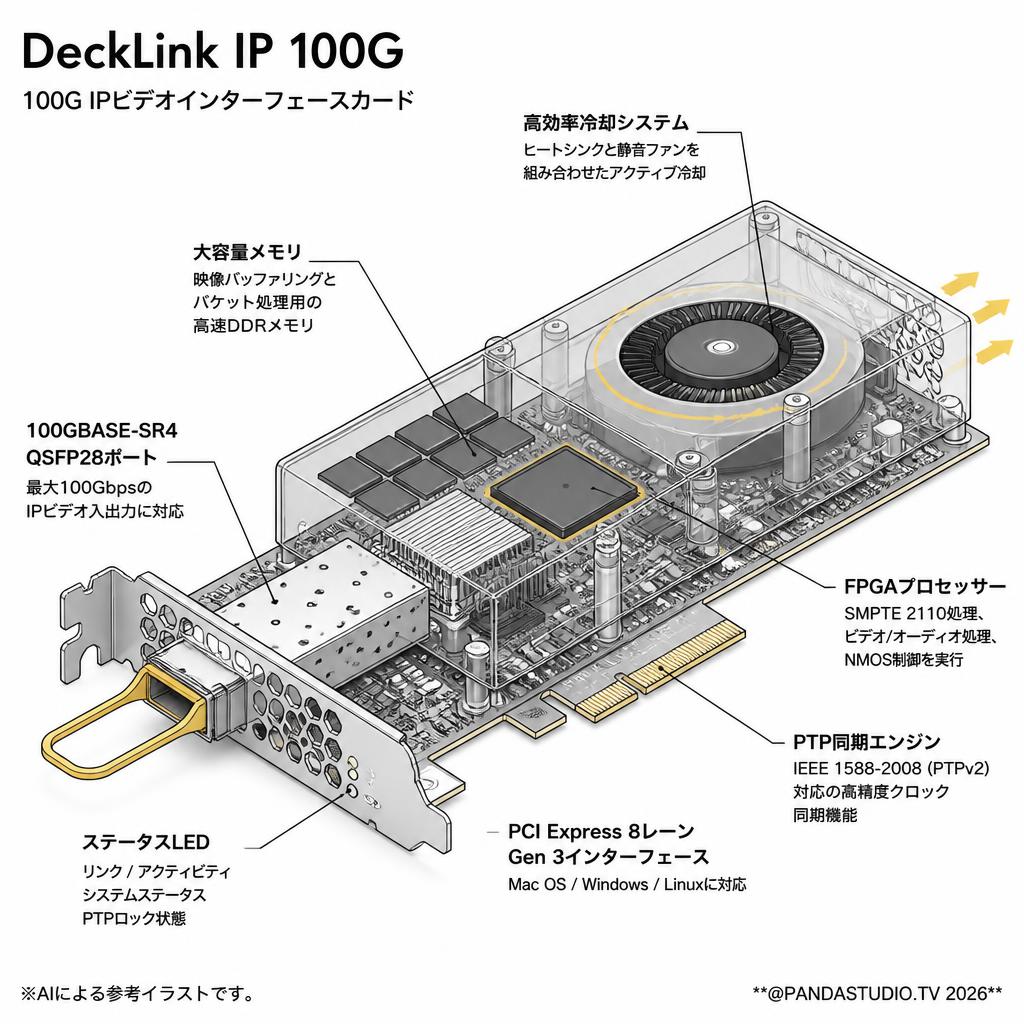

ビデオインターフェース: 100GBASE-SR4 QSFP28 ネットワークインターフェース ×1
対応ビデオフォーマット（SD）: 525i59.94 NTSC、625i50 PAL
対応ビデオフォーマット（HD）: 720p50/59.94/60、1080i50/59.94/60、1080p23.98〜60
対応ビデオフォーマット（Ultra HD）: 2160p23.98〜60
対応ビデオフォーマット（4K DCI）: 4Kp23.98 DCI〜60 DCI
オーディオサンプリング: テレビ標準サンプルレート（48kHz/24-bit）
カラー精度: 8/10/12-bit RGB 4:4:4、8/10-bit YUV 4:2:2
対応IPビデオ規格: SMPTE 2110-20（非圧縮ビデオ）、SMPTE 2110-21（トラフィックシェーピング）、SMPTE 2110-30（オーディオ）、SMPTE 2110-40（アンシラリー）
PTP同期: IEEE 1588-2008 (PTPv2) 対応
NMOS対応: IS-04（ディスカバリー＆レジストレーション）、IS-05（接続マネージメント）
ホストインターフェース: PCI Express 8レーンジェネレーション3（Mac OS、Windows、Linux対応）
消費電力: 要確認
作動温度: 5°〜40°C
保管温度: -20°〜45°C
