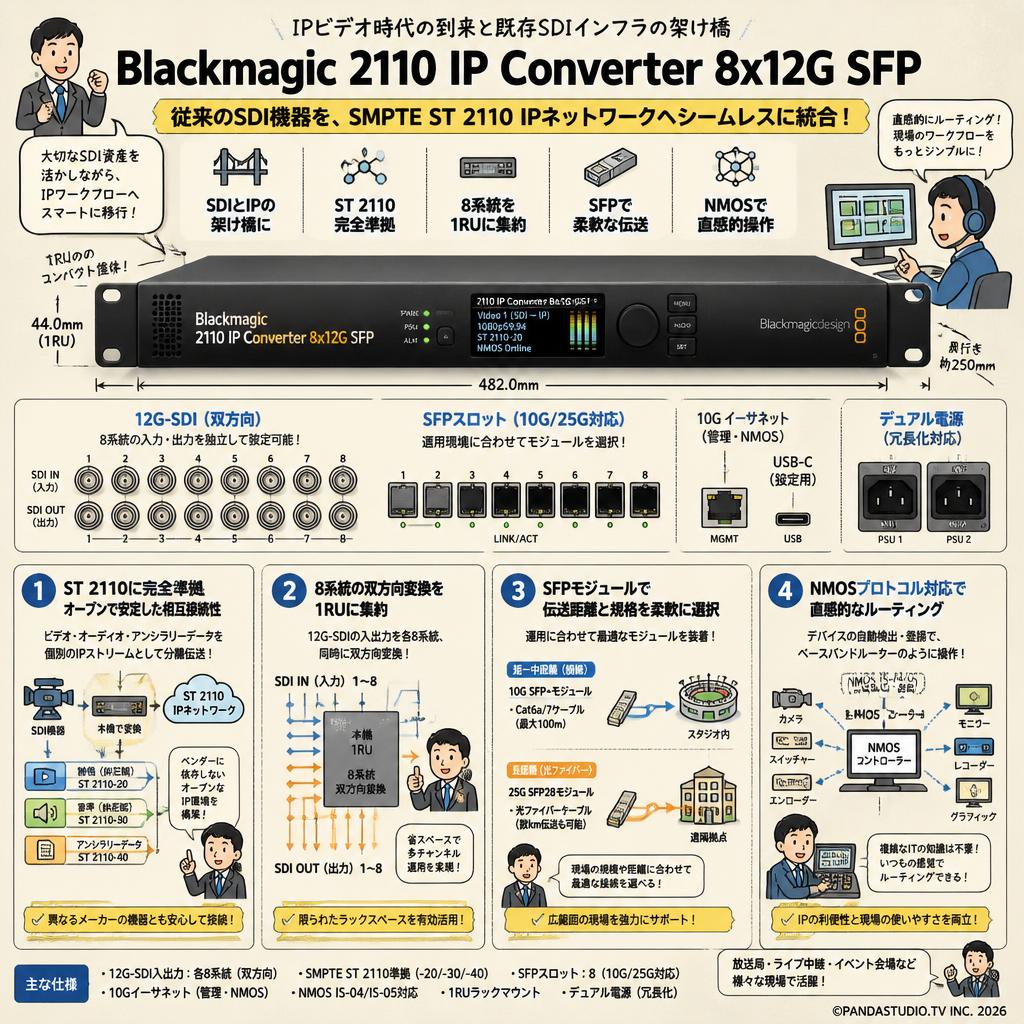

IPビデオ時代の到来と既存SDIインフラの架け橋

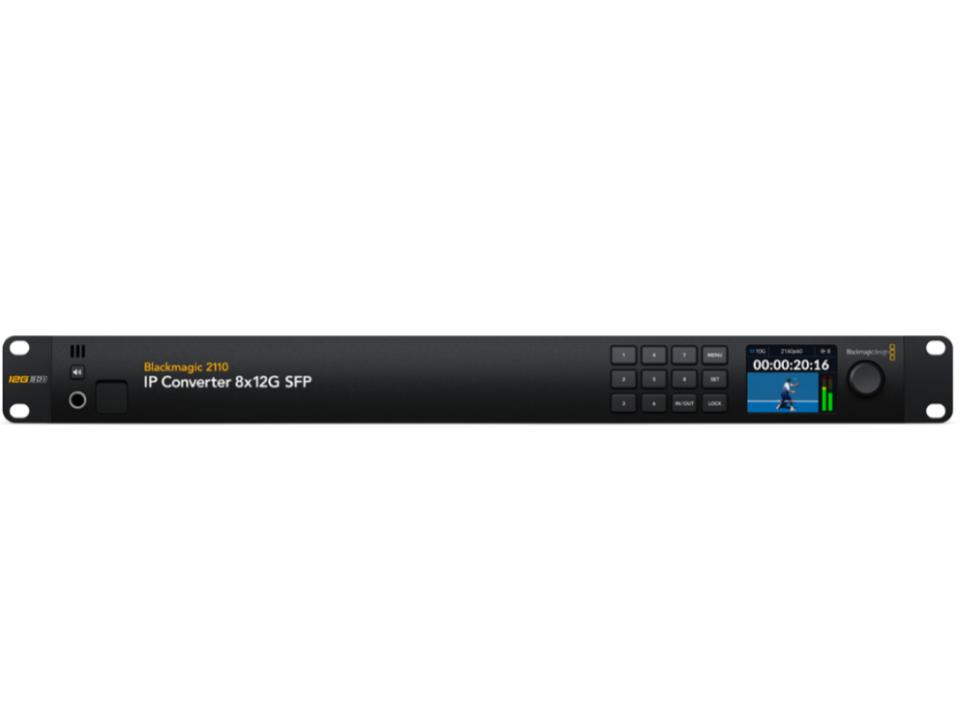

「Blackmagic 2110 IP Converter 8x12G SFP」は、従来のSDIベースの映像制作環境を最新のSMPTE ST 2110 IPビデオネットワークに統合するための高密度コンバーターです。映像制作の現場がベースバンドからIPへと急速に移行する中、既存のSDIカメラ、スイッチャー、ルーターなどの高価な資産を無駄にすることなく、シームレスに次世代のIPインフラへ接続するという極めて重要な役割を担います。単なる信号変換器にとどまらず、放送局や大規模プロダクションにおけるマイグレーションの架け橋として設計されています。

放送規格ST 2110への完全準拠がもたらす相互接続性

本製品のコアとなるのは、非圧縮ビデオ、オーディオ、アンシラリーデータをそれぞれ個別のIPストリームとして分離して伝送するSMPTE ST 2110規格への完全準拠です。独自のプロトコルに縛られることなく、特定のメーカーに依存しないオープンなネットワーク構築が可能となります。これにより、放送局や大規模なライブ配信環境において、異なるベンダーの機器が複雑に混在するシステムであっても、安定した確実な映像伝送とシステム間の相互運用性を担保します。

独立した8系統の双方向変換を1RUに収めた高密度設計

IPビデオ変換における最大の課題の一つが機材の設置スペースです。従来のコンバーターは1〜2チャンネルの変換にとどまるものが多かったのに対し、本機は1RUという非常にコンパクトなラックマウント筐体で、最大8系統の12G-SDI入力および出力を同時に処理する能力を持っています。この設計アーキテクチャにより、ラックスペースが極めて限られた中継車内や、スペースコストの高い都心の機材室においても、空間効率を飛躍的に高めながら多チャンネルのルーティングシステムを構築することが可能になります。

SFPモジュール採用による伝送距離と規格の柔軟な選択

ネットワークインターフェースに固定のRJ45ポートではなく、SFPソケットを採用している点も、本製品の設計思想を象徴する大きな特徴です。ユーザーの実際の運用環境に合わせて、短距離用の10Gモジュールや広帯域な25Gの光ファイバーSFPモジュールを柔軟に装着・交換することができます。これにより、銅線ケーブルでは物理的に不可能な数キロメートル単位での長距離伝送が実現し、広大なスタジアムやゴルフ場、複数棟にまたがる大規模イベント会場など、広範囲をカバーする現場での信頼性を強力にサポートします。

NMOSプロトコルによる直感的なネットワークルーティング

IPビデオシステム導入の障壁となりがちなルーティングの複雑さを解消するため、本機はAMWA NMOSプロトコルをネイティブにサポートしています。これにより、IPネットワーク上に接続されたデバイスが自動的に検出・登録され、オペレーターは従来のSDIベースバンドルーターを操作するのと全く同じ直感的な感覚でビデオストリームのパッチングを行えます。高度なITインフラの利便性と、プロフェッショナルな映像機器としての扱いやすさを高い次元で融合させた、現場目線の使い勝手が提供されています。

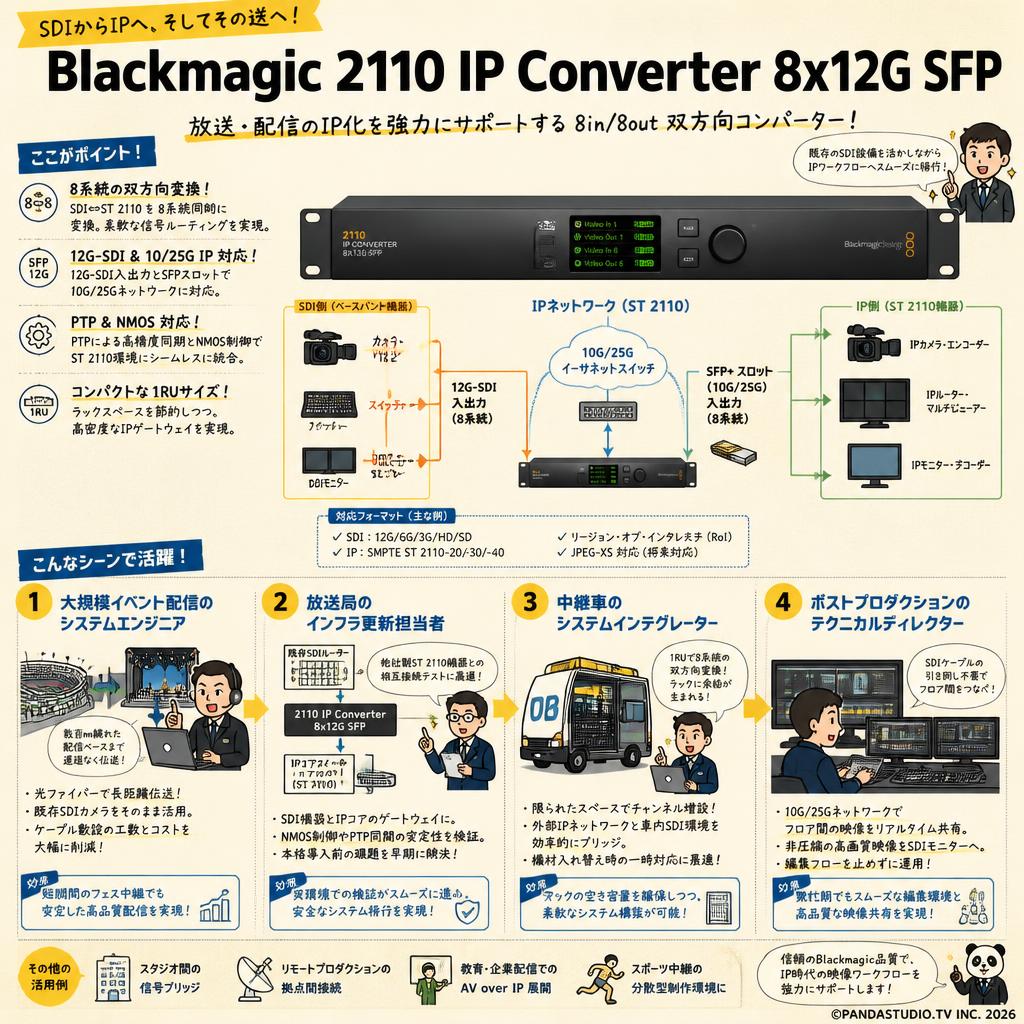

• 大規模イベント配信のシステムエンジニア

  スタジアムクラスのライブ配信を担当する技術者。光ファイバーを用いた長距離の回線構築が必要な「数日間のフェス中継」でのレンタルに最適。既存のSDIカメラ群をステージから数百メートル離れた配信ベースへIP経由で遅延なく伝送できるため、ケーブル敷設の工数とコストを大幅に削減します。

• 放送局のインフラ更新担当者

  局内システムのIP化を推進している設備担当者。本格導入前の「他社製ST 2110機器との相互接続テスト」としてのレンタルに適合します。既存のSDIルーターと新しいIPコアスイッチ間のゲートウェイとして機能させ、NMOSによる制御やPTP同期の安定性を実環境で検証する課題を解決します。

• 中継車のシステムインテグレーター

  限られたスペースに機材を組み込む設計者。機材入れ替え時期の「一時的なチャンネル増設対応」でのレンタルにマッチします。1RUで8系統の双方向変換が可能なため、ラックの空き容量を圧迫することなく、外部のIPネットワークと車内のSDIベースバンド環境を効率的にブリッジする悩みを解消します。

• ポストプロダクションのテクニカルディレクター

  複数スタジオの映像リソースを管理するディレクター。繁忙期の「フロア間での編集映像のリアルタイム共有」でのレンタルに最適です。建物内の10G/25Gネットワーク網を活用し、SDIケーブルを新たに引き回すことなく、編集室のSDIモニターへ非圧縮の高画質映像をルーティングする課題を解決します。

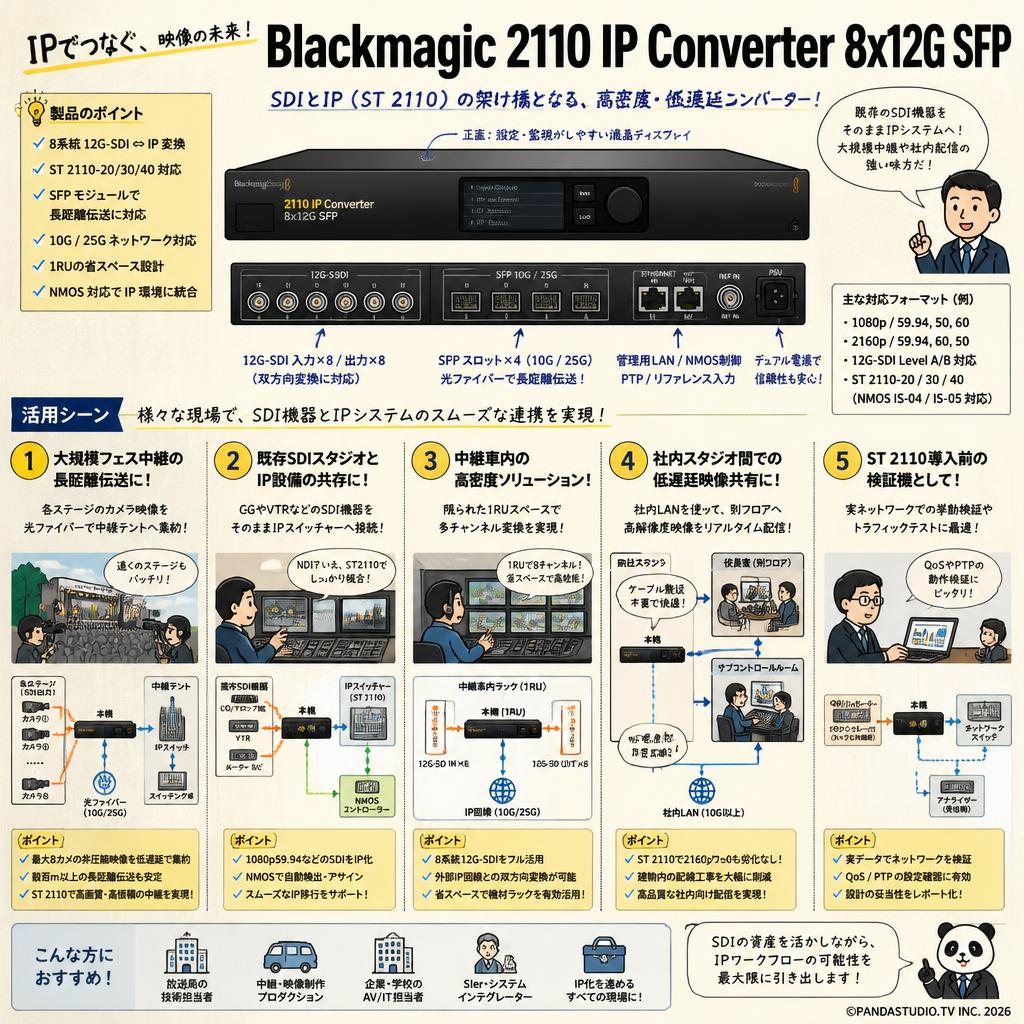

• 大規模な音楽フェス中継で複数のカメラ映像を長距離伝送するのに最適な機材

  広大な野外フェスの会場において、各ステージに配置されたSDI出力のカメラ映像を、光ファイバーSFPモジュールを用いて数百メートル離れた中継テントへ伝送するシーン。10G/25Gネットワークを経由することで、最大8カメの非圧縮映像を低遅延で集約し、スイッチング用の安定したソースとして提供します。

• 既存のSDIスタジオと新しいIP放送設備を混在させて運用する際におすすめの一台

  局内のサブ（副調整室）をST 2110対応のIPシステムへ更新した直後に、従来からあるSDI出力のCGテロップ機やVTRを接続するシーン。1080p59.94のSDI信号をIPマルチキャストストリームへ変換し、NMOSコントローラーからIPスイッチャーの入力としてアサインすることで、スムーズな移行を実現します。

• スポーツ中継車内で限られたラックスペースに多チャンネル回線を構築するためのソリューション

  ゴルフやマラソンなど、多数のカメラソースを扱うスポーツ中継において、中継車内の1RUスペースに本機をマウントするシーン。8系統の12G-SDI入出力をフル活用し、外部のIP回線から受信した映像を車内のSDIルーターへ展開、またはその逆を行うことで、高密度な信号変換と省スペース化を両立させます。

• 複数フロアにまたがる社内スタジオ間で低遅延の映像共有を行うためのシステム

  企業内の自社スタジオにおいて、別フロアにある役員室やサブコントロールルームへ、社内LAN（10G以上の光回線）を利用して映像を送るシーン。SDIケーブルの新規敷設が困難な建物でも、ST 2110の規格を利用して2160p60の高解像度映像を劣化なく伝送し、高品質な社内向けプレゼン配信を可能にします。

• ST 2110機材の導入前に実ネットワーク環境での挙動を検証するための機材

  IPビデオシステムの本格構築を控えたSIerが、ネットワークスイッチの設定（QoSやPTPグランドマスターの挙動）をテストするシーン。本機をSDI信号のジェネレーターおよびアナライザーの終端として使用し、実データのトラフィックを流すことで、ネットワーク設計の妥当性をレポートとしてまとめることができます。

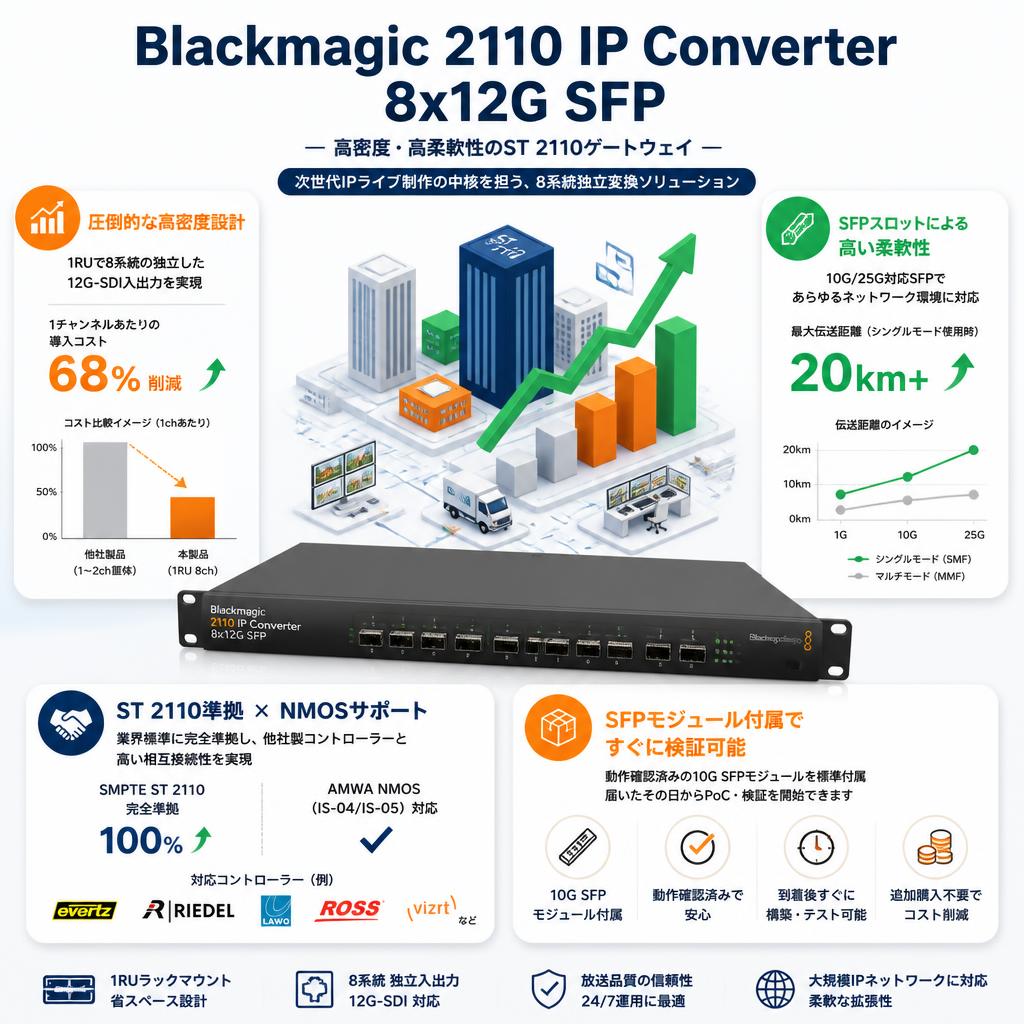

• 1RUサイズで8系統の独立した12G-SDI入出力を実現する圧倒的な高密度設計

  AJA IPR-10G2-SDIなどの競合機が小型ボックス筐体で1〜2系統の変換に留まる中、本機は1RUのラックマウントサイズで最大8系統の独立した12G-SDI入出力を処理可能です。1チャンネルあたりの導入コストとラックスペースを劇的に削減でき、多チャンネルを扱う中継車やスタジオのハブとして圧倒的な優位性を持ちます。

• 汎用性の高いSFPスロット採用によるネットワーク構築の柔軟性

  固定のRJ45ポートではなく、10G/25G対応のSFPソケットを搭載している点が強みです。現場のインフラ環境に合わせて、短距離用の光トランシーバーや長距離用のシングルモード光ファイバーモジュールを自由に選択可能。伝送距離の制限を受けず、数キロ単位の大規模なIPビデオネットワークにも容易に組み込めます。

• SMPTE ST 2110規格の完全準拠とNMOSプロトコルによる高い相互接続性

  独自のIP伝送方式ではなく、放送業界の標準規格であるSMPTE ST 2110に完全準拠しています。さらにAMWA NMOS（IS-04/IS-05）をサポートしているため、EvertzやRiedelなど他社製のIPルーティングコントローラーからも標準的なデバイスとして認識・制御が可能であり、既存システムへの親和性が非常に高いです。

• 10G SFPモジュールが標準付属し、到着後すぐに検証を始められるレンタルパッケージ

  通常、SFPモジュールは別売りで高価であり、規格の相性問題も発生しやすいですが、当レンタル品は動作確認済みの10G SFPモジュールがセットに含まれています。短期間のPoC（概念実証）やイベント利用において、追加のアクセサリを購入することなく、届いたその日からすぐにST 2110環境の構築やテストが可能です。

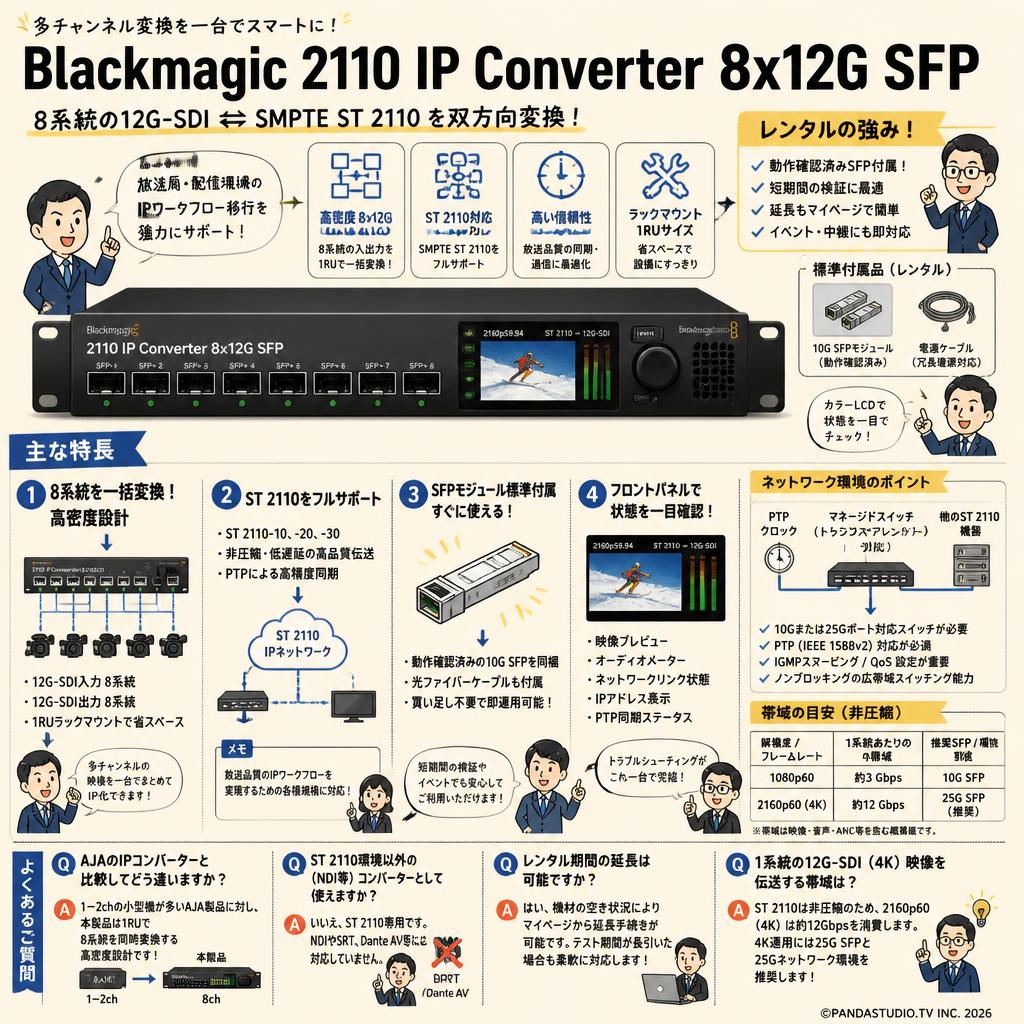

Q: SMPTE ST 2110規格のIPネットワーク構築には専門知識が必要ですか？
A: はい、SDIのプラグアンドプレイとは異なり、PTP（Precision Time Protocol）による高精度な時刻同期設定や、IGMPスヌーピング、QoSなど、ITネットワークおよびマルチキャストルーティングに関する専門的な設計と知識が必須となります。

Q: レンタルセットにはSFPモジュールが含まれますか？
A: 当社のレンタルパッケージには、動作確認済みの10G SFPモジュールが標準で付属しています。別途お客様で対応するモジュールや光ファイバーケーブルを買い足すことなく、短期間の検証やイベントで即座にご利用いただけます。

Q: AJAのIPコンバーターと比較してどう違いますか？
A: AJA製品は1〜2チャンネルの変換に特化した小型のポータブル筐体が多いのに対し、本製品は1RUラックマウントサイズで8系統の入出力を同時に処理できる高密度設計が特徴です。多チャンネルを一括で変換する用途に適しています。

Q: 別途用意すべきネットワークスイッチの要件はありますか？
A: 10Gまたは25Gのポートを備え、PTP（IEEE 1588v2）のトランスペアレントクロックまたはバウンダリークロックに対応したマネージドスイッチが必要です。また、ノンブロッキングの広帯域スイッチング能力が求められます。

Q: 1系統の12G-SDI（4K）映像を伝送する場合のネットワーク帯域はどのくらいですか？
A: ST 2110は非圧縮伝送を行うため、2160p60（4K）の映像を1系統伝送する場合、約12Gbpsの帯域を消費します。そのため、4K映像を扱う場合は25G SFPモジュールと対応する25Gネットワーク環境の使用を推奨します。

Q: ST 2110環境ではなく、通常のLAN（NDI等）のコンバーターとして使えますか？
A: いいえ、本製品はSMPTE ST 2110規格専用のハードウェアコンバーターであり、NDIやSRT、 Dante AVといった他のIPビデオプロトコルには対応していません。ST 2110対応のインフラ環境でご使用ください。

Q: 利用途中でプロジェクトが延長した場合、レンタル期間を延長できますか？
A: はい、機材の空き状況によりますが、マイページからレンタル期間の延長手続きが可能です。大規模なインフラ検証において、予定よりテスト期間が長引いた場合でも柔軟に対応いたしますのでご相談ください。

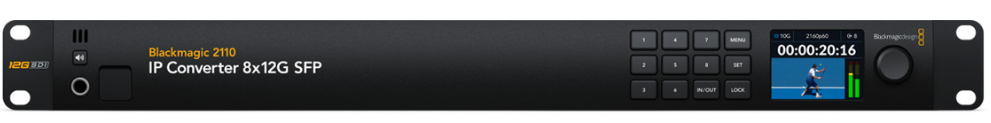

Q: フロントパネルのディスプレイでは何を確認できますか？
A: フロントパネルのカラーLCDディスプレイでは、変換中の映像のプレビュー、オーディオメーター、ネットワークのリンク状態、IPアドレス、PTP同期のステータスなど、トラブルシューティングに不可欠な情報を一目で確認できます。

• AJA IPT-10G2-SDI
  SDIからST 2110への送信に特化した小型モデルで、カメラ付近に単体で設置したいユーザー向け
• AJA IPR-10G2-SDI
  ST 2110からSDIへの受信に特化した小型モデルで、モニター裏に設置して映像確認したい用途向け
• Matrox ConvertIP DSS...
  ST 2110とIPMXの両規格に対応し、放送とプロAV市場の境界で柔軟な運用を求めるユーザー向け
• Evertz 570IPG-X19-10G...
  放送局の基幹システムで広く採用される高密度モジュールで、既存のEvertz環境を拡張したい局向け
• Riedel MediorNet FusioN 6B...
  信号変換だけでなくマルチビューワー機能なども内包し、エッジでの映像処理も行いたいユーザー向け

放送局インフラエンジニア (40代 男性) 1RUでの多チャンネル対応が優秀。ただしネットワーク設定には知識が必要 : 評価 ★★★★☆ 4.0

専門誌のレビューより。SDIからIPへのマイグレーションにおいて、1RUのスペースで8系統もの12G-SDIを双方向変換できる密度は圧倒的で、ラックスペースの節約に大きく貢献すると評価されています。一方で、PTP同期やマルチキャストルーティングなど、本格的なITネットワークの知識がないと構築が難しく、導入のハードルはやや高いと指摘されています。

ライブ配信テクニカルディレクター (30代 男性) 既存SDI資産を活かせる救世主。SFPモジュールの相性には注意 : 評価 ★★★★☆ 4.5

YouTubeの検証動画より。大規模イベントで、手持ちのSDIスイッチャーやカメラをそのまま最新のIPワークフローに組み込める点が絶賛されています。フロントパネルの液晶で映像やIPステータスを即座に確認できるのも現場で便利とのこと。ただ、市販のSFPモジュールの一部でリンクアップしない相性問題があったため、純正または検証済みのモジュール使用が推奨されています。

システムインテグレーター (50代 男性) NMOS対応でルーティングが容易。発熱対策は必須 : 評価 ★★★★☆ 4.0

海外の放送機器フォーラムより。AMWA NMOSプロトコルに完全対応しており、他社製のIPブロードキャストコントローラーから自動認識され、パッチングが非常にスムーズに行えたという報告があります。注意点として、10G/25Gのデータ処理をフル稼働させると筐体がかなりの熱を持つため、ラックマウント時の前後クリアランスと空調管理は厳密に行う必要があるとのことです。

必須アクセサリ

• 10G SFP+ モジュール...
  光ファイバー経由でIPネットワークに接続するために必須のトランシーバー
• LC-LC シングルモード光ファイバーケーブル 50m...
  長距離伝送を行うためのケーブル。SFPモジュールとセットで使用

用途別のおすすめ

• Blackmagic Teranex Mini Smart Panel...
  フロントパネルでの映像確認や直感的な設定操作を行いたい場合に追加
• 10G対応 マネージドネットワークスイッチ...
  ST 2110環境のコアとなるPTP対応の広帯域スイッチングハブとして

代替・類似製品

• Blackmagic 2110 IP Mini IP to HDMI...
  ST 2110のIPストリームをHDMIモニターで直接確認したい場合の手軽な受信機

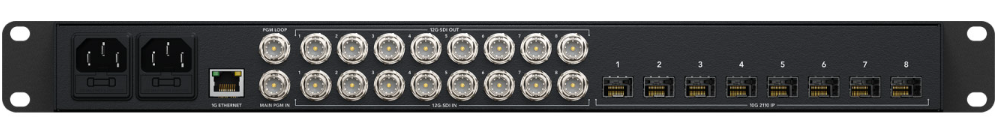

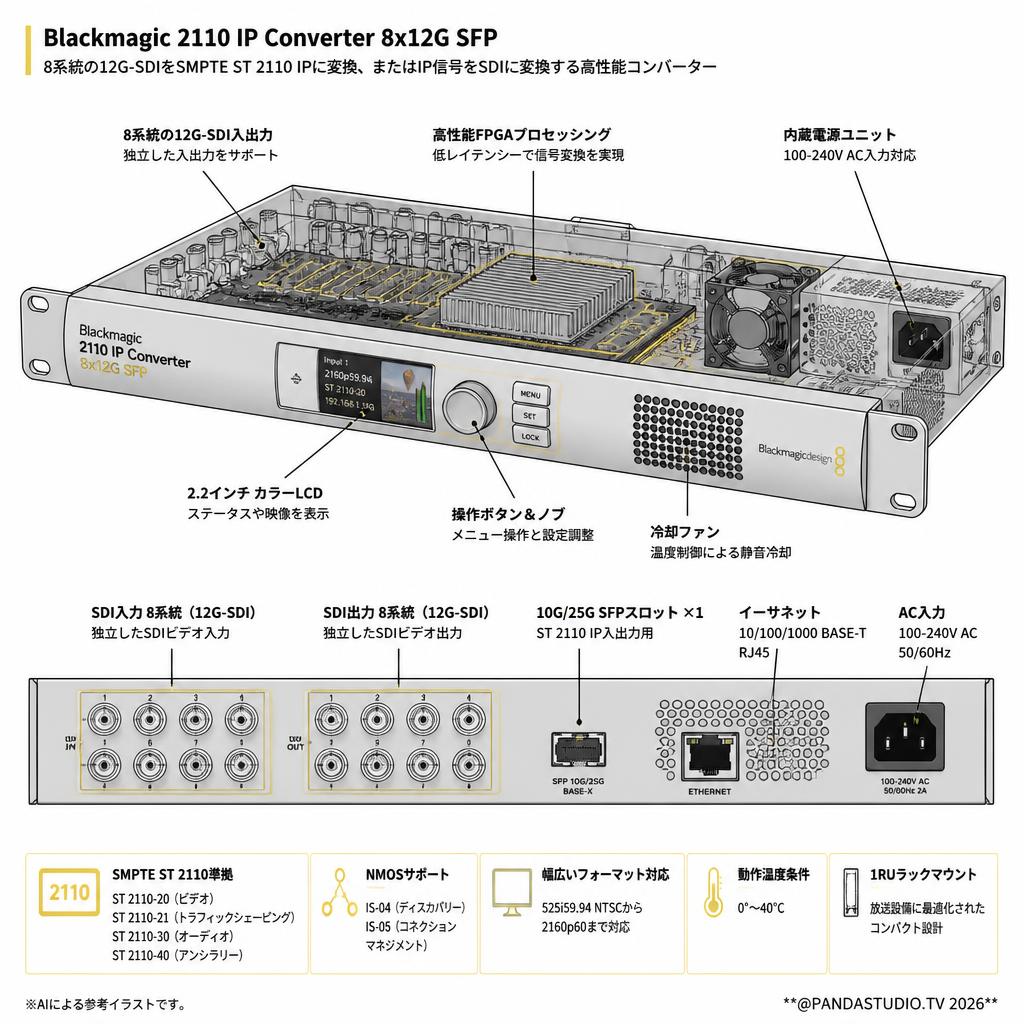

SDIビデオ入力: 8系統（12G-SDI、独立）

SDIビデオ出力: 8系統（12G-SDI、独立）

対応SDIフォーマット: 525i59.94 NTSCから2160p60まで対応

SMPTE ST 2110準拠: ST 2110-20 (ビデオ)、ST 2110-21 (トラフィックシェーピング)、ST 2110-30 (オーディオ)、ST 2110-40 (アンシラリー)

NMOSサポート: IS-04 (ディスカバリー)、IS-05 (コネクションマネジメント)

光ファイバーインターフェース: 10G/25G BASE-X SFPソケット ×1（モジュール要確認）

イーサネット: 10/100/1000 BASE-T RJ45 ×1

ディスプレイ: 2.2インチ カラーLCD内蔵

電源: 内蔵100-240V AC ×1

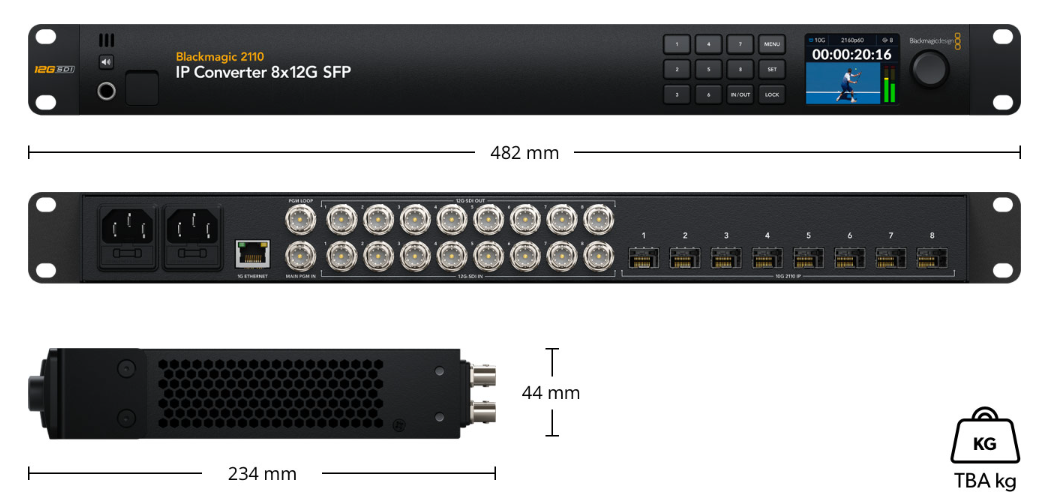

寸法・重量: 1RUラックマウントサイズ（詳細は要確認）

動作温度条件: 0°〜40°C
