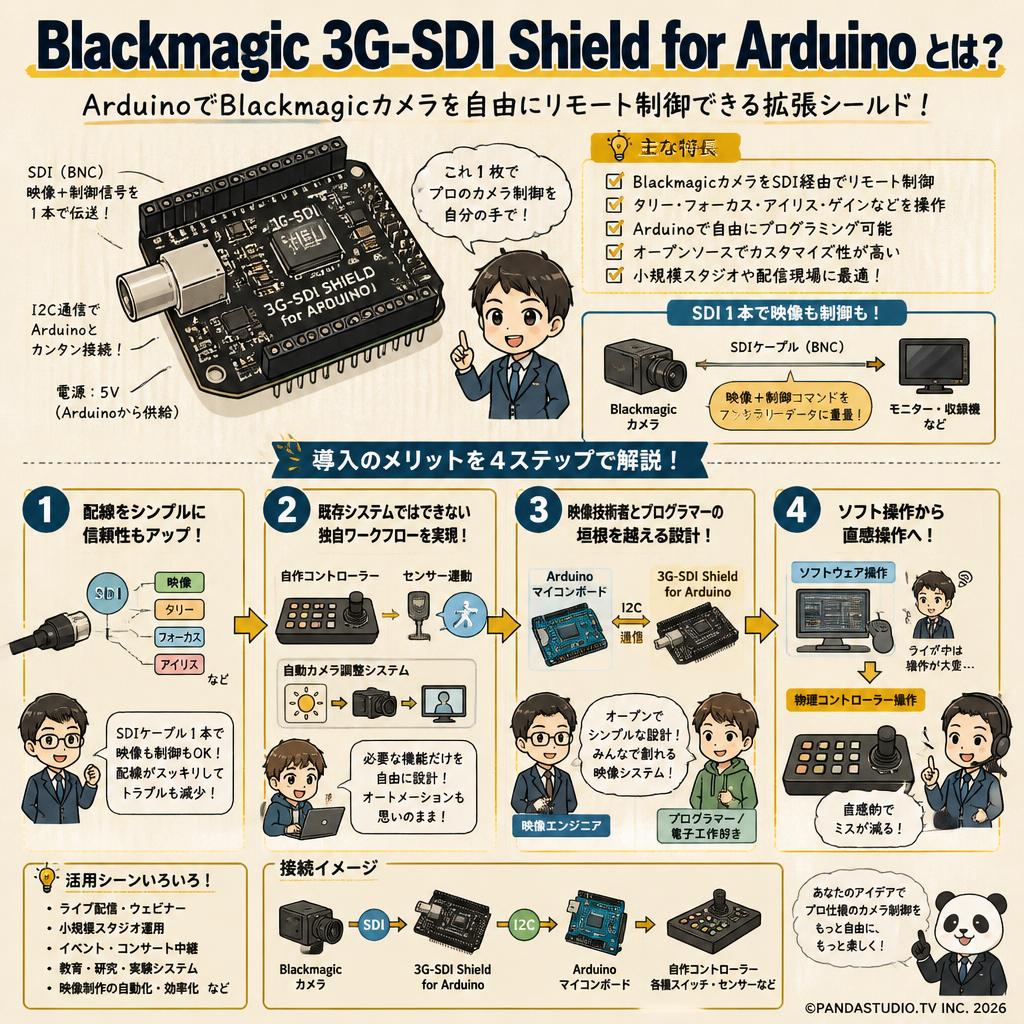

プロユースのカメラ制御を拡張する「Blackmagic 3G-SDI Shield for Arduino」とは？

Blackmagic 3G-SDI Shield for Arduinoは、オープンソースのマイコンボードであるArduinoを活用して、Blackmagic Design製カメラの各種機能をSDI経由でリモート制御するための拡張ボード（シールド）です。これまで専用のハードウェアスイッチャーや高価なコントロールパネルに依存していたカメラコントロールを、ユーザー自身が自由にプログラミングし、カスタムコントローラーとして構築できる環境を提供します。これにより、限られた予算や特殊な現場要件に合わせた柔軟な運用が可能となり、放送局だけでなく小規模スタジオや個人の配信現場にもプロフェッショナルな制御システムをもたらします。

なぜSDI経由でのコントロールが重要なのか？

放送やライブ配信の現場において、映像信号の伝送にはロック機構があり抜けにくく信頼性の高いBNCコネクタを採用したSDIケーブルが標準的に用いられます。本製品は、このSDI信号のアンシラリー（補助）データ領域にカメラ制御コマンドを重畳するBlackmagic Design独自のプロトコルを利用しています。これにより、映像伝送用のケーブル1本でタリーランプの点灯、フォーカス、アイリス、ゲインなどの制御信号を同時に送ることができ、配線の複雑化を防ぎつつ、確実なリモート操作を実現するという現場の課題を解決します。

既存のシステムではカバーできない独自のワークフローを構築

多くのスタジオではATEMスイッチャーを用いた一括制御が主流ですが、特殊な自動化が求められる環境やワンオペレーションの現場では、既存のシステムが要件に合致しない場合があります。本製品を導入することで、ユーザーは必要なボタンやフェーダーだけを備えた専用の物理コントローラーを自作したり、外部センサーと連動した自動カメラ調整システムを構築したりすることが可能です。オープンソースハードウェアとの融合により、プログラミングの知識さえあれば、既製品のハードウェアの制約を超越した自由な設計が実現します。

映像技術者とプログラマーの垣根を越える設計思想

放送機材は従来、クローズドな独自規格で構成されることが多く、外部からのカスタマイズは困難でした。しかし、本製品は汎用性の高いI2Cバスを通じてArduinoと通信するシンプルなアーキテクチャを採用しています。これにより、映像エンジニアだけでなく、ITエンジニアや電子工作の愛好家であっても、容易にプロフェッショナルな映像システムの開発に参画できるようになりました。このオープンなアプローチは、映像業界における技術革新のハードルを大きく下げる役割を果たしています。

ソフトウェア制御から物理的な直感操作への回帰

PC上のソフトウェアコントロールパネルによるマウス操作は多機能である反面、ライブ配信中の咄嗟の操作には不向きな場面があります。本製品を活用して物理的なジョイスティックやロータリーエンコーダーを備えたコントローラーを作成すれば、オペレーターは画面から目を離さずに直感的なカメラ調整が可能になります。この「触覚に頼る操作性」の確保は、ミスが許されない生放送の現場において、オペレーターの心理的負担を軽減し、より質の高いコンテンツ制作に集中するための重要な要素となります。

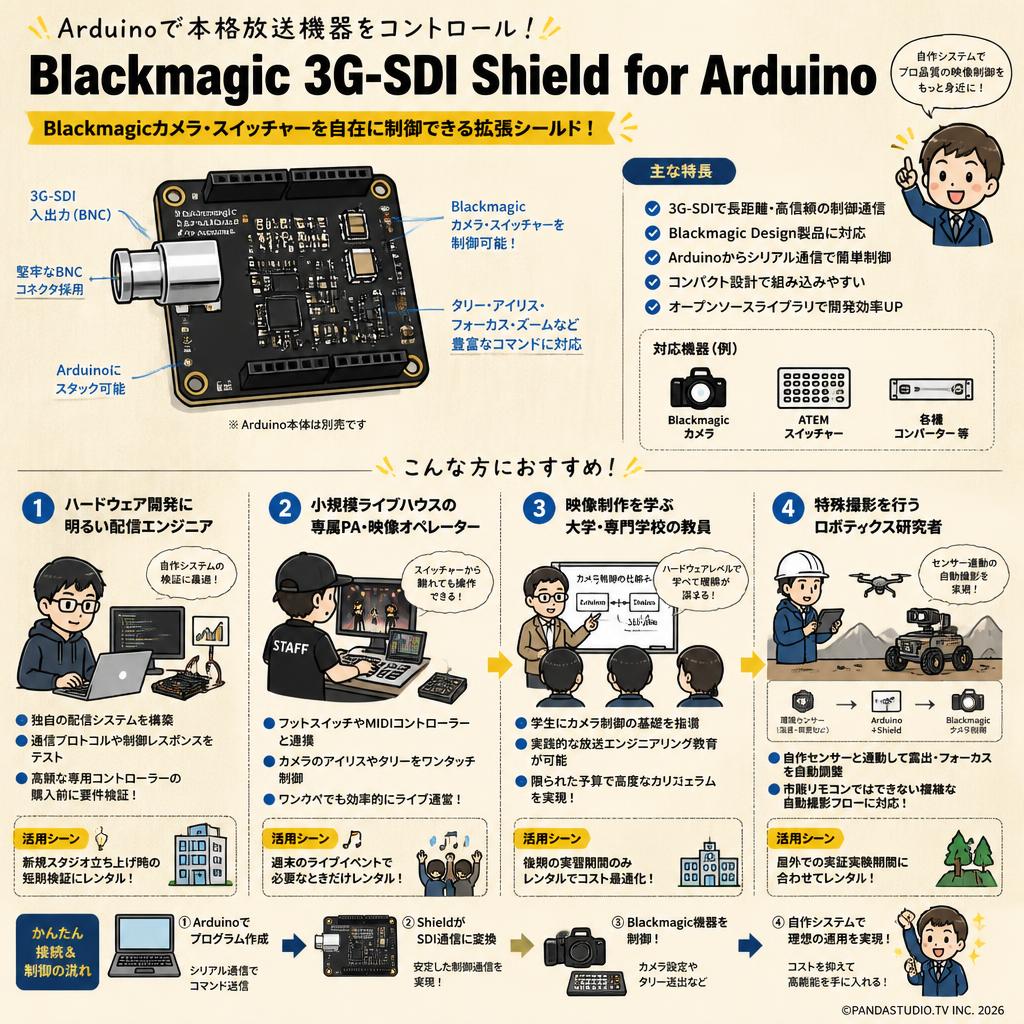

• ハードウェア開発に明るい配信エンジニア

  電子工作やプログラミングのスキルを持ち、独自の配信システムを構築する技術者です。自社スタジオの新規立ち上げ時の検証用として短期間レンタルし、Arduinoとの通信プロトコルや制御のレスポンスをテストすることで、高額な専用コントローラーを購入せずに自作システムで要件を満たせるかを確認できます。

• 小規模ライブハウスの専属PA・映像オペレーター

  少人数で音響と映像の両方をワンオペレーションで管理するスタッフです。週末の複数アーティストが出演する音楽ライブの際にレンタルし、手元のフットスイッチや小型MIDIコントローラーと連携させてカメラのアイリスやタリーを制御することで、スイッチャー卓から離れられないという物理的な制約を解消します。

• 映像制作を学ぶ大学・専門学校の教員

  学生に対して放送技術やシステム構築の基礎を指導する教育者です。後期の映像技術実習の授業期間のみ機材をレンタルし、学生にカメラコントロールの仕組みをハードウェアレベルで学ばせることで、限られた学校予算の中で実践的かつ高度な放送エンジニアリングのカリキュラムを提供することが可能になります。

• 特殊撮影を行うロボティクス研究者

  センサー技術や自動制御を用いて、人間が立ち入れない環境での映像記録を行う研究者です。屋外での実証実験の期間に合わせてレンタルし、自作の環境センサーと連動してカメラの露出やフォーカスを自動調整するシステムに組み込むことで、市販のカメラリモコンでは対応できない複雑な自動撮影フローを実現します。

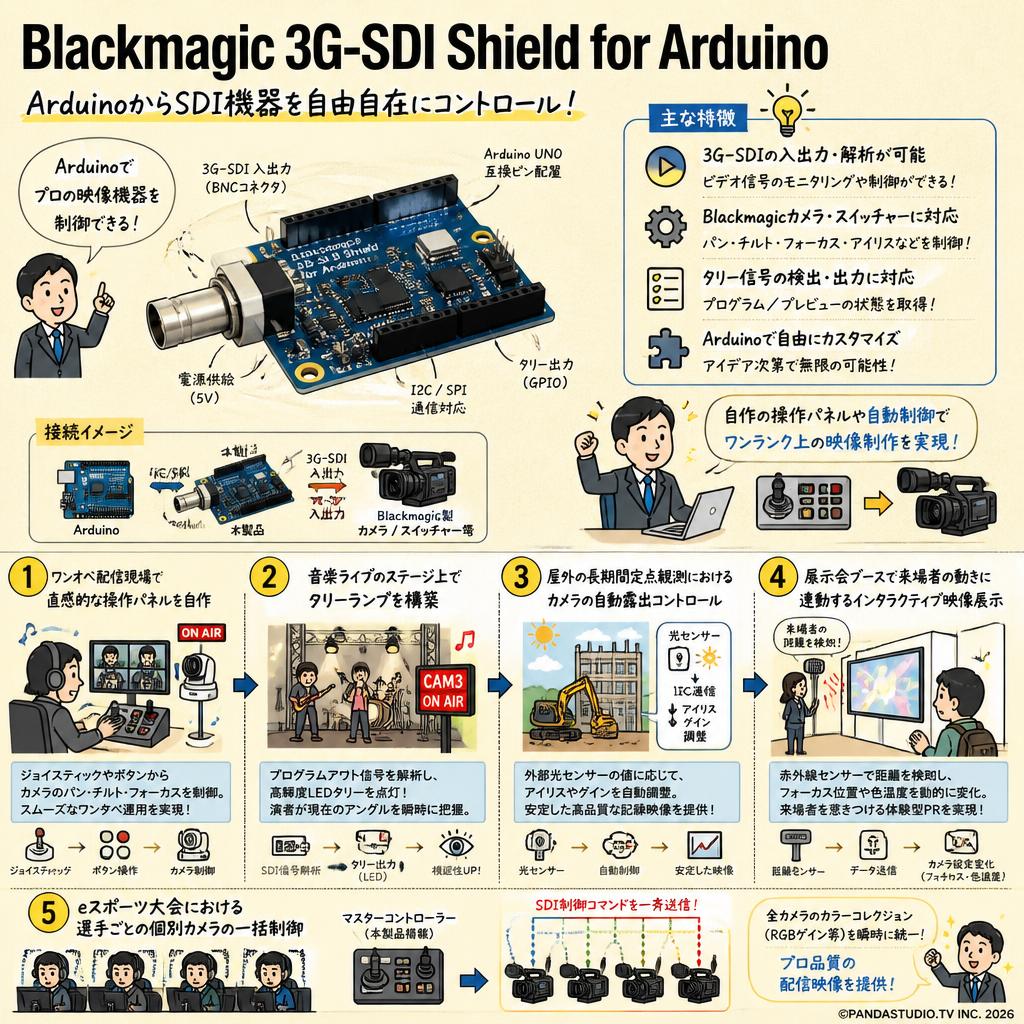

• ワンオペ配信現場で直感的な操作パネルを自作するための検証

  企業ウェビナーなど、一人でスイッチャーとカメラを操作する現場です。Arduinoにジョイスティックとボタンを接続し、SDI経由でStudio Cameraのパン・チルト（対応雲台）やフォーカスを制御するプロトタイプを構築。配信の質を落とさずスムーズなワンオペ運用を実現します。

• 音楽ライブのステージ上で独自のタリーランプシステムを構築

  複数カメラを配置したライブハウスでの音楽ライブ撮影です。本製品を利用してプログラムアウト信号を解析し、ステージ上の演者から見やすい位置に設置した大型の高輝度LEDをタリーとして点灯させます。演者が現在どのアングルで撮られているかを瞬時に把握したパフォーマンス映像を収録できます。

• 屋外の長期間定点観測におけるカメラの自動露出コントロール

  建設現場など、照度変化が激しい屋外での定点観測です。Arduinoに接続した外部光センサーの値を読み取り、I2C経由でカメラのアイリスやゲイン値をリアルタイムに自動調整するプログラムを実装します。白飛びや黒つぶれのない、安定した品質の記録映像をクライアントに納品できます。

• 展示会ブースで来場者の動きに連動するインタラクティブ映像展示

  企業の展示会ブースにおいて、来場者のアクションに合わせて映像が変化する体験型展示です。赤外線センサー等で来場者の距離を検知し、そのデータをもとにカメラのフォーカス位置や色温度を動的に変化させる設定を行います。来場者の目を引く、エンターテインメント性の高いPRコンテンツを生み出します。

• eスポーツ大会における選手ごとの個別カメラの一括制御

  多数のプレイヤーが並ぶeスポーツのオフライン大会配信です。各選手を狙う複数台の小型カメラに対して、本製品を組み込んだ自作のマスターコントローラーから一斉にカラーコレクション（RGBゲイン等）のコマンドを送信します。全カメラの色味を瞬時に統一し、プロフェッショナルな視聴体験を提供します。

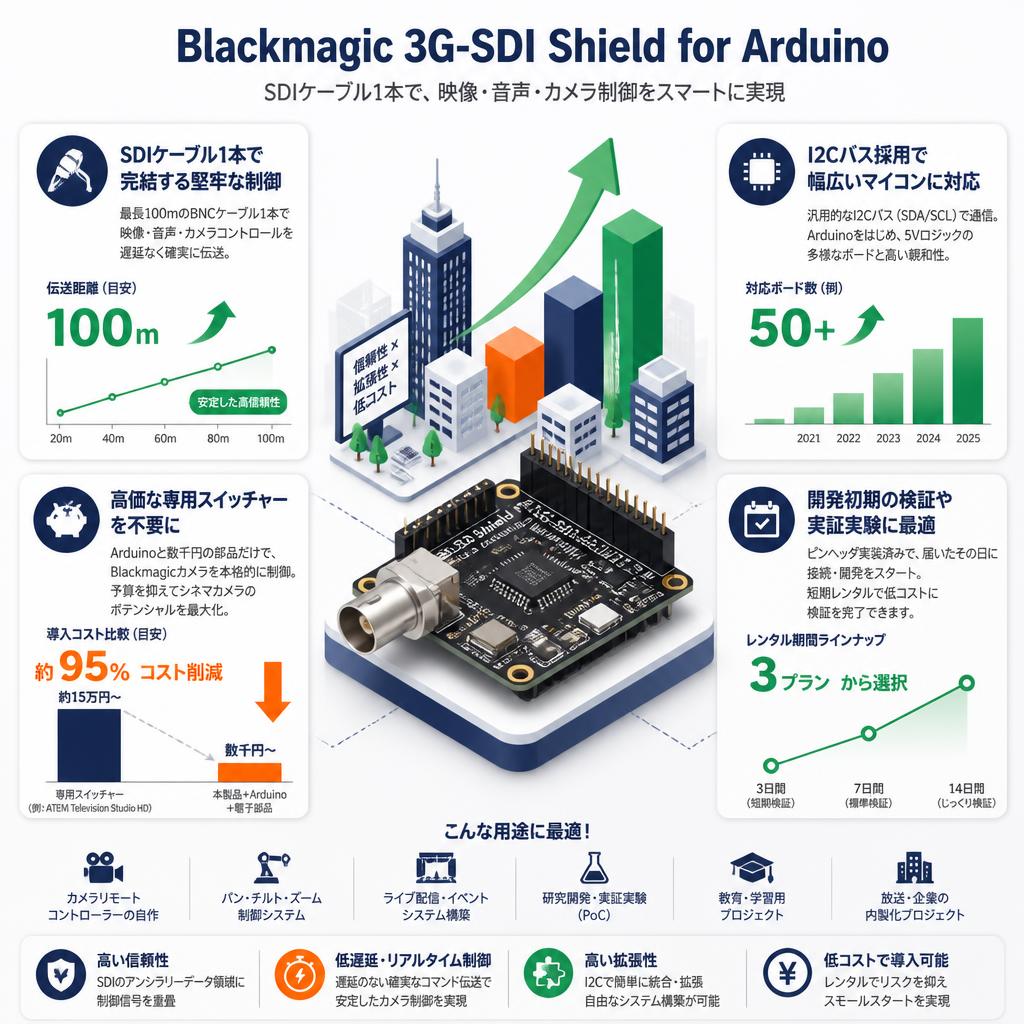

• SDIケーブル1本で完結する堅牢な制御プロトコル

  一般的なLANやWi-Fi経由のカメラ制御（例：Panasonic AW-UE100等のIP制御）はネットワークの遅延や切断のリスクが伴いますが、本製品は映像伝送用の3G-SDIケーブルのアンシラリーデータ領域に制御信号を重畳します。最長100m程度のBNCケーブル1本で映像、音声、カメラコントロールを遅延なく確実に伝送でき、ノイズの多いライブ現場でも極めて高い信頼性を発揮します。

• I2Cバス採用による多様なマイコンボードとの高い親和性

  複雑なシリアル通信プロトコルを要求する業務用のカメラリモコンとは異なり、本製品は汎用的なI2Cバス（SDA/SCL）を使用してマイコンと通信します。標準のArduino Uno R3ボードはもちろん、5Vロジックの幅広いオープンソースハードウェアと容易に統合可能であり、開発者は使い慣れた環境でC++を用いて迅速にコードを記述できます。

• 高価な専用スイッチャーを不要にするスタンドアロン制御

  通常、Blackmagic製カメラのCCU機能を利用するには、ATEM Television Studio HD（十数万円〜）などのスイッチャーが必須です。しかし、本製品を使用すれば、Arduinoと数千円の電子部品だけで同等の制御コマンドを生成・送信できます。予算が限られたプロジェクトでも、高価なインフラを導入することなくシネマカメラのポテンシャルを引き出せます。

• 開発初期の検証や実証実験に最適なレンタル運用

  自作コントローラーの開発において、「狙った通りの制御が可能か」「通信ラグは許容範囲か」といった実機検証は不可欠です。本製品はピンヘッダ実装済みの状態でレンタル提供されるため、届いたその日にブレッドボードへ接続して開発をスタートできます。ハンダ付けの手間なく、数日間の短期レンタルで互換性テストを低コストに完了できるのが強みです。

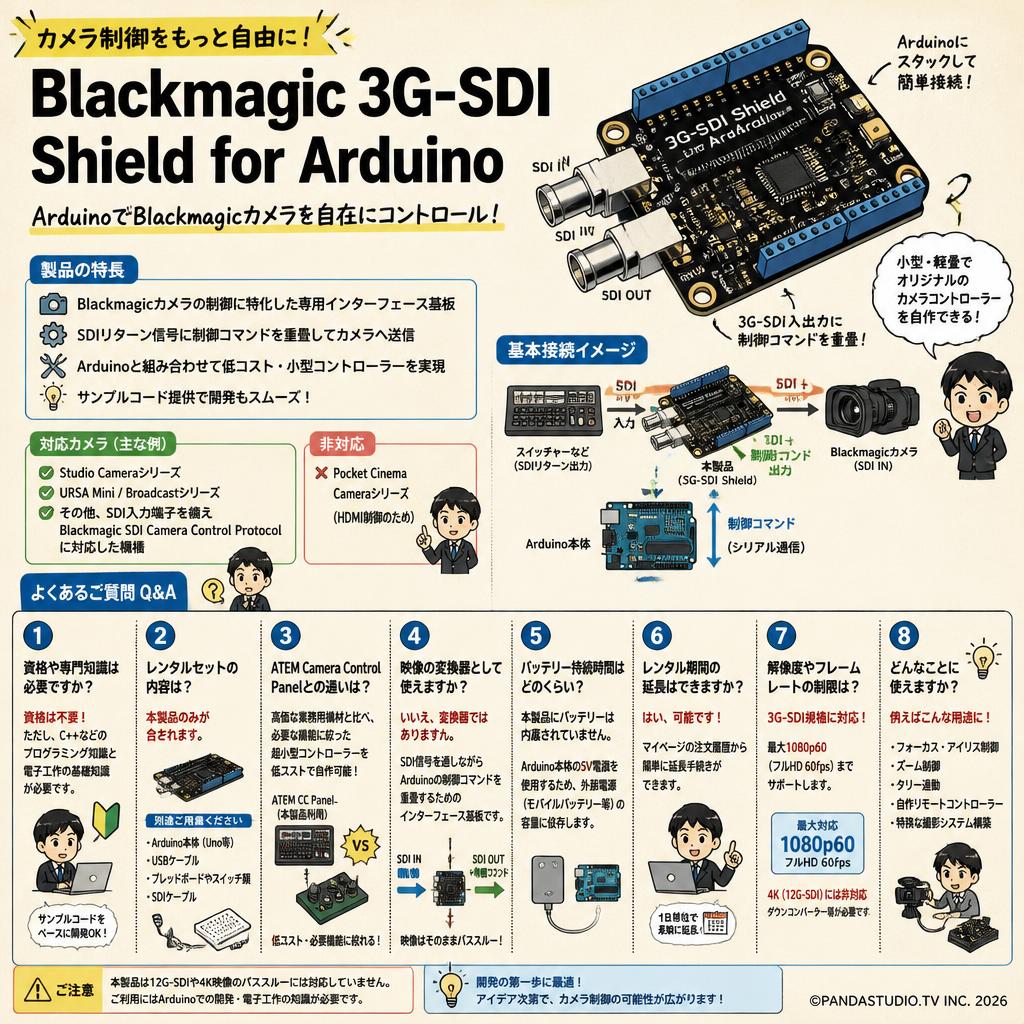

Q: 使用にあたって資格やプログラミングの専門知識は必要ですか？
A: 資格は不要ですが、Arduino等のマイコンボードと組み合わせて使用する拡張基板であるため、C++などのプログラミング知識や電子工作の基礎知識が必要です。メーカーからサンプルコードが提供されており、それをベースに開発可能です。

Q: レンタルセットには何が含まれますか？Arduino本体も付属しますか？
A: 本レンタルセットには「3G-SDI Shield for Arduino」本体のみが含まれます。プログラムを書き込むためのArduino本体（Uno等）、PC接続用USBケーブル、ブレッドボードやスイッチ類、SDIケーブルは別途ご用意いただく必要があります。

Q: 制御できるBlackmagic製カメラの対応機種は何ですか？
A: SDI入力端子を備え、Blackmagic SDI Camera Control Protocolに対応している機種が対象です。主にStudio Cameraシリーズ、URSA Mini / Broadcastシリーズ等です。Pocket Cinema Camera等はHDMI制御のため非対応です。

Q: ATEM Camera Control Panel等と比較してどう違いますか？
A: ATEM Camera Control Panelは完成された高価な業務用機材ですが、本製品を利用すれば数千円のマイコンと組み合わせて「アイリスとフォーカスだけ」など必要な機能に絞った超小型コントローラーを自作できる点が最大の違いです。

Q: 追加アクセサリなしでそのまま映像信号の変換に使えますか？
A: いいえ、本製品は映像フォーマットの変換器（コンバーター）ではありません。スイッチャー等からのSDIリターン信号を入力し、Arduinoからの制御コマンドを重畳してカメラへ出力するための専用インターフェース基板です。

Q: 実撮影条件でのバッテリー持続時間はどのくらいですか？
A: 本製品自体にバッテリーは内蔵されていません。接続されたArduinoボードの5Vピンを通じて電源供給を受けて動作するため、Arduino本体をUSBモバイルバッテリー等で駆動させる場合、そのバッテリー容量に依存して稼働します。

Q: 利用途中でプロトタイプ開発が長引いた場合、レンタル期間を延長できますか？
A: はい、マイページのご注文履歴から簡単にレンタル期間の延長手続きが可能です。開発や実機テストで想定より時間がかかってしまった場合でも、次の予約が入っていない限り、1日単位で柔軟に延長してご利用いただけます。

Q: 映像信号の解像度やフレームレートに制限はありますか？
A: 本製品は「3G-SDI」規格に対応しているため、最大で1080p60（フルHDの60fps）までのビデオフォーマットをサポートします。12G-SDIなどの4K映像信号を直接パススルーすることはできないため、ダウンコンバーター等の併用が必要です。

• SKAARHOJ RCP V2...
  プログラミング不要で即戦力となる完成済みの汎用カメラコントローラー。自作する時間がない現場の技術者に最適です。
• Blackmagic Design ATEM Camera Control Panel
  4台のカメラを同時に直感操作できる純正の大型パネル。予算が確保されており、放送局レベルの確実な操作性を求めるプロ向けです。
• Blackmagic Design ATEM Mini Pro...
  HDMI経由でのカメラ制御とスイッチングが一体化した製品。SDI環境や複雑なカスタマイズが不要な小規模配信ユーザーに適しています。
• Blackmagic Micro Converter BiDirectional SDI/HDMI 3G...
  SDIとHDMIの制御プロトコルを相互変換する小型コンバーター。Pocket Cinema CameraなどをSDIスイッチャーから制御したい場合に便利です。
• Blackmagic Design ATEM Television Studio HD...
  カメラコントロール機能を内蔵したラックマウント型スイッチャー。専用コントローラーの自作よりも、システム全体の中央集権的な管理を優先する現場向けです。

### 配信システムエンジニア (30代 男性) / 自由度の高い制御が可能だがI2Cの配線には注意が必要 / 評価 ★★★★☆ 4.0 企業のスタジオ構築ブログより。Blackmagicのスタジオカメラを独自のタッチパネルから制御するために導入しました。提供されているライブラリが優秀で、C++の基礎があれば数日でアイリスやフォーカスの制御プログラムを組むことができ非常に実用的です。ただし、シールドとArduino間のI2C通信はノイズに弱いため配線を長く引き回すことはできず、基板をしっかりケースに固定する工夫が求められます。 ### 電子工作愛好家 (40代 男性) / アイデア次第で化けるが、4K非対応なのが惜しい / 評価 ★★★☆☆ 3.5 個人の技術系YouTubeレビューより。超音波センサーと組み合わせて、人が近づくと自動でタリーが光りズームする面白いギミックを簡単に作れました。メーカー純正でこうしたハック用のパーツを出してくれるのは素晴らしい取り組みだと思います。一方で、シールド自体が3G-SDIまでの対応なので、12G-SDIなどの4K環境で直接ループスルーさせることができず、間にダウンコンバーターを挟む手間が発生するのが少し残念です。 ### 映像系専門学校講師 (50代 男性) / 教育用途に最適。ただし周辺部品の調達は必須 / 評価 ★★★★★ 5.0 機材購入サイトの購入者レビューより。放送技術の授業で、カメラコントロールの仕組みをハードウェアレベルから学生に理解させるための教材として活用しています。ブラックボックス化されがちな放送機器の裏側を、安価なArduinoを使って実際に体験できるのは非常に教育効果が高いです。本体にはピンヘッダが実装されていますが、実際に動かすにはArduino本体やブレッドボードを別途揃える必要があるので事前の準備は欠かせません。

必須アクセサリ

• BNCケーブル 10m (カナレ)...
  スイッチャーからのリターン信号を入力し、カメラへ制御信号を送るために必須です。
• BNCケーブル 3m (カナレ)...
  手元での検証作業や、近距離でカメラとシールドを接続する際の取り回しに便利です。

用途別のおすすめ

• Blackmagic Studio Camera 4K Pro G2...
  自作した制御プログラムの動作検証を行うための、SDIコントロール対応の高性能カメラです。
• Blackmagic Micro Converter BiDirectional SDI/HDMI 3G...
  HDMI接続のカメラをSDIベースの制御システムに組み込みたい場合に併用します。

代替・類似製品

• SKAARHOJ RCP V2...
  プログラミング不要ですぐに高度なカメラ制御を行いたい現場向けの完成品コントローラーです。
• Blackmagic Design ATEM Camera Control Panel
  複数台のカメラのアイリスやマスターブラックを、確実な物理フェーダーで操作したいプロ向けです。

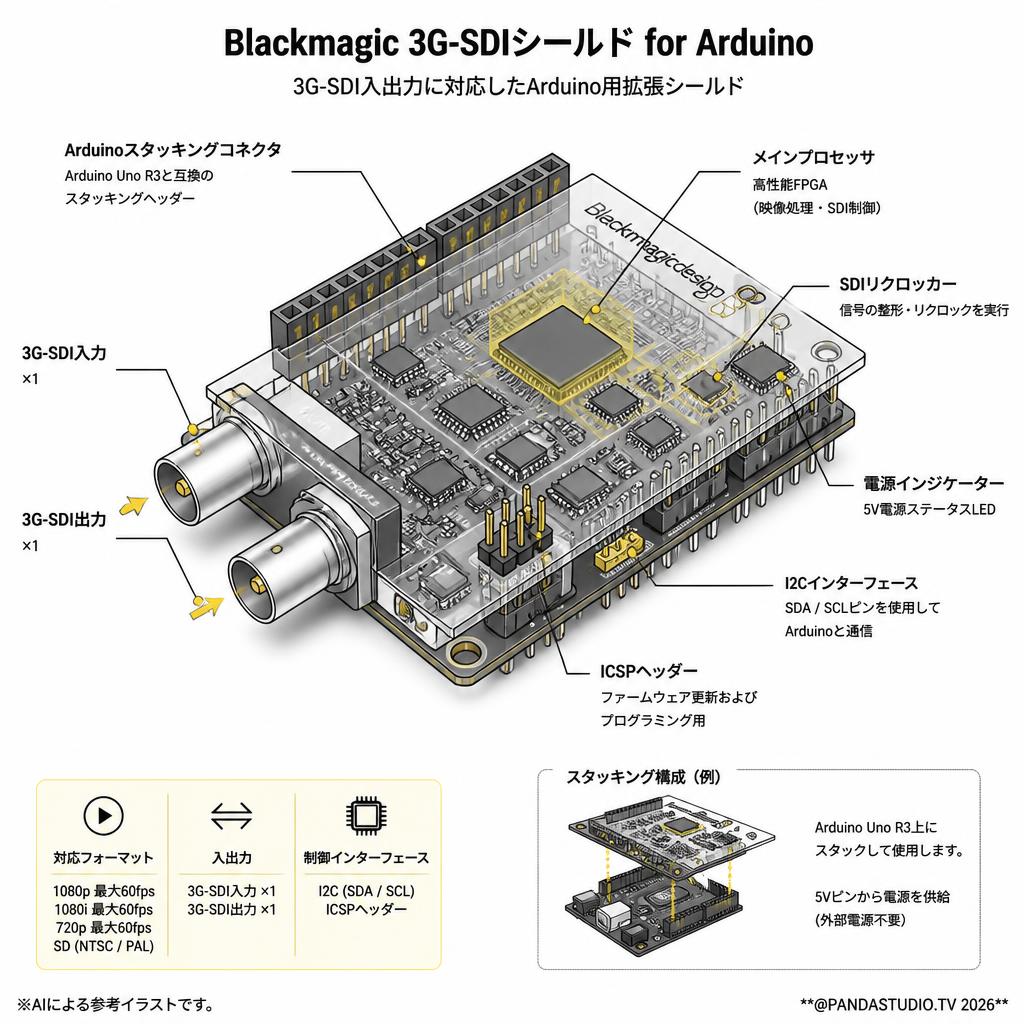

イメージセンサー: 該当なし（カメラ制御用拡張基板のため非搭載）

レンズ: 該当なし

ビデオ解像度とフレームレート: 【3G-SDI】1080p（最大60fps）、1080i（最大60fps）、720p（最大60fps）、SDフォーマット（NTSC/PAL）対応

写真解像度: 該当なし

防水性能: 該当なし（電子基板のため水濡れ厳禁）

バッテリー (容量・駆動時間・充電時間): 該当なし（Arduinoの5Vピン経由で電源供給されるため内蔵バッテリーなし）

ストレージ: 該当なし

接続インターフェース (Connectivity): 3G-SDI入力 ×1、3G-SDI出力 ×1、I2Cバス（SDA/SCL）、ICSPヘッダー

寸法と重量: 要確認（標準的なArduino Uno R3シールド互換サイズ）

動作温度範囲: 要確認
