多様なSDIフォーマットを統合する中核機器とは？

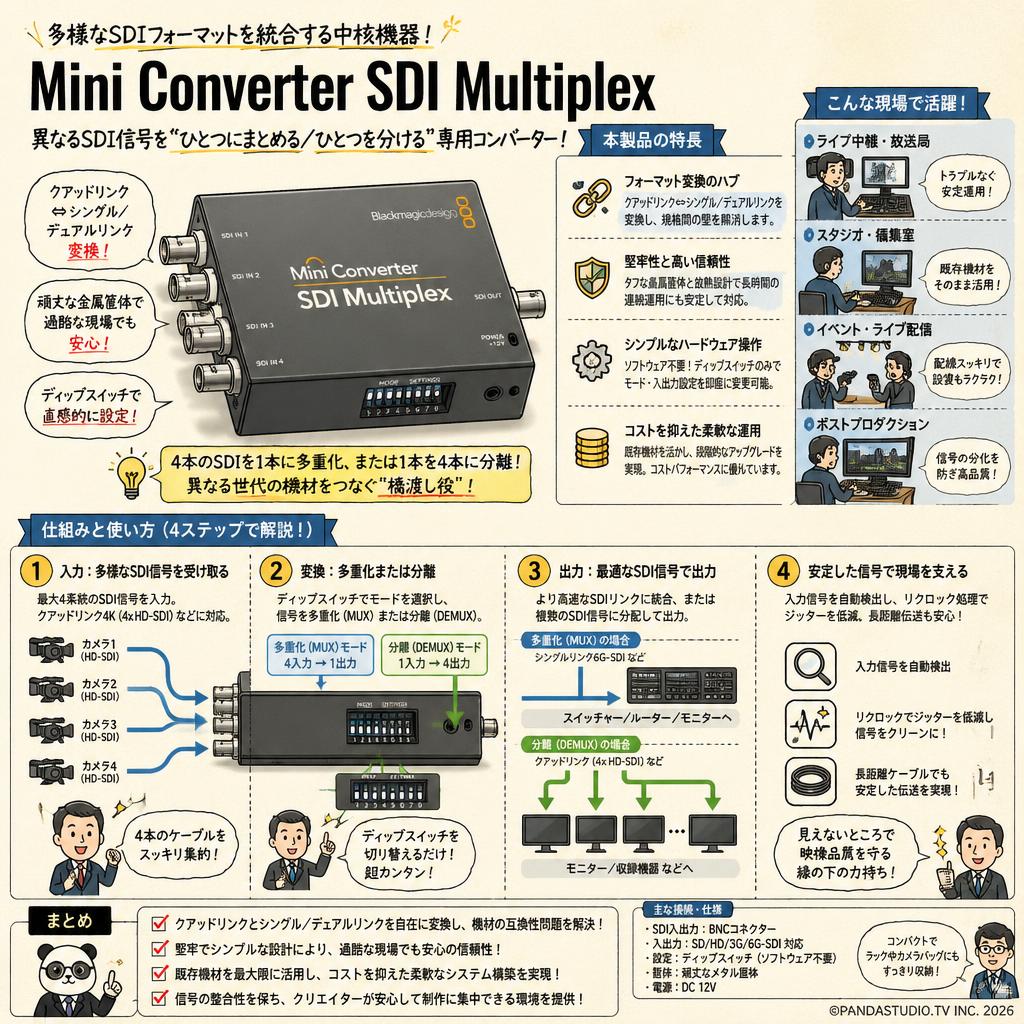

Blackmagic Design Mini Converter SDI Multiplexは、複数のSDIビデオ信号を一つのより高速なSDIリンクに多重化（マルチプレックス）、またはその逆の分離（デマルチプレックス）を行うための専用コンバーターです。映像制作の現場では、異なる世代や規格の機材が混在することが多く、特に4K/Ultra HD黎明期の機材と最新の機材を接続する際に、信号の伝送方式の違いが大きな壁となります。本製品は、そうした規格間の橋渡しを行い、既存の機材資産を無駄にすることなく最新のワークフローに組み込むための重要な役割を担います。

クアッドリンクとシングルリンクの橋渡しによる課題解決

映像業界がHDから4Kへと移行する過渡期において、初期の4K機器は4本のHD-SDIケーブルを使用する「クアッドリンク」方式を採用していました。しかし、現在では1本または2本のケーブルで伝送する6G-SDIやデュアルリンク3G-SDIが主流となっています。本機は、これら物理的なケーブル本数と伝送帯域の違いによって生じる接続の互換性問題を解決します。複雑な配線をシンプルにまとめ、システム全体の構築を容易にするのが最大の目的です。

堅牢性と信頼性を重視した設計思想

放送局やライブ配信の現場では、機材のトラブルが致命的な放送事故につながるため、極めて高い信頼性が求められます。このコンバーターは、過酷な現場での酷使に耐えうる堅牢な金属製シャーシを採用しており、長時間の連続稼働でも安定した信号変換を維持するよう設計されています。ソフトウェアに依存せず、本体のディップスイッチのみで直感的に設定を変更できるハードウェア主体の設計は、一分一秒を争うプロフェッショナルの現場で高く評価されています。

既存システムを活かすコストパフォーマンスの追求

新しいフォーマットが登場するたびにすべての機材を買い替えるのは、予算的に非現実的です。本製品をシステムに導入することで、レガシーなHD/4K機材と最新のスイッチャーやルーターをシームレスに連携させることが可能になります。高価なカメラやモニターの寿命を実質的に延ばし、インフラ更新にかかる莫大なコストを抑えつつ、必要な部分だけを段階的にアップグレードしていく柔軟なシステム設計を後押しします。

映像プロフェッショナルのインフラを支える縁の下の力持ち

派手な映像エフェクトを生み出す機材ではありませんが、異なる規格が混在する現代のスタジオ環境において、信号の整合性を保つための「交通整理」を行う不可欠な存在です。入力されたSDI信号を自動的に検出し、ジッターを抑えながら正確に再クロックする技術は、信号の劣化を防ぎ、長距離伝送を可能にします。見えないところで映像品質の根幹を支え、クリエイターが技術的な制約を気にすることなく制作に集中できる環境を提供します。

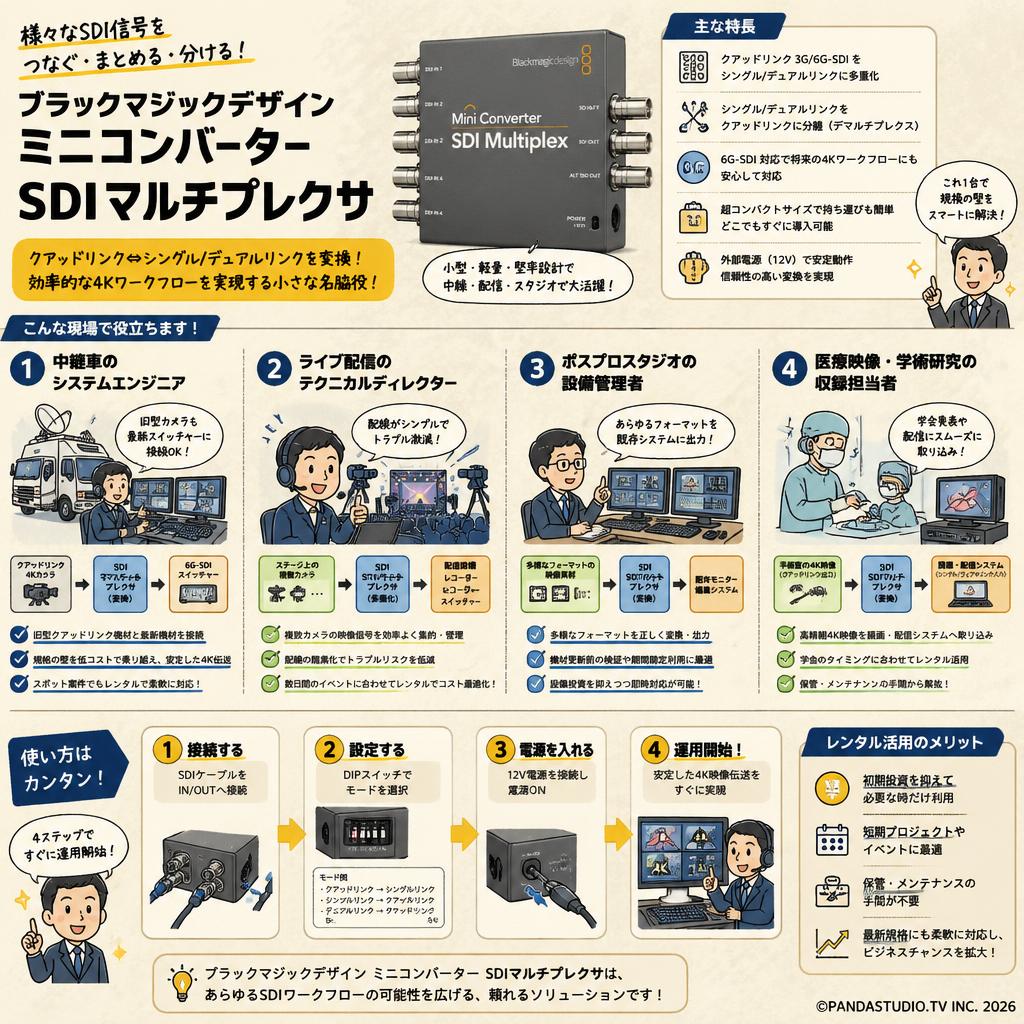

• 中継車のシステムエンジニア

  複数の世代の機材が混在するスポーツ中継の現場で、旧型のクアッドリンク4Kカメラと最新の6G-SDIスイッチャーを接続する必要があります。スポットでの大型案件向けに本機をレンタルすることで、手持ちの機材だけでは対応できない規格の壁を低コストで乗り越え、安定した4K伝送を実現します。

• ライブ配信のテクニカルディレクター

  大規模な音楽フェスの配信において、ステージ上の複数カメラから送られてくる映像信号を効率よく管理・変換する役割を担います。数日間のイベント期間中のみ本機をレンタルすれば、配線をシンプルにしてトラブルのリスクを減らしつつ、限られた予算内で複雑なルーティング要件をクリアできます。

• ポスプロスタジオの設備管理者

  クライアントから持ち込まれる多様なフォーマットの映像素材を、スタジオ内の既存モニターや編集システムに正しく出力しなければなりません。機材更新前の検証や、特定のプロジェクト期間中だけ本機を借りることで、設備投資を抑えつつ、あらゆるSDI信号の多重化・分離ニーズに即座に対応できます。

• 医療映像・学術研究の収録担当者

  手術室の高精細な4K映像（クアッドリンク出力機器）を、学会発表用に録画・配信システム（シングル/デュアルリンク入力）へ取り込む必要があります。定期的な学会のタイミングに合わせてレンタルを活用することで、普段は使わない特殊な変換機材を保管・メンテナンスする手間から解放されます。

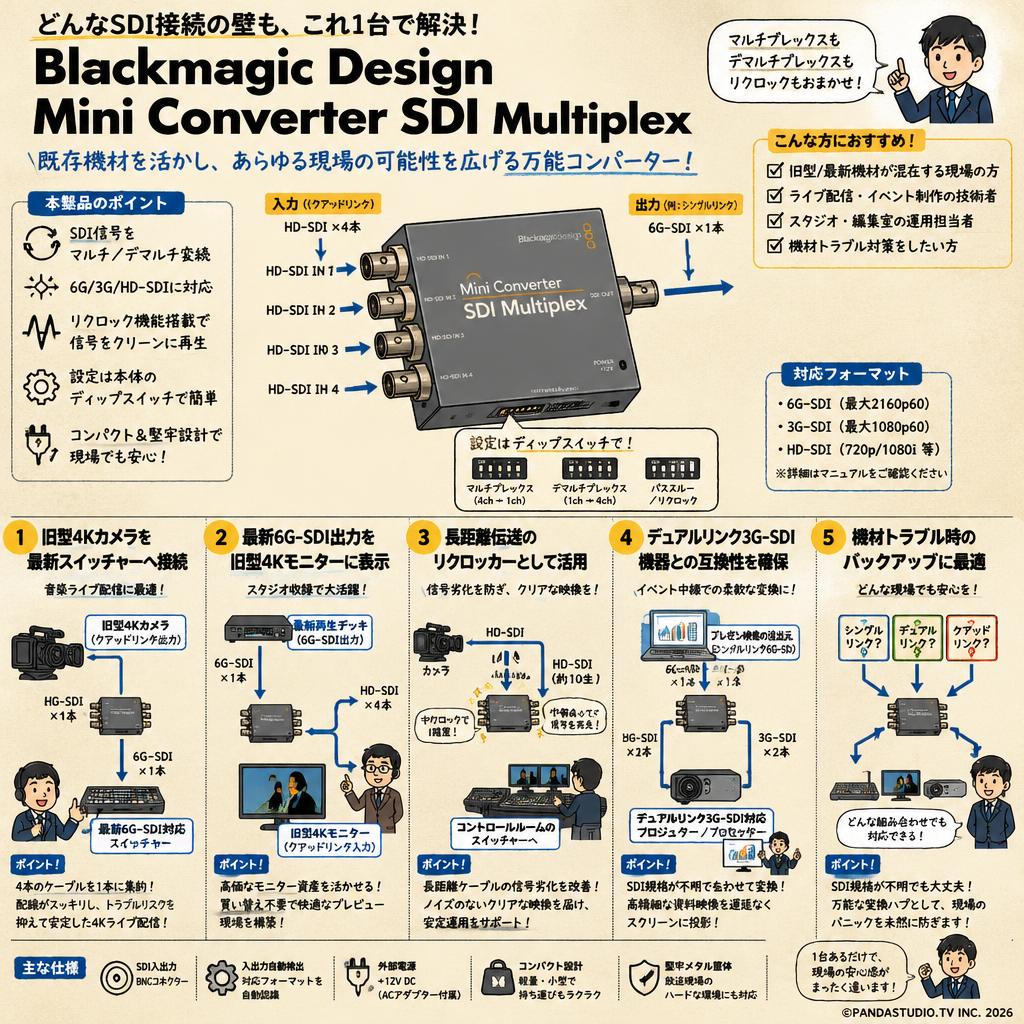

• 旧型4Kカメラと最新スイッチャーを繋ぐ音楽ライブ配信に最適な活用法

  クアッドリンク（HD-SDI×4本）出力しか持たない初期の4Kシネマカメラを、最新の6G-SDI対応スイッチャーに入力するシーンです。本体のディップスイッチでマルチプレックスモードに設定し、4本のケーブルを1本の6G-SDIに変換。配線がスッキリし、トラブルのリスクを抑えた安定した4Kライブ配信を実現します。

• 最新の6G-SDI出力を旧型4Kモニターに表示するスタジオ収録で頼れる一台

  編集室で、6G-SDI出力を持つ最新の再生デッキから、クアッドリンク入力のみに対応した旧型の大型4Kマスターモニターへ映像を送るシーンです。本機をデマルチプレックスモードで使用し、1本のケーブルを4本に分離して入力。既存の高価なモニター資産を買い替えることなく、クライアント向けのプレビュー環境を構築します。

• 長距離伝送時の信号劣化を防ぐリクロッカーとしての現場運用

  大規模な展示会場で、カメラからコントロールルームまでの距離が100m近く離れているシーンです。本機はフォーマット変換だけでなく、SDI信号のリクロック機能も備えているため、ケーブルの中継地点にレンタルした本機を挟むことで、減衰した信号を整え、ノイズのないクリアな映像をスイッチャーへ届けます。

• デュアルリンク3G-SDI機器との互換性を確保するイベント中継での使用

  企業カンファレンスの中継において、シングルリンク6G-SDIで送られてきたプレゼン資料の4K映像を、デュアルリンク3G-SDI対応のプロジェクターやプロセッサーに入力するシーンです。現場の機材仕様に合わせて柔軟に伝送方式を変換し、高精細な資料映像を遅延なくスクリーンに投影します。

• 機材トラブル時のバックアップとして備えておきたい安心の変換ツール

  複数のプロダクションが合同で制作する大型バラエティ番組の収録現場で、持ち込まれた機材のSDI規格（シングル、デュアル、クアッド）が直前まで不明なシーンです。どのようなSDIフォーマットの組み合わせになっても対応できるよう、万能な変換ハブとして本機をレンタル品の予備に加えておくことで、現場のパニックを防ぎます。

• ソフトウェア不要のディップスイッチによる即時設定

  PCを接続して専用ソフトウェアを立ち上げる必要がなく、本体側面に印字された図解を見ながらペン先などでディップスイッチを切り替えるだけで設定が完了します。PC環境が用意しづらい屋外の仮設現場や、本番直前の急な仕様変更時でも、数秒でルーティングを変更できる点が、複雑なGUIを持つ他社製コンバーターにはない強みです。

• SD/HD/3G/6G-SDIの自動検出と幅広いフォーマット対応

  AJA 3GMなどの競合機が3G-SDIまでの対応にとどまる中、本機は最大6G-SDI（4K 30p）までの広帯域信号に対応しています。入力されたビデオフォーマットを自動的に検出し、設定に応じて適切な出力へ切り替わるため、解像度やフレームレートが異なる機材を頻繁に繋ぎ変えるレンタル運用においても、設定ミスのリスクを大幅に軽減します。

• 堅牢な航空機グレードのアルミ削り出しボディ

  プラスチック製の安価なコンバーターとは異なり、航空機グレードのアルミニウムを削り出して作られた強靭なシャーシを採用しています。機材車での運搬時の振動や、現場での不意な落下、他の重い機材の下敷きになるといった過酷な環境下でも内部基板を保護します。耐久性が求められるレンタル機材として非常に高い信頼性を誇ります。

• ACアダプター付属で届いてすぐに使えるレンタルパッケージ

  変換コンバーターは電源が必須ですが、本レンタル品には抜け防止ロック機構付きの純正12V ACアダプターと、各国のコンセント形状に合わせた変換プラグが標準でセットになっています。短期間のイベント利用のために別途特殊な電源を用意する必要がなく、ケーブルさえあれば到着後すぐにシステムへの組み込みが可能です。

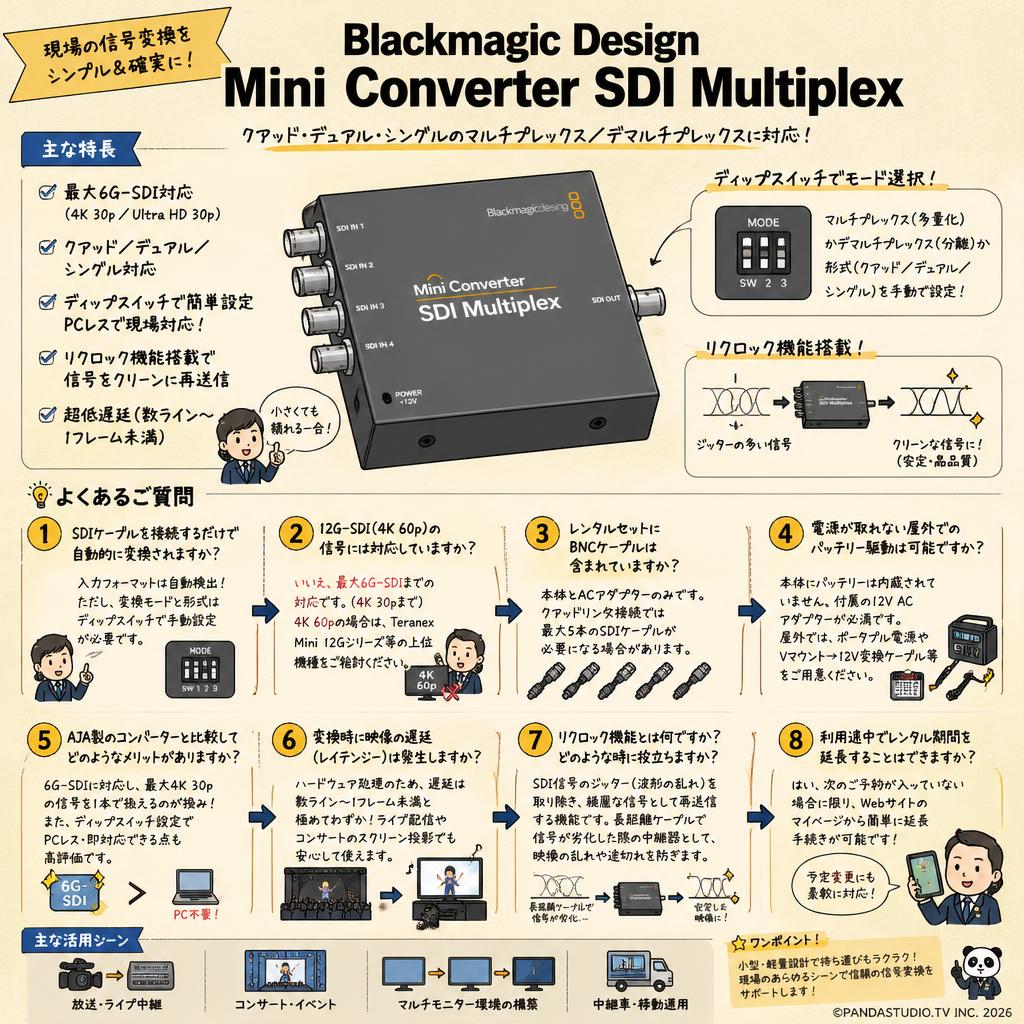

Q: SDIケーブルを接続するだけで自動的に変換されますか？
A: 入力信号のフォーマットは自動検出されますが、マルチプレックス（多重化）かデマルチプレックス（分離）か、どの形式（クアッド、デュアル、シングル）に変換するかは、本体側面の小さなディップスイッチを手動で設定する必要があります。

Q: 12G-SDI（4K 60p）の信号には対応していますか？
A: いいえ、本機は最大6G-SDI（4K 30pまたはUltra HD 30p）までの対応となります。4K 60pの映像を扱う場合は、上位機種であるTeranex Mini 12Gシリーズなどのレンタルをご検討ください。

Q: レンタルセットにはBNCケーブルは含まれていますか？
A: レンタルセットに含まれるのは本体とACアダプターのみです。クアッドリンク接続などでは最大5本のSDIケーブルが必要になる場合があるため、必要な長さと本数のBNCケーブルは別途レンタルまたはご用意をお願いいたします。

Q: 電源が取れない屋外でのバッテリー駆動は可能ですか？
A: 本体にバッテリーは内蔵されておらず、付属の12V ACアダプターでの給電が必須です。屋外で使用する場合は、ポータブル電源やVマウントバッテリーから12Vを出力できるD-Tap変換ケーブル等を別途ご用意いただく必要があります。

Q: AJA製のコンバーターと比較してどのようなメリットがありますか？
A: Blackmagic Designの本機は、6G-SDIに対応しており、最大4K 30pの信号を1本のケーブルで扱える点が強みです。また、設定がディップスイッチで完結するため、PCレスで素早く現場対応できる点も高く評価されています。

Q: 変換時に映像の遅延（レイテンシー）は発生しますか？
A: ハードウェアベースの信号処理を行っているため、遅延は数ラインから1フレーム未満と極めてわずかです。ライブ配信やコンサートのスクリーン投影など、リップシンク（音と映像のズレ）が厳しく問われる現場でも問題なく使用できます。

Q: リクロック機能とは何ですか？どのような時に役立ちますか？
A: 入力されたSDI信号のジッター（波形の乱れ）を取り除き、綺麗な信号として再送信する機能です。長いSDIケーブルを引き回して信号が減衰した際、本機を中継器として挟むことで映像の乱れや途切れを防ぐことができます。

Q: 利用途中でレンタル期間を延長することはできますか？
A: はい、次のご予約が入っていない場合に限り、Webサイトのマイページから簡単にレンタル期間の延長手続きが可能です。設営時のトラブル等で予定より長く機材が必要になった場合でも柔軟に対応いたします。

• AJA 3GM...
  最大3G-SDIまでの対応だが、厳格な放送規格を重視するエンジニアに好まれるマルチプレクサー
• Blackmagic Design Teranex Mini 12G-SDI to Quad SDI...
  12G-SDI入力を4本の3G-SDIに分離でき、4K 60p環境を構築したいユーザー向けの上位機種
• Blackmagic Design Teranex Mini Quad SDI to 12G-SDI...
  旧型4Kカメラのクアッドリンク出力を最新の12G-SDIスイッチャーに入力したい現場に最適
• AJA HA5-4K
  HDMI信号を4K SDIに変換する機器で、PCや民生用カメラの映像をプロ用システムに組み込む用途で競合
• Blackmagic Design Micro Converter BiDirectional SDI/HDMI 12G...
  多重化ではなくSDI/HDMIの双方向変換に特化し、モニター確認を主目的とする小規模配信者に人気

映像テクニカルディレクター (40代 男性) / 現場の救世主。ただしケーブル管理は必須 : 評価 ★★★★☆ 4.0

イベント配信の現場で、持込機材の古い4Kカメラ（クアッド出力）をATEMスイッチャー（6G入力）に繋ぐためにレンタルしました。ディップスイッチ一発で映像が出た時は感動しました。ただ、本体が非常にコンパクトな反面、BNCケーブルを4〜5本繋ぐとケーブルの重みで本体が浮き上がってしまうため、養生テープ等での固定は必須です。

ポスプロスタジオ技術者 (30代 女性) / 安定性は抜群だが、設定図の文字が小さい : 評価 ★★★★☆ 4.0

機材更新の過渡期にあり、既存のクアッドリンク対応マスターモニターを活用するために導入しました。24時間電源を入れっぱなしでも熱暴走することなく、リクロックのおかげで映像も極めて安定しています。唯一の難点は、本体裏面にプリントされているディップスイッチの設定表の文字が小さく、暗いスタジオ内ではスマホのライトで照らさないと読めない点です。

医療系映像収録スタッフ (50代 男性) / PCレスで完結するシンプルさが最高 : 評価 ★★★★★ 5.0

手術室の特殊な4Kカメラ映像を別室に伝送する用途で使用。他社のコンバーターはUSBでPCに繋いで設定アプリを開く必要がありましたが、これはスイッチの物理的な切り替えだけで済むので、ITに詳しくないスタッフでも直感的に扱えました。長時間の使用で本体はそれなりに熱を持ちますが、金属筐体で放熱されている証拠なので動作に不安はありません。

必須アクセサリ

• BNCケーブル 10m...
  SDI信号の伝送に必須。クアッドリンク接続の場合は複数本必要になります
• BNCケーブル 5m...
  ラック内や近距離の機材間接続で配線をすっきりまとめるのに適した長さです

用途別のおすすめ

• Blackmagic Design ATEM Production Studio 4K...
  本機で6G-SDIに変換した4K映像を入力・スイッチングするためのライブスイッチャーです
• Vマウントバッテリー D-Tap出力付...
  屋外などAC電源が確保できない環境で、変換ケーブルを用いて本機を駆動させる際に役立ちます

代替・類似製品

• Blackmagic Design Teranex Mini 12G-SDI to Quad SDI...
  4K 60p（12G-SDI）環境でのデマルチプレックスが必要な場合の上位代替モデルです
• AJA 3GM...
  3G-SDIまでの帯域で、より厳密な放送局基準のマルチプレックス処理を求める場合の代替機です

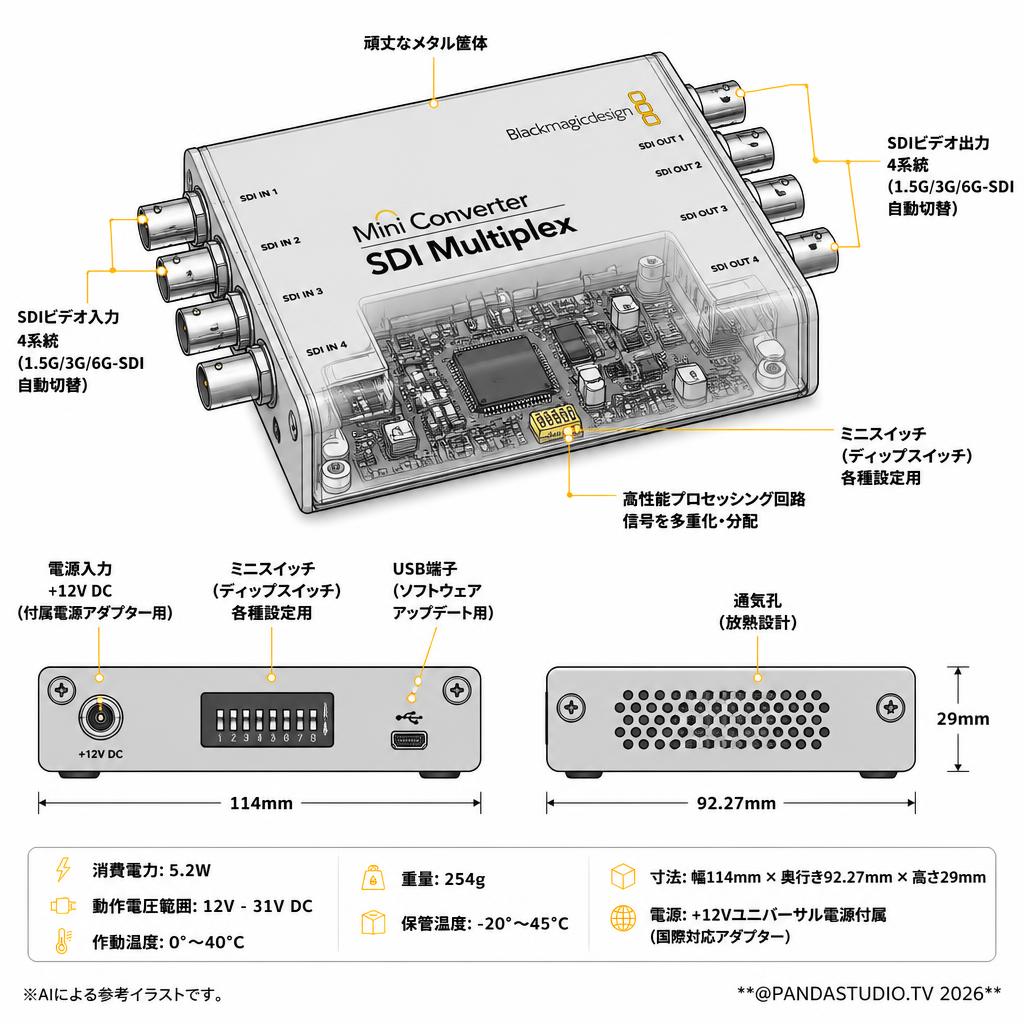

接続端子 (SDIビデオ入力): 4 x 1.5G/3G/6G-SDI（自動切替）

接続端子 (SDIビデオ出力): 4 x 1.5G/3G/6G-SDI（自動切替）

対応SDビデオフォーマット: 525i59.94 NTSC、625i50 PAL

対応HDビデオフォーマット: 720p、1080i、1080p、1080PsF（最大60fps）

対応2Kビデオフォーマット: 2K DCI 23.98p/24p/25p

対応Ultra HDフォーマット: 2160p23.98/24/25/29.97/30

対応4Kビデオフォーマット: 4K DCI 23.98p/24p/25p

SDI規格: SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 372M、SMPTE 424M、SMPTE 425M、SMPTE 2081-1

設定コントロール: ミニスイッチ（ディップスイッチ）、USB（ソフトウェアアップデート用）

電源: +12Vユニバーサル電源付属（国際対応アダプター）

消費電力: 5.2W

動作電圧範囲: 12V - 31V DC

寸法: 幅114mm × 奥行き92.27mm × 高さ29mm

重量: 254g

作動温度: 0°〜40° C

保管温度: -20°〜45° C
