映像制作の品質を支えるデュアルモニターとは？

「Blackmagic Design SmartScope Duo 4K （ラックケース入り）」は、プロフェッショナルな映像制作現場において、正確な信号監視と映像確認を同時に実現するためのラックマウント型デュアルモニターです。映像信号の視覚的な確認だけでなく、技術的な品質基準を満たしているかを客観的に評価するための測定器としての役割を高い次元で果たします。単なるプレビューモニターとは異なり、放送局やポストプロダクションで求められる厳密な信号管理を、コンパクトな機材で完結させることを目的に設計されました。映像の品質を担保する「目」として、多くの現場で標準機として採用され続けている信頼性の高いシステムです。

どのような現場の課題を解決するのか？

ライブ配信やスタジオ収録の現場では、映像の明るさや色相が適正範囲内に収まっているかをリアルタイムで把握することが不可欠です。本製品は、目視の感覚だけでは気付きにくい白飛びや黒つぶれ、色差のズレといった致命的な問題を、内蔵されたオシロスコープ機能によって数値的・グラフィック的に可視化します。これにより、カメラマンやテクニカルディレクターは、環境光やモニターの個体差に惑わされない正確な映像調整が可能となり、最終的な納品物の品質を底上げするという映像制作における普遍的な課題を解決します。

独立した解析がもたらすワークフローの変革

左右に配置された2つの8インチ画面は、それぞれ完全に独立した入力と表示設定が可能です。一方はカメラのライブ映像をそのまま表示し、もう一方はその映像の波形やベクトルスコープを表示するといった使い方が標準的です。この独立したアーキテクチャにより、映像の構図や演者の表情を確認する「クリエイティブな視点」と、信号の適正値を監視する「エンジニアリングの視点」を1人のオペレーターが同時にこなすことができます。限られた人員とスペースで最大の成果を出すための、極めて効率的なワークフローを構築できます。

高解像度時代に対応する技術的アイデンティティ

現代の映像制作は多様なフォーマットが混在しており、機材には入力信号に対する高い柔軟性が強く求められます。本機はSDからHD、そしてUltra HDまでの幅広い映像信号を自動的に判別して受け入れる高度な設計となっており、機材の入れ替えや複雑な設定変更なしに多様なプロジェクトに即座に対応します。このシームレスな信号処理技術こそが本製品の核であり、常に進化する放送規格の過渡期においても、システムの中核として長く機能し続けるための重要な要素として映像技術者から高く評価されています。

ラックマウント設計がもたらす運用上の利点

機材の可搬性とセットアップの迅速さは、現場の進行を左右する大きな要因です。専用のラックケースに組み込まれた状態で運用される本製品は、運搬時の激しい振動や衝撃から精密なモニターを確実に保護します。さらに、現場到着後すぐに前後カバーを外し、電源とケーブルを接続するだけで即座に稼働状態に入ることができます。この堅牢性と即応性の両立は、過酷なロケーション撮影や仮設スタジオの構築において、技術スタッフの物理的・精神的な負担を大幅に軽減し、よりクリエイティブな作業に集中できる環境を提供します。

• ワンマンオペレーションのライブ配信エンジニア

  小規模な音楽ライブや企業イベントの配信を一人で担当する技術者です。配信現場への持ち込み機材を減らしたい場合に、このラックケース入りセットの1泊2日レンタルが最適です。映像のプレビューと音声レベルや波形確認を1台の省スペースな機材で同時に行えるため、卓上の煩雑さを解消し、オペレーションミスを防げます。

• マルチカメラ収録を行うテクニカルディレクター

  複数のカメラを使用するスタジオ番組や対談コンテンツの収録を統括する責任者です。季節ごとの特番収録など、一時的にモニター数を増やしたい時の追加レンタルに適しています。各カメラの色味や露出のバラつきをベクトルスコープで客観的に合わせ込めるため、ポストプロダクションでの色補正の手間を大幅に削減します。

• DIT（デジタル・イメージング・テクニシャン）

  映画やCMの撮影現場でデータの品質管理とバックアップを担う専門スタッフです。新しいカメラシステムを導入した際の事前検証や、数日間のロケ撮影でのレンタルに合致します。RGBパレード表示を用いてセンサーのクリップポイントを正確に監視することで、撮影監督に対して適正露出の確実なフィードバックを提供できます。

• 放送局の仮設スタジオ構築スタッフ

  スポーツ中継や選挙特番などで、一時的なサブコントロールルームを設営するインフラ担当者です。大型イベント開催期間中の1週間程度の短期レンタルがフィットします。ラックマウント済みで堅牢に保護されているため、運搬時の破損リスクが低く、現場での配線作業も迅速に完了できるという時間的・物理的な課題を解決します。

• 企業ウェビナー配信で映像と音声を一括監視するのにおすすめの運用

  企業のセミナールームから行われる重要なオンライン配信のシーンです。一方の画面に登壇者のプログラムアウト映像を映し、もう一方の画面でオーディオフェーズとレベルメーターを表示させる設定で使用します。これにより、映像の乱れだけでなく、マイクの位相ズレや音割れといった配信事故に直結するトラブルを未然に防ぎ、クライアントに高品質な配信を提供できます。

• 音楽ライブ中継で複数カメラの色合わせを行うのに最適なセットアップ

  照明が激しく変化するライブハウスでのマルチカメラ中継シーンです。スイッチャーからのマルチビュー映像と同時に、ヒストグラムやベクトルスコープを表示させます。暗いステージ上での黒つぶれや、LED照明による特定の色飽和を波形で正確に監視することで、各カメラマンへ的確なアイリス（絞り）調整の指示出しが可能になります。

• グリーンバック合成を伴うスタジオ収録で抜けを良くするための活用法

  クロマキー合成を行うためのスタジオ番組収録シーンです。YUVパレード表示モードを選択し、グリーンバックの照明が均一に当たっているか、背景の輝度信号にムラがないかを視覚的に確認します。目視では分かりにくい照明の不均一さを数値として把握できるため、合成後のノイズが少ない、クリーンな映像素材を確実に収録できます。

• 屋外のスポーツイベントで迅速にモニタリング環境を構築するのに便利な使い方

  マラソン大会や野外フェスなど、仮設テント内で中継ベースを構築するシーンです。ラックケースの蓋を開けて電源を入れるだけで即座に起動し、SDIケーブルを接続するだけで自動的に入力解像度（HDや4K）を判別します。複雑なメニュー設定を省き、限られた設営時間の中で確実な映像確認ステーションを立ち上げることができます。

• 映画のロケーション撮影で厳密な露出管理を行うためのプロ向け設定

  日照条件が刻々と変わる屋外でのシネマティックな短編映画撮影シーンです。カメラからのLog映像を入力し、波形モニター（ウェーブフォーム）を表示させてハイライトからシャドウまでの階調がセンサーのダイナミックレンジ内に収まっているかを確認します。白飛びを絶対に避けたいハイエンドな映像制作において、確実な露出決定の根拠となります。

• 競合を凌駕する7種類の高度なスコープ機能

  単なる映像確認モニターであるAtomos Shogun Studio 2等のレコーダー一体型機とは異なり、本機は波形、ベクトルスコープ、RGBパレード、YUVパレード、ヒストグラム、オーディオフェーズ、オーディオレベルの7種類の測定表示に特化しています。専用の波形モニター専用機（Leader LV5350など）と比較しても、2つの8インチ画面で直感的に複数データを同時確認できる点が圧倒的な強みです。

• ネットワーク経由での一括コントロール機能

  複数台のモニターを導入する現場において、他社製モニターのように1台ずつ物理ボタンで設定を変更する手間がありません。MacやWindowsコンピューターとイーサネット（LAN）で接続することで、専用ソフトウェアから全ての設定やスコープの切り替えを一括で行えます。これにより、機材の背面に手が届きにくいラックマウント環境でも、オペレーターの座席から瞬時に表示モードを変更できます。

• ラックケース組み込み済みですぐに使えるレンタル仕様

  機材本体のみのレンタルとは異なり、本品はEIA規格の3Uサイズラックケースにマウントされた状態で貸出されます。運搬時の衝撃から精密機器を守るだけでなく、現場に到着してケースの前後カバーを外すだけで即座に配線・運用が開始できます。自前でラックケースを購入・組み込みを行う手間とコストを省けるため、数日間の単発イベントや仮設スタジオ構築において極めて高いコストパフォーマンスを発揮します。

• SDから4Kまで対応する6G-SDIの自動判別入力

  TVLogic LVM-075AなどのHD専用モニターと決定的に異なるのは、最大2160p30のUltra HD解像度までサポートする6G-SDI入力を備えている点です。入力信号のフォーマットを自動で検知するため、旧来のSD機材から最新の4Kカメラまで、機材が混在する現場でもスイッチャーからの信号をそのまま入力できます。リクロック機能付きのループスルー出力も備え、信号の減衰を防ぎながら後段の機材へ分配可能です。

Q: 機器の操作や波形の見方に専門的な資格は必要ですか？
A: 特別な資格は不要ですが、波形モニターやベクトルスコープが示す数値の意味（輝度や色相の基準値）を理解している中級者以上の映像技術者向けの機材です。基本的な映像信号の知識があれば、直感的に活用できます。

Q: レンタルセットにはラックケース以外に何が含まれますか？
A: SmartScope Duo 4K本体が組み込まれたラックケースに加え、専用のAC電源ケーブルが付属します。映像を入力するためのSDIケーブルや、PCと接続するためのLANケーブルは含まれないため、別途ご用意いただく必要があります。

Q: 屋外の雨天環境や水中でそのまま使用することはできますか？
A: 本製品は防水・防滴仕様ではありません（防水等級非対応）。屋外で使用する場合は、必ずテント内など雨や水しぶきが全くかからない環境を構築してください。精密機器のため、結露や極端な湿気にも注意が必要です。

Q: Blackmagic SmartView Duoと比較してどう違いますか？
A: 最大の違いは「スコープ機能」と「対応解像度」です。SmartView DuoはHDまでの映像表示のみですが、本機（SmartScope Duo 4K）は4K（6G-SDI）入力に対応し、さらに波形やベクトルスコープなどの高度な測定表示が可能です。

Q: バッテリーで駆動させることは可能ですか？
A: 本機は内蔵バッテリーを搭載しておらず、DC12V（標準付属のACアダプター経由）での有線給電が必須です。ロケ現場等でコンセントがない場合は、別途大容量のポータブル電源やVマウントバッテリーからの給電システムをご用意ください。

Q: ソフトウェアでのコントロールには何が必要ですか？
A: 本機のLANポートと、MacまたはWindows PCをイーサネットケーブルで接続し、Blackmagic Design公式サイトから無償ダウンロードできる「SmartView Setup」ソフトウェアをインストールすることでコントロール可能になります。

Q: レンタル期間中に急遽現場が延びた場合、期間を延長できますか？
A: はい、次の予約が入っていない場合に限り、Webサイトのマイページから延長手続きが可能です。ただし、他のお客様の予約状況によっては延長をお断りするケースもあるため、スケジュール変更が判明した時点でお早めにご確認ください。

Q: 映画撮影などのハイエンドな業務用途に適していますか？
A: はい、RGBパレードや波形モニターによる厳密な露出・色相管理が可能なため、DIT（デジタル・イメージング・テクニシャン）の確認用モニターとして映画やCM撮影の現場で広く採用されているプロフェッショナル機材です。

• Blackmagic Design SmartView 4K...
  15.6インチの大型1画面モニターで、複数人のスタッフで同時に映像を確認したい現場に適しています
• Blackmagic Design SmartView Duo
  波形表示機能を持たず、HD解像度までの純粋なプレビュー用途に限定してコストを抑えたいユーザー向けです
• Atomos Shogun Studio 2...
  モニター機能に加えてApple ProRes等でのデュアル録画機能を必要とする収録スタジオのメイン機材として最適です
• Leader LV5350...
  より高度なアイパターン測定やHDR解析を必要とする放送局基準の厳密な品質管理を行うエンジニア向けです
• TVLogic LVM-075A...
  ラックマウントではなく、カメラ上部や手持ちで運用できる可搬性の高い小型フィールドモニターを求める方向けです

映像エンジニア (30代 男性) 配信現場でのトラブル防止に直結 : 評価 ★★★★★ 5.0

YouTubeの機材レビュー動画を参考にレンタルしました。企業配信の現場で、片方をプログラムアウト、もう片方をオーディオフェーズ表示にして運用しています。音声の位相ズレを視覚的に即座に発見できるため、配信事故を未然に防ぐことができ非常に助かりました。ただ、設定の変更にはPCを有線LANで接続する必要があり、本体のボタンだけでサクッと表示を切り替えられない点は現場で少し手間に感じました。

DIT・撮影技術者 (40代 男性) 確実な露出管理が可能だが電源に注意 : 評価 ★★★★☆ 4.0

映画のロケ撮影用に機材レンタルサイト経由で借りました。RGBパレード表示が非常に正確で、Log撮影時のハイライトのクリップを厳密に監視できたのが最大の収穫です。ラックケース入りなのでロケバス内への設置もスムーズでした。注意点として、バッテリー駆動には対応していないため、屋外の野外セットでは大容量のポータブル電源を別途引き回す必要があり、機動力の面では少し工夫が求められます。

イベントディレクター (20代 女性) 4K対応で長く使える安心感 : 評価 ★★★★☆ 4.5

イベント会社のブログ記事でおすすめされていたため、複数カメラのスイッチング用に導入しました。カメラによってSDIの出力解像度（HDと4K）が混在していたのですが、ケーブルを挿すだけで自動認識してくれたので設営時間が大幅に短縮できました。画面の発色も良く見やすいです。ただ、8インチの画面に細かい波形を複数表示させると少し見づらいため、用途を絞って表示させるのが良いと思います。

必須アクセサリ

• BNCケーブル 10m (5C-FB)...
  スイッチャーやカメラからのSDI映像信号を本機に入力するために必須のケーブルです
• LANケーブル 5m (CAT6)...
  PCと接続し、表示モードの切り替えやソフトウェア設定を行うために必要です

用途別のおすすめ

• Blackmagic Design ATEM Television Studio Pro 4K...
  複数カメラを切り替える4K対応スイッチャーで、本機と組み合わせて配信卓を構築する際に最適です
• ポータブル電源 Jackery 1000...
  コンセントのない屋外ロケや仮設テント内で本機を長時間駆動させるための電源として活躍します

代替・類似製品

• Blackmagic Design SmartView 4K...
  波形表示が不要で、より大きな15.6インチ画面で4K映像のディテールを確認したい場合におすすめです
• Atomos Sumo 19
  HDR映像の確認や、モニター上での直接録画・スイッチング機能が必要な現場向けの大型機材です

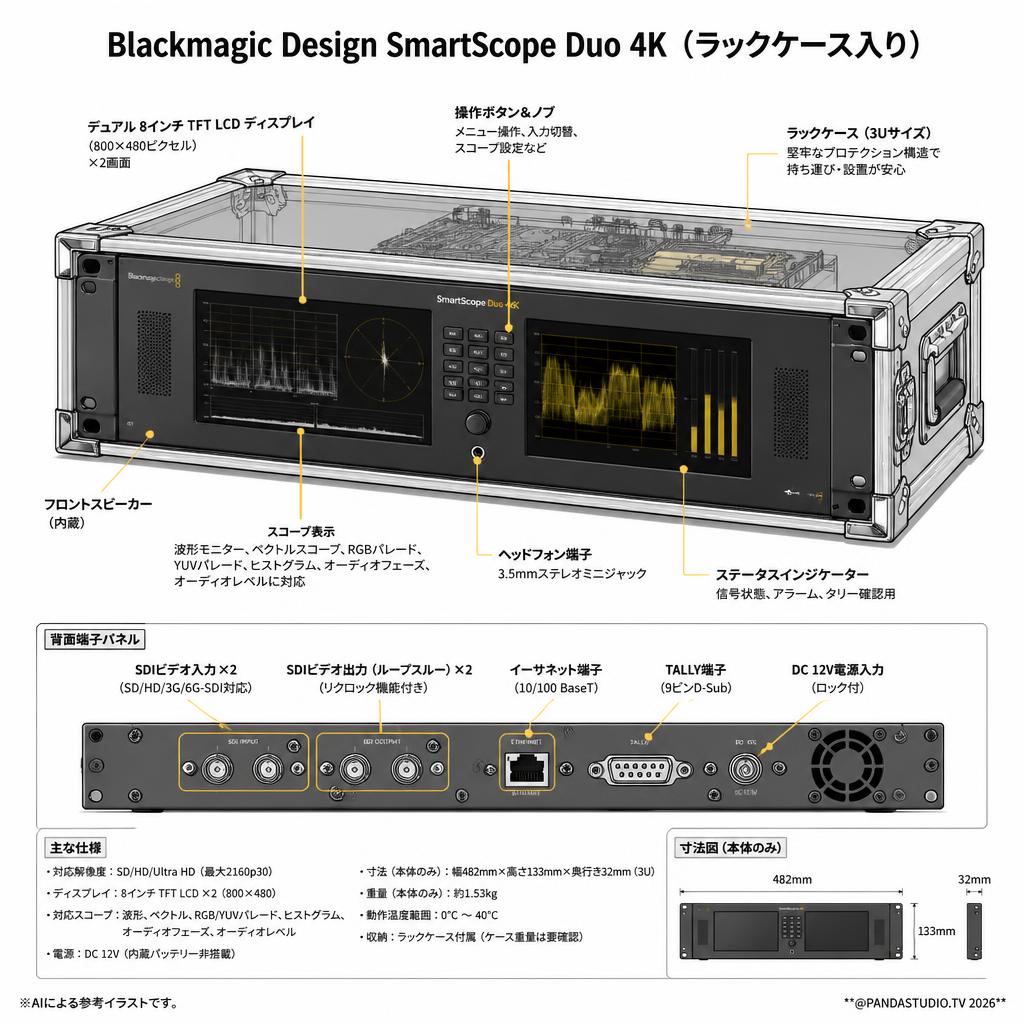

イメージセンサー: 該当なし（モニター機器のため非搭載）

レンズ: 該当なし（モニター機器のため非搭載）

対応ビデオ解像度・フレームレート: 【SD】525i59.94 NTSC、625i50 PAL 【HD】720p50/59.94/60、1080p23.98/24/25/29.97/30/50/59.94/60、1080i50/59.94/60 【Ultra HD】2160p23.98/24/25/29.97/30

写真解像度: 該当なし（静止画撮影機能非搭載）

防水性能: 非対応（屋内または雨のかからない環境での使用必須）

バッテリー（容量・駆動時間・充電時間）: 内蔵バッテリー非搭載（DC12V有線給電のみ対応）

ストレージ: 非搭載（録画機能なし）

接続端子（Connectivity）: SDIビデオ入力（SD/HD/3G/6G-SDI対応）×2、SDIビデオ出力（リクロックループスルー）×2、イーサネット（10/100 BaseT）×1、Tally端子（9ピンD-Sub）×1

寸法と重量: 幅482mm × 高さ133mm × 奥行き32mm（本体のみ、3Uラックマウントサイズ）、重量約1.53kg（本体のみ・ラックケース重量は要確認）

動作温度範囲: 0°C 〜 40°C

ディスプレイサイズ: 8インチTFTアクティブマトリックスLCD × 2画面

対応スコープ表示: 波形モニター、ベクトルスコープ、RGBパレード、YUVパレード、ヒストグラム、オーディオフェーズ、オーディオレベル
