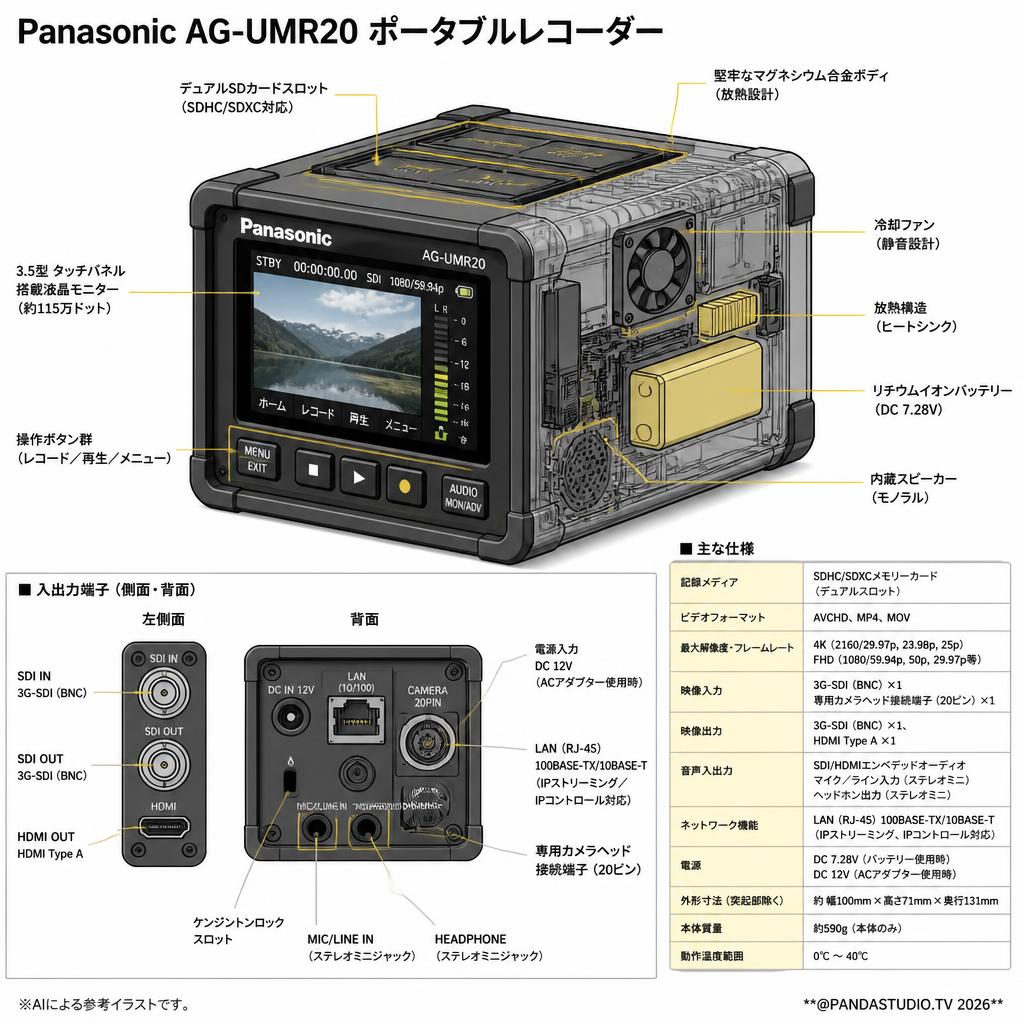

Panasonic AG-UMR20 ポータブルレコーダー

仕様

総合

■電源　DC 7.28 V(バッテリー使用時)、DC 12 V (ACアダプター使用時)

■消費電力

　[単体使用時]

• 1.1 A(バッテリー使用時)、0.7 A(ACアダプター使用時)

[専用オプションカメラヘッド(AG-UCK20GJ)接続時]

• 2.2 A(バッテリー使用時)、1.4 A(ACアダプター使用時)

■動作周囲温度　0 ℃-40 ℃

■動作周囲湿度　10%-80%(結露なし)

■質量　約590 g

■外形寸法　幅 100 mm × 高さ 53.5 mm × 奥行き 140mm(突起部除く)

メモリーカードレコーダー部

■記録メディア

• SDHC メモリーカード (4 GB-32 GB)、
• SDXC メモリーカード (48 GB-128 GB)
• MP4: Class10以上
• AVCHD: Class4以上

■記録スロット　2 スロット

■システム周波数　59.94 Hz / 50.00 Hz

■動画記録　記録方式: MP4、AVCHD

■静止画記録

• 記録方式: JPEG (DCF/Exif2.2)
• 記録フォーマット表
•  記録モード 画像解像度 ビットレート フレームレート オーディオ 記録時間

(128GB)

• 59.94Hz 50.00Hz
• MP4※ 4K 3840×2160 50Mbps
• (VBR) 29.97p
• 23.98p 25p LPCM
• 1.5Mbps 約5時間

20分

• AVCHD PS 1920×1080 25Mbps
• (VBR) 59.94p 50p Doiby Audio
• 384kbps 約11時間
• PH 21Mbps
• (VBR) 59.94i
• 23.98p 50i 約12時間

30分

• HA 17Mbps
• (VBR) 59.94i 50i Doiby Audio
• 256kbps 約17時間
• HE 1440×1080 5Mbps
• (VBR) 59.94i 50i 約56時間
• PH 1280×720 21Mbps
• (VBR) 59.94p 50p Doiby Audio
• 384kbps 約12時間

30分

• PM 8Mbps
• (VBR) 59.94p 50p Doiby Audio
• 256kbps 約35時間
• デジタルビデオ/デジタルオーディオ部

■外部出力ビデオ信号　8 bit 4:2:2

■記録ビデオ信号　8 bit 4:2:0

■ビデオ圧縮方式　MP4:MPEG-4、AVCHD:AVC/H.264 High Profile

■記録オーディオ信号　48 kHz/16 bit 2 CH

■オーディオ圧縮方式　MP4: LPCM、AVCHD: Dolby Audio

■ヘッドルーム　12 dB

ビデオ入出力部

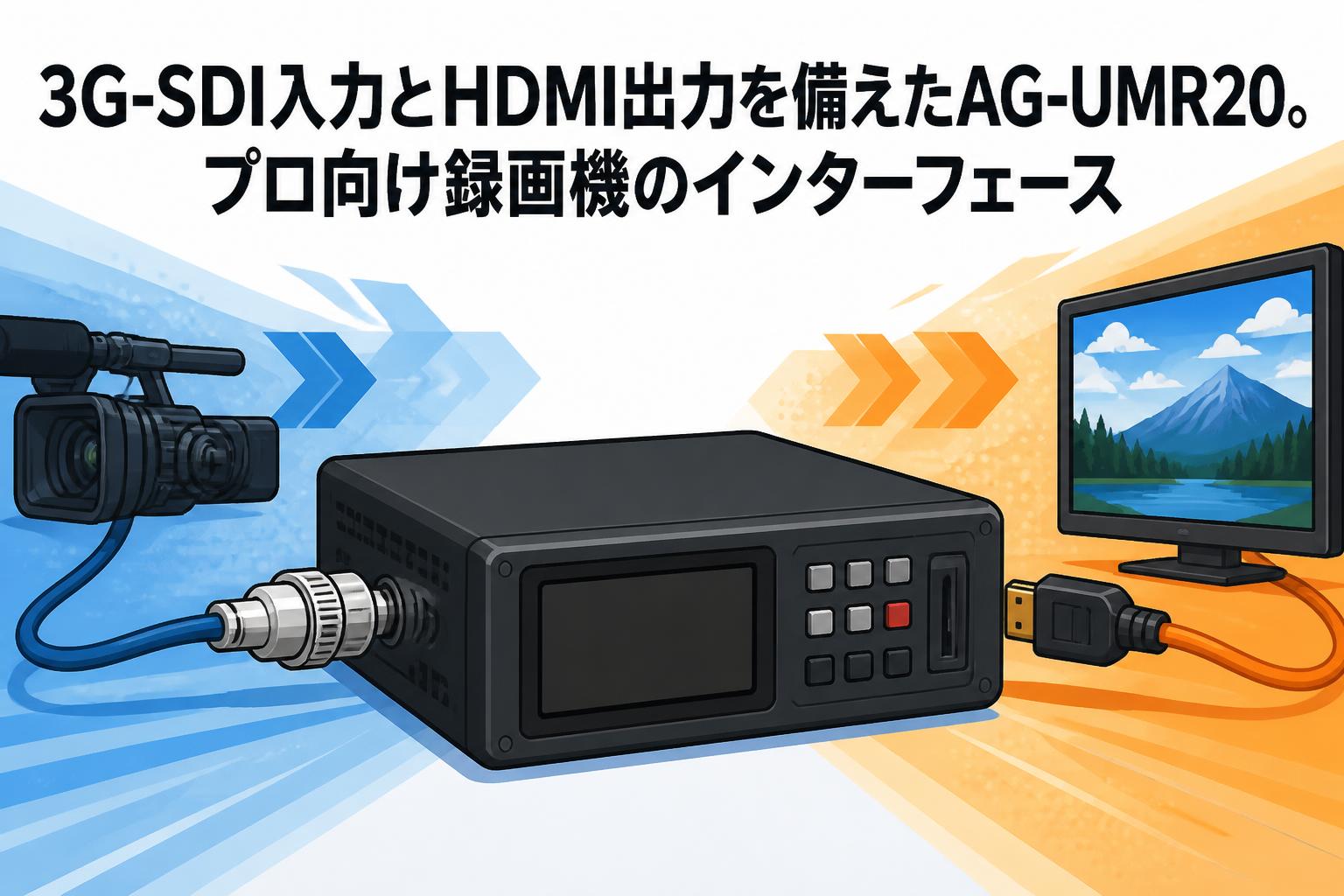

■SDI IN

• BNC端子×1、0.8 V[p-p]、75 Ω、3 G/1.5 G HD SDI対応
• 　入力フォーマット:1080/59.94p LEVEL-A/LEVEL-B、
• 　1080/50.00p LEVEL-A/LEVEL-B、
• 　1080/29.97PsF/25.00PsF/23.98PsF、
• 　1080/59.94i/50.00i、720/59.94p/50.00p

■SDI OUT

• BNC端子×1、 0.8 V[p-p]、75 Ω、3 G/1.5 G HD SDI対応
• 出力フォーマット:入力と同じ

 ■HDMI OUT

• Type A端子×1、ビエラリンク非対応　
• 出力フォーマット:2160/29.97p/25.00p/23.98p、
• 1080/59.94p/50.00p/29.97p/25.00p/23.98p/59.94i/50.00i、
• 720/59.94p/50.00p、480/59.94p、576/50.00p

オーディオ入出力部

■MIC/LINE IN

• ステレオミニジャック 3.5 mm径(MIC/LINE IN兼用)
• MIC: -60 dBV(マイク感度-40 dB相当、0 dB=1 V/Pa 1 kHz)、
• プラグインパワー対応
• LINE : -10 dBV

■SDI OUT　2 CH(LPCM)、ゲイン切換:0 dB/-6 dB/-12 dB

■HDMI OUT　2 CH(LPCM)

■ヘッドフォン　3.5 mm径ステレオミニジャック×1

■スピーカー　丸形20 mm径×1

外部端子

■CAMERA　20 pin専用インターフェイス

■LAN　IP制御用LAN端子(RJ45)ストレート/クロスケーブル自動認識機能付

■REMOTE

• 2.5 mm径スーパーミニジャック×1(ZOOM、S/S)
• 3.5 mm径ミニジャック×1(FOCUS、IRIS)

■USB 2.0　Type Mini-B端子、マスストレージ機能(Read/Write)

■DC IN 12 V

• DC 12 V(11.4 V ー 12.6 V)EIAJ Type4
• モニター
• LCDモニター: 3.5型液晶モニター(約115万ドット)

ネットワーク部

■ビデオ圧縮方式　MP4:MPEG-4、AVCHD:AVC/H.264 High Profile

■オーディオ圧縮方式　AAC-LC(48kHz、16 bit、2 CH、128 kbps)

■転送モード(JPEG)

解像度 640×360:

• フレームレート(59.94 Hz時): 30 fps、15 fps、5 fps
• フレームレート(50.00 Hz時): 25 fps、12.5 fps、5 fps

■転送モード(H.264)

• 解像度 1920×1080/1280×720:
• フレームレート(59.94 Hz時): 60 fps、30 fps、15 fps、5 fps
• フレームレート(50.00 Hz時): 50 fps、25 fps、12.5 fps、5 fps

※使用条件により、設定よりもフレームレートが低下することがあります。

■対応プロトコル

• TCP/IP、UDP/IP、HTTP、HTTPS、RTSP、RTP、RTP/RTCP、
• FTP、DHCP、DNS、NTP、IGMP、UPnP、ICMP、ARP、
• RTSPoverTCP、RTSPoverHTTP、SSL(TLS)、MultiCast/UniCast

■IP接続ケーブル

LANケーブル※(カテゴリー5以上)最大100 m

※STP(Shielded Twisted Pair)を推奨。

対応OS

■Windows

• Microsoft Windows 10(32 bit/64 bit)、Internet Explorer 11
• Microsoft Windows 7(32 bit/64 bit)SP1、Internet Explorer 11

■Mac

• MacOS v10.12、Safari10
• OS X v10.11、Safari10

対応ブラウザー

■iOSデバイス　iPhone/iPad/iPod touch、iOS 10、標準ブラウザー

■Android　Android OS 4.4、標準ブラウザー

対応コントローラー

■コントローラー　AW-RP50、AW-RP120G、AK-HRP200G

※本機に対応するためのバージョンアップが必要な場合があります。

ACアダプター

■定格入力電圧　AC 100 V ー 240 V、50 Hz/60 Hz、1.2 A

■入力容量　79 VA(AC 100 V時)、99 VA(AC 240 V時)

■定格出力　DC 12 V、3.0 A

■動作周囲温度　0 ℃-40 ℃

■動作周囲湿度　10%-90%(結露なし)

バッテリー駆動時間の目安

バッテリー品番 電圧/容量(最小) 充電時間(AG-BRD50使用時) システム周波数の設定 連続撮影可能時間
