プロの映像制作現場を支えるBNCマルチケーブル 2mの役割とは？

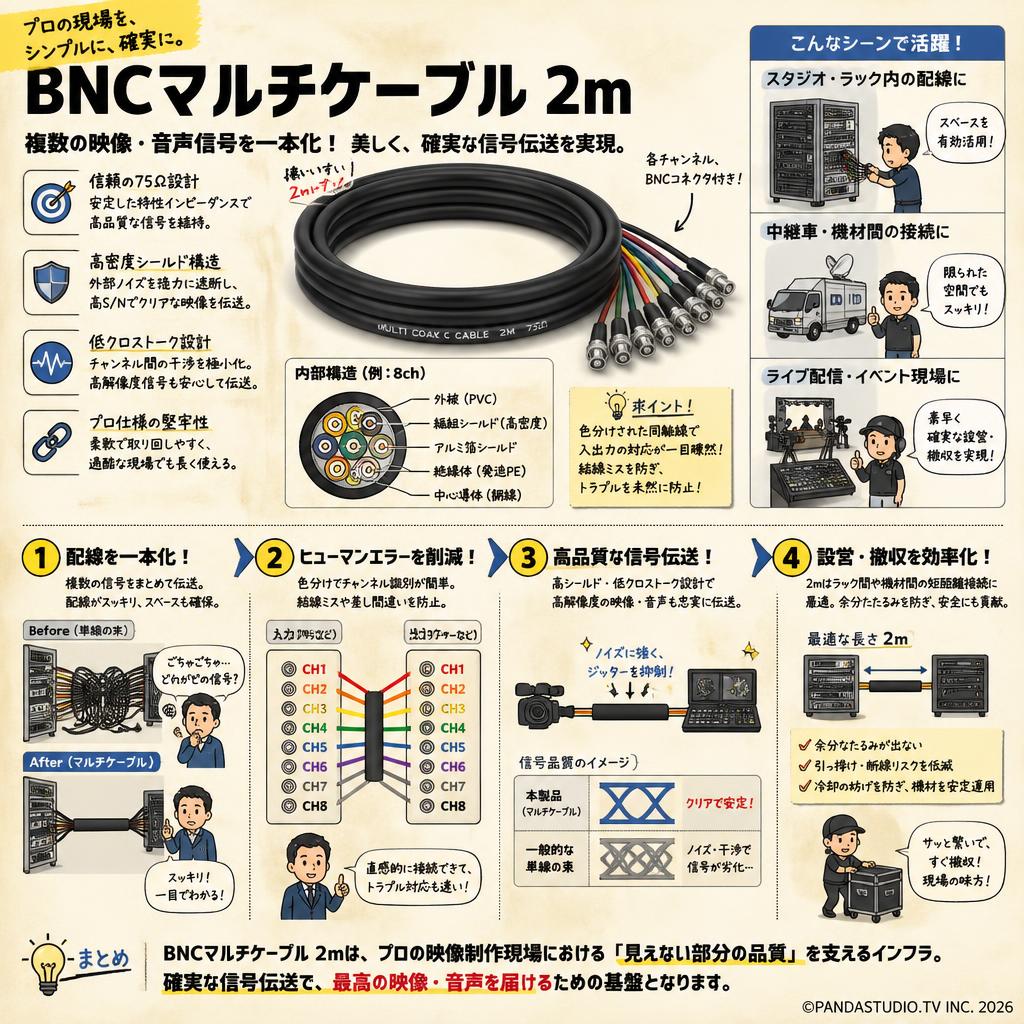

「BNCマルチケーブル 2m」は、プロフェッショナルな映像制作および配信現場において、複数の映像・音声信号を一本の太いシース（外被）にまとめて伝送するために設計された高品質な同軸ケーブルです。情報収集段階のユーザーにとって、本製品は単なる「線を繋ぐ道具」ではなく、複雑化する機材間のルーティングを極めてシンプルかつ安全に構築するためのインフラとして機能します。特に高解像度化が進む現代の制作環境において、ケーブルの乱雑さは信号の減衰やノイズの混入、さらには物理的な断線リスクに直結します。本製品は、そうした現場の致命的なトラブルを未然に防ぎ、美しく確実な信号伝送を実現するための基盤となるアイテムです。

なぜ単線の束ではなくマルチケーブルが選ばれるのか？

設計思想の根底にあるのは、「現場における設営・撤収の圧倒的な効率化」と「ヒューマンエラーの排除」です。複数の単線ケーブルを這わせる従来の方式では、どれがどのチャンネルの信号かを見失いやすく、結線ミスが多発する傾向がありました。このマルチケーブルは、内部で色分けされた複数の同軸線が整然と束ねられており、入力側と出力側の対応関係が一目でわかるようになっています。これにより、限られた時間の中でシステムを組み上げなければならない過酷な環境下でも、直感的かつ確実なルーティングが可能となり、トラブルシューティングにかかる時間を劇的に削減するという大きな課題を解決します。

ラック内配線や近距離接続に最適化された長さ

市場での位置づけとしては、ハイエンドな放送局のスタジオ構築から、中規模のライブ配信現場まで、高い信頼性が求められる領域の中核を担う製品です。近年はIP伝送や光ファイバーへの移行も進んでいますが、遅延が一切許されないベースバンド伝送において、BNCコネクタを採用した同軸ケーブルの安定性は依然として業界標準の地位を確立しています。その中でもマルチケーブルは、スペースの限られた中継車内や、機材が密集するラック裏の配線において、空気の流れを妨げず冷却効率を維持するという物理的なメリットも提供します。

現場の安全性と設営撤収の効率化をもたらす設計思想

技術的なアイデンティティは、厳密に管理された75Ωの特性インピーダンスと、外部ノイズを強力に遮断する高密度なシールド構造にあります。複数の信号線が近接して束ねられているにもかかわらず、各チャンネル間のクロストーク（信号の干渉）を極限まで抑え込む設計が施されています。これにより、SDI信号などの高周波数帯域のデジタルデータを伝送する際にも、ジッター（信号の揺らぎ）の発生を防ぎ、カメラから出力されたままのピュアな映像品質をスイッチャーやルーターへと正確に送り届けることが可能となっています。

デジタル化・高解像度化する現代の伝送規格への対応

過去のモデルや単線ケーブルの運用から進化したこの製品は、現在のプロフェッショナルな映像制作のランドスケープにおいて「見えない部分の品質」を担保する重要な役割を果たしています。2mという長さは、隣接する機材ラック間や、デスク上のスイッチャーと足元のコンバーター群を接続するのに最も適した取り回しの良いサイズです。長すぎず短すぎないこの絶妙な距離感は、余分なケーブルのたるみによるノイズ拾いや引っ掛け事故を防ぎ、無駄のないスマートなシステム構築を可能にします。

• 中継車のシステムエンジニア

  中継車内の限られたスペースでスイッチャーやルーター間の複雑な配線を管理する専門家。スポーツ中継などの「週末の特番向け機材増強」のレンタルシナリオに最適です。単線の束によるラック裏のスパゲッティ状態を解消し、短時間での確実な結線と熱暴走を防ぐための空気穴の確保というペインポイントを解決します。

• イベント配信のテクニカルディレクター

  企業カンファレンスや音楽ライブで、複数台のカメラ映像を統括する責任者。会場に持ち込む機材の一時的なシステム構築を行う「数日間のイベント現場」でのレンタルに適しています。撤収時にケーブルを一本ずつ巻く手間を省き、現場の原状復帰スピードを劇的に向上させるという課題をクリアします。

• スタジオ構築のシステムインテグレーター

  放送局や配信スタジオの初期設計および機材選定を担当する技術者。本格的な大量導入前の「プレ購入評価」や「動作検証」としてのレンタルシナリオに合致します。実際のラック寸法に対して2mという長さが適切か、ケーブルの硬さがラック扉の開閉に干渉しないかを確認できるという利点があります。

• ライブコンサートの映像スタッフ

  ステージ袖でカメラコントロールユニット（CCU）やモニター群をセッティングする現場スタッフ。全国を回る「季節ごとのツアースケジュール」に合わせたレンタルに最適です。暗いステージ袖での結線ミスを防ぎ、チャンネルごとの色分けによってトラブルシューティングの時間を短縮するという悩みを解決します。

• 複数台のカメラとスイッチャーをラック内で接続する際の配線整理

  中継現場の仮設ラック内において、3台のカメラからのHD-SDI信号をスイッチャーに入力するシーン。各チャンネルが色分けされたケーブルを使用し、狭いラック裏でも誤配線を防ぎます。結果として、ノイズのないクリアな映像がプログラムアウトとして出力され、放送波や配信に乗せることが可能になります。

• イベント会場におけるプロジェクターと送出PC間のマルチ信号接続

  大規模な展示会場で、メインの送出PCから複数のプロジェクターへRGBHV（アナログコンポーネント）信号を分配・伝送するシーン。解像度やリフレッシュレートを適切に設定し、太い1本のマルチケーブルで這わせることで、来場者の足元の安全を確保しつつ、遅延のないシャープなプレゼン資料をスクリーンに投影します。

• スタジオサブ調整室でのモニターウォール構築とルーティング

  新設された配信スタジオのサブ調整室において、ビデオマスルーターから壁面のマルチビューモニターへ複数のSDI信号を並行して送るシーン。2mという長さを活かしてラック間を最短距離で結び、1080/60iの安定したフレームレートで全カメラの映像を遅延なく分割表示させ、ディレクターの的確なスイッチングを支援します。

• 中継現場でのCCUからベースステーションへの短距離映像伝送

  屋外のスポーツ中継現場で、テント内に設置されたカメラコントロールユニット（CCU）から隣接するベースステーションへ信号を渡すシーン。外部ノイズに強いシールド構造を活かし、発電機などの電磁波が飛び交う環境下でも、アイパターンが崩れない正確なデジタル波形を維持し、クライアントへ納品するマスター映像の品質を担保します。

• 機材レンタル時の動作確認およびバックアップ用途としての利用

  重要な企業株主総会の配信現場において、メインの光伝送システムが万が一ダウンした際のバックアップ回線として準備しておくシーン。事前のテスト環境で1080pのカラーバー信号を通し、減衰がないことを確認しておきます。トラブル発生時には即座に物理結線に切り替え、配信のブラックアウトを防ぎ企業の信頼を守ります。

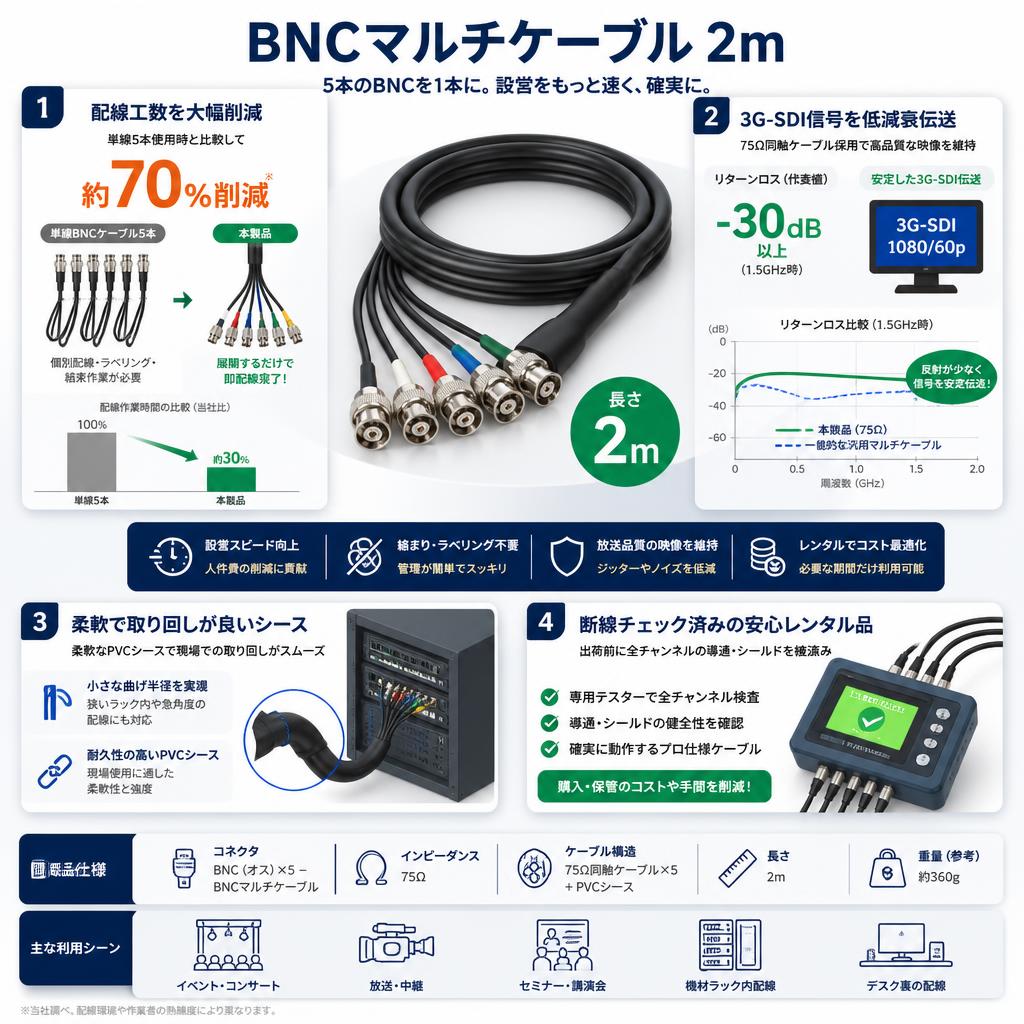

単線5本使用時と比較して配線工数を約70%削減する一体型構造

一般的な単線のBNCケーブルを5本個別に配線し、ケーブルタイで束ねる作業と比較して、本製品は最初から1本のシースに収められているため、敷設および撤収にかかる工数を大幅に削減します。単線ケーブル群の運用では現場でのラベリングや絡まりの解消に時間がかかりますが、本製品は展開するだけで即座に複数系統のルーティングが完了し、人件費の削減と設営スピードの向上に直結します。

75Ω同軸ケーブルによる3G-SDI信号の低減衰伝送

映像伝送において致命的となるインピーダンスの乱れを防ぐため、厳格な75Ω設計が施されています。インピーダンス管理が甘い海外製ノーブランドの汎用マルチケーブルと比較して、リターンロス（反射減衰量）が極めて低く抑えられています。これにより、データ量の多い3G-SDI信号（1080/60p）を伝送する際でも、ジッターやブロックノイズの発生を防ぎ、放送品質の映像を維持します。

柔軟性と耐久性を両立したシース素材による取り回しの良さ

複数の同軸を束ねたケーブルは一般的に硬く取り回しが悪くなりがちですが、本製品は現場での使用を前提とした柔軟なPVC（ポリ塩化ビニル）シースを採用しています。硬質プラスチックを採用する一部の設備用固定ケーブルと比較して、曲げ半径を小さく取ることができ、奥行きの狭い機材ラック内や、急角度での配線が求められるデスク裏などでも、コネクタの根元に過度な負荷をかけることなく安全に配線可能です。

短期間のイベント設営に最適な「断線チェック済み」レンタル品という安心感

ケーブル類は現場での断線リスクが常に伴いますが、レンタル品として提供される本製品は、出荷前に専用のケーブルテスターで全チャンネルの導通およびシールドの健全性が確認されています。新規に購入して自社でメンテナンス・保管するコストや手間をかけることなく、必要な期間だけ「確実に動作するプロ仕様のケーブル」を利用できる点は、単発のイベントや急な機材増強において非常に大きなメリットとなります。

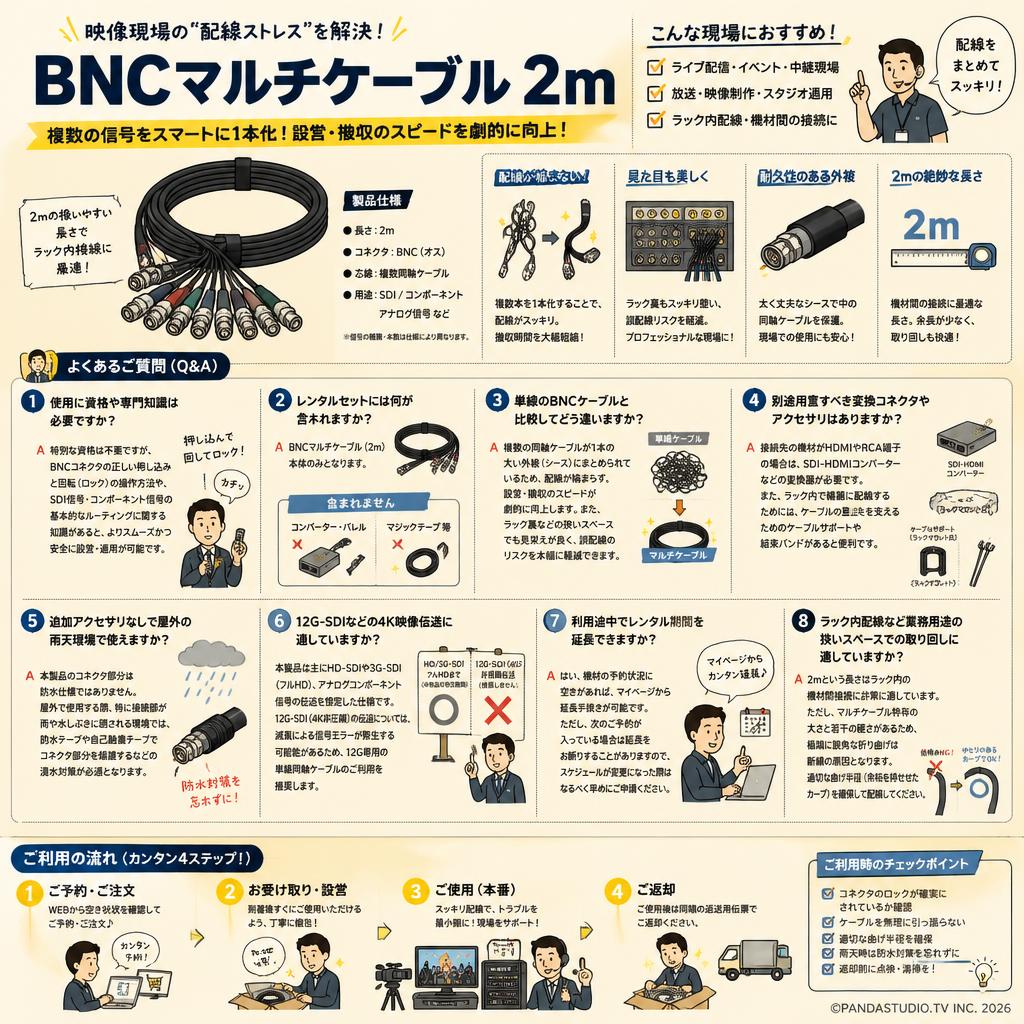

Q: 使用に資格や専門知識は必要ですか？
A: 特別な資格は不要ですが、BNCコネクタの正しい押し込みと回転（ロック）の操作方法や、SDI信号・コンポーネント信号の基本的なルーティングに関する知識があると、よりスムーズかつ安全に設営・運用が可能です。

Q: レンタルセットには何が含まれますか？
A: BNCマルチケーブル（2m）本体のみとなります。映像信号を変換するコンバーターや、長さを延長するための中継コネクタ（バレル）、結束用のマジックテープ等は含まれておりませんので、必要に応じて別途ご用意ください。

Q: 単線のBNCケーブルと比較してどう違いますか？
A: 複数の同軸ケーブルが1本の太い外被（シース）にまとめられているため、配線が絡まらず、設営・撤収のスピードが劇的に向上します。また、ラック裏などの狭いスペースでも見栄えが良く、誤配線のリスクを大幅に軽減できます。

Q: 別途用意すべき変換コネクタやアクセサリはありますか？
A: 接続先の機材がHDMIやRCA端子の場合は、SDI-HDMIコンバーターなどの変換器が必要です。また、ラック内で綺麗に配線するためには、ケーブルの重さを支えるためのケーブルサポートや結束バンドがあると便利です。

Q: 追加アクセサリなしで屋外の雨天環境で使えますか？
A: 本製品のコネクタ部分は防水仕様ではありません。屋外で使用する際、特に接続部が雨や水しぶきに晒される環境では、防水テープや自己融着テープでコネクタ部分を保護するなどの浸水対策が必須となります。

Q: 12G-SDIなどの4K映像伝送に適していますか？
A: 本製品は主にHD-SDIや3G-SDI（フルHD）、アナログコンポーネント信号の伝送を想定した仕様です。12G-SDI（4K非圧縮）の伝送については、減衰による信号エラーが発生する可能性があるため、12G専用の単線同軸ケーブルのご利用を推奨します。

Q: 利用途中でレンタル期間を延長できますか？
A: はい、機材の予約状況に空きがあれば、マイページから延長手続きが可能です。ただし、次のご予約が入っている場合は延長をお断りすることがありますので、スケジュールが変更になった際はなるべく早めにご申請ください。

Q: ラック内配線など業務用途の狭いスペースでの取り回しに適していますか？
A: 2mという長さはラック内の機材間接続に非常に適しています。ただし、マルチケーブル特有の太さと若干の硬さがあるため、極端に鋭角な折り曲げは断線の原因となります。適切な曲げ半径（余裕を持たせたカーブ）を確保して配線してください。

• カナレ 5BNCケーブル 5m...
  長さが5mあり、ラック間をまたぐ中距離配線が必要なユーザーに選ばれます
• BNCケーブル 2m (単線)...
  1系統のみの伝送で十分で、より細く柔軟な取り回しを求めるユーザーに適しています
• カナレ V3-5CFB 2m...
  3系統のSDI信号伝送に特化しており、5系統も不要な小規模システムの構築に最適です
• HDMIマルチケーブル 2m...
  SDIではなく、民生機やPCベースの映像スイッチャーを中心にシステムを組むユーザー向けです
• 光伝送カメラケーブル 2m...
  光ファイバーによる非圧縮・無遅延かつ電磁ノイズを完全に排除したいハイエンド環境向けです

映像配信ディレクター (30代 男性) / 設営撤収の時間が劇的に短縮 : 評価 ★★★★★ 5.0

YouTubeの機材レビュー動画を参考に、複数カメラを使用するライブ配信イベントの配線用にレンタルしました。これまで単線を何本も這わせていたラック裏が、この1本で驚くほどスッキリし、撤収時のケーブル巻き取り時間も大幅に削減できました。ただし、太さがある分、小型の軽量スイッチャーに接続するとケーブルの重みで機材が浮いてしまうことがあるため、固定方法には少し工夫が必要です。

スタジオエンジニア (40代 女性) / ラック裏の配線がスッキリ。硬さには注意 : 評価 ★★★★☆ 4.0

放送スタジオの機材更新に伴う事前検証として、自社ブログ用のテストも兼ねて使用しました。各チャンネルが色分けされているため、ルーターとモニター間の結線ミスが全く起こらず、非常に優秀です。伝送品質もHD-SDI環境において全く問題ありませんでした。ただ、マルチシースの構造上、冬場の寒い環境下ではケーブルが少し硬くなり、ラックの扉を閉める際に少し干渉しやすくなる点には注意が必要です。

イベント制作スタッフ (20代 男性) / トラブルのない安定伝送。重さが少しネック : 評価 ★★★★☆ 4.0

展示会でのプロジェクター送出用として、同業者の口コミでおすすめされてレンタルしました。3日間の連続稼働でもノイズや途切れは一切発生せず、プロ仕様の信頼性を実感しました。コネクタの勘合もカチッとしていて安心感があります。一方で、2mとはいえ複数の同軸が束ねられているため、持ち運びの際にはずっしりとした重さを感じます。手持ちのバッグで運搬するには少し嵩張るのが難点です。

必須アクセサリ

• BNC中継コネクタ...
  2mでは長さが足りず、別のBNCケーブルと延長接続したい場合に必須です
• ケーブルタイ (マジックテープ)...
  太く重みのあるマルチケーブルをラックの支柱に固定し、端子への負荷を軽減します

用途別のおすすめ

• SDIビデオルーター...
  複数のカメラ映像を集約し、任意のモニターやスイッチャーへ分配出力する際に併用します
• SDI-HDMIコンバーター...
  BNC端子のない民生用モニターやプロジェクターに映像を出力したい場合に追加します

代替・類似製品

• カナレ 5BNCケーブル 5m...
  2mでは届かない、離れた機材ラック間やデスク下からの配線を行う場合の上位代替品です

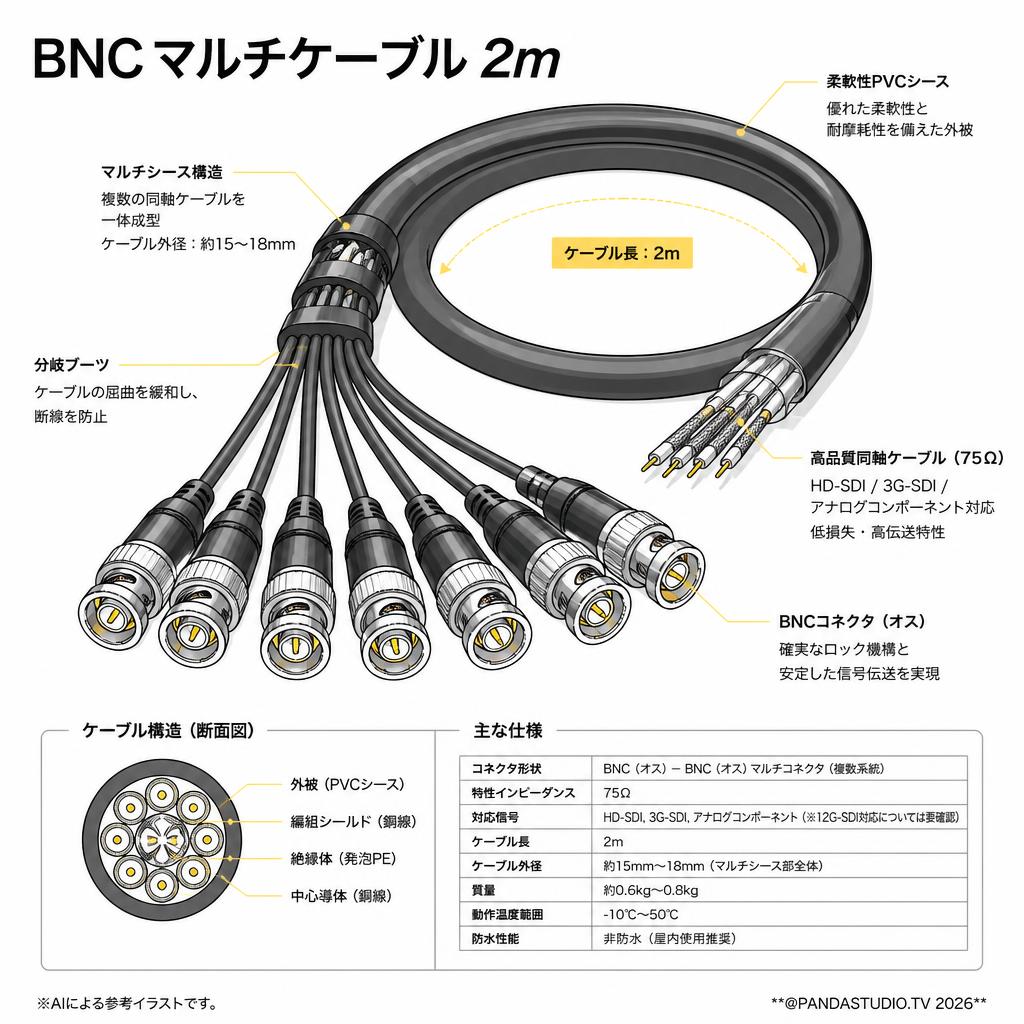

• コネクタ形状: BNC（オス） - BNC（オス）マルチコネクタ（複数系統）
• ケーブル長: 2m
• 特性インピーダンス: 75Ω
• 対応信号: HD-SDI, 3G-SDI, アナログコンポーネント（※12G-SDI対応については要確認）
• ケーブル外径: 約15mm〜18mm（マルチシース部全体）
• 質量: 約0.6kg 〜 0.8kg
• 動作温度範囲: -10℃ 〜 50℃
• シース素材: 柔軟性PVC（ポリ塩化ビニル）
• 防水性能: 非防水（屋内使用推奨）
